INSTRUKCJA OBSŁUGI PIE601B15E BOSCH

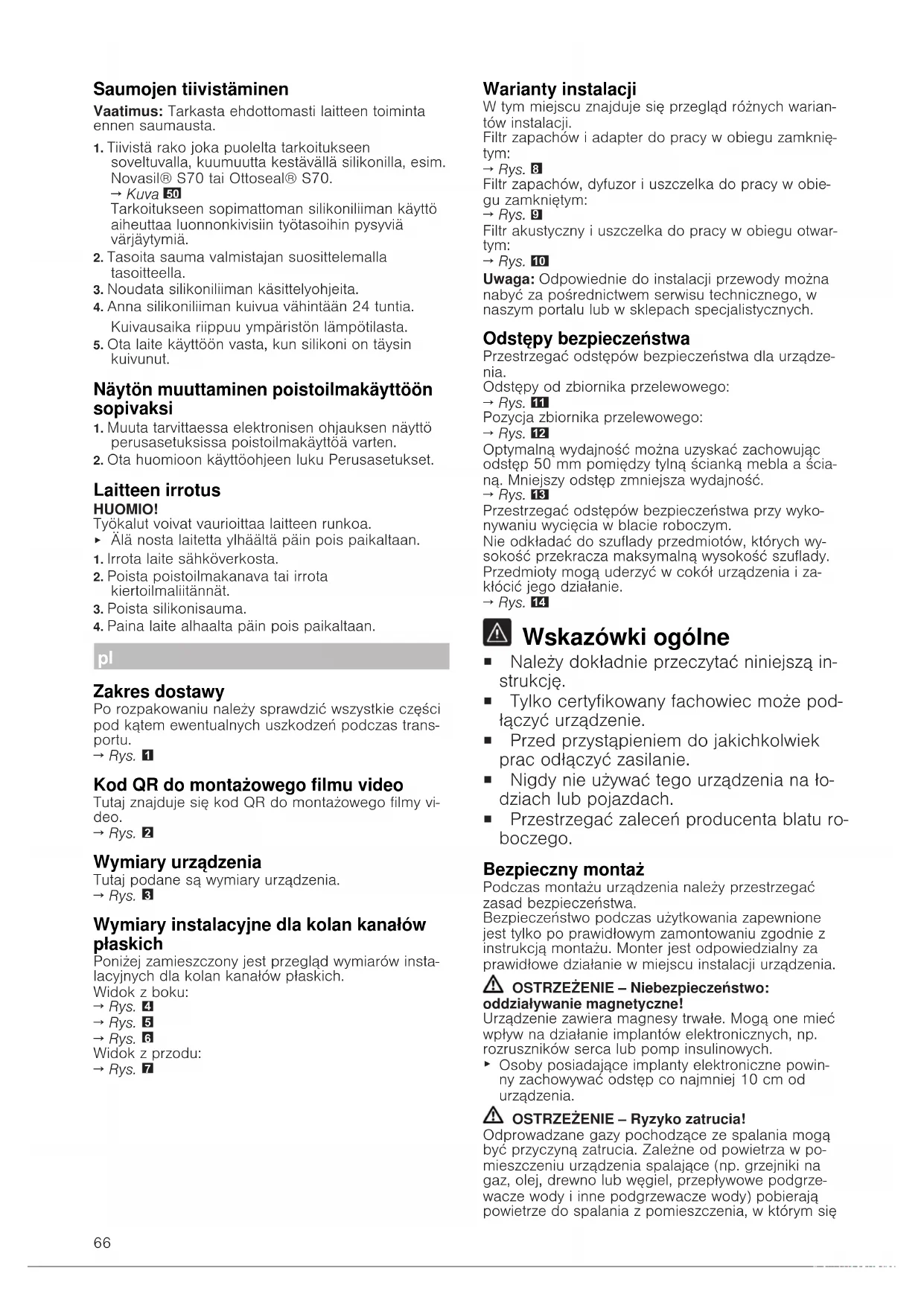

Zakres dostawy Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas trans- portu.

Kod QR do montażowego filmu video Tutaj znajduje się kod QR do montażowego filmy vi- deo.

Wymiary urządzenia Tutaj podane są wymiary urządzenia.

Wymiary instalacyjne dla kolan kanałów płaskich Poniżej zamieszczony jest przegląd wymiarów insta- lacyjnych dla kolan kanałów płaskich. Widok z boku:

Warianty instalacji W tym miejscu znajduje się przegląd różnych warian- tów instalacji. Filtr zapachów i adapter do pracy w obiegu zamknię- tym:

Filtr zapachów, dyfuzor i uszczelka do pracy w obie- gu zamkniętym:

Filtr akustyczny i uszczelka do pracy w obiegu otwar- tym:

Uwaga:Odpowiednie do instalacji przewody można nabyć za pośrednictwem serwisu technicznego, w naszym portalu lub w sklepach specjalistycznych. Odstępy bezpieczeństwa Przestrzegać odstępów bezpieczeństwa dla urządze- nia. Odstępy od zbiornika przelewowego:

Pozycja zbiornika przelewowego:

Optymalną wydajność można uzyskać zachowując odstęp 50mm pomiędzy tylną ścianką mebla a ścia- ną. Mniejszy odstęp zmniejsza wydajność.

Przestrzegać odstępów bezpieczeństwa przy wyko- nywaniu wycięcia w blacie roboczym. Nie odkładać do szuflady przedmiotów, których wy- sokość przekracza maksymalną wysokość szuflady. Przedmioty mogą uderzyć w cokół urządzenia i za- kłócić jego działanie.

Wskazówki ogólne ¡ Należy dokładnie przeczytać niniejszą in- strukcję. ¡ Tylko certyfikowany fachowiec może pod- łączyć urządzenie. ¡ Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie. ¡ Nigdy nie używać tego urządzenia na ło- dziach lub pojazdach. ¡ Przestrzegać zaleceń producenta blatu ro- boczego. Bezpieczny montaż Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa. Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia. OSTRZEŻENIE‒Niebezpieczeństwo: oddziaływanie magnetyczne! Urządzenie zawiera magnesy trwałe. Mogą one mieć wpływ na działanie implantów elektronicznych, np. rozruszników serca lub pomp insulinowych.

Osoby posiadające implanty elektroniczne powin- ny zachowywać odstęp co najmniej 10cm od urządzenia. OSTRZEŻENIE‒Ryzyko zatrucia! Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. Zależne od powietrza w po- mieszczeniu urządzenia spalające (np. grzejniki na gaz, olej, drewno lub węgiel, przepływowe podgrze- wacze wody i inne podgrzewacze wody) pobierają powietrze do spalania z pomieszczenia, w którym się67 znajdują, a spaliny odprowadzają przez układ wyloto- wy (np. komin) na zewnątrz. Włączenie okapu ku- chennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach. Bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z ko- mina lub ciągu wentylacyjnego uwalniane będą do pomieszczeń mieszkalnych.

Należy zadbać o dostateczną ilość doprowadza- nego powietrza, jeżeli urządzenie pracujące w try- bie obiegu otwartego jest użytkowane jednocze- śnie z zależnym od dopływu powietrza urządze- niem spalającym.

Praca bez zagrożeń możliwa jest, jeśli w miejscu ustawienia urządzenia spalającego nie zostanie przekroczone podciśnienie 4 Pa (0,04 mbara). Ta- ką wartość można osiągnąć, jeśli powietrze po- trzebne do spalania będzie dostarczane przez otwory niezamykane na stałe, np. drzwi, okna, wy- wietrzniki ścienne lub za pomocą innych środków technicznych. Sam wywietrznik ścienny nie zapew- nia utrzymania wartości granicznej.

Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zapropo- nować odpowiednie rozwiązanie w zakresie wenty- lacji.

Jeżeli urządzenie użytkowane jest wyłącznie w try- bie obiegu zamkniętego, może być stosowane bez ograniczeń. OSTRZEŻENIE‒Ryzyko pożaru! Osad z tłuszczu w filtrze przeciwtłuszczowym może się zapalić.

Nie używać w pobliżu urządzenia źródeł otwartego ognia (np. przy flambirowaniu).

Urządzenie można zainstalować w pobliżu pieca opalanego paliwem stałym (np. drewnem lub wę- glem) tylko wtedy, gdy występuje zamknięta, za- mocowana na stałe osłona ochronna. Nie może dochodzić do iskrzenia. OSTRZEŻENIE‒Ryzyko odniesienia obrażeń! Wszelkie zmiany i modyfikacje w zakresie układu elektrycznego lub konstrukcji mechanicznej są nie- bezpieczne i mogą być przyczyną nieprawidłowego działania urządzenia.

Nie dokonywać żadnych zmian w zakresie układu elektrycznego lub konstrukcji mechanicznej. Części, które są dostępne podczas montażu, mogą mieć ostre krawędzie i powodować skaleczenia.

Nosić rękawice ochronne Urządzenie jest ciężkie.

Do przenoszenia urządzenia potrzebne są 2 oso- by.

Używać wyłącznie odpowiednich narzędzi pomoc- niczych. OSTRZEŻENIE‒Ryzyko uduszenia się! Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.

Materiały z opakowania należy trzymać poza za- sięgiem dzieci.

Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie folią. OSTRZEŻENIE‒Ryzyko zatrucia! Zasysane z powrotem gazy spalinowe mogą prowa- dzić do zatruć.

Nie odprowadzać powietrza wylotowego do pracu- jącego komina dymowego lub komina spalinowe- go.

Nie odprowadzać powietrza wylotowego do szybu, który służy do odpowietrzania pomieszczeń komin- kami.

Jeżeli powietrze wylotowe ma być odprowadzane do komina dymowego lub komina spalinowego, który nie pracuje, trzeba mieć na to zgodę od od- powiedniego mistrza kominiarskiego. Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.

Jeżeli okap kuchenny jest zainstalowany z komin- kiem zależnym od powietrza w pomieszczeniu, za- silanie elektryczne okapu kuchennego musi być wyposażone w odpowiedni obwód zabezpieczają- cy. Wskazówki dotyczące przyłącza elektrycznego Aby móc bezpiecznie podłączyć urządzenie do sieci elektrycznej, należy przestrzegać poniższych wskazó- wek. OSTRZEŻENIE‒Ryzyko porażenia prądem! Odłączenie urządzenia od zasilania musi być możli- we w każdej chwili. Urządzenie można podłączyć wy- łącznie do gniazda zainstalowanego zgodnie z prze- pisami.

Jeśli nie jest to możliwe, w stałej instalacji elek- trycznej należy zamontować rozłącznik wielobiegu- nowy zgodnie z warunkami kategorii przepięciowej III i przepisami instalacyjnymi.

Jedynie osoba z uprawnieniami elektryka może wykonać stałą instalację elektryczną. Zalecamy za- instalowanie wyłącznika różnicowo-prądowego (wyłącznik RP) w obwodzie elektrycznym zasilania urządzenia. ¡ Nie zaginać ani nie zaciskać przewodu przyłącze- niowego i trzymać go z dala od ostrych krawędzi. ¡ Ułożyć kabel przyłączeniowy tak, aby nie dotykał gorącej obudowy urządzenia. ¡ Używać wyłącznie przewodu przyłączeniowego do- starczonego wraz z urządzeniem lub przewodu do- starczonego przez serwisanta. ¡ To urządzenie spełnia wymogi zarządzeń WE w sprawie układów przeciwzakłóceniowych. ¡ Urządzenie odpowiada klasie ochrony 1. Dlatego może być użytkowane wyłącznie, jeśli jest podłą- czone do przewodu uziemiającego. ¡ Producent nie ponosi odpowiedzialności za usterki lub ewentualne szkody powstałe w wyniku niepra- widłowo wykonanej instalacji elektrycznej. Przygotowanie przyłącza elektrycznego Wymaganie:Tylko przeszkoleni w odpowiednim za- kresie pracownicy serwisu mogą wykonywać prace wewnątrz urządzenia lub wymieniać przewód zasila- jący.

1. Przestrzegać wskazówek dotyczących przyłącza

elektrycznego. Nieprawidłowy montaż, instalacja lub podłączenie spowoduje unieważnienie gwarancji.

2. Jeśli konieczny jest dłuższy przewód przyłączenio-

wy do sieci elektrycznej, należy skontaktować się z serwisem. Dostępne są przewody przyłączenio- we o długości do 2,20m.

3. W przypadku urządzeń bez wstępnie zainstalowa-

nego przewodu umieścić przewód zasilający w gnieździe przyłączeniowym.68 Otwieranie gniazda przyłączeniowego

Za pomocą wkrętaka podnieść pokrywę gniazda przyłączeniowego.

Przygotowanie gniazda przyłączeniowego

2. Za pomocą wkrętaka unieść opaskę zaciskową.

3. Poluzować opaskę.

Podłączanie przewodu do gniazda przyłączeniowe-

1. W przypadku 3N podłączyć przewód do gniazda

przyłączeniowego zgodnie z poniższym rysunkiem.

2. W przypadku 2N podłączyć przewód do gniazda

przyłączeniowego zgodnie z poniższym rysunkiem.

3. W przypadku 1N podłączyć przewód do gniazda

przyłączeniowego zgodnie z poniższym rysunkiem.

4. W przypadku 2L / 2N podłączyć przewód do

gniazda przyłączeniowego zgodnie z poniższym rysunkiem.

5. Należy zwrócić uwagę na kolory przewodów.

– BN: brązowy – BU: niebieski – GN/YE: żółty i zielony – BK: czarny – GY: szary

6. W razie potrzeby zamontować dołączone mostki

miedziane zgodnie ze schematem połączeń.

7. Podłączyć przewody, a następnie dokręcić śruby

na gnieździe przyłączeniowym.

8. Przy podłączeniu 1N~ lub 2L / 2N zgodnie ze

schematem 1 odpowiada silnikowi wentylatora.

9. Przy podłączeniu 2N~/3N~ faza L1 (Grey) odpo-

wiada silnikowi wentylatora. Mocowanie przewodów w gnieździe przyłączenio- wym

1. Zamocować przewód zasilający za pomocą opa-

2. Dokręcić śrubę do odpowiedniej pozycji.

‒ Nie używać wkrętarki akumulatorowej.

3. Umieścić przewód w środkowej części gniazda

przyłączeniowego, aby ułatwić zamknięcie gniazda przyłączeniowego.

4. Zamknąć pokrywę gniazda przyłączeniowego.

Uwagi dotyczące kanału wylotowego Producent urządzenia nie ponosi odpowiedzialności za zakłócenia działania spowodowane nieprawidło- wym funkcjonowaniem przewodu rurowego. ¡ Używać krótkiej, prostej rury wylotowej o możliwie dużej średnicy. ¡ Długie, porowate rury wylotowe o licznych zagię- ciach lub małej średnicy uniemożliwiają osiągnię- cie optymalnej mocy wyciągu, a praca wentylatora jest głośniejsza. ¡ Stosować rury wylotowe z materiału niepalnego. ¡ Aby zapobiec cofaniu się kondensatu, rurę wyloto- wą należy zamontować pod lekkim kątem (spadek 1°). Kanały płaskie Stosować kanały płaskie, których przekrój wewnętrz- ny odpowiada średnicy rur okrągłych: ¡ Średnica 150mm odpowiada ok.177cm². ¡ W przypadku odmiennych średnic rur należy za- stosować taśmy uszczelniające. ¡ Nie używać kanałów płaskich, które ostro zmienia- ją kierunek. Rury okrągłe Użyć rur okrągłych o średnicy wewnętrznej 150mm. Wskazówki dotyczące trybu pracy w obiegu otwartym W trybie pracy w obiegu otwartym należy zamonto- wać zawór zwrotny. Uwagi ¡ Jeżeli do urządzenia nie dołączono zaworu zwrot- nego, można go nabyć w sklepie specjalistycz- nym. ¡ W przypadku odprowadzania powietrza wylotowe- go przez ścianę zewnętrzną konieczne jest zamon- towanie teleskopowej skrzynki naściennej. Kontrola mebla

1. Sprawdzić, czy mebel do zabudowy jest wypozio-

mowany i ma dostateczną nośność. Maksymalny ciężar urządzenia wynosi ok. 25kg. Blat roboczy przeznaczony do zabudowy urządze- nia musi wytrzymać obciążenie ok. 60kg.

2. Upewnić się, że wykonanie niezbędnych wycięć

nie naruszy stabilności mebla do zabudowy.

3. Nośność i stabilność, szczególnie w przypadku

cienkich blatów roboczych, należy zapewnić za pomocą odpowiednich konstrukcji stelażowych. ‒ Uwzględnić ciężar urządzenia wraz z dodatko- wym załadunkiem. ‒ Zastosować materiał wzmacniający odporny na wysoką temperaturę i wilgoć.

4. Upewnić się, że mebel do zabudowy jest odporny

na temperaturę do 90°C.

5. Nie montować nad innymi urządzeniami, np. nad

piekarnikami, urządzeniami chłodniczymi, zmywar- kami lub pralkami.

6. Dopiero po zainstalowaniu urządzenia w otworze

montażowym należy sprawdzić, czy urządzenie jest płaskie. Montaż na równi z blatem W przypadku montażu na równi z blatem urządzenie znajduje się w jednej płaszczyźnie z blatem robo- czym. Nie występują uciążliwe różnice poziomów między urządzeniem a blatem roboczym. Urządzenie można zamontować w następujących blatach roboczych odpornych na działanie temperatury oraz wody: ¡ blaty robocze z kamienia ¡ blaty robocze z tworzywa sztucznego, np. Corian® ¡ blaty robocze z litego drewna Urządzenia nie wolno montować w blatach robo- czych z drewna prasowanego. Przygotowanie mebla Wymaganie:Meble do zabudowy muszą być odpor- ne na działanie temperatury do 90ºC.

1. Zaznaczyć wycięcie na meblu zgodnie ze szkicem

2. Wykonać cztery otwory o średnicy 6mm.

3. Upewnić się, że kąt między krawędzią cięcia a bla-

Zachowanie minimalnych odstępów w przypadku montażu nad szufladą

1. Aby wyjąć zbiornik przepływowy przy zamontowa-

nym urządzeniu, uwzględnić minimalne odstępy.

2. Zwrócić uwagę na położenie zbiornika przelewo-

Przygotowanie mebli z zamkniętym obiegiem po- wietrza z adapterem

1. Dla wycięcia w tylnej ściance należy zwrócić uwa-

gę na odpowiednie wymiary podczas łączenia z adapterem.

2. W tylnej ściance wykonać wycięcie zgodnie z sza-

3. W przypadku trybu pracy w obiegu zamkniętym w

listwie cokołowej mebla wykonać otwór wylotowy powietrza. ‒ Minimalny przekrój wylotu powietrza powinien mieć ok.440cm². ‒ Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przesłonie cokołu musi być możliwie jak największy.

4. W celu zapewnienia prawidłowej pracy urządzenia

należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o mi- nimalnym przekroju 200 cm² w szafce dolnej.

5. Po wykonaniu wycięć usunąć wióry.

6. Krawędzie cięcia zabezpieczyć środkiem żarood-

pornym i odpowiednio uszczelnić.

Przygotowanie mebli dla zamkniętego obiegu z ka- nałem recyrkulacji powietrza

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę

na odpowiednie wymiary dla wycięcia w tylnej ścianie.

3. W przypadku trybu pracy w obiegu zamkniętym w

listwie cokołowej mebla wykonać otwór wylotowy powietrza. ‒ Minimalny przekrój wylotu powietrza powinien mieć ok.440cm². ‒ Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przesłonie cokołu musi być możliwie jak największy.

4. W celu zapewnienia prawidłowej pracy urządzenia

należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o mi- nimalnym przekroju 200 cm² w szafce dolnej.

5. Po wykonaniu wycięć usunąć wióry.

6. Krawędzie cięcia zabezpieczyć środkiem żarood-

pornym i odpowiednio uszczelnić.

Przygotowanie mebla do pracy w trybie obiegu otwartego

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę

na odpowiednie wymiary dla wycięcia w tylnej ścianie.

3. Po wykonaniu wycięć usunąć wióry.

4. Krawędzie cięcia zabezpieczyć środkiem żarood-

pornym i odpowiednio uszczelnić.

Przyklejanie taśmy klejącej

Dołączoną taśmę klejącą przykleić na krawę- dziach blatu roboczego.

Montaż urządzenia OSTRZEŻENIE‒Ryzyko odniesienia obrażeń! Części, które są dostępne podczas montażu, mogą mieć ostre krawędzie i powodować skaleczenia.

Nosić rękawice ochronne Urządzenie jest ciężkie.

Do przenoszenia urządzenia potrzebne są 2 oso- by.

Używać wyłącznie odpowiednich narzędzi pomoc- niczych.

Zamontować urządzenie w wersji przystosowanej do pracy w trybie obiegu otwartego →Strona70, trybie obiegu zamkniętego →Strona69 lub try- bie obiegu zamkniętego z kanałem recyrkulacji powietrza →Strona69. Uwaga:Urządzenie jest przewidziane do montażu na równi z blatem. Montaż urządzenia przeznaczonego do pracy w obiegu zamkniętym z adapterem Uwaga:W przypadku montażu bezpośrednio przy nieizolowanej ścianie zewnętrznej (µ≥0,5W/m²°C) zalecamy konfigurację z kanałem recyrkulacji powie- trza.

1. W przypadku pracy w trybie obiegu zamkniętego

należy zastosować adapter i filtry zapachów.

2. Upewnić się, że odległość pomiędzy urządzeniem

a tylną ścianką mebla wynosi od 10 do 80mm. Podłączanie adaptera

1. Oczyścić i odtłuścić powierzchnię klejenia wokół

wycięcia w tylnej ścianie mebla.

2. Adapter umieścić w otworze wylotowym z tyłu pły-

3. Usunąć folię ochronną taśmy klejącej z adaptera.

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połą-

czony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu ro-

1. Przytrzymać adapter za środkowe mocowanie,

przesunąć go za pomocą bocznych mocowań w kierunku tylnej ścianki mebla w szafce dolnej i przykleić.

2. W razie potrzeby zamocować adapter za pomocą

Montaż urządzenia z obiegiem zamkniętym i kana- łem recyrkulacji powietrza

1. W przypadku pracy w obiegu zamkniętym należy

zastosować uszczelkę, kanał recyrkulacji powie- trza, dyfuzor i filtry zapachów.

Należy zwrócić uwagę na wymiary różnych kolan kanałów płaskich. →Strona66 Mocowanie uszczelki

Zamocować uszczelkę w kanale płaskim powie- trza maks. 5mm od krawędzi.

Montaż kanału płaskiego

Włożyć płaskie zagięcie kanału do otworu wyloto- wego z tyłu urządzenia.

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połą-

czony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu ro-

Wykonanie połączeń rurowych między urządzeniem a dyfuzorem

1. Połączyć ze sobą elementy kanału recyrkulacji po-

2. Połączyć kanał recyrkulacji powietrza z kanałem

płaskim z tyłu płyty grzewczej.

3. Podłączyć dyfuzor do kanału recyrkulacji powie-

Montaż urządzenia przeznaczonego do pracy w try- bie obiegu otwartego

1. W przypadku pracy w obiegu otwartym należy za-

stosować uszczelkę i filtry akustyczne.

Przestrzegać uwag dotyczących kanału wylotowe- go. →Strona68 Mocowanie uszczelki

Zamocować uszczelkę w kanale płaskim powie- trza maks. 5mm od krawędzi.

Wykonanie połączeń rurowych

1. Włożyć płaskie zagięcie kanału do otworu wyloto-

wego z tyłu urządzenia.

2. W razie potrzeby należy zamontować kolejne ele-

menty instalacji rurowej. Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połą-

czony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu ro-

Podłączenie do otworu wylotowego

1. Rurę powietrza odlotowego przymocować na

złączce kanału płaskiego.

2. Wykonać połączenie z otworem powietrza wyloto-

3. Miejsca połączenia odpowiednio uszczelnić.

Wkładanie filtrów Uwaga:Do trybu pracy w obiegu zamkniętym za- montować filtr zapachów. Do trybu pracy w obiegu otwartym zamontować filtr akustyczny.

1. Uważać na kierunek przepływu powietrza filtrów.

2. Dwa z filtrów włożyć po lewej i po prawej stronie

do urządzenia i przesunąć do przodu.

3. Pozostałe filtry włożyć po lewej i po prawej stronie

Montaż filtra przeciwtłuszczowego

Włożyć filtr przeciwtłuszczowy.

Podłączanie do instalacji elektrycznej

1. Należy przestrzegać danych dotyczących połą-

czeń podanych na tabliczce znamionowej.

2. W przypadku 3N podłączyć przewód do gniazda

przyłączeniowego zgodnie z rysunkiem.

3. W przypadku 2N podłączyć przewód do gniazda

przyłączeniowego zgodnie z rysunkiem.

4. W przypadku 1N podłączyć przewód do gniazda

przyłączeniowego zgodnie z rysunkiem.

5. W przypadku 2L/2N podłączyć przewód do

gniazda przyłączeniowego zgodnie z rysunkiem.

6. Należy zwrócić uwagę na kolory przewodów.

– BN: brązowy – BU: niebieski – GN/YE: żółty i zielony – BK: czarny – GY: szary

7. W zależności od rodzaju przyłącza, w razie potrze-

by ułożyć dostarczone fabrycznie końcówki kablo- we w inny sposób.

8. Aby w razie potrzeby połączyć dwa przewody,

użyć końcówki kablowej. ‒ Skrócić żyły przewodów. ‒ Usunąć izolację. Kontrola działania

1. Włączyć urządzenie.

2. Jeżeli świeci się , lub , urządzenie nie

jest prawidłowo podłączone.

• "Kontrola i korekta przyłącza elektrycznego", Strona70

3. Jeśli na wyświetlaczu urządzenia nie pojawi się ża-

den błąd, sprawdzić działanie systemu wentylacyj- nego na podstawie instrukcji obsługi. Kontrola i korekta przyłącza elektrycznego

1. Odłączyć urządzenie od prądu.

2. Sprawdzić, czy podłączenia od strony urządzenia

(rys. 4) i od strony budynku (rys. 8) odpowiadają schematowi połączeń zawartemu w niniejszej in- strukcji montażu.

• "Przygotowanie przyłącza elektrycznego", Strona67

• "Podłączanie do instalacji elektrycznej", Strona70

3. W przypadku 3N należy postępować zgodnie z

poniższym rysunkiem.

4. W przypadku 2N należy postępować zgodnie z

poniższym rysunkiem.

5. W przypadku 1N należy postępować zgodnie z

poniższym rysunkiem.

Uszczelnianie spoin Wymaganie:Przed przystąpieniem do spoinowania koniecznie przeprowadzić test działania urządzenia.

1. Zabezpieczyć szczelinę odpowiednim żaroodpor-

W przypadku blatów roboczych z kamienia natu- ralnego zastosowanie nieodpowiedniego kleju sili- konowego może spowodować trwałe przebarwie- nia.71

2. Spoinę wygładzić zalecanym przez producenta

środkiem wygładzającym.

3. Przestrzegać wskazówek dotyczących sposobu

użycia kleju silikonowego.

4. Klej silikonowy pozostawić do wyschnięcia na co

najmniej 24godziny. Czas schnięcia zależy od temperatury otoczenia.

5. Urządzenie należy uruchomić dopiero po całkowi-

tym wyschnięciu silikonu. Przełączanie wyświetlacza na tryb obiegu otwartego

1. W razie potrzeby dla obiegu otwartego należy od-

powiednio przełączyć w ustawieniach podstawo- wych wyświetlacz sterownika elektronicznego.

2. Patrz rozdział Ustawienia podstawowe w instrukcji

obsługi. Demontaż urządzenia UWAGA! Narzędzia mogą uszkodzić ramę urządzenia.

Nie wyciągać urządzenia od góry.

1. Odłączyć urządzenie od sieci elektrycznej.

2. Usunąć kanał wentylacyjny lub odkręcić połącze-

nia stosowane w trybie obiegu zamkniętego.

3. Usunąć silikonową fugę.

4. Wypchnąć urządzenie od dołu.
