BRUKSANVISNING PIE601B15E BOSCH

4. Luk tilslutningsdåsens låg.

8. På kontakter av typen 1N~ eller 2L / 2N i henhold

Medföljande tillbehör Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

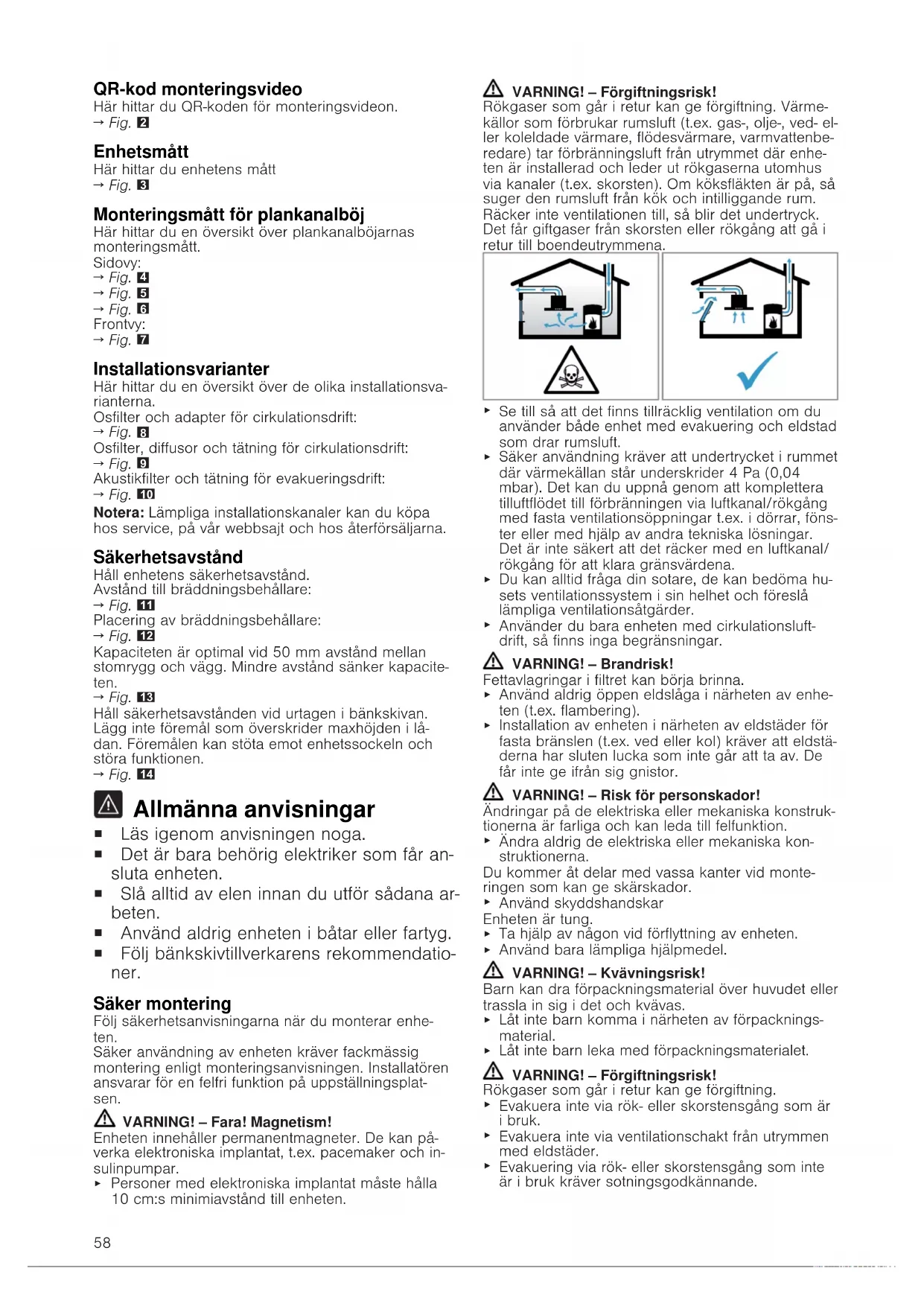

QR-kod monteringsvideo Här hittar du QR-koden för monteringsvideon.

Monteringsmått för plankanalböj Här hittar du en översikt över plankanalböjarnas monteringsmått. Sidovy:

Installationsvarianter Här hittar du en översikt över de olika installationsva- rianterna. Osfilter och adapter för cirkulationsdrift:

Osfilter, diffusor och tätning för cirkulationsdrift:

Akustikfilter och tätning för evakueringsdrift:

Notera:Lämpliga installationskanaler kan du köpa hos service, på vår webbsajt och hos återförsäljarna. Säkerhetsavstånd Håll enhetens säkerhetsavstånd. Avstånd till bräddningsbehållare:

Placering av bräddningsbehållare:

Kapaciteten är optimal vid 50mm avstånd mellan stomrygg och vägg. Mindre avstånd sänker kapacite- ten.

Håll säkerhetsavstånden vid urtagen i bänkskivan. Lägg inte föremål som överskrider maxhöjden i lå- dan. Föremålen kan stöta emot enhetssockeln och störa funktionen.

Allmänna anvisningar ¡ Läs igenom anvisningen noga. ¡ Det är bara behörig elektriker som får an- sluta enheten. ¡ Slå alltid av elen innan du utför sådana ar- beten. ¡ Använd aldrig enheten i båtar eller fartyg. ¡ Följ bänkskivtillverkarens rekommendatio- ner. Säker montering Följ säkerhetsanvisningarna när du monterar enhe- ten. Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplat- sen. VARNING!‒Fara! Magnetism! Enheten innehåller permanentmagneter. De kan på- verka elektroniska implantat, t.ex. pacemaker och in- sulinpumpar.

Personer med elektroniska implantat måste hålla 10cm:s minimiavstånd till enheten. VARNING!‒Förgiftningsrisk! Rökgaser som går i retur kan ge förgiftning. Värme- källor som förbrukar rumsluft (t.ex. gas-, olje-, ved- el- ler koleldade värmare, flödesvärmare, varmvattenbe- redare) tar förbränningsluft från utrymmet där enhe- ten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten eller rökgång att gå i retur till boendeutrymmena.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.

Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, föns- ter eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/ rökgång för att klara gränsvärdena.

Du kan alltid fråga din sotare, de kan bedöma hu- sets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.

Använder du bara enheten med cirkulationsluft- drift, så finns inga begränsningar. VARNING!‒Brandrisk! Fettavlagringar i filtret kan börja brinna.

Använd aldrig öppen eldslåga i närheten av enhe- ten (t.ex. flambering).

Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstä- derna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor. VARNING!‒Risk för personskador! Ändringar på de elektriska eller mekaniska konstruk- tionerna är farliga och kan leda till felfunktion.

Ändra aldrig de elektriska eller mekaniska kon- struktionerna. Du kommer åt delar med vassa kanter vid monte- ringen som kan ge skärskador.

Använd skyddshandskar Enheten är tung.

Ta hjälp av någon vid förflyttning av enheten.

Använd bara lämpliga hjälpmedel. VARNING!‒Kvävningsrisk! Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

Låt inte barn komma i närheten av förpacknings- material.

Låt inte barn leka med förpackningsmaterialet. VARNING!‒Förgiftningsrisk! Rökgaser som går i retur kan ge förgiftning.

Evakuera inte via rök- eller skorstensgång som är i bruk.

Evakuera inte via ventilationschakt från utrymmen med eldstäder.

Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.59 Rökgaser som går i retur kan ge förgiftning.

Fläktens strömmatning måste ha lämplig skydds- brytare vid installation i utrymme med eldstad som drar rumsluft. Anvisningar för elanslutning Följ anvisningarna för säker elanslutning av enheten. VARNING!‒Risk för elstötar! Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerad kopplingsdo- sa.

Den fasta installationen måste ha allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.

Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enhe- ten. ¡ Se till så att sladden inte blir vikt eller klämd och håll den borta från vassa kanter. ¡ Dra sladden så att den inte kommer i kontakt med enhetens heta hölje. ¡ Använd bara den sladd som medföljer enheten el- ler som service levererat. ¡ Enheten uppfyller kraven enligt EU:s bestämmel- ser för radioavstörning. ¡ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning. ¡ Tillverkaren tar inget ansvar för driftstörningar eller ev. skador som beror på felaktig elinstallation. Förbereda elanslutningen Krav:Det är bara utbildad servicetekniker som får arbeta inuti enheten och byta sladd.

1. Följ anvisningarna för elanslutningen.

Garantin upphör att gälla vid felmontering, obehö- rig montering eller anslutning.

2. Behöver du längre sladd, kontakta service. Det

finns upp till 2,2 m långa sladdar.

3. Enheter utan förmonterad sladd, för in sladden i

1. Anslut 3N-sladd som följande bild på kopplings-

2. Anslut 2N-sladd som följande bild på kopplings-

3. Anslut 1N-sladd som följande bild på kopplings-

4. Anslut 2L-/2N-sladd som följande bild på kopp-

5. Håll koll på ledarfärgerna.

– BN: brun – BU: blå – GN/YE: gulgrön – BK: svart – GY: grå

6. Montera de medföljande kopparbyglingarna enligt

kopplingsschemat, om det behövs.

7. Anslut sladden och dra sedan åt skruvarna i kopp-

8. Vid 1N~ eller 2L/2N-anslutning enligt kopplings-

schemat går fas 1 till fläktmotorn.

9. Vid 2N~/3N~-anslutning går fas L1 (grå) till fläkt-

motorn. Fästa sladden i kopplingsdosan

1. Fäst sladden med slangklämma.

2. Dra åt skruven i rätt läge.

‒ Använd inte sladdlös skruvdragare.

4. Sätt på locket till kopplingsdosan.

Anvisningar om evakueringen Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen. ¡ Använd en kort, rak evakuering med så stor rör-Ø som möjligt. ¡ Långa, grova evakueringar med många böjar eller små rör-Ø minskar utsugskapaciteten och ökar fläktljudet. ¡ Använd evakueringsmaterial som inte är brännba- ra. ¡ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur. Plankanaler Använd plankanaler med innerarea som motsvarar rundrörs-Ø: ¡ Ø 150mm motsvarar ca177cm². ¡ Använd rörtejp vid avvikande rör-Ø. ¡ Använd inte plankanaler med vassa hörn. Rundrör Använd rundrör med inner-Ø 150mm. Anvisningar för evakuering Montera kallrasspjäll vid evakuering. Anmärkningar ¡ Medföljer det inte något kallrasspjäll till enheten, köp hos din återförsäljare. ¡ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur. Kontrollera stommen

1. Kontrollera att stommen är vågrätt och tillräckligt

hållfast. Enhetens maxvikt är ca 25 kg. Bänkskivan du ska montera enheten i ska klara belastningar på ca 60kg.

2. Se till så att stommen är stabil även efter att du

3. Se till så att underbyggnaden ger bärighet och

stabilitet, framförallt om bänkskivorna är tunna. ‒ Ta med enhetens vikt inkl. belastning i beräk- ningarna. ‒ Förstärk med värme- och fukttåligt material.

4. Se till så att stommen är värmebeständig upp till

5. Gör ingen underliggande inbyggnad av andra en-

heter, t.ex. ugn, kyl, disk- eller tvättmaskin.

6. Kontrollera att enheten är i våg efter att du installe-

rat den i urtaget.60 Planomontering Vid planoinbyggnad är enheten i plan med bänkski- van. Det finns inga störande upphöjningar mellan en- het och bänkskiva. Du kan montera enheten i följande temperatur- och vattentåliga bänkskivor: ¡ stenbänkskivor ¡ plastbänkskivor, t.ex. Corian® ¡ Massiva träbänkskivor Det går inte montera i spånbänkskivor. Förbereda stommen Krav:Inbyggnadsstommen måste tåla temperaturer upp till 90°C.

1. Markera stomurtaget enligt monteringsritningen.

2. Borra fyra Ø 6mm-hål.

3. Se till så att kantvinkeln mot bänkskivan är 90°.

Håll minimiavstånden vid inbyggnad över låda

1. Håll minimiavstånden så att det går att ta ur

bräddningsbehållaren på inbyggd enhet.

2. Placera bräddningsbehållaren noga.

Förbereda stomme för cirkulationsdrift med adap- ter

1. Håll resp. ryggurtagsmått vid kombination med ad-

2. Gör ryggurtaget med mallen.

3. Gör en evakuering i stommens sockellist vid cirku-

lationsdrift. ‒ Evakueringen ska ha en tvärsnittsarea om min. ca440cm². ‒ Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudni- vå.

4. Hällen kräver evakuering med en tvärsnittsarea

om min. 200cm² för att enheten ska fungera or- dentligt.

5. Ta bort spånen efter urtagningen.

6. Försegla kanterna värmebeständigt och vattentätt.

Förbereda stomme för cirkulationsdrift med cirku- lationsluftkanal

1. Ta bort stomryggen, om det behövs.

2. Håll resp. ryggurtagsmått vid kombination med

3. Gör en evakuering i stommens sockellist vid cirku-

lationsdrift. ‒ Evakueringen ska ha en tvärsnittsarea om min. ca440cm². ‒ Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudni- vå.

4. Hällen kräver evakuering med en tvärsnittsarea

om min. 200cm² för att enheten ska fungera or- dentligt.

5. Ta bort spånen efter urtagningen.

6. Försegla kanterna värmebeständigt och vattentätt.

Förbereda stomme för evakuering

1. Ta bort stomryggen, om det behövs.

2. Håll resp. ryggurtagsmått vid kombination med

3. Ta bort spånen efter urtagningen.

4. Försegla kanterna värmebeständigt och vattentätt.

Sätt den medföljande tejpbiten på bänkskivans av- sats.

Inbyggnad av enheten VARNING!‒Risk för personskador! Du kommer åt delar med vassa kanter vid monte- ringen som kan ge skärskador.

Använd skyddshandskar Enheten är tung.

Ta hjälp av någon vid förflyttning av enheten.

Använd bara lämpliga hjälpmedel.

Montera enheten för evakuering →Sid.61, cirku- lationsdrift →Sid.60 eller cirkulationsdrift med cirkulationsluftkanal →Sid.60. Notera:Enheten är bara avsedd för planoinbyggnad i bänkskiva. Montera enhet för cirkulationsdrift med adapter Notera:Vid installation direkt mot oisolerad yttervägg (µ≥0,5W/m²°C) rekommenderar vid en konfigura- tion med cirkulationsluftkanal.

1. Använd adaptern och osfiltret vid cirkulationsdrift.

2. Se till så att avståndet mellan enhet och stomvägg

är mellan 10 och 80mm. Fästa adaptern

1. Rengör och avfetta limytan runt urtaget i stomryg-

2. Sätt adaptern i evakueringen på baksidan av häl-

3. Ta bort tejpens skyddsfolie från adaptern.

Sätta i enheten i bänkskivsurtaget

1. Se till så att sladden är ansluten till enheten.

2. Sätt försiktigt i enheten i bänkskivsurtaget.

1. Håll adaptern mot mitthållarna och tryck den med

sidohållarna mot stomryggen i underskåpet och så att den fastnar.

2. Fäst även adaptern med skruv, om det behövs.

Montera enhet för cirkulationsdrift med cirkula- tionsluftkanal

1. Använd tätningen, cirkulationsluftkanalen, diffusorn

och osfiltret vid cirkulationsdrift.

Håll måtten för de olika plankanalböjarna.

Sid.58 Sätt fast tätningen

Fäst tätningen max. 5mm från kanten på planka- nalböjen.

Sätta i plankanalböjen

Sätt plankanalböjen i evakueringen på enhetens baksida.

Sätta i enheten i bänkskivsurtaget

1. Se till så att sladden är ansluten till enheten.61

2. Sätt försiktigt i enheten i bänkskivsurtaget.

Anslut rördragningen mellan enhet och diffusor

3. Sätt ihop diffusor och cirkulationsluftkanal.

1. Använd tätningen och akustikfiltret vid evakuering.

Följ anvisningarna om evakuering →Sid.59 Sätt fast tätningen

Fäst tätningen max. 5mm från kanten på planka- nalböjen.

Ansluta rördragningen

1. Sätt plankanalböjen i evakueringen på enhetens

2. Montera flera rördelar, om det behövs.

Sätta i enheten i bänkskivsurtaget

1. Se till så att sladden är ansluten till enheten.

2. Sätt försiktigt i enheten i bänkskivsurtaget.

1. Fäst evakueringen på plankanalböjen.

2. Anslut till evakueringsöppningen.

3. Täta anslutningarna på lämpligt sätt.

Sätta i filter Notera:Sätt i osfilter vid cirkulationsdrift. Sätt i akustikfilter vid evakueringsdrift.

1. Håll koll på filterluftriktningen.

2. Sätt i två av filtren till vänster och höger i enheten

3. Sätt övriga filter till vänster och höger i enheten.

1. Följ anslutningsuppgifterna på typskylten.

3. Anslut 2N-sladd som bilden på kopplingsdosan

4. Anslut 1N-sladd som bilden på kopplingsdosan

5. Anslut 2L-/2N-sladd som bilden på kopplingsdo-

6. Håll koll på ledarfärgerna.

– BN: brun – BU: blå – GN/YE: gulgrön – BK: svart – GY: grå

7. Flytta ev. runt de medföljande ledarändhylsorna

från fabriken beroende på anslutningssättet.

8. Använd ev. ledarändhylsa för koppla ihop två kab-

2. Lyser , eller , så är enheten felanslu-

"Kontrollera och korrigera elanslutningen", Sid.61

3. Får du inte upp någon felindikering på enheten,

funktionsprova fläkten enligt bruksanvisningen. Kontrollera och korrigera elanslutningen

1. Gör enheten strömlös.

2. Kontrollera om anslutningarna på enheten (bild 4)

och i fastigheten (bild 8) är gjorda enligt kopp- lingsschemat i monteringsanvisningen.
