I denne pakken Etter fjerning av emballasjen må du kontrollere alle delene med henblikk på transportskader og forvisse deg om at ingen deler mangler.

Installasjonsvarianter Her finner du en oversikt over de forskjellige installa- sjonsvariantene. Luktfilter og adapter for sirkulasjon:

Luktfilter, diffusor og tetning for sirkulasjon:

Støyfilter og tetning for utlufting:

Merk:Kanaler som egner seg for installasjonen, kan kjøpes av kundeservice, på nettstedet vårt eller hos en forhandler. Sikkerhetsavstander Overhold apparatets sikkerhetsavstander. Avstander til overløpsbeholder:

Plassering av overløpsbeholder:

Sørg for at sikkerhetsavstandene overholdes i ut- skjæringen i benkeplaten. Ikke legg gjenstander i skuffen som overstiger skuf- fens maksimale høyde. Gjenstandene kan støte mot apparatets sokkel og føre til funksjonsforstyrrelser.

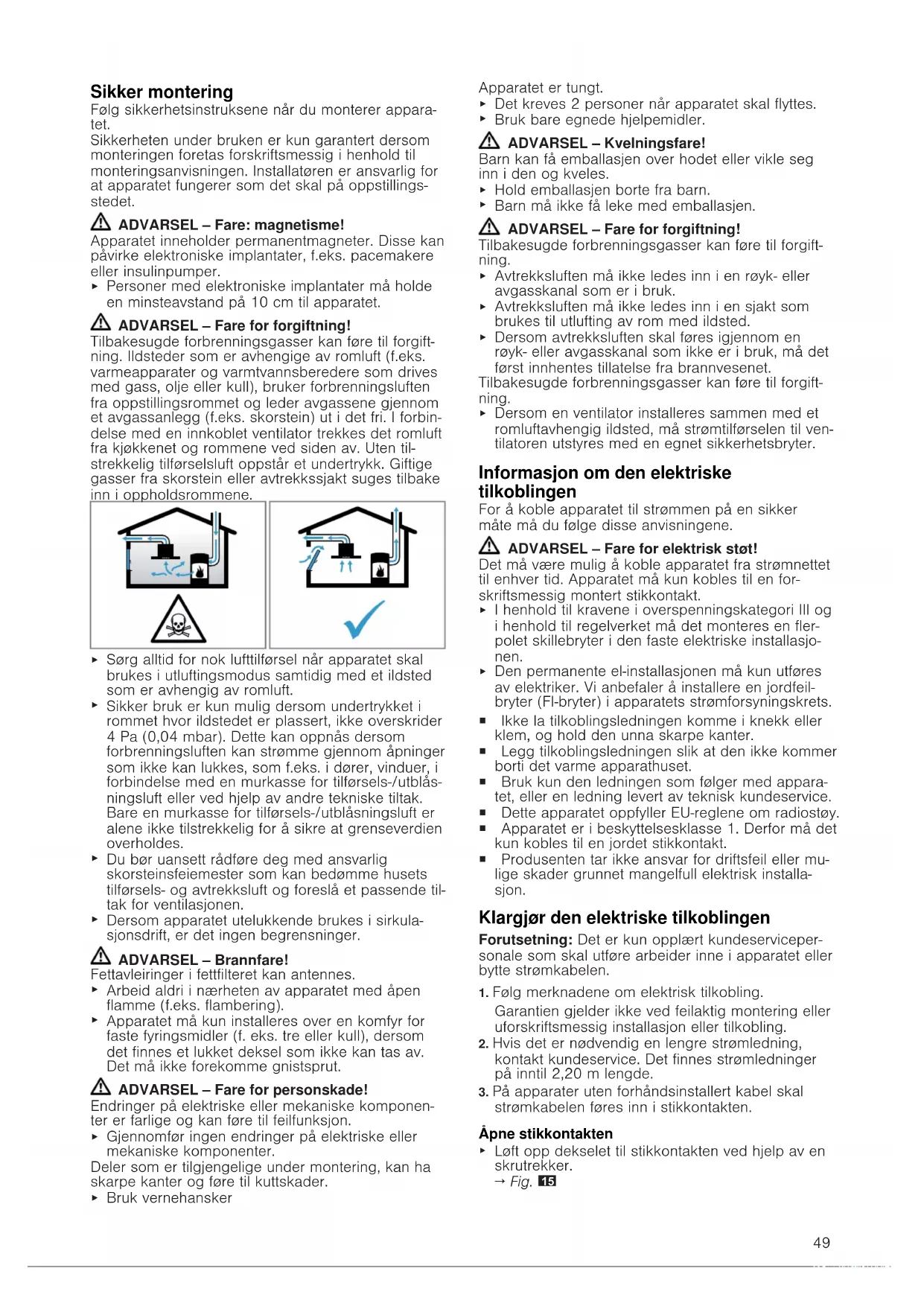

Generell informasjon ¡ Les nøye gjennom denne anvisningen. ¡ Apparatet skal kun installeres av autori- serte fagfolk. ¡ Slå alltid av strømtilførselen før det skal gjennomføres arbeider. ¡ Dette apparatet må aldri brukes i båter el- ler kjøretøy. ¡ Følg anbefalingene fra produsenten av benkeplaten.49 Sikker montering Følg sikkerhetsinstruksene når du monterer appara- tet. Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsanvisningen. Installatøren er ansvarlig for at apparatet fungerer som det skal på oppstillings- stedet. ADVARSEL‒Fare: magnetisme! Apparatet inneholder permanentmagneter. Disse kan påvirke elektroniske implantater, f.eks. pacemakere eller insulinpumper.

Personer med elektroniske implantater må holde en minsteavstand på 10cm til apparatet. ADVARSEL‒Fare for forgiftning! Tilbakesugde forbrenningsgasser kan føre til forgift- ning. Ildsteder som er avhengige av romluft (f.eks. varmeapparater og varmtvannsberedere som drives med gass, olje eller kull), bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri. I forbin- delse med en innkoblet ventilator trekkes det romluft fra kjøkkenet og rommene ved siden av. Uten til- strekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra skorstein eller avtrekkssjakt suges tilbake inn i oppholdsrommene.

Sørg alltid for nok lufttilførsel når apparatet skal brukes i utluftingsmodus samtidig med et ildsted som er avhengig av romluft.

Sikker bruk er kun mulig dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4Pa (0,04mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes, som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblås- ningsluft eller ved hjelp av andre tekniske tiltak. Bare en murkasse for tilførsels-/utblåsningsluft er alene ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Du bør uansett rådføre deg med ansvarlig skorsteinsfeiemester som kan bedømme husets tilførsels- og avtrekksluft og foreslå et passende til- tak for ventilasjonen.

Dersom apparatet utelukkende brukes i sirkula- sjonsdrift, er det ingen begrensninger. ADVARSEL‒Brannfare! Fettavleiringer i fettfilteret kan antennes.

Arbeid aldri i nærheten av apparatet med åpen flamme (f.eks. flambering).

Gjennomfør ingen endringer på elektriske eller mekaniske komponenter. Deler som er tilgjengelige under montering, kan ha skarpe kanter og føre til kuttskader.

Bruk bare egnede hjelpemidler. ADVARSEL‒Kvelningsfare! Barn kan få emballasjen over hodet eller vikle seg inn i den og kveles.

Avtrekksluften må ikke ledes inn i en røyk- eller avgasskanal som er i bruk.

Avtrekksluften må ikke ledes inn i en sjakt som brukes til utlufting av rom med ildsted.

Dersom avtrekksluften skal føres igjennom en røyk- eller avgasskanal som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet. Tilbakesugde forbrenningsgasser kan føre til forgift- ning.

Dersom en ventilator installeres sammen med et romluftavhengig ildsted, må strømtilførselen til ven- tilatoren utstyres med en egnet sikkerhetsbryter. Informasjon om den elektriske tilkoblingen For å koble apparatet til strømmen på en sikker måte må du følge disse anvisningene. ADVARSEL‒Fare for elektrisk støt! Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må kun kobles til en for- skriftsmessig montert stikkontakt.

Garantien gjelder ikke ved feilaktig montering eller uforskriftsmessig installasjon eller tilkobling.

2. Hvis det er nødvendig en lengre strømledning,

kontakt kundeservice. Det finnes strømledninger på inntil 2,20m lengde.

3. På apparater uten forhåndsinstallert kabel skal

strømkabelen føres inn i stikkontakten. Åpne stikkontakten

Løft opp dekselet til stikkontakten ved hjelp av en skrutrekker.

Koble til kablene i stikkontakten

– BN: brun – BU: blå – GN/YE: gul og grunn – BK: svart – GY: grå

6. Monter de medfølgende kobberbroene i henhold

til koblingsskjemaet ved behov.

til koblingsskjemaet svarer 1 til ventilatormotoren.

‒ Ikke bruk batteridrevet skrutrekker.

3. Plasser kablene i midtre del av stikkontakten slik

at den blir lettere å lukke.

1. Kontroller om innbyggingsskapet er vannrett og

har tilstrekkelig bæreevne. Apparatets maksimale vekt er ca. 25kg. Benkeplaten som apparatet skal installeres i, må tåle en belastning på ca. 60kg.

2. Påse at innbyggingsskapet fortsatt er stabilt etter

utskjæringsarbeidet.

3. Bæreevnen og stabiliteten til benkeplaten skal sik-

res med egnede underkonstruksjoner, spesielt hvis arbeidsplaten er tynn. ‒ Ta hensyn til apparatets vekt inklusive ekstra belastning. ‒ Bruk forsterkningsmateriale som tåler varme og fuktighet.

4. Påse at innbyggingsskapet tåler opptil 90°C

5. Andre apparater som stekeovner, kjøleapparater,

oppvaskmaskiner eller vaskemaskiner må ikke bygges inn under.

6. Kontroller først etter installasjon at apparatet står

jevnt i innbyggingsåpningen. Planmontering Ved planmontering er apparatet i flukt med benkeplaten. Man slipper irriterende høydeforskjeller mellom apparatet og benkeplaten. Du kan montere apparatet i følgende temperaturbestandige og vannfaste benkeplater: ¡ benkeplater av stein ¡ benkeplater av plast, f.eks. Corian® ¡ benkeplater i massivt treverk Det er ikke mulig med montering i benkeplater av kryssfinér, sponplater o.l. Klargjøre innbyggingsskapet Forutsetning:Innbyggingsskapet må tåle temperatu- rer på opptil 90°C.

1. Tegn opp skaputskjæringen i henhold til inn-

3. Påse at det er 90° vinkel mellom snittflaten og

1. For at overløpsbeholderen skal kunne tas ut når

2. Vær obs på plasseringen av overløpsbeholderen.

Klargjøre skap for sirkulasjon med adapter

1. Ved kombinasjon med adapter må du være obs

på målene for utskjæringen i bakveggen.

2. Lag en utskjæring i bakveggen ved hjelp av sjab-

3. Ved sirkulasjon: Lag et luftutløp i sokkellisten i

skapet.51 ‒ Luftutløpet må ha et tverrsnitt på minst ca. 440cm². ‒ Lufteåpningen i sokkelpanelet må være så stor som mulig, slik at trekk og støy holdes på et lavt nivå.

4. For at apparatet skal fungere korrekt, må

koketoppen ventileres via et luftutløp med en diameter på minst 200ºcm² i underskapet.

5. Fjern spon etter utskjæringene.

Klargjøre skap for sirkulasjon med sirkulasjons- luftkanal

1. Fjern bakveggen i skapet ved behov.

2. Ved kombinasjon med flatt rørbend må du være

obs på målene for utskjæringen i bakveggen.

3. Ved sirkulasjon: Lag et luftutløp i sokkellisten i

skapet. ‒ Luftutløpet må ha et tverrsnitt på minst ca. 440cm². ‒ Lufteåpningen i sokkelpanelet må være så stor som mulig, slik at trekk og støy holdes på et lavt nivå.

4. For at apparatet skal fungere korrekt, må

koketoppen ventileres via et luftutløp med en diameter på minst 200ºcm² i underskapet.

5. Fjern spon etter utskjæringene.

Klargjøre skap for utlufting

1. Fjern bakveggen i skapet ved behov.

2. Ved kombinasjon med flatt rørbend må du være

obs på målene for utskjæringen i bakveggen.

3. Fjern spon etter utskjæringene.

Montere apparatet ADVARSEL‒Fare for personskade! Deler som er tilgjengelige under montering, kan ha skarpe kanter og føre til kuttskader.

Bruk bare egnede hjelpemidler.

Installer apparatet for utlufting →Side51, sirkula- sjon →Side51 eller sirkulasjon med sirkula- sjonsluftkanal →Side51. Merk:Apparatet er kun beregnet for planmontering i en benkeplate. Montere apparat for sirkulasjon med adapter Merk:Ved installasjon rett på yttervegg uten isola- sjon (µ≥0,5W/m²°C) anbefaler vi konfigurasjon med sirkulasjonsluftkanal.

1. Til sirkulasjon trengs adapter og luktfiltre.

2. Pass på at avstanden mellom apparatet og bak-

veggen er mellom 10 og 80mm. Montere adapter

1. Rengjør og avfett limflaten rundt utskjæringen i

2. Sett adapteren i utløpsåpningen på baksiden av

Sette apparatet inn i utskjæringen i benkeplaten

1. Påse at tilkoblingsledningen er koblet til apparatet.

2. Sett apparatet forsiktig inn i utskjæringen i

skyv den med holderne på siden mot bakveggen i underskapet og klistre den fast.

2. Fest adapteren med skruer i tillegg ved behov.

Montere apparat for sirkulasjon med sirkulasjons- luftkanal

1. Til sirkulasjon trengs tetning, sirkulasjonsluftkanal,

diffusor og luktfiltre.

Vær obs på målene for de forskjellige flate rør- bendene. →Side48 Feste tetning

Sett det flate rørbendet inn i utløps på baksiden av apparatet.

Sette apparatet inn i utskjæringen i benkeplaten

1. Påse at tilkoblingsledningen er koblet til apparatet.

2. Sett apparatet forsiktig inn i utskjæringen i

Installere rør mellom apparat og diffusor

1. Sett sammen komponentene i sirkulasjonsluft-

2. Føy sammen sirkulasjonsluftkanalen med det flate

1. Til utlufting trengs tetning og støyfiltre.

1. Sett det flate rørbendet inn i utløps på baksiden av

Sette apparatet inn i utskjæringen i benkeplaten

1. Påse at tilkoblingsledningen er koblet til apparatet.

2. Sett apparatet forsiktig inn i utskjæringen i

Lage avtrekksforbindelse

1. Fest avtrekksrøret på flatkanalbendet.

2. Lag forbindelse til avtrekksåpningen.

3. Tett igjen forbindelsespunktene på egnet vis.

Sette inn filteret Merk:Sett inn luktfiltrene ved sirkulasjon. Sett inn støyfiltrene ved utlufting.

1. Vær obs på filtrenes luftstrømretning.

2. Sett inn to av filtrene på venstre og høyre side i

3. Sett inn de andre filtrene på venstre og høyre side

Sett inn fettfilteret.

– BN: brun – BU: blå – GN/YE: gul og grunn – BK: svart – GY: grå

7. Alt etter tilkoblingstype må de endehylsene som

leveres fra fabrikk, ordnes annerledes ved behov.

8. For å forbinde to kabler ved behov setter du inn

• "Kontrollere og korrigere den elektriske tilkob- lingen", Side52

3. Hvis det ikke vises noen feil i displayet på appara-

tet, må du kontrollere ventilasjonen ved hjelp av bruksanvisningen. Kontrollere og korrigere den elektriske tilkoblingen

• "Klargjør den elektriske tilkoblingen", Side49

• "Koble til strømmen", Side52

3. Vær obs på bildet under ved 3N.

Tette fuger Forutsetning:Det er absolutt nødvendig å utføre en funksjonstest før fuging.

1. Tett spalten hele veien rundt med egnet, varmebe-

2. Glatt fugen med glattemiddelet som anbefales av

3. Følg arbeidsanvisningene fra produsenten av sili-

Tørkingens varighet avhenger av omgivelsestem- peraturen.

5. Ikke ta apparatet i bruk før silikonet er helt tørket.

styringen stilles om på utlufting i grunninnstillin- gene.

2. Fjern avtrekkskanalen eller løsne sirkulasjons-
