KULLANIM KILAVUZU PIE601B15E BOSCH

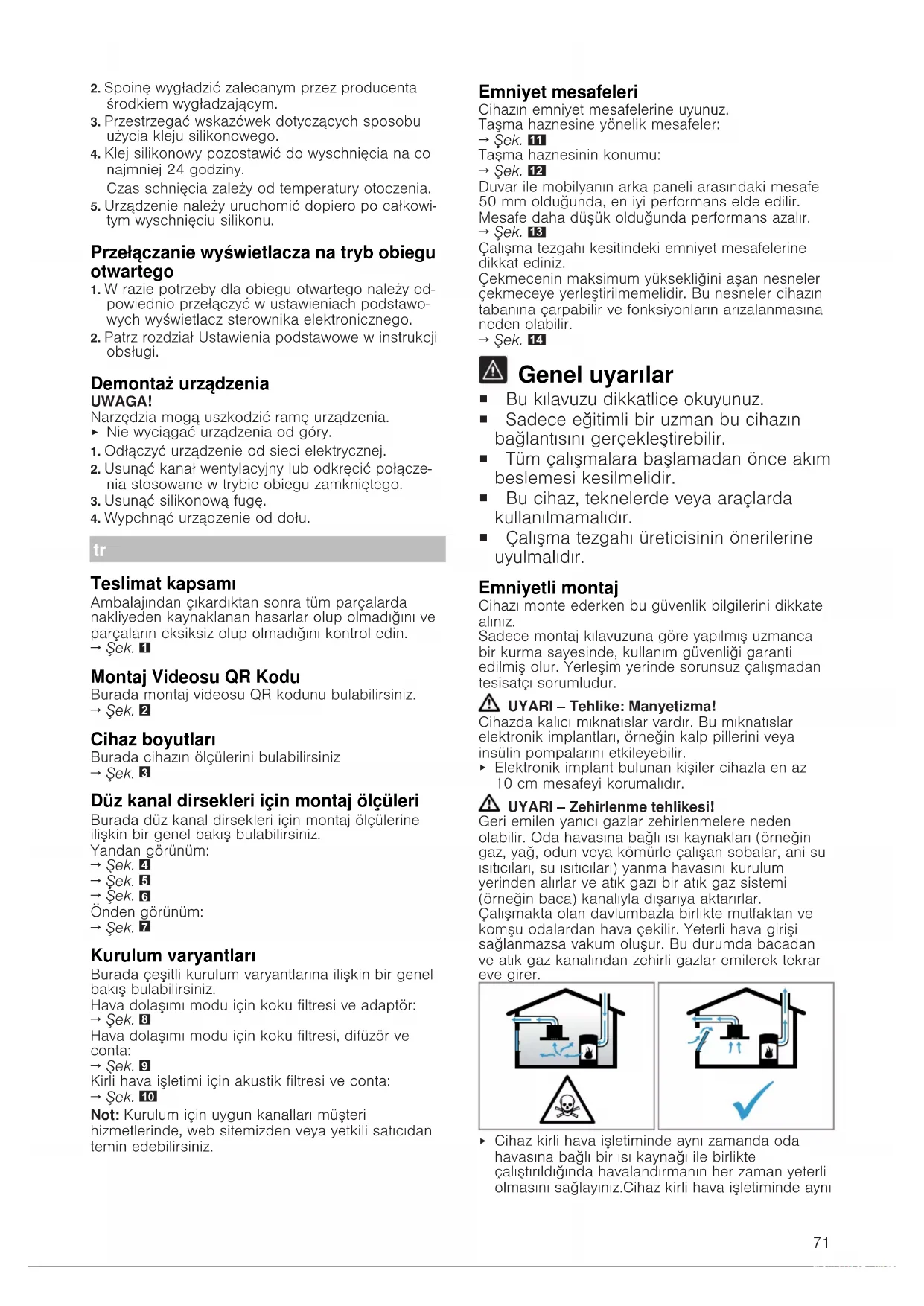

Teslimat kapsamı Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin.

Montaj Videosu QR Kodu Burada montaj videosu QR kodunu bulabilirsiniz.

Cihaz boyutları Burada cihazın ölçülerini bulabilirsiniz

Düz kanal dirsekleri için montaj ölçüleri Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz. Yandan görünüm:

Kurulum varyantları Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz. Hava dolaşımı modu için koku filtresi ve adaptör:

Hava dolaşımı modu için koku filtresi, difüzör ve conta:

Kirli hava işletimi için akustik filtresi ve conta:

Not:Kurulum için uygun kanalları müşteri hizmetlerinde, web sitemizden veya yetkili satıcıdan temin edebilirsiniz. Emniyet mesafeleri Cihazın emniyet mesafelerine uyunuz. Taşma haznesine yönelik mesafeler:

Taşma haznesinin konumu:

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir. Mesafe daha düşük olduğunda performans azalır.

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz. Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların arızalanmasına neden olabilir.

Genel uyarılar ¡ Bu kılavuzu dikkatlice okuyunuz. ¡ Sadece eğitimli bir uzman bu cihazın bağlantısını gerçekleştirebilir. ¡ Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir. ¡ Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır. ¡ Çalışma tezgahı üreticisinin önerilerine uyulmalıdır. Emniyetli montaj Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız. Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur. UYARI‒Tehlike: Manyetizma! Cihazda kalıcı mıknatıslar vardır. Bu mıknatıslar elektronik implantları, örneğin kalp pillerini veya insülin pompalarını etkileyebilir.

Elektronik implant bulunan kişiler cihazla en az 10cm mesafeyi korumalıdır. UYARI‒Zehirlenme tehlikesi! Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Oda havasına bağlı ısı kaynakları (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, ani su ısıtıcıları, su ısıtıcıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarırlar. Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.Cihaz kirli hava işletiminde aynı72 zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.

Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4Pa(0,04mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir.

Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek yetkili baca temizleme firmasına mutlaka danışınız.

Cihaz sadece hava dolaşımlı işletimde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür. UYARI‒Yangın tehlikesi! Yağ filtresindeki yağ tortuları tutuşabilir.

Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe).

Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kıvılcım saçılmamalıdır. UYARI‒Yaralanma tehlikesi! Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

Elektriksel veya mekanik yapıda değişiklikler yapmayınız. Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

Koruyucu eldiven takınız Cihaz ağırdır.

Cihazın hareket ettirilmesi için 2 kişi gereklidir.

Yalnızca uygun yardımcı malzemeleri kullanınız. UYARI‒Boğulma tehlikesi! Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir.

Ambalaj malzemesini çocuklardan uzak tutun.

Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin. UYARI‒Zehirlenme tehlikesi! Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmamalıdır.

Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır.

Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir. Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Aspiratör oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır. Elektrik bağlantısına ilişkin bilgiler Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız. UYARI‒Elektrik çarpması tehlikesi! Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

Sabit döşenen elektrik tesisatına aşırı gerilimden koruma kategorisi III koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.

Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz. ¡ Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır. ¡ Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir. ¡ Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır. ¡ Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur. ¡ Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır. ¡ Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez. Elektrik bağlantısının hazırlanması Gereklilik:Yalnızca ilgili eğitimi almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

1. Elektrik bağlantısına yönelik bilgileri dikkate alınız.

Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.

2. Daha uzun bir güç kablosu gerekiyorsa, müşteri

hizmetlerine başvurunuz. Bağlantı kabloları 2,20m uzunluğa kadar mevcuttur.

3. Ön montajlı kablosu olmayan cihazlarda elektrik

kablosunu prize takınız. Prizin açılması

Prizin kapağını bir tornavida yardımıyla kaldırınız.

1. Cıvatayı gevşetiniz.

2. Hortum kelepçesini kaldırmak için bir tornavida

3. Hortum kelepçesini gevşetiniz.

Kablonun prize takılması

1. 3 N'de, kabloyu prize aşağıdaki şekilde

gösterildiği gibi bağlayınız.

2. 2 N'de, kabloyu prize aşağıdaki şekilde

gösterildiği gibi bağlayınız.

3. 1 N'de, kabloyu prize aşağıdaki şekilde

gösterildiği gibi bağlayınız.

4. 2L / 2N'de kabloyu prize aşağıdaki şekilde

gösterildiği gibi bağlayınız.

5. Kablo renklerine dikkat ediniz.

– BN: Kahverengi – BU: Mavi – GN/YE: Sarı ve yeşil – BK: Siyah73 – GY: Gri

6. Gerekirse, verilen bakır köprüleri bağlantı

şemasına göre kurunuz.

7. Kabloları bağlayın ve ardından prizdeki vidaları

8. 1N~ veya 2L / 2N bağlantısında, bağlantı

şemasına göre 1 vantilatör motoruna karşılık gelir.

9. Bir 2N~/3N~ bağlantısında, L1 fazı (Gri) vantilatör

motoruna karşılık gelir. Kablonun prize sabitlenmesi

1. Güç kablosunu hortum kelepçesi ile sabitleyiniz.

2. Vidayı doğru konumda sıkınız.

‒ Akülü tornavida kullanmayınız.

3. Prizi kapatmayı kolaylaştırmak için kabloları prizin

orta kısmına yerleştiriniz.

4. Prizin kapağını kapatınız.

Hava çıkış hattına ilişkin bilgiler Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir. ¡ Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır. ¡ Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini arttırır. ¡ Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır. ¡ Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1eğimle monte edilmelidir. Yassı kanallar İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır: ¡ 150mm çap yakl.177cm²'ye karşılık gelir. ¡ Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır. ¡ Keskin dirseklere sahip yassı kanallar kullanılmamalıdır. Yuvarlak borular 150ºmm çapında yuvarlak borular kullanılmalıdır. Kirli hava işletimiyle ilgili bilgiler Kirli hava işletimi için tek yönlü kapak monte edilmelidir. Notlar ¡ Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir. ¡ Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır. Mobilyanın kontrol edilmesi

1. Ankastre mobilyanın yatay olup olmadığını ve

yeterli taşıma kapasitesine sahip olup olmadığını kontrol ediniz. Cihazın maksimum ağırlığı yaklaşık 25 kg'dır. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.

2. Ankastre mobilyanın sağlamlığının, kesme

işleminden sonra bile garanti edildiğinden emin olunuz.

3. Özellikle ince tezgahlarda, uygun alt yapılar

sayesinde yük taşıma kapasitesi ve stabilite sağlayınız. ‒ Ek dolum dahil cihazın ağırlığını dikkate alınız. ‒ Isıya ve neme dayanıklı takviye malzemesi kullanınız.

4. Montaj mobilyasının 90°C'ye kadar ısıya dayanıklı

olduğundan emin olunmalıdır.

5. Diğer cihazları altına koymayın, örn. fırınlar,

soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.

6. Cihazın düzgünlüğünü ancak montaj açıklığına

takıldıktan sonra kontrol ediniz. Yüzey ile aynı hizada montaj Yüzey ile aynı hizadaki montaj durumunda, cihaz ile tezgah aynı seviyededir. Cihaz ile tezgah arasında rahatsız edici kademeler yoktur. Cihazı aşağıdaki sıcaklığa ve suya dayanıklı tezgahlara monte edebilirsiniz: ¡ Taş çalışma tezgahları ¡ Plastik tezgahlar, örn. Corian® ¡ Masif ahşap tezgahlar Preslenmiş ahşaptan üretilen çalışma tezgahlarına monte edilemez. Mobilyanın hazırlanması Gereklilik:Ankastre mobilyalar 90 C'ye kadar sıcaklığa dayanıklı olmalıdır.

1. Mobilya kesiti montaj şemasına göre

2. 6mm çapında dört delik açılmalıdır.

3. Kesit yüzeyinin tezgaha olan açısının 90°

olduğundan emin olunmalıdır.

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

1. Taşma haznesini kurulu cihazdan çıkarmak için

minimum mesafeleri dikkate alınız.

2. Taşma haznesinin konumuna dikkat ediniz.

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

1. Adaptör ile birleştirirken arka duvardaki kesit için

ilgili boyutlara dikkat edilmelidir.

2. Şablonu kullanarak arka duvarda kesim

3. Hava dolaşımı işletiminde, mobilyanın taban

çıtasında bir hava çıkışı oluşturunuz. ‒ Hava çıkışı için öngörülen asgari kesit yaklaşık440cm² olarak belirlenmiştir. ‒ Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

4. Cihazın doğru çalışmasını sağlamak için, alt

dolaptaki minimum 200ºcm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

5. Kesme işlemlerinden sonra talaşları temizleyiniz.

6. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez

biçimde yalıtılmalıdır.

Hava dolaşım kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki

kesit için ilgili boyutlara dikkat edilmelidir.

3. Hava dolaşımı işletiminde, mobilyanın taban

çıtasında bir hava çıkışı oluşturunuz. ‒ Hava çıkışı için öngörülen asgari kesit yaklaşık440cm² olarak belirlenmiştir.74 ‒ Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

4. Cihazın doğru çalışmasını sağlamak için, alt

dolaptaki minimum 200ºcm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

5. Kesme işlemlerinden sonra talaşları temizleyiniz.

6. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez

biçimde yalıtılmalıdır.

Mobilyanın kirli hava çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki

kesit için ilgili boyutlara dikkat edilmelidir.

3. Kesme işlemlerinden sonra talaşları temizleyiniz.

4. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez

biçimde yalıtılmalıdır.

Yapışkan şeridin yapıştırılması

Birlikte teslim edilen yapışkan şerit çalışma tezgahının kenarına yapıştırılmalıdır.

Cihazın monte edilmesi UYARI‒Yaralanma tehlikesi! Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

Koruyucu eldiven takınız Cihaz ağırdır.

Cihazın hareket ettirilmesi için 2 kişi gereklidir.

Yalnızca uygun yardımcı malzemeleri kullanınız.

Kirli hava işletimi →Sayfa74, Hava dolaşımı işletimi →Sayfa74 veya Havalandırma kanallı hava dolaşım işletimi →Sayfa74 için cihazı monte ediniz. Not:Cihaz yalnızca yüzey ile aynı hizada montaj için öngörülmüştür. Hava dolaşımı işletimi için adaptör ile cihazın monte edilmesi Not:Yalıtımsız bir dış duvara (µ≥0,5W/m²°C) doğrudan kurulum için, hava dolaşım kanalı ile bir konfigürasyonu öneririz.

1. Hava dolaşımlı işletim için adaptörü ve koku

filtresini kullanınız.

2. Cihaz ile mobilyanın arka duvarı arasındaki

mesafenin 10 ile 80mm arasında olmasına dikkat ediniz. Adaptörün yerleştirilmesi

1. Mobilyanın arka panelindeki kesidin etrafındaki

yapışkan yüzey temizlenmeli ve yağı alınmalıdır.

2. Adaptör, ocağın arka tarafındaki hava çıkışına

3. Yapışkan şeridin koruyucu folyosu adaptörden

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

Adaptörün sabitlenmesi

1. Adaptör orta braket üzerinde tutulmalı ve yan

taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır.

2. Gerekirse adaptörü ayrıca vidalarla sabitlenmelidir.

Hava dolaşımı işletimi için hava dolaşım kanalı ile cihazın monte edilmesi

1. Hava dolaşımlı işletim için conta, hava dolaşım

kanalı, difüzör ve koku filtresini kullanınız.

Farklı düz kanal dirsekleri için boyutlara dikkat ediniz. →Sayfa71 Contanın sabitlenmesi

Conta, yassı kanal dirseğine kenardan maksimum 5mm uzaklıkta sabitlenmelidir.

Yassı kanal dirseğinin yerleştirilmesi

Yassı kanal dirseği cihazın arka tarafındaki çıkış açıklığına yerleştirilmelidir.

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

1. Hava dolaşım kanalının bileşenlerini birbirine

2. Düz kanal dirseğine sahip hava dolaşım kanalını

ocağın arka tarafına bağlayınız.

3. Difüzörü hava dolaşım kanalına bağlayınız.

Kirli hava işletimi için cihazın takılması

1. Kirli hava işletimi için conta ve akustik filtresi

Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır.

• Sayfa73 Contanın sabitlenmesi

Conta, yassı kanal dirseğine kenardan maksimum 5mm uzaklıkta sabitlenmelidir.

Boru hattının oluşturulması

1. Yassı kanal dirseği cihazın arka tarafındaki çıkış

açıklığına yerleştirilmelidir.

2. Gerekirse daha fazla boru elemanı monte

edilmelidir. Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

Hava çıkış bağlantısının oluşturulması

1. Hava boşaltma borusu yassı kanal dirseğine

2. Kirli hava çıkış açıklığına bağlayınız.

3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.75

Filtrenin yerine takılması Not:Hava dolaşımı modunda koku filtresi takılmalıdır. Kirli hava işletiminde akustik filtre takılmalıdır.

1. Filtrenin hava akış yönü dikkate alınmalıdır.2. Filtrelerin ikisi cihazın sağına ve soluna

yerleştirilmeli, öne doğru itilmelidir.

3. Diğer filtreler cihazın sağına ve soluna

Yağ filtresinin yerleştirilmesi

Yağ filtresini yerleştiriniz.

Elektik bağlantısının kurulması

1. Tip etiketindeki bağlantı verilerine dikkat ediniz.2. 3N'de, kabloyu şekilde gösterildiği gibi priza

3. 2N'de, kabloyu şekilde gösterildiği gibi priza

4. 1N'de, kabloyu şekilde gösterildiği gibi priza

5. 2L/2N'de kabloyu şekilde gösterildiği gibi prize

6. Kablo renklerine dikkat ediniz.

– BN: Kahverengi – BU: Mavi – GN/YE: Sarı ve yeşil – BK: Siyah – GY: Gri

7. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim

edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.

8. Gerekirse iki kabloyu bağlamak için bir kablo uç

kovanı kullanınız. ‒ Kılcal kabloları kısaltınız.‒ İzolasyonu çıkarınız. Fonksiyon kontrolü

1. Cihazı açınız.2. , veya yanıyorsa, cihaz bağlantısı

doğru yapılmamıştır.

• "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa75

3. Cihaz ekranında hiçbir hata görünmüyorsa,

kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz. Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

1. Cihazın elektrik bağlantısını kesiniz.2. Cihazdaki bağlantının (Şek. 4) ve bina tarafındaki

bağlantının (Şek. 8) bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz.

• "Elektrik bağlantısının hazırlanması", Sayfa72

• "Elektik bağlantısının kurulması", Sayfa75

3. 3 N için aşağıdaki şekle dikkat ediniz.

4. 2 N için aşağıdaki şekle dikkat ediniz.

5. 1 N için aşağıdaki şekle dikkat ediniz.

Olukların mühürlenmesi Gereklilik:Derz dolgusu uygulamadan önce bir fonksiyon testi yapılması şarttır.

1. Boşluğu uygun, ısıya dayanıklı silikon, örn.

Novasil® S70 veya Ottoseal® S70 ile mühürleyiniz.

Uygun olmayan silikon yapıştırıcılar doğal taştan çalışma tezgahlarında kalıcı renk değişimlerine neden olur.

2. Üretici tarafından önerilen düzleştirme maddesiyle

3. Silikon yapıştırıcının işleme talimatlarına dikkat

4. Silikon yapıştırıcının en az 24 saat kurumasını

bekleyiniz. Kuruma süresi ortam sıcaklığına bağlıdır.

5. Cihazı ancak silikon tamamen kuruduktan sonra

işletime alınız. Göstergenin kirli hava işletimi moduna çevrilmesi

1. Kirli hava işletimi için gerekirse elektronik

kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.

2. Kullanım kılavuzundaki temel ayarlar bölümüne

dikkat ediniz. Cihazın sökülmesi DİKKAT! Aletler, cihaz çerçevesine zarar verebilir.

Cihazı yukarıdan bastırarak çıkarmayınız.

1. Cihaz elektrik şebekesinden ayrılmalıdır.2. Hava çıkış kanalını sökünüz ve havalandırma

bağlantılarını gevşetiniz.

3. Silikon derz sökülmelidir.4. Cihazı alttan bastırarak dışarı itiniz.
