KÄYTTÖOHJE PIE601B15E BOSCH

Toimitussisältö Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

QR-koodi Asennusvideo Tästä löydät QR-koodin asennusvideota varten.

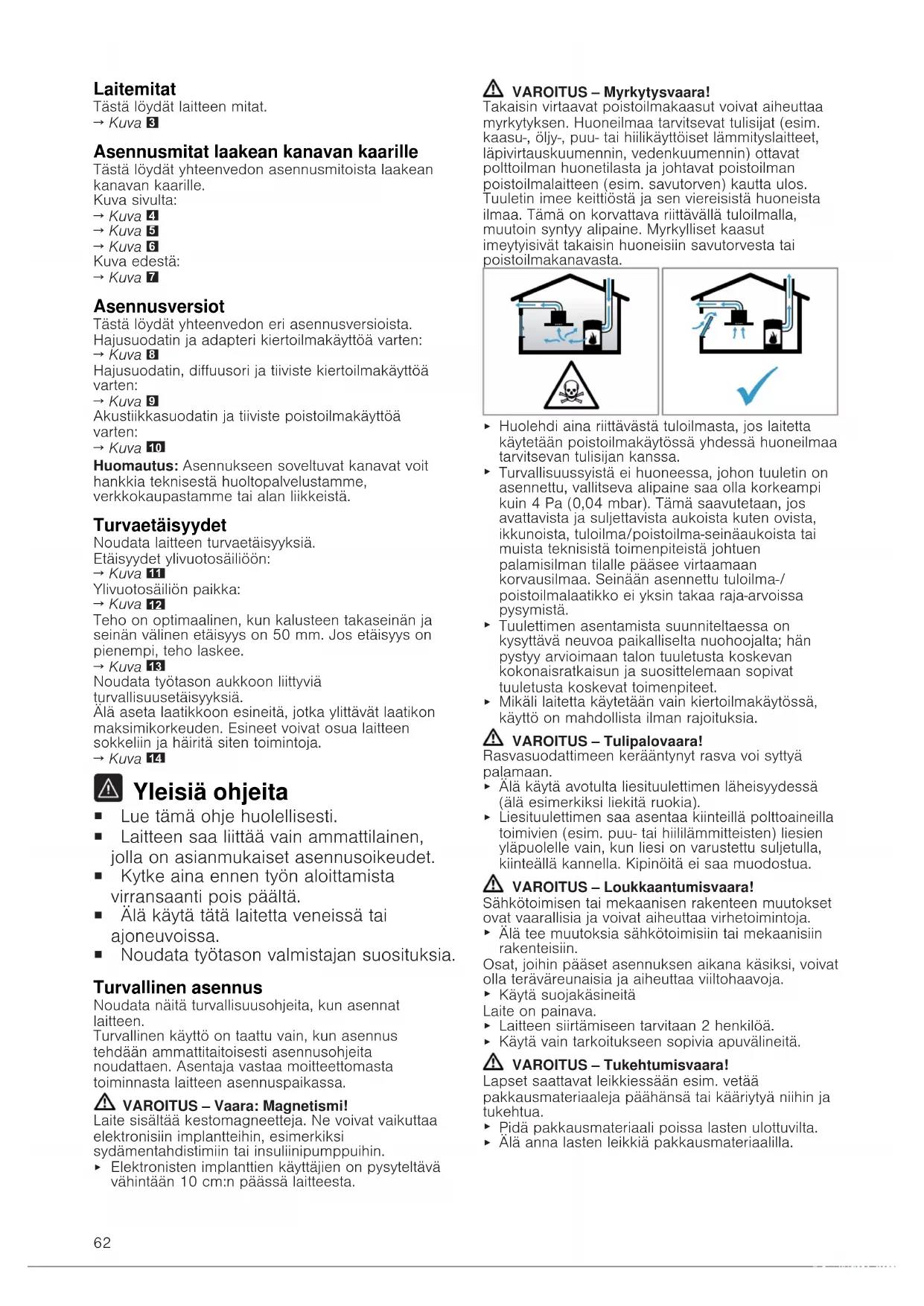

Laitemitat Tästä löydät laitteen mitat.

Asennusmitat laakean kanavan kaarille Tästä löydät yhteenvedon asennusmitoista laakean kanavan kaarille. Kuva sivulta:

Asennusversiot Tästä löydät yhteenvedon eri asennusversioista. Hajusuodatin ja adapteri kiertoilmakäyttöä varten:

Hajusuodatin, diffuusori ja tiiviste kiertoilmakäyttöä varten:

Akustiikkasuodatin ja tiiviste poistoilmakäyttöä varten:

Huomautus:Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan liikkeistä. Turvaetäisyydet Noudata laitteen turvaetäisyyksiä. Etäisyydet ylivuotosäiliöön:

Ylivuotosäiliön paikka:

Teho on optimaalinen, kun kalusteen takaseinän ja seinän välinen etäisyys on 50mm. Jos etäisyys on pienempi, teho laskee.

Noudata työtason aukkoon liittyviä turvallisuusetäisyyksiä. Älä aseta laatikkoon esineitä, jotka ylittävät laatikon maksimikorkeuden. Esineet voivat osua laitteen sokkeliin ja häiritä siten toimintoja.

Yleisiä ohjeita ¡ Lue tämä ohje huolellisesti. ¡ Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet. ¡ Kytke aina ennen työn aloittamista virransaanti pois päältä. ¡ Älä käytä tätä laitetta veneissä tai ajoneuvoissa. ¡ Noudata työtason valmistajan suosituksia. Turvallinen asennus Noudata näitä turvallisuusohjeita, kun asennat laitteen. Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa. VAROITUS‒Vaara: Magnetismi! Laite sisältää kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiksi sydämentahdistimiin tai insuliinipumppuihin.

Elektronisten implanttien käyttäjien on pysyteltävä vähintään 10cm:n päässä laitteesta. VAROITUS‒Myrkytysvaara! Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrkytyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa. Tämä on korvattava riittävällä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa.

Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4Pa(0,04mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Seinään asennettu tuloilma-/ poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.

Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa paikalliselta nuohoojalta; hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.

Mikäli laitetta käytetään vain kiertoilmakäytössä, käyttö on mahdollista ilman rajoituksia. VAROITUS‒Tulipalovaara! Rasvasuodattimeen kerääntynyt rasva voi syttyä palamaan.

Älä käytä avotulta liesituulettimen läheisyydessä (älä esimerkiksi liekitä ruokia).

Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun liesi on varustettu suljetulla, kiinteällä kannella. Kipinöitä ei saa muodostua. VAROITUS‒Loukkaantumisvaara! Sähkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

Älä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin. Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineitä Laite on painava.

Laitteen siirtämiseen tarvitaan 2 henkilöä.

Käytä vain tarkoitukseen sopivia apuvälineitä. VAROITUS‒Tukehtumisvaara! Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

Pidä pakkausmateriaali poissa lasten ulottuvilta.

Älä anna lasten leikkiä pakkausmateriaalilla.63 VAROITUS‒Myrkytysvaara! Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.

Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.

Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, siihen on saatava lupa paikalliselta nuohoojalta. Takaisin virtaavat palamiskaasut voivat aiheuttaa myrkytyksen.

Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa käyttävä tulisija, liesituulettimen virransyöttöön on asennettava asianmukainen turvakytkin. Sähköliitäntää koskevia ohjeita Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita. VAROITUS‒Sähköiskun vaara! Laite pitää saada aina irrotettua verkkovirrasta. Laitteen saa liittää vain määräystenmukaisesti asennettuun pistorasiaan.

Kiinteään sähköliitäntään on asennettava ylijänniteluokan III ehtojen ja asennusmääräysten mukainen jokanapainen katkaisin.

Kiinteän sähköasennuksen saa tehdä vain sähköasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (FI-katkaisin) laitteen jännitteensaannin virtapiiriin. ¡ Älä taita liitäntäjohtoa tai jätä sitä puristuksiin äläkä vie sitä terävien kulmien lähelle. ¡ Sijoita liitäntäjohto siten, että se ei kosketa laitteen kuumaa koteloa. ¡ Käytä vain laitteen mukana toimitettua tai teknisen huoltopalvelun toimittamaa liitäntäjohtoa. ¡ Laite on radiohäiriösuojattu EY-määräysten mukaisesti. ¡ Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa. ¡ Valmistaja ei vastaa käyttöhäiriöistä tai mahdollisista vaurioista, jotka johtuvat virheellisestä sähköasennuksesta. Sähköliitännän valmistelu Vaatimus:Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilöstö.

1. Noudata sähköliitäntää koskevia ohjeita.

Jos asennus on tehty virheellisesti tai epäasianmukaisesti, takuu raukeaa.

2. Jos tarvitset pidemmän verkkoliitäntäjohdon, ota

yhteys huoltopalveluun. Käytettävissä on liitäntäjohtoja aina 2,20m saakka.

3. Jos laitteessa ei ole valmiiksi asennettua johtoa,

vie verkkojohto liitäntärasiaan. Liitäntärasian avaaminen

Nosta liitäntärasian kantta ruuvimeisselin avulla.

Liitäntärasian valmistelu

2. Nosta kiristintä ruuvimeisselin avulla.

Johdon liittäminen liitäntärasiaan

1. Liitä liitännän 3N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

2. Liitä liitännän 2N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

3. Liitä liitännän 1N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

4. Liitä 2L / 2N:n kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

5. Ota huomioon johtojen värit.

– BN: ruskea – BU: sininen – GN/YE: keltainen ja vihreä – BK: musta – GY: harmaa

6. Asenna tarvittaessa mukana toimitetut

kupariliittimet liitäntäkuvan mukaan.

7. Liitä johdot ja kiristä sitten liitäntärasian ruuvit.

8. Liitäntäkuvan mukaisen liitännän 1N~ tai 2L /

2N yhteydessä vastaa 1 tuuletinmoottoria.

9. Liitännän 2N~/3N~ yhteydessä vastaa vaihe L1

(harmaa) tuuletinmoottoria. Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitä verkkojohto kiristimellä.

2. Kiristä ruuvi oikeaan asentoon.

‒ Älä käytä akkuruuvinväännintä.

3. Sijoita johdot liitäntärasian keskelle, jotta

liitäntärasian sulkeminen on helpompaa.

4. Sulje liitäntärasian kansi.

Poistoilmaputkea koskevia ohjeita Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista. ¡ Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea. ¡ Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, pienentävät poistoimutehoa ja nostavat tuulettimen äänitasoa. ¡ Käytä palamattomasta materiaalista olevaa poistoilmaputkea. ¡ Jotta vältät kondenssiveden paluuvirtauksen, asenna poistoilmaputki 1° kaltevuudelle laitteesta. Laakeat kanavat Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa: ¡ Halkaisija 150mm vastaa n. 177cm². ¡ Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat. ¡ Älä käytä laakeita kanavia, joissa on jyrkkiä kääntöjä. Pyöröputket Käytä pyöröputkia, joiden sisähalkaisija on 150ºmm. Poistoilmakäyttöä koskevia ohjeita Poistoilmakäytössä pitää asentaa takaiskuläppä. Huomautukset ¡ Jos laitteen mukana ei tule takaiskuläppää, se voidaan hankkia alan liikkeestä. ¡ Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta. Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittävän

kantava.64 Laitteen maksimipaino on n. 25kg. Työtason, johon laite asennetaan, pitää kestää n. 60kg:n kuormitus.

2. Varmista, että kalusteen vakaus on taattu myös

asennusaukon valmistamisen jälkeen.

3. Erityisesti ohuiden työtasojen kantavuus ja vakaus

on varmistettava tarkoitukseen sopivilla alustarakenteilla. ‒ Ota huomioon laitteen paino ja lisäkuormitus.‒ Käytä kuumuutta ja kosteutta kestävää vahvikemateriaalia.

4. Varmista, että kaluste kestää kuumuutta 90°C

5. Älä asenna alapuolelle muita laitteita,

esim.uuneja, kylmälaitteita, astianpesukoneita tai pyykinpesukoneita.

6. Tarkasta laitteen oikea asento vasta, kun se on

paikallaan asennusaukossa. Samanpintainen asennus Samanpintaisessa asennuksessa laite on samalla tasolla työtason kanssa. Laitteen ja työtason välissä ei ole häiritseviä tasoeroja. Laite voidaan asentaa seuraaviin lämpöä ja vettä kestäviin työtasoihin: ¡ Kiviset työtasot ¡ Muoviset työtasot, esim. Corian® ¡ Umpipuiset työtasot Asennus puristepuusta valmistettuun työtasoon ei ole mahdollista. Kalusteen alkuvalmistelut Vaatimus:Kalusteiden pitää kestää lämpöä aina 90°C:een asti.

1. Piirrä kalusteaukko asennuspiirroksen mukaan.

2. Poraa neljä halkaisijaltaan 6mm:n reikää.

3. Varmista, että leikkuupinnan kulma työtasoon

Vähimmäisetäisyyksien noudattaminen, kun asennus tehdään vetolaatikon yläpuolelle

1. Ota huomioon vähimmäisetäisyydet, jotta

ylivuotosäiliö voidaan poistaa asennetusta laitteesta.

2. Ota huomioon ylivuotosäiliön paikka.

Kalusteen valmistelu kiertoilmakäyttöön adapterilla

1. Noudata kyseisiä mittoja, kun teet takaseinään

aukon adapterin käyttöä varten.

2. Tee takaseinään asennusaukko sapluunan

3. Jos kyseessä on kiertoilmakäyttö, tee

ilmanpoistoaukko kalusteen sokkelilistaan. ‒ Suunnittele ilmanpoistoyksikölle vähintään n.440cm²:n poikkileikkaus. ‒ Tee sokkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiääni pysyvät pieninä.

4. Jotta laitteen oikea toiminta voidaan taata, tuuleta

keittotasoa asianmukaisesti alakaapissa poikkileikkaukseltaan vähintään 200cm² olevan ilmanvaihtoaukon kautta.

5. Poista lastut aukon tekemisen jälkeen.

6. Käsittele leikkuupinnat kuumuutta kestäviksi ja

Kalusteen valmistelu kiertoilmakäyttöön kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseinä.

2. Noudata kyseisiä mittoja, kun teet takaseinään

aukon laakean kanavan kaaren käyttöä varten.

3. Jos kyseessä on kiertoilmakäyttö, tee

4. Jotta laitteen oikea toiminta voidaan taata, tuuleta

keittotasoa asianmukaisesti alakaapissa poikkileikkaukseltaan vähintään 200cm² olevan ilmanvaihtoaukon kautta.

5. Poista lastut aukon tekemisen jälkeen.

6. Käsittele leikkuupinnat kuumuutta kestäviksi ja

Kalusteen valmistelu poistoilmakäyttöön

1. Poista tarvittaessa kalusteen takaseinä.

2. Noudata kyseisiä mittoja, kun teet takaseinään

aukon laakean kanavan kaaren käyttöä varten.

3. Poista lastut aukon tekemisen jälkeen.

4. Käsittele leikkuupinnat kuumuutta kestäviksi ja

Tiivistenauhan kiinnittäminen

Asenna mukana toimitettu tiivistenauha työtason aukon olakkeeseen.

Laitteen asennus VAROITUS‒Loukkaantumisvaara! Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineitä Laite on painava.

Laitteen siirtämiseen tarvitaan 2 henkilöä.

Käytä vain tarkoitukseen sopivia apuvälineitä.

Laitteen asentaminen, kun kyseessä on poistoilmakäyttö →Sivu 65, kiertoilmakäyttö

Sivu 64 tai kiertoilmakäyttö kiertoilmakanavalla

Sivu 65. Huomautus:Laite on tarkoitettu vain samantasoiseen asennukseen. Laitteen asentaminen kiertoilmakäytölle adapterilla Huomautus:Kun asennus tehdään suoraan eristämättömään ulkoseinään (µ≥0,5W/m²°C), suosittelemme käyttämään kiertoilmakanavaa.

1. Käytä kiertoilmakäytössä adapteria ja

2. Varmista, että etäisyys laitteen ja kalusteen

takaseinän välillä on 10 - 80mm. Adapterin asentaminen

1. Puhdista liimapinta takaseinässä olevan

asennusaukon ympäriltä ja poista pinnalta rasva.

3. Poista liimanauhan suojamuovi adapterista.

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.

2. Aseta laite varovasti paikalleen työtason aukkoon.

1. Tartu adapteriin keskimmäisistä kiinnikkeistä ja

työnnä se alakaapissa sivukannattimista takaseinää vasten ja liimaa kiinni.

2. Kiinnitä adapteri tarvittaessa lisäksi ruuveilla.

Laitteen asennus kiertoilmakäytölle kiertoilmakanavalla

1. Käytä kiertoilmakäyttöön tiivistettä,

kiertoilmakanavaa, diffuusoria ja hajusuodatinta.

Ota huomioon eri laakean kanavan kaarien mitat.

Sivu 62 Tiivisteen kiinnittäminen

Kiinnitä tiiviste matalan kanavan kaareen enintään 5mm:n etäisyydelle reunasta.

Laakean kanavan kaaren asentaminen

Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.

2. Aseta laite varovasti paikalleen työtason aukkoon.

Putkien asentaminen laitteen ja diffuusorin välille

1. Liitä kiertoilmakanavan rakenneosat yhteen.

2. Liitä kiertoilmakanava laakean kanavan kaareen

keittotason takaosassa.

3. Liitä diffuusori kiertoilmakanavaan.

Laitteen asentaminen poistoilmakäytölle

1. Käytä poistoilmakäyttöön tiivistettä ja

akustiikkasuodatinta.

Noudata poistoilmaputkea koskevia ohjeita.

Sivu 63 Tiivisteen kiinnittäminen

Kiinnitä tiiviste matalan kanavan kaareen enintään 5mm:n etäisyydelle reunasta.

1. Asenna laakean kanavan kaariosa poistoaukkoon

laitteen takasivulla.

2. Asenna tarvittaessa lisää putkielementtejä.

Laitteen asentaminen työtason aukkoon

1. Varmista, että liitäntäjohto on liitetty laitteeseen.

2. Aseta laite varovasti paikalleen työtason aukkoon.

Poistoilmaliitännän asentaminen

1. Kiinnitä poistoilmaputki laakeaan kanavaan.

2. Tee liitäntä poistoilma-aukkoon.

3. Tiivistä liitoskohdat sopivaa menetelmää käyttäen.

Suodattimen asentaminen Huomautus:Aseta kiertoilmakäytössä hajusuodattimet paikoilleen. Aseta poistoilmakäytössä akustiikkasuodattimet paikoilleen.

1. Ota huomioon suodatinten ilmanvirtauksen suunta.

2. Aseta kaksi suodattimista vasemmalle ja oikealle

laitteeseen ja työnnä eteenpäin.

3. Aseta toiset suodattimet vasemmalle ja oikealle

Rasvasuodattimen asennus

Aseta rasvasuodatin paikalleen.

1. Ota tyyppikilvessä olevat liitäntätiedot huomioon.

2. Liitä liitännän 3N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

3. Liitä liitännän 2N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

4. Liitä liitännän 1N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

5. Liitä liitännän 2L/2N kohdalla johto liitäntärasiaan

kuvan osoittamalla tavalla.

6. Ota huomioon johtojen värit.

– BN: ruskea – BU: sininen – GN/YE: keltainen ja vihreä – BK: musta – GY: harmaa

7. Liitäntätyypistä riippuen saatetaan tehtaalta

toimitettuja johdinholkkeja joutua sijoittamaan tarvittaessa toisin.

8. Liitä tarvittaessa kaksi johtoa käyttämällä

johdinholkkia. ‒ Lyhennä johtimet. ‒ Poista eriste. Toiminnan tarkastus

1. Kytke laite päälle.

2. Jos , tai palaa näytössä, laitetta ei

ole liitetty oikein.

"Sähköliitännän tarkastus ja korjaus", Sivu 65

3. Jos laitteen näyttöön ei ilmesty virheilmoitusta,

tarkasta tuulettimen toiminta käyttöohjeen perusteella. Sähköliitännän tarkastus ja korjaus

1. Irrota laite sähköliitännästä.

2. Tarkasta, vastaako liitäntä laitteessa (kuva 4) ja

rakennuksen puoleinen liitäntä (kuva 8) tässä asennusohjeessa olevaa liitäntäkaaviota.

"Sähköliitännän valmistelu", Sivu 63

"Sähköliitäntä", Sivu 65

3. Ota liitännän 3N kohdalla huomioon seuraava

4. Ota liitännän 2N kohdalla huomioon seuraava

5. Ota liitännän 1N kohdalla huomioon seuraava

Saumojen tiivistäminen Vaatimus:Tarkasta ehdottomasti laitteen toiminta ennen saumausta.

1. Tiivistä rako joka puolelta tarkoitukseen

soveltuvalla, kuumuutta kestävällä silikonilla, esim. Novasil® S70 tai Ottoseal® S70.

Tarkoitukseen sopimattoman silikoniliiman käyttö aiheuttaa luonnonkivisiin työtasoihin pysyviä värjäytymiä.
