GEBRUIKSAANWIJZING PIE601B15E BOSCH

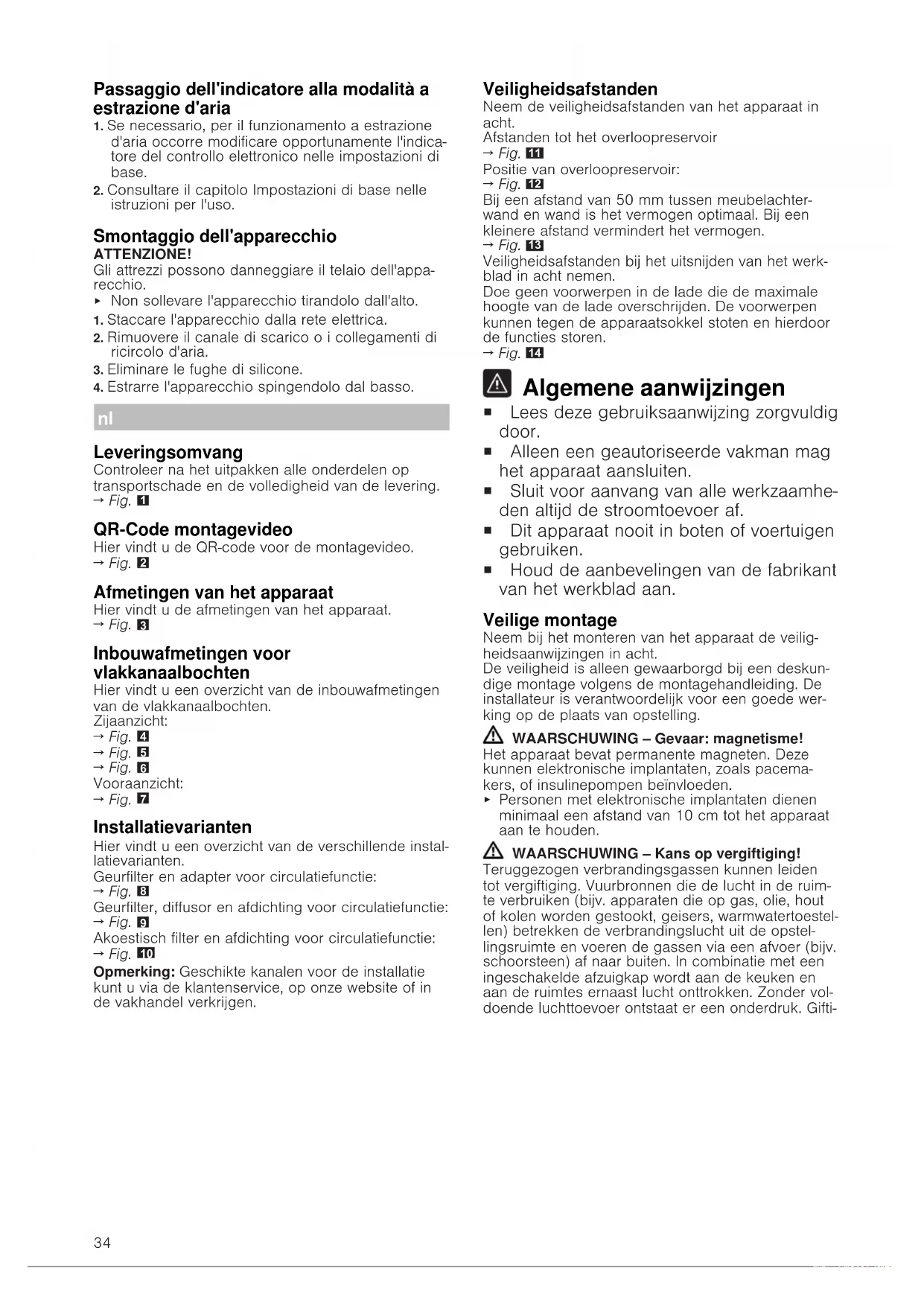

Leveringsomvang Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

QR-Code montagevideo Hier vindt u de QR-code voor de montagevideo.

Afmetingen van het apparaat Hier vindt u de afmetingen van het apparaat.

Inbouwafmetingen voor vlakkanaalbochten Hier vindt u een overzicht van de inbouwafmetingen van de vlakkanaalbochten. Zijaanzicht:

Installatievarianten Hier vindt u een overzicht van de verschillende instal- latievarianten. Geurfilter en adapter voor circulatiefunctie:

Geurfilter, diffusor en afdichting voor circulatiefunctie:

Akoestisch filter en afdichting voor circulatiefunctie:

Opmerking:Geschikte kanalen voor de installatie kunt u via de klantenservice, op onze website of in de vakhandel verkrijgen. Veiligheidsafstanden Neem de veiligheidsafstanden van het apparaat in acht. Afstanden tot het overloopreservoir

Positie van overloopreservoir:

Bij een afstand van 50 mm tussen meubelachter- wand en wand is het vermogen optimaal. Bij een kleinere afstand vermindert het vermogen.

Veiligheidsafstanden bij het uitsnijden van het werk- blad in acht nemen. Doe geen voorwerpen in de lade die de maximale hoogte van de lade overschrijden. De voorwerpen kunnen tegen de apparaatsokkel stoten en hierdoor de functies storen.

Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Alleen een geautoriseerde vakman mag het apparaat aansluiten. ¡ Sluit voor aanvang van alle werkzaamhe- den altijd de stroomtoevoer af. ¡ Dit apparaat nooit in boten of voertuigen gebruiken. ¡ Houd de aanbevelingen van de fabrikant van het werkblad aan. Veilige montage Neem bij het monteren van het apparaat de veilig- heidsaanwijzingen in acht. De veiligheid is alleen gewaarborgd bij een deskun- dige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede wer- king op de plaats van opstelling. WAARSCHUWING‒Gevaar: magnetisme! Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacema- kers, of insulinepompen beïnvloeden.

Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden. WAARSCHUWING‒Kans op vergiftiging! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Vuurbronnen die de lucht in de ruim- te verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestel- len) betrekken de verbrandingslucht uit de opstel- lingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken. Zonder vol- doende luchttoevoer ontstaat er een onderdruk. Gifti-35 ge gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Altijd voor voldoende luchttoevoer zorgen, wan- neer het apparaat in luchtafvoermodus werkt, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezige lucht.

U kunt het apparaat alleen dan zonder risico ge- bruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet af- sluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan wor- den toegevoerd. Een luchtaanvoer/afvoer in de muur alleen is niet voldoende om aan de minimale eisen te voldoen.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor pas- sende maatregelen op het gebied van de luchttoe- voer.

Indien het apparaat alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. WAARSCHUWING‒Kans op brand! De vetafzettingen in het vetfilter kunnen ontbranden.

In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen).

Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) instal- leren wanneer er een afgesloten, niet verwijderba- re afscherming aanwezig is. Er mogen geen von- ken wegspringen. WAARSCHUWING‒Kans op letsel! Wijzigingen aan de elektrische of mechanische op- bouw zijn gevaarlijk en kunnen leiden tot functiesto- ringen.

Geen wijzigingen aan de elektrische of mechani- sche opbouw aanbrengen. Onderdelen die tijdens de montage toegankelijk zijn, kunnen scherp zijn en tot snijletsels leiden.

Draag veiligheidshandschoenen Het toestel is zwaar.

Om het apparaat te bewegen, zijn 2 personen ver- eist.

Alleen geschikte hulpmiddelen gebruiken. WAARSCHUWING‒Kans op verstikking! Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

Verpakkingsmateriaal uit de buurt van kinderen houden.

Laat kinderen niet met verpakkingsmateriaal spe- len. WAARSCHUWING‒Kans op vergiftiging! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging.

De luchtafvoer niet in een rookkanaal of rookgas- afvoer leiden dat in bedrijf is.

Voer de luchtafvoer niet in een schacht die dient voor het ontluchten van opstelruimtes voor haar- den.

Moet de luchtafvoer in een rook- of afvoergas- schoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming van een vakbe- kwame schoorsteenveger te worden verkregen. Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging.

Wanneer een afzuigkap wordt geïnstalleerd met een haard die afhankelijk is van de ruimtelucht, dan moet de stroomtoevoer van de afzuigkap zijn voorzien van een geschikte veiligheidsschakeling. Aanwijzingen voor de elektrische aansluiting Om het apparaat elektrisch veilig te kunnen aanslui- ten, dient u deze aanwijzingen in acht te nemen. WAARSCHUWING‒Kans op elektrische schok! Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het apparaat mag alleen op een geaard stopcontact worden aan- gesloten die volgens de voorschriften is geïnstal- leerd.

In de vast geplaatste elektrische installatie moet een alpolige scheidingsinrichting volgens de voor- waarden van de overspanningscategorie III en vol- gens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektri- cien worden aangelegd. Wij adviseren een aard- lekschakelaar (FI-schakelaar) in de stroomkring naar het apparaat te installeren. ¡ De aansluitkabel niet knikken of inklemmen en uit de buurt van scherpe randen houden. ¡ De aansluitkabel zodanig plaatsen dat deze de he- te behuizing van het apparaat niet raakt. ¡ Alleen de bij het apparaat meegeleverde of door de technische servicedienst geleverde aansluitka- bel gebruiken. ¡ Dit apparaat voldoet aan de ontstoringsvoorschrif- ten van de EG. ¡ Het apparaat is conform de beschermingsklasse

1. Daarom het apparaat alleen met een aard-

draadaansluiting gebruiken. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs- storingen of mogelijke schade als gevolg van een onjuiste elektrische installatie. Elektrische aansluiting voorbereiden Vereiste:Alleen de daarvoor bestemde service- dienst mag werkzaamheden aan het binnenste van het apparaat uitvoeren of het netsnoer vervangen.

1. De aanwijzingen voor de elektrische aansluiting in

acht nemen. Bij een foute montage, een ondeskundige inbouw of aansluiting vervalt de garantie.

2. Is er een langere netkabel nodig, neem dan con-

tact op met de servicedienst. Er zijn kabels tot 2,20m beschikbaar.

3. Bij apparaten zonder vooraf geïnstalleerde kabel,

de netkabel in de aansluitdoos steken. Aansluitdoos openen

Het deksel van de aansluitdoos optillen met be- hulp van een schroevendraaier.

Aansluitdoos voorbereiden

1. De schroef losdraaien.

2. De slangklem met behulp van een schroeven-

Kabel in aansluitdoos aansluiten

1. Bij 3N de kabel volgens de volgende afbeelding

op de aansluitdoos aansluiten.

2. Bij 2N de kabel volgens de volgende afbeelding

op de aansluitdoos aansluiten.

3. Bij 1N de kabel volgens de volgende afbeelding

op de aansluitdoos aansluiten.

4. Bij 2 L / 2N de kabel volgens de volgende af-

beelding op de aansluitdoos aansluiten.

5. De kleuren van de kabels in acht nemen.

– BN: bruin – BU: blauw – GN/YE: groen en geel – BK: zwart – GY: grijs

6. Indien nodig de meegeleverde koperbrugge over-

eenkomstig het aansluitschema inbouwen.

7. De kabels aansluiten en dan de schroeven aan de

aansluitdoos aantrekken.

8. Bij een aansluiting 1N~ of 2L / 2N conform het

aansluitschema komt 1 overeen met de ventilator- motor.

9. Bij een aansluiting van 2N~/3N~ komt de fase L1

(grey) overeen met de ventilatormotor. Kabel in de aansluitdoos bevestigen

1. Het netsnoer met de slangklem bevestigen.

2. De schroef op de juiste positie aantrekken.

‒ Geen accuschroevendraaier gebruiken.

3. Om het sluiten van de aansluitdoos te vergemak-

kelijken, de kabels in het middelste gedeelte van de aansluitdoos aanbrengen.

4. Het deksel van de contactdoos sluiten.

Aanwijzingen m.b.t. de luchtafvoerleiding De fabrikant van het apparaat geeft geen garantie bij klachten die te wijten zijn aan het buizentraject. ¡ Een korte, rechte afvoerbuis met een zo groot mo- gelijke buisdiameter gebruiken. ¡ Lange, ruwe afvoerbuizen, vele buisbochten of kleine buisdiameters verminderen het afzuigver- mogen en verhogen het ventilatorgeluid. ¡ Een afvoerbuis van niet brandbaar materiaal ge- bruiken. ¡ Om het teruglopen van condens te vermijden, de afvoerbuis vanuit het apparaat met 1° verval mon- teren. Platte buizen Platte buizen gebruiken waarvan de binnendoorsne- de met de diameter van de ronde buizen overeen- komt: ¡ Diameter 150mm komt overeen met ca.177cm². ¡ Gebruik bij een afwijkende buisdiameter een af- dichtstrip. ¡ Geen platte buizen met scherpe bochten gebrui- ken. Ronde buizen Ronde buizen met een binnendiameter van 150mm gebruiken. Aanwijzing voor de luchtafvoerfunctie Voor de luchtafvoerfunctie moet een terugslagklep worden ingebouwd. Opmerkingen ¡ Wanneer bij het apparaat geen terugslagklep is meegeleverd, dan kan men een terugslagklep in de vakhandel verkrijgen. ¡ Wanneer de afvoerlucht door de buitenwand wordt geleid, dan moet een telescopische muurcassette worden gebruikt. Meubel controleren

1. Controleren of het inbouwmeubel horizontaal staat

en voldoende draagvermogen heeft. Het maximale gewicht van het apparaat bedraagt ca. 25 kg. Het werkblad waarin u het apparaat inbouwt, moet bestand zijn tegen belastingen tot ca. 60 kg.

2. Ervoor zorgen dat de stabiliteit van het inbouw-

meubel ook na de uitsnijwerkzaamheden is gega- randeerd.

3. Het draagvermogen en de stabiliteit door geschik-

te onderconstructies garanderen, vooral bij dunne werkbladen. ‒ Het gewicht van het apparaat inclusief extra be- lading in acht nemen. ‒ Hittebestendig en vochtbestendig versterkings- materiaal gebruiken.

4. Controleren of het inbouwmeubel tot 90°C hitte-

5. Geen andere apparaten, bijv. ovens, koelappara-

of het apparaat waterpas is. Vlak geïntegreerde inbouw Bij de vlak geïntegreerde inbouw bevindt het appa- raat zich met het werkblad op een niveau. Storende niveauverschillen tussen het apparaat en het werk- blad ontbreken. U kunt het apparaat in de volgende temperatuurbestendige en waterbestendige werkbladen inbouwen: ¡ Werkbladen van steen ¡ Werkbladen van kunststof, bijv. Corian® ¡ Werkbladen van massief hout Inbouw in werkbladen van spaanplaat is niet moge- lijk. Meubel voorbereiden Vereiste:De inbouwmeubelen moeten tot 90 °C temperatuurbestendig zijn.

1. De meubeluitsparing volgens de inbouwschets af-

2. Vier keer boringen met een diameter van 6 mm

3. Zorg ervoor dat de hoek van het snijvlak tot het

werkblad 90° bedraagt.

Houd bij inbouw boven een lade de minimale af- standen aan

1. Om het overloopreservoir bij een ingebouwd ap-

paraat te verwijderen, de minimumafstanden in acht nemen.

2. De positie van het overloopreservoir in acht ne-

Meubel voor circulatiefunctie met de adapter voor- bereiden

1. Bij de combinatie met de adapter voor de uitspa-

ring in de achterwand de overeenkomstige maten aanhouden.

2. In de achterwand de uitsparing aan de hand van

3. Bij circulatielucht in de plint van het meubel een

luchtuitlaat maken. ‒ Zorg ervoor dat de luchtuitlaat een minimale diameter van ca.440cm² heeft. ‒ Om de trek en het geluid zo laag mogelijk te houden, in de sokkelplaat de uitlaatopening zo groot mogelijk maken.

4. Om een juiste werking van het apparaat te garan-

deren de kookplaat via een luchtuitlaat met een minimum doorsnede van 200cm² in de onderkast gepast ventileren.

5. Na de uitsnijwerkzaamheden de spaanders verwij-

6. De snijvlakken hittebestendig en waterdicht afdich-

Meubel voor circulatiefunctie met circulatiekanaal voorbereiden

1. Indien nodig de achterwand van het meubel ver-

2. Bij de combinatie met de vlakkanaalbocht voor de

uitsparing in de achterwand de betreffende afme- tingen in acht nemen.

3. Bij circulatielucht in de plint van het meubel een

luchtuitlaat maken. ‒ Zorg ervoor dat de luchtuitlaat een minimale diameter van ca.440cm² heeft. ‒ Om de trek en het geluid zo laag mogelijk te houden, in de sokkelplaat de uitlaatopening zo groot mogelijk maken.

4. Om een juiste werking van het apparaat te garan-

deren de kookplaat via een luchtuitlaat met een minimum doorsnede van 200cm² in de onderkast gepast ventileren.

5. Na de uitsnijwerkzaamheden de spaanders verwij-

6. De snijvlakken hittebestendig en waterdicht afdich-

Meubel voor circulatiefunctie voorbereiden

1. Indien nodig de achterwand van het meubel ver-

2. Bij de combinatie met een vlakkanaalbocht voor

de uitsparing in de achterwand de betreffende af- metingen in acht nemen.

3. Na de uitsnijwerkzaamheden de spaanders verwij-

4. De snijvlakken hittebestendig en waterdicht afdich-

Zelfklevende tape aanbrengen

De meegeleverde zelfklevende tape op de aanzet van het werkblad aanbrengen.

Apparaat inbouwen WAARSCHUWING‒Kans op letsel! Onderdelen die tijdens de montage toegankelijk zijn, kunnen scherp zijn en tot snijletsels leiden.

Draag veiligheidshandschoenen Het toestel is zwaar.

Om het apparaat te bewegen, zijn 2 personen ver- eist.

Alleen geschikte hulpmiddelen gebruiken.

Het apparaat voor circulatiefunctie →Pagina38, luchtrecyclage →Pagina37 of luchtrecyclage met circulatiekanaal →Pagina37 inbouwen. Opmerking:Het apparaat is uitsluitend bestemd voor vlakke inbouw. Apparaat voor circulatiefunctie met adapter inbou- wen Opmerking:Bij de installatie direct aan een niet geï- soleerde buitenmuur (µ≥0,5W/m²°C) adviseren we een configuratie met circulatiekanaal.

1. Bij circulatiefunctie de adapter en de geurfilters

2. Ervoor zorgen dat de afstand tussen apparaat en

meubelachterwand tussen 10 en 80 mm be- draagt. Adapter aanbrengen

1. Reinig en ontvet het lijmvlak rond de uitsnijding op

de achterwand van het meubel.

2. Plaats de adapter in de uitlaatopening aan de ach-

terkant van de kookplaat.

3. Verwijder de beschermfolie van de zelfklevende

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is

2. Het apparaat volledig in de uitsnijding van het

1. De adapter aan de middelste houder vasthouden

en met de zijdelingse houders tegen de meubel- achterwand in de onderkast schuiven en vastplak- ken.

2. Indien nodig de adapter tevens met schroeven be-

Apparaat voor circulatiefunctie met circulatieka- naal inbouwen

1. Bij circulatiefunctie de afdichting, het circulatieka-

naal, de diffusor en de geurfilters gebruiken.

De afmetingen voor de verschillende vlakkanaal- bochten in acht nemen. →Pagina34 Afdichting bevestigen

De afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen.

De vlakkanaalbocht in de uitlaatopening op de achterzijde van het apparaat aanbrengen.

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is

2. Het apparaat volledig in de uitsnijding van het

Buizen tussen apparaat en diffusor plaatsen

1. De componenten van het circulatiekanaal met el-

2. Het circulatiekanaal met de vlakkanaalbocht aan

de achterzijde van de kookplaat verbinden.

3. De diffusor met het circulatiekanaal verbinden.

Apparaat voor circulatiefunctie inbouwen

1. Bij de circulatiefunctie de afdichting en de akoesti-

sche filters gebruiken.

Aanwijzingen m.b.t. de luchtafvoerleiding aanhou- den. →Pagina36 Afdichting bevestigen

De afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen.

1. De vlakkanaalbocht in de uitlaatopening op de

achterzijde van het apparaat aanbrengen.

Apparaat in de uitsnijding van het werkblad plaatsen

1. Verifieer dat de aansluitkabel met het apparaat is

2. Het apparaat volledig in de uitsnijding van het

1. De luchtafvoerbuis bevestigen aan de bocht van

2. De verbinding met de afvoerluchtopening maken.

3. Verbindingspunten goed afdichten.

Filter plaatsen Opmerking:Bij circulatiefunctie het geurfilter aan- brengen. Bij afvoerluchtfunctie het akoestische filter aanbren- gen.

1. Let op de stroomrichting van het filter.

2. Twee van de filters links en rechts in het apparaat

plaatsen en naar voren schuiven.

3. De andere filters links en rechts in het apparaat

Het vetfilter plaatsen.

1. De aansluitgegevens op het typeplaatje in acht ne-

2. Bij 3N de kabel volgens de afbeelding op het

stopcontact aansluiten.

3. Bij 2N de kabel volgens de afbeelding op het

stopcontact aansluiten.

4. Bij 1N de kabel volgens de afbeelding op het

stopcontact aansluiten.

5. Bij 2 L /2N de kabel volgens de afbeelding op

het stopcontact aansluiten.

6. De kleuren van de kabels in acht nemen.

– BN: bruin – BU: blauw – GN/YE: groen en geel – BK: zwart – GY: grijs

7. Afhankelijk van het aansluittype indien nodig de af

fabriek geleverde adereindhulzen anders aanbren- gen.

8. Om indien nodig twee kabels te verbinden, een

adereindhuls plaatsen. ‒ De aders inkorten. ‒ De isolatie verwijderen. Functie controleren

1. Het apparaat inschakelen.

2. Indien , of brandt, is het apparaat

niet juist aangesloten.

• "Elektrische aansluiting controleren en corrige- ren", Pagina38

3. Wanneer er geen storing op het display van het

apparaat verschijnt, controleer dan de werking van de ventilator aan de hand van de gebruiksaanwij- zing. Elektrische aansluiting controleren en corrigeren

1. Het apparaat van de stroomaansluiting loskoppe-

2. Controleren of de aansluiting op het apparaat (af-

beelding 4) en de aansluiting aan de zijde van het gebouw (afbeelding 8) met het aansluitschema in deze montagehandleiding overeenkomen.

• "Elektrische aansluiting voorbereiden", Pagina35

• "Stroom aansluiten", Pagina38

3. Bij 3N de volgende afbeelding in acht nemen.

4. Bij 2N de volgende afbeelding in acht nemen.

5. Bij 1N de volgende afbeelding in acht nemen.

Voegen verzegelen Vereiste:Voor het voegen beslist een functietest uit- voeren.

1. De spleet rondom met geschikte, hittebestendige

Ongeschikte siliconelijm leidt bij werkbladen van natuursteen tot permanente verkleuringen.

2. De voeg gladmaken met een door de fabrikant

3. Volg de aanwijzingen voor de verwerking van de

4. De siliconelijm minstens 24uur laten drogen.

De droogduur is afhankelijk van de omgevings- temperatuur.

5. Het apparaat pas in bedrijf nemen wanneer de sili-

cone volledig is gedroogd. Display omschakelen naar circulatiefunctie

1. Indien nodig voor de circulatiefunctie het display

van de elektronische regeling naar de basisinstel- lingen omschakelen.39

2. Het hoofdstuk "Basisinstellingen" in de gebruiks-

aanwijzing in acht nemen. Apparaat demonteren LET OP! Gereedschappen kunnen het apparaatframe bescha- digen.

Het apparaat er niet van bovenaf uittillen.

1. Haal de stekker van het apparaat uit het stopcon-

2. Het luchtafvoerkanaal verwijderen of de luchtcircu-

latieverbindingen loskoppelen.

3. De siliconenkit verwijderen.

4. Het apparaat van onderaf naar buiten drukken.
