INSTRUKCJA OBSŁUGI 081.114A Laserliner

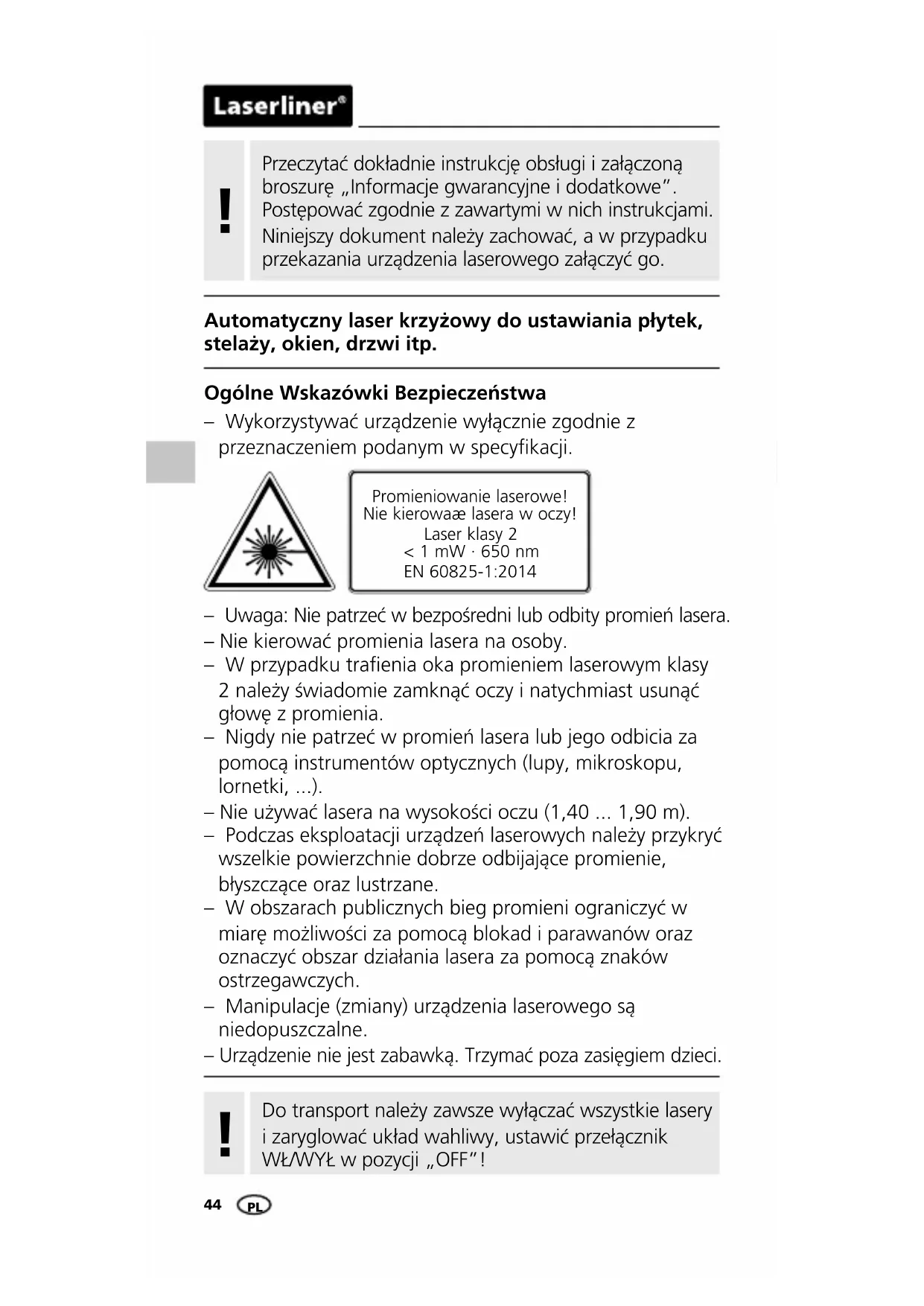

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Automatyczny laser krzyżowy do ustawiania płytek, stelaży, okien, drzwi itp.

Ogólne Wskazówki Bezpieczeństwa

- Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.

Promieniowanie laserowe! Nie kierowae lasera w oczy! Laser klasy 2 < 1 mW · 650 nm EN 60825-1:2014

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.

– Nie kierować promienia lasera na osoby.

- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.

– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).

- Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.

– W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.

– Urządzenie nie jest zabawką. Trzymać poza zasięgiem dzieci.

Do transport należy zawsze wyłącać wszystkie lasery i zaryglować układ wahliwy, ustawić przełącznik WŁ/WYŁ w pozycji „OFF“!

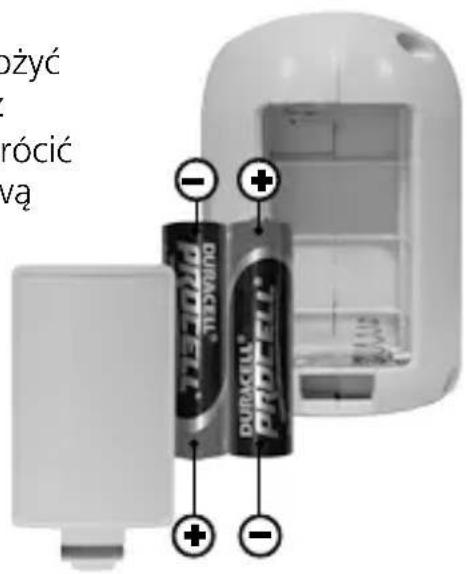

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (2 x typ AA) zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

pżyć rócić vą - + + - + -

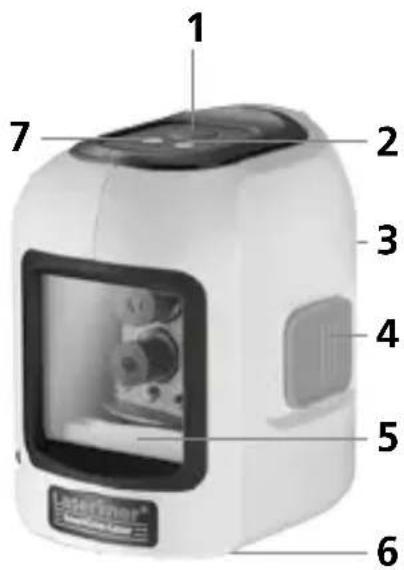

1 2 3 4 5 6 7

1 Selektor linii laserowych / Trybu odbiornika ręcznego
2 Dioda niwelacji Czerwona: Niwelacja wyłączona Zielona: Niwelacja włączona
3 Komora baterii (tył)
4 Przełącznik WŁ./WYŁ., zabezpieczenie do transportu
5 Okienko promieni lasera
6 Gwint statywu 1/4" (od dołu)
7 Dioda trybu odbiornika ręcznego

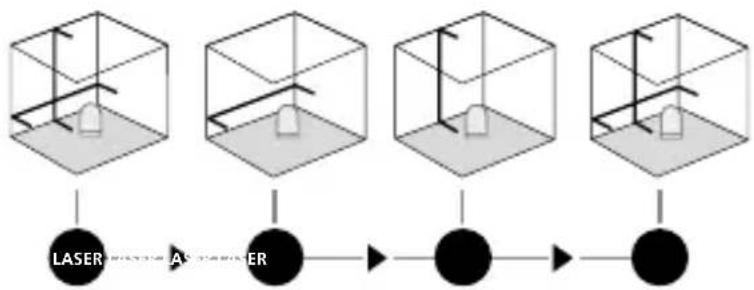

2 Niwelowanie poziome i pionowe

Zwolnić zabezpieczenie transportowe i ustawić wyłącznik w pozycji „ON”. Pojawia się krzyż laserowy. Przyciskiem wyboru można oddzielnie włączać i wyłączać linie laserowe.

Laserliner®

!

Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Dioda LED (2) świeci stałym zielonym światłem. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 5°, linie laserowe migają, a dioda LED (2) świeci na czerwono. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji. Dioda LED (2) ponownie świeci na zielono, a linie laserowe świecą stale.

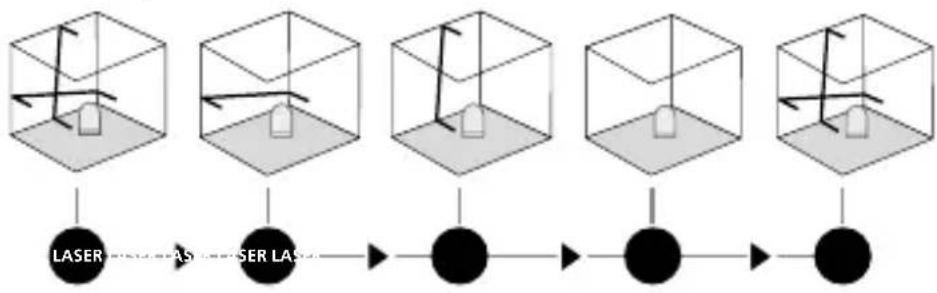

3Tryb nachylenia

Nie zwalniać zabezpieczenia transportowego i ustawić wyłącznik w pozycji „OFF”. Przyciskiem wyboru włączyć i wybrać lasery. Można teraz wygenerować skośne płaszczyzny. W tym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie są już ustawiane automatycznie. Dioda LED (2) świeci na czerwono.


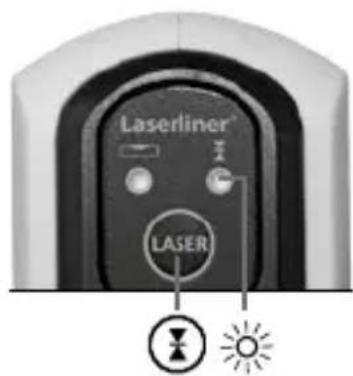

4 Tryb odbiornika ręcznego Opcjonalnie: Praca z odbiornikiem lasera RX

Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera (opcja). W celu pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez długie przyciśnięcie przycisku 1 (tryb odbiornika ręcznego wł./ wył.).

Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe.

Laserliner® LASER

!

Należy przestrzegać instrukcji obsługi odbiornika lasera do laserów liniowych.

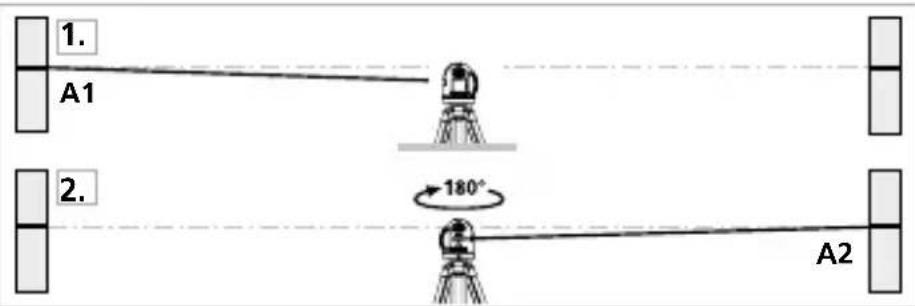

Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu

(KRZYŻ LASEROWY WŁĄCZONY). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2. Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia.

1. A1 2. 180° A2

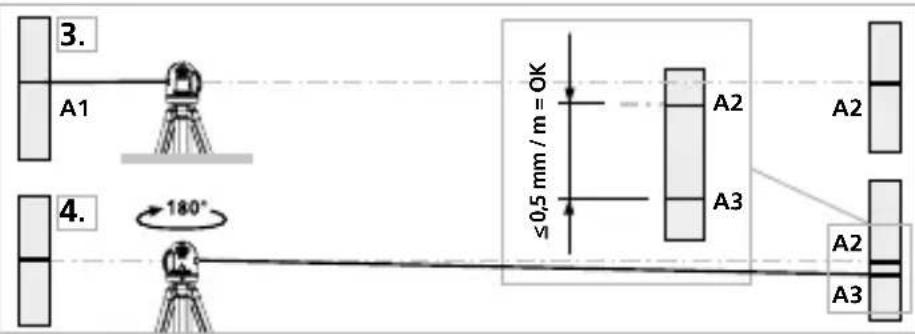

Kontrola Kalibracji

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,5 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem. UMAREX-LASERLINER.

Laserliner®

Sprawdzanie linii pionowej

Instrument ustawić ok. 5m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 2,5 mm.

Sprawdzanie linii poziomej

Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C.

Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 2,5 mm). Pomiar powtórzyć przesuwając laser w lewo.

≤ 2,5 mm = OK B 2,5 m C

Należy regularnie sprawdzać kalibrację przed użyciem, po zakończeniu transportu i po dłuższym przechowywaniu.

Dane techniczne

Zmiany zastrzeżone. 04.17

Automatyczne poziomowanie (zakres)	± 5°
Dokładność ± 0,5 mm / m
Zakres Pracy (zależny od warunków oświetlenia)	10 m
Długość fali lasera 650 nm
Klasa lasera 2 / < 1 mW
Pobór mocy	2 x 1,5 V baterie alkaliczne (typu AA, LR6)
Czas pracy baterie	15 godzin (baterie alkaliczne)
Temperatura pracy 0°C ... +40°C
Temperatura składowania -10 °C ... +70 °C
Wymiary (szer. x wys. x gł.) 55 x 85 x 75 mm
Masa (z baterie) 260 g

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

www.laserliner.com/info

CE —
