MANUALE UTENTE 081.114A Laserliner

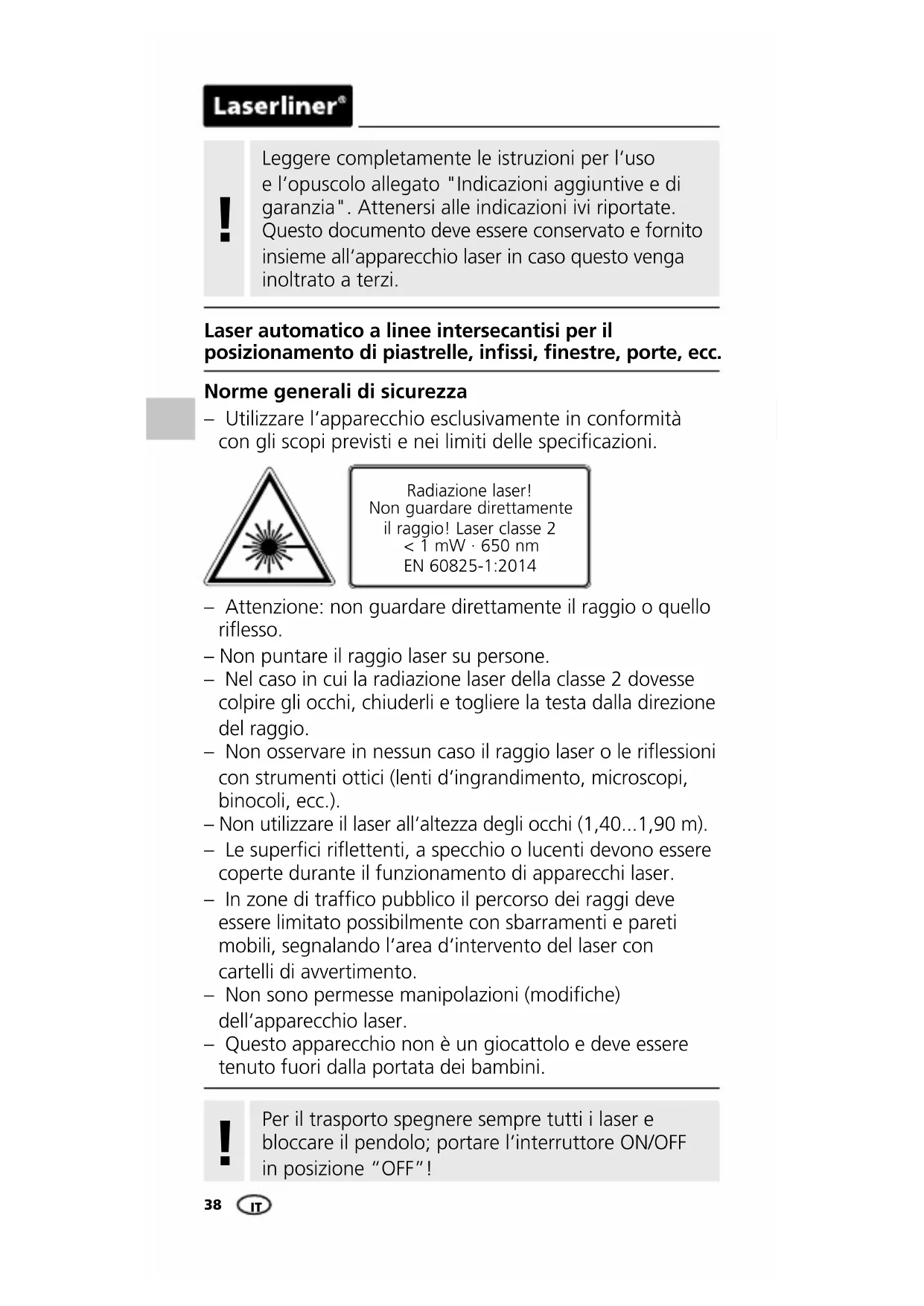

Leggere completamente le istruzioni per l'uso e l'opuscolo allegato "Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser automatico a linee intersecantisi per il posizionamento di piastrelle, infissi, finestre, porte, ecc.

Norme generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014

• Attenzione: non guardare direttamente il raggio o quello riflesso.
  – Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40...1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Questo apparecchio non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore ON/OFF in posizione "OFF"!

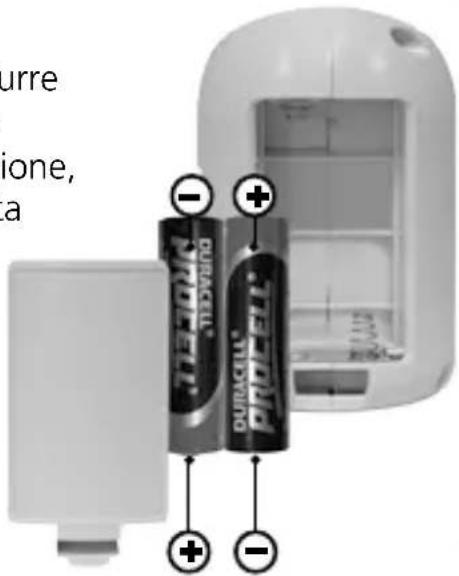

Aprire il vano batterie e introdurre le batterie (2 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

urre ione, a - + + - PURACELL PURACELL + -

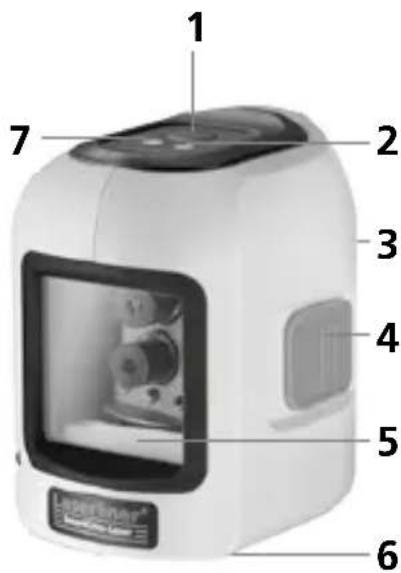

1 2 3 4 5 6 7

1 Tasto di selezione linee laser / Modalità di ricezione manuale
2 LED del livellamento rosso: livellamento spento verde: livellamento acceso
3 Vano batterie (lato posteriore)
4 Interruttore ON/OFF; sicura di trasporto
5 Finestra di uscita laser
6 Filettatura del treppiede 1/4" (lato inferiore)
7 LED modalità di ricezione manuale

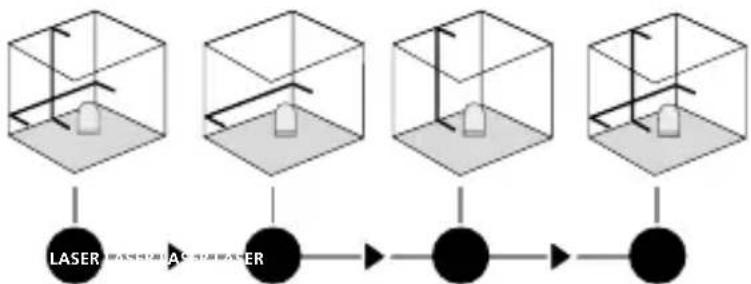

2Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e portare l'interruttore ON/OFF in posizione "ON". Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED (2) rimane acceso in verde. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 5°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED (2). Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. La luce del LED (2) diventa verde e le linee laser emettono una luce costante.

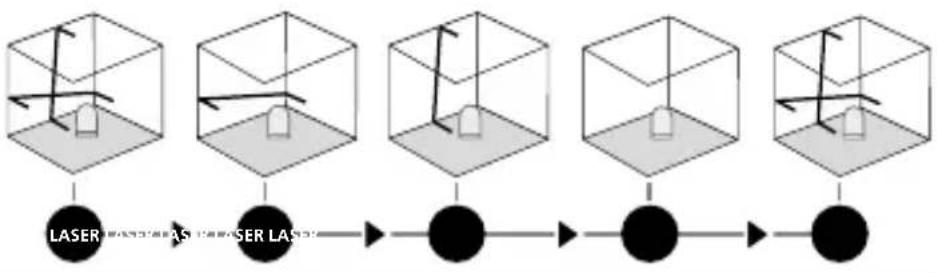

3Modalità d'inclinazione

Non sbloccare la sicura di trasporto e portare l'interruttore ON/OFF in posizione "OFF". Con il tasto di selezione accendere e selezionare i laser. È ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. I LED (2) emettono una luce rossa costante.


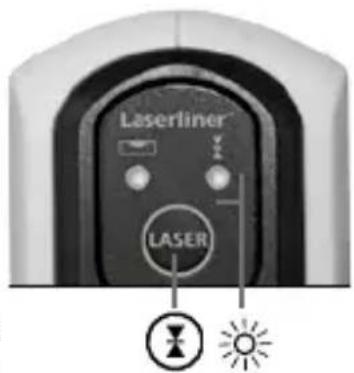

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX

Utilizzare il ricevitore laser RX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto a lungo il tasto 1 (modalità di ricezione manuale on/off). Le linee laser iniziano

a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Laserliner LASER

!

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

Verifica della calibratura

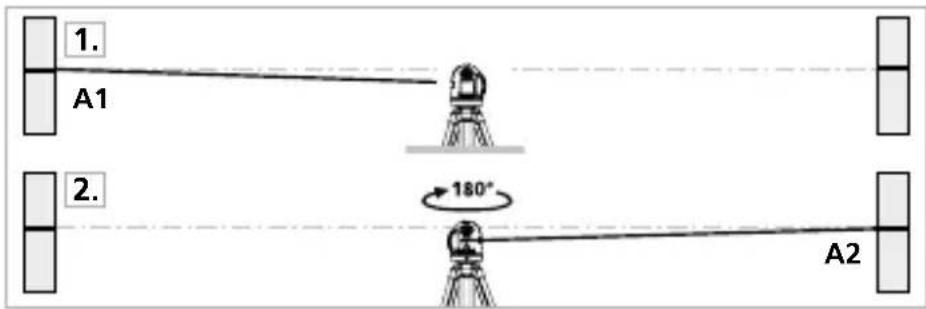

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (CROCE DI COLLIMAZIONE ATTIVA). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

1. A1 2. 180° A2

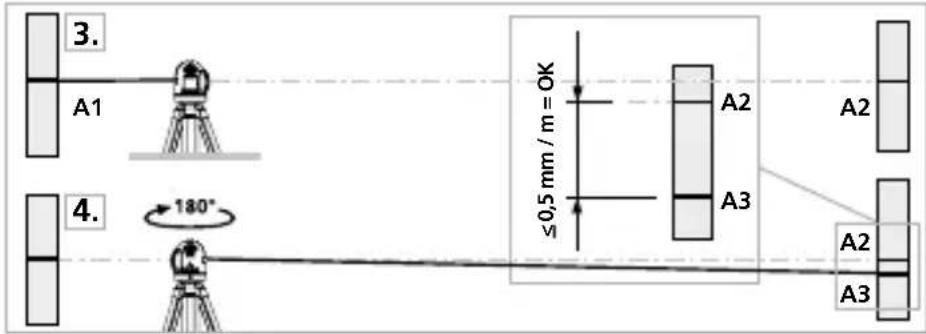

Esecuzione

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,5 mm/m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Laserliner®

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 2,5 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser.

Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra

e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2,5 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

≤ 2,5 mm = OK B 2,5 m C

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Dati tecnici
Con riserva di modifiche tecniche (04.17)

Range di autolivellamento	± 5°
Precisione	± 0,5 mm/m
Portata (in funzione della luminosità ambiente)	10 m
Lunghezza delle onde laser	650 nm
Classe laser	2 / < 1 mW
Alimentazione	2 batterie alcaline da 1,5 V (tipo AA, LR6)
Durata di esercizio	15 ore (batterie alcaline)
Temperatura d'esercizio	0°C...+40°C
Temperatura di stoccaggio	-10°C...+70°C
Dimensioni (L x H x P)	55 x 85 x 75 mm
Peso (con batterie)	260 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info

CE —
