081.114A - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ristiviivasuuntauslaser
Merkki	Laserliner
Malli	081.114A
Laserluokka	2
Aallonpituus	650 nm (punainen)
Laserteho	< 1 mW
Automaattitasauksen alue	± 5°
Tasaus tarkkuus	± 0,5 mm/m
Työsäde	10 m (valoisuuden mukaan)
Virtalähde	2 AA alkaliparistoa (LR6) 1,5 V
Käyttöaika	15 h (alkaliparistot)
Mitat (P x K x S)	55 x 85 x 75 mm
Paino (paristot mukaan lukien)	260 g
Jalustan kierre	1/4"
Käyttölämpötila	0°C - +40°C
Säilytyslämpötila	-10°C - +70°C
Viivatyypit	Vaaka- ja pysty (risti)
Kallistustila	Kyllä (kuljetuslukitus pois päältä)
Manuaalinen vastaanotintila	Kyllä (valinnaiselle laservastaanottimelle)
Tasauksen ilmaisin	Vihreä LED (tasaus käytössä) / punainen (pois käytöstä)
Kuljetuslukitus	Kyllä (PÄÄLLE/POIS -kytkin)
Turvallisuus	Älä katso säteeseen, luokka 2
Huolto	Puhdista pehmeällä ja kuivalla liinalla
Korjattavuus	Ota yhteyttä UMAREX-LASERLINER-huoltoon
Yhdenmukaisuus	EU-direktiivit, WEEE

Usein kysytyt kysymykset - 081.114A Laserliner

Kuinka paristot asennetaan?

Avaa takana oleva paristolokero. Aseta 2 AA (LR6) alkaliparistoa napaisuusmerkkien mukaisesti.

Kuinka lasertaso kytketään päälle?

Vapauta kuljetuslukitus kääntämällä PÄÄLLE/POIS-kytkin ON-asentoon. Laserristi ilmestyy.

Mitä punainen LED-valo tarkoittaa?

Punainen LED ilmaisee, että automaattinen tasaus on pois käytöstä tai laite on ±5° tasausalueen ulkopuolella.

Kuinka kallistustilaa käytetään?

Älä vapauta kuljetuslukitusta. Aseta kytkin OFF-asentoon, paina sitten valintapainiketta aktivoidaksesi laserit. LED pysyy punaisena.

Mihin kuljetuslukitusta käytetään?

Kuljetuslukitus suojaa sisäistä heiluria kuljetuksen aikana. Se on vapautettava automaattista tasausta varten ja lukittava kuljetuksen ajaksi.

Kuinka laitteen kalibrointi tarkistetaan?

Aseta laite kahden seinän keskelle, joiden välimatka on vähintään 5 m. Merkitse pisteet A1 ja A2 180° kierron jälkeen. Lähellä seinää merkitse A3. Jos A2:n ja A3:n ero ylittää 0,5 mm/m, säätö on tarpeen.

Voinko käyttää laservastaanotinta tämän laitteen kanssa?

Kyllä, aktivoimalla manuaalinen vastaanotintila painamalla valintapainiketta pitkään. Viivat tummuvat, mutta vastaanotin havaitsee ne.

Mikä on lasertason tarkkuus?

Tarkkuus on ±0,5 mm metrin etäisyydellä.

Mitä tehdä, jos laserlinjat vilkkuvat?

Vilkunta ilmaisee, että laite on automaattitasausalueen ulkopuolella. Aseta laite vakaammalle pinnalle tai ±5° rajojen sisälle.

Kuinka lasertaso huolletaan?

Puhdista laserin lähtöikkunat pehmeällä ja kuivalla liinalla. Älä käytä liuottimia. Säilytä laitetta suojakotelossaan.

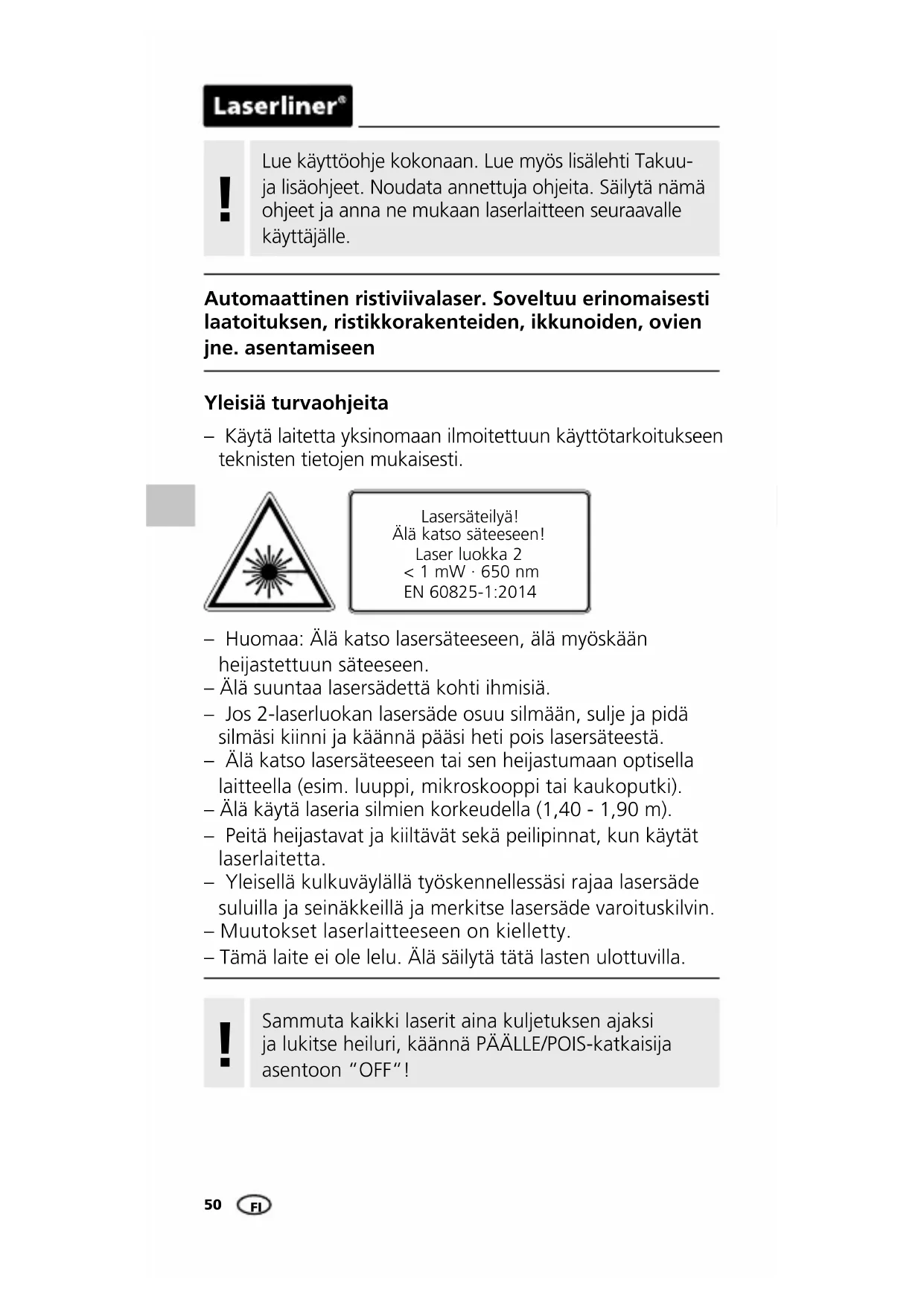

KÄYTTÖOHJE 081.114A Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuuja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

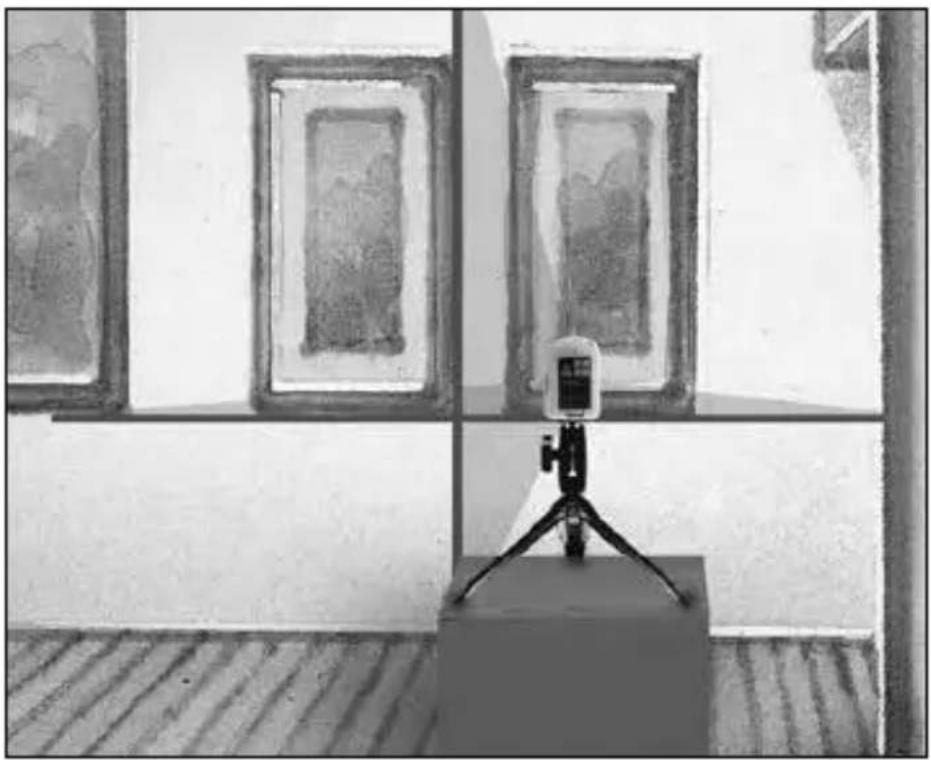

Automaattinen ristiviivalaser. Soveltuu erinomaisesti laatoituksen, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen

Yleisiä turvaohjeita

- Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.

- Älä suuntaa lasersädettä kohti ihmisiä.

- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.

- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).

- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).

- Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.

- Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

- Muutokset laserlaitteeseen on kielletty.

– Tämä laite ei ole lelu. Älä säilytä tätä lasten ulottuvilla.

Sammuta kaikki laserit aina kuljetuksen ajaksi ja lukitse heiluri, käännä PÄÄLLE/POIS-katkaisija asentoon "OFF"!

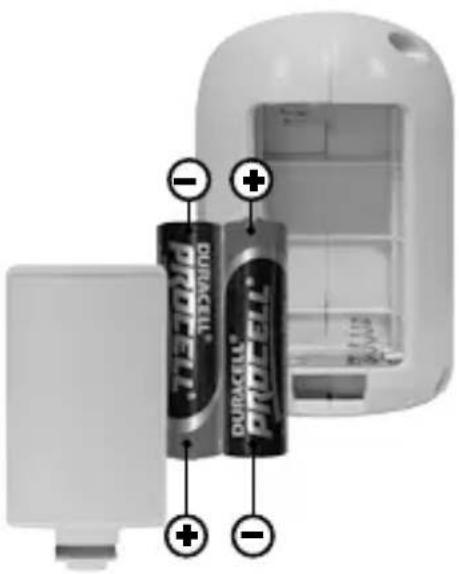

1Paristojen asettaminen

Avaa paristolokero ja aseta paristot (2 x tyyppi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

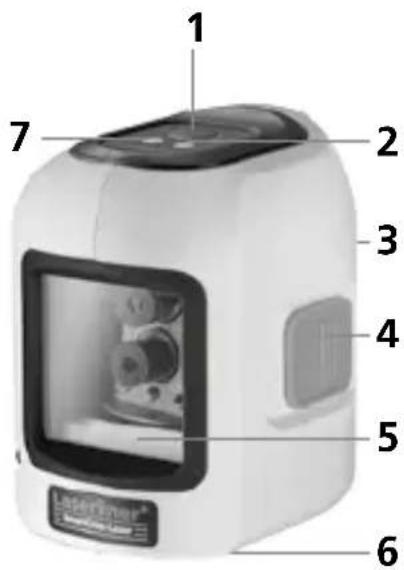

1 Laserlinjojen valintapainike / Käsivastaanotintila
2 LED-tasaus punainen: tasaus OFF vihreä: tasaus ON
3 Paristolokero (takasivulla)
4 PÄÄLLE/POIS-kytkin ja kuljetuslukitus
5 Lasersäteen ulostuloikkuna
6 Jalustan kierre 1/4" (pohjassa)
7 LED-käsivastaanotintila

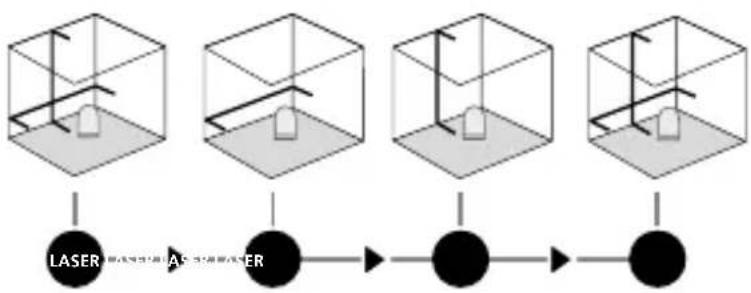

2Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus, käännä ON/OFF-kytkin asentoon "ON". Laserristi näkyy. Yksittäiset laserviivat voi valita valintapainikkeella.

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Punainen LED-valo (2) palaa jatkuvasti vihreänä. Kun laite on Automaattisen tasausalueen 5° ulkopuolella, laserviivat vilkkuvat ja punainen LED-valo (2) syttyy. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella. Vihreä LED-valo (2) syttyy ja laserviivat palavat jatkuvasti.

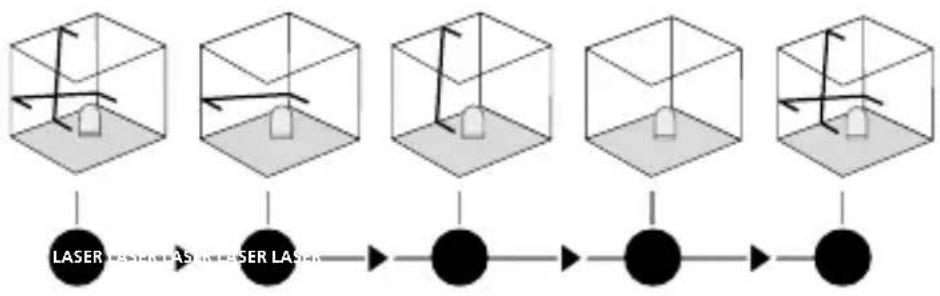

3Kallistusasetus

Älä avaa kuljetusvarmistusta, käännä ON/OFF-kytkin asentoon OFF. Käynnistä ja valitse laserviiva valintapainikkeella. Nyt voit mitata kaltevia pintoja. Tässä tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivät enää tasaudu automaattisesti. Punainen LED-valo (2) palaa jatkuvasti.


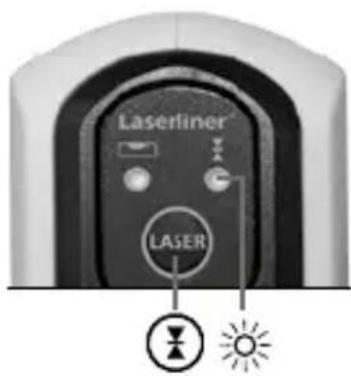

4 Käsivastaanotintila

Valinnaisesti: Työskentely laservastaanottimella RX

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Työskennelläksesi käsivastaanottimen kanssa kytke laserlaite käsivastaanotintilaan painikkeen 1 (käsivastaanotintila pälle/pois) pitkällä painalluksella. Laserviivat sykkivät nyt korkealla taajuudella.

Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

!

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

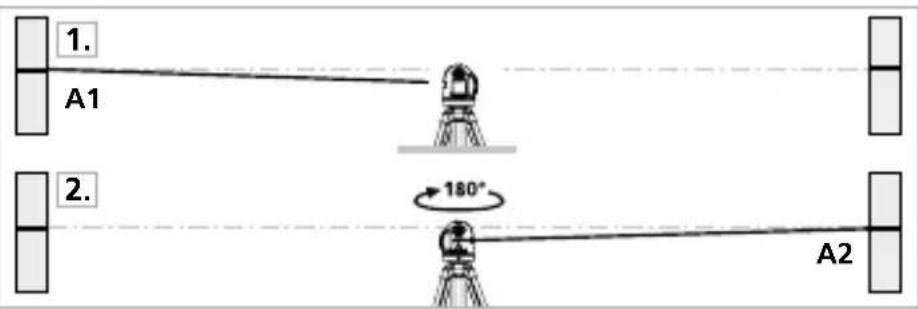

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (LASERRISTI PÄÄLLÄ). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään.
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

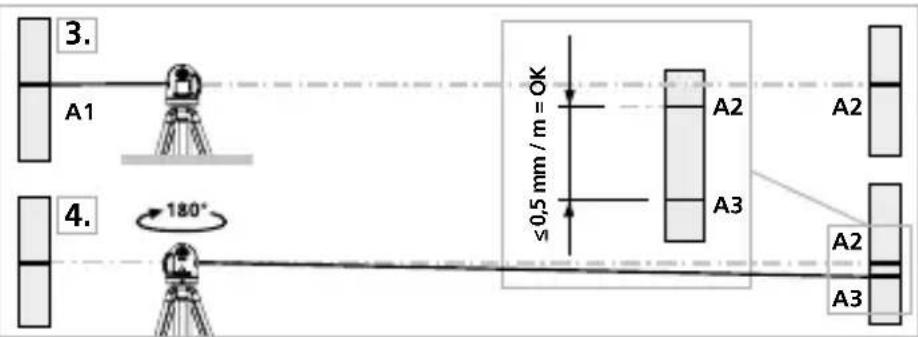

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,5 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Laserliner®

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 2,5 mm.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi.

Merkitse piste B seinään.

Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C.

Tarkista onko pisteestä C lähtevä vaakaviiva ± 2,5 mm:n tarkkuudella samalla korkeudella pisteen B kanssa.

Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista kalibrointi säännöllisesti ennen käyttöä ja kuljetuksen sekä pitkän säilytyksen jälkeen.

Tekniset tiedot
Tekniset muutokset mahdollisia. 04.17

Automaattitasausalue ± 5^
Tarkkuus ± 0,5 mm / m
Työalue (valo-olosuhteista riippuen)	10 m
Laserin aallonpituus 650 nm
Laser luokka 2 / < 1 mW
Virransyöttö	2 x V alkaliparistoa (typpi AA, LR6)
Paristojen käyttöikä 15 h (alkaliparistoa)
Käyttölämpötila 0°C ... +40°C
Varaston lämpötila -10 °C ... +70 °C
Mitat (L x K x S) 55 x 85 x 75 mm
Paino (sis. paristot) 260 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info
