081.114A - Laserwasserwaage Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser-Nivelliergerät
Marke	Laserliner
Modell	081.114A
Laserklasse	2
Wellenlänge	650 nm (rot)
Laserleistung	< 1 mW
Selbstnivellierbereich	± 5°
Nivelliergenauigkeit	± 0,5 mm/m
Arbeitsbereich	10 m (je nach Helligkeit)
Stromversorgung	2 AA-Alkalibatterien (LR6) 1,5 V
Betriebsdauer	15 h (Alkalibatterien)
Abmessungen (L x H x T)	55 x 85 x 75 mm
Gewicht (mit Batterien)	260 g
Stativgewinde	1/4"
Betriebstemperatur	0°C bis +40°C
Lagertemperatur	-10°C bis +70°C
Linientypen	Horizontal und vertikal (Kreuz)
Neigungsmodus	Ja (mit deaktivierter Transportsicherung)
Manueller Empfängermodus	Ja (für optionalen Laserempfänger)
Nivellieranzeige	Grüne LED (Nivellierung aktiv) / rot (deaktiviert)
Transportsicherung	Ja (EIN/AUS-Schalter)
Sicherheit	Nicht in den Strahl blicken, Klasse 2
Wartung	Mit einem weichen, trockenen Tuch reinigen
Reparierbarkeit	Kundendienst UMAREX-LASERLINER kontaktieren
Konformität	EU-Richtlinien, WEEE

Häufig gestellte Fragen - 081.114A Laserliner

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach auf der Rückseite. Legen Sie 2 AA-Alkalibatterien (LR6) unter Beachtung der Polaritätssymbole ein.

Wie schalte ich das Lasernivelliergerät ein?

Lösen Sie die Transportsicherung, indem Sie den EIN/AUS-Schalter auf ON stellen. Das Laserkreuz erscheint.

Was bedeutet die rote LED?

Die rote LED zeigt an, dass die automatische Nivellierung deaktiviert ist oder das Gerät außerhalb des Nivellierbereichs von ±5° liegt.

Wie verwende ich den Neigungsmodus?

Lösen Sie die Transportsicherung nicht. Stellen Sie den Schalter auf OFF, drücken Sie dann die Auswahltaste, um die Laser zu aktivieren. Die rote LED bleibt an.

Wozu dient die Transportsicherung?

Die Transportsicherung sichert das innere Pendel während des Transports. Sie muss für die automatische Nivellierung gelöst und beim Transport verriegelt werden.

Wie überprüfe ich die Kalibrierung des Geräts?

Platzieren Sie das Gerät in der Mitte von zwei Wänden mit mindestens 5 m Abstand. Markieren Sie die Punkte A1 und A2 nach einer 180°-Drehung. Nahe der Wand markieren Sie A3. Wenn der Abstand zwischen A2 und A3 0,5 mm/m überschreitet, ist eine Justierung erforderlich.

Kann ich einen Laserempfänger mit diesem Gerät verwenden?

Ja, indem Sie den manuellen Empfängermodus durch langes Drücken der Auswahltaste aktivieren. Die Linien werden dunkler, sind aber mit dem Empfänger erkennbar.

Wie genau ist das Lasernivelliergerät?

Die Genauigkeit beträgt ±0,5 mm pro Meter Entfernung.

Was tun, wenn die Laserlinien blinken?

Das Blinken zeigt an, dass das Gerät außerhalb des Selbstnivellierbereichs liegt. Positionieren Sie das Gerät auf einer stabileren Oberfläche oder innerhalb der ±5°-Grenze neu.

Wie pflege ich das Lasernivelliergerät?

Reinigen Sie die Laser-Austrittsfenster mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel. Bewahren Sie das Gerät in seiner Schutztasche auf.

BEDIENUNGSANLEITUNG 081.114A Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Der automatische Kreuzlinien-Laser zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc.

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

Zum Transport immer alle Laser ausschalten und Pendelarretieren, AN/AUS-Schalter (4) nach rechts schieben.

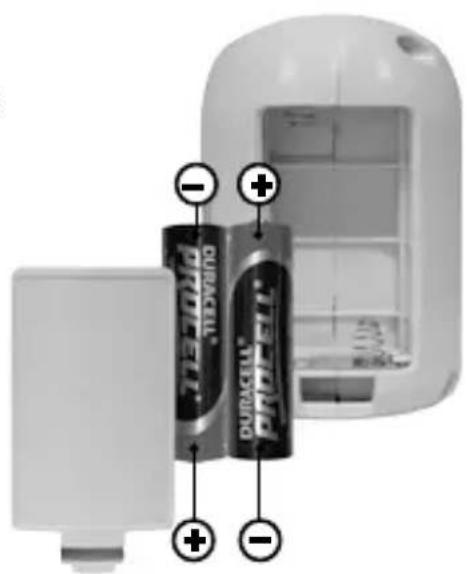

1 Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

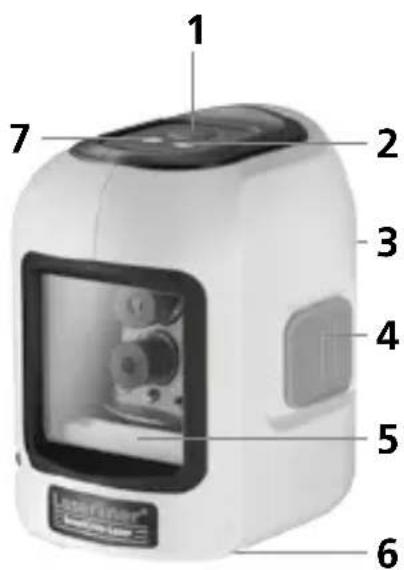

1 Wahltaste Laserlinien / Handempfängermodus
2 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
3 Batteriefach (Rückseite)
4 AN/AUS-Schalter; Transportsicherung
5 Laseraustrittsfenster
6 1/4"-Stativgewinde (Unterseite)
7 LED Handempfängermodus

2 Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, AN/AUS-Schalter nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Laserliner®

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken die Laserlinien und die LED (2) leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED (2) wechselt wieder auf grün und die Laserlinien leuchten konstant.

3Neigungsmodus

Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben. Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die LED (2) leuchtet konstant rot.

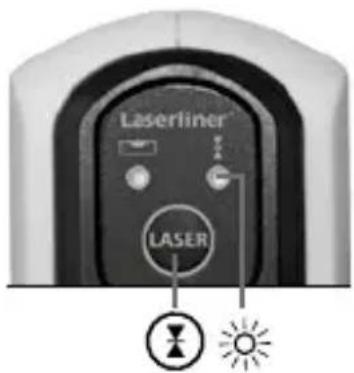

4 Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 1 (Handempfängermodus ein / aus) in den Handempfängermodusschalten.

Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

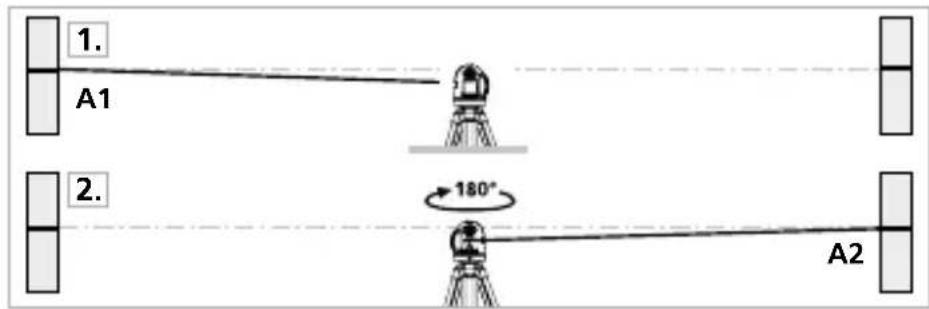

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

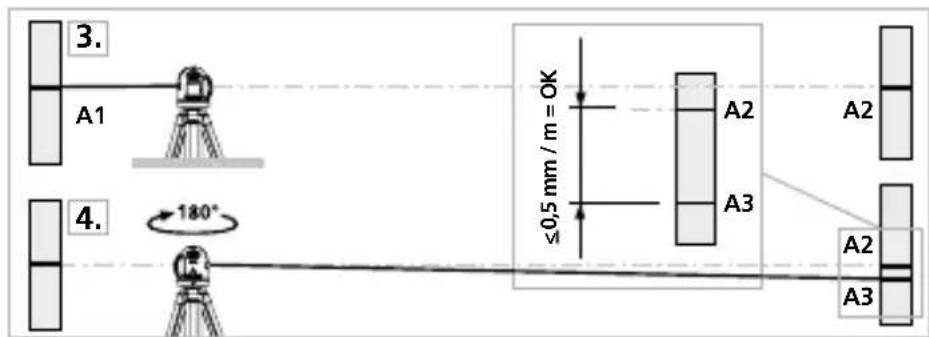

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Laserliner®

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2,5 mm beträgt.

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten
Technische Änderungen vorbehalten. 04.17

Selbstnivellierbereich ± 5°
Genauigkeit	± 0,5 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig)	10 m
Laserwellenlänge	650 nm
Laserklasse	2 / < 1 mW
Stromversorgung	2 x 1,5 V Alkalibatterien (Typ AA, LR6)
Betriebsdauer	15 Std. (Alkalibatterien)
Betriebstemperatur 0°C ... +40 °C
Lagertemperatur -10°C ... +70 °C
Abmessungen (B x H x T)	55 x 85 x 75 mm
Gewicht (inkl. Batterien)	260 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info
