BRUGSANVISNING 081.114A Laserliner

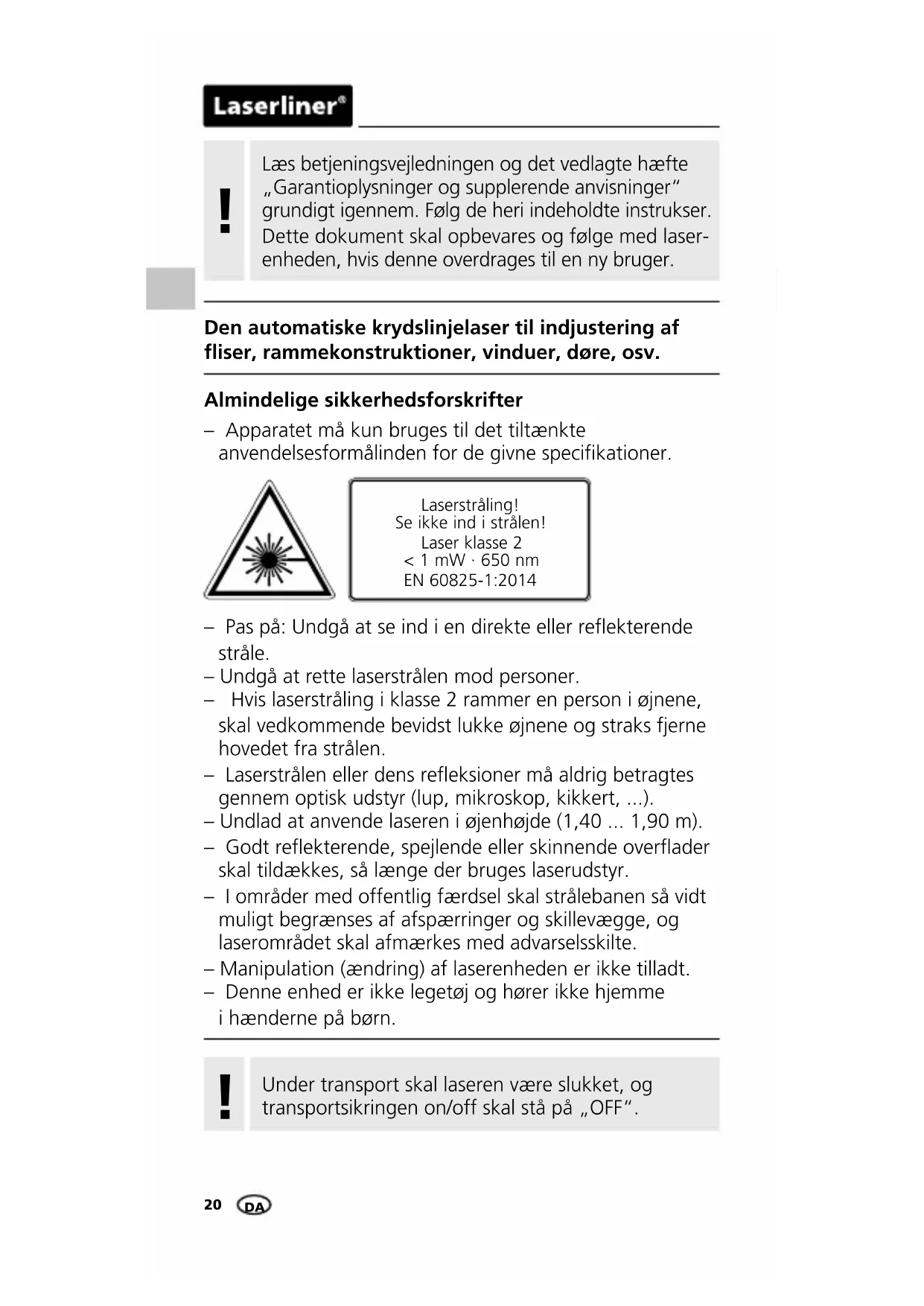

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laser-enheden, hvis denne overdrages til en ny bruger.

Den automatiske krydslinjelaser til indjustering af fliser, rammekonstruktioner, vinduer, døre, osv.

Almindelige sikkerhedsforskrifter

- Apparatet må kun bruges til det tiltænkte anvendelsesformålinden for de givne specifikationer.

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Denne enhed er ikke legetøj og hører ikke hjemme i hænderne på børn.

!

Under transport skal laseren være slukket, og transportsikringen on/off skal stå på „OFF“.

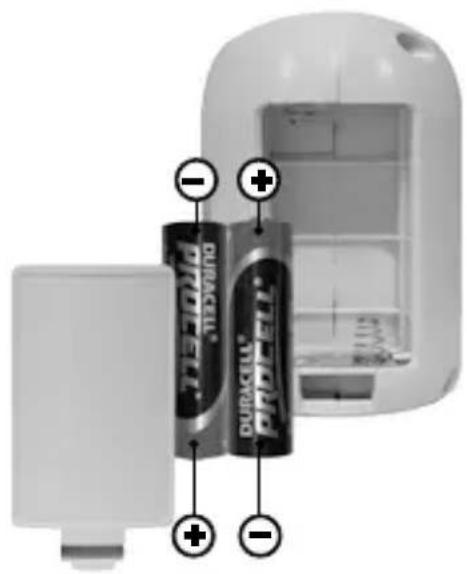

1 sætning af batterier

Åbn batterihuset og læg batterierne (2 x Type AA) i. Vær opmærksom på de angivne poler.

1 Tast til valg af laserlinje / Håndmodtagermodus
2 LED Nivellering rød: Nivellering FRA grøn: Nivellering TIL
3 Batterirum (bagside)
4 TIL/FRA-kontakten medtransportsikring
5 Lasers udgangsrude
6 1/4" gevindbøsning (underside)
7 LED Håndmodtagermodus

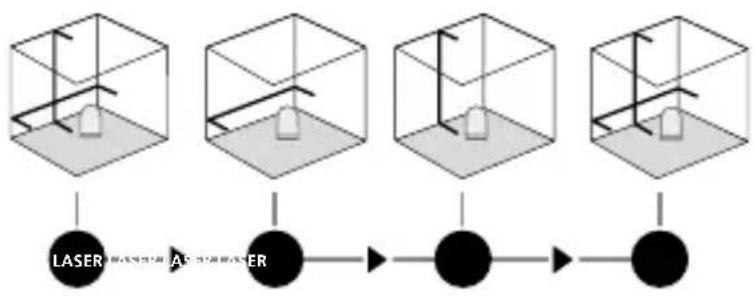

2 Horisontal og vertikal nivellering

Man løsner transportsikringen og stiller TIL/FRA-kontakten på "ON". Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

Til horisontal og vertikal nivellering skal transport-sikringen være løsnet. LED (2) lyser konstant grøn. Så snart apparatet er uden for det automatiske nivelleringsområde på 5°, blinker laserlinjerne, og lysdioden (2) løser rødt. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Lysdioden (2) skifter igen til grønt, og laserlinjerne lyser konstant.

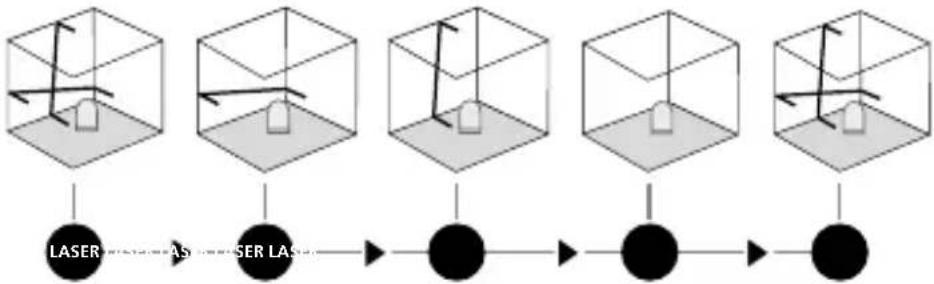

3Hældningsmodus

Undlad at løsne transportsikringen, og stil TIL/FRA-kontakten på "OFF". Aktivér og vælg laserne via valgtasten. Nu kan der anlægges skæve niveauer. I denne modus kan der hverken nivelleres horisontalt eller vertikalt, da laserlinjerne ikke længere indjusterer sig automatisk. Lysdioden (2) lyser konstant rødt.


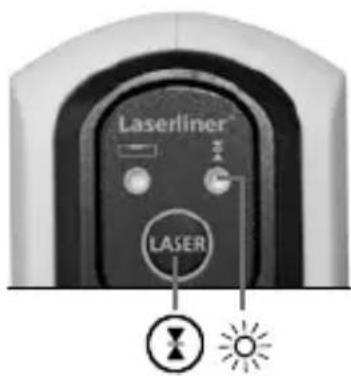

4 Håndmodtagermodus

Ekstraudstyr: Arbejdet med lasermodtageren RX

Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at holde knappen 1 (håndmodtagermodus til/fra) inde i et stykke tid. Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Laserliner® LASER

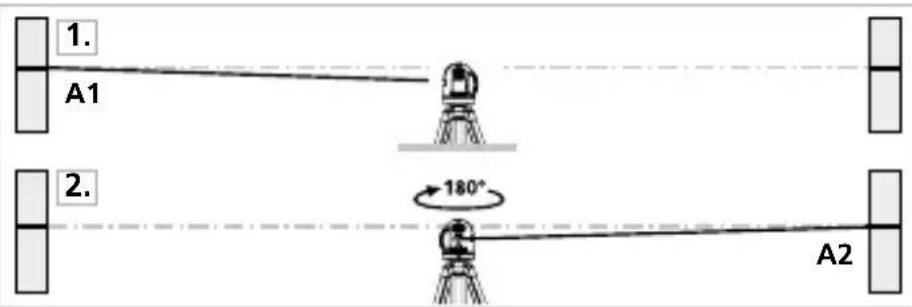

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transportsikringen fra og tænd for instrumentet (LASERKRYDSET AKTIVERES). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1. A1 2. 180° A2

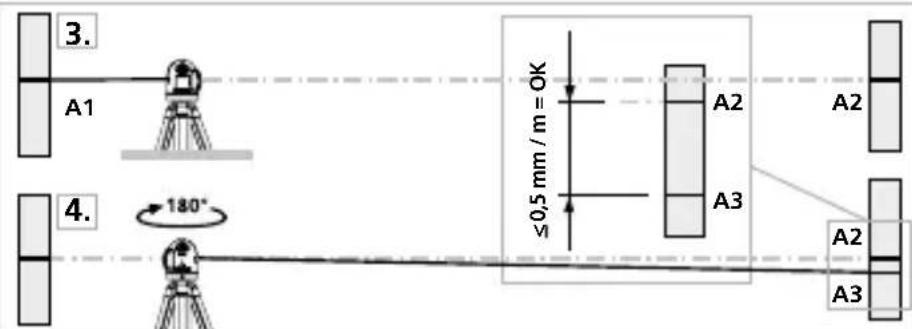

Kontrol af retvisning

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

3. A1 ≤0,5 mm / m = OK 4. 180° A2 A2 A3 A2 A3

Hvis A2 og A3 ligger mere end 0,5 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Laserliner®

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2,5 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laser-krydset drejes ca. 2,5 m til

≤ 2,5 mm = OK B 2,5 m C

højre. Den vandrette streg må ikke afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Tekniske data
Forbehold for tekniske ændringer. 04.17

Selvnivelleringsområde ± 5°
Nøjagtighed ± 0,5 mm / m
Rækkevidde (afhængig af lysforhold)	10 m
Laserbølgelængde 650 nm
Laserklasse 2 / < 1 mW
Strømforsyning	2 x 1,5 V alkalibatterier (type AA, LR6)
Drifttid	15 timer (alkalibatterier)
Arbejdstemperatur 0°C ... +40°C
Opbevaringstemperatur -10 °C	... +70 °C
Mål (b x h x l) 55 x 85 x 75 mm
Vægt (inkl. batterier) 260 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info
