GEBRUIKSAANWIJZING 081.114A Laserliner

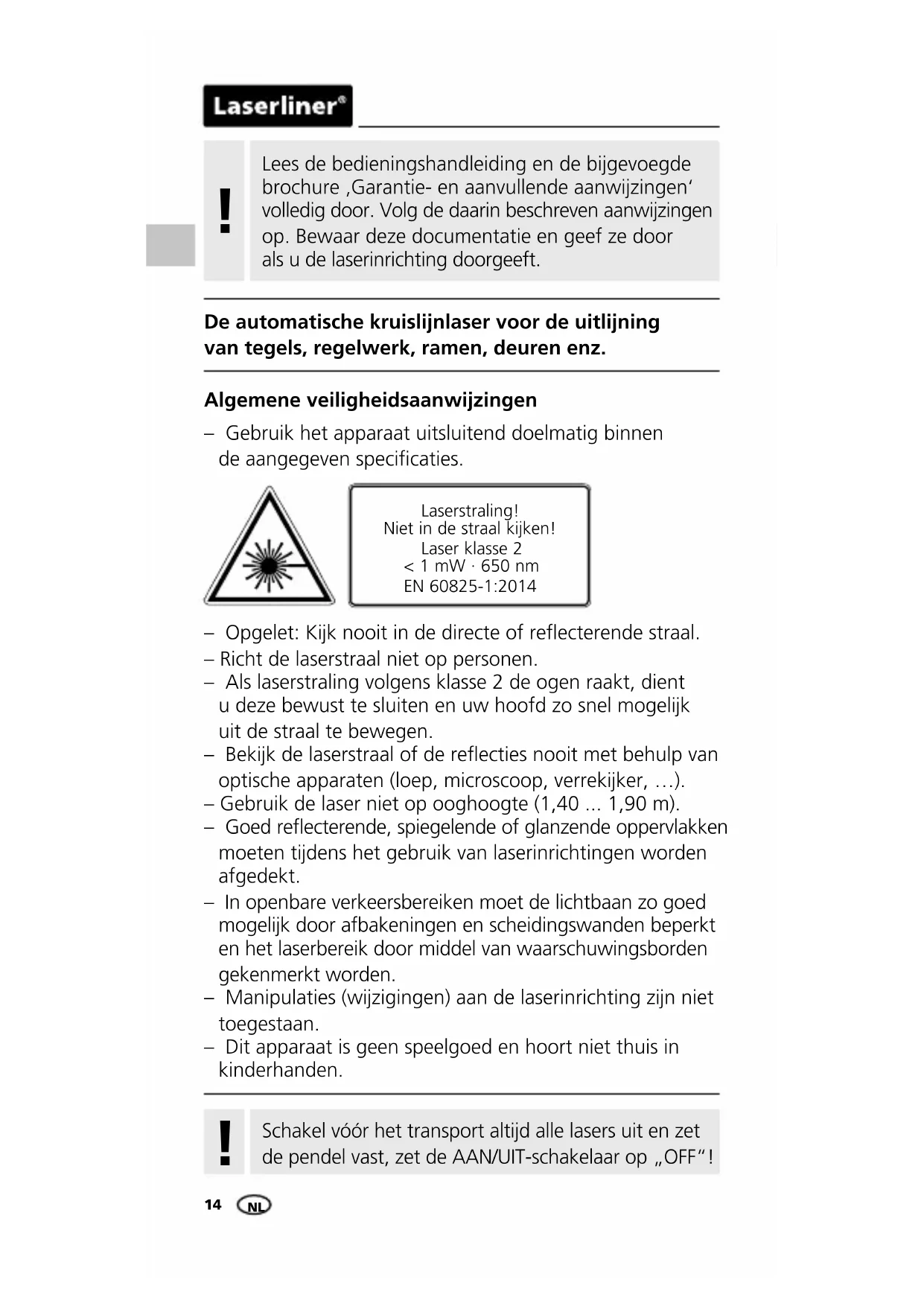

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

De automatische kruislijnlaser voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

- Opgelet: Kijk nooit in de directe of reflecterende straal.

– Richt de laserstraal niet op personen.

- Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

- Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

- Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

- Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.

- In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

- Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

- Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

!

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, zet de AAN/UIT-schakelaar op „OFF“!

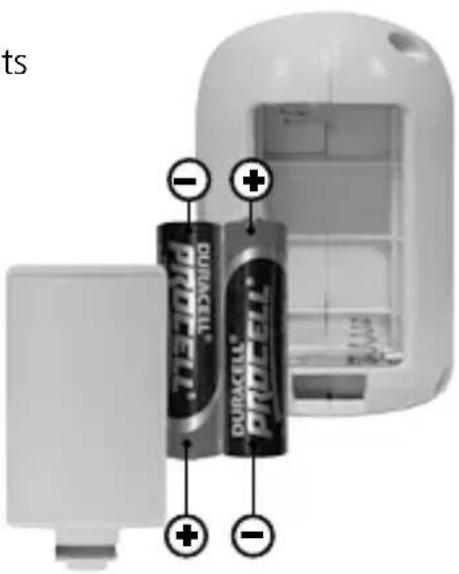

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen (2 x type AA) overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

ts - + - DURACU PROTELL

1 2 3 4 5 6 7

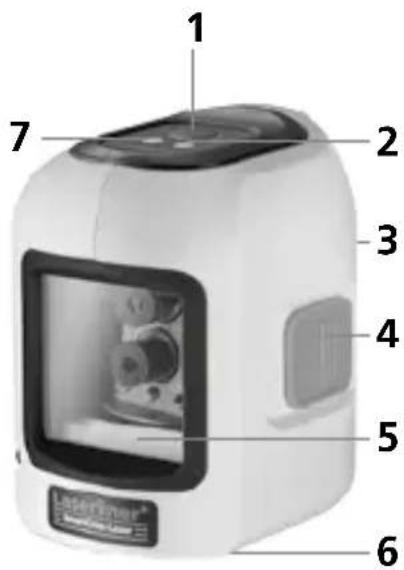

1 Keuzetoets laserlijnen / Handontvangermodus
2 Led-nivellering rood: nivellering uit groen: nivellering aan
3 Batterijvakje (achterkant)
4 AAN- / UIT-schakelaar transportbeveiliging
5 Laseruitlaat
6 1/4"-schroefdraad (onderzijde)
7 LEDHandontvangermodus

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging, zet de AAN-/UIT-schakelaar op „ON“. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

Laserliner®

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De LED (2) brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 5° bevindt, knipperen de laserlijnen en brandt de LED (2) rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De LED (2) schakelt weer over naar groen en de laserlijnen branden constant.

B Neigingsmodus

Deactiveer de transportbeveiliging niet, zet de AAN-/UIT-schakelaar op "OFF". Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De LED (2) brandt constant rood.

4 Handontvangermodus

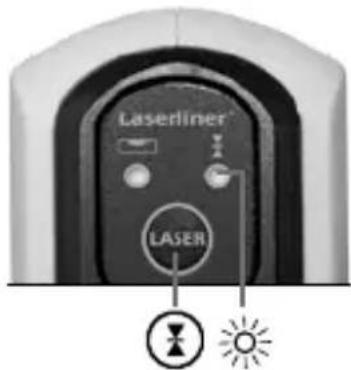

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de hand-ontvangermodus door lang op de toets 1 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Laserliner® LASER

!

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Kalibratiecontrole voorbereiden

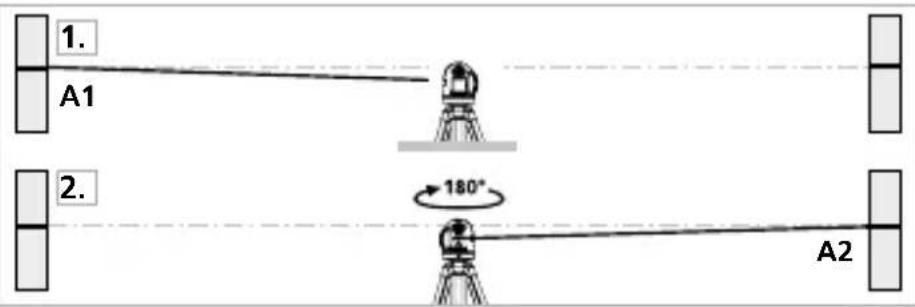

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

1. A1 2. 180° A2

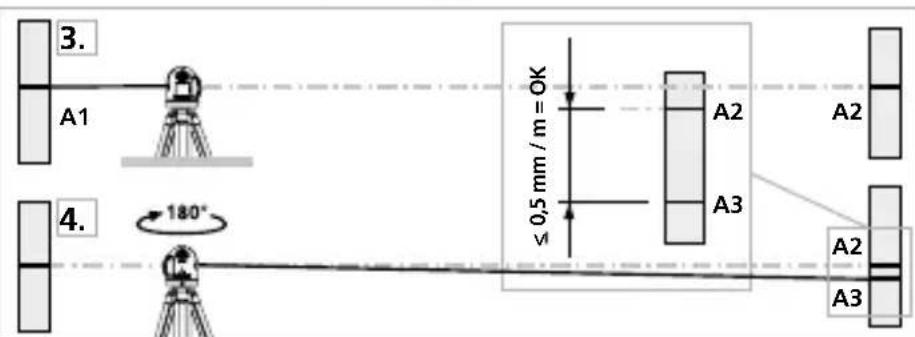

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Laserliner®

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

≤2.5 mm = OK B 2,5 m C

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Technische gegevens		Technische veranderingen voorbehouden. 04.17
Zelfnivelleerbereik ± 5°
Nauwkeurigheid ± 0,5 mm / m
Werkbereik (afhankelijk van de hoeveelheid licht)	10 m
Lasergolflengte 650 nm
Laserklasse 2 / < 1 mW
Stroomvoorziejning	2 x 1,5 V alkalibatterijen (type AA, LR6)
Gebruiksduur	15 uur (alkalibatterijen)
Werktemperatuur 0°C ... +40°C
Opbergtemperatuur -10 °C ...	+70 °C
Afmetingen (B x H x D) 55 x 85	x 75 mm
Gewicht (incl. batterijen) 260 g
