MANUAL DE USUARIO 081.114A Laserliner

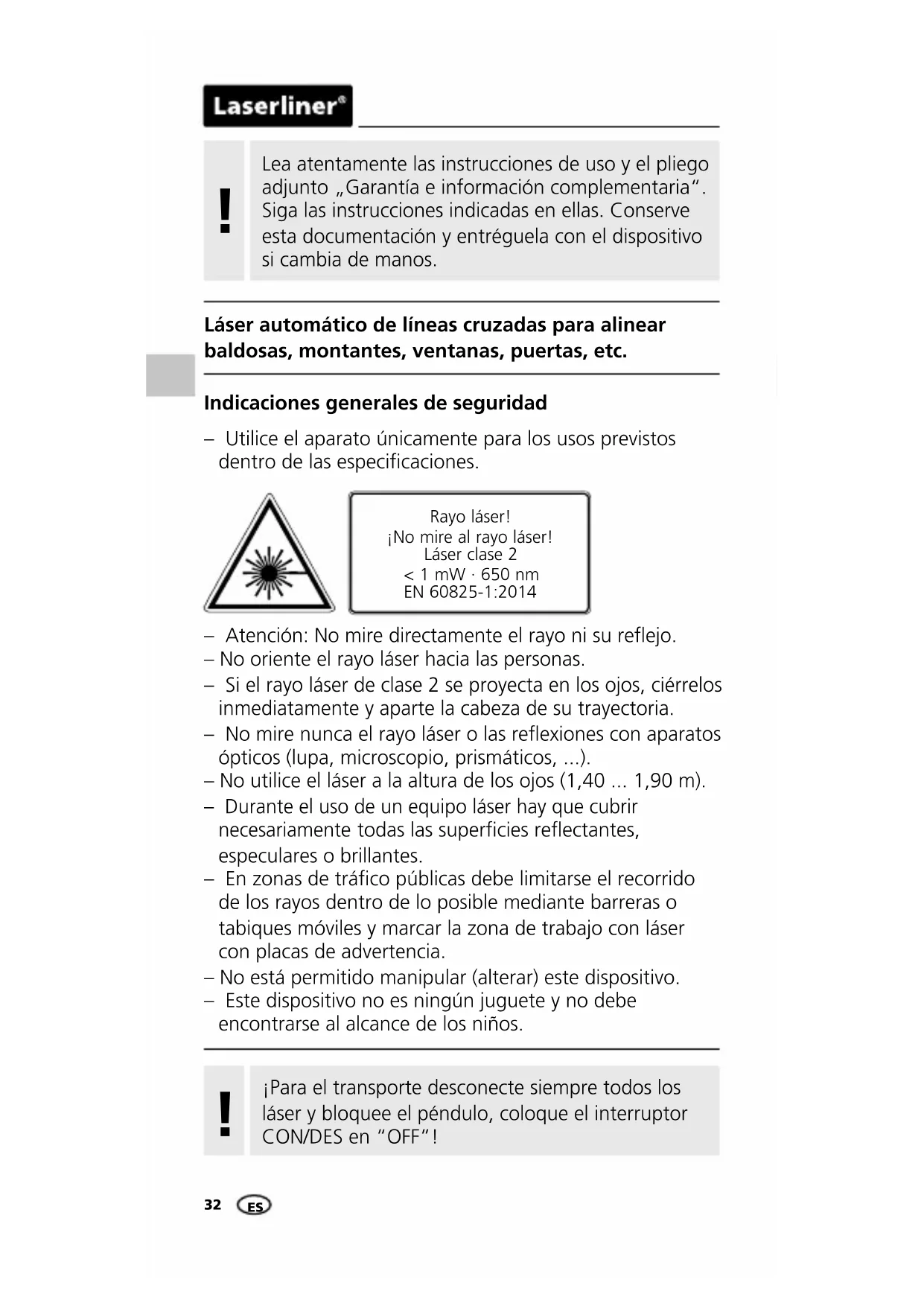

Indicaciones generales de seguridad – Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40 ... 1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente todas las supercies reectantes, especulares o brillantes. – En zonas de tráco públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia. – No está permitido manipular (alterar) este dispositivo. – Este dispositivo no es ningún juguete y no debe encontrarse al alcance de los niños. – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014 Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Láser automático de líneas cruzadas para alinear baldosas, montantes, ventanas, puertas, etc. ¡Para el transporte desconecte siempre todos los láser y bloquee el péndulo, coloque el interruptor CON/DES en “OFF”! !SmartCross-Laser

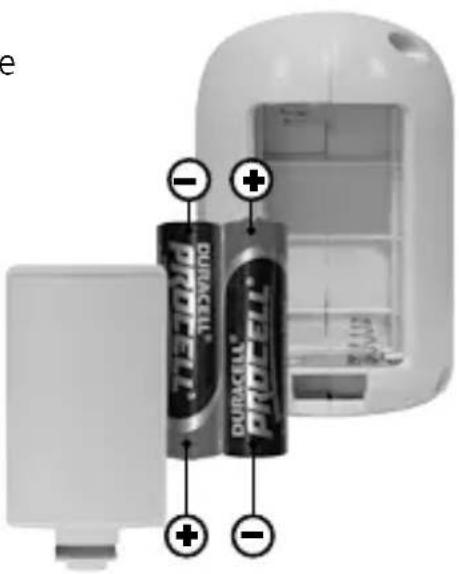

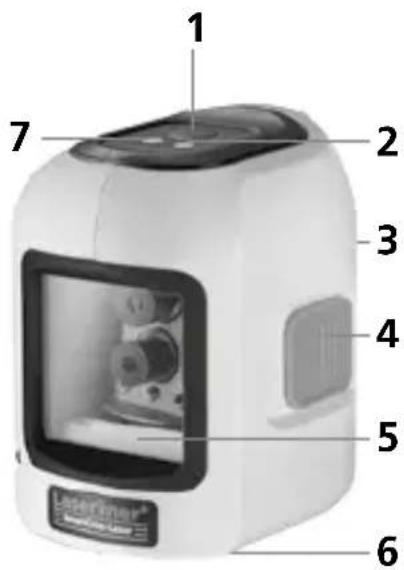

1 Poner las pilas Abra la caja para pilas e inserte las pilas (2 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto. Selector líneas láser / Modo de receptor manual LED de nivelación Rojo: nivelación desactivada Verde: nivelación activada Compartimento de pilas (dorso) Interruptor CON / DES Seguro de transporte Ventana de salida láser Conexión de rosca 1/4” (lado inferior) Modo de receptor manual LED

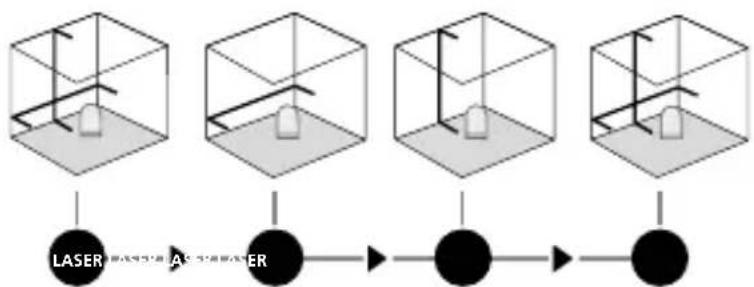

2 Nivelación horizontal y vertical Soltar el seguro de transporte y cambiar el interruptor CON/ DES a la posición „ON“. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.34

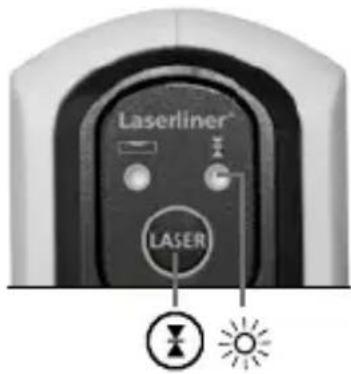

Modo de receptor manual Opcional: Trabajar con el receptor láser RX Utilice un receptor de láser RX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 1 de forma prolongada (modo de receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED (2) está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 5° las líneas láser parpadean y el LED (2) se enciende con luz roja. Coloque el aparato en una posición dentro del rango de nivelación. El LED (2) cambia de nuevo a luz verde y las líneas láser dejan de parpadear.

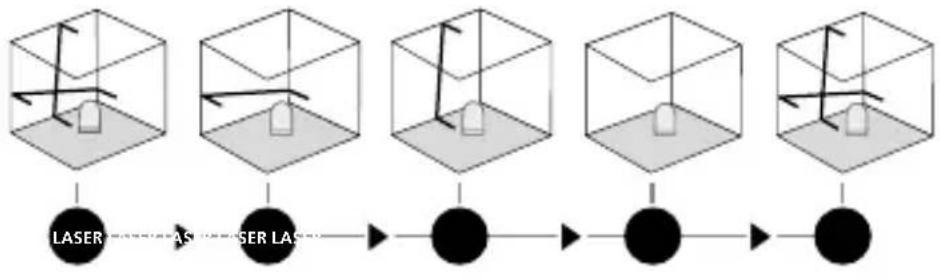

3 Modo de inclinación No soltar el seguro de transporte y cambiar el interruptor CON/DES a la posición „OFF“. Conectar y seleccionar los láser con la tecla de selección. Ahora pueden realizarse planos inclinados. En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan automáti- camente. El LED (2) está encendido con luz roja constante. Siga las instrucciones de uso del receptor de láser para los láser de líneas. !SmartCross-Laser

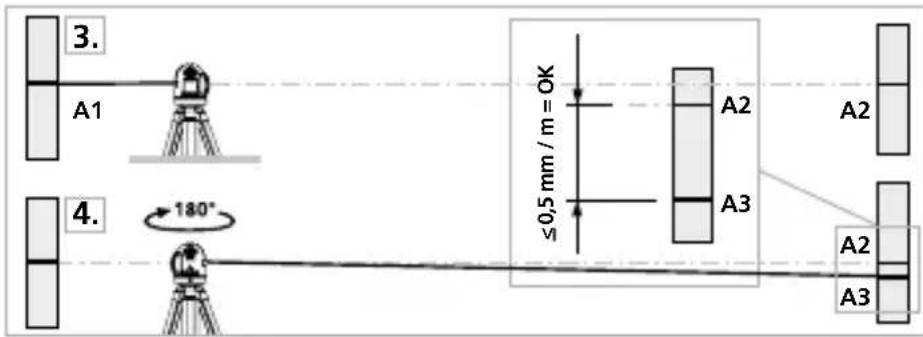

Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared,

a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3.

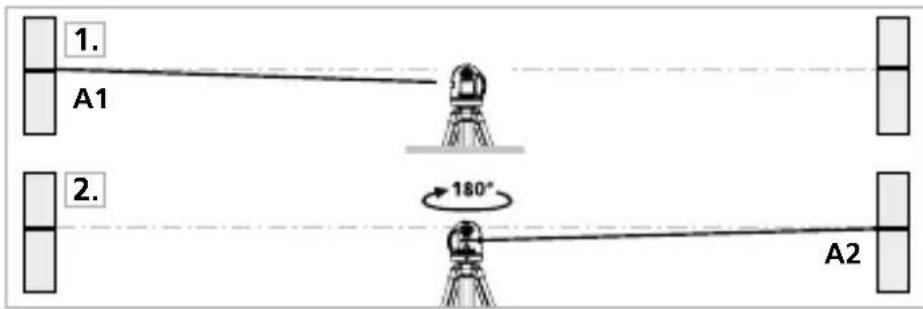

La diferencia entre A2 y A3 es la tolerancia. Preparativos para la comprobación de la calibración Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (CRUZ DE LÁSER ACTIVADO). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2. Ahora tiene

una referencia horizontal entre A1 y A2. Si A2 y A3 se encuentran a más de 0,5 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER. !36

Control de la línea horizontal Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2,5 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda. Control de la línea vertical Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2,5 mm. Datos técnicos Margen de auto-nivelado ± 5° Precisión ± 0,5 mm / m Alcance (depende de la claridad del cuarto) 10 m Longitud de onda del láser 650 nm Clase láser 2 / < 1 mW Alimentación 2 pilas alcalina de 1,5 V (tipo AA, LR6) Autonomía de trabajo 15 h (pilas alcalina) Temperatura de trabajo 0 °C ... +40 °C Temperatura de almacenaje -10 °C ... +70 °C Dimensiones (An x Al x F) 55 x 85 x 75 mm Peso (pilas incluida) 260 g Sujeto a modificaciones técnicas. 04.17 Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados. !SmartCross-Laser

Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info38
