INSTRUKCJA OBSŁUGI SmartCrossLaser Laserliner

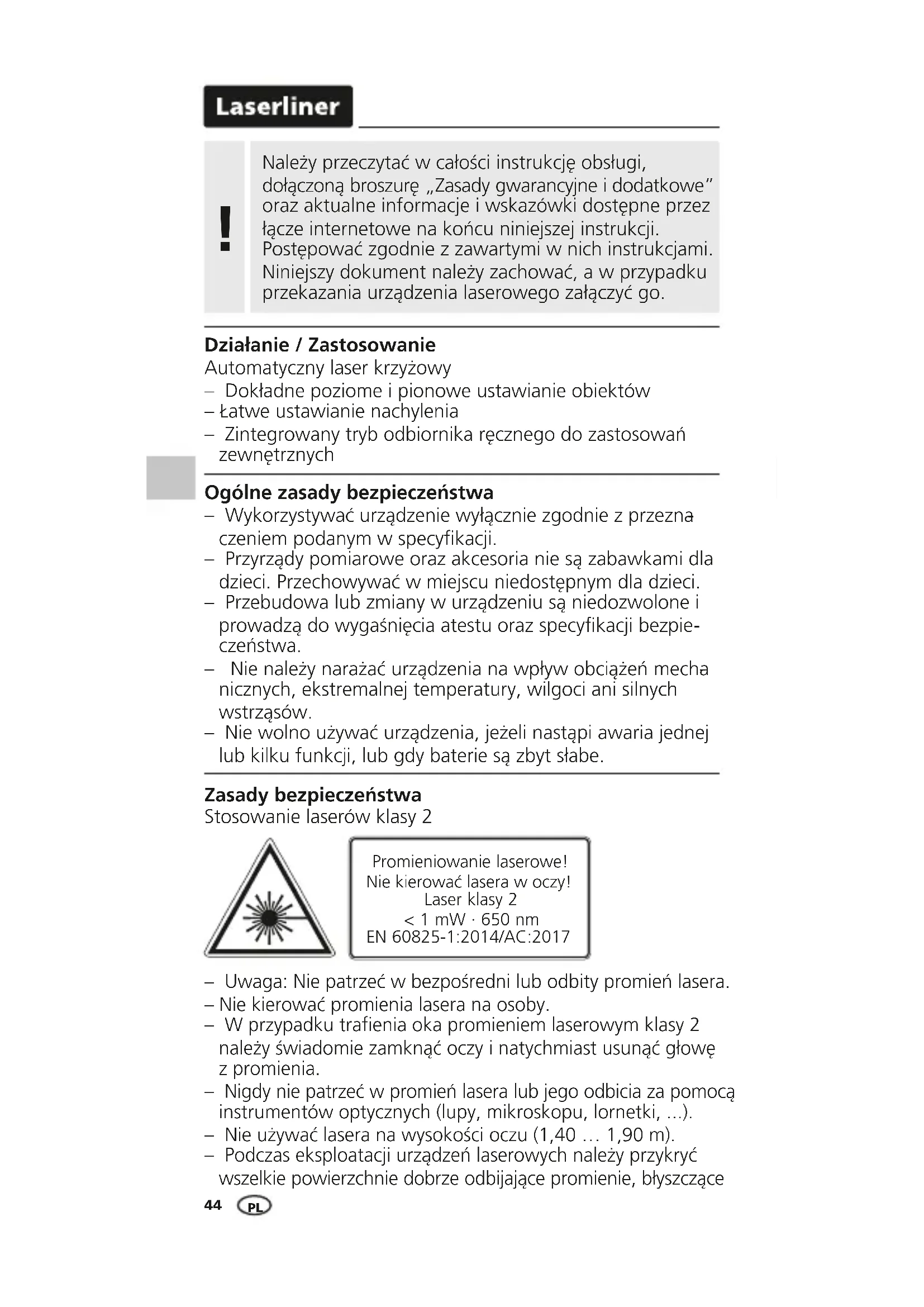

Działanie / Zastosowanie Automatyczny laser krzyżowy – Dokładne poziome ipionowe ustawianie obiektów – Łatwe ustawianie nachylenia – Zintegrowany tryb odbiornika ręcznego do zastosowań zewnętrznych Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie zgodnie z przezna

czeniem podanym w specykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać wmiejscu niedostępnym dla dzieci. – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specykacji bezpie

czeństwa. – Nie należy narażać urządzenia na wpływ obciążeń mecha

nicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji, lub gdy baterie są zbyt słabe. Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017 Zasady bezpieczeństwa Stosowanie laserów klasy 2 – Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera. – Nie kierować promienia lasera na osoby. – W przypadku traenia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia. – Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...). – Nie używać lasera na wysokości oczu (1,40 … 1,90 m). – Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące PLSmartCross-Laser

Zakładanie bateriiDas Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.Selektor linii laserowych / Trybu odbiornika ręcznegoDioda niwelacji Czerwona: Niwelacja wyłączona Zielona: Niwelacja włączonaKomora baterii (tył)Przełącznik WŁ./WYŁ., zabezpieczenie do transportuOkienko promieni laseraGwint statywu 1/4” (od dołu)Dioda trybu odbiornika ręcznego

Do transport należy zawsze wyłączać wszystkie lasery i zaryglować układ wahliwy, ustawić przełącznik WŁ/WYŁ w pozycji „OFF”! oraz lustrzane. – W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne. PL46 Do niwelacji poziomej ipionowej zabezpieczenie transportowe musi być zwolnione. Dioda LED (2) świeci stałym zielonym światłem. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 5°, linie laserowe migają, a dioda LED (2) świeci na czerwono. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji. Dioda LED (2) ponownie świeci na zielono, a linie laserowe świecą stale.

Tryb nachylenia Nie zwalniać zabezpieczenia transportowego i ustawić wyłącznik wpozycji „OFF”. Przyciskiem wyboru włączyć iwybrać lasery. Można teraz wygenerować skośne płaszczyzny. Wtym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie są już ustawiane automatycznie. Dioda LED (2) świeci na czerwono.

LASER LASER LASER LASER

Niwelowanie poziome ipionowe Zwolnić zabezpieczenie transportowe i ustawić wyłącznik wpozycji „ON”. Pojawia się krzyż laserowy. Przyciskiem wyboru można oddzielnie włączać i wyłączać linie laserowe.

Tryb odbiornika ręcznego Opcjonalnie: Praca z odbiornikiem lasera RX Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera (opcja). W celu pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez długie przyciśnięcie przycisku 1 (tryb odbiornika ręcznego wł./ wył.). PLSmartCross-Laser

Kontrola Kalibracji - przygotowanie Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (KRZYŻ LASEROWY WŁĄCZONY). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ścianie.

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia. Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe. Należy przestrzegać instrukcji obsługi odbiornika lasera do laserów liniowych.

< 0,5 mm / m = OK Kontrola Kalibracji

3. Ustaw najbliżej jak to możliwe ściany na wysokości

punktu zaznaczonego A1.

4. Obróć niwelator o 180° i zaznacz punkt A3.

Różnica pomiędzy A2 i A3 jest tolerancją. PL48

2,5 m < 2,5 mm = OK Sprawdzanie linii poziomej Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 2,5 mm). Pomiar powtórzyć przesuwając laser w lewo. Sprawdzanie linii pionowej Instrument ustawić ok. 5m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 2,5 mm. Należy regularnie sprawdzać kalibrację przed użyciem, po zakończeniu transportu ipo dłuższym przechowywaniu.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,5 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem. UMAREX-LASERLINER.

Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu. Kalibracja Przyrząd pomiarowy musi być regularnie kalibrowany i testowany wcelu zapewnienia dokładności isprawności. Zalecana jest kalibracja co 1–2 lata. Wtym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER. PLSmartCross-Laser

Przepisy UE i usuwanie Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AFB

• przy maks. 300 luksów Dane techniczne Automatyczne poziomowanie (zakres) ± 5° Dokładność ± 0,5 mm / m Niwelacja poziomo/pionowo automatycznie Widoczność (typowo)* 10 m Obszar roboczy z odbiornikiem ręcznym (zależne od technicznie uwarunkowanych różnic jasności) 40 m Długość fali lasera 650 nm Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017) Pobór mocy 2 x 1,5V LR6 (AA) Czas pracy baterie ok. 15 godzin Warunki pracy 0°C … 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym Warunki przechowywania -10°C … 70°C, wilgotność powietrza maks. 80% wilgotności względnej Wymiary (szer. x wys. x gł.) 75 x 85 x 55 mm Masa 260 g (z baterie) Zmiany zastrzeżone. 21W19 PL50SmartCross-Laser 51Rev21W19 SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com SmartCross-Laser Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laserliner.com
