GEBRUIKSAANWIJZING SmartCrossLaser Laserliner

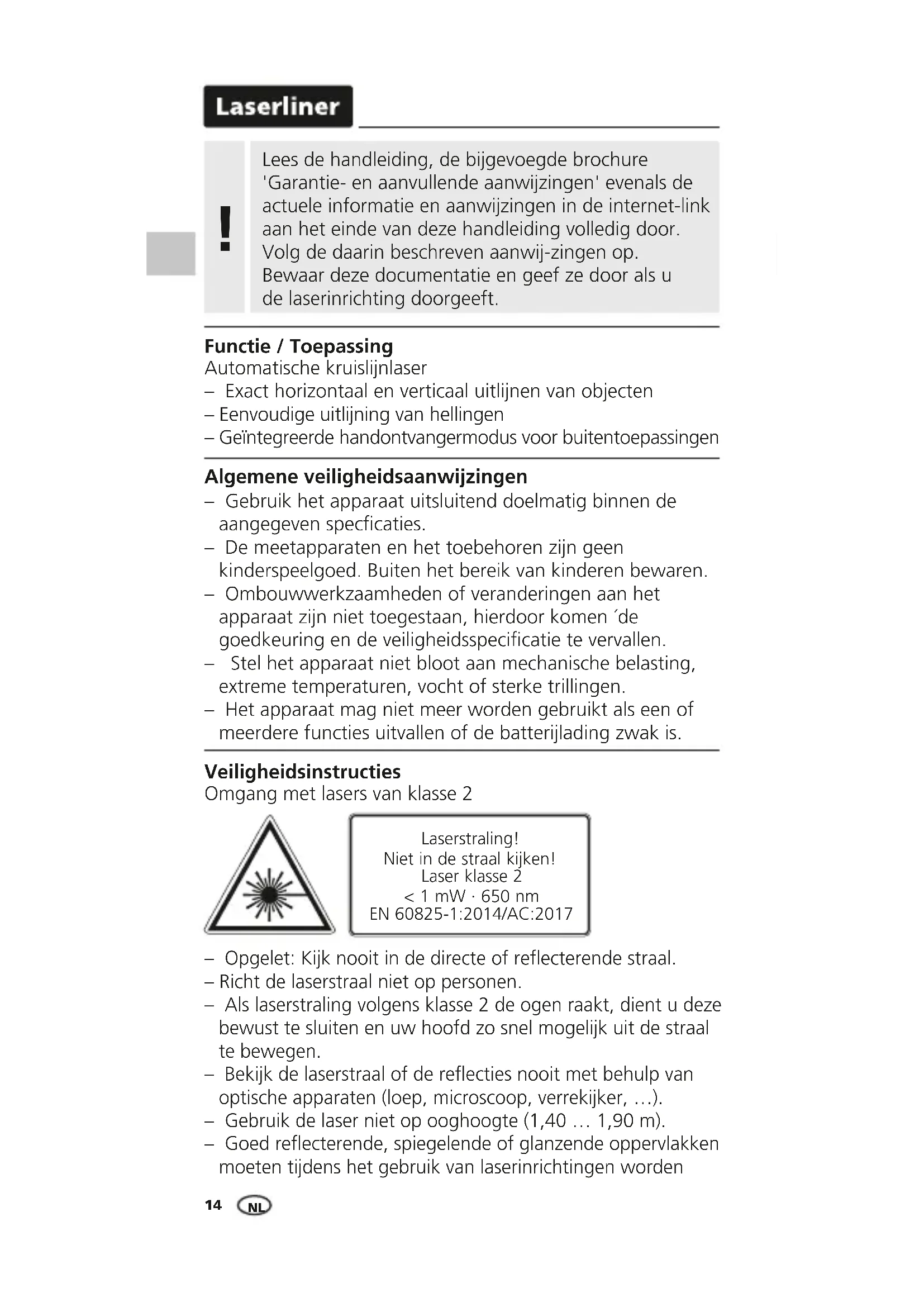

• at max. 300 lux EN14 Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing Automatische kruislijnlaser – Exact horizontaal en verticaal uitlijnen van objecten – Eenvoudige uitlijning van hellingen – Geïntegreerde handontvangermodus voor buitentoepassingen Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen ´de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017 Veiligheidsinstructies Omgang met lasers van klasse 2 – Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 … 1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden NLSmartCross-Laser

Batterij plaatsenOpen het battervakje en plaats de batteren (2 x type AA) overeenkomstig de installatie- symbolen. Let daarb op de juiste polariteit.Keuzetoets laserlijnen / HandontvangermodusLed-nivellering rood: nivellering uit groen: nivellering aanBatterijvakje (achterkant)AAN- / UIT-schakelaar transportbeveiligingLaseruitlaat1/4”-schroefdraad (onderzijde) LED Handontvangermodus

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, zet de AAN/UIT-schakelaar op „OFF“! afgedekt.– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.VeiligheidsinstructiesOmgang met elektromagnetische straling– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en NL16 Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De LED (2) brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 5° bevindt, knipperen de laserlijnen en brandt de LED (2) rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De LED (2) schakelt weer over naar groen en de laserlijnen branden constant.

Neigingsmodus Deactiveer de transportbeveiliging niet, zet de AAN-/UIT- schakelaar op “OFF”. Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De LED (2) brandt constant rood.

LASER LASER LASER LASER

Horizontaal en verticaal nivelleren Deactiveer de transportbeveiliging, zet de AAN-/UIT-schakelaar op „ON“. Het laserkruis verschnt. Met behulp van de keuze

toets kunnen de laserlnen afzonderlk worden geschakeld.

Handontvangermodus Optioneel: Werken met de laserontvanger RX Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de hand-ontvangermodus door lang op de toets 1 te drukken. Nu pulseren de laserlijnen met een hoge NLSmartCross-Laser

Kalibratiecontrole voorbereiden U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie. frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren. Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

3. Plaats het toestel zo dicht mogelijk tegen de wand ter

4. Draai het toestel vervolgens 180° en markeer punt A3.

Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen. NL18

2,5 m < 2,5 mm = OK Controleren van de horizontale lijn Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren. Controleren van de verticale lijn Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie. Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Kalibratie Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de

1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact

op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER. NLSmartCross-Laser
