BEDIENUNGSANLEITUNG SmartCrossLaser Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die ak

tuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

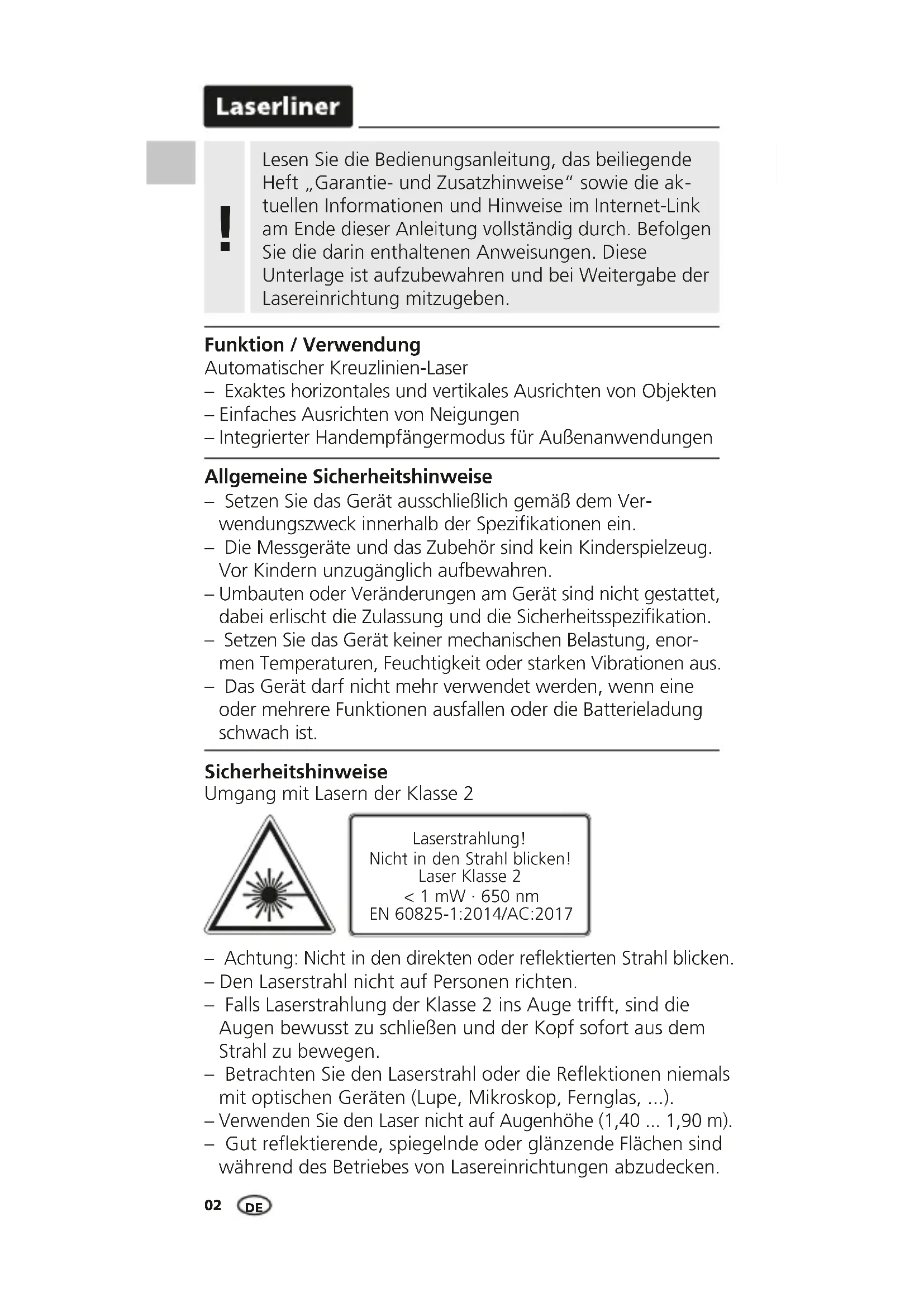

Funktion / Verwendung Automatischer Kreuzlinien-Laser – Exaktes horizontales und vertikales Ausrichten von Objekten – Einfaches Ausrichten von Neigungen – Integrierter Handempfängermodus für Außenanwendungen Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Ver- wendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation.

Setzen Sie das Gerät keiner mechanischen Belastung, enor- men Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017 Sicherheitshinweise Umgang mit Lasern der Klasse 2 – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.SmartCross-Laser

Batterien einlegenDas Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.Wahltaste Laserlinien / HandempfängermodusLED Nivellierung rot: Nivellierung aus grün: Nivellierung einBatteriefach (Rückseite)AN/AUS-Schalter; TransportsicherungLaseraustrittsfenster1/4”-Stativgewinde (Unterseite)LED Handempfängermodus

Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter (4) nach rechts schieben. – In öffentlichen Verkehrsbereichen den Strahlengang mög-lichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.SicherheitshinweiseUmgang mit elektromagnetischer Strahlung– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. DE04 DEDE Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blin

ken die Laserlinien und die LED (2) leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED (2) wechselt wieder auf grün und die Laserlinien leuchten konstant.

Neigungsmodus Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben. Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die LED (2) leuchtet konstant rot.

LASER LASER LASER LASER

Horizontal und vertikal Nivellieren Die Transportsicherung lösen, AN/AUS-Schalter nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Handempfängermodus Optional: Arbeiten mit dem Laserempfänger RX Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 1 (Handempfänger- modus ein / aus) in den Hand empfänger modus schalten.SmartCross-Laser

Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt

A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien. Beachten Sie die Bedien- ungsanleitung des Laser- empfängers für Linienlaser.

< 0,5 mm / m = OK Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf

Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den

Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.06 DEDE

2,5 m < 2,5 mm = OK Überpüfung der horizontalen Linie Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz ein- schalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen. Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner

halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2,5 mm beträgt. Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Wenn A2 und A3 mehr als 0,5 mm / m auseinan- der liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuch- teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Kalibrierung Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Ver- bindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.SmartCross-Laser

• bei max. 300 Lux DEDE EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AFB Technische Daten Selbstnivellierbereich ± 5° Genauigkeit ± 0,5 mm / m Nivellierung horizontal / vertikal automatisch Sichtbarkeit (typisch)* 10 m Arbeitsbereich mit Handempfänger (von technisch bedingtem Hellig
