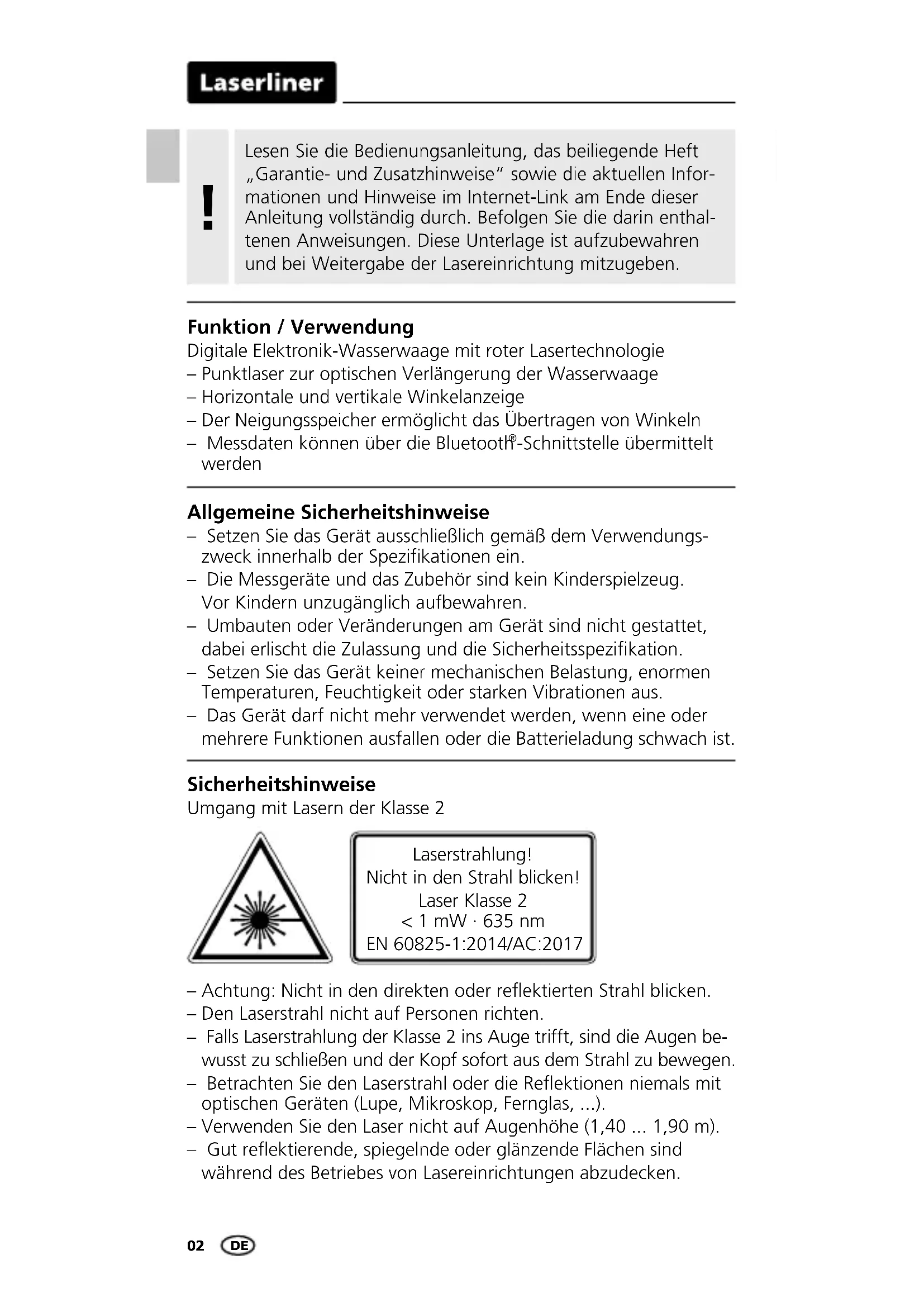

Funktion / Verwendung Digitale Elektronik-Wasserwaage mit roter Lasertechnologie – Punktlaser zur optischen Verlängerung der Wasserwaage – Horizontale und vertikale Winkelanzeige – Der Neigungsspeicher ermöglicht das Übertragen von Winkeln – Messdaten können über die Bluetooth

-Schnittstelle übermittelt werden Sicherheitshinweise Umgang mit Lasern der Klasse 2 Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs- zweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be- wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017DigiLevel Pro 40/60/80/100/120

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laser- bereich durch Warnbeschilderung kennzeichnen. Sicherheitshinweise Umgang mit RF-Funkstrahlung Laseraustritt Laser 635 nm

1 Batterien einlegen Das Batteriefach öffnen und Batterien gemäß den Installations- symbolen einlegen. Dabei auf korrekte Polarität achten. Rev19W38

giLevel Pro 40 A quality product from GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg Germany, Tel: +49 2932 638-300 Fax: -333, www.laserliner.com WARNING With magnet on the bottom – Das Messgerät ist mit einer Funkschnittstelle ausgestattet. – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp DigiLevel Pro 40/60/80/100/120 den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AHJ – Das Messgerät hält die Vorschriften und Grenzwerte für die elek- tromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elek- tronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messge- nauigkeit beeinusst werden. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung04

Horizontallibelle Vertikallibelle Laseraustritt Magnete Batteriefach (Rückseite) Messäche Messskala (nur DigiLevel Pro 40 / 60)

Neigungsrichtung Bluetooth

-Funktion aktiviert Gefälle-Funktion gesetzt HOLD: aktueller Messwert wird gehalten Messeinheit % digitale Libelle Messeinheit mm/m Winkel-Referenzwert gesetzt Batteriezustand Messeinheit ° Grad Akustischer Signalgeber aktiv Neigungswinkel Laser aktiv

-Schnittstelle übertragen Winkel-Referenzwert setzen / 3 Sek.: Empndlichkeit umstellen Gefälle-Funktion setzen Laser ein/aus Messeinheit umstellen Akustischer Signalgeber ein/aus / Hold-Funktion KalibrierungDigiLevel Pro 40/60/80/100/120

Achten Sie vor jeder Messung darauf, dass die Referenz- funktion deaktiviert ist.

Einschalten und Messen

Kalibrierung4 Auswahl der Messeinheit Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

3. Jetzt die Wasserwaage um 180° horizontal drehen und

exakt auf die markierte Fläche setzen (Umschlagmessung). Danach die READ-Taste (1) erneut drücken . -2- blinkt. Der anschließende Signalton beendet den Vorgang.

1. Die Messäche (13) vom Gerät auf einen geraden und markierten

Untergrund positionieren (siehe Abb. unten). Gerät einschalten (1). Um in den Kalibriermodus zu gelangen, die Tasten 1 und 3 gleich

zeitig drücken, bis -1- im Display erscheint.

2. Anschließend die READ-Taste (1) drücken. -1- blinkt.

Danach wechselt die Anzeige auf -2-. Mit Taste (5) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet.

< 1 mW · 635 nm · EN 60825-1:2014/AC:2017 LASERSTRAHLUNG! NICHT IN DEN STRAHL BLICKEN! LASERKLASSE 2 · < 1 mW · 635 nm EN 60825-1:2014/AC:2017 DigiLevel Pro 60 A quality product from GmbH & Co. KG Donnerfeld 2, 59757 Arnsberg Germany, Tel: +49 2932 638-300 Fax: -333, www.laserliner.com WARNING With magnet on the bottom Um den aktuellen Messwert im Display zu halten die HOLD-Taste (6) lange drücken. HOLD5 Die DigiLevel Pro 40/60/80/100/120 kann Winkel kontinuierlich auf 360° vermessen. – Schalten Sie das Gerät mit Taste (1) ein. – Der Neigungswinkel erscheint in der Anzeige (l). Werden Nei- gungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an. – Zusätzlich wird mit dem Symbol (a) die momentane Neigungs- richtung angezeigt.06

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenz- wert (0°, 45°, 90° Anzeige) aktiviert.

Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert. Akustische Signalisierung Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,00°”, „REF“ erscheint im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden. Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert. Mit Taste (3) können voreingestellte Gefälle von 1%, 2%, 3% und 4% eingestellt werden. Dazu die Taste (3) so oft drücken, bis der gewünschte Wert im Display erscheint. Durch langes Drücken der Taste (3) wird die Gefälle-Funktion deaktiviert. 6 Ändern des Winkel-Referenzwertes Gefälle-Funktion Das Messgerät schaltet sich nach 10 Minuten Inaktivität auto- matisch ab, um die Batterien zu schonen. Die Hintergrundbe- leuchtung wird nach 1 Minute abgeschaltet. AUTO-OFF Funktion Das Gerät verfügt über eine Bluetooth

-Funktion, die die Daten- übertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth

-Schnittstelle erlaubt (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth

-Verbindung nden Sie unter http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth

-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät aus- gelegt und hängt stark von den Umgebungsbedingungen, wie z. B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab. Bluetooth

ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden. DatenübertragungDigiLevel Pro 40/60/80/100/120

Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Zur Nutzung der Bluetooth

-Funktion wird eine Applikation be- nötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen: Nach dem Start der Applikation und aktivierter Bluetooth

-Funk- tion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehre- re aktive Messgeräte, wählen Sie das passende Messgerät aus. Beim nächsten Start kann dieses Messgerät automatisch ver- bunden werden. Applikation (App) Achten Sie darauf, dass die Bluetooth

-Schnittstelle des mobilen Endgerätes aktiviert ist.

Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Gefährdung durch starke Magnetfelder Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektro- mechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen. Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berück- sichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagneti- sche Felder“. Um eine störende Beeinussung zu vermeiden, halten Sie die Mag- nete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt. Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen08

ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceab- teilung von UMAREX-LASERLINER. EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AHJ Technische Änderungen vorbehalten. 20W36 Technische Daten Genauigkeit elektro- nische Messung ± 0,05° bei 0° … 1° ± 0,1° bei 1° … 89° ± 0,05° bei 89° … 90° Libellengenauigkeit ± 0,5 mm/m Anzeigengenauigkeit 2 Dezimalstellen Laserwellenlänge 635 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Stromversorgung 2 x 1,5V LR03 (AAA) Betriebsdauer mit Laser: ca. 10 Std. ohne Laser: ca. 55 Std. Betriebsdaten Funkmodul Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS Arbeitsbedingungen -10°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeits- höhe max. 2000 m über NN (Normalnull) Lagerbedingungen -20°C … 70°C, Luftfeuchtigkeit max. 80% rH Abmessungen 40 400 x 63 x 33 mm (B x H x T) Abmessungen 60 600 x 63 x 33 mm (B x H x T) Abmessungen 80 800 x 63 x 33 mm (B x H x T) Abmessungen 100 1000 x 63 x 33 mm (B x H x T) Abmessungen 120 1200 x 63 x 33 mm (B x H x T) Gewicht 40/60/80/100/120 548 g / 722 g / 968 g / 1105 g / 1360 g (inkl. Batterien)DigiLevel Pro 40/60/80/100/120
