BRUGSANVISNING DigiLevel Pro 120 Laserliner

– Pas på: Undgå at se ind i en direkte eller reekterende stråle. – Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen. – Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...). – Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m). – Godt reekterende, spejlende eller skinnende overader skal tildækkes, så længe der bruges laserudstyr. Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017 Sikkerhedshenvisninger Omgang med lasere i klasse 2 Almindelige sikkerhedshenvisninger – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.

Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecikationerne bortfalder. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. Digitalt elektronisk vaterpas med rød laserteknologi – Punktlaser til optisk forlængelse af vaterpasset – Horisontal og vertikal vinkelvisning – Fra oplagrede målinger kan let over føres en ønsket vinkel – Måledata kan overføres via Bluetooth

-interfacet Funktion / Anvendelse Du bedes venligst læse betjeningsvejledningen, det ved- lagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

mm/m SET DigiLevel Pro Rev19W38LASER RADIATION! DO NOT STARE INTO THE BEAM! CLASS 2 LASER< 1 mW · 635 nm · EN 60825-1:2014/AC:2017LASERSTRAHLUNG! NICHT IN DEN STRAHL BLICKEN! LASERKLASSE 2 · < 1 mW · 635 nmEN 60825-1:2014/AC:2017DigiLevel Pro 40A quality product from GmbH & Co. KGDonnerfeld 2, 59757 Arnsberg Germany, Tel: +49 2932 638-300 Fax: -333, www.laserliner.com WARNING With magnet on the bottom Sikkerhedsanvisninger Omgang med RF-radiostråling – Måleapparatet er udstyret med et radio-interface. – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU. – Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen DigiLevel Pro 40/60/80/100/120 overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan ndes på følgende internetadresse: http://laserliner.com/info?an=AHJ – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. – Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket. Sikkerhedsanvisninger Omgang med elektromagnetisk stråling

1 Isætning af batterier Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler. Laser 635 nm Laserudgang – I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte. DADigiLevel Pro 40/60/80/100/120

-funktion aktiveret Niveauforskelsfunktionen indstillet HOLD: Aktuel måleværdi fastholdes Måleenhed % Digital libelle Måleenhed mm/m Vinkel-referenceværdi indstillet Batteriernes ladetilstand Måleenhed ° grader Akustisk signalgiver aktiv Hældningsvinkel Laser aktiv TÆND-/SLUK-knap / READ: Overførsel af måledata via Bluetooth

-interface Indlæsning af referencevinkel / 3 sek.: ændre følsomhed Indstil niveauforskelsfunktionen Laser tænd/sluk Omstilling af måleenhed Akustisk signalgiver tænd/sluk / Hold-funktion Kalibrering DA26

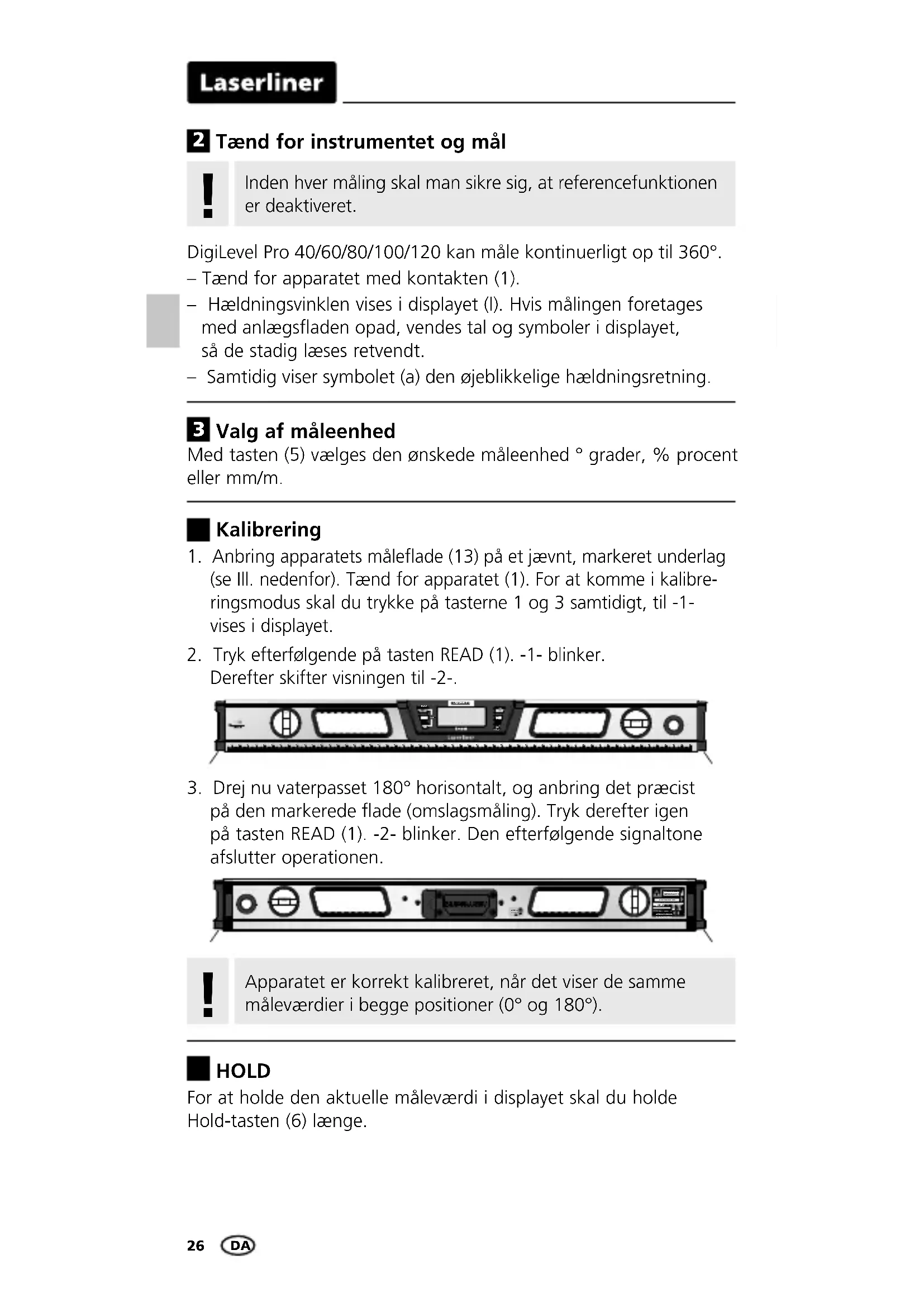

Kalibrering4 Valg af måleenhed Apparatet er korrekt kalibreret, når det viser de samme måleværdier i begge positioner (0° og 180°).

3. Drej nu vaterpasset 180° horisontalt, og anbring det præcist

på den markerede ade (omslagsmåling). Tryk derefter igen på tasten READ (1). -2- blinker. Den efterfølgende signaltone afslutter operationen.

1. Anbring apparatets måleade (13) på et jævnt, markeret underlag

(se Ill. nedenfor). Tænd for apparatet (1). For at komme i kalibre- ringsmodus skal du trykke på tasterne 1 og 3 samtidigt, til -1- vises i displayet.

2. Tryk efterfølgende på tasten READ (1). -1- blinker.

Derefter skifter visningen til -2-. Med tasten (5) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

Tænd for instrumentet og mål DigiLevel Pro 40/60/80/100/120 kan måle kontinuerligt op til 360°. – Tænd for apparatet med kontakten (1). – Hældningsvinklen vises i displayet (l). Hvis målingen foretages med anlægsaden opad, vendes tal og symboler i displayet, så de stadig læses retvendt. – Samtidig viser symbolet (a) den øjeblikkelige hældningsretning. DADigiLevel Pro 40/60/80/100/120

Med tasten (3) kan der forudindstilles niveauforskelle på 1 %, 2 %, 3 % og 4 %. Tryk derefter på tasten (3), til den ønskede værdi vises i displayet. Ved at trykke længe på tasten (3) deaktiveres niveauforskels- funktionen. Niveauforskelsfunktion Måleapparatet slukker automatisk efter 10 minutter inaktivitet for at spare batteri. Baggrundsbelysningen frakobles efter 1 minut. Autosluk-funktion Apparatet har en Bluetooth

-funktion, som muliggør dataoverførsel via radioteknik til mobile enheder med Bluetooth

-forbindelse med Bluetooth 4.0-kompatible enheder. Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkildersamt enhedens sende-/modtagelses-karakteristika. Bluetooth

er altid aktiveret, så snart apparatet tændes, da radiosystemet er dimensioneret til et meget lavt strømforbrug. Dataoverførsel Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal. Akkustisk signal Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Efterfølgende skifter visningen til „0,00°”, „REF“ vises i displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hæld- ningsvinkel overføres til andre objekter. Når man trykker endnu en gang på knappen (2), deaktiveres vinkel- referenceværdien. 6 Ændring af vinkelreference DA28

-mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc. Efter start af applikationen og aktiveret Bluetooth

-funktion kan der etableres forbindelse mellem en mobil enhed og måleapparatet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat. Ved næste opstart kan dette måleapparat så forbindes automatisk. Kontrollér, at Bluetooth

-interfacet i den mobile enhed er aktiveret.

Der kræves en applikation (app), for at man kan udnytte Bluetooth

-funktionen. Denne kan man downloade fra den pågældende netbutik afhængig af enheden: Applikation (app)

-mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc. En mobil enhed kan forbindes med det tændte måleapparat via en app. Fare pga. stærke magnetfelter Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, nmekanik, harddiske). Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektro- magnetiske felter“. For at undgå generende påvirkninger skal man altid holde magnet- erne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater. Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted. DADigiLevel Pro 40/60/80/100/120
