MANUAL DE USUARIO SmartCrossLaser Laserliner

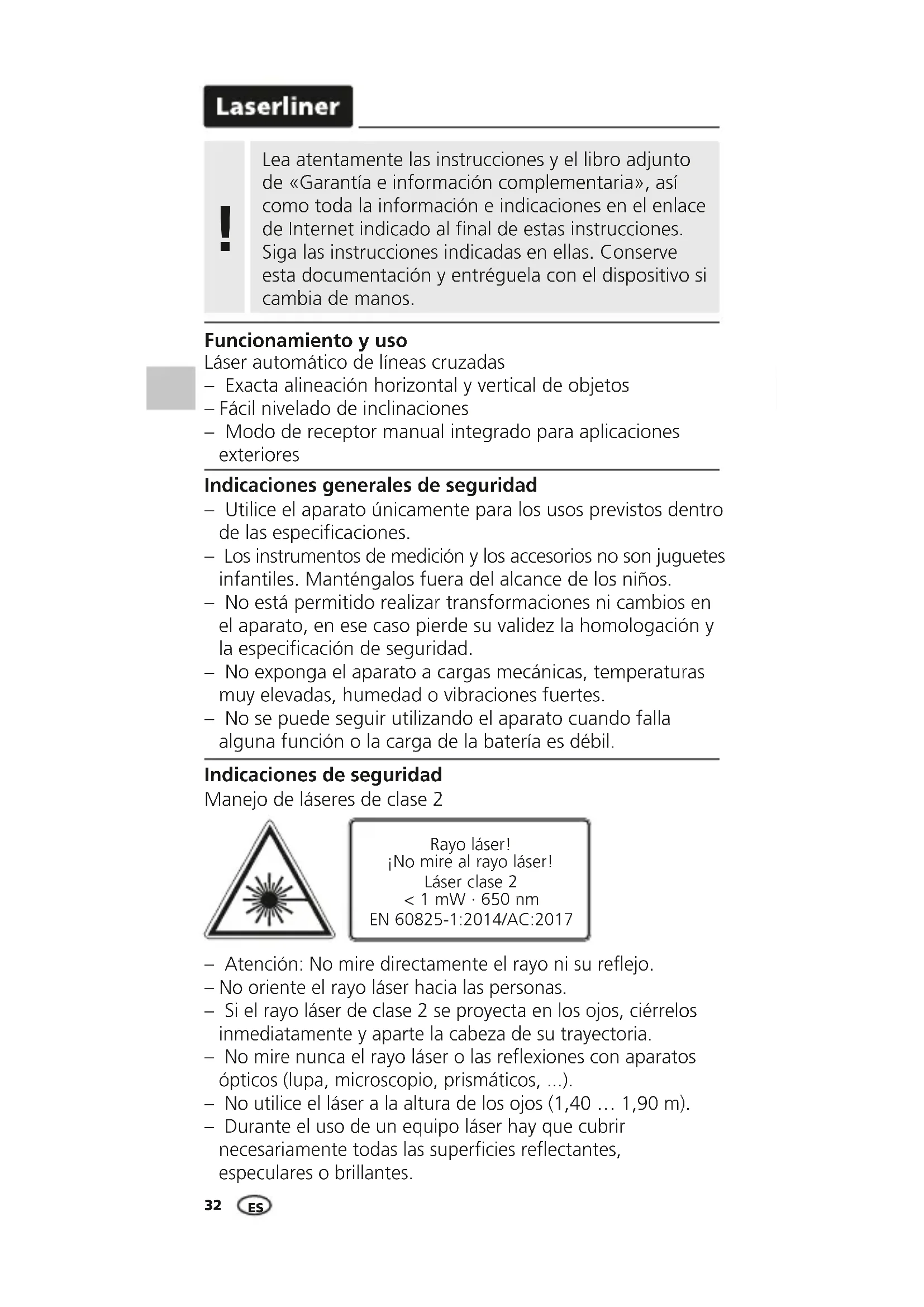

Funcionamiento y uso Láser automático de líneas cruzadas – Exacta alineación horizontal y vertical de objetos – Fácil nivelado de inclinaciones – Modo de receptor manual integrado para aplicaciones exteriores Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños. – No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especicación de seguridad. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017 Indicaciones de seguridad Manejo de láseres de clase 2 – Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). – No utilice el láser a la altura de los ojos (1,40 … 1,90 m). – Durante el uso de un equipo láser hay que cubrir necesariamente todas las supercies reectantes, especulares o brillantes. ESSmartCross-Laser

Poner las pilasAbra la caja para pilas e inserte las pilas (2 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto.Selector líneas láser / Modo de receptor manualLED de nivelación Rojo: nivelación desactivada Verde: nivelación activadaCompartimento de pilas (dorso)Interruptor CON / DES Seguro de transporteVentana de salida láserConexión de rosca 1/4” (lado inferior)Modo de receptor manual LED

¡Para el transporte desconecte siempre todos los láser y bloquee el péndulo, coloque el interruptor CON/DES en “OFF”! – En zonas de tráco públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.Indicaciones de seguridadManejo de radiación electromagnética– El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE. – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. ES34 Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED (2) está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 5° las líneas láser parpadean y el LED (2) se enciende con luz roja. Coloque el aparato en una posición dentro del rango de nivelación. El LED (2) cambia de nuevo a luz verde y las líneas láser dejan de parpadear.

Modo de inclinación No soltar el seguro de transporte y cambiar el interruptor CON/DES a la posición „OFF“. Conectar y seleccionar los láser con la tecla de selección. Ahora pueden realizarse planos inclinados. En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan automáti

camente. El LED (2) está encendido con luz roja constante. LASERLASER LASER LASER LASERLASER LASER LASER LASER

Nivelación horizontal y vertical Soltar el seguro de transporte y cambiar el interruptor CON/DES a la posición „ON“. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

Modo de receptor manual Opcional: Trabajar con el receptor láser RX Utilice un receptor de láser RX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 1 de forma prolongada (modo de ESSmartCross-Laser

Preparativos para la comprobación de la calibración Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (CRUZ DE LÁSER ACTIVADO). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2. Ahora tiene

una referencia horizontal entre A1 y A2. receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones. Siga las instrucciones de uso del receptor de láser para los láser de líneas.

< 0,5 mm / m = OK Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared,

a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3.

La diferencia entre A2 y A3 es la tolerancia. ES36

2,5 m < 2,5 mm = OK Control de la línea horizontal Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2,5 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda. Control de la línea vertical Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2,5mm. Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

Si A2 y A3 se encuentran a más de 0,5 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco. Calibración El aparato debería ser calibrado y vericado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración 1 a 2 años. Dado el caso, puede ponerse en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER. ESSmartCross-Laser

• con un máximo de 300 lux Datos técnicos Margen de auto-nivelado ± 5° Precisión ± 0,5 mm / m Nivelación Horizontal y vertical automática Visibilidad (típico)* 10 m Rango de trabajo con el receptor manual (según diferencias de intensidad condicionadas por la técnica) 40 m Longitud de onda del láser 650 nm Clase láser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Alimentación 2 x 1,5V LR6 (AA) Autonomía de trabajo aprox. 15 h Condiciones de trabajo 0°C … 50°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -10°C … 70°C, humedad del aire máx. 80% h.r. Dimensiones (An x Al x F) 75 x 85 x 55 mm Peso 260 g (pilas incluida) Sujeto a modificaciones técnicas. 21W19 Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=AFB ES38 Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi.
