MODE D'EMPLOI SmartCrossLaser Laserliner

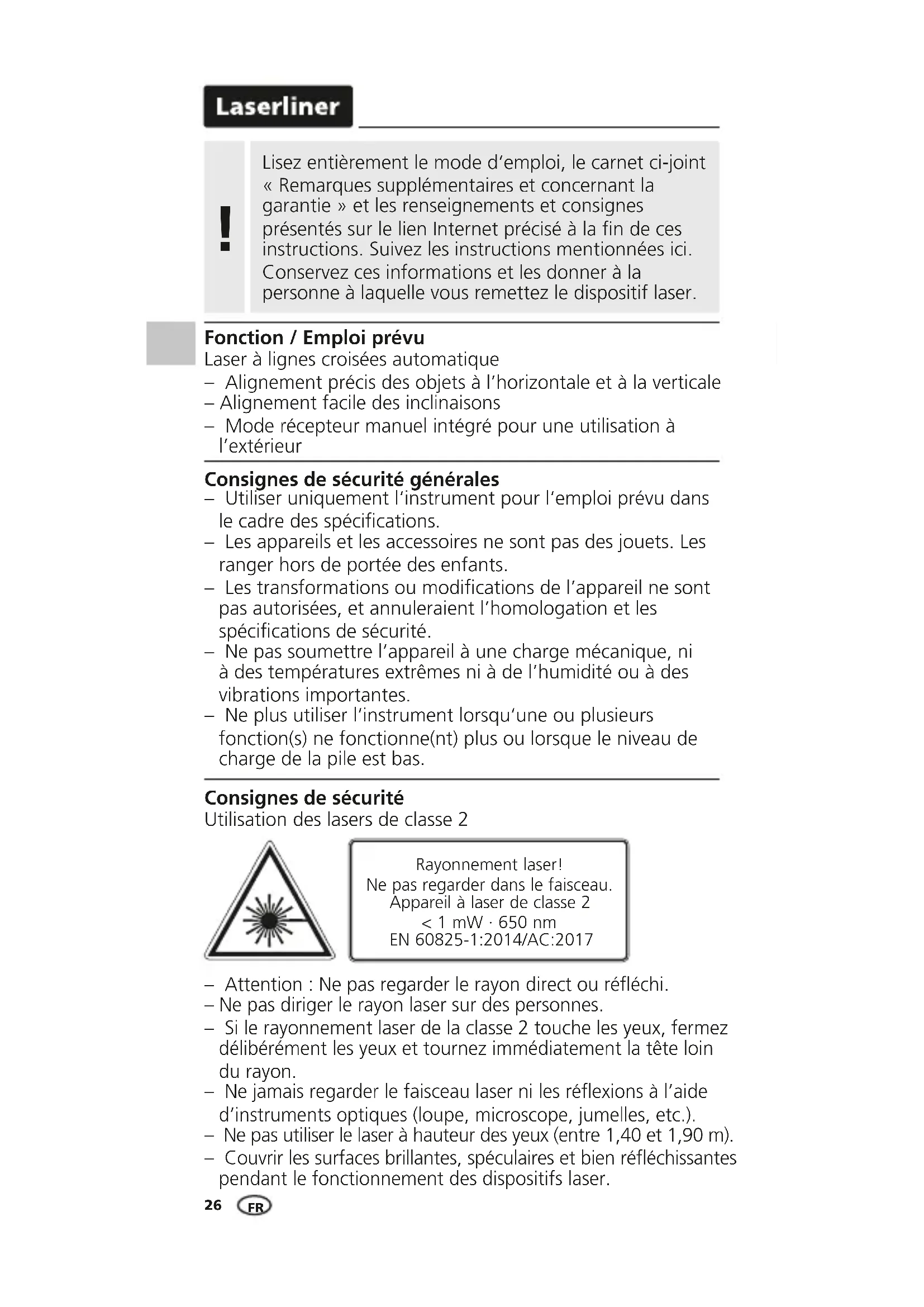

Fonction / Emploi prévu Laser à lignes croisées automatique – Alignement précis des objets à l’horizontale et à la verticale – Alignement facile des inclinaisons – Mode récepteur manuel intégré pour une utilisation à l’extérieur Consignes de sécurité générales – Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécications. – Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. – Les transformations ou modications de l’appareil ne sont pas autorisées, et annuleraient l’homologation et les spécications de sécurité. – Ne pas soumettre l’appareil à une charge mécanique, ni à des températures extrêmes ni à de l’humidité ou à des vibrations importantes. – Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. Rayonnement laser! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017 Consignes de sécurité Utilisation des lasers de classe 2 – Attention : Ne pas regarder le rayon direct ou rééchi. – Ne pas diriger le rayon laser sur des personnes. – Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon. – Ne jamais regarder le faisceau laser ni les réexions à l’aide d’instruments optiques (loupe, microscope, jumelles, etc.). – Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m). – Couvrir les surfaces brillantes, spéculaires et bien rééchissantes pendant le fonctionnement des dispositifs laser. FRSmartCross-Laser

Mise en place des pilesOuvrir le compartiment à piles et introduire les piles (2 du type AA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.Touche de sélection des lignes laser / Mode récepteur manuelDEL de nivellement rouge : nivellement désactivé vert : nivellement activéCompartiment à piles (dos)Interrupteur MARCHE / ARRÊT Blocage de transportFenêtre de sortie du rayon laserFiletage pour trépied de 1/4” (partie inférieure) DEL mode récepteur manuel

Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l’interrupteur MARCHE/ARRÊT sur « OFF » (ARRÊT) ! – Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identier également la zone laser en posant un panneau d’avertissement.Consignes de sécuritéComportement à adopter lors de rayonnements électromagnétiques– L’appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE. – Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stationsservices ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations. FR28 Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical. La DEL (2) est allumée en permanence en vert. Dès que l‘instrument se trouve en dehors de la plage de nivellement automatique de 5°, les lignes laser clignotent et la DEL (2) s‘allume en rouge. Positionner l‘instrument de manière à ce qu‘il soit dans la plage de nivellement. La DEL (2) passe de nouveau au vert et les lignes laser sont allumées en permanence.

Mode d‘inclinaison Ne pas dégager le blocage de transport, mettre l’interrupteur MARCHE/ARRÊTsur «OFF»(ARRÊT). Activer et sélectionner les lasers en appuyant sur la touche de sélection. Il est maintenant possible de travailler sur des plans inclinés. Il n’est pas possible d’effectuer un nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s’orientent plus automatique

ment. La DEL (2) est allumée en permanence en rouge.

LASER LASER LASER LASER

Nivellements horizontal et vertical Dégager le blocage de transport, mettre l’interrupteur MARCHE/ARRÊTsur «ON»(MARCHE). La croix laser est visible. La touche de sélectionpermet d‘activer séparément les lignes laser.

Mode récepteur manuel, en option : Fonctionnement avec le récepteur de laser RX Utiliser un récepteur de laser RX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant longuement sur la touche 1 (mode récepteur manuel activé/désactivé) pour pouvoir travailler FRSmartCross-Laser

Préliminaires au contrôle du calibrage Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au centre entre deux murs écartés l‘un de l‘autre d‘au moins 5m. Éteindre l’instrument en dégageant le blocage du transport (CROIX LASER ALLUMÉE). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.

2. Tournez l‘appareil de 180° et marquez un point A2. Vous

disposez donc entre les points A1 et A2 d‘une ligne de référence horizontale. avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. A partir de ces pulsations, le récepteur de laser reconnaît les lignes laser. Tenir compte du mode d‘emploi du récepteur laser pour le laser à lignes.

< 0,5 mm / m = OK Contrôler le calibrage

3. Rapprochez l‘appareil aussi près que possible du mur

à hauteur du repère A1.

4. Tournez l‘appareil de 180° et repérez un point A3.

La différence entre les points A2 et A3 est la tolérance. FR30

2,5 m < 2,5 mm = OK Vérification de la ligne horizontale Installez l‘appareil à env. 5 m d‘un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d‘env. 2,5 m. vers la droite et marquer le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 2,5 mm à la même hauteur que le point B. Répétez l’opération en faisant pivoter vers la gauche. Vérification de la ligne verticale Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec une corde de 2,5 m de longueur. Le fil d‘aplomb doit alors pendre librement. Allumez l‘appareil et aligner le laser vertical sur le fil d‘aplomb. La tolérance de précision est respectée lorsque l‘écart différence entre la ligne laser et le fil d‘aplomb ne dépasse pas ± 2,5 mm. Vérifier régulièrement le calibrage avant utilisation, à la suite d’un transport ou d’une longue période de stockage.

Quand A2 et A3 sont distants de plus de 0,5 mm / m l‘un de l‘autre, un réglage de l‘appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Remarques concernant la maintenance et l‘entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre. Calibrage Il est nécessaire de calibrer et de contrôler régulièrement l’instrument de mesure an d’en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d’UMAREX-LASERLINER. FRSmartCross-Laser

• à 300 lx max. Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AFB Données techniques Sous réserve de modifications techniques. 21W19 Plage de mise à niveau automatique ± 5° Précision ± 0,5 mm / m Nivellement horizontal/vertical automatique Visibilité (typique)* 10 m Zone de travail avec le récepteur manuel (dépend du rapport de diversité de nature technique) 40 m Longueur de l’onde laser 650 nm Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Alimentation électrique 2 x 1,5V LR6 (AA) Durée de fonctionnement env. 15 h Conditions de travail 0°C … 50°C, humidité relative de l’air max. 80% RH, non condensante, altitude de travail max. de 4000m au-dessus du niveau moyen de la mer Conditions de stockage -10°C … 70°C, humidité relative de l’air max. 80% RH Dimensions (l x h x p) 75 x 85 x 55 mm Poids 260 g (piles incluse) FR32 Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.
