INSTRUKCJA OBSŁUGI Coach Entertainment TV Tuner 04 BLAUPUNKT

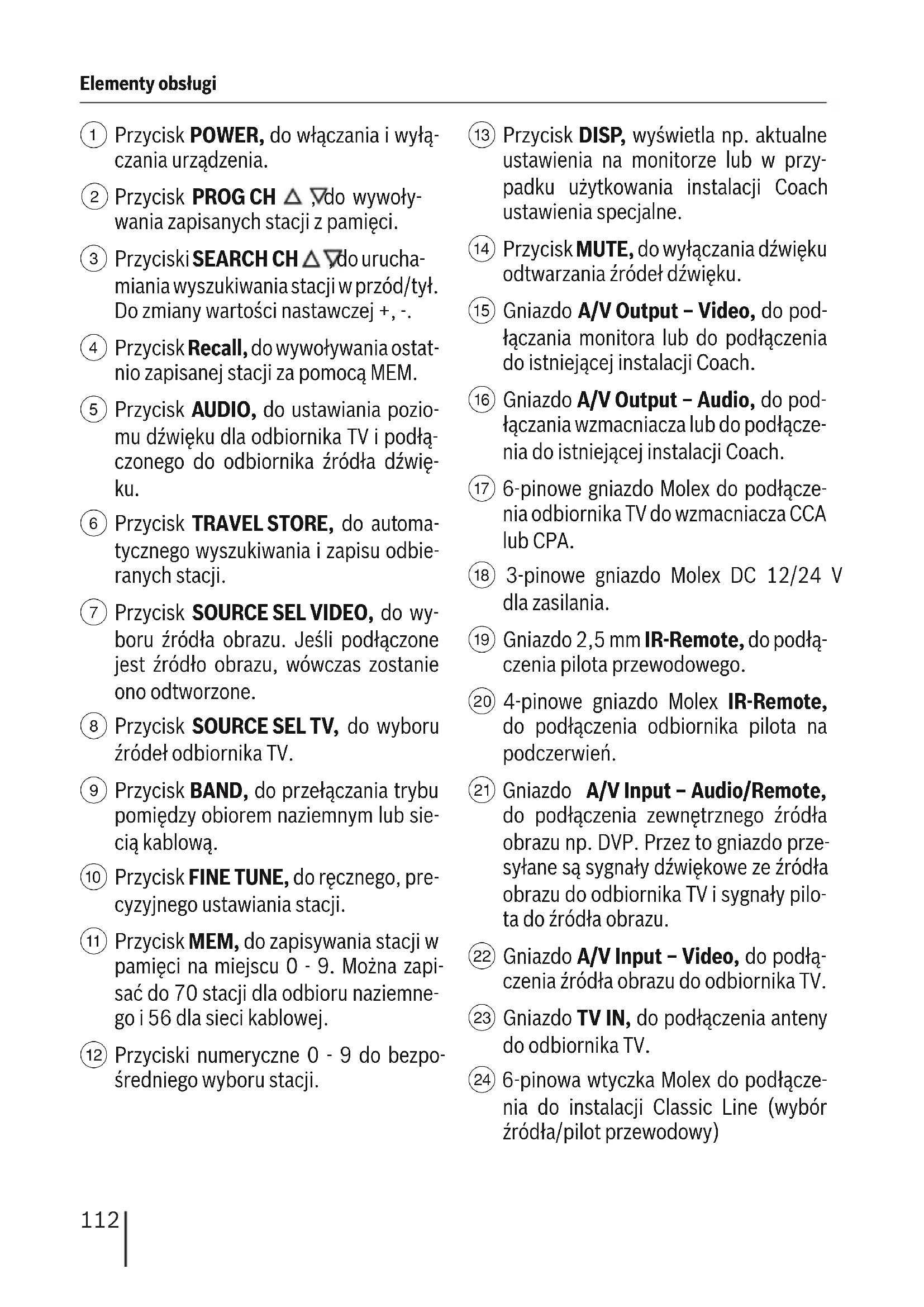

① Przycisk POWER, do wączania i wy)—czania ur)—zdenia.
2 Przycisk PROG CH do wywohywania zapisanych staci z pamieci.
3 Przyciski SEARCH CH do uruchamiania wyszukiwania staci w przyod/tyt. Do zmiany wartosci nastawczyj +, -
4 Przycisk Recall, do wywoływnia statnio zapisanej staci za pomocamy MEM.
5 Przycisk AUDIO, do ustawiania poziomu dzwieku dla odbiornika TV i podzczonego do odbiornika zrodta dzwieku.
6 Przycisk TRAVEL STORE, do automatycznégo wyszukiwania i zapisu odbieranych staci.
7 Przycisk SOURCE SELVIDEO, do wyboru zrodta obrazu. Jesli podlaczone jest zrodto obrazu, wowczas zostanie ono odtworzone.
⑧ Przycisk SOURCE SEL TV, do wyboru zródeł odbiornika TV.
9 Przycisk BAND, do przyȩczania trybu pomiedzy obiorem naziemnym lub siecia kablowa.
10 Przycisk FINE TUNE, do recznego, preczyjngo ustawiania stacji.
11 Przycisk MEM, do zapisywania staci w pamięci na sąjechu 0 - 9. Można zapiść do 70 staci dla odbioru naziemnégo i 56 dla sieci kablowej.
12 Przyciski numeryczne 0 - 9 do bezpos-redniego wyboru staci.

13 Przycisk DISP, wyświetla np. aktualne ustawenia na monitorze lub w przypadku uzytkowania instalacji Coach ustawenia spejalne.
14 Przycisk MUTE, do wyłuczania dzwieku odtwarzania zródeł dzwieku.
15 Gniazdo A/V Output - Video, do podzania monitora lub do podzania do istniejacej instalacji Coach.
Gniazdo A/V Output - Audio, do podęczania wzmacniacza lub do podȩczenia do istniejeść instalacji Coach.
6-pinowe gniazdo Molex do podęczenia odiornika TV do wzmacniacza CCA lub CPA.
18 3-pinowe gniazdo Molex DC 12/24 V dla zasilania.
19 Gniazdo 2,5 mm IR-Remote, do podęczenia pilota przywodowej.
20 4-pinowe gniazdo Molex IR-Remote, do podlączenia odbiornika pilota na podczerwien.
Gniazdo A/V Input - Audio/Remote, do podęczenia zewétrznego zródta obrazu np. DVP. Przej to gniazdo przyśypane są sygnaty dzwiekowe ze zródta obrazu do odbiornika TV i sygnaty pilota do zródta obrazu.
Gniazdo A/V Input - Video, do podęczenia zródrta obrazu do odbiornika TV.
23 Gniazdo TV IN, do podlączenia anteny do odbiornika TV.
6-pinowa wtyczka Molex do podączenia do instalacji Classic Line (wyborźóda/pilot przywodowy)

25 3-pinowa wtyczka Molex do podączenia zasilania.
26 Odbiornik na podczerwien do pilota z 4-pinowa wtyczka Molex.

Wskazówki akcesoria 114

Montañi podłaczenia 115
Zakres dostawy 115
Wskazówki montañowe 115
Ogólne przyłącza 115
Podłaczenia do systemu
Coach Classic Line 115
Podłaczenia do systemu
Coach Professional Line 116
Podłaczenia zewétrzngo
źróda obrazu 116
Pierwsze uruchomienie 117 Uruchomienie pilota 117
Obsługa odbiornika TV za pomocapiola na podczerwien 117 Węczanie/wyłączanie 117 Menu OSD 117 Ustawienie anteny/sieci kablowej 117 Ustawianie staci 118 Reczne zapamietywanie staci 118 Wywoływanie zapisanych staci 118 Dostrajanie precyzyjne (tylko w przypadku odbioru naziemnégo) 119 Wyborźóda TV/odtwarzacz video 119 Obsługa funkcj diapersstawowych za pomocapi CCA/CCU 119 Ustawianie/wyȩwnywanie poziomu wyjsciowego 119 Wyȩczanie tonu (Mute) 120
Tabela czestotliwość 120
Norma B/G 120
Norma D/K 120
Norma I 120
Norma L/L' 121
Kabel 121
Utylizowanie zuzytego urzadzenia (tylkko kraje UE) 121
Dane technicne 121

Wskazówki akcesoria

Dziekujemy, ze zdecydowali sie Państwo na zakup produktu fi rmy Blaupunkt. Zyczymi Państwu wiele radosci przy korzystaniu z nowego urzadzenia.

Przed pierwszym użyciem prosimy o przyczytanie niniejszej instrukcjji obsługi.

Redaktorzy w fi rmie Blaupunkt, dokadaj wszelkich staranaby instrukcje obstugiproduktobyy przyzejrzysti ogolnie Rozmiane.W przypadku waptliwosci pytan dotyczych obstugi,nalezy skonsultowac sie ze sprzedawca lub skorzystac ztelefonicznej uslugiofferowanej przydiazobstugi klienawPaNSTwakraju. Numer Telefonu umieszczono ztylu okladki tej instrukcji.

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancje producenta. Z warunkami gwarancji:noza zapoznać sie na stronie www.blaupunkt.de lub zamówic je pod wskazonym adresem:

BezpieczeINSTwo w ruchudrogowym

drogowyin Bezpieczenstwo w ruchu drogowym jest najwazniejsze.

Urzadzenie obstuguj wyłacznie wówczas, gdy pozwala na to sytuacja na drodze.
Przed Rozpoczeciem jazdy zapoznaj sie z urzadzeniem.

Nalezy odpowiednio wczesnie reagować na ostrzejawczy sygnaty dzwiekowestosowane przyez policie, strasz pożarna oraz słuszby ratownikce.

Dlatego podczas jazdy nalezy usta-wiac urzadzenie na umiarkowanagtosnosc.

Zakres dostawy zawiera 3- i 6-cio pinowa wtyczke Molex ze stykami kontaktowymi, odbiornik IR z 4 pinowa wtyczka Molex, pilot na podczerwien i dwie baterie 1,5 V do pilota.

Wskazówki montażowe

Przy wyborze.), uozgliednic), czynniki:

• Pod powierzchnia, na ktorej ma byc za montowane urzadzenie, nie moga znajdować sieźadne kable ani przywody rurowe.

Nie nalezy instalować urzadzenia w miajscu,

• bezposredniego narażenia na promiezie sstoneczne,
• kóre znajduje sie w povlizu wylotów ciepkiegogowietrza (ogrzewanie itd.),
• któr narazone jest na deszczi wilgoć,
• kto're narazone jest na pyf i brud,
• które narażone jest na silne wibracje.

Ogólne przyłącza

Zasilanie

Wykonanie kabla do zasilania odbiornika.

Przeprowadź kabel od pinu 3 (ON) do gniażda VIDEO RELAIS na swoim CCA lub CPA (załaczone zasilanie monitorów video).

Połacz pin 2 z przywodem masy a pin 1 z przywodem +12 wolt lub +24 wolt.

3

2

1

Pin 1: state plus 12V / 24V

Pin 2: masa

$$ \text {P i n} 3: \mathrm {O N} / \mathrm {O F F} (+ 1 2 \mathrm {V} / + 2 4 \mathrm {V} = \mathrm {O N}, $$

$$ O V = O F F) $$

Włódz wtyczke przyłączeniowa do 3-pinowej gniażda DC 12/24 V (18) z boku od-biornika.

Wskazówka:

W przypadku uzytkowania odiornika w trybie "Stand alone" nie trzeba podłaczać pinu 3 (otwarty = ON).

Pilot na podczerwień

Do 4-pinowego gniazda IR-REMOTE 20抗氧化 podlączyć odbiornik podczerwieni do pilota i zamontowej go w dowolnymmiejscu w pojeźdie.

Podłaczenia anteny

Podlacz kabel swojej anteny TV do gniazda antenowego 23 na odbiorniku TV.

Podłaczenia do systemu Coach Classic Line

Audio/Video

W celu podłaczenia odbiornika TV do swojej
istniejeść instalaci Classic-Line;będiesz
potrzebowat 2 sztuki przywodów audio
(7607402000) oraz przywód video
(7607263001).

Połacz kabel audio z wyjsciami A/V Output-Audio L/R 16 odbiornika TV i odpowiedni-mi wejsciami CCA (wtyczka D, Pin 8-10).

Podlacz kabel video do wyjscia A/V Output-Video 15 odbiornika TV oraz z pierwszym monitorem swojejego urzadzenia Classic Line.

Pilot przywodowy i wybór zródla

AbyMZa byo obslugiwać odbiornik TV za pomocca CCA,nalezy zainstalowac nastepu-jacy przywod:

Zestaw przywodów (7 607 006 418 / 419) do gniazda 2,5 mm IR-Remote 19.

Połacz pin 1 komory A swojejego CCA z przyśczem video-remote wtyczki.

Połacz pin 2 komory A swojejego CCA z przyśczem masy wtyczki.

Włódz wtyczke 2,5 mm do gniażda IR-Remote ① 9 na odbiorniku TV.

W celu wyboru zródta połacz pin 4 6-cio pinowego gniażda Molex REMOTE (17) na odbiorniku TV z wyjsciem CAM-Out na CCA (C2, Pin 10).

6	5	4
3	2	1

Pin 4: wybor zrodla

Pin 5:masa

Pin 6: przywód remote

Podłaczenia do systemu Coach Professional Line

Audio/Pilot przywodowy

W celu podłaczenia odbiornika TV do istniejej instalacji Professional Line budziesz potrzebowat przewodu video-remote (7 607 006 437).

Połacz przywość video-remote z wyjsciami A/V Output-Audio L/R 16 oraz 6-cio pinowym gniazdem Molex Remote 17 na odbiorniku TV i podlacz do gniazda CPA X1500 swojejego urzadzenia Professional.

Obraz (Video)

Do podłaczenia obrazu do odbiornika TV bedziesz potrzebowat przewodu video (7607263001).

Podlacz przywoź video do wyjscia A/V Output-Video ⑲ odbiornika TV oraz z pierwszym monitorem swojejego urzadzenia Professional.

Podłaczenia zewnétrznégoźródka obrazu

Dodatkowo要去 podęczyc zewétrzne zródko audio-/video (np. DVP/MVP) do odbiornika TV. Aby moc obstugwuć zdalnie zródko obrazu tak jak zwykle za pomocamy CCA lub CCU, do podęczeniaNSEZASTOSOWAĆ przywośd video-remote (7 607 006 437).

Połacz przywość video-remoté z wyjsciami Audio L/R i 6-pinowym gniaźem Molex na urzadzeniu video i podlącz go do gniaźda A/V Input - Audio/Remote (21) odbiornika TV.

Do podłaczenia obrazu do odbiornika TV bedziesz potrzebowat przywodu video (7 607 263 001).

Połacz przywośd video z wyjsciem video urzadzenia odtwarzajacego oraz wejsciem A/V Input - Video (22) odbiornika TV.

Pierwsze uruchomienie

Przy pierwszym uruchomieniu odbiornika TVNSEZY wOZyC odpowiednie baterie do pilota.

Uruchomienie pilota

Włodanie baterii

Pilot zasilany jest dwoma bateriami 1,5 V typu AAA, ktore zwarte sa w dostawie.

Otwórz kieszen na baterie w tylnej częsci pilota.
Włód z baterie (jak przygodstawiono w kieszeni na baterie).
Zamknij kieszen na baterie.

Uzywanie pilota

Skieruj pilot na oddzielny odbiornik podczerwieni 26.

Kaat sterowania:okofo 30^ w kaźdym kierunku od przyodu pilota na podczerwień.

Obsługa odbiornika TV za pomocę pilota na podczerwić

Włączanie/wyłączanie

Odbiornik TV wączany i wyȩczany jest standardowo za pomoczą instalacji Coach. Jesli wykorzystujesz odbiornik TV bez instalacji Coach (tryb Stand alone),

właczaj go i wyłaczaj za pomocapiżyci-sku POWER 1 na pilocie.

Menu OSD

Odbiornik TV wyposzaźony jest w menu OSD (On Screen Display), które wyświetla rożne funkcję na monitorze.

Ustawienie anteny/ sieci kablowej

Mоżesz dokonać ustawienia,czy odbiornik TV ma odbierac program naziemny przyez antenę,czy此时byc podłoczony do sieci kablowej.

Aby wybrać pasmo,

naciśnij przycisk BAND 9.

Na monitorze wyświetlone zostanie aktualne ustawuminium 1. TV lub 2. CABLE. Aktywna jest pulsujuca w danym momencie funkacja.

W celu przyȩczania poszczególnych funkci,

nacijsnij oddpowiednio przycisk numeryczyny 1 lub 2 12 na pilocie.
Odczekaj ok. 10 sekund, dopóki ustawienie nie zostanie zapisane.

Ustawianie staci

Masz moziwość ustawenia staci.

• Za pomocę funkcjy wyszukiwania stacji lub
• za pomocag wyszukiwania Travelstore.

Wyszukiwanie stacji

W celu wyszukania na kanale nastepnej od-bieranej staci w przyd lub w tyf w obrbie pasma,

nacijsnij przycisk SEARCH CH lub ③.

Rozpocznie sie wyszukiwanie i zatrzyma sie na nastepnej odbieranej staci.

Wyszukiwanie Travelstore

W przypadku odbioru naziemego:noza zapisac maks.70 staci a w przypadku odbioru kablowego maks.56 staci.

Aby uruchomic wyszukiwanie Travelstore, nacijsnij przycisk TRAVEL STORE 6.

Fabrycznie uaktywniona jest funkcja AUTO DETECT SYSTEM. Cyfra 1 pulsuje.

Po ok. 10 sekundach Rozpocznie sie wyszukiwanie.

Po przyszukaniu ...) go psma, wyszukiwanie Travelstore zatrzyma sie na pierwszej zapisanej staci.

Jesli chcesz przypoprowadzić wyszukiwanie Travelstore w paśmie SECAM,

nacijsnij przycisk 2 (12) na pilocie.

Uaktywniony zostanie L SYSTEM: FRANCE.

Réczne zapamietywanie stacji

Oprocz wyszukiwania Travelstore masz moziwość, recznego zapisywania staci.

Wybierz za pomocą przycisku BAND
9 zakres TV lub CABLE.
Wyszukaj zadana staje (kanaf).
W tym celu nacijsnij na jeder z przyci-sków SEARCH CH, 3.

Aby zapisać stacje,

naciśnij przycisk MEM (11).

W celu wywołania staci ostatnio zapisanej za pomocamy MEM,

naciśnij przycisk RECALL 4.

Ustawionej staci możesz przyporźadkować zędane sąsce wAMIcie programów.

W tym celu nacijsnij na odpowiedni przycisk numeryczny 12

Na monitorze wyświetlone zostanie sąsce wAMIJIcI programów "PROG" oraz kanai "CH".

Wywoływanie zapisanych staci

W celu wywołania staci zapisanych za pomocę fungcji Travelstore lub ręcznie (kana-tów),

nacijsnij przycisk PROG CH 2, lub przyciski numeryczne odpowia-dajace mistrscu w pamięci programów 12.

Program "PROG" bzw.), wie spece wAMI pięci programów "CH" wyświetlone zostano na monitorze.

Dostrajanie precyzyjne (tylko w przypadku odbioru naziemngo)

W celu preczyjngo dostrojenia staci,

nacijsnij przycisk FINE TUNE 10.
Na monitorze pojawi sie "FINE TUNE SETTING".
Jesli to konieczne ustaw za pomocapiuszyciskow SEARCH CH opymalna jakosci obrazu.

Wybor zrodta TV/odtwarzacz video

Jesli za pomocę odpowiednich przywodów podłaczyść odtwarzac video do odbiornika TV, sąwczasość obstugwućego funkcjé podstawowe tak jak zwykle za pomocę CCA lub CCU.

W tym celu naleź ustawic odbiornik TV na odtkwarzacz video.

Naciński przycisk VIDEO (7), aby zobaczyc obraz podłaczonego odtwarzacza video.
lub
Nacijsnij przycisk TV 8,aby zobaczyc obrz odbiornika telewizyjniego.

Przeloczanie zródel za pomocca CCA

Jesli odbiornik TV wbudowany jest w instalacja Classic-Line,
nacisnij przyciskVIDEO na CCA,aby zobaczyc na monitorach obrzTelewizji/lub odtwarzacza.

Aby przy pomocy CCAzmieniac zródka,

naciskaj przycisk CAM na CCA dopóty, dopóki nie zostanie pokazany obrz TV albo obrz z odtwarzacza video.

Przeloczanie zródel za pomocă CCU

Jesli odbiornik TV wbudowany jest w instalacja Professional-Line,

naciskaj jeder z przycisków VIDEO na CCU dopóty, dopóki na monitorach nie zestanie pokazany obr TV albo obr z odtwarzacza video.

Obstuga funkcji podstawych za pomocca CCA/CCU

Nastepujace fungcje podstawowe odbiornika TV mozna obstugiwac za pomocca CCA lub CCU.

Funkcja CCA

Kolejne.),
Poprzednie.),
Wyszukiwanie do przyodu
Wyszukiwanie do tyfu

Funkcja CCU

Kolejne.),

Poprzednie.),

Wyszukiwanie w przyód >>

Wyszukiwanie wtyf<<

Ustawianie/wyrównywanie poziomu wyjsciowego

Aby przy zmianie zródla nie dochodziło do szczytowej gośnosci,łąna wyrównac rożnice gośnosci pomiedzy odbiornikiem TV a odtrwarzaczem video.
Naciśnij przycisk AUDIO ⑤.

Wyswietlone zostanie menu "OUTPUT LEVEL SETTING" do ustawiania poziomu TV lub AV. Aktywne ustawienie pulsuje.

W celu przyȩćzenia pomietź TV a AV,

nacijsnij oddpowiednio przycisk numeryczyny 1 lub 2 ⑫.
Zadana glosnosc
ustaw za pomocę przycisków SEARCH CH△,

Wyłacznie tonu (Mute)

Aby wyłaczyc dzwiek odbiornika TV,
nacisnij przycisk MUTE 14.
W celu ponownego wączenia dźwięku,
naciśnij ponownie przycisk MUTE (14).

Tabela częstotliwość

Norma B/G

Zakres czestotliwość VHF/UHF: 47,00 MHz - 862,00 MHz

Czestotliwość nosna obrazu:

38,90

MHz

Czestotliwość nośna dzwieku 1:

33,40

MHz

Częstotliwość nośna dźwiȩku 2:

33,16

MHz

Czestotliwość dzwieku: 5,5 MHz,

dzwiek FM

Norma D/K

Zakres czestotliwość VHF/UHF:

48,50 MHz - 861,75 MHz

Czestotliwość nosna obrazu:

38,90

MHz

Czestotliwość nośna dzwieku:

32,40

MHz

Czestotliwość dzwieku: 6,5 MHz,

dzwiek FM

Norma I

Zakres czestotliwość VHF/UHF:

44,50 MHz - 861,25 MHz

Czestotliwość nosna obrazu:

38,90

MHz

Czestotliwość nośna dzwieku:

32,90

MHz

Czestotliwość dzwieku: 6,0 MHz,

dzwiek FM

Norma L/L'

Zakres czestotliwość VHF:

41,00 MHz - 222,75 MHz

Zakres czestotliwość UHF:

470,00 MHz - 861,75 MHz

Czestotliwość nosna obrzu L:

38,90

Czestotliwość nosna obru L':

33,95

Częstotliwość nosna dzwieku L:

32,40

Częstotliwość nosna dzwieku L:

40,40

Czestotliwość dzwieku: 6,5 MHz,

dzwiekAM

Kabel

Zakres czestotliwość:

47,00 MHz - 470,00 MHz

Czestotliwość nosna obrazu:

38,90

Czestotliwość nosna dzwieku:

33,40

Czestotliwość dzwieku: 5,5 MHz,

dzwiek FM

Utylizowanie zuzytego urzadzenia (tylko kraje UE)

Zuzytego urzadzenia nie wolno wyrzucac wraz z odpadami z gospodarstwa domowego!

Do utylizacje urzadzenia naleź wykorztacja dostepne punkty zbiórki zuzytego sprzetu.

Dane techniczne

Napięcie roboczne: 12 V/24 V

Pobór prádu:

Praca: 0,6 A

Temperatura robocza:

-20°C do +70°C

Temperatura przechowymania:

-40°C do +85°C

Not any:

PAL,

B/G,L/L',I,D/K,

Kabel

SE

MHz

Poziom wyjsciowy video:

M

1 Vss przy 75 Ohm

MHz

Poziom wyjsciowy audio

(regulowany):

TV

(FM 1kHz, 30 kHz),

typ. 1,3 V

Video - w zalez

nosci od poziomu

wejsciowego audio

MHz

(Ri < 300Ohm)

stereo

Poziom wejsciowy video:

MHz

1 Vss

Poziom wejsciowy audio:

maks. 3 V

(Ri > 10 kOhm)

stereo

Ciezar:

650

g

Wymiary: 207 × 132 × 30 ~mm

(szer.xwys.xg.)

Normy:

e13,

FCC,

WEEE, ROHS

Zmiany technicznze zastrzezone.

Service numbers

Country:

Phone:
