INSTRUKCJA OBSŁUGI VSZ4G232M1 SIEMENS

Odkurzacz higieniczny

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

Instrukcję użytkowania należy zachować. W przypadku

przekazania odkurzacza innej osobie należy dołączyć

Użytkowanie zgodne z przeznaczeniem

Odkurzacz przeznaczony jest do użytku w gospodar-

stwie domowym i nie nadaje się do celów przemysło-

wych. Odkurzacz należy użytkować wyłącznie zgodnie

ze wskazówkami zawartymi w niniejszej instrukcji

bsługi. Producent nie ponosi odpowiedzialności za

ewentualne szkody powstałe w wyniku użytkowania

niezgodnego z przeznaczeniem lub nieprawidłowej

Z tego względu należy koniecznie przestrzegać

następujących zaleceń!

Odkurzacz można eksploatować wyłącznie z:

oryginalnymi częściami zamiennymi, oryginalnymi

akcesoriami lub oryginalnym wyposażeniem dodatko-

W celu uniknięcia ryzyka utraty gwarancji zalecamy

użytkowanie urządzenia wyłącznie z oryginalnymi

Aby uniknąć uszkodzeń urządzenia lub skaleczeń,

odkurzacza nie należy używać do:

odkurzania ludzi i zwierząt,

- mikroorganizmów (np. much, pająków itp.),

- substancji szkodliwych dla zdrowia, o ostrych kra-

wędziach, gorących lub żarzących się,

- substancji wilgotnych lub płynnych,

- łatwopalnych lub wybuchowych materiałów i

- popiołu, sadzy z pieców kaflowych i instalacji cen-

tralnego ogrzewania,

- pyłu tonerowego z drukarek i kopiarek.

Odkurzacz spełnia wymogi techniki oraz

przepisy bezpieczeństwa.

Urządzenie mogą obsługiwać dzieci w

wieku powyżej 8 lat oraz osoby z

ograniczonymi zdolnościami fizycznymi,

sensorycznymi lub umysłowymi, a także

osoby nie posiadające wystarczającego

doświadczenia i/lub wiedzy, jeśli

pozostają pod nadzorem lub zostały

pouczone, jak bezpiecznie obsługiwać

urządzenie i są świadome związanego z

tym niebezpieczeństwa.

GA 9000 953 327_Z 41 30.04.2014 16:05 Seite 2021

Gdy odkurzacz nie jest używany, wyłączyć urządzenie

i wyjąć wtyczkę z gniazda.

Zużyte urządzenia należy bezzwłocznie doprowadzać

do stanu nieprzydatności, a następnie przekazać je

do utylizacji zgodnie z obowiązującymi przepisami.

Gniazdo sieci energetycznej musi być zabezpieczone

bezpiecznikiem o mocy co najmniej 16 A.

Jeżeli w momencie włączania urządzenia zadziała

bezpiecznik, może to być spowodowane tym, że rów-

ocześnie inne urządzenia elektryczne o większej

ocy przyłączeniowej podłączone są do tego same-

go obwodu prądowego.

Zadziałania bezpiecznika można uniknąć, ustawiając

najniższy stopień mocy przed włączeniem urządzenia

i wybierając wyższy stopień dopiero po jego włącze-

Wskazówki dotyczące utylizacji

Opakowanie chroni odkurzacz przed uszkodzeniem

podczas transportu. Składa się ono z materiałów

bezpiecznych dla środowiska naturalnego i z tego

względu nadaje się do odzysku surowców wtórnych.

Niepotrzebne materiały opakowaniowe należy oddać

do punktów zbiórki surowców wtórnych.

Stare urządzenia często zawierają pełnowartościowe

materiały. Z tego względu wysłużone urządzenie

należy oddawać dostawcy względnie do centrum

odzysku surowców wtórnych do ponownego wyko-

rzystania. Informację na temat aktualnie obowiązu-

jących sposobów utylizacji można uzyskać w wyspe-

cjalizowanym sklepie lub w urzędzie gminy.

Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące wykonane są z materiałów

przyjaznych dla środowiska. Jeśli nie zawierają sub-

stancji szkodliwych lub niedozwolonych, można je

wyrzucać z odpadami komunalnymi.

Wygląd wyposażenia (szczotki, rury ssącej, itp.)

może odbiegać od rysunków w niniejszej instrukcji

obsługi, działanie i funkcja nie ulegają zmianie.

Informacje dotyczące etykiety ener-

Niniejszy odkurzacz jest odkurzaczem uniwersalnym.

W celu uzyskania deklarowanej efektywności energe-

tycznej i klasy skuteczności odkurzania na dywanach i

twardych podłogach zalecane jest używanie przełączal-

nej szczotki uniwersalnej.

Wartości podane w etykiecie energetycznej ustalono

na podstawie przeprowadzonych testów (zgodnie z

wymogami normy EN60312-1).

Dzieci nie mogą bawić się urządzeniem.

Czyszczenie i czynności konserwacyjne

nie mogą być wykonywane przez dzieci

bez nadzoru dorosłych.

Opakowania foliowe należy

przechowywać w miejscu niedostępnym

dla małych dzieci lub wyrzucić.

=> Istnieje niebezpieczeństwo

Odpowiednie użytkowanie

Odkurzacz należy podłączać i uruchamiać wyłącznie

zgodnie z informacjami zawartymi na tabliczce zna-

Nigdy nie odkurzać bez worka lub pojemnika na pył,

iltra zabezpieczającego silnik oraz filtra wylotu

=> Może to spowodować uszkodzenie urządzenia!

W żadnym wypadku nie odkurzać szczotką ani dyszą

=> Istnieje niebezpieczeństwo obrażeń ciała!

Podczas odkurzania schodów urządzenie musi znaj-

dować się niżej niż użytkownik.

Nie używać przewodu zasilającego ani węża do prze-

noszenia/transportowania odkurzacza.

Jeśli przewód zasilający urządzenia zostanie uszko-

dzony, musi zostać wymieniony przez producenta

lub serwis producenta lub inną osobę z podobnymi

kwalifikacjami, aby uniknąć zagrożeń.

W przypadku użytkowania urządzenia dłużej niż

przez 30 minut należy całkowicie wyciągnąć przewód

W celu odłączenia urządzenia od sieci ciągnąć za

wtyczkę, a nie za przewód zasilający.

Przewodu zasilającego nie wolno prowadzić po

ostrych krawędziach ani zaciskać.

Należy uważać, aby podczas automatycznego zwija-

nia przewodu wtyczka nie obijała się o znajdujące

się w pobliżu osoby, części ciała, zwierzęta lub

przedmioty. => Kontrolować przewód zasilający, trzy-

Przed przystąpieniem do prac związanych z naprawą

lub konser wacją odkurzacza należy wyciągnąć

wtyczkę z gniazda sieciowego.

Nie włączać uszkodzonego odkurzacza. W przypadku

zakłócenia w pracy urządzenia należy wyciągnąć

wtyczkę z gniazda sieciowego.

W celu uniknięcia zagrożeń naprawy urządzenia oraz

wymiana części w odkurzaczu mogą być wykonywa-

ne wyłącznie przez autoryzowany serwis.

Odkurzacz należy chronić przed wpływem czynników

atmosferycznych, wilgocią i źródłami ciepła.

Unikać kontaktu filtrów (worek filtrujący, filtr zabez-

pieczający silnik, filtr wylotu powietrza itp.) z mate-

riałami łatwopalnymi oraz zawierającymi alkohol.

Odkurzacz nie nadaje się do stosowania na placach

=> Odsysanie gruzu budowlanego może prowadzić

do uszkodzenia urządzenia.

GA 9000 953 327_Z 41 30.04.2014 16:05 Seite 2122

Instrukcję użytkowania należy zachować. W przypadku

rzekazania odkurzacza innej osobie należy dołączyć

Należy rozłożyć strony z rysunkami!

1 Przełączalna szczotka do podłóg (z tuleją

2 Szczotka do podłóg twardych (z tuleją

3 Szczotka TURBO-UNIVERSAL®* do podłóg

6 Rura teleskopowa z przyciskiem przesuwanym

(i tuleją odblokowującą)*

7 Rura teleskopowa z tuleją przesuwną

(i tuleją odblokowującą)*

8 Przewód zasilający

10 Dźwignia zamykająca

11 Kratka wylotu powietrza

13 Filtr wylotu powietrza*

14 Filtr zabezpieczający silnik (nadaje się do prania)

15 Uchwyt do noszenia

16 Pokrywa komory pyłowej

17 Wskaźnik wymiany filtra*

18 Zaczep rury ssącej (na spodzie urządzenia)

19 Włącznik/wyłącznik i regulator mocy

20 Nośnik wyposażenia do ssawki kombinowanej*

22 Ssawka wiertarska*

Części zamienne i wyposażenie

Aby urządzenie działało z optymalną mocą, zaleca się

stosowanie oryginalnych worków na pył typu

PowerProtect (VZ41FGALL).

• 4 worki na pył z zamknięciem

• 1 mikrofiltr higieniczny

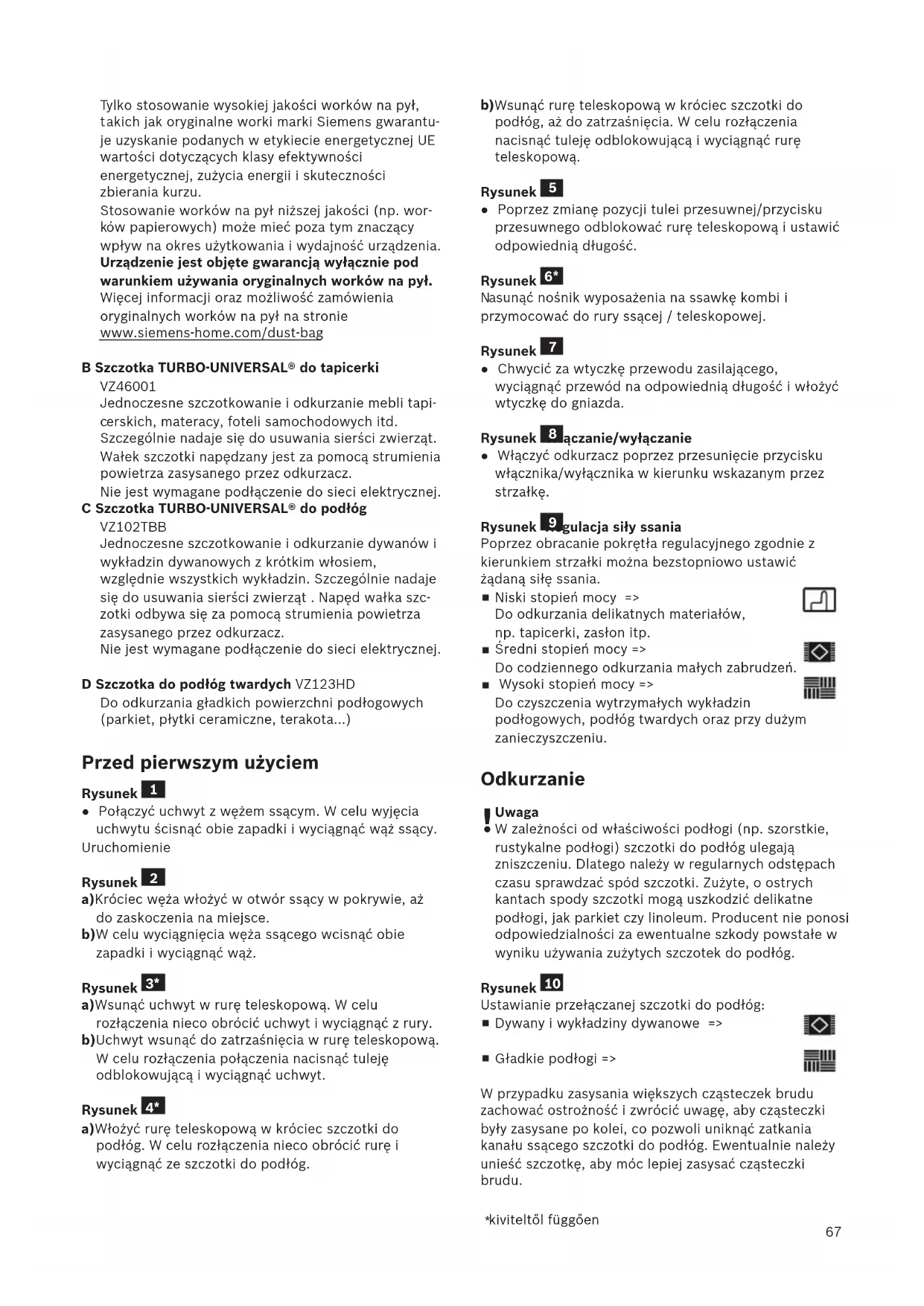

WSKAZÓWKA Urządzenie jest niezwykle skutecznym odkurzaczem,

który uzyskuje najlepsze rezultaty czyszczenia

wyłącznie w połączeniu z oryginalnymi workami na

ylko stosowanie wysokiej jakości worków na pył,

akich jak oryginalne worki marki Siemens gwarantu-

je uzyskanie podanych w etykiecie energetycznej UE

wartości dotyczących klasy efektywności

energetycznej, zużycia energii i skuteczności

Stosowanie worków na pył niższej jakości (np. wor-

ów papierowych) może mieć poza tym znaczący

wpływ na okres użytkowania i wydajność urządzenia.

Urządzenie jest objęte gwarancją wyłącznie pod

warunkiem używania oryginalnych worków na pył.

ięcej informacji oraz możliwość zamówienia

oryginalnych worków na pył na stronie

www.siemens-home.com/dust-bag

B Szczotka TURBO-UNIVERSAL® do tapicerki

Jednoczesne szczotkowanie i odkurzanie mebli tapi-

erskich, materacy, foteli samochodowych itd.

Szczególnie nadaje się do usuwania sierści zwierząt.

Wałek szczotki napędzany jest za pomocą strumienia

powietrza zasysanego przez odkurzacz.

Nie jest wymagane podłączenie do sieci elektrycznej.

C Szczotka TURBO-UNIVERSAL® do podłóg

VZ102TBB Jednoczesne szczotkowanie i odkurzanie dywanów i

wykładzin dywanowych z krótkim włosiem,

względnie wszystkich wykładzin. Szczególnie nadaje

się do usuwania sierści zwierząt . Napęd wałka szc-

zotki odbywa się za pomocą strumienia powietrza

zasysanego przez odkurzacz.

Nie jest wymagane podłączenie do sieci elektrycznej.

D Szczotka do podłóg twardych VZ123HD Do odkurzania gładkich powierzchni podłogowych

(parkiet, płytki ceramiczne, terakota...)

Przed pierwszym użyciem

● Połączyć uchwyt z wężem ssącym. W celu wyjęcia

uchwytu ścisnąć obie zapadki i wyciągnąć wąż ssący.

a)Króciec węża włożyć w otwór ssący w pokrywie, aż

do zaskoczenia na miejsce.

b)W celu wyciągnięcia węża ssącego wcisnąć obie

zapadki i wyciągnąć wąż.

a)Wsunąć uchwyt w rurę teleskopową. W celu

rozłączenia nieco obrócić uchwyt i wyciągnąć z rury.

b)Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową.

W celu rozłączenia połączenia nacisnąć tuleję

odblokowującą i wyciągnąć uchwyt.

a)Włożyć rurę teleskopową w króciec szczotki do

podłóg. W celu rozłączenia nieco obrócić rurę i

wyciągnąć ze szczotki do podłóg.

)Wsunąć rurę teleskopową w króciec szczotki do

odłóg, aż do zatrzaśnięcia. W celu rozłączenia

nacisnąć tuleję odblokowującą i wyciągnąć rurę

● Poprzez zmianę pozycji tulei przesuwnej/przycisku

rzesuwnego odblokować rurę teleskopową i ustawić

odpowiednią długość.

asunąć nośnik wyposażenia na ssawkę kombi i

przymocować do rury ssącej / teleskopowej.

● Chwycić za wtyczkę przewodu zasilającego,

wyciągnąć przewód na odpowiednią długość i włożyć

Rysunek Włączanie/wyłączanie

● Włączyć odkurzacz poprzez przesunięcie przycisku

włącznika/wyłącznika w kierunku wskazanym przez

Rysunek Regulacja siły ssania

Poprzez obracanie pokrętła regulacyjnego zgodnie z

kierunkiem strzałki można bezstopniowo ustawić

Niski stopień mocy =>

Do odkurzania delikatnych materiałów,

np. tapicerki, zasłon itp.

Średni stopień mocy =>

Do codziennego odkurzania małych zabrudzeń.

Wysoki stopień mocy =>

Do czyszczenia wytrzymałych wykładzin

podłogowych, podłóg twardych oraz przy dużym

W zależności od właściwości podłogi (np. szorstkie,

rustykalne podłogi) szczotki do podłóg ulegają

zniszczeniu. Dlatego należy w regularnych odstępach

czasu sprawdzać spód szczotki. Zużyte, o ostrych

kantach spody szczotki mogą uszkodzić delikatne

podłogi, jak parkiet czy linoleum. Producent nie ponosi

odpowiedzialności za ewentualne szkody powstałe w

wyniku używania zużytych szczotek do podłóg.

Ustawianie przełączanej szczotki do podłóg:

Dywany i wykładziny dywanowe =>

W przypadku zasysania większych cząsteczek brudu

zachować ostrożność i zwrócić uwagę, aby cząsteczki

były zasysane po kolei, co pozwoli uniknąć zatkania

kanału ssącego szczotki do podłóg. Ewentualnie należy

unieść szczotkę, aby móc lepiej zasysać cząsteczki

GA 9000 953 327_Z 41 30.04.2014 16:05 Seite 6768

Rysunek Odkurzanie z zastosowaniem

wyposażenia dodatkowego

W zależności od potrzeby nasadzić szczotkę na rurę

)Ssawka do szczelin. Do odkurzania szczelin, rogów itp.

)Szczotka do tapicerki. Do odkurzania mebli

tapicerskich, zasłon itp.

c)Szczotka do podłóg twardych

Do odkurzania twardych podłóg

(płytek ceramicznych, parkietu itp.)

● Wsunąć rurę teleskopową w króciec szczotki do

odłóg twardych, aż do zaskoczenia na miejsce.

● W celu rozłączenia nacisnąć tuleję odblokowującą i

wyciągnąć rurę teleskopową.

Rysunek Czyszczenie szczotki do podłóg twardych

a)W celu oczyszczenia odkurzyć szczotkę od spodu.

b)Nawinięte nitki i włosy przeciąć nożyczkami i

a)Przymocować ssawkę wiertarską do uchwytu i

umieścić przy ścianie w taki sposób, aby otwór

wiertniczy w ssawce znajdował się nad wierconym

b)Ustawić urządzenie na niski poziom i następnie

c)Ssawka wiertarska utrzymywana jest w wybranej

pozycji za pomocą siły ssania.

W zależności od właściwości powierzchni wierconej

ściany, ewentualnie zalecane jest podwyższenie mocy

ssania dla zapewnienia mocnego przyssania ssawki

W trakcie wiercenia drobny pył jest automatycznie

Jeśli urządzenie wyposażone jest w turboszczotkę,

należy stosować się do zaleceń dotyczących

użytkowania i konserwacji zawartych w załączonej

W czasie krótkich przerw w odkurzaniu można

skorzystać z zaczepu umieszczonego z tyłu urządzenia.

● Po wyłączeniu urządzenia hak na szczotce do podłóg

wsunąć we wgłębienie na spodzie urządzenia.

Aby pokonać przeszkody, np. schody, urządzenie można

przenosić za uchwyt.

a)Wyciągnąć wtyczkę z gniazda.

b)Pociągnąć krótko za przewód zasilający i puścić

(przewód zwija się automatycznie).

Do odstawiania/transportowania urządzenia można

korzystać z zaczepu rury ssącej znajdującego się na

)Ustawić urządzenie pionowo.

)Wsunąć hak ssawki do podłóg we wgłębienie na

Uwaga: Przed wymianą filtra zawsze wyłączać

Wymiana worka filtrującego

● Jeśli w momencie uniesienia szczotki nad podłogą

przy najwyższej mocy ssania cały wskaźnik wymiany

filtra na pokrywie zabarwi się na żółto, należy

ymienić worek filtrujący, również gdy nie jest

jeszcze całkowicie wypełniony. W tym przypadku o

konieczności wymiany worka decyduje rodzaj

odkurzonych zanieczyszczeń.

Szczotka, rura ssąca i wąż ssący nie mogą być przy

tym zatkane, ponieważ to także powoduje włączenie

się wskaźnika wymiany filtra.

● W celu usunięcia zatkania można w łatwy sposób

odłączyć uchwyt od węża.

Rysunek Otwieranie pokrywy

a)Odblokować pokrywę poprzez pociągnięcie dźwigni

zamykającej zgodnie z kierunkiem strzałki.

b)Otworzyć pokrywę zgodnie z kierunkiem strzałki.

a)Zamknąć worek filtrujący poprzez pociągnięcie

zapadki zamykającej.

b)Wyjąć worek filtrujący.

c)Włożyć nowy worek filtrujący.

d)Worek filtrujący wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnik należy czyścić w regularnych

odstępach czasu poprzez wytrzepanie lub wypłukanie!

● Otworzyć pokrywę komory pyłowej.

a)Blokadę filtra zabezpieczającego silnik zwolnić

poprzez pociągnięcie z boku i wyjąć filtr zgodnie z

kierunkiem strzałki.

b)Oczyścić filtr zabezpieczający silnik przez

c)W przypadku dużego zanieczyszczenia filtr należy

● Następnie filtr należy pozostawić do wyschnięcia na

co najmniej 24 godziny.

d)Po oczyszczeniu filtr zabezpieczający silnik włożyć w

urządzenie, zablokować i zamknąć pokrywę komory

ymiana filtra wylotu powietrza

Odkurzacz z mikrofiltrem higienicznym

Kiedy należy wymieniać? Zawsze przy użyciu nowego

pakietu filtrów wymiennych.

Otworzyć pokrywę komory pyłowej.

a)Odblokować uchwyt filtra poprzez naciśnięcie

dźwigni zamykającej zgodnie z kierunkiem strzałki.

b)Wyjąć mikrofiltr higieniczny.

)Mikrofiltr higieniczny można wypłukać.

● Następnie filtr należy pozostawić do wyschnięcia na

co najmniej 24 godziny.

d)Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr w

e)Włożyć uchwyt filtra w urządzenie i zatrzasnąć.

dkurzacz z filtrem Hepa

Jeśli urządzenie wyposażone jest w filtr Hepa, należy go

● Otworzyć pokrywę komory pyłowej.

a)Odblokować filtr Hepa poprzez naciśnięcie dźwigni

zamykającej zgodnie z kierunkiem strzałki i wyjąć z

b)Włożyć nowy filtr Hepa i zablokować.

W przypadku zassania drobnych cząsteczek pyłu należy

oczyścić filtr zabezpieczający silnik, ewentualnie

wymienić mikrofiltr higieniczny lub filtr Hepa.

Przed każdym czyszczeniem odkurzacza należy go

wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i

elementy wyposażenia z tworzywa sztucznego można

czyścić dostępnymi na rynku środkami do czyszczenia

Nie należy stosować środków do szorowania,

środków do czyszczenia szkła ani uniwersalnych

środków czyszczących. W żadnym wypadku nie

wolno zanurzać odkurzacza w wodzie.

W razie potrzeby komorę pyłową odkurzyć za pomocą

drugiego odkurzacza lub oczyścić suchą ściereczką lub

Zastrzegamy sobie prawo do zmian technicznych.

w zależności od wyposażenia

w zależności od wyposażenia

w zależności od wyposażenia

To urządzenie jest oznaczone zgodnie z Dyrektywą

Europejską 2012/19/UE oraz polską Ustawą z dnia 29

lipca 2005r. „O zużytym sprzęcie elektrycznym i elek-

tronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) sym-

bolem przekreślonego kontenera na odpady. Takie

oznakowanie informuje, że sprzęt ten, po okresie jego

użytkowania nie może być umieszczany łącznie z inny-

mi odpadami pochodzącymi z gospodarstwa

domowego. Użytkownik jest zobowiązany do oddania

go prowadzącym zbieranie zużytego sprzętu elek-

trycznego i elektronicznego. Prowadzący zbieranie, w

tym lokalne punkty zbiórki, sklepy oraz gminne

jednostka, tworzą odpowiedni system umożliwiający

oddanie tego sprzętu. Właściwe postępowanie ze

zużytym sprzętem elektrycznym i elektronicznym

przyczynia się do uniknięcia szkodliwych dla zdrowia

ludzi i środowiska naturalnego konsekwencji,

wynikających z obecności składników niebezpiecznych

oraz niewłaściwego składowania i przetwarzania

Dla urza˛dzenia obowia˛zuja˛ warunki gwaran-

cyjne wydane przez nasze przedstawjcielstwo

w kraju zakupu. O szczególach mo´zecie sie˛

Pa´nstwo dowledzie´c u sprzedawcy, u którego

dokonano zakupu urza˛dzenia. Przy korzystaniu

ze ´swiadcze´n gwarancyjnych wymagane jest

przedlo´zenie dowodu zakupu.

Siemens GA 9000 953 327_Z 41 30.04.2014 16:05 Seite 8788
