Typ produktu	Stacja dokująca do iPod
Marka	Philips
Model	QC5053
Kompatybilność z iPod	Wszystkie iPody z łączem dokującym (adaptery w zestawie)
Główne funkcje	Ładowanie, synchronizacja USB, odtwarzanie audio, wyświetlanie zdjęć/filmów przez S-Video
Zasilanie	Zasilacz sieciowy 12V DC lub port USB komputera
Wyjścia audio	Gniazdo 3,5 mm + wyjście RCA (kabel w zestawie)
Wyjście wideo	S-Video (kabel w zestawie)
Łączność	USB (do komputera), wejście DC 12V
Pilot	Model SJM3141 (podczerwień, bateria CR2025, zasięg 5 m)
Wskaźnik świetlny	Zielony (praca/ładowanie)
Zawartość opakowania	Stacja, zasilacz, kabel USB, kabel S-Video, kabel audio stereo, pilot, instrukcja
Konserwacja	Czyścić suchą szmatką, nie wystawiać na działanie wody
Bezpieczeństwo	Nie zasłaniać otworów, używać na stabilnej powierzchni, odłączać gdy nieużywany

Często zadawane pytania - QC5053 PHILIPS

Jak zainstalować stację dokującą Philips QC5053?

Umieść stację w pobliżu komputera, wieży stereo lub telewizora. Podłącz kabel USB do komputera, aby synchronizować i ładować, lub zasilacz sieciowy, aby tylko ładować. Do dźwięku podłącz kabel RCA do wieży. Do wideo użyj kabla S-Video.

Które iPody są kompatybilne z tą stacją?

Wszystkie iPody wyposażone w złącze stacji dokującej są kompatybilne. Użyj dołączonego adaptera odpowiadającego twojemu modelowi, aby uzyskać idealne dopasowanie.

Czy mogę ładować iPoda bez komputera?

Tak, podłącz zasilacz sieciowy do gniazdka ściennego i podłącz go do stacji. Umieść iPoda na stacji, aby go naładować.

Jak odtwarzać muzykę przez wieżę stereo?

Podłącz dołączony kabel audio stereo (wtyk 3,5 mm na RCA) do wyjścia audio stacji i do wejść RCA wieży. Umieść iPoda na stacji i nawiguj po menu iPoda.

Jak wyświetlać zdjęcia lub filmy na telewizorze?

Podłącz dołączony kabel S-Video do wyjścia S-Video stacji i do wejścia S-Video telewizora. Użyj pokrętła iPoda, aby wybrać zdjęcia lub filmy. Upewnij się, że iPod ma kolorowy wyświetlacz.

Czy pilot działa bez baterii?

Nie, przed pierwszym użyciem wyjmij plastikową zakładkę. Pilot używa baterii CR2025 3V. Wymień ją, jeśli zasięg się zmniejszy (około 1 rok żywotności).

Dlaczego mój iPod nie synchronizuje się?

Sprawdź, czy stacja jest podłączona do komputera przez USB i czy komputer jest włączony. iPod nie może być w trybie "dysku" w iTunes. Sprawdź instrukcję iPoda w celu uzyskania ustawień.

Czy mogę używać stacji bez pilota?

Tak, możesz sterować odtwarzaniem bezpośrednio z iPoda. Jednak do głośności i niektórych funkcji, takich jak odtwarzanie losowe, potrzebny jest pilot (tylko model SJM3141).

Co zrobić, jeśli pilot nie działa?

Sprawdź, czy stacja jest włączona (zielona dioda). Wymień baterię CR2025. Upewnij się, że między pilotem a czujnikiem podczerwieni na stacji nie ma przeszkód (maksymalny zasięg 5 m, kąt 60°).

Jak czyścić stację dokującą?

Odłącz stację i wyczyść ją suchą, miękką szmatką. Nie używaj płynów ani ściernych środków czyszczących. Unikaj zasłaniania otworów wentylacyjnych.

INSTRUKCJA OBSŁUGI QC5053 PHILIPS

Zawartość opakowania 65

Właściwości 65

Funkcje uniwersalnej podstawki dokującej 66

Konfiguracja stacji dokującej 66

Odtwarzanie muzyki za pomocą głośników zewnętrznych

lub urządzenia stereofonicznego 66

Wyświetlanie zdjęć lub odtwarzanie filmu w telewizorze

lub za pomocą innego urządzenia video 67

Zdalne sterowanie za pomocą pilota 68

Zgodność z przepisami FCC 69

Oświadczenie urzędu Industry Canada 69

Pomoc techniczna 70

Gwarancja 70

Gratulujemy zakupu podstawki dokującej Philips do odtwarzacza iPod — wygodnej bazy z funkcją ładowania, synchronizacji i nie tylko. Podstawka dokująca współpracuje ze wszystkimi modelami odtwarzacza iPod ze złączem dokującym. W przypadku posiadania wielu odtwarzaczy można podłączyć do komputera, urządzenia stereofonicznego lub telewizora tylko jedną podstawkę dokującą.

Do jednej pojedynczej podstawki dokującej za pomocą wymiennych wkładek, zwanych adapterami do odtwarzaczy, można podłączyć dowolny model odtwarzacza iPod wyposażony w złącze dokujące. Wystarczy po prostu włożyć adapter pasujący do określonego modelu odtwarzacza iPod, a następnie podłączyć odtwarzacz. W przypadku podłączania odtwarzacza iPod o innym rozmiarze, należy wyjąć adapter i włożyć nowy.

Zawartość opakowania

1. Stacja dokująca do odtwarzacza iPod
2. Zasilacz
3. Przewód USB
4. Przewód S-Video
5. Przewód audio stereo.
6. Instrukcja obsługi
7. Pilot zdalnego sterowania (tylko model IJM3141)

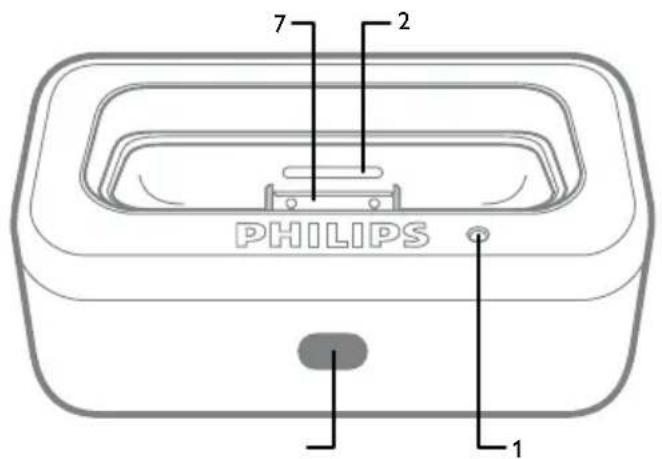

Właściwości

1. Zielona dioda LED
2. Gniazda na wymienny adapter
3. Gniazdo wyjściowe audio 3,5 mm
4. Gniazdo zasilania
5. Złącze USB (do podłączania do komputera)
6. Gniazdo wyjściowe S-Video
7. Złącze odtwarzacza iPod
8. Czujnik podczerwieni do pilota zdalnego sterowania (tylko model SJM3141)

Funkcje uniwersalnej podstawki dokującej

• Podłącz podstawkę dokującą do komputera za pomocą przewodu USB, a następnie umieść odtwarzacz iPod w podstawce dokującej w celu dokonania synchronizacji i naładowania akumulatora. Sięganie do tylnej ścianki komputera w celu podłączenia wtyczki nie jest już konieczne.
• Podłącz podstawkę dokującą do gniazdka elektrycznego za pomocą zasilacza, a następnie umieść odtwarzacz iPod w podstawce dokującej w celu naładowania akumulatora.
• Podłącz podstawkę dokującą do urządzenia stereofonicznego lub głośników za pomocą dołączonego stereofonicznego przewodu audio, aby odtwarzać muzykę z odtwarzacza iPod.
• Wyświetlaj zdjęcia lub odtwarzaj filmy w telewizorze lub za pomocą innego urządzenia video, korzystając z dołączonego przewodu S-Video, o ile posiadasz odtwarzacz iPod z kolorowym wyświetlaczem.

Konfiguracja stacji dokującej

1. Wyjmij zawartość opakowania
2. Umieść podstawkę dokującą w pobliżu komputera, urządzenia stereofonicznego lub telewizora.
3. W przypadku synchronizacji i ładowania podłącz jeden koniec dostarczonego przewodu USB do portu USB komputera, a drugi koniec do gniazda USB stacji dokującej.
4. W przypadku odtwarzania stereofonicznego podłącz czerwone i białe złącza RCA znajdujące się na jednym końcu dostarczonego przewodu audio do gniazd Audio RCA urządzenia stereofonicznego. Podłącz drugi koniec z wtyczką o średnicy 3,5 mm do gniazda Audio stacji dokującej.
5. W przypadku odtwarzania filmu i wyświetlania zdjęć podłącz jeden koniec dołączonego przewodu S-Video do gniazda wejściowego S-Video telewizora. Podłącz drugi koniec do gniazda S-Video stacji dokującej.
6. Podłącz przewód zasilający do gniazdka elektrycznego, a drugi koniec do gniazda prądu stałego (12V) na tylnej ściance stacji dokującej.
7. Usuń plastikowy element z pilota zdalnego sterowania (tylko SJM3141)

Odtwarzanie muzyki za pomocą głośników zewnętrznych lub urządzenia stereofonicznego

Za pomocą podstawki dokującej urządzenia iPod można odtwarzać muzykę z odtwarzacza iPod przy użyciu głośników zasilanych zewnętrznie lub za pomocą domowego zestawu stereofonicznego. W zestawie z podstawką dokującą znajduje się stereofoniczny przewód audio z wtyczkami RCA. Służy on do podłączania zestawu głośników i domowych urządzeń stereofonicznych wyposażonych w gniazda wejściowe Audio RCA. Niektóre zestawy głośników są wyposażone tylko w gniazdo wejściowe audio na wtyczki o średnicy 3,5 mm. W przypadku takiego zestawu głośników należy skorzystać z przewodu audio z wtyczkami stereofonicznymi o średnicy 3,5 mm na obu końcach. Do zestawu nie dołączono standardowego przewodu audio zakończonego z obu stron wtyczkami o średnicy 3,5 mm.

Aby odtwarzać muzykę z odtwarzacza iPod połączonego z podstawką dokującą przy użyciu głośników lub zestawu stereofonicznego:

1. Do podstawki włóż adapter zgodny z posiadanym modelem odtwarzacza iPod.
2. Umieść odtwarzacz iPod w podstawce dokującej.
3. Za pomocą dołączonego przewodu audio połącz gniazdo wyjściowe Audio podstawki dokującej z gniazdami wejściowymi audio typu RCA domowego zestawu stereofonicznego lub zestawu głośników.
4. Skorzystaj z pokrętła sterującego odtwarzacza iPod, aby wybierać pozycje menu i odtwarzać utwory.

Uwaga użytkownicy modelu SJM3140: Poziom głośności można zwiększyć lub zmniejszyć za pomocą regulacji głośności domowego urządzenia stereofonicznego lub zestawu głośników.

Aby odtwarzać muzykę, gdy podstawka dokująca jest podłączona do komputera, nie należy korzystać z odtwarzacza iPod jako dysku (więcej informacji na temat korzystania z odtwarzacza iPod jako dysku można znaleźć w instrukcji obsługi odtwarzacza iPod).

Wyświetlanie zdjęć lub odtwarzanie filmu w telewizorze lub za pomocą innego urządzenia video

Za pomocą podstawki dokującej do odtwarzacza iPod można wyświetlać zdjęcia lub odtwarzać film, o ile odtwarzacz iPod jest wyposażony w kolorowy wyświetlacz. W tym celu jest konieczne skorzystanie z przewodu S-Video znajdującego się wśród akcesoriów.

Aby wyświetlać zdjęcia lub odtwarzać film z odtwarzacza iPod podłączonego do podstawki dokującej przy użyciu telewizora lub innego urządzenia video:

1. Umieść odtwarzacz iPod w podstawce dokującej.
2. Za pomocą przewodu S-Video połącz gniazdo wyjściowe S-Video podstawki dokującej z telewizorem lub innym urządzeniem video.
3. Skorzystaj z pokrętła sterującego odtwarzacza iPod, aby wybierać pozycje menu i wyświetlać zdjęcia lub odtwarzać filmy. Uwaga użytkownicy modelu SJM3140: Poziom głośności można zwiększyć lub zmniejszyć za pomocą regulacji głośności telewizora lub urządzenia wideo.

Aby wyświetlić zdjęcie, gdy podstawka dokująca jest podłączona do komputera, nie należy korzystać z odtwarzacza iPod jako dysku (więcej informacji na temat korzystania z odtwarzacza iPod jako dysku można znaleźć w instrukcji obsługi odtwarzacza iPod).

Odtwarzacz iPod jest ładowany, a kontrolka ładowania świeci, gdy odtwarzacz jest podłączony do podstawki oraz:

1. Zasilacz sieciowy jest podłączony do gniazdka elektrycznego.
2. Podstawka dokująca jest podłączona do portu USB komputera, a uruchomiony komputer jest podłączony do gniazdka elektrycznego LUB jest zasilany za pomocą naładowanego zestawu akumulatorów.

Zdalne sterowanie za pomocą pilota

(tylko model SJM3141)

1. Przed skorzystaniem z pilota zdalnego sterowania usuń plastikowy element z baterii.
2. Upewnij się, że odtwarzacz iPod znajduje się w podstawce dokującej, a podstawka dokująca jest podłączona do zestawu stereofonicznego lub telewizora.
3. Upewnij się, że zasilacz sieciowy jest podłączony do gniazdka elektrycznego.
4. Skieruj pilota zdalnego sterowania w kierunku czujnika stacji dokującej.

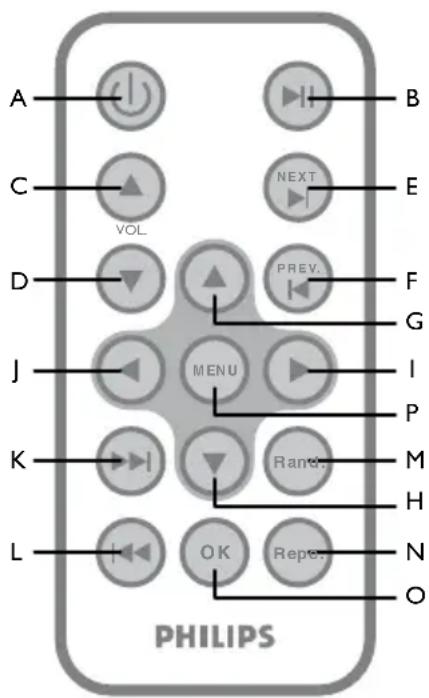

A) Power - Służy do włączania i wyłączania podstawki dokującej. Należy włączyć podstawkę dokującą, aby skorzystać z pilota. Odtwarzacz iPod jest ładowany zarówno przy włączonym, jak i wyłączonym zasilaniu podstawki dokującej. B) Play/Pause - Służy do odtwarzania lub wstrzymania utworu lub filmu. C) Volume Up - Służy do zwiększania głośności dźwięku podstawki dokującej. D) Volume Down - Służy do zmniejszania głośności dźwięku podstawki dokującej. E) Next - Umożliwia przejście do następnego utworu lub filmu. F) Backward - Umożliwia przejście do poprzedniego utworu lub filmu. G) Up - Służy do przewijania menu w górę. H) Down - Służy do przewijania menu w dół. I) Next Playlist - Umożliwia przejście do następnego menu. J) Previous Playlist - Umożliwia przejście do poprzedniego menu. K) Fast Forward - Naciśnij i przytrzymaj ten przycisk, aby wyszukiwać do przodu. L) Rewind - Naciśnij i przytrzymaj ten przycisk, aby wyszukiwać do tyłu. M) Random - Umożliwia przełączanie między trybami: wyłączony, odtwarzanie losowe utworów i odtwarzanie losowe albumów. N) Repeat - Umożliwia przełączanie między trybami: wyłączony, powtórz utwór i powtórz wszystkie utwory. O) OK - Umożliwia wybranie bieżącego menu, listy, utworu lub filmu. P) Menu - Umożliwia powrót do poprzedniego menu.

Uwagi dotyczące korzystania z pilota zdalnego sterowania:

• Pilot zdalnego sterowania służy jedynie do zwiększania i zmniejszania głośności sygnału wyjściowego podstawki dokującej. Za pomocą pilota nie można sterować głośnością odtwarzacza iPod.

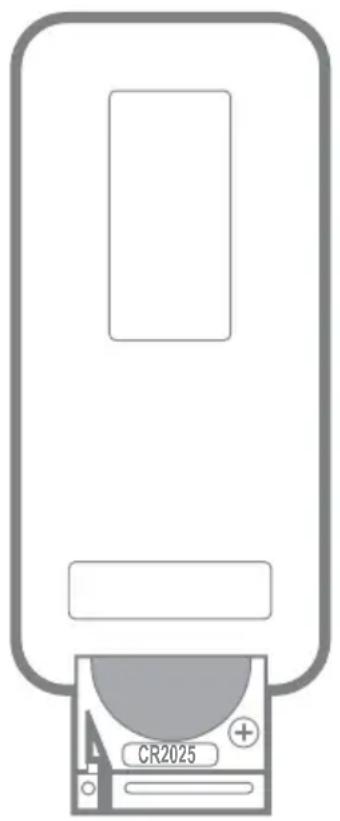

Typ baterii zamiennych: 3 V CR2025 - Żywotność baterii wynosi około jednego roku. Jeśli pilot zdalnego sterowania nie działa, należy wymienić baterię (patrz Wymiana baterii). - Baterie należy wyjąć, jeśli pilot zdalnego sterowania nie jest używany przez dłuższy czas. Zakres działania pilota zdalnego sterowania wynosi 4,88 metra i 60°

Zgodność z przepisami FCC

Niniejsze urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa urządzenia podlega następującym dwóm

warunkom:

1. niniejsze urządzenie nie może wytwarzać szkodliwych zakłóceń oraz
2. niniejsze urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Uwaga!

Niniejszy sprzęt został przetestowany i jest zgodny z normami dotyczącymi urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Te normy stworzono, aby zapewnić stosowną ochronę przed szkodliwym działaniem w pomieszczeniu mieszkalnym. Niniejszy sprzęt wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej, a w przypadku użytkowania niezgodnego z instrukcjami może wytwarzać szkodliwe zakłócenia radiowe. Mimo to nie ma gwarancji, że zakłócenia nie wystąpią w określonym pomieszczeniu mieszkalnym. Jeżeli sprzęt ten powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić przez jego wyłączenie i włączenie, zachęca się użytkownika do próby usunięcia zakłóceń za pomocą jednego lub więcej z podanych sposobów:

Zmienić kierunek lub położenie anteny odbiorczej. Zwiększyć odległość między urządzeniem a odbiornikiem. - Podłączyć urządzenie do gniazda zasilającego nie będącego częścią obwodu elektrycznego, do którego podłączony jest odbiornik; - Skonsultować się z dealerem lub wykwalifikowanym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Jakakolwiek nieuprawniona modyfikacja sprzętu może spowodować unieważnienie uprawnień do obsługi sprzętu.

Oświadczenia urzędu Industry Canada

To urządzenie cyfrowe klasy B jest zgodne z kanadyjskimi przepisami ICES-003.

Pomoc Techniczna

Email: [e-mail]

Gwarancja

http://www.philips.com/support

Oznaczenia WEEE zamieszczone w instrukcji obsługi: "Informacja dla użytkownika"

Usuwanie zużytych produktów

Niniejszy produkt został zaprojektowany i wykonany w oparciu o wysokiej jakości materiały i podzespoły, które poddane recyklingowi mogą być ponownie użyte.

Jeśli na produkcie znajduje się symbol przekreślonego pojemnika na kółkach, podlega on postanowieniom dyrektywy

2002/96/WE:

Należy zapoznać się z lokalnymi zasadami zbiórki i segregacji sprzętu elektrycznego i elektronicznego.

Należy przestrzegać lokalnych przepisów i nie wyrzucać zużytych produktów elektronicznych wraz z normalnymi odpadami gospodarstwa domowego. Prawidłowe składowanie zużytych produktów pomaga ograniczyć ich szkodliwy wpływ na środowisko naturalne i zdrowie ludzi.
