Ürün türü	iPod için bağlantı istasyonu
Marka	Philips
Model	QC5053
iPod uyumluluğu	Dock konektörlü tüm iPod'lar (adaptörler dahil)
Ana işlevler	Şarj, USB senkronizasyonu, ses çalma, S-Video ile fotoğraf/video görüntüleme
Güç	12V DC güç adaptörü veya bilgisayar USB bağlantı noktası
Ses çıkışları	3,5 mm jak + RCA çıkışı (kablo dahil)
Video çıkışı	S-Video (kablo dahil)
Bağlantı	USB (bilgisayar için), 12V DC girişi
Uzaktan kumanda	Model SJM3141 (kızılötesi, CR2025 pil, 5 m menzil)
Gösterge ışığı	Yeşil (açık/şarj)
Paket içeriği	İstasyon, güç adaptörü, USB kablosu, S-Video kablosu, stereo ses kablosu, uzaktan kumanda, kullanım kılavuzu
Bakım	Kuru bir bezle temizleyin, suya maruz bırakmayın
Güvenlik	Havalandırma deliklerini kapatmayın, sabit bir yüzeyde kullanın, kullanılmadığında fişini çekin

Sık sorulan sorular - QC5053 PHILIPS

Philips QC5053 bağlantı istasyonu nasıl kurulur?

İstasyonu bilgisayarınızın, müzik setinizin veya televizyonunuzun yanına yerleştirin. Senkronize etmek ve şarj etmek için USB kablosunu bilgisayara veya sadece şarj etmek için güç adaptörünü takın. Ses için RCA kablosunu müzik setine bağlayın. Video için S-Video kablosunu kullanın.

Hangi iPod'lar bu istasyonla uyumludur?

Dock konektörüne sahip tüm iPod'lar uyumludur. Mükemmel uyum için modelinize uygun verilen adaptörü kullanın.

iPod'umu bilgisayar olmadan şarj edebilir miyim?

Evet, güç adaptörünü bir prize takın ve istasyona bağlayın. iPod'unuzu şarj etmek için istasyona yerleştirin.

Bir müzik seti üzerinden müzik nasıl çalınır?

Verilen stereo ses kablosunu (3,5 mm'den RCA'ya) istasyonun ses çıkışına ve müzik setinizin RCA girişlerine bağlayın. iPod'u istasyona yerleştirin ve iPod menülerinde gezinin.

Bir televizyonda fotoğraf veya video nasıl görüntülenir?

Verilen S-Video kablosunu istasyonun S-Video çıkışına ve televizyonun S-Video girişine bağlayın. Fotoğrafları veya videoları seçmek için iPod'un tekerleğini kullanın. iPod'un renkli ekrana sahip olduğundan emin olun.

Uzaktan kumanda pilsiz çalışır mı?

Hayır, ilk kullanımdan önce plastik tırnağı çıkarın. Uzaktan kumanda bir CR2025 3V pil kullanır. Menzil azalırsa değiştirin (yaklaşık 1 yıl ömür).

iPod'um neden senkronize olmuyor?

İstasyona USB ile bilgisayara bağlı olduğundan ve bilgisayarın açık olduğundan emin olun. iPod, iTunes'da 'disk sürücüsü' modunda olmamalıdır. Ayarlar için iPod kılavuzuna bakın.

İstasyonu uzaktan kumanda olmadan kullanabilir miyim?

Evet, oynatmayı doğrudan iPod'dan kontrol edebilirsiniz. Ancak ses seviyesi ve karışık çalma gibi bazı işlevler için uzaktan kumanda gereklidir (yalnızca model SJM3141).

Uzaktan kumanda çalışmazsa ne yapmalıyım?

İstasyona açık olduğundan (yeşil ışık) emin olun. CR2025 pilini değiştirin. Uzaktan kumanda ile istasyondaki kızılötesi sensör arasında engel olmadığından emin olun (maks. 5 m menzil, 60° açı).

Bağlantı istasyonu nasıl temizlenir?

İstasyona fişini çekin ve kuru, yumuşak bir bezle temizleyin. Sıvı veya aşındırıcı ürünler kullanmayın. Havalandırma deliklerini kapatmaktan kaçının.

KULLANIM KILAVUZU QC5053 PHILIPS

Evrensel Bağlantı Ünitesi ile yapabilecekleriniz 94

Bağlantı İstasyonunun Kurulumu 94

Harici Hoparlörler ya da Stereo Aracılığıyla Müzik Çalma 94

TV ya da başka bir video cihazı üzerinde fotoğraf ya da video görüntüleyin 95

Uzaktan Kumanda ile Kullanım 96

FCC uyumluluğu 97

Industry Canada Bildirimi 97

Teknik Destek 98

Garanti 98

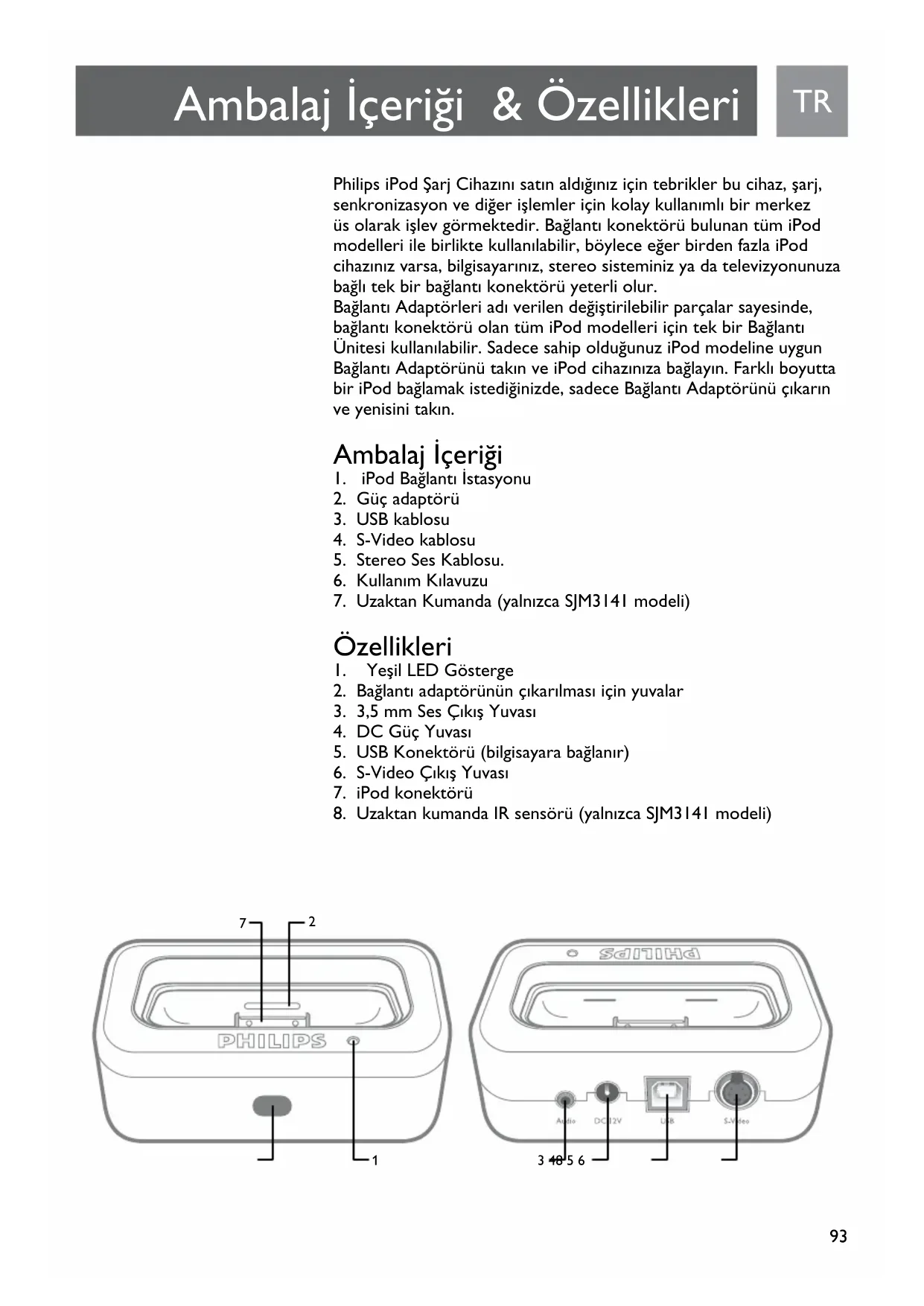

Ambalaj İçeriği & Özellikleri

TR

Philips iPod Şarj Cihazını satın aldığınız için tebrikler. Bu cihaz, şarj, senkronizasyon ve diğer işlemler için kolay kullanılabilir bir merkez üssü olarak işlev görmektedir. Bağlantı konektörü bulunan tüm iPod modelleri ile birlikte kullanılabilir. Böylece eğer birden fazla iPod cihazınız varsa, bilgisayarınız, stereo sisteminiz ya da televizyonunuz için tek bir bağlantı konektörü yeterli olur.

Bağlantı Adaptörleri adı verilen değiştirilebilir parçalar sayesinde, bağlantı konektörü bulunan tüm iPod modelleri için tek bir Bağlantı Ünitesi kullanılabilir. Sadece sahip olduğunuz iPod modeline uygun Bağlantı Adaptörünü takın ve iPod cihazınıza bağlayın. Farklı boyutta bir iPod bağlamak istediğinizde, sadece Bağlantı Adaptörünü çıkarın ve yenisini takın.

Ambalaj İçeriği

1. iPod Bağlantı İstasyonu 2. Güç adaptörü 3. USB kablosu 4. S-Video kablosu 5. Stereo Ses Kablosu 6. Kullanım Kılavuzu 7. Uzaktan Kumanda (yalnızca SJM3141 modeli)

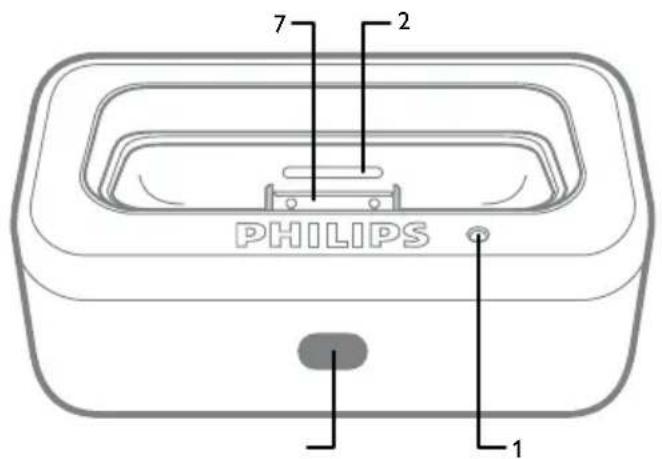

Özellikleri

1. Yeşil LED Gösterge 2. Bağlantı adaptörünün çıkarılması için yuvalar 3. 3,5 mm Ses Çıkış Yuvası 4. DC Güç Yuvası 5. USB Konektörü (bilgisayara bağlanır) 6. S-Video Çıkış Yuvası 7. iPod konektörü 8. Uzaktan kumanda IR sensörü (yalnızca SJM314I modeli)

Evrensel Bağlantı Ünitesi ile yapabilecekleriniz

• Bağlantı Ünitesini, USB kablosunu kullanarak bilgisayarınıza bağlayın ve iPod cihazınızı üniteye yerleştirerek şarj ya da senkronize edin. Artık takmak için bilgisayarın arkasına uzanmanıza gerek yok.
• Güç Adaptörünü kullanarak Bağlantı Ünitesini elektrik prizine bağlayın ve iPod cihazınızı üniteye yerleştirerek pili şarj edin.
• iPod cihazından müzik çalmak için, cihazla birlikte verilen stereo ses kablosunu kullanarak Bağlantı Ünitesini stereo sistemine ya da hoparlörlere bağlayın.
• Eğer renkli ekrana sahip bir iPod cihazınız varsa, cihazla birlikte verilen S-video kablosunu kullanarak TV ya da başka bir cihaz üzerinde fotoğraf ya da video görüntüleyin.

Bağlantı İstasyonunun Kurulumu

1. Tüm ambalaj içeriğini çıkarın. 2. Bağlantı ünitesini Bilgisayar, Stereo ya da TV'nin yakınına yerleştirin. 3. Senkronizasyon ve Şarj için, cihazla birlikte verilen USB kablosunun bir ucunu bilgisayardaki USB portuna, diğer ucunu ise bağlantı istasyonunda USB etiketi ile belirtilmiş girişe takın. 4. Stereo Çalma için, cihazla birlikte verilen Ses kablosunun bir ucundaki Kırmızı ve Beyaz RCA konektörlerini stereo sisteminizdeki RCA girişlerine, 3,5 mm fişin bulunduğu diğer ucunu ise bağlantı istasyonunda Ses etiketi ile belirtilmiş girişe takın. 5. Video ve Fotoğraf Görüntüleme için, cihazla birlikte verilen S-Video kablosunun bir ucunu televizyonunuzdaki S-Video girişine, diğer ucunu ise bağlantı istasyonunda S-Video etiketi ile belirtilmiş girişe takın. 6. Güç kablosunu elektrik prizine takın; kablonun diğer ucunu ise bağlantı istasyonunun arka tarafındaki DC 12V girişine bağlayın. 7. Uzaktan kumanda üzerindeki plastik koruyucuyu çıkarın (yalnızca SJM314I).

Harici Hoparlörler ya da Stereo Aracılığıyla Müzik Çalma

iPod Bağlantı Ünitesini kullanarak, harici hoparlörler ya da ev stereo sistemi aracılığıyla iPod cihazınızdan müzik çalabilirsiniz. Bağlantı Ünitesi ile birlikte RCA fişleri bulunan bir stereo ses kablosu verilmektedir. Bu kablo ve Ses RCA Girişleri, hoparlör sistemleri ve ev stereo sistemleri ile birlikte kullanılmaktadır. Bazı hoparlör sistemlerinde yalnızca 3,5 mm ses girişleri bulunmaktadır. Bu tip hoparlör sistemlerinde, her iki ucunda 3,5 mm stereo fişleri bulunan bir ses kablosu kullanmanız gerekecektir. (Standart 3,5 mm - 3,5 mm ses kablosu sisteme dahil değildir.)

iPod cihazınızı ve Bağlantı Ünitesini, hoparlörler ya da stereo sistemi aracılığıyla müzik çalmak amacıyla kullanmak için:

I. iPod cihazınızın modeli için uygun bağlantı adaptörünü takın. 2. iPod cihazını Bağlantı Ünitesine yerleştirin. 3. Bağlantı Ünitesinin Ses çıkış yuvasını, ev stereo ya da hoparlör sisteminizin Ses RCA girişlerine bağlamak için cihazla birlikte verilen ses kablosunu kullanın. 4. iPod menülerinde gezinmek ve şarkı çalmak için iPod kontrol tekerleğini kullanın. (SJM3140 için not: Ses seviyesi, yalnızca ev stereo ya da hoparlör sisteminiz üzerindeki ses seviyesi kontrolü aracılığıyla yükseltilebilir veya düşürülebilir.)

Bağlantı Ünitesi bilgisayarınıza bağlıyken müzik çalmak için, iPod cihazının disk olarak kullanımı etkinleştirilmiş olmalıdır. iPod kullanım kılavuzuna bakın.

TV ya da başka bir video cihazı üzerinde fotoğraf ya da video görüntüleyin

Eğer renkli ekrana sahip bir iPod cihazınız varsa, iPod Bağlantı Ünitesini kullanarak fotoğraf ya da video görüntüleyebilirsiniz. Ek aksesuarlar arasında bulunan bir S-Video kablosuna ihtiyacınız olacaktır.

iPod cihazı ve bağlantı ünitesini, TV ya da başka bir video cihazı üzerinde fotoğraf ya da video görüntülemek amacıyla kullanmak için:

1. iPod cihazını Bağlantı Ünitesine yerleştirin. 2. Bağlantı Ünitesinin S-Video çıkış yuvasını TV ya da başka bir video cihazına bağlamak için S-Video kablosunu kullanın. 3. iPod menülerinde gezinmek ve fotoğraf ya da video görüntülemek için iPod kontrol tekerleğini kullanın. (SJM3140 için not: Ses seviyesi, yalnızca TV ya da video cihazınız üzerindeki ses seviyesi kontrolü aracılığıyla yükseltilebilir veya düşürülebilir.)

Bağlantı Ünitesi bilgisayarınıza bağlıyken fotoğraf görüntülemek için, iPod cihazının disk olarak kullanımı etkinleştirilmiş olmalıdır. iPod kullanım kılavuzuna bakın.

iPod cihazı şarj olacak ve şarj LED lambası, iPod bağlantı Ünitesine yerleştirildiğinde ve aşağıdaki durumlarda sarı renkte yanacaktır:

1. Güç adaptörü elektrik bulunan bir prize takıldığında. 2. Bağlantı ünitesi bilgisayardaki USB portuna bağlı ve bilgisayar "etkin" ve elektrik prizine bağlı iken VEYA şarj edilmiş pille çalışırken.

Uzaktan Kumanda ile Kullanım

(Yalnızca SJM3141 Modeli İçin)

1. Uzaktan kumandayı kullanmadan önce plastik koruyucuyu pilden çıkarın. 2. iPod cihazınızın Bağlantı Ünitesi üzerinde, ünitenin de stereo cihazınıza ya da TV'nize bağlı olduğuna emin olun. 3. Güç adaptörünün prize takılmış olduğuna emin olun. 4. Uzaktan kumandayı bağlantı istasyonu üzerindeki sensöre doğrultun.

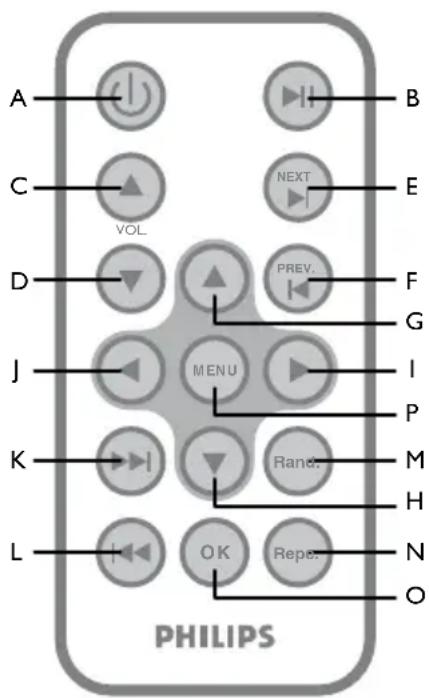

A) Power - Bağlantı ünitesini aç/kapat. Uzaktan kumandanın kullanılabilmesi için bağlantı ünitesi gücü açık olmalıdır. Bağlantı ünitesi açık ya da kapalı iken iPod cihazı şarj olacaktır. B) Play/Pause - Şarkı ya da video oynat/duraklat. C) Volume Up - Bağlantı ünitesi ses çıkış seviyesini yükselt. D) Volume Down - Bağlantı ünitesi ses çıkış seviyesini düşür. E) Next - Sonraki şarkı ya da videoya geç. F) Backward - Önceki şarkı ya da videoya geç. G) Up - Menülerde yukarıya git. H) Down - Menülerde aşağıya git. I) Next Playlist - Sonraki menüye git. J) Previous Playlist - Önceki menüye git. K) Fast Forward - Hızlı ileri arama için basılı tut. L) Rewind - Hızlı geri arama için basılı tut. M) Random - Kapalı, Rastgele Şarkı ve Rastgele Albüm arasında geçiş yap. N) Repeat - Kapalı, Tek şarkıyı tekrar et ve Tüm şarkıları tekrar et arasında geçiş yapar. O) OK - Geçerli menü, şarkı listesi, şarkı ya da videoyu seç. P) Menu - Kapalı, Tek şarkı tekrar et ve Tüm şarkıları tekrar et arasında geçiş yapar.

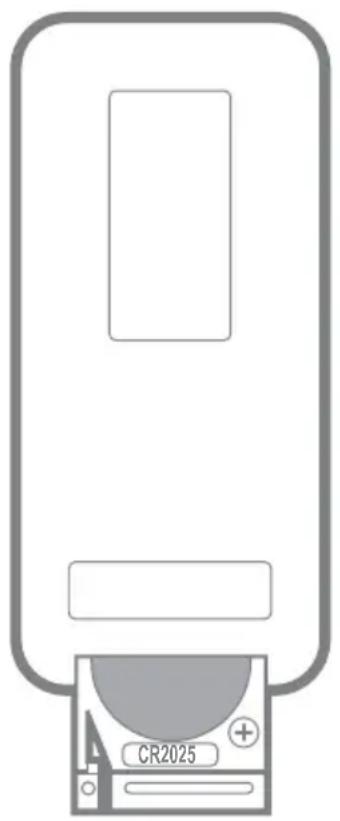

Uzaktan kumandanın kullanımı üzerine notlar:

• Uzaktan kumanda yalnızca bağlantı ünitesinin ses seviyesini artıracak ve azaltacaktır. Uzaktan kumanda, iPod cihazının ses seviyesini kontrol etmeyecektir. 3V CR2025 tip pil ile değiştirin.
• Pil ömrü yaklaşık olarak bir yıldır. Eğer uzaktan kumanda çalışmıyorsa, lütfen pili değiştirin (bkz. Pilin değiştirilmesi).
• Uzaktan kumanda uzun süre kullanılmayacağında pilleri çıkarın. 4,88 metre (16 inç) ve 60° menzilinde kalın.

FCC uyumluluğu

Bu cihaz, FCC Kuralları Kısım 15'e uygundur. Kullanım, aşağıdaki iki koşula tabidir:

1. bu cihaz zararlı parazitlere neden olmaz, ve 2. bu cihaz, uygun olmayan kullanıma neden olanlar da dahil olmak üzere her türlü paraziti alır.

Not!

Bu ekipman test edilmiş ve FCC Kuralları Kısım 15'e göre B Sınıfı dijital cihaz standartlarına uygun olduğu görülmüştür. Bu sınırların, evde kurulum durumunda zararlı parazitlere karşı makul bir koruma sağlamak amacıyla tasarlandığı belirlenmiştir. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir ve, bu talimatlara uygun şekilde kurulmadığı ve kullanılmadığı takdirde, radyo iletişimi için zararlı parazitlere neden olabilir. Ancak, belirli bir ekipman için parazite neden olmayacağına dair garanti verilmemektedir. Bu ekipmanın radyo ya da televizyon sinyalleri için zararlı parazitlere neden olması halinde (bu durum cihazı açıp kapatarak anlaşılabilir), kullanıcı aşağıdaki önlemlerden bir ya da daha fazlası aracılığıyla paraziti gidermelidir:

• Antenin yönünü ya da yerini değiştirin.
• Ekipman ile alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğu şebekeden farklı bir şebekedeki prize bağlayın.
• Satıcıdan ya da deneyimli bir radyo-TV teknisyeninden yardım alın.

Ekipmanın izinsiz olarak değiştirilmesi, ekipmanın kullanılması yetkisinin sona ermesine neden olabilir.

Industry Canada Bildirimi

Bu Sınıf B dijital cihaz, Kanada ICES-003 standardına uygundur.

Teknik Destek

DFU'da WEEE İşareti: "Tüketicinin Bilgisine"

Eski ürününüzün atılması

Ürününüz, geri dönüşüme tabi tutulabilen ve yeniden kullanılabilen, yüksek kalitede malzeme ve parçalardan tasarlanmış ve üretilmiştir.

Bir ürüne, çarpı işaretli tekerlekli çöp arabası işaretli etiket yapıştırılması, söz konusu ürünün 2002/96/EC sayılı Avrupa Yönergesi kapsamına alınması anlamına gelir.

Lütfen, elektrikli ve elektronik ürünlerin toplanması ile ilgili bulunduğunuz yerdeki sistemi hakkında bilgi edinin.

Lütfen, yerel kurallara uygun hareket edin ve eskiyen ürünlerinizi, normal evsel atıklarınızla birlikte atmayın. Eskiyen ürününüzün atık işlemlerinin doğru biçimde gerçekleştirilmesi, çevre ve insan sağlığı üzerinde olumsuz etkilere yol açılmasını önlemeye yardımcı olacaktır.
