Produkttyp	iPod-Dockingstation
Marke	Philips
Modell	QC5053
iPod-Kompatibilität	Alle iPods mit Dock-Anschluss (Adapter inbegriffen)
Hauptfunktionen	Aufladen, USB-Synchronisation, Audio-Wiedergabe, Foto-/Videoanzeige über S-Video
Stromversorgung	Netzteil 12V Gleichstrom oder USB-Port des Computers
Audioausgänge	3,5-mm-Buchse + RCA-Ausgang (Kabel im Lieferumfang)
Videoausgang	S-Video (Kabel im Lieferumfang)
Konnektivität	USB (für Computer), DC-Eingang 12V
Fernbedienung	Modell SJM3141 (Infrarot, Batterie CR2025, Reichweite 5 m)
Leuchtanzeige	Grün (Betrieb/Ladung)
Verpackungsinhalt	Station, Netzteil, USB-Kabel, S-Video-Kabel, Audiokabel (Stereo), Fernbedienung, Bedienungsanleitung
Pflege	Mit einem trockenen Tuch reinigen, nicht Wasser aussetzen
Sicherheit	Öffnungen nicht blockieren, auf einer stabilen Oberfläche verwenden, bei Nichtgebrauch abziehen

Häufig gestellte Fragen - QC5053 PHILIPS

Wie installiere ich die Philips QC5053 Dockingstation?

Stellen Sie die Station in die Nähe Ihres Computers, Ihrer Stereoanlage oder Ihres Fernsehers. Schließen Sie das USB-Kabel an den Computer an, um zu synchronisieren und aufzuladen, oder das Netzteil zum reinen Aufladen. Für Audio schließen Sie das RCA-Kabel an die Anlage an. Für Video verwenden Sie das S-Video-Kabel.

Welche iPods sind mit dieser Station kompatibel?

Alle iPods mit einem Dock-Anschluss sind kompatibel. Verwenden Sie den passenden Adapter aus dem Lieferumfang für einen perfekten Sitz.

Kann ich meinen iPod ohne Computer aufladen?

Ja, schließen Sie das Netzteil an eine Steckdose an und verbinden Sie es mit der Station. Legen Sie Ihren iPod auf die Station, um ihn zu laden.

Wie spiele ich Musik über eine Stereoanlage ab?

Schließen Sie das mitgelieferte Audiokabel (3,5 mm auf RCA) an den Audioausgang der Station und an die RCA-Eingänge Ihrer Anlage an. Legen Sie den iPod auf die Station und navigieren Sie durch die iPod-Menüs.

Wie zeige ich Fotos oder Videos auf einem Fernseher an?

Schließen Sie das mitgelieferte S-Video-Kabel an den S-Video-Ausgang der Station und an den S-Video-Eingang des Fernsehers an. Wählen Sie mit dem iPod-Rad die Fotos oder Videos aus. Stellen Sie sicher, dass der iPod einen Farbbildschirm hat.

Funktioniert die Fernbedienung ohne Batterie?

Nein, entfernen Sie vor der ersten Verwendung den Plastikstreifen. Die Fernbedienung verwendet eine CR2025 3V-Batterie. Ersetzen Sie sie, wenn die Reichweite nachlässt (ca. 1 Jahr Lebensdauer).

Warum synchronisiert sich mein iPod nicht?

Überprüfen Sie, ob die Station per USB mit dem Computer verbunden und der Computer eingeschaltet ist. Der iPod darf in iTunes nicht als 'Datenträger' eingestellt sein. Beachten Sie die iPod-Anleitung für die Einstellungen.

Kann ich die Station ohne Fernbedienung verwenden?

Ja, Sie können die Wiedergabe direkt über den iPod steuern. Für die Lautstärke und einige Funktionen wie die Zufallswiedergabe ist jedoch die Fernbedienung erforderlich (nur Modell SJM3141).

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Station eingeschaltet ist (grüne Anzeige). Ersetzen Sie die CR2025-Batterie. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Infrarotsensor an der Station befindet (Reichweite max. 5 m, Winkel 60°).

Wie reinige ich die Dockingstation?

Trennen Sie die Station und reinigen Sie sie mit einem trockenen, weichen Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel. Vermeiden Sie, die Lüftungsöffnungen zu blockieren.

BEDIENUNGSANLEITUNG QC5053 PHILIPS

EN	User manual	2
FR	Mode d'emploi	8
DE	Benutzerhandbuch	15
ES	Manual de usuario	22
NL	Gebruikershandleiding	29
IT	Manuale dell'utente	36
PT	Manual do utiliser	43

SV	Manual 50
EL	Eухэрпiodухэрптн 57
PL	Instrukcja obshalgi 64
RU	Pyкobоаctво ддя польбовастя 71
CS	Uživatská príručka 78
HU	Felhasznalói kezikönyv 85
TR	Kullanici Kilavuzu 92

PHILIPS

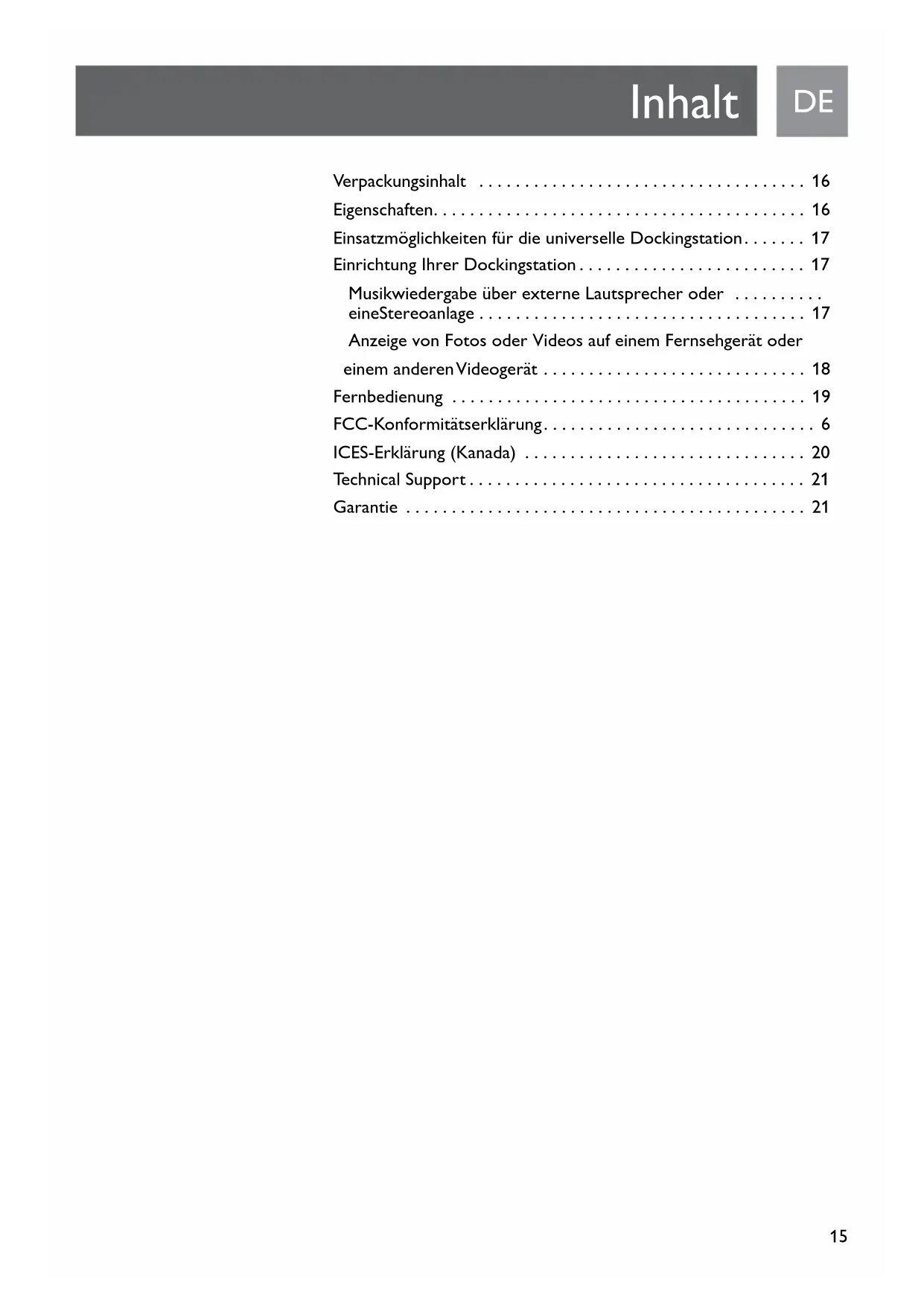

Paketinhalt 3

Eigenschaften. 3

Verpackungsinhalt 16

Eigenschaften. 16

Einsatzmöglichkeiten für die universelle Dockingstation. 17

Einrichtung Ihrer Dockingstation 17

Musikwiedergabe über externe Lautsprecher oder eine Stereoanlage 17

Anzeige von Fotos oder Videos auf einem Fernsehgerät oder einem anderen Videogerät 18

Fernbedienung 19

FCC-Konformitätserklärung. 6

ICES-Erklärung (Kanada) 20

Glückwunsch zum Kauf der Dockingstation für iPod von Philips — sie dient als praktische Basisstation zum Laden, Synchronisieren und mehr. Sie kann mit allen iPod-Modellen verwendet werden, die über einen Ladeanschluss verfügen. Wenn Sie mehr als einen iPod besitzen, brauchen Sie an ihren Computer, ihre Stereoanlage oder Ihr Fernsehgerät nur eine Dockingstation anschließen.

Durch die Verwendung wechselbarer Ladeadapter-Einsätze kann jedes iPod-Modell mit Ladeanschluss an eine einzelne Dockingstation angepasst werden. Sie setzen einfach den Ladeadapter ein, der zu ihrem jeweiligen iPod-Modell passt, und schieben dann ihren iPod an. Wenn Sie einen iPod mit einer anderen Größe anschließen möchten, nehmen Sie den Ladeadapter einfach heraus und setzen einen neuen ein.

Verpackungsinhalt

1. Dockingstation für iPod
2. Netzadapter
3. USB-Kabel
4. S-Video-Kabel
5. Stereo-Audiokabel
6. Bedienungsanleitung
7. Fernbedienung (nur Modell SJM3141)

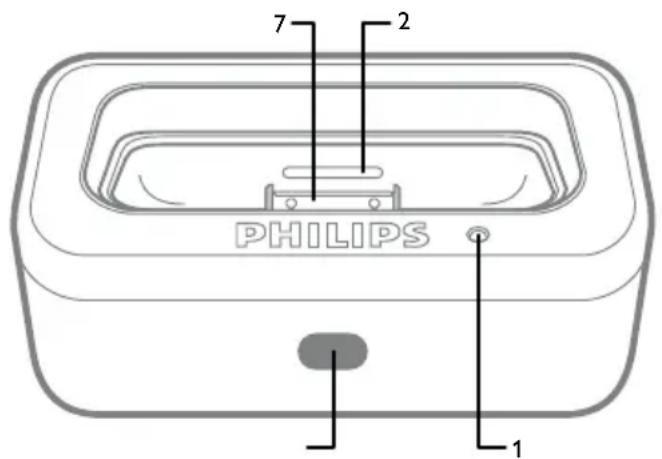

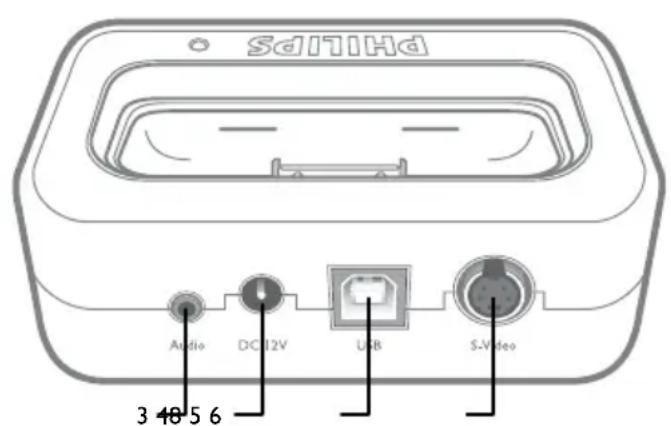

Eigenschaften

1. Grüne LED-Anzeige
2. Schlitze zum Entfernen des Ladeadapters
3. 3,5-mm-Audioausgangsbuchse
4. Gleichspannungsbuchse
5. USB-Steckverbinder (für den Anschluss am Computer)
6. S-Video-Ausgangsbuchse
7. iPod-Steckverbinder
8. Infrarotsensor für Fernbedienung (nur Modell SJM3141)

Einsatzmöglichkeiten für die universelle Dockingstation

• Sie können die Dockingstation mit dem USB-Kabel an ihren Computer anschließen und danach den iPod in die Dockingstation einsetzen, um die Dateien zu synchronisieren und den Akku zu laden. Damit entfällt das Anschließen auf der Rückseite des Computers.
• Sie können die Dockingstation mit dem Netzadapter an eine Netzsteckdose anschließen. Anschließend können Sie ihren iPod in die Dockingstation einsetzen, um den Akku zu laden.
• Sie können die Dockingstation mit dem mitgelieferten Stereo-Audiokabel an eine Stereoanlage oder Lautsprecher anschließen, um Musik vom iPod wiederzugeben.
• Wenn Sie einen iPod mit Farbdisplay besitzen, können Sie unter Verwendung des mitgelieferten S-Video-Kabels Fotos oder Videos auf einem Fernsehgerät anzeigen.

Einrichtung Ihrer Dockingstation

1. Entnehmen Sie den gesamten Verpackungsinhalt.
2. Stellen Sie die Dockingstation in der Nähe Ihres Computers, Ihrer Stereoanlage oder Ihres Fernsehgeräts auf.
3. Zum Synchronisieren und Laden verbinden Sie ein Ende des mitgelieferten USB-Kabels mit dem USB-Anschluss Ihres Computers und das andere Kabelende mit der mit „USB“ beschrifteten Buchse der Dockingstation.
4. Für die Stereowiedergabe verbinden Sie die roten und weißen Cinch-Stecker an einem Ende des mitgelieferten Audiokabels mit den Cinch-Audioeingangsbuchsen Ihrer Stereoanlage und das andere Ende mit dem 3,5-mm-Stecker mit der mit „Audio“ beschrifteten Buchse der Dockingstation.
5. Für die Video- und Fotowiedergabe schließen Sie ein Ende des mitgelieferten S-Video-Kabels mit der S-Video-Eingangsbuchse an Ihr Fernsehgerät und das andere Ende mit der mit „S-Video“ beschrifteten Buchse der Dockingstation.
6. Schließen Sie das Netzkabel an einer Netzsteckdose an, und verbinden Sie das andere Ende des Netzkabels mit der mit „DC 12V“ beschrifteten Buchse an der Rückseite der Dockingstation.
7. Entfernen Sie die Kunststofflasche von der Fernbedienung (nur SJM3141).

Musikwiedergabe über externe Lautsprecher oder eine Stereoanlage

Mit der iPod-Dockingstation können Sie Musik von Ihrem iPod über Lautsprecher mit externer Stromversorgung oder über eine Heimstereoanlage wiedergeben. Die Dockingstation wird mit einem Stereo-Audiokabel mit Cinch-Steckern geliefert. Dieses Kabel kann für Lautsprechersysteme und Heimstereoanlagen verwendet werden.

Die Dockingstation wird mit einem Stereo-Audiokabel mit Cinch-Steckern geliefert. Dieses Kabel kann für Lautsprechersysteme und Heimstereoanlagen mit Cinch-Audioeingangsbuchsen verwendet werden. Einige Lautsprechersysteme verfügen nur über eine 3,5-mm-Audioeingangsbuchse. Für diesen Typ von Lautsprechersystemen benötigen Sie ein Audiokabel mit 3,5-mm-Stereosteckern an beiden Enden. (Ein Standard-Audiokabel, 3,5 mm auf 3,5 mm, gehört nicht zum Lieferumfang.)

So verwenden Sie Ihren iPod mit der Dockingstation, um Musik über Lautsprecher oder eine Heimstereoanlage wiederzugeben:

1. Setzen Sie den für Ihr jeweiliges iPod-Modell passenden Ladeadapter ein.
2. Setzen Sie den iPod in die Dockingstation ein.
3. Verbinden Sie mit dem mitgelieferten Audiokabel die Audioausgangsbuchse der Dockingstation mit den Cinch-Audioeingangsbuchsen Ihres Stereo- oder Lautsprechersystems.
4. Verwenden Sie das Click Wheel des iPod für die Menünavigation und zur Musikwiedergabe. (Hinweis für SJM3140: Die Lautstärke kann nur mithilfe des Lautstärkereglers Ihres Heimstereo- oder Lautsprechersystems eingestellt werden.)

Um Musik wiederzugeben, wenn die Dockingstation an Ihren Computer angeschlossen ist, darf der iPod nicht zur Verwendung als Datenträger aktiviert sein (Informationen zur Verwendung des iPod als Datenträger finden Sie in der iPod-Bedienungsanleitung.)

Anzeige von Fotos oder Videos auf einem Fernsehgerät oder einem anderen Videogerät

Mithilfe der iPod-Dockingstation können Sie Fotos oder Videos anzeigen, wenn Sie einen iPod mit Farbdisplay besitzen. Sie benötigen ein S-Video-Kabel, das dem zusätzlichen Zubehör beiliegt.

So verwenden Sie Ihren iPod mit der Dockingstation, um Fotos oder Videos auf einem Fernsehgerät oder einem anderen Videogerät anzuzeigen:

1. Setzen Sie den iPod in die Dockingstation ein.
2. Verbinden Sie die S-Video-Ausgangsbuchse der Dockingstation mit dem S-Video-Kabel mit Ihrem Fernsehgerät oder anderen Videogerät.
3. Verwenden Sie das Click Wheel des iPod für die Menünavigation und die Foto- oder Videoanzeige. (Hinweis für SJM3140: Die Lautstärke kann nur mithilfe des Lautstärkereglers Ihres Fernseh- oder Videogeräts eingestellt werden.)

Um Fotos anzuzeigen, wenn die Dockingstation an Ihren Computer angeschlossen ist, muss der iPod nicht als Datenträger aktiviert sein. (Informationen zur Verwendung des iPod als Datenträger finden Sie in der iPod-Bedienungsanleitung.)

Der iPod wird geladen, und die LED-Ladekontrollanzeige leuchtet auf, sobald der iPod eingesetzt ist und:

1. Der Netzadapter mit einer spannungsführenden Netzsteckdose verbunden ist.
2. Die Dockingstation mit dem USB-Anschluss eines Computers verbunden ist, und der Computer betriebsbereit und mit einer Netzsteckdose verbunden ist ODER von einem aufgeladenen Akkupack betrieben wird.

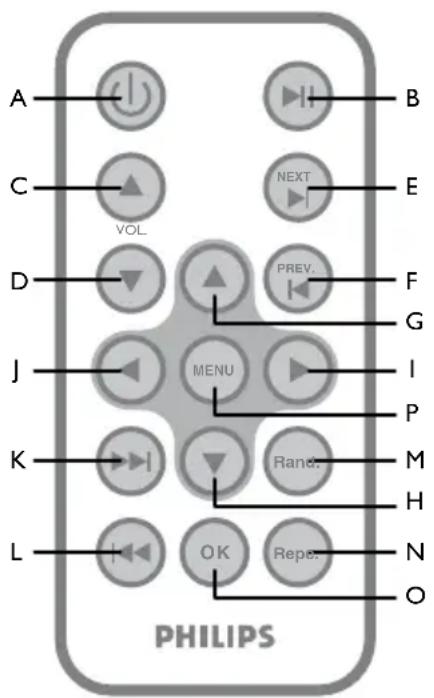

Fernbedienung

(nur für Modell SJM3141)

1. Entfernen Sie die Kunststofflasche von der Batterie, bevor Sie die Fernbedienung verwenden.
2. Vergewissern Sie sich, dass sich der iPod in der Dockingstation befindet und dass die Dockingstation an Ihre Stereoanlage oder Ihr Fernsehgerät angeschlossen ist.
3. Vergewissern Sie sich, dass der Netzadapter mit einer Netzsteckdose verbunden ist.
4. Zielen Sie mit der Fernbedienung auf den Sensor der Dockingstation.

A) Stromversorgung - Schalten Sie die Stromversorgung der Dockingstation ein und wieder aus. Die Stromversorgung der Dockingstation muss eingeschaltet sein, um die Fernbedienung verwenden zu können. Das Laden des iPod geschieht unabhängig davon, ob die Stromversorgung der Dockingstation eingeschaltet ist. B) Play/Pause - Wiedergabe / Anhalten der Wiedergabe eines Musiktitels oder Videos. C) Volume Up - Erhöhen der Audioausgangslautstärke der Dockingstation. D) Volume Down - Verringern der Audioausgangslautstärke der Dockingstation. E) Next - Wechseln zum nächsten Musiktitel oder Video. F) Backward - Wechseln zum vorherigen Musiktitel oder Video. G) Up - Nach oben Blättern durch Menüs. H) Down - Nach unten Blättern durch Menüs. I) Next Playlist - Blättern zum nächsten Menü. J) Previous Playlist - Blättern zum vorherigen Menü. K) Fast Forward - Gedrückt halten für schnelle Vorwärtssuche. L) Rewind - Gedrückt halten für schnelle Rückwärtssuche. M) Random - Umschalten der Zufallswiedergabe zwischen Aus, Einzeltitel und Album. N) Repeat - Umschalten der Wiederholung zwischen Aus, Einzeltitel und allen Titeln. O) OK - Auswählen des aktuellen Menüs, der Playliste, des Musiktitels oder des Videos. P) Menu - Zurückkehren zum vorherigen Menü.

Hinweise zur Verwendung der Fernbedienung:

• Die Fernbedienung kann nur die Ausgangslautstärke der Dockingstation steuern. Die Fernbedienung kann nicht die Lautstärke des iPod steuern.

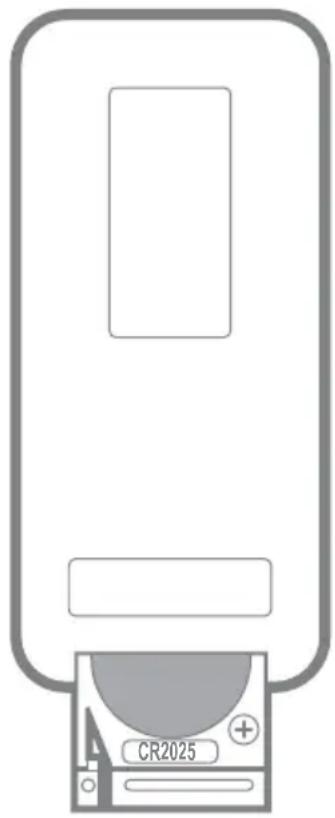

• Ersetzen Sie die Batterien durch solche des Typs 3V CR2025.
• Die Batterielebensdauer beträgt ungefähr ein Jahr. Wenn die Fernbedienung nicht funktioniert, müssen die Batterien ausgewechselt werden (siehe Auswechseln der Batterie).
• Entnehmen Sie die Batterien, wenn die Fernbedienung während eines längeren Zeitraums nicht genutzt wird.
• Bleiben Sie innerhalb eines Bereichs von 4,88 Meter und 60 Grad.

FCC-Konformitätserklärung

Dieses Gerät entspricht den FCC-Vorschriften, Abschnitt 15. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine nachteiligen Störungen verursachen, und 2. dieses Gerät muss alle empfangenen Störungen annehmen, einschließlich solcher Störungen, die einen unerwünschten Betrieb verursachen.

Hinweis!

Dieses Gerät wurde getestet und erfüllt die Bestimmungen für Digitalgeräte der Klasse B gemäß Abschnitt 15 der FCC-Vorschriften. Diese Bestimmungen sehen einen angemessenen Schutz vor Störungen und Interferenzen bei der Installation in Wohnanlagen vor. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann solche abstrahlen. Wenn es nicht vorschriftsmäßig installiert und verwendet wird, kann es Störungen des Radio- und Fernsehempfangs verursachen. Es kann jedoch nicht ausgeschlossen werden, dass bei einer bestimmten Installation Störungen auftreten. Wenn dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Gerätes festgestellt werden kann, können Sie versuchen, diese Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verändern Sie ihre Position.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät und den Empfänger an zwei verschiedene Stromkreise an.
• Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio- und Fernsehtechniker.

Jegliche nicht autorisierte Modifikation an diesem Gerät kann den Widerruf der Berechtigung zum Betrieb des Gerätes zur Folge haben.

ICES-Erklärung (Kanada)

Technische Unterstützung

WEEE-Kennzeichnung in DFU: "Kundeninformationen"

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäische Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in

Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.
