INSTRUKCJA OBSŁUGI DHB7963X DE DIETRICH

SZANOWNI KLIENCI, Poznanie produktów De Dietrich to przeżycie jedyne w swoim rodzaju. Wrażenie uroku jest natychmiastowe od pierwszego spojrzenia. Jakość wzornictwa wyróżnia się poprzez ponadczasową estetykę i staranne wykończenie powodujące, że wszystkie przedmioty są eleganckie i wyrafinowane i w doskonałej harmonii między sobą. Następnie przychodzi nieodparta ochota by dotknąć. Design De Dietrich to również wytrzymałe i prestiżowe materiały zawsze doceniamy autentyczność. Łącząc najnowocześniejszą technologię ze szlachetnymi materiałami, De Dietrich zapewnia realizację produktów o wysokiej fakturze w służbie sztuki kulinarnej, pasji dzielonej przez wszystkich miłośników kuchni. Życzymy dużo zadowolenia z użytkowania Państwa nowego urządzenia. Dziękujemy Państwu za zaufanie.

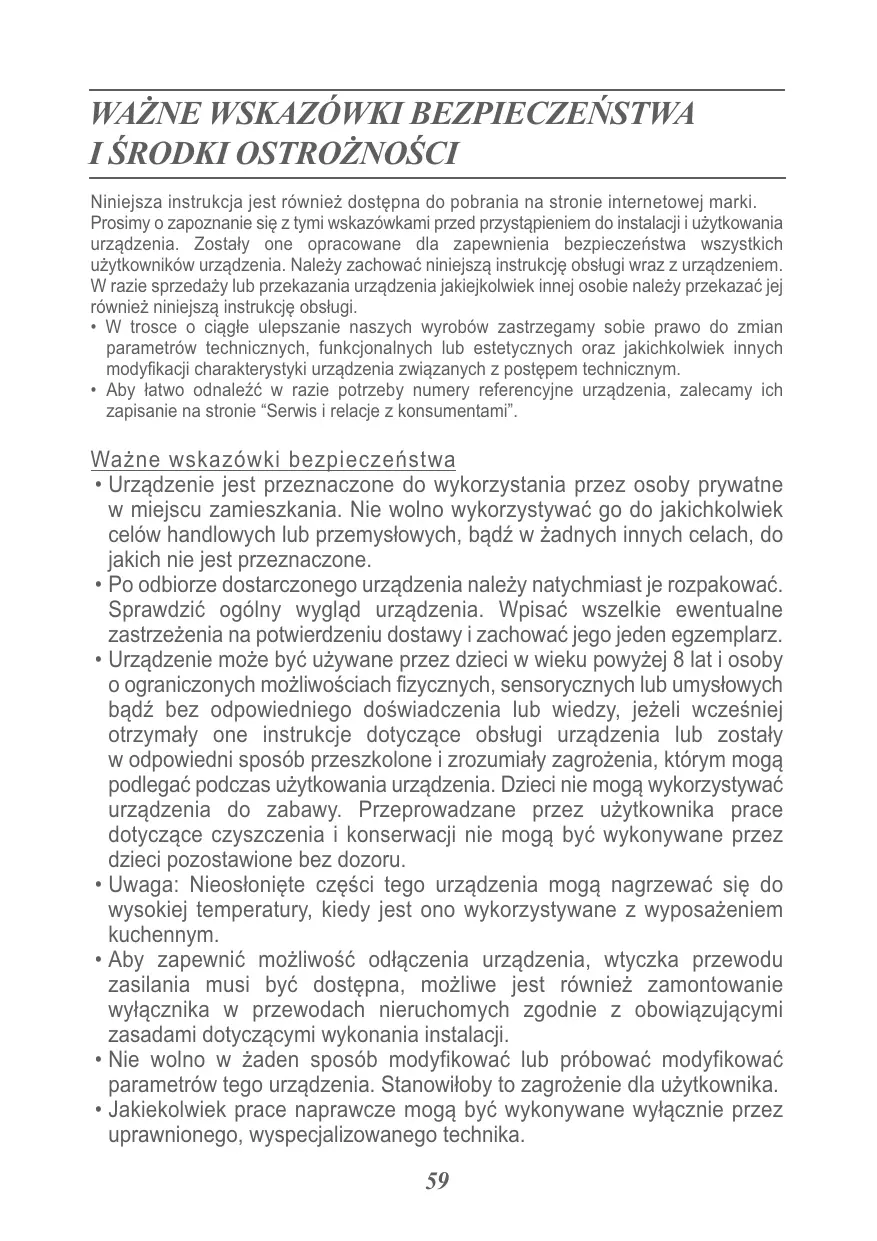

I ŚRODKI OSTROŻNOŚCI

Niniejsza instrukcja jest również dostępna do pobrania na stronie internetowej marki. Prosimy o zapoznanie się z tymi wskazówkami przed przystąpieniem do instalacji i użytkowania urządzenia. Zostały one opracowane dla zapewnienia bezpieczeństwa wszystkich użytkowników urządzenia. Należy zachować niniejszą instrukcję obsługi wraz z urządzeniem. W razie sprzedaży lub przekazania urządzenia jakiejkolwiek innej osobie należy przekazać jej również niniejszą instrukcję obsługi.

• W trosce o ciągłe ulepszanie naszych wyrobów zastrzegamy sobie prawo do zmian parametrów technicznych, funkcjonalnych lub estetycznych oraz jakichkolwiek innych modyfikacji charakterystyki urządzenia związanych z postępem technicznym.
• Aby łatwo odnaleźć w razie potrzeby numery referencyjne urządzenia, zalecamy ich zapisanie na stronie “Serwis i relacje z konsumentami”. Ważne wskazówki bezpieczeństwa
• Urządzenie jest przeznaczone do wykorzystania przez osoby prywatne w miejscu zamieszkania. Nie wolno wykorzystywać go do jakichkolwiek celów handlowych lub przemysłowych, bądź w żadnych innych celach, do jakich nie jest przeznaczone.
• Po odbiorze dostarczonego urządzenia należy natychmiast je rozpakować. Sprawdzić ogólny wygląd urządzenia. Wpisać wszelkie ewentualne zastrzeżenia na potwierdzeniu dostawy i zachować jego jeden egzemplarz.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych bądź bez odpowiedniego doświadczenia lub wiedzy, jeżeli wcześniej otrzymały one instrukcje dotyczące obsługi urządzenia lub zostały w odpowiedni sposób przeszkolone i zrozumiały zagrożenia, którym mogą podlegać podczas użytkowania urządzenia. Dzieci nie mogą wykorzystywać urządzenia do zabawy. Przeprowadzane przez użytkownika prace dotyczące czyszczenia i konserwacji nie mogą być wykonywane przez dzieci pozostawione bez dozoru.
• Uwaga: Nieosłonięte części tego urządzenia mogą nagrzewać się do wysokiej temperatury, kiedy jest ono wykorzystywane z wyposażeniem kuchennym.
• Aby zapewnić możliwość odłączenia urządzenia, wtyczka przewodu zasilania musi być dostępna, możliwe jest również zamontowanie wyłącznika w przewodach nieruchomych zgodnie z obowiązującymi zasadami dotyczącymi wykonania instalacji.
• Nie wolno w żaden sposób modyfikować lub próbować modyfikować parametrów tego urządzenia. Stanowiłoby to zagrożenie dla użytkownika.
• Jakiekolwiek prace naprawcze mogą być wykonywane wyłącznie przez uprawnionego, wyspecjalizowanego technika.

I ŚRODKI OSTROŻNOŚCI

• Przed rozpoczęciem jakichkolwiek prac dotyczących czyszczenia lub konserwacji okapu należy odłączyć go od zasilania.
• Do czyszczenia produktu nie wolno w żadnym wypadku używać urządzeń parowych lub wysokociśnieniowych (wymogi dotyczące bezpieczeństwa elektrycznego). Ryzyko uduszenia
• Należy obowiązkowo przestrzegać wszystkich przepisów dotyczących odprowadzenia powietrza. Powietrze nie powinno być odprowadzane do przewodu wykorzystywanego do odprowadzania spalin z urządzeń opalanych gazem lub innym paliwem (nie dotyczy urządzeń, które odprowadzają jedynie powietrze do pomieszczeń).
• Należy zapewnić odpowiednią wentylację pomieszczenia, jeżeli okap kuchenny jest wykorzystywany równocześnie z urządzeniami opalanymi gazem lub innym paliwem (nie dotyczy urządzeń, które odprowadzają jedynie powietrze do pomieszczeń). Ryzyko pożaru
• Absolutnie zabronione jest spalanie jakichkolwiek produktów pod okapem lub używanie pod nim palników gazowych bez naczyń kuchennych (płomienie zasysane do wnętrza mogłyby spowodować uszkodzenie urządzenia).
• Podczas gotowania jakichkolwiek produktów pod okapem należy przez cały czas ich pilnować. Oleje i tłuszcze rozgrzane do wysokiej temperatury mogą się zapalić.
• Należy ściśle przestrzegać zalecanych terminów czyszczenia i wymiany filtrów. Nagromadzenie się osadów tłuszczu może być przyczyną pożaru.
• Stosowanie okapu nad paleniskiem zasilanym drewnem lub węglem jest zabronione.
• W przypadku montażu okapu nad kuchenką gazową, minimalna odległość pomiędzy górną krawędzią kuchenki a okapem musi wynosić co najmniej 65 cm. Jeżeli w instrukcji obsługi urządzenia grzewczego zainstalowanego pod okapem określono odległość większą, niż 65 cm, należy ją uwzględnić.

CSzablon do wiercenia otworów D/E - Kołek + śruba (wspornika przewodu kominowego) FWspornik przewodu kominowego JPrzełączka HPrzewód kominowy KListwa mocująca LOkap M - Śruba (mocowania przewodu kominowego) QŚruba (mocowania silnika) PRozpórka

1.2 - OPCJONALNY ZESTAW RECYRKULACJI

GN- Deflektor spalin Filtry węglowe Części te są dostępne w SERWISIE NAPRAWCZYM.

• 2 INSTALACJA przepisów obowiązujących w odniesieniu do wentylacji pomieszczeń. W szczególności, powietrze nie może być odprowadzane do przewodów kominowych służących odprowadzania spalin pochodzących z urządzeń opalanych gazem lub jakimkolwiek innym paliwem. Wykorzystanie jakichkolwiek istniejących przewodów musi zostać zatwierdzone przez specjalistę. Przewód odprowadzania spalin nie może być doprowadzony na strych lub poddasze.

PODŁĄCZENIE ENERGII ELEKTRYCZNEJ

Podczas wykonywania jakichkolwiek prac dotyczących instalacji i konserwacji, urządzenie musi być odłączone od zasilania elektrycznego, a bezpieczniki powinny być wyjęte. Podłączenie energii elektrycznej powinno zostać przeprowadzone przed wbudowaniem urządzenia do mebla. Należy sprawdzić, czy: - moc instalacji jest wystarczająca, - przewody zasilania znajdują się w dobrym stanie, - średnica przewodów jest zgodna z obowiązującymi zasadami dotyczącymi instalacji.

2.1 - UŻYTKOWANIE W TRYBIE ODPROWADZANIA

Dostępne jest odprowadzenie na zewnątrz Okap musi zostać do niego podłączony za pomocą przewodu odprowadzającego (o Ø minimum 125 mm, emaliowany, aluminiowy, giętki lub z materiału niepalnego). Jeżeli średnica przewodu jest mniejsza, niż Ø 125 mm, należy koniecznie używać trybu recyrkulacji. Urządzenie jest dostarczane z przewodem zasilającym H 05 VVF z 3 żyłami o przekroju 0,75 mm2 (zero, faza i uziemienie). Urządzenie musi zostać podłączone do sieci zasilania jednofazowego 220-240 V przy użyciu gniazdka spełniającego wymogi normy CEI 60083, które zgodnie z zasadami dotyczącymi instalacji musi być przez cały czas dostępne. W instalacji musi zostać zastosowany bezpiecznik 10 lub 16 A. Dla zapewnienia bezpieczeństwa, w razie uszkodzenia przewodu zasilającego, może on zostać wymieniony wyłącznie przez serwis naprawczy. Jeżeli w celu podłączenia urządzenia domowa instalacja elektryczna musi zostać zmodyfikowana, należy zlecić wykonanie niezbędnych prac wykwalifikowanemu elektrykowi. W razie jakiegokolwiek uszkodzenia okapu należy natychmiast odłączyć urządzenie od zasilania lub wyjąć bezpiecznik jego instalacji zasilania.

2.2 - UŻYTKOWANIE W TRYBIE RECYRKULACJI

Odprowadzenie na zewnątrz nie jest dostępne Wszystkie nasze urządzenia mogą działać w trybie recyrkulacji. W takim przypadku należy użyć zestawu do recyrkulacji, zawierającego filtry z węgla aktywnego i deflektor. Porada dotycząca oszczędności energii Aby zapewnić optymalne użytkowania urządzenia, należy ograniczyć niezbędnego minimum wszelkiego rodzaju zakręty oraz długość przewodu.

Instalacja musi spełniać wszystkie wymogi

• 2 INSTALACJA Minimalna odległość pomiędzy płytą grzewczą (2.3) a dolną krawędzią okapu musi wynosić co najmniej 65 cm. Jeżeli w instrukcji obsługi urządzenia grzewczego zainstalowanego pod okapem określono odległość większą, niż 65 cm, należy ją uwzględnić. - Należy narysować poziomą kreskę w odległości co najmniej 65 cm od płyty grzewczej (A). - Narysować kreskę pionową (B) na ścianie, wycentrowaną w odniesieniu do płyty grzewczej, od sufitu aż do zakończenia poprzednio narysowanej kreski (A). - Przyłożyć do ściany szablon do wiercenia otworów (C). - Wywiercić 2 otwory. Włożyć 2 kołki. Należy używać kołków i śrub odpowiednich dla rodzaju ściany (2.3). - Dokręcić listwę mocującą (K) do ściany, używając 2 śrub (D) (2.3.1). - Zawiesić okap kuchenny za pomocą elementów przeznaczonych do zawieszenia. - Wyregulować wysokość i wypoziomować okap, używając śrub regulacyjnych wspornika (śruba górna służy do wypoziomowania, natomiast śruba dolna do zapewnienia prawidłowego przylegania okapu do ściany). - Założyć śrubę zapobiegającą podnoszeniu (E) - Zdjąć taśmę samoprzylepną z obudowy - Podnieść obudowę na mniej więcej 2 cm, a następnie odczepić ją, obrócić o 1/4 obrotu, wsunąć i zamocować za pomocą 2 śrub w górnej części silnika (Q). Należy uważać, aby podczas obracania i mocowania nie uszkodzić kabli. i mocując za pomocą dwóch śrub (D/E). - W przypadku przewodu o średnicy Ø 125 mm należy użyć przełączki dostarczonej w zestawie (J). Jeżeli średnica używanego przewodu jest mniejsza, niż Ø 125 mm, należy koniecznie używać okapu w trybie recyrkulacji. - Podłączyć końcówkę przewodu do wylotu silnika. - Przygotować teleskopowy przewód kominowy, pamiętając o ukryciu otworów. - Wsunąć zmontowany w ten sposób przewód kominowy do okapu i zdjąć część górną, aby wyregulować wysokość, a następnie dokręcić ją do metalowego wspornika przewodu kominowego, używając 2 śrub (M).
• Recyrkulacja (zestaw opcjonalny dostępny w serwisie naprawczym) - Zamocować do ściany plastikowy deflektor spalin (G), opierając go o sufit i mocując za pomocą dwóch śrub. Należy zwrócić uwagę, aby dokładnie wycentrować deflektor w odniesieniu do narysowanej na ścianie pionowej kreski (B). Założyć 2 rozpórki (P) dostarczone w zestawie z produktem na deflektorze (G). - Włożyć jedną końcówkę przewodu do deflektora, natomiast drugą do wylotu silnika. - Przygotować przewód kominowy, kierując jego otwory do góry w taki sposób, aby były widoczne (H). - Wsunąć zmontowany w ten sposób przewód kominowy do okapu i zdjąć część górną, aby wyregulować wysokość, a następnie dokręcić do deflektora spalin, używając dwóch śrub (M).

2.4 - MONTAŻ PRZEWODU KOMINOWEGO

• Odprowadzenie na zewnątrz - Zamocować do ściany metalowy wspornik przewodu kominowego, opierając go o sufit

• 3 UŻYTKOWANIE Porada Niniejsza instrukcja montażu i obsługi dotyczy kilku modeli. Mogą wystąpić nieznaczne różnice w szczegółach i osprzęcie pomiędzy posiadanym urządzeniem i przedstawionymi opisami. wysoką czułość detekcji. - krótko wcisnąć przycisk średnią czułość detekcji. Po pierwszym włączeniu urządzenia wszystkie lampki kontrolne przycisków zaświecą się, a następnie zgasną. Konfiguracja zostaje zatwierdzona automatycznie po upływie 10 s lub po krótkim - krótko wcisnąć przycisk , aby ustawić najmniejszą dostępną czułość detekcji. wciśnięciu przycisku Wszystkie lampki kontrolne przycisków zaświecą się po kolei, sygnalizując przyjęcie wprowadzonych ustawień. Tryb automatyczny Okapy są wyposażone w funkcje adaptacyjne. Urządzenia są wyposażone w czujniki, które reagują automatycznie w razie wykrycia jakichkolwiek emisji ciepła lub pary, natychmiast dostosowując prędkość zasysania, a po odprowadzeniu ostatnich spalin wyłączają się. Przejście do trybu automatycznego Wcisnąć krótko przycisk miga). Tryb automatyczny został włączony. Okap zaczyna działać natychmiast po wykryciu ciepła - lampka kontrolna świeci się. W zależności od czasu wykrywania ciepła, okap wyłącza się po upływie czasu wynoszącego od 40 s do 10 min. Wybór rodzaju płyty grzewczej i regulacja czułości Podczas wyboru rodzaju płyty grzewczej okap musi być wyłączony. Wcisnąć i przytrzymać przycisk , aby Wyłączanie okapu w trybie automatycznym Aby wyłączyć okap w trybie automatycznym, przejść do trybu konfiguracji - przycisk zaczyna szybko migać, zaświeci się także lampka kontrolna innego przycisku. Wcisnąć przycisk indukcyjną, Wcisnąć przycisk witroceramiczną, Wcisnąć przycisk gazową, , aby ustawić należy wcisnąć przycisk

, aby wybrać płytę Włączanie / Wyłączanie , aby wybrać płytę Wciśnięcie przycisku okapu z prędkością 1. , aby wybrać kuchenkę Wciśnięcie i przytrzymanie przycisku umożliwia wyłączenie okapu. Możliwe jest ustawienie czasu reakcji okapu w trybie automatycznym: Nasycenie filtrów kasetowych Przycisk miga (1 krótkie mignięcie) przez 2 min. po wyłączeniu okapu, sygnalizując konieczność wyczyszczenia filtrów kasetowych (patrz rozdział „Czyszczenie filtrów kasetowych”). - krótko wcisnąć przycisk , który zaczyna powoli migać - można wówczas wyregulować czułość. - krótko wcisnąć przycisk umożliwia włączenie , aby ustawić

• 3 UŻYTKOWANIE Wcisnąć i przytrzymać (> 2 s) przycisk aby ponownie włączyć funkcję „nasycenie”. przycisku Nasycenie filtrów węglowych Przycisk miga (2 krótkie mignięcia) przez 2 min. po wyłączeniu okapu, sygnalizując konieczność wyczyszczenia filtrów węglowych (patrz rozdział „Czyszczenie filtrów węglowych”). Wcisnąć i przytrzymać (> 5 s) przycisk aby ponownie włączyć funkcję „nasycenie”. Krótkie wciśnięcie przycisku umożliwia wybór trybu odprowadzania (lampka kon- cisku miga, natomiast lampka przyjest zgaszona). trolna przycisku miga, natomiast lampka przycisku jest zgaszona). Krótkie wciśnięcie przycisku umożliwia zatwierdzenie konfiguracji (która jest również zatwierdzana automatycznie po upływie 10 s). Zmiana prędkości Funkcja umożliwia włączenie okapu na 8 minut z prędkością maksymalną 4, a następnie przełączenie na prędkość 2. Po uruchomieniu okapu, prędkość zasysania może zostać zmodyfikowana poprzez wciśnięcie przycisku prędkości 2 (lampka kon- Programator czasowy / Wyłączenie opóźnione Po zakończeniu gotowania można wcisnąć przycisk , aby wyłączyć okap. Funkcja ta umożliwia kontynuowanie działania okapu przez 10 minut z wybraną prędkością - przy- trolna przycisku zaświeci się) lub , aby wybrać prędkość 3 (lampka kontrolna przycisku zaświeci się) na 10 min., a następnie przełączenie na prędkość 2. cisk miga, natomiast przycisk zasilania świeci się. Aby wyłączyć funkcję wyłączania opóźnionego, należy ponownie wcisnąć ten sam przycisk. Oświetlenie Konfiguracja tryby recyrkulacji Okap musi być wyłączony. Domyślnie okap pracuje w trybie odprowadzania. Wciśnięcie i przytrzymanie (> 2 s) równocześnie przycisków umożliwia przełączanie pomiędzy trybami Odprowadzanie i Recyrkulacja. Lampki kontrolne przycisków

lub migają. Krótkie wciśnięcie przycisku umożliwia włączanie i wyłączanie oświetlenia okapu. Po przytrzymaniu wciśniętego przycisku intensywność oświetlenia zmniejsza się o 25% co sekundę. zaświecą się, a przyciski Krótkie wciśnięcie przycisku umożliwia wybór trybu recyrkulacji (lampka kontrolna

• 3 UŻYTKOWANIE Funkcja Eolyse Automatyczne wyłączanie oświetlenia Jeżeli użytkownik zapomni wyłączyć oświetlenie okapu, zostanie ono wyłączone automatycznie po upływie 9 godzin pracy. Krótkie wciśnięcie przycisku umożliwia włączenie tej funkcji. W czasie 1 godziny okap działa z prędkością 1 przez 5 min., a następnie wyłącza się na 10 min. - lampka kontrolna przycisku świeci się, natomiast Porada dotycząca oszczędności energii Należy dostosować prędkość do warunków gotowania oraz liczby naczyń. W miarę możliwości należy używać tylnych palników płyty grzewczej lub kuchenki. lampka kontrolna przycisku jest zgaszona. Po upływie 1 godziny okap wyłącza się automatycznie. Aby przerwać działanie tej funkcji wystarczy ponownie wcisnąć przycisk

Programowanie funkcji Eolyse Przytrzymanie wciśniętego przycisku umożliwia włączenie programowania. Przycisk miga naprzemiennie z przyciskiem , sygnalizując rozpoczęcie programowania. Liczba wciśnięć przycisku odpowiada liczbie zaprogramowanych godzin (maksymalnie 9 = 9 godzin). Przycisk miga naprzemiennie z przyciskiem (liczba kolejnych mignięć odpowiada ustawionej liczbie godzin). Zaprogramowane ustawienie jest zapamiętywane automatycznie po upływie 25 s lub po krótkim wciśnięciu przycisku (przycisk miga naprzemiennie z przyciskiem ). Aby anulować zaprogramowane ustawienie, należy wcisnąć przycisk

Automatyczne wyłączanie wentylatora Jeżeli użytkownik zapomni wyłączyć okap, zostanie on wyłączony automatycznie po upływie 9 godzin pracy.

• 4 KONSERWACJA CZYSZCZENIE OBUDOWY ZEWNĘTRZNEJ Zewnętrzna obudowa okapu może być myta wodą z mydłem - nie należy używać kremów nabłyszczających, ani gąbek ściernych.

4.1 - CZYSZCZENIE FILTRÓW KASETOWYCH

Muszą one być czyszczone co 30 godzin pracy lub co najmniej raz na miesiąc. Do czyszczenia należy używać szczotki, gorącej wody i delikatnego detergentu. Dokładnie wypłukać i pozostawić do wyschnięcia przed ponownym włożeniem do urządzenia.

4.2 - WYMIANA FILTRA WĘGLOWEGO

Filtr ten zatrzymuje zapachy i powinien być wymieniany mniej więcej co 120 godzin pracy. Filtry na wymianę mogą zostać zamówione u sprzedawcy urządzenia. - Wyjąć filtry kasetowe. - Zdjąć 2 metalowe elementy mocujące (4) - Wyjąć filtry węglowe (3) - Włożyć nowe filtry do kaset - Założyć 2 elementy mocujące (4) - Włożyć filtry kasetowe do urządzenia - Powtórzyć czynność dla wszystkich filtrów kasetowych.

4.3 - WYMIANA LAMPEK LED

Należy skontaktować się z serwisem naprawczym

• 5 ROZWIĄZYWANIE PROBLEMÓW Okap nie działa. Należy sprawdzić, czy:
• nie ma przerwy w zasilaniu.
• ustawiona została prędkość działania. Wydajność działania okapu jest niewystarczająca. Należy sprawdzić, czy:
• ustawiona prędkość silnika jest wystarczająca dla ilości wydzielanego dymu i pary.
• w kuchni istnieje wystarczająca wentylacja dla zapewnienia poboru powietrza.
• filtr węglowy nie jest nasycony (okap w wersji recyrkulacji). Okap wyłącza się podczas pracy. Należy sprawdzić, czy:
• nie ma przerwy w zasilaniu.
• nie zadziałał samoczynny wyłącznik zabezpieczający.

• 6 OCHRONA ŚRODOWISKA OCHRONA ŚRODOWISKA Materiały opakowaniowe tego urządzenia nadają się do recyklingu. Zachęcamy do ich recyklingu i do umieszczenia ich w przewidzianych w tym celu pojemnikach, a tym samym do przyczynienia się w ten sposób do ochrony środowiska. Urządzenie zawiera również wiele materiałów podlegających recyklingowi. produkcie znajduje się symbol, który oznacza, że zużyte urządzenia nie powinny być mieszane z innymi odpadami. Recykling urządzeń organizowany przez producenta sprzętu, zostanie wykonany w najlepszych dla Państwa warunkach, zgodnie z dyrektywą europejską 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania informacji na temat najbliższych punktów zbiórki zużytego sprzętu należy zwrócić się do władz lokalnych lub sprzedawcy. Dziękujemy za Państwa współpracę na rzecz ochrony środowiska.

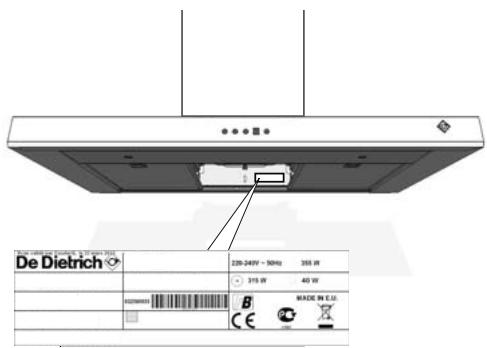

• 7 DZIAŁ OBSŁUGI KLIENTA Ewentualne interwencje przy urządzeniu powinny być wykonywane przez osoby wykwalifikowane, autoryzowane przez markę. Aby ułatwić rozwiązanie problemu, podczas rozmowy z serwisem naprawczym należy podać kompletne dane referencyjne posiadanego urządzenia (nazwa handlowa, numer serwisowy, numer seryjny). Informacje te znajdują się na tabliczce znamionowej.
