MANUAL DE UTILIZADOR DHB7963X DE DIETRICH

PT MANUAL DE UTILIZAÇÃO 43

PL INSTRUKCJA OBSŁUGI 57

CS NÁVOD K POUŽITÍ 71

SK NÁVOD NA POUŽITIE 85

NL HANDLEIDING 99

HOTTE

COOKER HOOD

CAMPANA EXTRACTORA

EXAUSTOR

OKAP KUCHENNY

ODSAVAČ

DIGESTOR

AFZUIGKAP

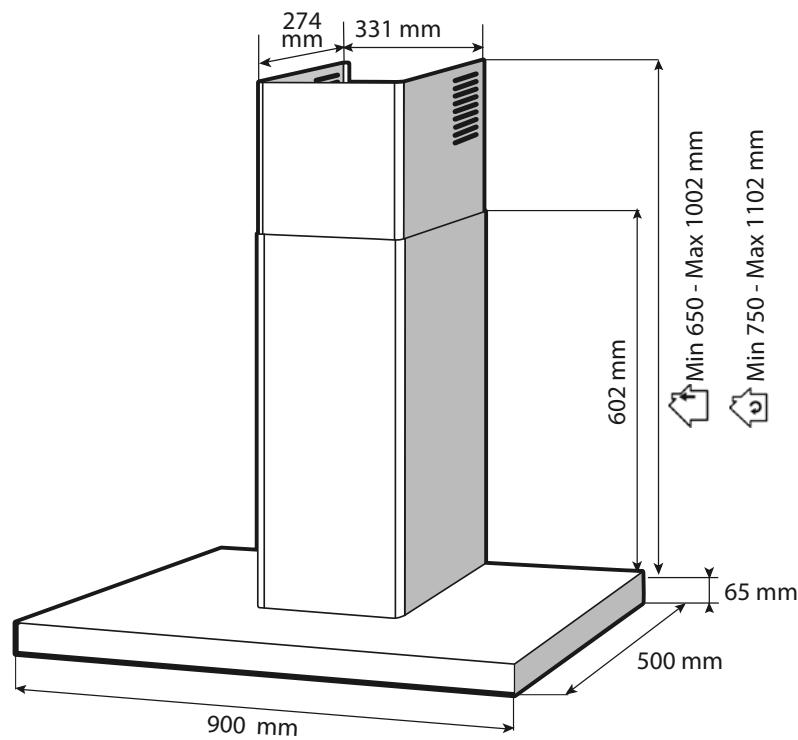

274 mm 331 mm 602 mm Min 650 - Max 1002 mm Min 750 - Max 1102 mm 65 mm 500 mm 900 mm

• 1

5 x D/E

1.2 - KIT DE RECICLAJE OPCIONAL

G - Deflector de humo

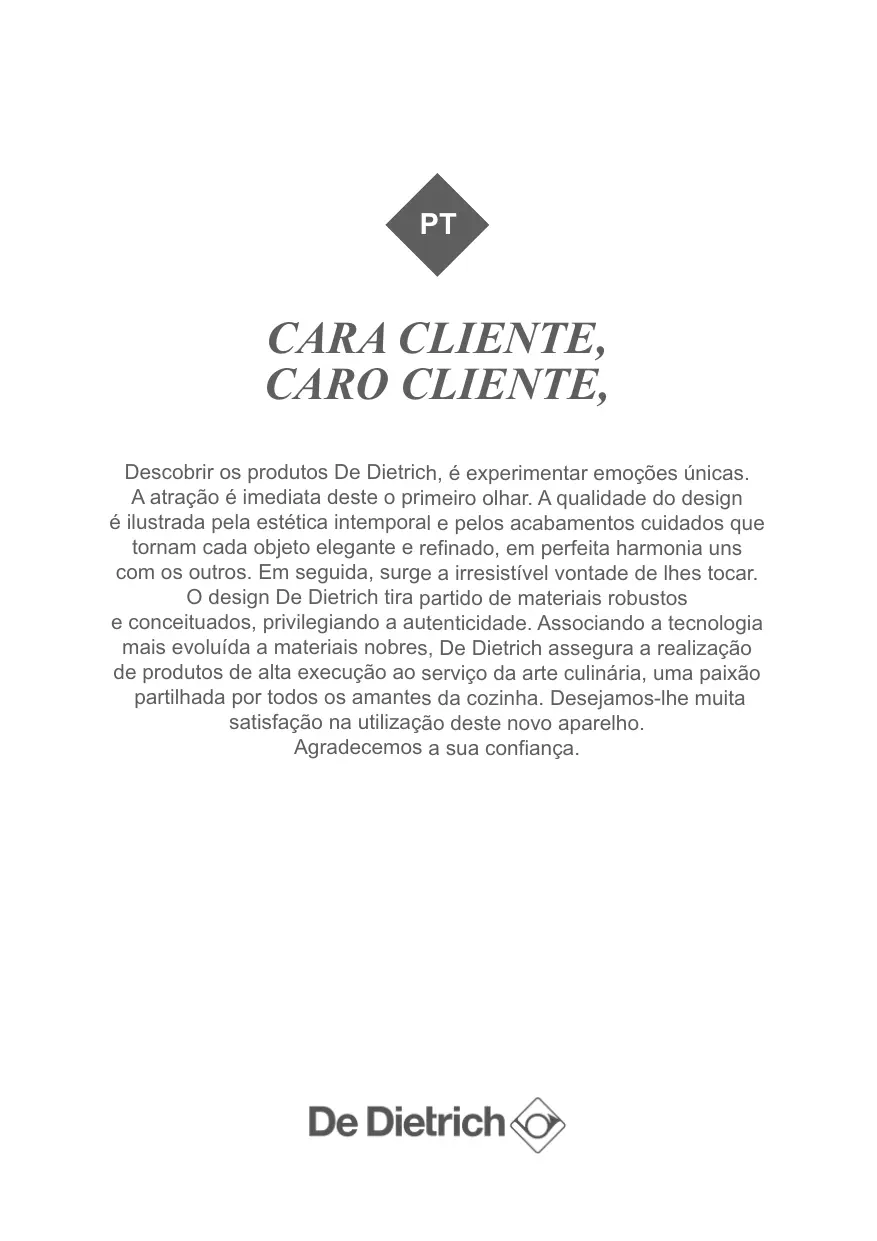

Descobrir os produtos De Dietrich, é experimentar emoções únicas. A atração é imediata deste o primeiro olhar. A qualidade do design é ilustrada pela estética intemporal e pelos acabamentos cuidados que tornam cada objeto elegante e refinado, em perfeita harmonia uns com os outros. Em seguida, surge a irresistível vontade de lhes tocar.

O design De Dietrich tira partido de materiais robustos e conceituados, privilegiando a autenticidade. Associando a tecnologia mais evoluída a materiais nobres, De Dietrich assegura a realização de produtos de alta execução ao serviço da arte culinária, uma paixão partilhada por todos os amantes da cozinha. Desejamos-lhe muita satisfação na utilização deste novo aparelho.

Agradecemos a sua confiança.

Segurança e precauções importantes....3

Identificação....5

Instalação ....6

Ligação elétrica 6

Utilização em evacuação....6

Utilização em reciclagem....6

Montagem do exaustor 6

Montagem da chaminé ....7

Utilização 8

Modo automático 8

Seleção do tipo de placa ....8

Passagem para o modo automático 8

Ligar/desligar 8

Saturação dos filtros de cassete 8

Saturação dos filtros de carbono....9

Mudança de velocidade....9

Configuração do modo de reciclagem....9

Temporização/paragem diferida 9

Função de eólise 9

Programação da função de eólise....10

Paragem automática do ventilador ....10

Desligar automático da iluminação ....10

Manutenção ....11

Anomalias....12

Ambiente ....13

Assistência ao cliente....14

SEGURANÇA E PRECAUÇÕES IMPORTANTES

Este manual está igualmente disponível no site Internet da marca.

Deve tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Foram redigidos para a sua segurança e para a segurança dos outros.

Conserve este manual de utilização com o seu aparelho. Se o aparelho for vendido ou cedido a outra pessoa, certifique-se de entregar também o manual de utilização.

- Para o melhoramento constante dos nossos produtos, reservamo-nos o direito de introduzir nas características técnicas, funcionais ou estéticas todas as modificações de características ligadas à evolução técnica.

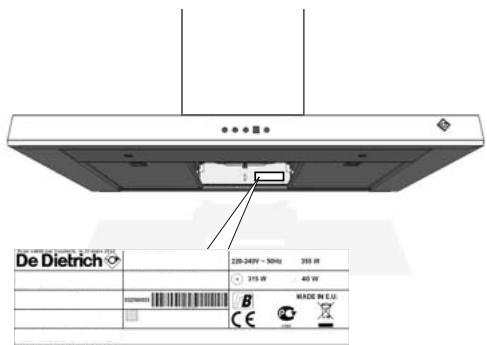

- Para encontrar facilmente no futuro as referências do seu aparelho, aconselhamos anotá-las na página “Serviço e relações com os Consumidores”

Precauções importantes

- Este aparelho foi concebido para uma utilização por particulares na sua habitação. Não o utilize para fins comerciais ou industriais, nem para fins diferentes daqueles para os quais ele foi concebido.

- Quando receber o aparelho, desembale-o ou peça a alguém para o desembalar imediatamente. Verifique o seu aspeto geral. Faça todas as eventuais indicações por escrito na nota de entrega e guarde um exemplar da mesma.

- Este aparelho pode ser utilizado por crianças de ao menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou desprovidas de experiência ou de conhecimentos, se estas forem corretamente vigiadas, ou se lhes tiverem sido dadas instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos. As crianças não devem brincar com o aparelho. A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

- Atenção: As partes acessíveis deste aparelho podem ficar quentes quando for utilizado com aparelhos de cozimento.

- Para o desligamento, pode-se prever uma tomada de eletricidade acessível ou incorporar um interruptor nas canalizações fixas, conforme as regras de instalação.

- Não modifique nem tente modificar as características deste aparelho. Isto constituiria um perigo para você.

- As reparações devem ser efetuadas exclusivamente por um especialista autorizado.

SEGURANÇA E PRECAUÇÕES IMPORTANTES

• Desconecte sempre o exaustor antes de proceder à sua limpeza ou conservação.
• Nunca utilize aparelhos a vapor ou a alta pressão para limpar o seu aparelho (exigências relativas à segurança elétrica).

Risco de asfixia

• As regulamentações referentes à evacuação do ar devem ser respeitadas. O ar não deve ser enviado a um conduto utilizado para evacuar fumos de aparelhos que utilizem gás ou um outro combustível (não se aplica aos aparelhos qui difundem unicamente ar no local).
• Uma ventilação conveniente do local deve ser prevista quando um exaustor de cozinha é utilizado simultaneamente a aparelhos que utilizam gás ou um outro combustível (não se aplica aos aparelhos que difundem unicamente ar no local).

Risco de incêndio

• É proibido flambar alimentos ou fazer funcionar lumes a gás sem um recipiente de cozedura, sob o exaustor (as chamas aspiradas arriscariam deteriorar o aparelho).
• As frituras efetuadas sob o aparelho devem ser objeto de uma vigilância constante. Azeites e gorduras levados a temperaturas muito elevadas podem inflamar.
• Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de depósitos de gordura pode ocasionar um incêndio.
• O funcionamento acima de um lume de combustível (madeira, car-vão) não é autorizado.
• Quando o exaustor de cozinha é colocado acima de um aparelho a gás, a distância mínima entre o topo da placa de cozinha e a parte inferior do exaustor deve ser de ao menos 65 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 65 cm, esta distância deve ser respeitada.

• 1 IDENTIFICAÇÃO

1.1 - LISTA DE PEÇAS

C - Bitola de perfuração

D/E - Cavilha + parafuso (suporte da chaminé)

F - Suporte da chaminé

J - Adaptador

H - Chaminé

K - Barra de fixação

L - Exaustor

M - Parafuso (fixação da chaminé)

Q - Parafuso (fixação do motor)

P - Espaçador

1.2 - KIT DE RECICLAGEM OPCIONAL

G - Defletor de fumo

N - Filtros de carvão

Estas peças estão disponíveis no SAV.

• 2 INSTALAÇÃO

LIGAÇÃO ELÉTRICA

Durante o encastramento e as operações de manutenção, o aparelho deve ser desligado da corrente elétrica e os fusíveis devem estar desativados ou retirados.

Deve ser efetuada a ligação elétrica antes da colocação do aparelho dentro do móvel.

Verifique se:

• A potência da instalação é suficiente;
• As linhas de alimentação estão em bom estado;
• O diâmetro dos fios está em conformidade com as regras de instalação.

Este aparelho é fornecido com um cabo de alimentação H 05 VVF de 3 condutores de 0,75 mm² (neutro, fase e terra). Deve ser ligado a uma rede 220-240 V monofásica por intermédio de uma ficha normalizada CEI 60083 que deve manter-se acessível após a instalação, conforme as regras de instalação. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo de alimentação estiver danificado, contacte a assistência pós-venda para evitar qualquer perigo. Se a instalação elétrica da sua casa precisar de ser alterada para poder ligar o seu aparelho à rede, deve contactar um eletricista qualificado.

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

A instalação deve estar conforme as regras em vigor para a ventilação dos locais. Particularmente, o ar evacuado não deve ser enviado para uma conduta utilizada para evacuar o fumo de aparelhos que utilizem gases ou outros combustí- veis. A utilização de condutas não afetadas apenas pode ser afeita após acordada por um especialista qualificado. A conduta de evacuação, independentemente de qual for, não deve desembocar em espaços habitados.

2.1 - UTILIZAÇÃO NA VERSÃO EVA- CUAÇÃO

Possui uma saída para o exterior

O seu exaustor pode ser ligado à mesma por intermédio de uma saída de ar (mínimo de ∅ 125 mm, esmaltada, em alumínio, flexível ou de um material à prova de fogo). Se a vossa saída tiver menos de ∅ 125 mm, deve passar obrigatoriamente em modo de reciclagem.

2.2 - UTILIZAÇÃO NA VERSÃO RECI- CLAGEM

Não possui uma saída para o exterior

Todos os nossos aparelhos têm a possibilidade de funcionar em modo de reciclagem.

Neste caso, deve procurar um kit de reciclagem composto pelo conjunto dos filtros de carbono ativo e um defletor.

Conselho de poupança de energia

Para a melhor utilização possível do seu aparelho, deve limitar ao máximo o número de curvas e o comprimento da saída de ar.

2.3 - MONTAGEM DO EXAUSTOR

A distância mínima entre a placa do fogão (2.3) e a parte mais baixa do exaustor deve ser de 65 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 65 cm, esta distância deve ser respeitada.

• 2 INSTALAÇÃO

• Faça um traço horizontal a um mínimo de 65 cm da placa do fogão (A).
• Faça um traço vertical (B) na parede, centrado em relação à placa de cozedura desde o teto até ao limite do traço horizontal precedente (A).
• Coloque a bitola de perfuração contra a parede (C).
  -Faça os 2 orifícios. Pressione as 2 cavilhas.

No caso de uma parede oca, utilize as cavilhas e parafusos adaptados (2.3).

• Aparafuse a barra de fixação à parede (K) com os 2 parafusos (D) (2.3.1).
• Pendure o exaustor pelas suspensões.
• Ajuste a altura e o nível manobrando os parafusos de ajuste dos suportes (o parafuso ao alto para a horizontalidade, e o parafuso em baixo para a fixação à parede).
• Coloque o parafuso antidesprendimento (E)
• Retire a fita adesiva da caixa
• Eleve a caixa em cerca de 2 cm, desobstrua-a, faça-a girar 1/4 de volta, faça-a deslizar e fixe com a ajuda de 2 parafusos por cima do motor (Q).

Tenha atenção para não danificar os cabos durante a rotação e a fixação.

2.4 - MONTAGEM DA CHAMINÉ

- Evacuação exterior

• Fixe contra a parede, sobre o teto, o su- porte da chaminé em metal com os dois parafusos (D/E).
• No caso de uma saída de ∅ 125 mm, utilize o adaptador fornecido (J).

Se a saída exterior for inferior a ∅ 125 mm, é obrigatório fazer a ligação do exaustor em modo de reciclagem.

- Encaixe a extremidade da saída sobre

a saída do motor.

• Prepare a chaminé telescópica tendo cuidado para dissimular as aberturas de ventilação.
• Encaixe a chaminé montada sobre o exaustor e eleve a parte superior para ajustar a altura; depois, aparafuse no suporte da chaminé em metal com a ajuda dos 2 parafusos (M).

- Reciclagem (kit opcional - disponível na SAV)

- Fixe contra a parede, sobre o teto, o defletor plástico de fumo (G) com os dois parafusos. Tenha cuidado para centrar o defletor em relação ao traço vertical traçado na parede (B).

Acrescente os 2 espaçadores (P) fornecidos na embalagem do produto sobre o defletor (G).

• Encaixe uma extremidade da saída sobre o defletor e a outra extremidade sobre a saída do motor.
• Prepare a sua chaminé tendo o cuidado de colocar as grelhas de ventilação ao alto de forma a estarem visíveis (H).
• Encaixe a chaminé montada sobre o exaustor e eleve a parte superior para ajustar a altura; depois, aparafuse sobre o defletor de fumo com os 2 parafusos (M) fornecidos.

• 3 UTILIZAÇÃO

Conselho

Este manual de instalação e utilização é válido para vários modelos. Podem aparecer ligeiras diferenças em termos de detalhes e equipamentos entre o seu aparelho e as descrições apresentadas.

Na primeira utilização, todos os botões se acendem e apagam.

Modo automático

Estes exaustores têm um sensor de adaptação. Equipados com sensores sensoriais, estes são ativados automaticamente quando detetam qualquer emissão de calor ou de vapor, adaptando espontaneamente a velocidade de aspiração e param de funcionar depois de todo o fumo ter sido evacuado.

Seleção do tipo de placa e ajuste da sensibilidade

Para selecionar o seu tipo de placa, o seu exaustor deve estar desligado.

Pressione brevemente o botão ICS para entrar no modo de configuração; o botão ICS pisca rapidamente e acende-se outro botão.

Prima o botão >2 para selecionar uma placa de indução;

Prima o botão >3 para selecionar uma placa vitrocerâmica;

Prima o botão >>> BOOST para selecionar uma placa a gás.

Tem a possibilidade de ajustar o tempo de reação do seu exaustor no modo automático:

- volte a premir brevemente o botão ICS

que pisca mais lentamente; pode ajustar a sensibilidade.

• prima brevemente o botão >2 para ter uma detecção mais sensível.
• prima brevemente o botão >3 para uma detecção média.
• prima brevemente o botão BOOST para ter uma detecção com o mínimo de sensibilidade.

A sua configuração é validada automaticamente após 10 segundos, ou após uma pressão breve sobre o botão ICS.

Os botões acendem-se todos uns após os outros, e as suas seleções são registadas.

Passagem para o modo automático

Prima brevemente o botão ICS (ICS pisca). O modo automático encontra-se ativo.

O exaustor arranca após a deteção de calor, o botão ICS acende-se.

O exaustor para de funcionar após 40 seg. ou 10 min. em função da duração da detecção de calor.

Paragem do exaustor em modo automático

Está em modo automático e quer parar o seu exaustor; basta premir o botão ICS.

Ligar/desligar

Premir o botão ① permite fazer o arranque do exaustor na velocidade 1.

Uma pressão longa no botão Ⓘ permite parar o funcionamento do exaustor.

Saturação dos filtros de cassete

O botão >2 pisca (1 flash breve) durante

• 3 UTILIZAÇÃO

2 minutos após a paragem do exaustor para assinalar que os filtros de cassete devem ser limpos (ver capítulo «limpeza dos filtros de cassete»).

Uma pressão longa (> 2 seg.) no botão > 2 reinicia a função «saturação».

Saturação dos filtros de carbono

O botão >3 pisca (2 breves flash) durante 2 minutos após a paragem do exaustor para assinalar que os filtros de carbono devem ser mudados (ver capítulo «mudança dos filtros de carbono»).

Uma pressão longa (>5 seg) no botão >3 inicia a função «saturação».

Mudança de velocidade

A função >> BOOST permite ao seu exaustor ficar 8 minutos na velocidade máxima 4 e passar para a velocidade 2.

Após o arranque do exaustor, pode modificar a velocidade de aspiração pre-mindo a velocidade 2 (o botão >2 está aceso), ou >3 para a velocidade 3 (o botão >3 está aceso) durante 10 minutos e em seguida, a velocidade 2.

Configuração do modo de reciclagem

O seu exaustor deve estar desligado.

Por defeito, o exaustor está em modo de evacuação.

Uma pressão longa (> 2 seg.) simultânea dos botões > 2 e > 3 permite selecionar o modo de evacuação ou reciclagem. Os botões > 2 e > 3 acendem-se e os botões 10' ou BOOST piscam.

Uma pressão breve do botão 10' permite selecionar o modo de reciclagem (o botão 10' pisca e o botão >> BOOST apagase).

Uma pressão breve do botão >> BOOST permite selecionar o modo de evacuação (o botão >> BOOST pisca e o botão 10, está apagado).

Uma pressão breve do botão 📋 valida a configuração (ou a validação após 10 segundos).

Temporização/paragem diferida

No fim da cozedura, pode selecionar o botão para interromper o funcionamento do exaustor. Esta função permite manter a aspiração durante 10 minutos à velocidade selecionada, o botão pisca e o indicador acende-se. Para anular a paragem diferida, prima o mesmo botão; a paragem diferida é interrompida.

Iluminação

Uma pressão breve do botão ⚙️ permite acender a luz do exaustor ou apagá-la. Sempre que fizer uma pressão longa do botão ⚙️, a intensidade diminui 25% a cada segundo.

Função de eólise

Uma pressão breve do botão 📋 ativa a função. Durante 1 hora, o exaustor alterna a velocidade 1 durante 5 minutos, depois para durante 10 minutos; o botão 📋 acende-se e o botão 📋 pisca.

Depois de 1 hora, o exaustor desliga-se sozinho. Para interromper esta função, deve premir novamente o botão 📊.

• 3 UTILIZAÇÃO

Programação da função de eólise

Uma pressão breve no botão 🌿 ativa a programação.

O botão 🍒 pisca alternadamente com o botão 🍒, indicando o início da programação.

O número de vezes que prime o botão é igual ao número de horas de programação desejadas (máximo de 9 = 9 horas).

O botão 🍒 pisca alternadamente com o botão 🔒 (o número de flashes sucessivos é igual ao número de horas selecionadas).

A validação da programação é feita automaticamente após 25 segundos ou pre-mindo brevemente o botão

(o botão 🍒 pisca alternadamente com o botão 10º).

Para anular a programação, prima o botão 🌿.

Paragem automática do ventilador

Se se esquecer de desligar o exaustor, este desligar-se-à sozinho depois de 9 horas de funcionamento.

Desligar automático da iluminação

Se se esquecer de apagar a luz do exaustor, esta desligar-se-à sozinha depois de 9 horas de funcionamento.

Conselho de poupança de energia

Ajuste a velocidade consoante o modo de cozedura e o número de tachos. Privilegie os focos traseiros do seu fogão.

LIMPEZA DA SUPERFÍCIE EXTERIOR

Para limpar o exterior do exaustor, utilize água com sabão, mas não utilize cremes abrasivos nem palha de aço.

4.1 - LIMPEZA DOS FILTROS DE CASSETE

Devem ser limpos a cada 30 horas de utilização, aproximadamente, ou uma vez por mês, no mínimo. Utilize uma escova, água quente e um detergente suave. Lave e seque cuidadosamente antes de os colocar no sítio.

4.2 - TROCA DO FILTRO DE CARBONO

Este filtro retém os odores e deve ser substituído a cada 120 horas de utilização, aproximadamente.

Encomende os filtros junto do seu revendedor.

• Retire os filtros de cassete.
• Levante as 2 fixações metálicas (4)
• Retire os filtros de carbono (3)
• Coloque os filtros novos nos filtros de cassete
• Reposicione as 2 fixações (4)
• Volte a colocar os filtros de cassete no lugar
• Faça esta operação com todos os filtros de cassete.

O exaustor não funciona.

Verifique se:

• não houve um corte de energia;
• foi realmente selecionada uma velocidade.

O exaustor tem um rendimento insuficiente.

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e vapor liberta.
• a cozinha é suficientemente arejada para permitir uma entrada de ar.
• o filtro de carbono não está saturado (exaustor em versão de reciclagem).

O exaustor parou durante o funcionamento.

Verifique se:

• não houve um corte de energia;
• o dispositivo de corte multipolar não foi acionado.

Os materiais da embalagem deste aparelho são recicláveis. Participe na sua reciclagem contribuindo para a proteção do meio ambiente, eliminando-os nos contentores municipais previstos para o efeito.

O seu aparelho também contém vários materiais recicláveis. Assim, inclui este logótipo para indicar que os aparelhos usados não devem ser misturados com outros resíduos.

Assim, a reciclagem de aparelhos usados do fabricante será realizada nas melhores condições, em conformidade com a Diretiva Europeia 2002/96/CE em matéria de equipamentos elétricos e eletrónicos.

Consulte a sua câmara municipal ou o seu revendedor quanto aos pontos de recolha dos aparelhos usados mais próximos da sua habitação.

Agradecemos a sua colaboração na proteção do meio ambiente.

• 7 SERVIÇO DE APOIO AO CLIENTE

As eventuais intervenções no seu aparelho devem ser efetuadas por um profissional qualificado que trabalhe para a marca. Aquando da sua chamada, para facilitar o processamento do seu pedido, deve munirse com as referências completas do seu aparelho (referência comercial, referência de serviço, número de série). Estas informações figuram na placa informativa.

De Dietrich 238-249Y - 50Hz 356 W 315 W 40 W MADE IN E.U. CE

PL

SZANOWNI KLIENCI,
