NL GEACHTE CLIËNTE, GEACHTE CLIËNT, Ontdek de De Dietrich producten en ervaar unieke emoties. U wordt er onmiddellijk, vanaf de eerste oogopslag, door aangetrokken. De kwaliteit van het design uit zich in de tijdloze vormgeving en de verzorgde afwerkingen die elk voorwerp elegant en verfijnd maken in perfecte harmonie met elkaar. Dan komt de onweerstaanbare drang om deze aan te raken. Het design van De Dietrich kiest voor robuuste en edele materialen: authenticiteit geniet de voorkeur. Door het combineren van de meest geavanceerde technologie met edele materialen, maakt De Dietrich oerdegelijke producten ten dienste van culinaire hoogstandjes, een passie die wordt gedeeld door al wie van lekker koken houdt. Wij wensen u veel voldoening in het gebruik van dit nieuwe apparaat. Wij danken u voor uw vertrouwen.

INHOUDSOPGAVE NL Veiligheid en belangrijke voorzorgsmaatregelen 3 Identificatie5 Installatie 6 Elektrische aansluiting 6 Gebruik in versie afvoer6 Gebruik in versie recycling6 Montage van de afzuigkap6 Montage van de schoorsteen 7 Gebruik 8 Automatische modus 8 Selectie van het type kookplaat 8 Overgang naar de automatische modus 8 Aan / Uit 8 Verzadiging van de cassettefilters 8 Verzadiging van de koolstoffilters 9 Van snelheid veranderen 9 Configuratie recyclingmodus 9 Tijdklok / Uitgestelde uitschakeling 9 Eolyse functie 9 Programmering van de Eolyse functie10 Auto-stop ventilator 10 Auto-stop verlichting 10 Onderhoud 11 Storingen 12 Milieu13 Consumentendienst 14

VEILIGHEID EN BELANGRIJKE VOORZORGSMAATREGELEN Deze handleiding is ook beschikbaar op de website van het merk. Lees deze instructies vóór installatie en gebruik van uw apparaat. Ze zijn geschreven voor uw veiligheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat wordt doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding wordt meegeleverd. • In het belang van de voortdurende verbetering van onze producten behouden wij ons het recht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen. • Om gemakkelijk de apparaatreferenties te kunnen vinden, raden wij u aan deze op de pagina «Service en Consumentrelaties» te noteren.

Belangrijke voorzorgsmaatregelen • Dit apparaat is bedoeld voor een gebruik door particulier in hun woning. Gebruik het niet voor commerciële of industriële doeleinden of voor andere doeleinden dan waarvoor het is bestemd. • Pak na ontvangst het apparaat uit of laat dit onmiddellijk uitpakken. Controleer het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart. • Dit toestel kan worden gebruikt door kinderen van minstens 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van het toestel en zich bewust zijn van de risico’s. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht. • Let op: Toegankelijke delen van dit apparaat kunnen heet worden bij gebruik met kookapparatuur. • Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorwaarden. • Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen. • Reparaties mogen uitsluitend door een erkende vakman worden uitgevoerd.

VEILIGHEID EN BELANGRIJKE VOORZORGSMAATREGELEN • Schakel de afzuigkap altijd uit alvorens reinigings- of onderhoudswerkzaamheden uit te voeren. • Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid). Risico op verstikking • De regelgeving met betrekking tot de luchtafvoer moet worden gerespecteerd. De lucht mag niet afgevoerd worden naar een kanaal dat wordt gebruikt voor het afzuigen van rookgassen van verbrandingsapparaten (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen). • Een goede ventilatie van de ruimte moet worden verzekerd wanneer de kap gelijktijdig wordt gebruikt met apparaten die met gas of andere brandstoffen werken (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen). Brandgevaar • Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen kunnen het apparaat beschadigen). • Bij frituren onder het apparaat moet dit onder voortdurend toezicht gebeuren. Oliën en vetten die op hoge temperaturen worden gebracht, kunnen ontbranden. • Respecteer de frequentie van het schoonmaken en het vervangen van de filters. De ophoping van vetafzettingen kan brand veroorzaken. • Het gebruik boven een warmtebron met brandstof (hout, kolen...) is niet toegestaan. • Wanneer de kap boven een gastoestel wordt geplaatst, moet de minimale afstand tussen het oppervlak van de kookplaat en de onderkant van de kap minstens 65 cm zijn.. Als de instructies van de kookplaat geïnstalleerd onder de afzuigkap een grotere afstand dan 65 cm aangeven, dan moet daar rekening mee worden gehouden.

• 1 IDENTIFICATIE 1.1 - ONDERDELENLIJST CD/E FJHKLMQP-

Boormal Plug + schroef (schoorsteenhouder) Schoorsteenhouder Adapter Schoorsteen Bevestigingsstrip Afzuigkap Schroeven (bevestiging schoorsteen) Schroeven (bevestiging motor) Tussenstuk

1.2 - RECYCLINGSET ALS OPTIE GN-

Keerplaat rookgassen Koolstoffilters

Deze onderdelen zijn verkrijgbaar bij de SERVICEDIENST.

• 2 INSTALLATIE ELEKTRISCHE AANSLUITING Bij de installatie en onderhoudsverrichtingen moet het toestel afgekoppeld worden van het elektriciteitsnet, moeten de zekeringen afgekoppeld of verwijderd worden. De elektrische aansluiting moet verwezenlijkt worden voordat het apparaat in het meubel geplaatst wordt. Contoleer dat: - het vermogen van de installatie voldoende is, - de toevoerlijnen in goede staat zijn - de draaddiameter overeenstemt met de installatieregels. Dit apparaat wordt geleverd met een voedingskabel H 05 VVF met 3 geleiders van 0,75 mm2 (nulleider, fase en aarde). Deze moet worden aangesloten op een eenfase spanningsnet van 220-240 V via een genormaliseerd stopcontact IEC 60083 dat na de installatie toegankelijk moet blijven, overeen-komstig de installatievoorschriften. De zekering van uw installatie moet 10 of 16 A bedragen. Als de voedingskabel beschadigd is, neem dan contact op met de servicedienst om ieder gevaar te vermijden. Als de elektriciteitsinstallatie van uw woning gewijzigd moet worden om uw apparaat aan te sluiten, doet u best een beroep op een gekwalificeerde elektricien. Als de afzuigkap om het even welk probleem geeft, koppelt u het apparaat af of verwijdert u de zekering die met de lijn overeenkomt waarop het apparaat is aangesloten. De installatie moet conform de geldende regelgeving voor de ventilatie van ver-

trekken zijn. In het bijzonder mag de afgevoerde lucht niet naar een leiding gevoerd worden die gebruikt wordt voor het afvoeren van de rookgassen van apparaten die gas of een andere brandstof gebruiken. Het gebruik van in onbruik geraakte leidingen mag alleen plaatsvinden na toestemming van een bevoegde vakman. Om het even welke afvoerleiding mag niet uitmonden op de vliering. 2.1 - GEBRUIK IN VERSIE AFVOER U heeft een uitlaat naar buiten Uw afzuigkap kan hierop worden aangesloten via een afvoerkoker (minimum Ø 125 mm, geëmailleerd, van aluminium, flexibel of van een onbrandbaar materiaal). Als de diameter van de koker minder is dan Ø 125 mm, bent u verplicht over te gaan op de recyclingmodus. 2.2 - GEBRUIK IN VERSIE RECYCLING U heeft geen uitlaat naar buiten Al onze apparaten hebben de mogelijkheid in de recyclingmodus te werken. Gelieve in dat geval een recyclingset aan te schaffen met een set actieve koolfilters en een keerplaat. Tip voor energiebesparing Voor een optimaal gebruik van uw apparaat moet u het aantal bochten en de lengte van de koker zo beperkt mogelijk houden. 2.3 - MONTAGE VAN DE AFZUIGKAP De minimum afstand tussen de kookplaat (2.3) en het laagste deel van de afzuigkap is 65 cm. Als de instructies van de kookplaat geïnstalleerd onder de afzuigkap een grotere afstand dan 65 cm aangeven, dan moet daar rekening mee worden gehouden.

• 2 INSTALLATIE - Trek een horizontale streep op minstens 65 cm van de kookplaat (A). - Trek een verticale streep (B) op de muur, gecentreerd t.o.v. de kookplaat en richting het plafond tot aan de hiervoor getrokken horizontale streep (A). - Plaats de boormal (C) tegen de muur. - Boor de 2 gaten. Steek de 2 pluggen in de muur. Gebruik voor een holle muur speciaal hiervoor bedoelde pluggen en schroeven (2.3). - Schroef de bevestigingsstrip (K) vast op de muur met de 2 schroeven (D) (2.3.1). - Hang de afzuigkap op aan zijn hangstaven. - Stel de hoogte en het waterpas af door aan de afstelschroeven van de houders te draaien (de bovenste schroef voor de horizontale stand, de onderste voor het vastzetten op de muur). - Plaats de schroeven tegen het omhoog komen (E) - Verwijder de kleefband van de omkasting - Til de omkasting ca. 2 cm op, maak hem los en draai hem een kwartslag, schuif hem weg en bevestig hem met behulp van de 2 schroeven boven de motor (Q). Kijk uit dat u de kabels niet beschadigt tijdens het draaien en bevestigen. 2.4 - MONTAGE VAN DE SCHOORSTEEN •Afvoer buiten - Bevestig tegen de muur, steunend tegen het plafond, de metalen schoorsteenhouder met behulp van de twee schroeven (D/E). - Gebruik in geval van een koker van Ø 125 mm de meegeleverde adapter (J). Als de diameter van uw buitenkoker

minder is dan Ø 125 mm, bent u verplicht uw afzuigkap aan te sluiten in de recyclingmodus. - Steek het uiteinde van de koker in de motoruitgang. - Bereid uw telescopische schoorsteen voor en vergeet daarbij niet de openingen te verbergen. - Steek de aldus samengestelde schoorsteen in de afzuigkap en til het bovenste gedeelte op om de hoogte aan te passen en schroef dit vervolgens vast op de metalen schoorsteenhouder met behulp van de 2 schroeven (M). • Recycling (set als optie - Verkrijgbaar bij de servicedienst) - Bevestig tegen de muur, steunend tegen het plafond, de plastic keerplaat van de rookgassen (G) met behulp van de twee schroeven. Zorg dat de keerplaat goed gecentreerd is ten opzichte van de op de muur afgetekende verticale streep (B). Voeg de 2 in het zakje van het product meegeleverde tussenstukken (P) toe op de keerplaat (G). - Steek een uiteinde van de koker in de keerplaat en het andere op de motoruitgang. - Bereid uw schoorsteen voor en plaats daarbij de openingen zodanig naar boven, dat deze zichtbaar zijn (H). - Steek de aldus samengestelde schoorsteen in de afzuigkap, til het bovenste gedeelte op om de hoogte aan te passen en schroef dit vervolgens vast op de keerplaat van de rookgassen met behulp van de 2 schroeven (M).

• 3 GEBRUIK Advies Deze handleiding voor installatie en gebruik is van toepassing op verschillende modellen. Kleine verschillen in details en hulpstukken kunnen zich voordoen tussen uw apparaat en deze beschrijvingen. Bij de eerste ingebruikname gaan alle toetsen branden, om daarna te doven. Automatische modus Deze afzuigkappen hebben een uitzonderlijk aanpassingsvermogen. Zij zijn voorzien van sensors en schakelen automatisch in wanneer zij enige uitstoot van warmte of stoom detecteren, passen spontaan de afzuigsnelheid aan en stoppen automatisch wanneer de laatste rookgassen afgevoerd zijn. Selectie van het type kookplaat en instelling van de gevoeligheid Voor het selecteren van uw type kookplaat moet uw afzuigkap uit staan. Houd de toets lang ingedrukt om naar de configuratiemodus te gaan; de toets knippert snel en een andere toets gaat branden. Druk op de toets om een inductiekookplaat te selecteren, Druk op de toets om een vitrokeramische kookplaat te selecteren, Druk op de toets plaat te selecteren,

U heeft de mogelijkheid om de reactietijd van uw afzuigkap in de automatische modus fijner in te stellen: - druk nogmaals kort op de toets die langzamer knippert, u kunt nu de gevoeligheid instellen.

- druk kort op de toets voeligere detectie. - druk kort op de toets delgevoelige detectie. - druk kort op de toets gevoelige detectie.

voor een gevoor een midvoor de minst

Uw configuratie wordt automatisch na 10s gevalideerd of na een korte druk op de toets . Alle toetsen gaan na elkaar branden, uw geselecteerde keuzes zijn geregistreerd. Overgang naar de automatische stand Druk kort op de toets ( knippert). De automatische modus is actief. De afzuigkap start zodra er warmte wordt gedetecteerd, de toets brandt. De afzuigkap stopt na 40 s of 10 min, afhankelijk van de detectieduur van de warmte. Uitschakeling van de afzuigkap in de automatische modus De afzuigkap staat in de automatische modus en u wilt deze uitzetten, druk dan kort op de toets

Aan / Uit Door op de toets te drukken, kan de afzuigkap starten op snelheid 1. Door lang op de toets stopt de afzuigkap.

Verzadiging van de cassettefilters De toets knippert (1 korte flits) gedurende 2 minuten na het uitschakelen van de afzuigkap om aan te geven dat de cassettefilters gereinigd moeten worden (zie hoofdstuik “Reiniging cassettefilter”).

• 3 GEBRUIK Druk lang (> 2 s) op de toets om de functie “verzadiging” te resetten. Verzadiging van de koolstoffilters De toets knippert (2 korte flitsen) gedurende 2 min. na het uitschakelen van de afzuigkap om aan te geven dat de koolstoffilters vervangen moeten worden (zie hoofdstuk “Vervanging koolstoffilter”). Druk lang (>5s) op de toets om de functie “verzadiging” te resetten. Veranderen van snelheid Met de functie kan uw afzuigkap 8 min op de max. snelheid 4 blijven staan om vervolgens over te gaan om snelheid 2. Na de afzuigkap gestart te hebben, kunt u de afzuigsnelheid wijzigen door op snelheid 2 te drukken (toets is verlicht), of voor de snelheid 3 (de toets is verlicht) gedurende 10 min en vervolgens snelheid 2.

Configuratie van de recyclingmodus Uw afzuigkap moet uitgeschakeld zijn. Standaard staat de afzuigkap in de afvoermodus. Door gelijktijdig lang (> 2 s) op de toetsen en te drukken, kunt u de modus Afvoer of Recycling kiezen. De toetsen en

branden en de toetsen

Door kort op de toets te drukken, kunt u de recyclingmodus selecteren (de toets is gedoofd).

Door kort op de toets te drukken, wordt de configuratie gevalideerd (of valideren na 10 s).

Tijdklok / Uitgestelde uitschakeling Aan het einde van het koken kunt u de toets selecteren om de afzuigkap uit te schakelen. Met deze functie kan de afzuigkap nog gedurende 10 minuten werken op de geselecteerde snelheid, de toets knippert en het vermogen wordt aangegeven. Om de uitgestelde uitschakeling te annuleren, drukt u op dezelfde toets, de uitgestelde uitschakeling stopt. Verlichting Door kort op de toets te drukken, kunt u de verlichting van uw afzuigkap inof uitschakelen. Bij iedere lange druk op de toets vermindert de lichtsterkte iedere seconde met 25%. Eolyse functie Door kort op de toets te drukken, start de functie. Gedurende 1 uur wisselt de afzuigkap snelheid 1 gedurende 5 min af met een uitschakeling van 10 min, de toets

knippert en de toets

Door kort op de toets te drukken, kunt u de afvoermodus selecteren (toets

is verlicht, de toets

knippert. Na 1 uur schakelt de afzuigkap automatisch uit. Om deze functie te onderbreken, drukt u nogmaals op de toets

• 3 GEBRUIK Programmering van de Eolyse functie Door lang op de toets te drukken, wordt de programmering ingeschakeld. De toets

knippert afwisselend met de

toets om het begin van de programmering aan te geven. Het aantal keer drukken op de toets is gelijk aan het gewenste aantal geprogrammeerde uren (maximum 9 = 9 uur). De toets

knippert afwisselend met de

toets (het aantal flitsen na elkaar is gelijk aan het aantal geselecteerde uren). De programmering wordt automatisch gevalideerd na 25 s of na een korte druk op de toets

wisselend met de toets ). Om de programmering te annuleren, drukt u op de toets

Auto-stop ventilator Als u vergeet om uw afzuigkap uit te schakelen, stopt deze automatisch na een werking van 9 uur.

Auto-stop verlichting Als u vergeet om de verlichting van uw afzuigkap uit te schakelen, stopt deze automatisch na een werking van 9 uur. Tip voor energiebesparing Pas uw snelheid aan de kookwijze en het aantal pannen aan. Geef de voorkeur aan de achterste pitten van uw kookplaat.

• 4 ENTRETIEN REINIGEN VAN HET BUITENOPPERVLAK Gebruik voor het reinigen van uw afzuigkap zeepwater, geen schuurcrème en geen schuursponsjes.

4.1 - REINIGING VAN DE CASSETTEFILTERS Deze moeten na iedere 30 uur gebruik of minstens een keer per maand gereinigd worden. Gebruik een borstel, warm water en een zacht reinigingsmiddel. Spoel ze af en laat ze goed opdrogen, alvorens ze terug te plaatsen. 4.2 - VERVANGING VAN HET KOOLSTOFFILTER Dit filter houdt de geuren vast en moet daarom na ca. 120 uur gebruik vervangen worden. Bestel deze filters bij uw detailhandelaar. - Verwijder de cassettefilters. - Verwijder de 2 metalen bevestigingen (4) - Verwijder de koolstoffilters (3) - Plaats de nieuwe filters op de cassettefilters - Zet de 2 bevestigingen terug op hun plaats (4) - Zet het cassettefilter terug op zijn plaats - Voer deze handeling uit voor alle cassettefilters. 4.3 - VERVANGING VAN DE LED LAMPEN Neem contact op met de servicedienst

• 5 PROBLEMEN De afzuigkap werkt niet. Contoleer dat: • er geen stroomonderbreking is. • er inderdaad een snelheid geselecteerd is. De afzuigkap heeft een onvoldoende rendement. Contoleer dat: • de geselecteerde motorsnelheid voldoende is voor de hoeveelheid rookgassen en vrijgekomen stoom. • de keuken voldoende geventileerd wordt voor afvoer van de lucht. • het koolstoffilter niet verzadigd is (afzuigkap in recyclingmodus). De afzuigkap schakelt uit tijdens de werking. Contoleer dat: • er geen stroomonderbreking is. • de omnipolaire schakelaar niet ontkoppeld is.

• 6 MILIEU RESPECT VOOR HET MILIEU Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren. Uw apparaat bevat eveneens tal van recyclebare materialen. Daarom is het voorzien van dit logo, dat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden. De recyclage van de apparaten die door uw fabrikant wordt georganiseerd, wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/EG betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

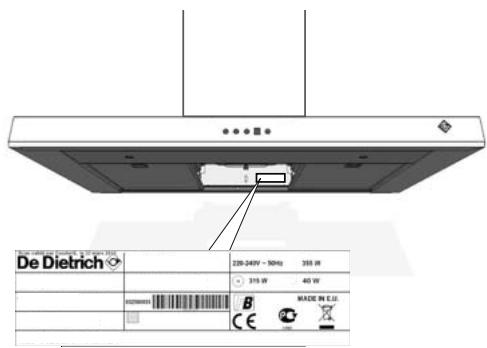

• 7 CONSUMENTENDIENST Eventuele interventies aan uw apparaat moeten worden uitgevoerd door een gekwalificeerde professionele technicus van het merk. Om bij het opbellen de verwerking van uw verzoek te vergemakkelijken, gelieve de volledige referentie van uw apparaat bij de hand te houden (commerciële referentie, servicereferentie, serienummer). Deze informatie wordt weergegeven op het identificatieplaatje.
