MODE D'EMPLOI DHB7963X DE DIETRICH

CHÈRE CLIENTE, CHER CLIENT Découvrir les produits De Dietrich, c’est éprouver des émotions uniques. L’attrait est immédiat dès le premier regard. La qualité du design s’illustre par l’esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l’irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l’authentique est privilégié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s’assure la réalisation de produits de haute facture au service de l’art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l’utilisation de ce nouvel appareil. En vous remerciant de votre confiance.

TABLE DES MATIERES FR SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES Cette notice est également disponible sur le site internet de la marque.

Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. • Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. • Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page “Service et Relations Consommateurs”.

Précautions importantes

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. • A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. •Cet appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par les enfants sans surveillance. • Attention : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. •La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d’installation. •Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. •Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES

• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. • N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). Risques d’asphyxie • Les réglementations concernant l’évacuation de l’air doivent être respectées. L’air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce). • Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce). Risques d’incendie • Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). • Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu. • Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie. • Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé. • Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit être d’au moins 65 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 65 cm, celle-ci doit être prise en compte.

Cheville + vis (support cheminée) Support cheminée Adaptateur Cheminée Barrette de fixation Hotte Vis (fixation cheminée) Vis (Fixation moteur) Entretoise

Ces pièces sont disponibles au SAV.

• 2 INSTALLATION lisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible.

L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.

RACCORDEMENT ELECTRIQUE Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent

être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que : - la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation.

2.1 - UTILISATION EN VERSION EVACUATION Vous possédez une sortie vers l’Extérieur

Votre hotte peut être raccordée sur celleci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à Ø 125 mm, passez obligatoirement en mode recyclage.

Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de

0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger. Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

2.2 - UTILISATION EN VERSION RECYCLAGE Vous ne possédez pas de sortie vers l’extérieur

Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas,veuillez vous procurer un kit recyclage comprenant un ensemble de filtres charbon actif et un déflecteur. Conseil d’économie d’énergie Pour une utilisation optimale de votre appareil, limiter au maximum le nombre de coudes et la longueur de la gaine. 2.3 - MONTAGE DE LA HOTTE La distance minimale entre le plan de cuisson (2.3) et la partie la plus basse de la hotte doit être de 65 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 65 cm, celle-ci doit être prise en compte.

L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En particulier, l’air évacué ne doit pas être envoyé dans un conduit uti-

- Tracez un trait horizontal à 65 cm minimum du plan de cuisson (A).. - Tracez un trait vertical (B) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu’en limite du trait horizontal précédent (A). - Placez contre le mur le gabarit de perçage (C). - Percez les 2 trous. Enfoncez les 2 chevilles. Dans le cas d’un mur creux, utilisez des chevilles et vis adaptées (2.3). - Vissez la barrette de fixation au mur (K) au mur avec les 2 vis (D) (2.3.1). - Accrochez la hotte aspirante par ses suspensions. - Réglez la hauteur et le niveau en manoeuvrant les vis de réglage des supports (la vis du haut pour l’horizontalité, la vis du bas pour le placage au mur). - Mettez la vis anti-soulèvement (E) - Retirez le ruban adhésif du boitier - Soulevez le boitier d’environ 2 cm, puis dégagez le, faites lui faire 1/4 de tour, puis glissez le et fixez le à l’aide des 2 vis sur le dessus du moteur (Q). Attention de ne pas endommager les câbles pendant la rotation et la fixation.

- Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes.

- Emboîtez la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis visser la sur le support de cheminée métallique à l’aide des 2 vis (M). • Recyclage (kit en option - Disponible au SAV) - Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée (G) avec les deux vis. Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (B). Ajoutez les 2 entretoises (P) fournies dans la pochette du produit sur le déflecteur (G). - Emboîtez une extrémité de la gaine sur le déflecteur et l’autre extrémité sur la sortie moteur. - Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière à ce qu’elles soient visibles (H). - Emboîtez la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée avec les deux vis (M).

2.4 - MONTAGE DE LA CHEMINEE

•Evacuation extérieure - Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (D/E). - Dans le cas d’une gaine Ø 125 mm, utilisez l’adaptateur fourni (J). Si votre gaine extérieure est inférieure à un Ø 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage. - Emboîtez l’extrémité de la gaine sur la sortie moteur.

• 3 UTILISATION Conseil

Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

- faites un appui court sur la touche pour avoir une détection plus sensible.

- faites un appui court sur la touche pour avoir une détection moyenne. - faites un appui court sur la touche pour avoir une détection moins sensible maximum.

A la premiere mise en service, toutes les touches s’allument puis s’éteignent.

Votre confirguration est validée automatiquement aprés 10s, ou après un appui

Ces hottes ont un sens inné de l’adaptation. Equipées de capteurs sensoriels, elles se déclenchent automatiquement dès lors qu’elles détectent toute émission de chaleur ou de vapeur, adaptent spontanément la vitesse d’aspiration et cessent de fonctionner une fois les dernières fumées évacuées.

. Toutes les touches s’allument les unes après les autres, vos sélections sont enregistrées. Passage en mode automatique Effectuez un appui court sur la touche ( clignote). Le mode automatique est actif. La hotte démarre dés la détection de

Sélection du type de table et réglage de la sensibilité

Pour sélectionner votre type de table, votre hotte doit être éteinte. Effectuez un appui long sur la touche

chaleur, la touche est allumée.

La hotte s’arrête après 40 s ou 10 min en fonction de la durée de détection de chaleur.

afin d’être en mode configuration ; la touche clignote rapidement et une autre touche s’allume.

Arrêt de la hotte en mode automatique

Vous êtes en mode automatique et souhaitez arrêter votre hotte, effectuez un

Appuyer sur la touche pour sélectionner une table induction,

Appuyer sur la touche pour sélectionner une table vitrocéramique,

Appuyer sur la touche tionner une table gaz,

Un appui sur la touche permet de démarrer la hotte en vitesse 1.

Un appui long sur la touche d’arrêter la hotte.

Vous avez la possibilité d’affiner le temps de réaction de votre hotte en mode automatique :

Saturation des filtres cassettes

- refaites un appui court sur la touche qui clignote plus lentement, vous pouvez effectuer le réglage de sensibilité.

La touche clignote (1 flash bref) durant 2 min après l’arrêt de la hotte pour

• 3 UTILISATION signaler que les filtres cassettes doivent

être nettoyés (voir chapitre “Nettoyage filtre cassette”). Faire un appui long (> 2 s) sur la touche

Un appui court sur la touche permet de sélectionner le mode recyclage (latouche

pour réinitialiser la fonction «saturation».

La touche clignote (2 flash brefs) durant 2 min après l’arrêt de la hotte pour signaler que les filtres charbon doivent

être changés (voir chapitre “changement filtre charbon”). Faire un appui long (>5s) sur la

lectionner la touche pour arrêter votre hotte. Cette fonction permet de maintenir l’aspiration pendant 10 minutes à la vitesse sélectionnée, la

La fonction permet a votre hotte de rester 8 mn en vitesse maxi 4 et ensuite de repasser en vitesse 2.

Après avoir démarré la hotte, vous pouvez modifier la vitesse d’aspiration en ap-

touche clignote et la puissance est allumée.

Pour annuler l’arrêt différé, effectuez un appui sur la même touche, l’arrêt différé est stoppé.

pour la vitesse 3 (la

touche est éclairée) durant 10 mn et ensuite vitesse 2.

Un appui court sur la touche permet d’allumer l’éclairage de votre hotte ou de l’éteindre. A chaque appui long sur la

Configuration du mode recyclage

Votre hotte doit être éteinte. Par défaut la hotte est en mode évacuation. Un appui long (> 2 s) simultanément sur

, l’intensité diminue de 25% toutes les secondes. Fonction Eolyse

les touches et vous permet de choisir le mode Evacuation ou Recylumées et les touches clignotent.

Temporisation / Arrêt différé

A la fin d’une cuisson, vous pouvez sé-

Changement de vitesse

Un appui court sur la touche valide la configuration (ou validation après

touche pour réinitialiser la fonction

Un appui court sur la touche permet de sélectionner le mode évacuation

Saturation des filtres à charbon

puyant sur la vitesse 2 (la touche

clignote et la touche

Un appui court sur la touche démarre la fonction. Durant 1 heure, la hotte alterne la vitesse 1 pendant 5 min,

puis un arrêt de 10 min; la touche

• 3 UTILISATION de 9 heures de fonctionnement.

est éclairée, la touche clignote.

Au bout d’une 1 heure, la hotte s’arrête seule. Pour interrompre cette fonction, refaire un appui sur la touche

Conseil d’économie d’énergie

Ajustez votre vitesse au mode de cuisson et au nombre de casseroles. Privilégiez les foyers arrières de votre appareil de cuisson.

Programmation de la fonction Eolyse

Un appui long sur la touche programmation. La touche

clignote en alternance

, indiquant le début de la programmation. Le nombre d’appui sur la touche est égal au nombre d’heures de programmation désirées (maximum 9 = 9 heures). La touche

clignote en alternance

(le nombre de flash successif est égal au nombre d’heures sélectionnées). La validation de la programmation se fait automatiquement après 25 s ou par un appui court sur la touche

clignote en alternance avec la touche

). Pour annuler la programmation, appuyez sur la touche

Auto-stop ventilateur

Si vous oubliez d’éteindre votre hotte, celle-ci s’arrêtera au terme de 9 heures de fonctionnement.

Si vous oubliez d’éteindre la lumière de votre hotte, celle-ci s’éteindra au terme

• 4 ENTRETIEN NETTOYAGE DE LA SURFACE EXTERIEURE Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge grattoir.

4.1 - NETTOYAGE DES FILTRES CASSETTES Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place. 4.2 - CHANGEMENT DU FILTRE CHARBON Ce filtre retient les odeurs, il doit être remplacé toutes les 120 heures d'utilisation environ. Commandez ces filtres chez votre revendeur. - Retirez les filtres cassettes. - Enlevez les 2 fixations métalliques (4) - Retirez les filtres charbons (3) - Remettez les filtres neufs sur les filtres cassettes - Repositionnez les 2 fixations (4) - Remettez le filtre cassette en place - Faites cette opération sur tous les filtres cassettes.

4.3 - CHANGEMENT DES LAMPES LED Contactez le SAV

• 5 ANOMALIES La hotte ne fonctionne pas.

Vérifiez que : • il n’y a pas de coupure de courant. • une vitesse a effectivement été sélectionnée. La hotte a un rendement insuffisant. Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d’air. • le filtre à charbon n’est pas saturé (hotte en version recyclage). La hotte s’est arrêtée au cours du fonctionnement. Vérifiez que : • il n’y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s’est pas enclenché.

• 6 ENVIRONNEMENT Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

RESPECT DE L’ENVIRONNEMENT Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

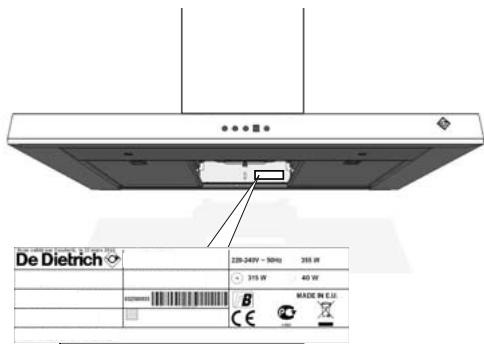

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

> consulter notre site : www.dedietrich-electromenager.com > nous écrire à l’adresse postale suivante : Service Consommateurs DE DIETRICH 5 avenue des Béthunes CS69526 SAINT OUEN L’AUMONE

95060 CERGY PONTOISE CEDEX Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

> nous appeler du lundi au vendredi de

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros.

RCS Nanterre 801 250 531.
