NÁVOD K OBSLUZE DHB7963X DE DIETRICH

s výrobky společnosti De Dietrich zažijete jedinečné chvíle. Vaši pozornost si získají již na první pohled. Kvalita designu je dána nadčasovou estetikou a pečlivou povrchovou úpravou, jež činí každý předmět elegantním a v dokonalé harmonii s ostatními.

Poté přichází neodolatelná touha po dotyku.

Design De Dietrich staví na robustních a prestižních materiálech; upřednostňována je autentičnost. Spojením nejvyspělejší technologie a ušlechtilých materiálů značka De Dietrich zajišťuje realizaci výrobků vysoké úrovně pro kulinářské umění, vášeň sdílenou všemi milovníky kuchyně. Přejeme Vám, abyste byli s používáním svého nového přístroje velmi spokojeni.

Děkujeme Vám za Vaši důvěru.

Důležité bezpečnostní pokyny ....3

Popis....5

Instalace 6

Připojení ke zdroji napájení 6

Používání v režimu odsávání 6

Používání v režimu recirkulace 6

Montáž odsavače....6

Montáž krytu odsavače 7

Použití....8

Automatický režim 8

Výběr typu varné desky 8

Přechod do automatického režimu 8

Zapnutí/Vypnutí 8

Zanesení kazetových filtrů 8

Zanesení filtrů s aktivním uhlím....9

Změna rychlosti 9

Nastavení režimu recirkulace 9

Časovač / Odložené vypnutí .....9

Funkce Eolýza 9

Programování funkce Eolýza....10

Automatické zastavení ventilátoru....10

Automatické zhasnutí 10

Údržba....11

Neobvyklé stavy....12

Životní prostředí 13

Služba spotřebitelům 14

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Tento návod je také k dispozici na webových stránkách značky.

Děkujeme Vám, že se před instalací a používáním přístroje seznámíte s těmito pokyny. Slouží pro Vaši bezpečnost a bezpečnost dalších osob. Tento návod k použití uschovejte u přístroje. Pokud by se měl přístroj prodávat nebo předávat jiné osobě, zajistěte, aby byl předán i návod k použití.

• Ve snaze trvale naše výrobky zlepšovat si vyhrazujeme právo provádět u jejich technických, funkčních či estetických vlastností jakékoli změny související právě s technickým vývojem.
• Doporučujeme vám zapsat si údaje o svém přístroji na stránku „Služby spotřebitelům a komunikace se spotřebiteli“, abyste je mohli později snadno vyhledat.

Důležitá opatření

• Tento spotřebič je určen pro použití v domácnosti. Nepoužívejte jej pro obchodní, průmyslové nebo jiné účely, než ke kterým je určen.
• Při převzetí spotřebič ihned vybalte nebo si jej nechte vybalit. Zkontrolujte jeho celkový vzhled. Případné výhrady uvedťe písemně na dodacím listu a jednu kopii si ponechte.
• Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, pokud jsou pod řádným dohledem nebo pokud obdržely pokyny týkající se zcela bezpečného používání spotřebiče a pokud si uvědomují možná rizika. Děti si nesmějí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.
• Upozornění: Používá-li se přístroj spolu s varnými spotřebiči, mohou být části přístroje přístupné dotyku horké.
• Odpojení lze provést pomocí dostupné zástrčky z elektrické zásuvky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.
• Neměňte nebo nepokoušejte se měnit vlastnosti spotřebiče. Bylo by to pro vás nebezpečné.
• Opravy musí provádět pouze autorizovaný odborník.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

• Před čištěním a údržbou odsavač vždy odpojte od napájení.
• K čištění přístroje nikdy nepoužívejte parní či vysokotlaké čističe (viz pokyny týkající se bezpečnosti práce s elektrickými přístroji).

Riziko udušení

• Je nutno dodržovat pokyny týkající se odvodu vzduchu. Vzduch nesmí být veden do potrubí odvádějící páry či kouř z přístrojů používajících plyn či jiné palivo (neplatí pro přístroje odvádějící vzduch pouze do místnosti).
• Při použití kuchyňského odsavače spolu s přístroji používajícími plyn či jiné palivo je nutno zajistit vhodné větrání místnosti (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

Nebezpečí požáru

• Pod odsavačem je zakázáno flambovat pokrmy nebo nechat běžet plynové hořáky bez nádob k vaření (nasátí plamenů by mohlo přístroj poškodit).
• Při smažení pod přístrojem je nutný nepřetržitý dohled. Oleje a tuky zahřáté na vysokou teplotu se mohou vznítit.
• Dodržujte frekvenci čištění a výměny filtrů. Nahromadění mastných usazenin může způsobit požár.
• Provoz nad topeništěm na tuhá paliva (dřevo, uhlí...) není povolen.
• Při umístění kuchyňského odsavače nad plynovým přístrojem je minimální vzdálenost mezi deskou a spodní stranou odsavače 65 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 65 cm, je třeba ji dodržet.

1.1 – SEZNAM DÍLŮ

C – Děrovací šablona

D/E – Šroub + hmoždinka (držák krytu odsavače)

F – Držák krytu odsavače

J – Adaptér

H – Kryt odsavače

K – Upevňovací lišta

L – Odsavač

M – Šroub (upevnění krytu)

Q – Šroub (upevnění motoru)

P – Rozpěrka

1.2 – VOLITELNÁ SADA PRO RECIRKULACI

G – Deflektor kouře

N – Filtry s aktivním uhlím

Tyto díly jsou k dispozici v POPRODEJNÍM SERVISU.

ELEKTRICKÉ PŘIPOJENÍ

Při instalaci a údržbě musí být přístroj odpojen ze sítě, pojistky musí být odpojené nebo vyjmuté.

Připojení ke zdroji elektrického napětí je nutno provést před umístěním přístroje na místo.

Zkontrolujte, zda:

• je výkon instalace dostatečný,
• je napájecí vedení v dobrém stavu,
• průměr vodičů odpovídá předpisům pro instalaci.

Tento přístroj se dodává s napájecím kabelem H 05 VVF se 3 vodiči 0,75 mm² (nulák, fáze a zemnicí vodič). Musí se zapojit do jednofázové sítě 220–240 V normalizovanou zásuvkou CEI 60083, která po instalaci musí být přístupná podle předpisů pro instalaci.

Jištění vaší elektroinstalace musí být 10 nebo 16 A. Je-li přívodní kabel poškozený, obraťte se z bezpečnostních důvodů na poprodejní servis.

Pokud elektroinstalace vašeho bytu vyžaduje úpravu pro připojení přístroje, kontaktujte kvalifikovaného elektrikáře.

Pokud odsavač vykazuje jakýkoliv neobvyklý stav, odpojte přístroj nebo vyjměte příslušnou pojistku z napájecího vedení přístroje.

Instalace musí splňovat platné předpisy pro ventilaci prostor. Zejména odváděný vzduch nesmí být vypouštěn do potrubí používaného pro odvod kouře z plynových přístrojů nebo přístrojů na jiná paliva. Použití nepoužívaných potrubí musí být schváleno kompetentním odborníkem. Jakékoliv odváděcí potrubí nesmí ústit do podkroví.

2.1 – POUŽÍVÁNÍ V REŽIMU ODSÁ-VÁNÍ

Je-li vývod směrem ven

Váš odsavač je k tomuto vývodu připojen pomocí odsávacího potrubí (min. ∅ 125 mm, smaltovaným, hliníkovým nebo hadicí z nehořlavého materiálu). Je-li průměr potrubí menší než 125 mm, je nutné přejít do režimu recirkulace.

2.2 – POUŽÍVÁNÍ V REŽIMU RECIRKULACE

Není-li vývod směrem ven

Všechny naše přístroje mohou fungovat v režimu recirkulace.

V tomto případě si prosím pořid'te sadu pro recirkulaci obsahující sestavu filtrů s aktivním uhlím a deflektor.

Doporučení pro úsporu energie

Pro optimální využití zařízení se snažte co nejvíce omezit počet ohybů a délku potrubí.

2.3 – MONTÁŽ ODSAVAČE

Minimální vzdálenost mezi varnou deskou (2.3) a nejnižší částí odsavače musí být 65 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 65 cm, je třeba ji dodržet.

• Vyznačte si vodorovnou čáru minimálně 65 cm nad varnou deskou (A).
• Vyznačte si svislou čáru (B) na stěnu tak, aby byla vystředěna vzhledem k varné desce a sahala od horní hranice až k předtím vyznačené vodorovné čáře (A).
• Přiložte na stěnu děrovací šablonu (C).
• Vyvrtejte 2 otvory. Zasuňte 2 hmož-dinky.

• 2 INSTALACE

V případě duté zdi použijte vhodné hmoždinky a šrouby (2.3).

• Pomocí 2 šroubů (D) (2.3.1) přišroubujte na zed' upevňovací lištu (K).
• Zavěste odsavač pomocí jeho úchytů.
• Upravte výšku a rovinu posouváním seřizovacích šroubů držáků (horní šroub pro vodorovnost, spodní šroub pro vzdálenost od zdi).
• Našroubujte pojistný šroub (E).
• Odstraňte ze skříňky samolepicí pásku.
• Nadzvedněte skříňku přibližně o 2 cm, poté ji uvolněte, pootočte ji o 1/4 otáčky, posuňte ji a pomocí 2 šroubů ji upevněte k horní části motoru (Q).

Pozor, aby při otáčení a upevňování nedošlo k poškození kabelů.

- Recirkulace (volitelná sada – k dispozici v poprodejním servisu).

• Upevněte plastový deflektor kouře (G) na zed' dvěma šrouby a přirazte ke stropu. Vystřed'te deflektor podle svislé čáry vyznačené na zdi (B).
  Přidejte na deflektor (G) obě rozpěrky (P) dodané v obalu výrobku.
• Zasuňte konec potrubí do deflektoru a druhý konec do vývodu motoru.
• Připravte si kryt a dbejte na to, aby otvory byly nasměrované nahoru a byly vidět (H).
• Zasuňte takto sestavený kryt do odsavače, zvedněte horní část, nastavte výšku a poté ho dvěma šrouby (M) přišroubujte k deflektoru kouře.

2.4 – MONTÁŽ KRYTU ODSAVAČE

- Je-li odvod ven

• Upevněte kovový držák krytu odsavače se dvěma šrouby (D/E) na zed', aby se opíral stropu.

• V případě vedení o ∅ 125 mm použijte dodaný adaptér (J).
  Má-li vnější potrubí ∅ menší než 125 mm, je nutné připojit odsavač v režimu recirkulace.

• Zasuňte konec potrubí do vývodu motoru.

• Připravte výsuvný kryt odsavače tak, abyste zakryli otvory.
• Zasuňte takto sestavený kryt do odsavače, zvedněte horní část, nastavte výšku a poté ho 2 šrouby přišroubujte na kovový držák krytu (M).

• 3 POUŽÍVÁNÍ

Doporučení

Tento návod k instalaci je platný pro více typů. Mezi vaším zařízením a těmito popisy mohou být menší rozdíly v součástkách a vybavení.

Při prvním uvedení do provozu se všechna tlačítka rozsvítí a poté zhasnou.

Automatický režim

Tyto odsavače se přirozeně přizpůsobují. Jsou vybaveny senzorickými snímači, které umožňují automatické spuštění, jakmile detekují sálání tepla nebo páru, samovolně přizpůsobí rychlost odsávání a zastaví se, jakmile je odveden poslední kouř a plyny.

Výběr typu varné desky a nastavení citlivosti

Pro výběr typu varné desky musí být odsavač vypnutý.

Dlouhým stiskem tlačítka ICS se přepněte do režimu konfigurace; tlačítko ICS rychle bliká a rozsvítí se další tlačítko.

Stisknutím tlačítka >2 vyberete indukční desku.

Stisknutím tlačítka >3 vyberete sklokeramickou varnou desku.

Stisknutím tlačítka >> BOOST vyberete plynovou varnou desku.

V automatickém režimu můžete zlepšit reakční dobu odsavače:

• po krátkém stisku tlačítka ICS, které bliká pomaleji, lze nastavit citlivost.
• krátkým stiskem tlačítka >2 nastavíte maximální citlivost.
• krátkým stiskem tlačítka >3 nastavíte střední citlivost.

- krátkým stiskem tlačítka >> BOOST nastavíte minimální citlivost.

Vaši konfiguraci potvrďte krátkým stiskem tlačítka nebo se po 10 s potvrdí automaticky. ICS.

Všechna tlačítka se postupně rozsvítí a vaše volby se uloží.

Přechod do automatického režimu

Krátce stiskněte tlačítko ICS (ICS bliká). Automatický režim je aktivní.

Odsavač se zapne, jakmile je detekováno teplo, tlačítko ICS svítí.

Odsavač se vypne po 40 s nebo po 10 min v závislosti na době detekování tepla.

Vypnutí odsavače v automatickém režimu

Pro vypnutí odsavače v automatickém režimu stiskněte tlačítko ICS.

Zapnutí/Vypnutí

Stiskem tlačítka Ⓖ se odsavač spustí na rychlost 1.

Dlouhým stiskem tlačítka Ⓖ se odsavač vypne.

Zanesení kazetových filtrů

Tlačítko >2 bliká (1 krátké bliknutí) po dobu 2 minut po vypnutí odsavače, čímž signalizuje, že je nutné vyčistit kazetové filtry (viz kapitolu „Čištění kazetového filtru”).

Dlouhým stiskem (> 2 s) tlačítka >2 se funkce signalizace „zanesení“ vynuluje.

Zanesení filtrů s aktivním uhlím

Tlačítko >3 bliká (2 krátké bliknutí) po dobu 2 minut po vypnutí odsavače, čímž signalizuje, že je nutné vyčistit uhlíkové filtry (viz kapitolu „Výměna uhlíkového filtru”).

Dlouhým stiskem (> 5 s) tlačítka >3 se funkce signalizace „zanesení“ vynuluje.

Změna rychlosti

Funkce >> BOOST zajišťuje, aby odsavač pracoval 8 min při maximální rychlosti 4 a poté přešel na rychlost 2.

Po spuštění odsavače lze měnit rychlost odsávání stisknutím tlačítka pro rychlost 2 (tlačítko >2 svítí), nebo tlačítka >3 pro rychlost 3 (tlačítko >3 svítí) na dobu 10 min a poté rychlostí 2.

Konfigurace režimu recirkulace

Odsavač musí být vypnutý.

Odsavač je implicitně nastaven v režimu odsávání.

Dlouhým a současným stiskem (> 2 s) tlačítka >2 a >3 lze provést výběr režimu Odsávání nebo Recirkulace.

Tlačítka >2 a >3 svítí a tlačítko 10' nebo >> BOOST bliká.

Krátkým stiskem tlačítka 10' lze provést výběr režimu recirkulace (tlačítko 10' bliká a tlačítko BOOST je zhasnuté).

Krátkým stiskem tlačítka >> BOOST lze provést výběr režimu odsávání (tlačítko >> BOOST bliká a tlačítko 10' je zhasnuté).

Krátkým stiskem tlačítka 🌿 se potvrdí konfigurace (nebo se potvrzení provede automaticky za 10 s).

Časovač / Odložené vypnutí

Na konci vaření lze odsavač vypnout tlačítkem 10 ^1 . Tato funkce umožní udržovat odsávání po dobu 10 minut na zvolené rychlosti, tlačítko 10 ^1 bliká a výkon svítí.

Pro zrušení odloženého vypnutí stiskněte stejné tlačítko, odložené vypnutí se deaktivuje.

Osvětlení

Krátkým stiskem tlačítka 🚙️ Ize rozsvítit nebo zhasnout osvětlení na odsavači. Při každém dlouhém stisknutí tlačítka 🚙️ se každou sekundu sníží intenzita o 25 %.

Funkce Eolýza

Funkce se spustí krátkým stiskem tlačítka 🎥. Po dobu 1 hodiny odsavač střídá rychlost 1 po dobu 5 minut a následné zastavení na dobu 10 minut; tlačítko 🎥 svítí, tlačítko 🎥 bliká.

Po uplynutí 1 hodiny se odsavač sám vypne. Pro přerušení této funkce znovu stiskněte tlačítko 🌿️.

Programování funkce Eolýza

Programování se spustí dlouhým stiskem tlačítka 🌐.

Tlačítko 🎨 bliká střídavě s tlačítkem 10', což signalizuje začátek programování.

Počet stisknutí tlačítka ^10' je roven požadovanému počtu naprogramo-vaných hodin (maximum 9 = 9 hodin).

Tlačítko 🌿 bliká střídavě s tlačítkem 10' (počet bliknutí po sobě je roven zvolenému počtu hodin).

• 3 POUŽÍVÁNÍ

Potvrzení programování se provede automaticky po 25 s nebo krátkým stiskem tlačítka 🎨 (tlačítko 🎨 bliká střídavě s tlačítkem 10').

Pro zrušení programování stiskněte tlačítko 📄.

Automatické zastavení ventilátoru

Zapomenete-li odsavač vypnout, vypne se sám po 9 hodinách provozu.

Automatické zhasnutí

Zapomenete-li zhasnout osvětlení odsavače, zhasne se samo po 9 hodinách svícení.

Doporučení pro úsporu energie

Upravte rychlost podle režimu vaření a podle počtu hrnců. Upřednostňujte používání zadních ploten varných spotřebičů.

ČIŠTĚNÍ VNĚJŠÍHO POVRCHU

Pro čištění vnějšího povrchu odsavače používejte mýdlovou vodu, nepoužívejte však krémový čisticí prostředek ani drátěnku.

Musí se čistit každých cca 30 hodin provozu nebo minimálně jednou za měsíc. Používejte kartáček, teplou vodu a jemný čisticí prostředek. Před vrácením na místo je pečlivě opláchněte a usušte.

4.2 – VÝMĚNA FILTRU S AKTIVNÍM UHLÍM

Tento filtr zadržuje pachy a je nutné jej po každých cca 120 hodinách provozu vyměnit.

Tyto filtry si objednejte u svého prodejce.

• Vyjměte kazetové filtry.
• Sejměte oba kovové úchyty (4).
• Vyjměte filtry s aktivním uhlím (3).
• Umístěte nové filtry zpět na kazetové fil- try.
• Vrat'te zpět oba úchyty (4).
• Vrat'te zpět kazetový filtr.
• Tento postup opakujte u všech kazetových filtrů.

4.3 – VÝMĚNA LED ŽÁROVEK

Obrat'te se na poprodejní servis.

• 5 NEOBVYKLÉ STAVY

Odsavač nefunguje.

Zkontrolujte, zda:

• Nedoslo k prerušení dodávky proudu.
• Byla rychlost skutečně nastavena.

Výkon odsavače je nedostatečný.

Zkontrolujte, zda:

• Nastavená rychlost motoru je dostatečná pro uvolňované množství kouře a výparů.
• Je kuchyň dostatečně větraná, aby byl zajištěn přívod vzduchu.
• Filtr s aktivním uhlím není zanesený (odsavač v režimu recirkulace).

Odsavač se při provozu zastavil.

Zkontrolujte, zda:

• Nedoslo k prerušení dodávky proudu.
• Nebyl vypnut vícepólový vypínač.

• 6 ŽIVOTNÍ PROSTŘEDÍ

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Obalové materiály tohoto spotřebiče jsou recyklovatelné. Podílejte se na jejich recyklaci a přispějte tak k ochraně životního prostředí. Likvidujte je v kontejnerech s komunálním odpadem určených k tomu účelu.

Váš spotřebič obsahuje i mnoho recyklovatelných materiálů. Je proto označen tímto logem, které vám sděluje, že se vyřazené spotřebiče nemají mísit s jiným typem odpadů.

Recyklace spotřebičů, kterou zajišťuje výrobce, se tak provádí za nejlepších podmínek podle evropské směrnice 2002/96/ES o odpadech z elektrických a elektronických zařízení.

Obrat'te se na obecní úřad nebo na prodejce, kde zjistíte umístění sběrných dvorů pro použité spotřebiče co nejblíže vašemu bydlišti.

Děkujeme vám za spolupráci při ochraně životního prostředí.

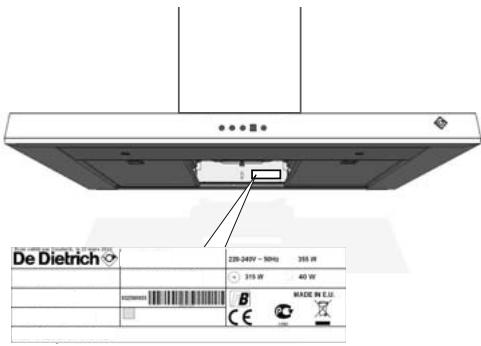

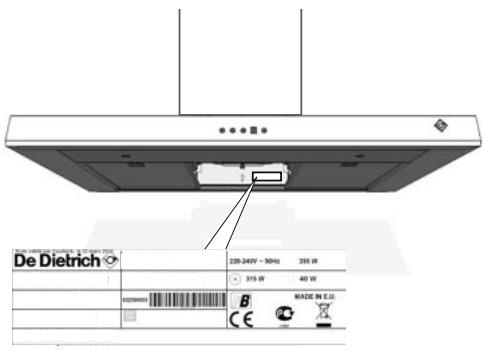

• 7 SLUŽBY SPOTŘEBITELŮM

Případné opravy vašeho zařízení musí provádět kvalifikovaný odborník, kterého společnost autorizuje. Pokud nám budete telefonovat, mějte při ruce veškeré potřebné údaje týkající se vašeho přístroje (obchodní označení, servisní označení, sériové číslo), urychlíte tak vyřízení své žádosti. Tyto informace naleznete na typovém štítku.

De Dietrich 220-240V - 50Hz 355 W 315 W 40 W B CE MADE IN E.U.

SK

VÁŽENÁ ZÁKAZNÍČKA, VÁŽENÝ ZÁKAZNÍK

Elektrické zapojenie....6

Prechod na automatický režim 8

Zapnutie/vypnutie 8

Automatické zastavenie osvetlenia 10

Údržba....11

Anomálie....12

Životné prostredie ....13

Oddelenie služieb zákazníkom....14

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PRE- VENTÍVNE OPATRENIA

Tento návod je dostupný na webovej lokalite spoločnosti.

Máte vývod smerom von.

Nemáte vývod smerom von.

Rady na úsporu energie

– Zapojte jeden koniec potrubia na deflektor a druhý koniec na vývod motora.

- krátkym stlačení tlačidla >2 citlivost' zvýšite,

• krátkym stlačení tlačidla >3 citlivost' nastavíte na strednú,
• krátkym stlačení tlačidla >> BOOST maxi-málnu citlivost' znížite.

Prechod na automatický režim

Krátkym stlačením tlačidla 🌿 potvrdíte konfiguráciu (alebo overenie po 10 s).

Oneskorené vypnutie vykonáte stlačením toho istého tlačidla. Oneskorené vypnutie sa zastaví.

Osvetlenie

Po hodine sa digestor sám vypne. Túto funkciu prerušite stlačením tlačidla 🌿️.

Programovanie vynulujete stlačením tlačidla 🌿.

Automatické zastavenie ventilátora

Automatické zastavenie osvetlenia

Rady na úsporu energie

Obrátte sa na autorizované servisné stredisko.

• 5 ANOMÁLIE

Digestor nefunguje.

Skontrolujte, či:

Digestor má slabý výkon.

Skontrolujte, či:

Případné opravy vašeho zařízení musí provádět kvalifikovaný odborník, kterého společnost autorizuje. Pokud nám budete telefonovat, mějte při ruce veškeré potřebné údaje týkající se vašeho přístroje (obchodní označení, servisní označení, sériové číslo), urychlíte tak vyřízení své žádosti. Tyto informace naleznete na typovém štítku.

De Dietrich 220-240V - 30Hz 355 W 315 W 40 W Made in E.E.U. B CE

NL
