| Tipo de dispositivo | Campana extractora |
| Función principal | Extracción de humos y olores de cocina |
| Modos de funcionamiento | Extracción y recirculación |
| Material | Acero inoxidable / Aluminio |
| Tipo de control | No especificado |
| Número de velocidades | 3 velocidades |
| Iluminación | Lámpara halógena o LED |
| Nivel de ruido | No especificado |
| Caudal de aire | No especificado |
| Filtro de grasa | Extraíble y lavable |
| Filtro de carbón activo | Opcional |
| Instalación | Montaje en pared o bajo mueble |
| Dimensiones | No especificado |
| Alimentación eléctrica | 230 V / 50 Hz |
| Consumo eléctrico | No especificado |
| Peso | No especificado |
Preguntas frecuentes - DHB7963X DE DIETRICH
Preguntas de los usuarios sobre DHB7963X DE DIETRICH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Microonda en formato PDF gratis! Encuentra tus instrucciones DHB7963X - DE DIETRICH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DHB7963X de la marca DE DIETRICH.
MANUAL DE USUARIO DHB7963X DE DIETRICH
ES GUÍA DE UTILIZACIÓN 29
Descubrir los productos De Dietrich supone disfrutar de emociones únicas...
¡Un flechazo a primera vista! La calidad del diseño se plasma en la estética intemporal y en los cuidados acabados, para crear objetos elegantes y refinados en perfecta armonía unos con otros. Lo siguiente que uno siente es un irresistible deseo de tocarlos.
El diseño De Dietrich emplea materiales robustos y prestigiosos, priorizando lo auténtico. Asociando la tecnología más evolucionada al empleo de materiales nobles, De Dietrich pone la fabricación de productos de alta gama al servicio del arte culinario, una pasión compartida por todos los amantes de la buena cocina.
Le deseamos que disfrute utilizando este nuevo aparato. Gracias por su confianza,
Seguridad y precauciones importantes ....3
Identificación ....5
Instalación ....6
Conexión eléctrica 6
Utilización para evacuación....6
Utilización para reciclaje 6
Montaje de la campana 6
Montaje de la chimenea....7
Utilización......8
Modo automático 8
Selección del tipo de placa ....8
Cambio al modo automático 8
Encendido / Apagado....8
Saturación de los filtros de casetes....8
Saturación de los filtros de carbón 9
Cambio de velocidad 9
Configuración del modo reciclaje....9
Temporización / Parada diferida 9
Función Eolyse 9
Programación de la función Eolyse ......10
Parada automática del ventilador 10
Parada automática de la luz 10
Mantenimiento ....11
Anomalías....12
Medio ambiente ....13

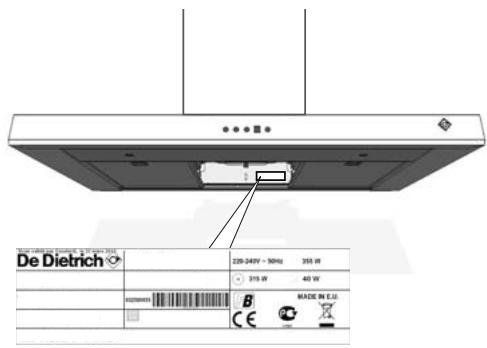

Servicio de atención al cliente ....14

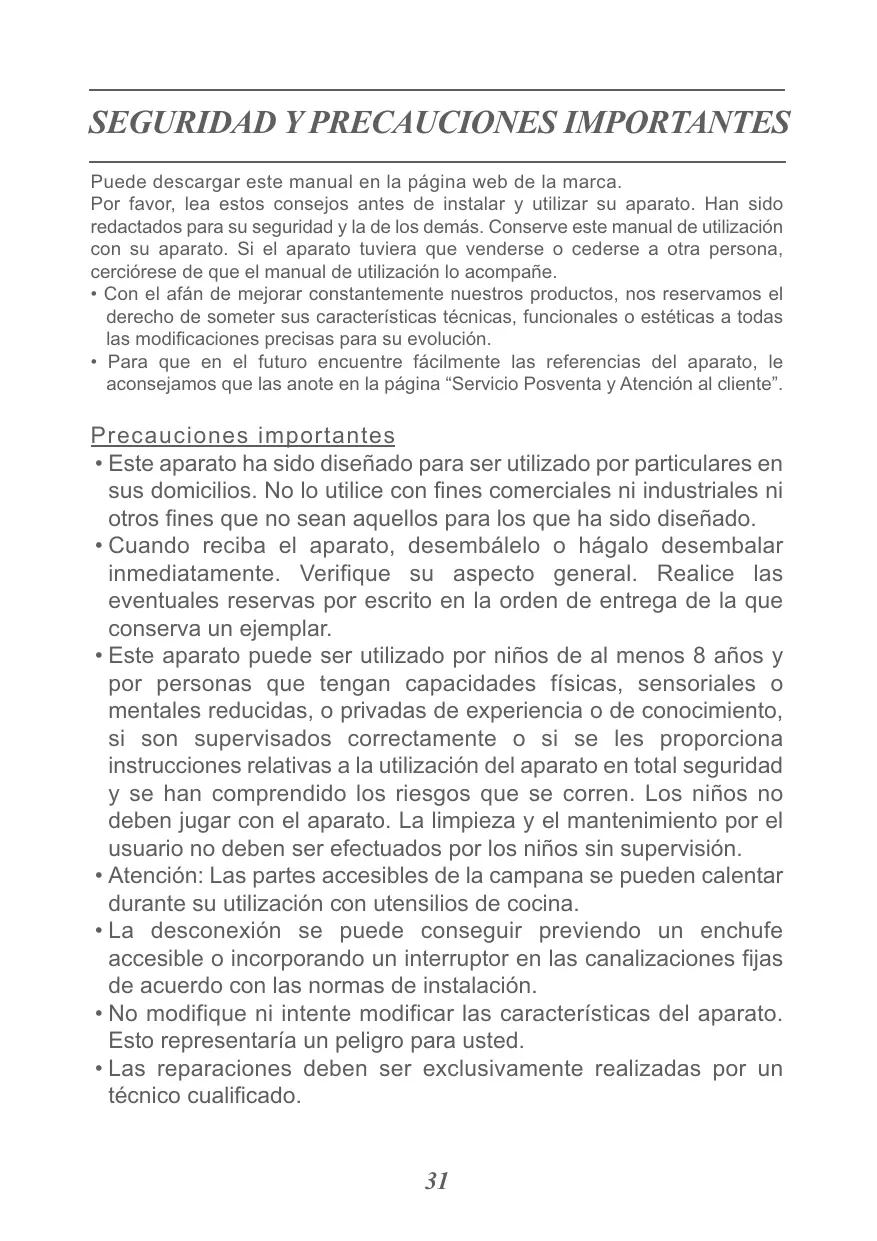

SEGURIDAD Y PRECAUCIONES IMPORTANTES
Puede descargar este manual en la página web de la marca.
Por favor, lea estos consejos antes de instalar y utilizar su aparato. Han sido redactados para su seguridad y la de los demás. Conserve este manual de utilización con su aparato. Si el aparato tuviera que venderse o cederse a otra persona, cerciórese de que el manual de utilización lo acompañe.
- Con el afán de mejorar constantemente nuestros productos, nos reservamos el derecho de someter sus características técnicas, funcionales o estéticas a todas las modificaciones precisas para su evolución.
- Para que en el futuro encuentre fácilmente las referencias del aparato, le aconsejamos que las anote en la página “Servicio Posventa y Atención al cliente”.
Precauciones importantes
- Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios. No lo utilice con fines comerciales ni industriales ni otros fines que no sean aquellos para los que ha sido diseñado.
- Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Verifique su aspecto general. Realice las eventuales reservas por escrito en la orden de entrega de la que conserva un ejemplar.
- Este aparato puede ser utilizado por niños de al menos 8 años y por personas que tengan capacidades físicas, sensoriales o mentales reducidas, o privadas de experiencia o de conocimiento, si son supervisados correctamente o si se les proporciona instrucciones relativas a la utilización del aparato en total seguridad y se han comprendido los riesgos que se corren. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por el usuario no deben ser efectuados por los niños sin supervisión.
- Atención: Las partes accesibles de la campana se pueden calentar durante su utilización con utensilios de cocina.
- La desconexión se puede conseguir previendo un enchufe accesible o incorporando un interruptor en las canalizaciones fijas de acuerdo con las normas de instalación.
- No modifique ni intente modificar las características del aparato. Esto representaría un peligro para usted.
- Las reparaciones deben ser exclusivamente realizadas por un técnico cualificado.
SEGURIDAD Y PRECAUCIONES IMPORTANTES
- Desconecte siempre la campana antes de proceder a su limpieza o mantenimiento.
- No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias de seguridad eléctrica).
Riesgo de asfixia
- Respete las normas relativas a la evacuación del aire. El aire no debe pasar a través de un conducto utilizado para evacuar el humo de aparatos que funcionan con gas u otro combustible (no aplicable a los aparatos que solo expulsan aire en la estancia).
- Asegure una ventilación adecuada de la estancia si se va a utilizar la campana con aparatos que funcionan con gas u otro combustible (no aplicable a los aparatos que solo expulsan aire en la estancia).
Riesgo de incendio
- Está prohibido utilizar fuegos de gas sin poner recipientes de cocción encima o flambear alimentos debajo de la campana, ya que las llamas aspiradas podrían deteriorar el aparato.
- Las frituras cocinadas bajo la campana se deben vigilar permanentemente. Los aceites y grasas a muy alta temperatura pueden arder.
- Respete la frecuencia de limpieza y de cambio de filtros. La acumulación de restos de grasa puede provocar un incendio.
- No utilice el aparato por encima de un fuego de combustible (madera, carbón...).
- Si se coloca la campana por encima de un aparato de gas, la distancia mínima entre la parte superior de la placa y la parte inferior de la campana debe ser de al menos 65 cm. Si las instrucciones de uso de la placa instalada bajo la campana especifican una distancia superior a 65 cm, se deberá respetar dicha distancia.
• 1 IDENTIFICACIÓN
1.1 - LISTA DE PIEZAS
C - Plantilla para taladro
D/E - Clavija + tornillo (soporte chimenea)
F - Soporte chimenea
J - Adaptador
H - Chimenea
K - Barra de fijación
L - Campana
M - Tornillo (fijación chimenea)
Q - Tornillo (fijación motor)
P - Distanciador
N - Filtros de carbón
Piezas disponibles en el SPV.
• 2 INSTALACIÓN
CONEXIÓN ELÉCTRICA
Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles cortados y quitados.
La conexión eléctrica se debe realizar antes de colocar el aparato en el mueble.
Compruebe que:
- La potencia de la instalación sea suficiente
- Las líneas de alimentación estén en buen estado
- El diámetro de los cables cumpla las normas de instalación
Este aparato se suministra con un cable de alimentación H 05 VVF con 3 conductores de 0,75 mm² (neutro, fase y tierra). Se debe conectar a una red de 220-240 V monofásica mediante una toma de corriente normalizada CEI 60083 que debe permanecer accesible tras la instalación de acuerdo con las normas de instalación.
El fusible de su instalación debe ser de 10 o 16 A. Si el cable de alimentación está dañado, contacte con el servicio posventa para evitar eventuales peligros.
Si la instalación eléctrica de la habitación obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.
Si la campana presenta alguna anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión de la campana.
La instalación debe cumplir las normas vigentes de ventilación de locales. En particular, el aire evacuado no debe pasar a través de un conducto utilizado para evacuar el humo de aparatos que funcionan con gas u otro combustible. El uso de conductos en desuso solo está permitido previa autorización de un técnico cualificado. El conducto de evacuación no debe desembocar en los desvanes.
2.1 - UTILIZACIÓN PARA EVACUACIÓN
Dispone de una salida al exterior
Su campana se puede conectar a esta mediante un conducto de humo (mínimo ∅ 125 mm, esmaltado, de aluminio, flexible o ignífugo). Si el conducto tiene menos de ∅ 125 mm, hay que cambiar obligatoriamente al modo reciclaje.
2.2 - UTILIZACIÓN PARA RECICLAJE
No dispone de salida al exterior
Todos nuestros aparatos pueden funcionar en modo reciclaje.
En tal caso, necesitará un kit de reciclaje con filtros de carbón activo y un deflector.
Consejo de ahorro de energía
Para un uso óptimo de su aparato, límite al máximo el número de codos y la longitud del conducto.
2.3 - MONTAJE DE LA CAMPANA
La distancia mínima entre el plano de cocción (2.3) y la parte más baja de la campana debe ser 65 cm. Si las instrucciones de uso de la placa instalada bajo la campana especifican una distancia superior a 65 cm, se deberá respetar dicha
• 2 INSTALACIÓN
distancia.
- Dibuje una línea horizontal a 65 cm mínimo del plano de cocción (A).
- Dibuje una línea vertical (B) sobre la pared, centrada respecto al plano de cocción, desde el techo hasta el límite de la línea horizontal anterior (A).
- Coloque contra la pared la plantilla para taladro (C).
- Perfore los 2 agujeros. Introduzca las 2 clavijas.
En caso de paredes huecas, utilice clavijas y tornillos adecuados (2.3).
- Atornille la barra de fijación a la pared (K) con los 2 tornillos (D) (2.3.1).
- Enganche la campana extractora mediante sus elementos suspensores.
- Ajuste la altura y el nivel manipulando los tornillos de ajuste de los soportes (el tornillo de arriba para la horizontalidad y el tornillo de abajo para la instalación en la pared).
- Ponga el tornillo antilevantamiento (E)
- Quite la cinta adhesiva de la caja
- Levante la caja unos 2 cm, suéltela, gírela 1/4 de vuelta, introdúzcala y fijela con 2 tornillos a la parte superior del motor (Q).
Tenga cuidado de no dañar los cables durante la rotación y la fijación.
2.4 - MONTAJE DE LA CHIMENEA
- Evacuación exterior
- Fije contra la pared, apoyándolo sobre el techo, el soporte de chimenea metálica con los dos tornillos (D/E).
- En el caso de un conducto de ∅ 125 mm, utilice el adaptador suministrado (J).
Si el conducto exterior es inferior a ∅ 125 mm, se debe conectar la cam-
pana en modo reciclaje.
- Encaje el extremo del conducto a la salida del motor.
- Prepare la chimenea telescópica y tape los orificios de ventilación.
- Encaje la chimenea ensamblada en la campana y levante la parte superior para ajustar la altura; luego, atorníllela al soporte de chimenea metálica con los 2 tornillos (M).
- Reciclaje (kit opcional, contacte con el SPV)
- Fije contra la pared, apoyándolo sobre el techo, el deflector plástico de humos (G) con los dos tornillos. Centre el deflector respecto a la línea vertical trazada en la pared (B).
Añada los 2 distanciadores (P) de la bolsa del producto en el deflector (G).
- Encaje un extremo del conducto al deflector y el otro extremo a la salida del motor.
- Prepare la chimenea colocando los orificios de ventilación hacia arriba para que estén visibles (H).
- Encaje la chimenea ensamblada en la campana y levante la parte superior para ajustar la altura; luego, atorníllela al deflector de humos con los 2 tornillos (M).
• 3 UTILIZACIÓN
Consejo
Esta guía de instalación y del usuario es válida para varios modelos. Puede haber pequeñas diferencias entre los detalles y accesorios de su dispositivo y las descripciones que se incluyen en el presente manual.
En la primera puesta en servicio, todas las teclas se encienden y luego se apagan.
Modo automático
Estas campanas se adaptan perfectamente. Están equipadas con sensores sensoriales y se activan automáticamente en cuanto detectan cualquier emisión de calor o de vapor, adaptan sistemáticamente la velocidad de aspiración y dejan de funcionar cuando se evacua todo el humo.
Selección del tipo de placa y ajuste de la sensibilidad
Para seleccionar el tipo de placa, la campana debe estar apagada.
Pulse unos segundos la tecla ICS para estar en modo configuración; la tecla ICS parpadea rápidamente y se enciende otra tecla.
Pulse la tecla >2 para seleccionar una placa de inducción
Pulse la tecla >3 para seleccionar una placa vitrocerámica
Pulse la tecla >>> BOOST para seleccionar una placa de gas
Se puede ajustar el tiempo de reacción de la campana en modo automático:
- vuelva a pulsar brevemente la tecla ICS, que parpadea más despacio; puede ajustar entonces la sensibilidad
- pulse brevemente la tecla >2 para una detección más sensible
- pulse brevemente la tecla >3 para una detección media
- pulse brevemente la tecla >>> BOOST para una detección menos sensible
La configuración se valida automáticamente pasados 10 segundos o al pulsar brevemente la tecla ICS.
Todas las teclas se encienden unas tras otras y las selecciones quedan registradas.
Cambio al modo automático
Pulse brevemente la tecla ICS (ICS par-padea). El modo automático está activado.
La campana se activa en cuanto detecta calor y se enciende la tecla ICS.
La campana se para al cabo de 40 segundos o 10 minutos en función de la duración de detección de calor.
Parada de la campana en modo automático
Si está en modo automático y quiere parar la campana, pulse la tecla ICS.
Encendido / Apagado
Pulse la tecla Ⓘ para poner en marcha la campana extractora en la velocidad 1.
Pulse la tecla Ⓘ para detener la campana extractora.
• 3 UTILIZACIÓN
Saturación de los filtros de casetes
La tecla >2 parpadea (1 flash rápido) durante 2 minutos tras la parada de la campana para avisar de que hay que limpiar los filtros de casetes (ver capítulo “Limpieza de los filtros de casete”).
Pulse unos instantes (> 2 segundos) la tecla > 2 para reinicializar la función de saturación.
Saturación de los filtros de carbón
La tecla >3 parpadea (2 flash rápido) durante 2 minutos tras la parada de la campana para avisar de que hay que limpiar los filtros de carbón (ver capítulo "Limpieza de los filtros de carbón").
Pulse unos instantes (> 5 segundos) la tecla>3 para reinicializar la función de saturación.
Cambio de velocidad
La función >> BOOST permite a la campana permanecer 8 minutos en la velocidad máxima 4 y luego volver a la velocidad 2. Una vez encendida la campana, se puede modificar la velocidad de aspiración pulsando la velocidad 2 (tecla >2 encendida) o >3 para la velocidad 3 (tecla >3 encendida) durante 10 minutos y luego la velocidad 2.
Configuración del modo reciclaje
La campana debe estar apagada. Por defecto, la campana está en modo evacuación.
Pulse unos instantes (> 2 segundos) simultáneamente las teclas >2 y >3 para seleccionar el modo Evacuación o Reciclaje. Las teclas >2 y >3 están encendidas y las teclas 10' o >> BOOST parpadean.
Pulse brevemente la tecla 10' para seleccionar el modo reciclaje (la tecla 10' parpadea y la tecla >> BOOST está apagada). Pulse brevemente la tecla >> BOOST para seleccionar el Evacuación (la tecla >> BOOST parpadea y la tecla 10' está apagada). Pulse brevemente la tecla >> para validar la configuración (o validación tras 10 segundos).
Temporización / Parada diferida
Al terminar una cocción, se puede seleccionar la tecla para detener la campana. Esta función permite mantener la aspiración durante 10 minutos a la velocidad seleccionada; la tecla parpadea y la potencia se enciende. Para cancelar la parada diferida, pulse la misma tecla.
Luz
Pulse brevemente la tecla para encender o apagar la luz de la campana. Pulsando varios segundos la tecla, la intensidad disminuye un 25 % cada segundo.
Función Eolyse
Pulse brevemente la tecla 🎨 para lanzar la función. Durante 1 hora, la campana alterna la velocidad 1 durante 5 minutos; después, una parada de 10 minutos; la tecla 🎨 se enciende y la tecla 🎨 parpadea.
• 3 UTILIZACIÓN
Al cabo de 1 hora, la campana se para sola. Para utilizar esta función, vuelva a pulsar la tecla 🌐.
Programación de la función Eolyse
Pulse unos segundos la tecla 🌿 para lanzar la programación.
La tecla 🌿 parpadea en alternancia con la tecla 🐵, que indica el inicio de la programación.
El número de pulsaciones de la tecla 10 ^1 equivale al número de horas de programación deseadas (máximo 9 = 9 horas).
La tecla 🌿 parpadea en alternancia con la tecla 10° (el número de flash sucesivo equivale al número de horas seleccionadas).
La validación de la programación se realiza automáticamente tras 25 segundos o pulsando brevemente la tecla 🎥 (la tecla 🎥 parpadea en alternancia con la tecla 🎥).
Para anular la programación, pulse la tecla 🌿.
Parada automática del ventilador
Si olvida apagar la campana, se parará al cabo de 9 horas de funcionamiento.
Parada automática de la luz
Si olvida apagar la luz de la campana, se apagará al cabo de 9 horas de funcionamiento.
Consejo de ahorro de energía
Ajuste la velocidad al modo de cocción y al número de cacerolas. Conviene utilizar los fuegos traseros de la placa de cocción.
LIMPIEZA DE LA SUPERFICIE EXTE- RIOR
Para limpiar el exterior de la campana, utilice agua jabonosa, nunca cremas abrasivas ni estropajos.
4.1 - LIMPIEZA DE LOS FILTROS DE CASETES
Se deben limpiar cada 30 horas de utilización o una vez al mes como mínimo. Utilice un cepillo, agua caliente y detergente suave. Límpielos y séquelos con cuidado antes de volverlos a poner en su sitio.
4.2 - CAMBIO DEL FILTRO DE CARBÓN
Este filtro retiene los olores y se debe cambiar cada 120 horas de uso aproximadamente.
Pida estos filtros a su distribuidor.
- Retire los filtros de casetes
- Quite las 2 fijaciones metálicas (4)
- Retire los filtros de carbón (3)
- Vuelva a poner los filtros nuevos en los filtros de casetes
- Coloque las 2 fijaciones (4)
- Vuelva a colocar el filtro de casete en su sitio
- Realice esta operación con todos los filtros de casetes
4.3 - CAMBIAR LAS LÁMPARAS LED
Contacte con el SPV
• 5 ANOMALÍAS
La campana no funciona.
Compruebe que:
- No haya corte de corriente
- Se haya seleccionado una velocidad
La campana no aspira correctamente.
Compruebe que:
- La velocidad de motor seleccionada sea suficiente para la cantidad de humo y de vapor desprendido
- La cocina esté bien ventilada para permitir una toma de aire
- El filtro de carbón no esté saturado (campana en modo reciclaje)
La campana se para durante su funcionamiento.
Compruebe que:
- No haya corte de corriente
- El dispositivo de corte omnipolar no esté activado
RESPETO DEL MEDIO AMBIENTE
Los materiales del embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a la protección del medio ambiente depositándolos en los contenedores municipales previstos a tal efecto.
Su aparato también contiene numerosos materiales reciclables. Está marcado con este logotipo para indicarle que los aparatos usados no deben
mezclarse con otros residuos.
De este modo, el reciclaje de los aparatos que organiza el fabricante se efectuará en óptimas condiciones, de acuerdo con la Directiva Europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos.
Diríjase a su ayuntamiento o al vendedor para conocer los puntos de recogida de aparatos usados más cercanos a su domicilio.
Le agradecemos su colaboración con la protección del medio ambiente.
• 7 SERVICIO DE ATENCIÓN AL CLIENTE
Las eventuales intervenciones que pueda requerir su aparato deberán ser efectuadas un profesional cualificado y autorizado. Para facilitar el tratamiento de su solicitud, cuando llame no olvide dar las referencias completas del aparato (referencia comercial, referencia de servicio y número de serie). Esta información figura en la placa descriptiva.
