Typ produktu	Szlifierka kątowa akumulatorowa
Marka	METABO
Model	W18LTX
Napięcie akumulatora	18 V
Maks. średnica akcesorium	125 mm
Maks. grubość narzędzia roboczego (ze standardową nakrętką mocującą)	6 mm
Gwint wrzeciona	M14
Prędkość obrotowa na biegu jałowym	8500 obr/min
Waga (z najmniejszym akumulatorem)	2,1 kg
Kompatybilny akumulator	Metabo Li-Power 18V
Główne funkcje	Szlifowanie, szlifowanie papierem, szczotkowanie metalu, przecinanie
Dodatkowy uchwyt	Tak, zdejmowalny z tłumieniem drgań
Osłona ochronna	Tak, regulowana bez narzędzi
Filtr przeciwpylowy	Tak, zdejmowalny i nadający się do czyszczenia
Zabezpieczenie przed ponownym uruchomieniem (wyłącznik martwego człowieka)	Tak, w modelach WP...
Elektroniczne zabezpieczenie przed przeciążeniem	Tak, w modelach WB..., WPB...
Wskaźnik naładowania akumulatora	Tak, diodowy
Obrotowy akumulator	Tak, 3 pozycje
Czyszczenie	Regularnie czyścić filtr przeciwpylowy sprężonym powietrzem
Naprawy	Tylko przez specjalistę Metabo
Zalecane akcesoria	Oryginalne akumulatory i ładowarki Metabo
Ochrona środowiska	Nie wyrzucać z odpadami domowymi, poddać recyklingowi akumulatory

Często zadawane pytania - W18LTX METABO

Jakiego typu akumulatora używa Metabo W18LTX ?

Używa akumulatorów Li-Power 18 V firmy Metabo. Naładuj akumulator przed pierwszym użyciem.

Jak wymienić tarczę w W18LTX?

Najpierw wyjmij akumulator. Zablokuj wrzeciono przyciskiem (5), załóż podkładkę i tarczę, następnie dokręć nakrętkę mocującą ręcznie (beznarzędziowo) lub kluczem dwuotworowym w zależności od wersji.

Czy maszyna może być używana do przecinania?

Tak, jest przeznaczona do przecinania z odpowiednią tarczą. Używaj przewidzianej osłony ochronnej i zawsze pracuj w przeciwnym kierunku.

Jak czyścić filtr przeciwpylowy?

Zdejmij filtr przeciwpylowy (12), unosząc go za górne krawędzie, i regularnie czyść go sprężonym powietrzem.

Co zrobić, gdy zaświeci się kontrolka elektroniczna i prędkość spadnie?

Oznacza to przegrzanie. Pozostaw maszynę pracującą na biegu jałowym, aż kontrolka zgaśnie.

Maszyna nagle zatrzymuje się podczas pracy, co robić?

Może to być elektroniczne zabezpieczenie przed przeciążeniem w przypadku zablokowania. Wyłącz maszynę, a następnie uruchom ją normalnie.

Czy mogę używać akcesoriów innych niż Metabo?

Zaleca się używanie oryginalnych akcesoriów Metabo, aby zapewnić bezpieczeństwo i wydajność.

Jak ustawić osłonę ochronną?

Pociągnij dźwignię (19), ustaw osłonę w żądanej pozycji, zwolnij dźwignię i ustaw ją tak, aby zamknięta strefa była skierowana w twoją stronę.

Jaka jest maksymalna głębokość cięcia?

Instrukcja nie podaje maksymalnej głębokości cięcia. Dla tarczy 125 mm typowa głębokość cięcia wynosi około 30 mm.

Jak transportować akumulatory Li-Ion?

Akumulatory podlegają przepisom dotyczącym towarów niebezpiecznych (UN 3480/3481). Upewnij się, że obudowa jest nienaruszona, zabezpiecz styki przed zwarciem i skontaktuj się z przewoźnikiem.

INSTRUKCJA OBSŁUGI W18LTX METABO

Instrukcja oryginalna 88

Οδηγίες χρήσης πρωτοτύπου 96

Eredeti használati utasítás 104

Оригинальное руководство по эксплуатации 112

14.		W 18 LTX 115 Quick *1 Serial Number 02170.. WP 18 LTX 115 Quick *1 Serial Number 13071..	W 18 LTX 125 Quick *1 Serial Number 02174.. WP 18 LTX 125 Quick *1 Serial Number 13072..	W 18 LTX 125 Quick *1 Serial Number 00174..	W 18 LTX 125 Quick *1 Serial Number 00404.. WP 18 LTX 150 Quick *1 Serial Number 13073..	WPB 18 LTX BL 15 Quick *1 Serial Number 13074..	WPB 18 LTX BL 125 Quick *1 Serial Number 13075..	WPB 18 LTX BL 150 Quick *1 Serial Number 13076..	WB 18 LTX BL 125 Quick *1 Serial Number 13077..	WB 18 LTX BL 150 Quick *1 Serial Number 13078..
Dmax	mm (in)	115 (41/2)	125 (5)	125 (5)	150 (6)	115 (41/2)	125 (5)	150 (6)	125 (5)	150 (6)
U	V	18
tmax1; tmax2; tmax3	mm (in)	10; 6; 6 (3/8; -1/4; 1/4)					7,5; 6; 6 (5/16; -1/4; 1/4)
M / I	- / mm (in)	M 14/20 (25/32)					M 14/19 (3/4)
n	min-1(rpm)	8000	8000	5000	8000	9000
m	kg (lbs)	2,4 (5.3)					2,6 (5.7)
ah,SG/Kh,SG	m/s2	4,0/1,5	4,5/1,5		6,5/1,5
ah,DS/Kh,DS	m/s2	<2,5/1,5
LpA/KpA	dB(A)	83/3			88/33	82/33
LWA/KWA	dB(A)	94/3			99/3	93/3

2) 2014/30/EU, 2006/42/EC, 2011/65/EU 3) EN 60745-1:2009+A11:2010, EN 60745-2-3:2011+A2:2013, EN 50581:2012

2016-10-01, Bernd Fleischmann Dyrektor ds. Rozwoju Produktu i Jakości (Vice President Product Engineering & Quality) *4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Niemcy

ASC Ultra

ASC 15

ASC 30 itd.

18 V 3,0 Ah 6.25594 18 V 4,0 Ah 6.25591 18 V 5,2 Ah 6.25592 18 V 5,5 Ah 6.25342 (Li-HD)

itd.

E (M 14) 6.30706 F (M 14) 316062580 G 343398890 (W 18 ..., WP 18 ...) 316062620 (WB 18 ..., WPB 18 ...)

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te szlifierki kątowe, oznaczone typem i numerem seryjnym 1), spełniają wszystkie obowiązujące wymogi dyrektyw 2) i norm 3). Dokumentacja techniczna 4) - patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Akumulatorowe szlifierki kątowe z oryginalnym wyposażeniem firmy Metabo przeznaczone są do szlifowania, szlifowania papierem ściernym, pracy szczotkami i cięcia ściernicą metalu, betonu, kamienia i podobnych materiałów bez użycia wody.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki bezpieczeństwa

Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

4. Specjalne wskazówki bezpieczeństwa

4.1 Ogólne wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i cięcia ściernicą:

a) Opisywane elektronarzędzie należy stosować jako szlifierkę, szlifierkę do szlifowania papierem ściernym, urządzenie do szczotkowania szczotką drucianą i szlifierkę-przecinarkę. Należy przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych, które zostały przekazane wraz z urządzeniem. W przypadku nieprzestrzegania następujących instrukcji może

dojść do porażenia elektrycznego, pożaru i/lub ciężkich uszkodzeń.

b) Opisywane elektronarzędzie nie nadaje się do polerowania. Zastosowania, do których elektronarzędzie nie jest przewidziane, mogą spowodować zagrożenia i obrażenia ciała.

c) Nie wolno stosować żadnych akcesoriów, które nie zostały przez producenta przewidziane i nie zostały polecone specjalnie do opisywanego elektronarzędzia. Samo zamocowanie elementu wyposażenia do elektronarzędzia nie zapewnia ich bezpiecznego używania.

d) Dopuszczalna prędkość obrotowa dla narzędzia roboczego musi być co najmniej tak duża, jak podana na elektronarzędziu maksymalna prędkość obrotowa. Element wyposażenia, który obraca się szybciej niż jest to dopuszczalne, może pęknąć i rozpaść się na wszystkie strony.

e) Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Nieprawidłowo zwymiarowane narzędzia robocze mogą być niewystarczająco osłonięte lub kontrolowane.

f) Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na wrzeciono szlifierki elektronarzędzia. W przypadku narzędzi mocowanych za pomocą kołnierza, otwór do mocowania musi dokładnie pasować do kształtu kołnierza. Narzędzia robocze, które nie są dokładnie dopasowane do mocowania elektronarzędzia, obracają się niestabilnie, mocno wibrują i mogą doprowadzić do utraty kontroli.

g) Nie wolno stosować żadnych uszkodzonych narzędzi roboczych. Przed każdym użyciem narzędzi roboczych takich, jak tarcze szlifierskie należy skontrolować je pod względem odprysków i pęknięć, talerze szlifierskie pod względem pęknięć, starcia lub silnego zużycia, szczotki druciane pod względem luźnych lub wyłamanych drutów. Jeśli elektronarzędzie lub narzędzie robocze upadnie, należy sprawdzić, czy nie jest uszkodzone, lub użyć nieuszkodzonego narzędzia mocowanego. Po sprawdzeniu i zamocowaniu narzędzia, należy ustawić się samemu i poprosić osoby znajdujące się w pobliżu o pozostanie poza płaszczyzną obrotową narzędzia oraz uruchomić mocowanie narzędzia z najwyższą prędkością obrotową na jedną minutę. Uszkodzone narzędzia robocze są częściej pękają w czasie prędkości obrotowej.

h) Należy nosić osobiste wyposażenie ochronne. W zależności od zastosowania należy nosić pełną osłonę twarzy, ochronę oczu lub okulary ochronne. Jeśli jest to stosowne, należy nosić maskę przeciwpyłową, ochronę słuchu, rękawice ochronne lub specjalny fartuch, który zatrzymuje małe

cząstki materiału szlifierskiego i szlifowanego. Oczy powinny być chronione przed ciałami obcymi wyrzucanymi przy różnych zastosowaniach. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający przy danym zastosowaniu. W przypadku długotrwałego narażenia na hałas może nastąpić utrata słuchu.

i) W stosunku do innych osób należy zwracać uwagę na to, aby zachowały bezpieczną odległość od strefy roboczej. Każda osoba, która wchodzi do strefy roboczej, musi nosić osobiste wyposażenie zabezpieczające.

Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obrażenia również poza bezpośrednią strefą roboczą.

j) W przypadku wykonywania prac, przy których narzędzie może natrafić na ukryte przewody elektryczne, należy trzymać urządzenie wyłącznie za zaizolowane powierzchnie uchwytu. Kontakt z przewodami znajdującymi się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.

k) Przewód zasilający należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad urządzeniem, przewód zasilający może zostać przycięty lub pochwycony, powodując wkręcenie ręki lub ramienia użytkownika w obracające się narzędzie robocze.

l) W żadnym wypadku nie wolno odkładać elektronarzędzia, zanim narzędzie robocze całkowicie się nie zatrzyma. Obracające się narzędzie robocze może zetknąć się z powierzchnią, na której elektronarzędzie zostało odłożone, co może spowodować utratę kontroli nad urządzeniem.

m) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego zetknięcia ubrania użytkownika z narzędziem roboczym może ono zostać pochwycone, a narzędzie robocze może wwiercić się w ubranie użytkownika.

n) W regularnych odstępach czasu należy czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym.

o) Elektronarzędzia nie należy stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapłon tych materiałów.

p) Nie wolno stosować żadnych narzędzi roboczych, które wymagają płynnych środków chłodzących. Stosowanie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem elektrycznym.

4.2 Odbicie i odpowiednie wskazówki bezpieczeństwa

Odbicie jest to nagła reakcja urządzenia w wyniku zahaczenia lub zablokowania obrotowego narzędzia roboczego, takiego jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zahaczenie

lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Na skutek tego niekontrolowane elektronarzędzie zostaje wprawione w ruch przyspieszony przeciwny do kierunku obrotu narzędzia roboczego w miejscu zablokowania.

Jeśli np. tarcza szlifierska ulegnie zahaczeniu lub zablokowaniu w obrabianym materiale, krawędź tarczy szlifierskiej, która zagłębia się w obrabianym elemencie, może zostać pochwycona, co może doprowadzić do pęknięcia tarczy lub spowodować odbicie. Wtedy tarcza szlifierska porusza się w kierunku użytkownika lub stronę przeciwną, w zależności od kierunku obrotu tarczy w miejscu zablokowania. Przy tym może dochodzić również do pękania tarcz szlifierskich.

Odbicie jest to następstwo nieprawidłowego lub błędnego użycia elektronarzędzia. Odbiciu można zapobiec przez zastosowanie odpowiednich środków zabezpieczających, zgodnie z poniższym opisem.

a) Elektronarzędzie należy trzymać mocno i ustawić ciało oraz ramiona w pozycji, w której można zrównoważyć siły odbicia. Zawsze należy stosować uchwyt dodatkowy, jeśli jest dostępny, aby mieć możliwie największą kontrolę nad siłami występującymi podczas odbicia lub momentami reakcyjnymi podczas uruchamiania urządzenia. Operator może dzięki odpowiednim środkom ostrożności opanować siły występujące przy odbiciu i siły reakcji.

b) W żadnym wypadku nie wolno zbliżać ręki do obracających się narzędzi roboczych. Przy odbiciu narzędzie może przesunąć się w kierunku ręki.

c) Należy unikać obecności ciała w strefie, do której elektronarzędzie może przemieścić się po wystąpieniu odbicia. Odbicie kieruje elektronarzędzie w stronę przeciwną do ruchu tarczy szlifierskiej w miejscu zablokowania.

d) Szczególną ostrożność należy zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Należy unikać sytuacji, w których narzędzia mogą odskakiwać od elementu obrabianego i ulegać zakleszczeniu. Obracające się narzędzie przy obróbce narożników i ostrych krawędzi lub w przypadku odbicia ma tendencję do zakleszczenia się. Powoduje to utratę kontroli nad urządzeniem lub odbicie.

e) Nie wolno stosować żadnych tarcz łańcuchowych ani zębatych pi tarczowych. Takie narzędzia często powodują odbicie lub utratę kontroli nad elektronarzędziem.

4.3 Specjalne wskazówki bezpieczeństwa dotyczące szlifowania i cięcia ściernicą:

a) Należy stosować wyłącznie ściernice dopuszczone dla danego elektronarzędzia i osłonę przewidzianą dla tej ściernicy. Ściernice, które nie są przewidziane dla danego elektronarzędzia, mogą być niewystarczająco osłonięte i stanowić zagrożenie.

b) Wypukłe tarcze szlifierskie należy tak zamocować, aby powierzchnia szlifująca znajdowała się pod krawędzią osłony. Nieprawidłowo zamocowana tarcza szlifierska, która wystaje poza krawędź osłony, nie może być odpowiednio osłonięta. c) Osłona musi być bezpiecznie zamocowana na elektronarzędziu i ustawiona w taki sposób, aby zapewniony był najwyższy stopień bezpieczeństwa, tzn. w stronę użytkownika skierowana jest możliwie najmniejsza część nieosłoniętej ściernicy. Zadaniem osłony jest ochrona użytkownika przed odłamkami, przypadkowym zetknięciem się ze ściernicą, jak również iskrami, które mogą spowodować zapalenie odzieży. d) Ściernice mogą być używane tylko do zalecanych zastosowań.

Np.: nigdy nie wolno szlifować powierzchnią boczną ściernicy tnącej. Ściernice tnące przeznaczone są do usuwania materiału za pomocą krawędzi tarczy. Boczne oddziaływanie siłą na te ściernice może spowodować jej złamanie.

e) Zawsze należy stosować nieuszkodzone kołnierze mocujące o prawidłowej wielkości i kształcie do wybranej tarczy szlifierskiej. Odpowiednie kołnierze podpierają tarczę szlifierską i zmniejszają niebezpieczeństwo pęknięcia tarczy szlifierskiej. Kołnierze do tarcz tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich. f) Nie wolno stosować żadnych używanych tarcz szlifierskich od większych elektronarzędzi. Tarcze szlifierskie do dużych elektronarzędzi nie są zaprojektowane do większych prędkości obrotowych małych elektronarzędzi i mogą pękać.

4.4 Dodatkowe specjalne wskazówki bezpieczeństwa dotyczące cięcia tarczą:

a) Należy unikać blokowania tarczy tnącej lub zbyt dużego nacisku. Nie należy wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenie i podatność na ukosowanie lub blokowanie, a tym samym możliwość odbicia lub pęknięcia tarczy. b) Należy unikać strefy przed i za obracającą się tarczą tnącą. W przypadku przemieszczania tarczy tnącej w obrabianym elemencie od siebie, w przypadku odbicia elektronarzędzie z obracającą się tarczą zostaje wyrzucone bezpośrednio w kierunku użytkownika. c) W przypadku zakleszczenia tarczy tnącej lub przerwania pracy, należy wyłączyć urządzenie i przytrzymać je, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyjmować obracającej się jeszcze tarczy tnącej z linii cięcia, gdyż wtedy może dojść do odbicia. Ustalić i usunąć przyczynę zakleszczenia. d) Nie włączać elektronarzędzia, dopóki znajduje się ono w obrabianym elemencie. Przed ostrożnym kontynuowaniem cięcia należy poczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową. W przeciwnym

wypadku tarcza może ulec zahaczeniu, wyskoczyć z obrabianego elementu lub spowodować odbicie.

e) Płyty lub większe elementy obrabiane należy podpierać, aby uniknąć ryzyka odbicia spowodowanego zakleszczeniem tarczy. Duże elementy obrabiane mogą wyginać się pod swoim własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, i to zarówno w linii cięcia, jak i przy krawędzi.

f) Szczególną ostrożność należy zachować przy "wcięciach" w istniejące ściany lub inne nieprzewidziane obszary. Zagłębiająca się tarcza tnąca przy przecięciu przewodów gazowych lub wodociągowych, przewodów elektrycznych lub innych obiektów może spowodować odbicie.

4.5 Specjalne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym:

a) Nie wolno stosować żadnych ponadwymiarowych arkuszy ściernych, ale postępować zgodnie z danymi producenta odnośnie wielkości arkuszy ściernych. Arkusze ścierne, które wystają poza talerz ścierny, mogą spowodować obrażenia, jak również doprowadzić do zablokowania, rozerwania arkuszy ściernych lub do odbicia.

4.6 Specjalne wskazówki bezpieczeństwa dotyczące pracy ze szczotkami drucianymi:

a) Należy pamiętać o tym, że szczotka druciana również podczas zwykłego użytkowania gubi kawałki drutu. Drutu nie należy przyciskać zbyt dużym naciskiem. Wyrzucane kawałki drutu mogą bardzo łatwo przenikać przez cienkie ubranie oraz/lub skórę. b) Jeśli zalecana jest osłona, należy unikać możliwości stykania się osłony ze szczotką drucianą. Szczotki talerzowej i garnkowej pod wpływem nacisku i sił odśrodkowych mogą zwiększyć swoją średnicę.

4.7 Dalsze wskazówki bezpieczeństwa:

Należy stosować elastyczne podkładki, są one dostarczone wraz z materiałami szlifierskimi i są one wymagane.

Należy przestrzegać danych dostarczonych przez producenta narzędzia lub akcesoriów! Tarcze należy chronić przed wstrząsami i uderzeniami!

Arkusze szlifierskie muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.

W żadnym wypadku nie wolno stosować ściernic tnących do szlifowania zdzierającego! Ściernice tnące nie mogą być poddawane naciskom bocznym.

Obrabiany element musi mocno przylegać i być zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy obrabiane muszą być odpowiednio podparte.

W przypadku zastosowania narzędzi roboczych z gwintem wgłębnym, koniec wrzeciona nie może stykać się z dnem otworu narzędzia szlifierskiego. Należy zwracać uwagę na to, aby gwint w narzędziu roboczym był wystarczająco długi, aby pomieścić długość wrzeciona. Gwint w narzędziu roboczym musi pasować do gwintu na wrzecionie. Długość wrzeciona i gwint wrzeciona patrz strona 2 i rozdział 14. Dane techniczne.

Należy zadbać o to, by przy pracy w warunkach zapylenia otwory wentylacyjne nie były przysłonięte. Jeśli zachodzi potrzeba usunięcia pyłu, należy najpierw wyjąć akumulator (używać przedmiotów niemetalowych) oraz unikać uszkodzenia elementów wewnętrznych.

Nie wolno używać uszkodzonych, nieokrągłych względnie wibrujących narzędzi.

Należy unikać uszkodzenia przewodów gazowych lub wodociągowych, przewodów elektrycznych i ścian nośnych (statyka).

Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania, konserwacji lub czyszczenia należy wyjąć akumulator z urządzenia.

Upewnić się, że podczas wkładania akumulatorów urządzenie jest wyłączone.

Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator.

Uszkodzony lub popękany uchwyt dodatkowy należy wymienić. Nie wolno używać urządzenia z uszkodzonym uchwytem dodatkowym.

Uszkodzoną lub pękniętą ostonę należy wymienić. Nie wolno używać urządzenia z uszkodzoną ostoną.

Małe elementy poddawane obróbce należy odpowiednio zamocować. Można je zamocować na przykład w imadle.

Ze względów bezpieczeństwa w przypadku maszyn oznaczonych symbolem W.B. należy używać nakrętki z dwoma otworami (17). Stosować odpowiednią nakrętkę szybkomocującą Quick (1).

Redukcja zapylenia

Cząsteczki uwalniane podczas używania urządzenia mogą zawierać substancje wywołujące raka, reakcje alergiczne, schorzenia dróg oddechowych i wady wrodzone lub zaburzać zdolność rozrodczą. Wśród tych substancji należy wymienić ołów (farby zawierające ołów), pył mineralny (z kamienia, betonu itp.), domieszki stosowane podczas obróbki drewna (chromiany, środki ochronne do drewna), niektóre gatunki drewna (jak pył z obróbki dębu lub buka), metale, azbest.

Poziom ryzyka zależy od tego, przez jaki długi czas użytkownik lub znajdujące się w pobliżu osoby będą narażone na działanie pyłu.

Wyeliminować możliwość przedostania się cząsteczek pyłu do organizmu.

W celu zredukowania zagrożenia ze strony wymienionych substancji zapewnić odpowiednią wentylację w miejscu pracy i nosić odpowiednie środki ochrony, na przykład maski przeciwpyłowe,

które są w stanie filtrować mikroskopijnie małe cząsteczki.

Przestrzegać wytycznych dotyczących obrabianego materiału, personelu, rodzaju obróbki i miejsca użytkowania urządzenia (np. przepisy BHP, sposób utylizacji).

Szkodliwe cząstki eliminować z powietrza w miejscu ich emisji i zapobiegać odkładaniu się ich w otoczeniu.

Podczas specyficznego rodzaju prac należy używać odpowiedniego osprzętu (patrz rozdział 11). Pozwoli to ograniczyć ilość cząsteczek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiednią instalację wyciągową do odsysania pyłu.

W celu zminimalizowania zagrożenia pyłem:

• nie kierować uwalnianych cząsteczek strumienia powietrza wylotowego z urządzenia w stronę samego siebie ani innych osób znajdujących się w pobliżu, czy też na osiadły pył.
• używać systemów odpylania i/lub oczyszczaczy powietrza,
• zapewnić dobrą wentylację i czystość w miejscu pracy; zamiatanie lub nadmuch powoduje wzbijanie pyłu,
• odzież ochronną odkurzać lub prać; nie przedmuchać, nie trzepać, nie czyścić szczotką.

4.8 Wskazówki dotyczące bezpiecznego użytkowania akumulatora:

Akumulatory należy chronić przed wilgocią!

Nie wkładać akumulatorów do ognia!

Nie używać uszkodzonych lub zdeformowanych akumulatorów!

Akumulatorów nie wolno otwierać!

Nie wolno zwierać styków akumulatorów!

Z uszkodzonych akumulatorów litowo-jonowych może wyciec lekko kwasowa ciecz palna!

W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę, należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu, należy przepłukać czystą wodą i bezzwłocznie udać się do lekarza!

Transport akumulatorów litowo-jonowych:

Warunki przesyłania akumulatorów litowo-jonowych regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). W przypadku wysyłki akumulatorów litowo-jonowych zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo.

Akumulatory wolno wysyłać tylko, jeśli ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć

akumulator z urządzenia. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).

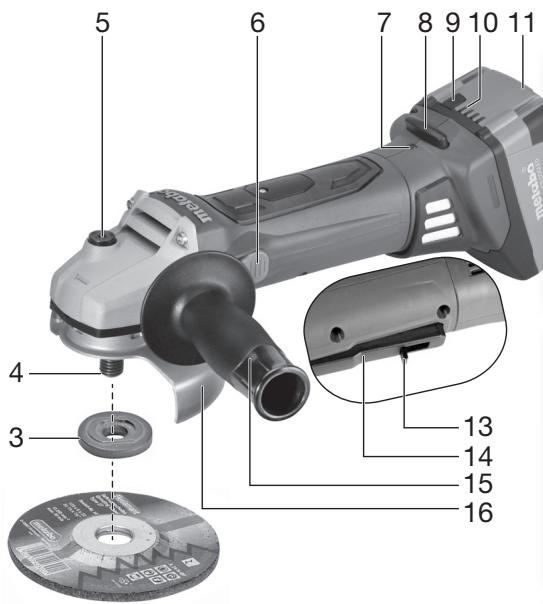

5. Przegląd

Patrz strona 2.

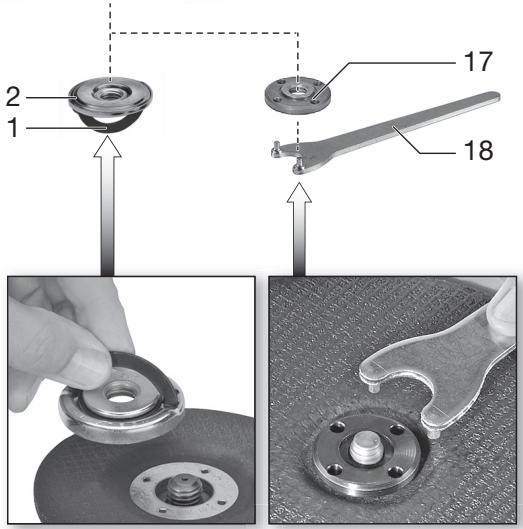

1 Uchwyt do ręcznego przykręcania/odkręcania nakrętki mocującej (beznarzędziowej) 2 Nakrętka mocująca (beznarzędziowa)* 3 Kołnierz oporowy 4 Wrzeciono 5 Przycisk zabezpieczający wrzeciono 6 Przełącznik suwakowy do włączania/wyłączania 7 Elektroniczny wskaźnik sygnału 8 Przycisk do odblokowywania akumulatora 9 Przycisk wskaźnika pojemności 10 Wskaźnik pojemności i sygnalizator 11 Akumulator 12 Filtr pyłowy 13 Blokada włączenia * 14 Przycisk 15 Uchwyt dodatkowy / uchwyt dodatkowy z tłumieniem wibracji 16 Osłona 17 Nakrętka mocująca 18 Klucz dwuotworowy* 19 Dźwignia do mocowania osłony * w zależności od wyposażenia/nie objęte zakresem dostawy

6. Uruchomienie

6.1 Mocowanie uchwytu dodatkowego

Prace należy wykonywać zawsze z zamocowanym uchwytem dodatkowym (15)! Uchwyt dodatkowy przykręcić mocno z lewej lub z prawej strony maszyny.

6.2 Mocowanie osłony

Ze względów bezpieczeństwa należy stosować wyłącznie osłony przewidziane dla danej ściernicy! Patrz także rozdział 11. Akcesoria

Osłona do szlifowania

Przeznaczona do prac z użyciem tarcz zdzierających, talerzy szlifierskich paskowych, diamentowych ściernic tnących.

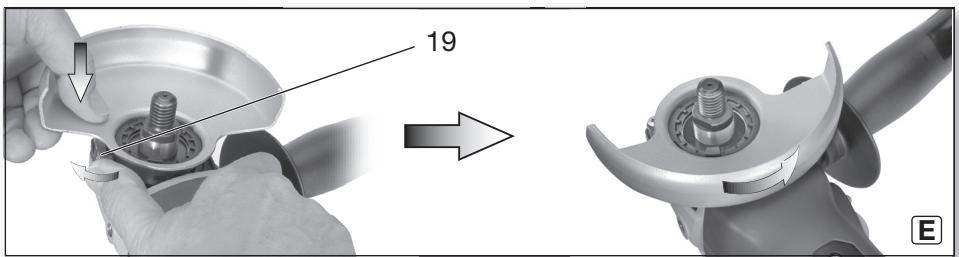

Patrz strona 2, rysunek E.

• Pociągnąć za dźwignię (19). Nasadzić osłonę (16) w pozycji, jak pokazano na rysunku.
• Zwolnić dźwignię i przykręcić osłonę aż dźwignia zatrzaśnie się.
• Pociągnąć za dźwignię (19) i obrócić osłonę w taki sposób, aby zamknięta strefa skierowana była w stronę użytkownika.
• Sprawdzić bezpieczeństwo zamocowania: Dźwignia musi być zatrzaśnięta i osłona nie może się przykręcać.

Należy stosować wyłącznie narzędzia mocowane, ponad którymi osłona wystaje o co najmniej 3,4 mm.

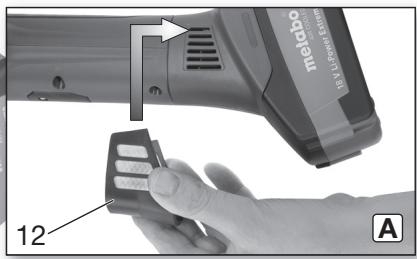

6.3 Filtr pyłowy

Patrz strona 2, rysunek A.

W przypadku silnie zapylonego otoczenia zawsze zakładać filtr pyłowy (12).

Urządzenie z założonym filtrem pyłowym (12) szybciej się nagrzewa. Układ elektroniczny w urządzeniu chroni przed przegrzaniem (patrz dział 10.).

Zakładanie:

Założyć filtr pyłowy (12) w pokazany sposób.

Zdejmowanie:

Lekko unieść filtr pyłowy (12) za górną krawędź i wyciągnąć do dołu.

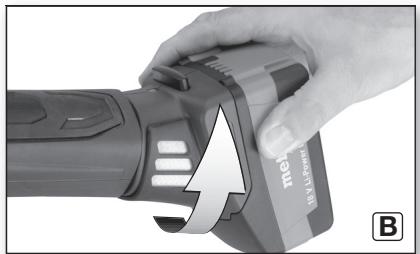

6.4 Obrotowy akumulator

Patrz strona 2, rysunek B.

Tylna część urządzenia może obracać się w 3 stopniach o 270° i dzięki temu dopasować kształt urządzenia do warunków pracy. Używać wyłącznika, gdy akumulator znajduje się w pozycji zablokowanej.

6.5 Akumulator

Przed pierwszym użyciem należy naładować akumulator (11).

W przypadku spadku mocy należy ponownie naładować akumulator.

Optymalna temperatura składowania wynosi od 10°C do 30°C.

Akumulatory litowo-jonowe Li-Power

wyposażone są we wskaźnik pojemności sygnalizator (10):

• Naciśnięcie przycisku (9) powoduje wskazanie stanu naładowania za pomocą diod LED.
• Jeśli jedna dioda LED miga, akumulator jest prawie wyczerpany i musi zostać ponownie naładowany.

6.6 Wyjmowanie, wkładanie akumulatora

Wyjmowanie:

Nacisnąć przycisk odblokowujący (8) i wyciągnąć akumulator (11) do przodu.

Montaż:

Wsunąć akumulator (11) do zatrzaśnięcia w blokadzie.

7. Mocowanie tarczy szlifierskiej

Przed wszelkimi pracami związanymi z przybezpieczeniem: wyjąć akumulator z urządzenia. Urządzenie musi być wyłączone i wrzeciono musi być nieruchome. Do prac ze ściernicami tnącymi ze względów bezpieczeństwa należy stosować osłonę do przecinania ściernicowego (patrz Rozdział 11. Akcesoria).

7.1 Blokowanie wrzeciona

• Nacisnąć przycisk blokujący wrzeciono (5) i przykręcić wrzeciono (4) ręką do momentu, aż przycisk blokujący wrzeciono zatrzaśnie się w odczuwalny sposób.

7.2 Nakładanie tarczy szlifierskiej

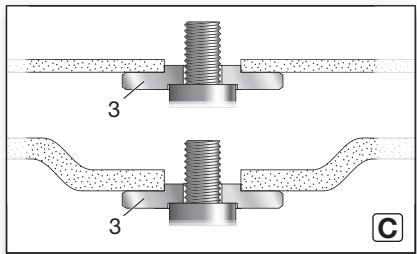

Patrz strona 2, rysunek C.

• Nałóż kołnierz oporowy (3) na wrzeciono. Jest on prawidłowo zamontowany, gdy nie można go obracać na wrzecionie.
• Przyłóż tarczę szlifierską do kołnierza oporowego (3). Tarcza szlifierska musi równomiernie przylegać do kołnierza oporowego. Kołnierz blaszany ściernic tnących musi przylegać do kołnierza oporowego.

Wskazówka: Kołnierz oporowy (3) jest zabezpieczony przed zgubieniem. Zdejmowanie: ewentualnie zdjąć przy użyciu siły.

7.3 Przykręcanie/odkręcanie nakrętki mocującej (beznarzędziowej) (w zależności od wyposażenia)

Przykręć nakrętkę mocującą (beznarzędziową) (2) używając wyłącznie ręki! Do pracy uchwyt (1) musi być zawsze płasko złożony na nakrętce mocującej (2).

Przykręcanie nakrętki mocującej (beznarzędziowej) (2):

• Blokowanie wrzeciona (patrz rozdział 7.1).
• Podnieś uchwyt (1) nakrętki mocującej.
• Nałóż nakrętkę mocującą (2) na wrzeciono (4). Patrz rysunek, strona 2.
• Trzymając za uchwyt (1) przykręć ręcznie nakrętkę mocującą w kierunku zgodnym z ruchem wskazówek zegara.
• Znowu złóż uchwyt (1).

Odkręcanie nakrętki mocującej (beznarzędziowej) (2):

• Blokowanie wrzeciona (patrz rozdział 7.1).
• Podnieś uchwyt (1) nakrętki mocującej.
• Odkręcić ręcznie nakrętkę mocującą (2) w kierunku przeciwnym do ruchu wskazówek zegara.

Wskazówka: Do odkręcenia bardzo mocno przykręconej nakrętki mocującej (2) należy użyć klucza dwuotworowego.

7.4 Przykręcanie/odkręcanie nakrętki mocującej (w zależności od wyposażenia)

Ze względów bezpieczeństwa, w przypadku maszyn oznaczonych symbolem W.B. nie wolno używać nakrętki z dwoma otworami (17).

Obie strony nakrętki mocującej są między sobą. Wkręcić nakrętkę mocującą na wrzeciono w następujący sposób:

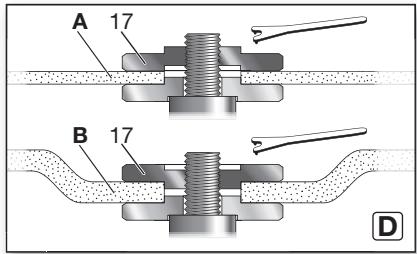

Patrz strona 2, rysunek D.

-A) W przypadku cienkich tarcz szlifierskich:

Pierścień oporowy nakrętki mocującej (17) skierowany jest do góry, aby cienka tarcza

szlifierska mogła zostać bezpiecznie przymocowana. B) W przypadku cienkich tarcz szlifierskich: Pierścień oporowy nakrętki mocującej (17) skierowany jest w dół, aby nakrętka mocująca mogła zostać bezpiecznie przymocowana na wrzecionie. - Zablokować wrzeciono. Przykręcić nakrętkę mocującą (17) kluczem dwuotworowym (18) w kierunku ruchu wskazówek zegara.

Odkręcanie nakrętki mocującej:

• Blokowanie wrzeciona (patrz rozdział 7.1). Odkręcić nakrętkę mocującą (17) kluczem dwuotworowym (18) w kierunku przeciwnym do ruchu wskazówek zegara.

8. Użytkowanie

8.1 Włączanie i wyłączanie

Urządzenie należy prowadzić zawsze obiema rękami. Najpierw włączyć urządzenie, a dopiero potem dosunąć narzędzie mocowane do obrabianego elementu. ! Należy unikać zasysania dodatkowych pyłów i wiórów przez urządzenie. Urządzenie należy włączać i wyłączać z dala od nagromadzonego pyłu. Po wyłączeniu urządzenia wolno odkładać dopiero po całkowitym zatrzymaniu się silnika. Należy unikać niezamierzonego uruchomienia: przy wyjęciu akumulatora z urządzenia zawsze wyłączać urządzenie. Przy włączeniu w trybie ciągłym urządzenie pracuje dalej, nawet jeśli zostanie wyrwane z ręki. Dlatego urządzenie należy zawsze trzymać oburącz za przeznaczone do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy.

Maszyny z przełącznikiem suwakowym:

Włączanie: przesunąć przycisk suwakowy (6) w przód. W celu włączenia urządzenia w tryb ciągły nacisnąć przycisk w dół, tak aby się zablokował.

Wyłączanie: nacisnąć tylny koniec przycisku suwakowego (6).

Maszyny z przyciskiem „Wyłącznik bezpieczeństwa Ergo" (z funkcją stanu spoczynku):

(maszyny z oznaczeniem WP...)

Włączanie: przesunąć blokadę przycisku (13) w kierunku strzałki i nacisnąć przycisk (14).

Wyłączanie: zwolnić przycisk (14).

8.2 Wskazówki dotyczące pracy urządzenia Szlifowanie:

Urządzenie należy dociskać umiarkowanie i poruszać po powierzchni tam i z powrotem, aby powierzchnia obrabianego elementu nie stała się zbyt gorąca.

Szlifowanie zdzierające: Dla uzyskania dobrego wyniku pracy należy pracować pod kątem 30° - 40°

Przecinanie ściernicą:

Przy przecinaniu ściernicą zawsze należy pracować przeciwbieżnie

(patrz ilustracja). W przeciwnym wypadku zachodzi

niebezpieczeństwo, że urządzenie w

sposób niekontrolowany wyskoczy z linii cięcia.

Należy pracować z umiarkowanym posuwem, który jest dopasowany do obrabianego materiału. Urządzenia nie wolno ustawiać skośnie, naciskać ani kołysać.

Szlifowanie z użyciem papieru ściernego:

Urządzenie należy dociskać umiarkowanie i poruszać po powierzchni tam i z powrotem, aby powierzchnia obrabianego elementu nie stała się zbyt gorąca.

Praca z użyciem szczotek drucianych:

Urządzenie należy dociskać umiarkowanie.

9. Czyszczenie

Regularnie czyścić filtr pylowy: wyjąć i przedmuchać sprężonym powietrzem.

Elektroniczny wskaźnik sygnałów (7)

świeci się i prędkość obrotowa pod obciążeniem zmniejsza się. Temperatura

jest za wysoka! Pozostawić urządzenie do pracy na biegu jałowym do momentu, aż elektroniczny wskaźnik sygnałowy zgaśnie.

Elektroniczny wskaźnik sygnałowy (7) miga i urządzenie nie pracuje. Zadziałało

zabezpieczenie przed ponownym włączeniem. Jeśli podczas wkładania akumulatora urządzenie jest włączone, wówczas nie uruchomi się. Wyłączyć urządzenie i włączyć ponownie.

Elektroniczny wyłącznik bezpieczeństwa: (Maszyny z oznaczeniem WB..., WPB...)

Urządzenie WYŁĄCZYŁO się samoczynnie. W przypadku zbyt szybkiego wzrostu poboru prądu (np. przy nagłym zablokowaniu lub zablokowaniu) urządzenie zostanie wyłączone. Wyłączyć urządzenie. Następnie z powrotem włączyć urządzenie i pracować normalnie dalej. Unikać ponownego zablokowania. Patrz Rozdział 4.2.

11. Akcesoria

Używać wyłącznie oryginalnych akumulatorów i akcesoriów Metabo.

Patrz strona 4.

Należy stosować wyłącznie akcesoria, które spełniają wymagania i parametry wymienione w niniejszej instrukcji eksploatacji.

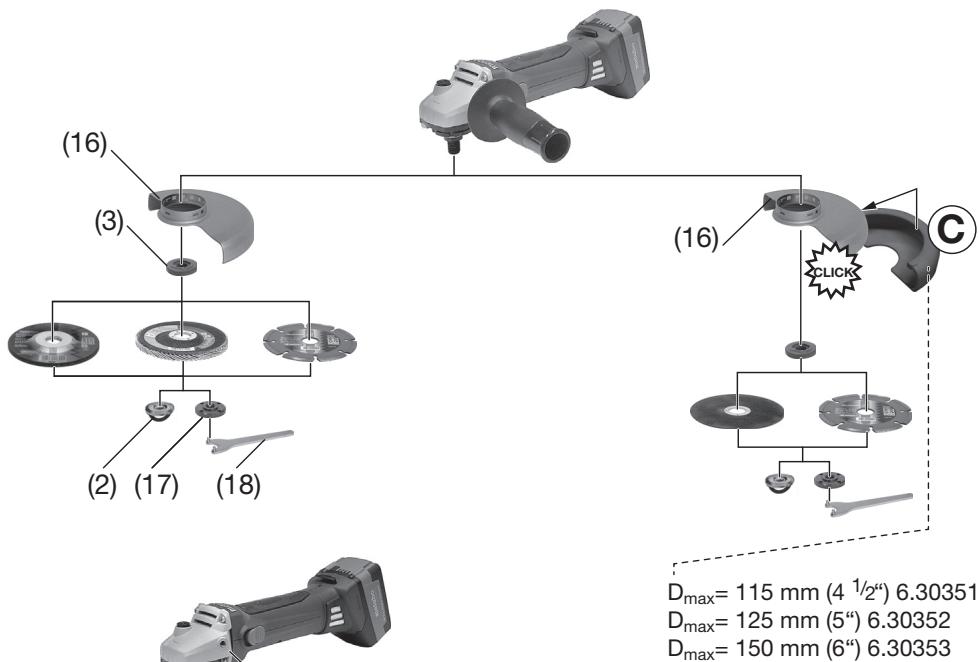

A Ładowarki B Akumulator C Osłona do przecinania ściernic

Przeznaczona do prac z użyciem ściernic tnących, diamentowych ściernic tnących.

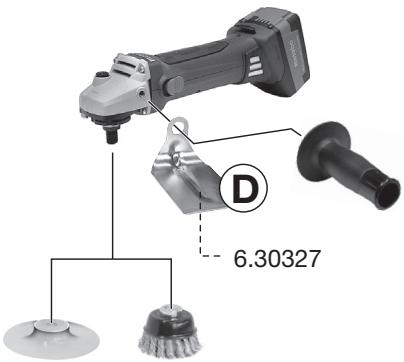

D Osłona ręki do szlifowania papierem ściernym, prac z użyciem szczotek drucianych

Przeznaczona do prac z użyciem talerza wsporczego, talerza szlifierskiego, szczotek drucianych.

Przymocować osłonę ręki pod bocznym uchwytem dodatkowym.

E Nakrętka mocująca (17)

F Nakrętka mocująca (beznarzędziowa) (2)

G Filtr pyłowy (12)

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

12. Naprawa

Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez

wykwalifikowanych elektryków!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę zamienników można znaleźć pod adresem www.metabo.com.

13. Ochrona środowiska

Pył ze szlifowania może zawierać substancje szkodliwe: Nie należy wyrzucać go wraz z odpadami domowymi, ale usuwać prawidłowo w punkcie gromadzenia odpadów specjalnych.

Należy przestrzegać krajowych przepisów dotyczących utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu.

Akumulatorów nie wolno wyrzucać razem z odpadami domowymi! Uszkodzone lub zużyte akumulatory należy oddawać do punktu sprzedaży produktów Metabo!

Nie wrzucać akumulatorów do wody.

Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi. Zgodnie z dyrektywą

europejską 2002/96/WE dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowaniem zgodnym z prawem państwowym, zużyte elektronarzędzia muszą być zbierane osobno i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Przed utylizacją należy rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą).

14. Dane techniczne

Wyjaśnienia do danych na stronie 2. Zastrzega się wprowadzanie zmian zgodnych z postępem technicznym.

U = napięcie akumulatora

D_max = maks. średnica narzędzia mocowanego

t_max,1 = Maks. dopuszczalna grubość narzędzia mocowanego w zakresie mocowania za pomocą nakrętki mocującej (17)

t_max,2 = Maks. dopuszczalna grubość narzędzia mocowanego w zakresie mocowania za pomocą nakrętki mocującej Quick (2)

t_max,3 = Tarcza zdzierająca/ściernica tnąca: Maks. dopuszczalna grubość narzędzia mocowanego

M = masa wrzeciona

I = długość wrzeciona szlifierskiego

n = prędkość obrotowa na biegu jałowym (największa prędkość obrotowa)

P1 = nominalny pobór mocy

P2 = moc wyjściowa

m = ciężar (z najmniejszym akumulatorem)

Wartości pomiarów ustalone w oparciu o EN 60745.

--- Prąd stały

Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elektrycznego lub narzędzi mocowych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.

Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:

a_h,SG = wartość emisji wibracji (szlifowanie powierzchni)

a_h,DS = wartość emisji wibracji (szlifowanie talerzem szlifierskim)

K_h,SG/DS = nieoznaczoność (wibracja)

Typowe poziomy ciśnienia akustycznego A:

LpA = poziom ciśnienia akustycznego

LWA = poziom mocy akustycznej

KDA, KWA = nieoznaczone

Podczas pracy poziom hałasu może przekroczyć wartość 80 dB (A).

Nosić ochraniacze słuchu!
