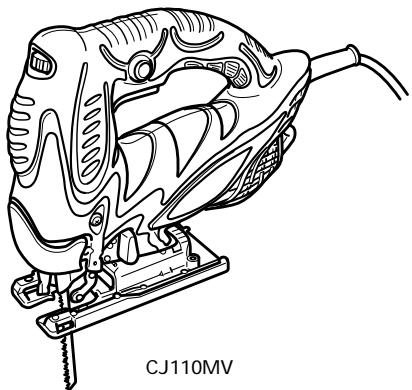

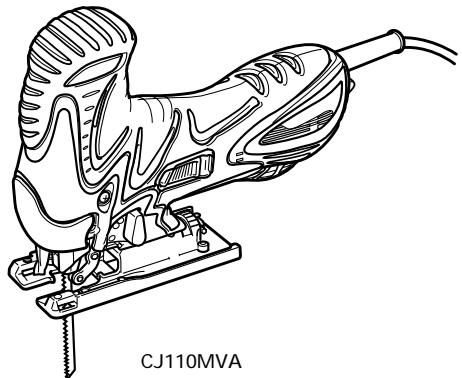

Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil). CONSERVER CES INSTRUCTIONS 1) Aire de travail a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle. 2) Sécurité électrique a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. 3) Sécurité personnelle a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. 17
L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière. 4) Utilisation et entretien d'un outil électrique a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus.
Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse. 5) Service a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique.
éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.
Se référer au Tableau 1 pour l’utilisation des lames. (2) Guide (3) Socle auxiliaire (4) Etabli (Modèle TR12-B) Les accessoires à option sont sujets à changement sans préavis. 䡬 Coupe de plaques en acier doux, plaques en aluminium et en cuivre 䡬 Coupe de résines synthétiques comme résine phénolique et chlorure de vinyl 䡬 Coupe de matériaux de construction peu épais et tendres
1. Source de puissance S’assurer que la source de puissance à utiliser correspond à la puissance indiquée sur la plaque signalétique du produit. 2. Interrupteur de puissance S’assurer que l’interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l’interrupteur est sur MARCHE, l’outil démarre immédiatement et peut provoquer un grave accident. 3. Fil de rallonge Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d’une épaisseur suffisante et d’une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible. 4. Poussière produite en cours d'utilisation La poussière générée par une utilisation normale peut affecter la santé de l'opérateur. Nous vous recommandons de respecter l'une des mesures suivantes. a) Port d'un masque anti-poussière b) Utilisation d'un équipement de collecte de poussière externe. En cas d’utilisation de l’équipement de collecte de la poussière externe, raccordez l'adaptateur au flexible de l'éguipement de collecte de la poussière. 18
Insérer la nouvelle lame jusqu’à la butée dans le support de lame. (Fig. 1-II) (4) Refermer le levier. (Fig. 1-III) ATTENTION : 䡬 Bien mettre l’interrupteur sur OFF et d ébrancher la fiche de la prise secteur avant de remplacer les lames. 䡬 Ne pas ouvrir le levier pendant que le plongeur bouge. REMARQUE : 䡬 S'assurer que les saillies de la lame rentrent à fond dans le support de lame. (Fig. 2) 䡬 S’assurer que la lame est située dans la rainure du rouleau. (Fig. 3) 6. Réglage de la vitesse de fonctionnement de la lame La scie à chantourner est équipée d’un circuit de contrôle électrique qui permet un contrôle de vitesse progressif. Pour régler la vitesse, tourner le cadran montré à la Fig. 4. Quand la cardran est réglé sur “1”, la scie sauteuse fonctionne à la vitesse minimale (850 min–1). Quaned le cadran est réglé sur “5” la sauteuse fonctionne à la vitesse maximale (3000min–1). Régler la vitesse suivant le matériel devant être coupé et le rendment de travail. ATTENTION : A petite vittesse (réglage de l’échelle sur: 1 ou 2), ne pas couper une pièce de bois ayant plus de 10 mm d’épaisseur ou une pièce d’acier ayant plus de 1 mm d’épaisseur. 7. Réglage du fonctionnement orbital (1) La scie à chantourner utilise un fonctionnement orbital qui déplace la lame d’avant en arrière et de haut en bas. Régler le bouton de changement montré à la Fig. 5 sur “0” pour minimiser le fonctionnement orbital (la lame ne se déplace que de haut en bas). Le fonctionnement orbital peut être sélectionné en quatres étapes de “0” à “III”. (2) Pour les matériaux durs, tels que plaques d’acier, etc., réduire le fonctionnement orbital. Pour les matériaux moux, tels que bois de charpente, matières plastiques, etc., augmenter le fonctionnement orbital pour acroître le rendement du travail. Pour couper les matériaux avec précision, réduire le fonctionnement orbital. 8. Découpage de plaques en acier inoxydable Cette scie à chantourner pourra couper des plaques d’acier inoxydable si l’on utilise les lames No. 97. Lire avec attention la partie intitulée “Au sujet du découpage de plaques en acier inoxydable” pour un fonctionnement correct. 9. Anti-éclats L’utilisation de l’anti-éclats pendant la coupe de matériaux en bois réduit considérablement les éclats de copeaux sur la surface de coupe. Insérer l’anti-éclats dans l’espace sur la base, et le pousser à fond. (Voir Fig. 6) 10. Couvercle d’éclats Le couvercle d’éclats empêche les copeaux d’être projetés et améliore le rendement du collecteur à poussière. Insérer le couvercle d’éclats entre la base et le levier, et appuyer légèrement dessus jusqu’à ce qu’il se mette en place. (Fig. 7) 19
REMARQUE : Il est possible que le couvercle d'éclats se givre lors de la coupe de métal. 11. Socle auxiliaire L'utilisation du socle auxiliaire (en acier) réduira l'abrasion du socle en aluminium, en particulier lors de la coupe de métaux. L'utilisation du socle auxiliaire (en résine) réduira les rayures de la surface de coupe. Fixer le socle auxiliaire sur le fond du socle à l'aide des 4 vis. 12. Allumer la lampe Pour allumer la lampe, appuyez sur la gâchette. Pour l’éteindre, relâchez la gâchette. PRECAUTION : Ne fixez pas la lumière ou la source de lumière directement.
䡬 Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage. 1. Coupe rectilinéaire Pour couper en ligne droite, dessiner tout d’abord une ligne de repère et avancer la scie le long de cette ligne. L’utilisation du guide (vendu séparément) permettra de couper très précisément en ligne droite. (1) Desserrer le boulon de la base avec la clé à barre hexagonale fixée à la base. (Fig. 9) (2) Déplacer la base à fond vers l’avant (Fig. 10), puis resserrer le boulon de la base. (3) Fixer le guide en le faisant passer dans l’orifice de fixation de la base et serrer le boulon M5. (Fig. 11) (4) Régler la position orbitale sur “0”. REMARQUE : Pour assurer une coupe précise lors de l'utilisation du guide (Fig. 11), toujours régler la position orbitale sur “0”. 2. Sciage de lignes courbes Pour scier un peit arc circulaire, réduire la vitesse d’alimentation de la machine. Une vitesse trop rapide pourrait provoquer la rupture de la lame. 3. Coupe d’un cercle ou d’un arc circulaire Le guide est également utile pour la coupe en cercle. Après avoir fixé le guide de la même façon qu’expliqué ci-dessus, faire passer le clou ou la vis dans la pièce par l’orifice du guide, puis l’utiliser comme axe pour la coupe. (Fig. 12) REMARQUE : La coupe en cercle doit être effectuée avec la lame placée environ à la verticale par rapport à la surface du fond de la base. 4. Coupe de matériaux métalliques (1) Régler la bague de vitesse entre les échelles “3” et “4”. (2) Régler la position orbitale sur “0” ou “I”. (3) Toujours utiliser un liquide de coupe approprié (huile à broche, eau savonneuse, etc.). Si l'on ne possède pas de liquide de coupe, appliquer de la graisse sur la surface arrière du matériau à couper.
5. Découpe d’ouvertures (1) Dans du bois de charpente : En alignant la direction de la lame sur le grain du bois, couper morceau par morceau jusqu’à ce qu’une ouverture soit coupée au centre du bois. (Fig. 13) (2) Dans d’autres matériaux : Pour couper une ouverture dans des matériaux autres que le bois de charpente, percer d’abord un trou avec une perceuse ou un outil similaire à partir duquel commencera la coupe. 6. Coupe angulaire La base peut pivoter de 45° des deux côtés pour la coupe angulaire. (Fig. 14) (1) Desserrer le boulon de la base avec la clé à barre hexagonale fixée à la base. (Fig. 9, 10) (2) Aligner l’échelle (de 0 degré à 45 degrés par incréments de 15 degrés) de la section semi-circulaire de la base sur le repère [ ] du couvercle du réducteur. (Fig. 15) (3) Resserrer le boulon M5. (Fig. 9) (4) Régler la position orbitale sur ”0”. REMARQUE : La coupe angulaire n’est pas possible si l’on fixe le couvercle d’éclats ou le collecteur à poussière.
(1) Retirer la clé à barre hexagonale de la base. (2) Déplacer la base à fond vers l’avant. (Fig. 9, 10) (3) Fixer le couvercle d'éclats. (4) Raccorder le collecteur à poussière à l’adaptateur. (Fig. 16) (5) Raccorder l’adaptateur au bec du nettoyeur. (Fig. 16) (6) Insérer le collecteur à poussière dans l’orifice arrière de la base jusqu’à ce que le crochet s’enclenche dans la rainure. (Fig. 17) (7) Appuyer sur le crochet pour retirer le collecteur à poussière. REMARQUE : Portez un masque anti-poussière si nécessaire.
Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage. En coupant des plaques en acier inoxidable, régler l’appareil de la façon suivante. 1. Pour régler la vitesse Lame
A positionner sur le sillon à mi-chemin entre les No. 97 1,5 – 2,5 mm graduations “2” et “3”
䡬 En coupant, faire usage de fluide de coupe (fluide de coupe à base d’huile) pour prolonger la durée de vie de la lame.
䡬 Lames accessoires Pour obtenir un fonctionnement optimal et les meillleurs résultats possibles, il est très important de choisir la lame la mieux appropriée au type et à l’épaisseur du matériau à couper. Trois modèles de lame sont fournies comme accessoires standards. Le numéro de lame est gravé près de la section de montage de chaque lame. Choisir les lames appropriées en se référant au Tableau 1.
1. Contrôle de la lame L’utilisation continue d’une lame émoussée ou abîmée peut conduire à une réduction de effecacité de coupe et provoquer une surcharge du moteur. Remplacer la lame par une nouvelle dès que des traces d’abrasion apparaissent. 2. Contrôle des vis de montage Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux. 3. Entretien du moteur Le bobinage de l’ensemble moteur set le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau. 4. Inspection des balais en carbone Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l’inspection et le remplacement des balais en carbone de l’outil EXCLUSIVEMENT à un centre de service après-vente agréé par HITACHI. 5. Remplacement du cordon d’alimentation Si le cordon d’alimentation de l’outil est endommagé, rapporter l’outil à un service après-vente HITACHI agréé pour faire remplacer le cordon.
électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.
Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable.
Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 97 dB (A) Niveau de pression acoustique pondérée A: 86 dB (A) Incertitude KpA: 3 dB (A) Porter un casque de protection. Valeur d’accélération moyenne quadratique pondérée type: 5,6 m/s2 (CJ110MV), 5,2 m/s2 (CJ110MVA).
Matériau à couper Bois de charpene
(4) Sluit de stofzak en de adapter aan. (Afb. 16) (5) Sluit de adapter aan op de neus van de reiniger. (Afb. 16) (6) Doe de stofzak in het gat aan de achterkant tot de haak in de inkeping valt. (Afb. 17) (7) Druk de haak in om de stofzak te kunnen verwijderen. NB: Draag een stofmasker, wanneer beschikbaar. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo. 4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.
5. Cambio de las cuchillas (1) Abra la palanca hacia arriba, hasta el tope. (Fig. 1-I) (2) Desmonte la cuchilla. (3) Inserte la cuchilla nueva hasta el tope del portacuchilla. (Fig. 1-II) (4) Cierre la palanca. (Fig. 1-III) PRECAUCIÓN: 䡬 Cuando cambie las cuchillas, asegúrese de desconectar (OFF) la alimentación y de desenchufar la clavija del tomacorriente. 䡬 No abra la palanca mientras se está moviendo el émbolo. Esta sierra caladora está equipada con un circuito de control eléctrico que permite el control de velocidad continuo. Para ajustar la velocidad, girar el selector como se muestra en la Fig. 4. Cuando el selector indica “1”, la sierra funciona a la mínima velocidad (850min–1). Cuando el selector indique “5”, la sierra funciona a la máxima velocidad (3000min–1). Ajustar la velocidad de acuerdo al material a cortar y a la eficiencia de trabajo. PRECAUCIÓN: A poca velocidad (dial de ajuste en 1 o en 2), no cortar madera de más de 10 mm de espesor ni acero de más de 1 mm. 7. Ajuste del funcionamiento orbital (1) Esta sierra caladora emplea el funcionamiento orbital que mueve la cuchilla hacia adelante y atrás, y también hacia arriba y abajo. Poner la perilla de combio, mostrada en la Fig. 5, en “0” para minimizar el funcionamiento orbital (la cuchilla se mueve hacia arriba y hacia abajo). El funcionamiento orbital puede seleccionarse en 4 pasos, desde “0” a “III”. (2) Para materiales duros como por ejemplo, chapas de acero, etc., disminuir el funcionamiento orbital. Para materiales blandos como por ejemplo, madera, plásticos, etc., aumentar el funcionamiento orbital para incrementar la eficiencia de trabajo. Para cortar el material de forma precisa, disminuir el funcionamiento orbital.
Esta sierra caladora corta las placas de acero inoxidable utilizando cuchillas N° 97. Para realizar la operación apropiada, lea cuidadosamente “Sobre el corte de chapas de acero inoxidable”. 9. Protector contra astillas Empleando el protector contra astillas cuando corte madera, se reducirá el astillado de las superficies cortadas. Inserte el protector contra astillas en el espacio existente sobre la base, y empújelo completamente. (véase Fig. 6) 10. Cubierta de virutas La cubierta de virutas impide el desprendimiento de las virutas y mejora la eficiencia del colector de polvo. Inserte la cubierta de virutas entre la base y la palanca, y empuje con una ligera presión hasta que encaje en su lugar. (Fig. 7) Para desmontar la cubierta de virutas, sujete ambos lados de la perilla y abra ligeramente hasta que pueda sacarla de la sierra caladora. (Fig. 8) NOTA: Existe la posibilidad de que la cubierta de virutas se encuentre escarchada cuando se corte el metal. 11. Base secundaria Utilizando la base secundaria (hecha de acero), se conseguirá reducir la abrasión de la base de aluminio, especialmente durante el corte de metales. Utilizando la base secundaria (hecha de resina) se conseguirá reducir los arañazos de la superficie de corte. Fije la base secundaria a la superficie inferior de la base por medio de los 4 tornillos suministrados. 12. Encendido de la lámpara Para encender la lámpara, tire del gatillo. Suelte el gatillo para apagarla. PRECAUCIÓN: No mire directamente a la luz ni a la fuente de luz. Cortando un orificio de ventana en materiales distintos de la madera útil, taladrar inicialmente un orificio con un taladrador o una herramienta similar antes de empezar a cortar. 6. Corte angular La base puede ser inclinada hacia ambos lados en un ángulo de hasta 45° para el corte angular. (Fig.14) (1) Afloje el perno de base con la llave macho hexagonal provista en la base y mueva la base completamente hacia adelante. (Fig. 9, 10) (2) Alinee la escala (desde 0 grado a 45 grados en incrementos de 15 grados) del parte semicircular de la base con la marca [ ] de la cubierta del engranaje. (Fig.15) (3) Apriete de nuevo el perno M5. (Fig.9) (4) Ajuste la posición orbital a “0”. NOTA: El corte angular no se puede realizar cuando se utiliza la cubierta de virutas o el colector de polvo.
5. Reemplazo del cable de alimentación Si el cable de alimentación de la herramienta está dañado, envíe la herramienta al Centro de Servicio Autorizado de Hitachi para que le cambien el cable de alimentación. 6. Lista de repuestos A: N°. ítem B: N°. código C: N°. usado 䡬 Corte de materiais de construção finos e maleáveis 䡬 Corte de chapas de aço inoxidável (com lâmina N° 97)
Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur)
Conformément à la directive européenne 2002/96/ EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Italiano Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
