GEBRUIKSAANWIJZING CJ110MVA HITACHI

Schijf Selector Dial

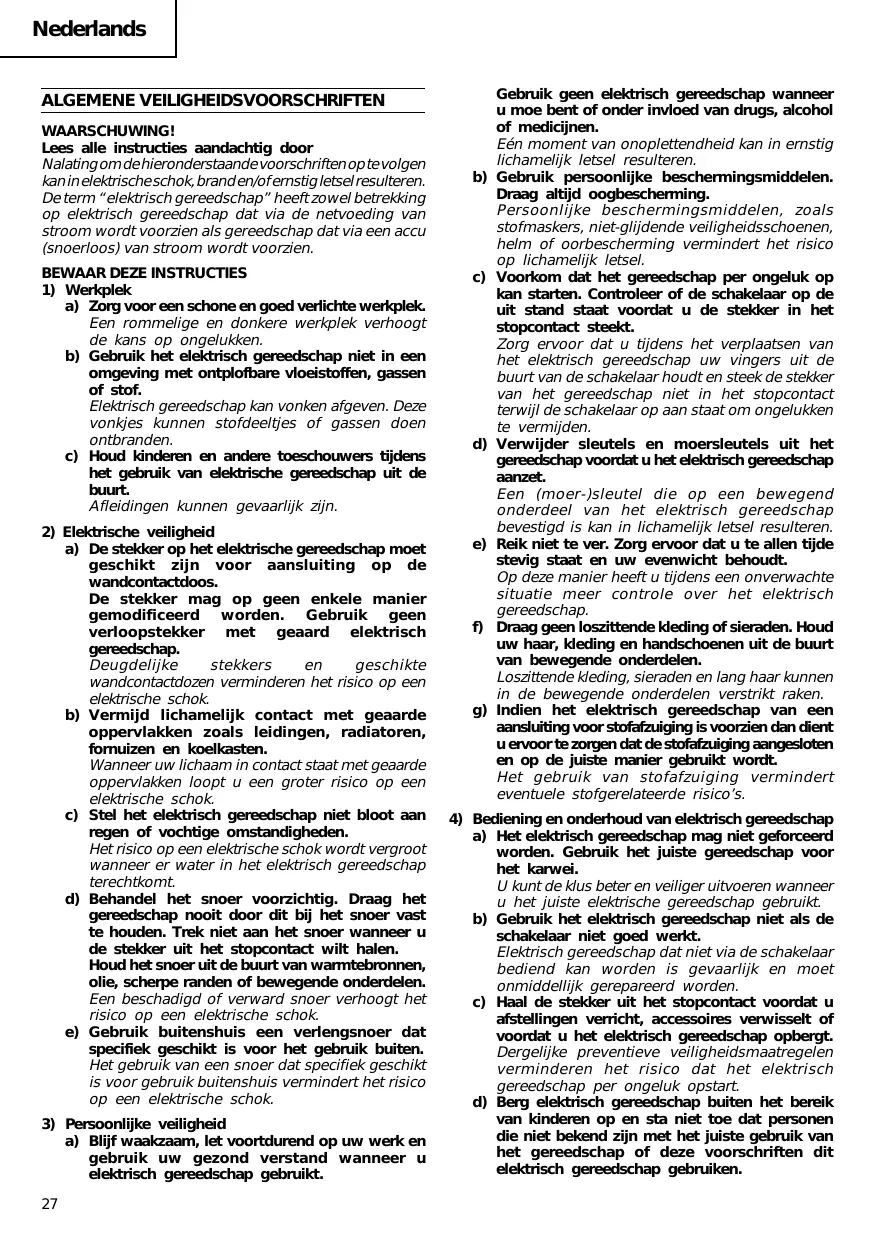

Nederlands ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle instructies aandachtig door Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

BEWAAR DEZE INSTRUCTIES

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige en donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel. Voorkom dat het gereedschap per ongeluk op kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden. Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Nederlands Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VOORZORGSMAATREGELEN BIJ GEBRUIK

• Dit apparaat heeft een motor met groot vermogen. Als het apparaat continu bij lage snelheid gebruikt wordt, betekent dit een extra belasting voor de motor, hetgeen kan resulteren in het vastlopen van de motor. Gebruik het elektrisch gereedschap tijdens gebruik altijd zodanig dat het zaagblad niet in het werkstuk vastraakt. Stel de bladsnelheid altijd zodanig in dat het apparaat gemakkelijk zaagt. TECHNISCHE GEGEVENS Voltage (verschillend van gebied tot gebide)* Opgenomen vermogen* Max. Zaagdiepte Aantal slagen onbelast Slaglengte Laagste zaagstraal Gewicht (zonder kabel) (110V, 115V, 120V, 127V, 220V, 230V, 240V) 720W Hout 110 mm Vloeistaal 10 mm 850 – 3000min–1 26 mm 25 mm 2,2 kg *Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. STANDAARD TOEBEHOREN TOEPASSINGSGEBIEDEN (1) Zaagbladen (nr. 41) p. 1
• Zie Tabel 1 voor gebruik van de zaagbladen. (2) Inbussleutel p. 1
• (3) Anti-splinterstuk p. 1
• (4) Stof-verzamel p. 1
• (5) Spaankast De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. 䡬 Het zagen van verschillende timmerhoutsoorten 䡬 Het zagen van vloeistalen platen, aluminium platen en koperen platen 䡬 Het zagen van kunsthars, zoals phenolhars en vinylchloride 䡬 Het zagen van dun en zacht 䡬 Het zagen van roestvrij staal (met zaagblad 97) p. 1

VOOR BEGIN VAN HET WERK

EXTRA TOEBEHOREN ... los te verkrijgen (1) Diverse typen bladen Zie Tabel 1 voor gebruik vande zaagbladen. (2) Geleider (3) Onder-voetplaat (4) Werkbank (Model TR12-B) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Controleren of de netschakelaar op „UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Vrijgekomen stof tijdens het zagen

De stof die tijdens het zagen vrijkomt kan de gezondheid van de gebruiker benadelen. Wij adviseren dat u de volgende voorzorgsmaatregelen neemt. a) Draag een stofmasker b) Gebruik een externe stofverzamelaar Wanneer u een externe stofverzamelaar gebruikt, dan moet de adapter op de slang van de stofverzamelaar worden aangesloten.

5. Verwisselen van bladen

(1) Open de hendel tot aan de aanslag. (Afb. 1-I) (2) Verwijder het huidige blad. (3) Breng het nieuwe blad in de bladhouder tot aan de aanslag. (Afb. 1-II) (4) Sluit de hendel. (Afb. 1-III) LET OP: 䡬 U moet de stroom UIT schakelen en de stekker uit het stopcontact halen voor u de bladen gaat verwisselen. 䡬 Open de hendel niet wanneer de plunjer nog beweegt. OPMERKING: 䡬 Controleer of de uitsteeksels van het blad goed in de bladhouder zitten. (Afb. 2) 䡬 Controleer of het blad in de groef van de rol valt. (Afb.

6. Het instellen van de arbeidssnelheid van het zaagblad

Deze decoupeerzaag is uitgerust met een elektrisch regelingscircuit hetgeen traploze snelheidsregeling mogelijk maakt. Draai de schijf, getoond in Afb. 4, om de snelheid in te stellen. Wanneer de schijf op „1” is gezet, funktioneert de zaag met de minimum snelheld (850min–1). Wanneer de schijf op „5” is gezet, funktioneert de zaag met de maximum snelheid (3000min–1). Stel de snelheid overeenkomstig de te behandelen materialen en de werkingsefficientie in. LET OP: Bij lage draaisnelheden (instelling: 1 of 2), kan geen hout gezaagd worden met een dikte van 10 mm of meer of staal met een dikte van 1 mm of meer.

7. Instellen van de baanfunktie

(1) Deze decoupeerzaag is voorzien van een pendelfunctie waarbij het zaagblad voor- en achterwaarts beweegt, en op en neer. Zet de omstelknop die wordt aangetoond in Afb. 5 op „0” om de baanfunktie te minimalizeren (het zaagblad beweegt slechts op en neer). De baanfunktie kan worden gekozen in vier stappen van „0” to „III”. (2) Verminder de baanfunktie voor harde materialen, zoals staalplaat, enz. Verhoog de baanfunktie om de werkingsefficientie te verhogen voor de zachte materialen, zoals hout, platic, enz. Verminder de baanfunktie voor het nauwkeurig zagen.

8. Zagen van roestvrije staalpalten

Deze decoupeerzaag kan roestvrij stalen platen zagen indien uitgerust met een No. 97 zaagblad. Lees zorgvuldig de paragraaf „Betreffende het zagen van roestvrije staalplaten” voor de juiste werkwijze.

Door bij het zagen van hout het anti-splinterstuk te gebruiken, kunt u het splinteren van het oppervlak tegengaan. Steek het anti-splinterstuk op de voetplaat en druk het stevig vast. (Zie Afb. 6)

Deze beveiliging voorkomt dat spaanders en splinters in het rond geslingerd worden en verbetert de effectiviteit van de stofzak. Steek de spaankast tussen de voetplaat en de hendel en druk vast. (Afb. 7) Wanneer u de spaankast verwijdert, dient u de knop aan beide zijden vast te pakken en voorzichtig te openen tot deze van de decoupeerzaag kan worden gehaald. (Afb. 8) OPMERKING: De spaankast kan bij het zagen van metaal als het ware gezandstraald worden.

Met de onder-voetplaat (staal) vermindert u de kans op krassen van de aluminium voetplaat, vooral bij het zagen van metaal. Met de onder-voetplaat (kunststof) vermindert u de kans op krassen van het werkoppervlak. Bevestig de onder-voetplaat aan de onderkant van de voetplaat met de 4 meegeleverde schroeven.

12. Lampje aanzetten.

Druk de schakelaar in om het lampje aan te zetten. Laat de schakelaar los om het lampje uit te zetten. WAARSCHUWING: Kijk niet rechtstreeks naar het licht of de lichtbron. ZAGEN LET OP: 䡬 Om te voorkomen dat het blad loskomt en dat de plunjer beschadigd raakt of te snel verslijt, moet u ervoor zorgen dat het oppervlak van de basisplaat het werkstuk raakt terwijl u aan het zagen bent.

1. Zagen met de parallelgeleider

Wanneer u een rechte lijn wilt zagen, kunt u het beste eerst een lijn aftekenen en deze volgen bij het zagen. Met de geleider (los verkrijgbaar) kunt u gemakkelijk in een rechte lijn zagen. (1) Draai de bout van de voetplaat los met de inbussleutel. (Afb. 9) (2) Doe de voetplaat helemaal naar voren (Afb. 10) en draai de bout van de voetplaat weer vast. (3) Bevestig de geleider door deze in het bevestigingsgat in de voetplaat te steken en draai de M5 bout vast. (Afb.11) (4) Zet de pendelinstelling op „0”. OPMERKING: Om accuraat te kunnen zagen met de geleider (Afb. 11), moet de pendelinstelling op „0” gezet worden.

2. Het zagen van kromme lijnen

Bij het zagen van een kleine cirkelboog wordt de snelheid, waarmee de machine naar voren schuift, verminderd. Wanneer de machine te snel naar voren geschoven wordt, zou dat tot een breuk van het zaagblad kunnen leiden.

3. Het zagen van cirkels of een cirkelboog

De geleider is ook handig bij het zagen van cirkels. Nadat u de geleider heeft bevestigd op de hierboven beschreven manier, kunt u een spijker of schroef in Nederlands uw werkstuk vastmaken door het gat in de geleider en deze zo als spil gebruiken bij het zagen van een cirkel. (Afb. 12) OPMERKING: Het zagen in een cirkel moet zo veel mogelijk gebeuren met het blad verticaal ten opzichte van het ondervlak van de voetplaat.

4. Het zagen van metaal

(1) Zet de snelheidsinstelling tussen „3” en „4”. (2) Zet de pendelinstelling op „0” of „I”. (3) Gebruik altijd de juiste zaagvloeistof (zaagolie, sop enz.). Wanneer u geen zaagvloeistof heeft, kunt u vet aanbrengen op de achterzijde van het te zagen materiaal.

5. Het zagen van gaten

(1) In bestekhout De zaagrichting in één lijn brengen met de richting van de houtvezel. Men zaagt stap voor stap, tot er in het midden van het hout een venster ontstaan is. (Afb. 13) (2) In overige materialen Bij het zagen van een venster in ander materiaal dan hout boort men eerst met een boormachine of soortgelijk gereedschap een gat voor, van waaruit men begint te zagen.

De voetplaat kan naar beide zijden maximaal 45° kantelen zodat u onder een hoek kunt zagen. (Afb. 14) (1) Draai de bout van de voetplaat los met de inbussleutel die zich op de voetplaat bevindt en doe de voetplaat helemaal naar voren. (Afb. 9, 10) (2) Breng de gewenste hoek op de schaal (van 0 t/m 45 graden in stappen van 15 graden) op het halfcirkelvormige deel van de voetplaat in lijn met het [ ] merkteken op de behuizing. (Afb. 15) (3) Draai de M5 bout weer vast. (Afb. 9) (4) Zet de pendelinstelling op „0”. OPMERKING: U kunt niet onder een hoek zagen wanneer de spaankast of de stofkap is bevestigd.

AANSLUITING OP DE REINIGER

Door een reiniger (los verkrijgbaar) te gebruiken via de stofzak en de adapter (los verkrijgbaar) kan het meeste zaagsel en stof worden verzameld. (1) Haal de inbussleutel van de voetplaat. (2) Doe de voetplaat helemaal naar voren. (Afb. 9, 10) (3) Bevestig de spaankast. (4) Sluit de stofzak en de adapter aan. (Afb. 16) (5) Sluit de adapter aan op de neus van de reiniger. (Afb. 16) (6) Doe de stofzak in het gat aan de achterkant tot de haak in de inkeping valt. (Afb. 17) (7) Druk de haak in om de stofzak te kunnen verwijderen. NB: Draag een stofmasker, wanneer beschikbaar.

BETREFFENDE HET ZAGEN VAN ROESTVRIJE

STAALPLATEN LET OP: Om te voorkomen dat het blad loskomt en dat de plunjer beschadigd raakt of te snel verslijt, moet u ervoor zorgen dat het oppervlak van de basisplaat het werkstuk raakt terwijl u aan het zagen bent. Bij het zagen van roestvrije staalplaten, diet u het apparaat in te stellen, zoals hieronder beschreven staat:

1. Instellen van de snelheid

Zaagbladen Dikte van het materiaal Wijzerschaal Nr. 97 1,5 – 2,5 mm Midderlste proefstand tusen de schalen „2” en „3” OPMERKING: Het aflezen van de wijzerschaal dient alleen voor referentie. Naarmate de snelheid, hoger is, wordt het materiaal sneller gezaagd. De levensduur van het zaaglad wordt hierdoor echter wel verkort. Wanneer de zaagsnelheid te laag is, duurt het zagen langer, maar de levensduur van het zaagblad wordt hierdoor verlengd. Maak de instellingen naar eigen voorkeur.

2. Zet de draai-positie op „0”

OPMERKING: 䡬 Gebruik tijdens het zagen zaagvloeistof (zaagvloeistof op oliebasis) om de levensduur van het zaagblad te verlengen.

KEUZE VAN DE ZAAGBLADEN

䡬 Standaard toebehoren Om een maximaal prestatievermogen en goede resultaten te bereiken is het erg belangrijk het juiste zaagblad te kiezen, dat het beste geschikt is voor de soort en dikte van het te zagen materiaal. Drie soorten zaagbladen worden als standaard toebehoren bijgeleverd. Het nummer van het zaagblad is in de nabijheid van de houder van elk zaagblad ingegraveerd. Het geschikte zaagblad wordt aan de hand van Table. 1 gekozen.

OPBERGEN VAN DE INBUSSLEUTEL

De inbussleutel kan opgeborgen worden in de zaagtafel (zie Afb. 18).

ONDERHOUD EN INSPICTIE

1. Inspectie van de zaagbladen

Het verder gebruiken van stompe of beschadigde zaagbladen leid tot een verminderde zaagmoet worden prestatie en kan een overbelasting van de motor veroorzaken. Het zaagblad vernieuwd, wanneer een bovenmatige slijtage vastgesteld wordt.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/ of met olie of water bevochtigd wordt.

4. Inspecteren van de koolborstels

Met het oog op uw veiligheid en om elektrische schokken te voorkomen, mag inspectie en vervanging van de koolborstels ALLEEN uitgevoerd worden door een ERKEND HITACHI SERVICE-CENTRUM.

5. Vervangen van het stroomsnoer

Als het stroomsnoer van het gereedschap beschadigd raakt, moet het gereedschap aan een erkend Hitachi Service-centrum worden geretourneerd om het stroomsnoer te laten vervangen.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. OPMERKING: Op grond van het voortdurende research-en ontwikkelings-programma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 97 dB (A) Gemeten A-gewogen geluidsdrukniveau: 86 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Typische gewogen effektieve versnellingswaarde: 5,6 m/s2 (CJ110MV), 5,2 m/s2 (CJ110MVA). Table. 1 Lijst van geschikta zaagbladen Te zagen materiaal Zaagbladen Materiaalkaliteit Algemeen bestekhout Bestekhout Fineerplaten Stalen platen Metalen Non-ferro Plastic Vloeistalen platen Roestvrije staalplaat Aliminium, koper, messing Aluminium raamwerk Phenolhars, melaminehars, etc. Vinylchloride, acryhars, etc. Geschuimd polyethleen, geschuimd styrol Karton, golfkarton Houtverzelmateriaal Hardboard Vezelplaat nr. 1 nr. 1 nr. 11 nr. 12, nr. 15 nr. 16, nr. 21 nr. 22 nr. 41 nr. 97 (Lang) (Superlang)

Dikte van het materiaal (mm) Onder Onder 10 ∼ Onder 10 ∼ 10 ∼

1,5 ∼ 2,5 3 ∼ Onder Onder

Modelnummer Serienummer Datum van aankoop Naam en adres van de gebruiker Naam en adres van de handelaar (Stempel a.u.b. naam en adres vande de handelaar)
