KNA-G421 - Système de navigation GPS KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de navigation GPS
Marque	KENWOOD
Modèle	KNA-G421
Dimensions (H x l x L)	30 mm x 120 mm x 117 mm
Poids	184 g
Tension de fonctionnement	9,5 V à 25 V CC (négatif à la masse)
Consommation courante	0,13 A (max 1 A) sous 13 V
Température de fonctionnement	-15 °C à 70 °C
Température de stockage	-40 °C à 85 °C
Récepteur GPS	SiRF STAR III haute sensibilité
Fréquence GPS	1 575,42 MHz
Précision de position (GPS)	< 10 mètres (typique)
Précision DGPS (WAAS)	< 5 mètres (typique)
Temps d'acquisition à chaud	< 1 seconde
Temps d'acquisition à froid	< 38 secondes
Fréquence de mise à jour	1 fois par seconde
Antenne GPS	Externe, nécessite surface métallique min. 60 x 60 mm
Stockage des cartes	Mémoire interne non amovible + carte SD amovible
Connecteurs	Alimentation, antenne GPS, logement SD, Mini-B pour récepteur FM trafic
Fusible	2 A (pour câbles rouge et jaune)
Accessoires inclus	Antenne GPS, plaque métallique, vis, colliers
Installation	À l'intérieur ou à l'extérieur du véhicule, horizontal, avec vue dégagée sur le ciel
Sécurité	Ne pas ouvrir le boîtier, ne pas installer soi-même, utiliser des câbles de 0,75 mm² min.
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Fusibles remplaçables (2 A) ; contacter un revendeur Kenwood pour toute réparation

FOIRE AUX QUESTIONS - KNA-G421 KENWOOD

Comment installer l'antenne GPS du KNA-G421 ?

L'antenne GPS doit être installée horizontalement, avec un accès dégagé au ciel. Placez-la sur une surface métallique (toit du véhicule ou plaque incluse) pour une réception optimale. À l'intérieur, installez-la près d'une fenêtre en verre (pas de métal). Utilisez l'adhésif de la plaque pour fixer solidement.

Combien de temps faut-il pour que le GPS acquière les signaux la première fois ?

La première acquisition peut prendre plusieurs minutes. Assurez-vous d'être en extérieur, loin des bâtiments élevés ou des arbres. Après cette première fois, l'acquisition est plus rapide (< 1 s à chaud).

Puis-je installer moi-même le KNA-G421 ?

Il est déconseillé d'installer ou de réparer l'appareil vous-même si vous n'avez pas d'expérience en électronique automobile, en raison du risque de choc électrique et d'incendie. Consultez un installateur professionnel.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez un fusible de 2 A pour les câbles rouge et jaune. Déconnectez le faisceau avant remplacement. Assurez-vous que les câbles ne se touchent pas pour éviter un court-circuit.

Que faire si l'appareil émet de la fumée ou une odeur bizarre ?

Mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood. N'essayez pas de l'ouvrir ou de le réparer vous-même.

Quelle tension d'alimentation est requise ?

Le KNA-G421 fonctionne sur une tension de 9,5 V à 25 V CC, avec une masse négative (12 V CC typique des véhicules). Utilisez un fusible de 2 A sur le câble d'alimentation.

Le GPS fonctionne-t-il à l'intérieur du véhicule ?

Oui, mais il faut placer l'antenne près d'une fenêtre en verre, car les signaux GPS traversent le verre mais pas le métal. Évitez les endroits bloqués par le toit métallique.

Quels accessoires sont inclus avec le KNA-G421 ?

L'emballage contient l'antenne GPS, une plaque de métal avec adhésif, des vis, des colliers de câble et le faisceau d'alimentation. La carte SD avec City Navigator est préchargée.

Comment entretenir le système de navigation ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'exposition à la lumière directe du soleil, à une chaleur ou une humidité excessive.

Puis-je utiliser une antenne GPS autre que celle fournie ?

L'antenne fournie est optimisée pour l'appareil. Si vous utilisez une antenne tierce, assurez-vous qu'elle est compatible avec le connecteur et qu'elle nécessite une surface métallique d'au moins 60 x 60 mm pour une bonne réception.

MODE D'EMPLOI KNA-G421 KENWOOD

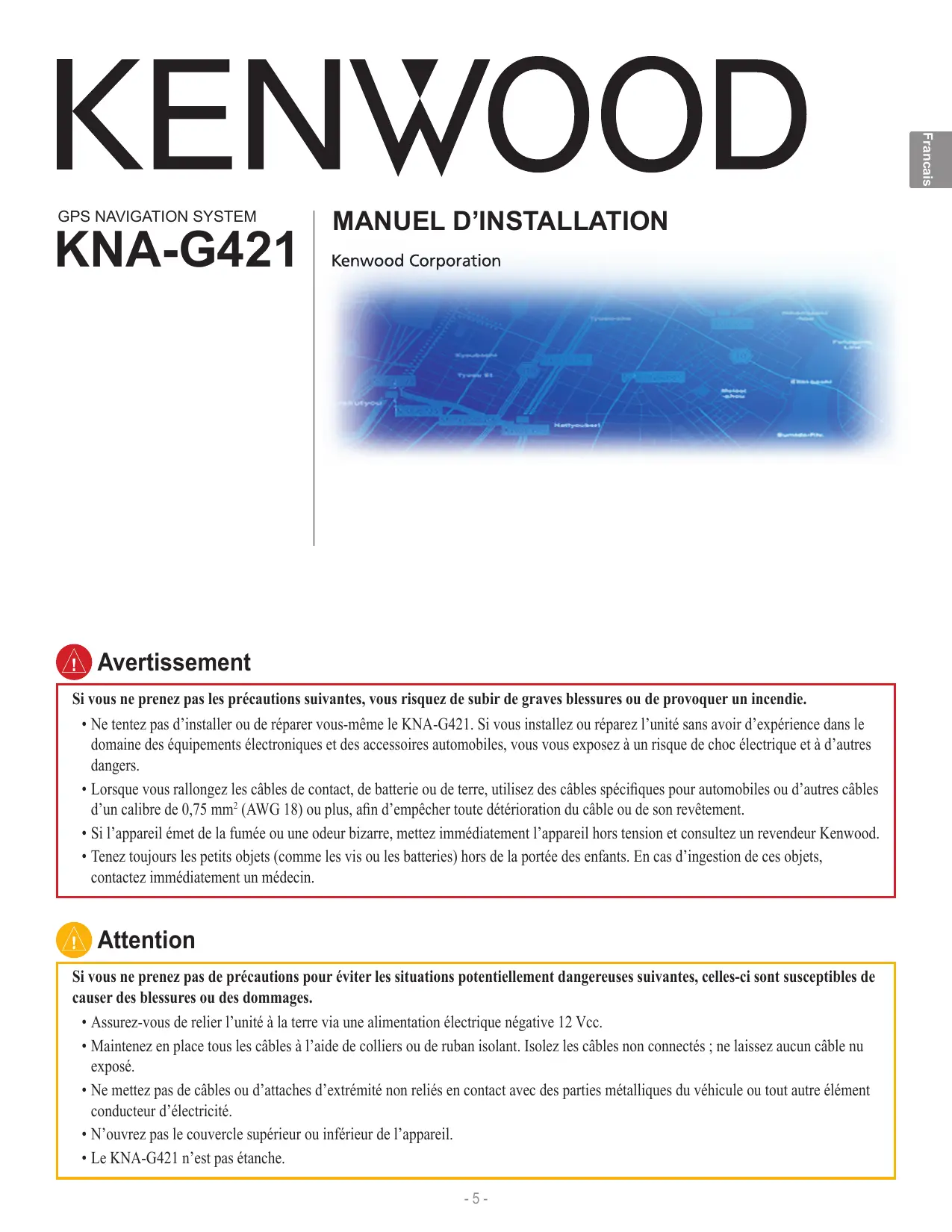

Si vous ne prenez pas les précautions suivantes, vous risquez de subir de graves blessures ou de provoquer un incendie.

• Ne tentez pas d'installer ou de réparer vous-même le KNA-G421. Si vous installez ou réparez l'unité sans avoir d'expérience dans le domaine des équipements électroniques et des accessoires automobiles, vous vous exposez à un risque de choc électrique et à d'autres dangers.
• Lorsque vous rallongez les câbles de contact, de batterie ou de terre, utilisez des câbles spécifiques pour automobiles ou d'autres câbles d'un calibre de 0,75 mm ^2 (AWG 18) ou plus, afin d'empêcher toute détérioration du câble ou de son revêtement.
• Si l'appareil émet de la fumée ou une odeur bizarre, mettez immédiatement l'appareil hors tension et consultez un revendeur Kenwood.
• Tenez toujours les petits objets (comme les vis ou les batteries) hors de la portée des enfants. En cas d'ingestion de ces objets, contactez immédiatement un médecin.

Attention

Si vous ne prenez pas de précautions pour éviter les situations potentiellement dangereuses suivantes, celles-ci sont susceptibles de causer des blessures ou des dommages.

• Assurez-vous de relier l'unité à la terre via une alimentation électrique négative 12 Vcc.
• Maintenez en place tous les câbles à l'aide de colliers ou de ruban isolant. Isolez les câbles non connectés ; ne laissez aucun câble nu exposé.
• Ne mettez pas de câbles ou d'attaches d'extrémité non reliés en contact avec des parties métalliques du véhicule ou tout autre élément conducteur d'électricité.
• N'ouvrez pas le couvercle supérieur ou inférieur de l'appareil.
  • Le KNA-G421 n'est pas étanche.

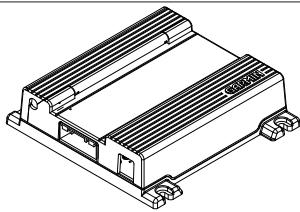

Eléments inclus

Antenne GPS et plaque de métal

Installation de l'unité principale

Utilisez les vis ou les fermetures autoagrippantes incluses afin d'installer l'unité principale dans le véhicule. Sélectionnez un emplacement permettant d'accéder au logement de cartes SD de l'unité. Assurez-vous de placer l'unité bien horizontalement (à plat) et de bien la fixer en place afin de permettre un fonctionnement optimal.

Attention

• N'installez pas l'unité à un emplacement exposé à la lumière directe du soleil, à une chaleur ou à une humidité excessive, et maintenez-la à l'abri de la poussière et de tout liquide. Utilisez exclusivement les vis fournies. L'utilisation de vis non adéquates risquerait d'endommager l'unité.
• Contrôlez la présence éventuelle de câbles ou d'autres pièces sous le tapis de sol avant de le découper.

Installation de l'antenne GPS

Attention

• Ne pas peindre l'antenne pour ne pas détériorer ou empêcher la réception des signaux.
• Enlevez tout objet ou amas de neige etc. du sommet de l'antenne pour ne pas réduire la réception.
• Ne tirez pas le câble pendant la dépose de l'antenne ou le réglage de sa position pour ne pas provoquer un court-circuit ou à casser le câble.
• L'adhésif permanent au dos de la plaque de métal est extrêmement difficile à enlever une fois que la plaque est installée.

L'antenne GPS peut être installée à l'intérieur ou à l'extérieur du véhicule. Elle doit être installée horizontalement pour optimiser la réception GPS. L'antenne GPS doit avoir un accès dégagé au ciel. Si vous installez l'antenne à l'intérieur du véhicule, placez-la près d'une fenêtre ; les signaux GPS traversent le verre mais pas le métal. Reportez-vous à l'illustration sur la page suivante pour avoir un aperçu des emplacements recommandés pour l'installation de l'antenne. Placez l'antenne GPS sur une surface métallique, comme le toit de votre véhicule, pour obtenir une réception optimale. Si aucune surface métallique n'est disponible, installez l'antenne GPS sur la plaque de métal fournie. Pour plus d'informations, consultez la page suivante.

Installation des accessoires optionnels

Pour plus d'informations sur l'installation du récepteur FM d'informations sur le trafic (comme le GTM 10), reportez-vous au guide d'installation du récepteur concerné.


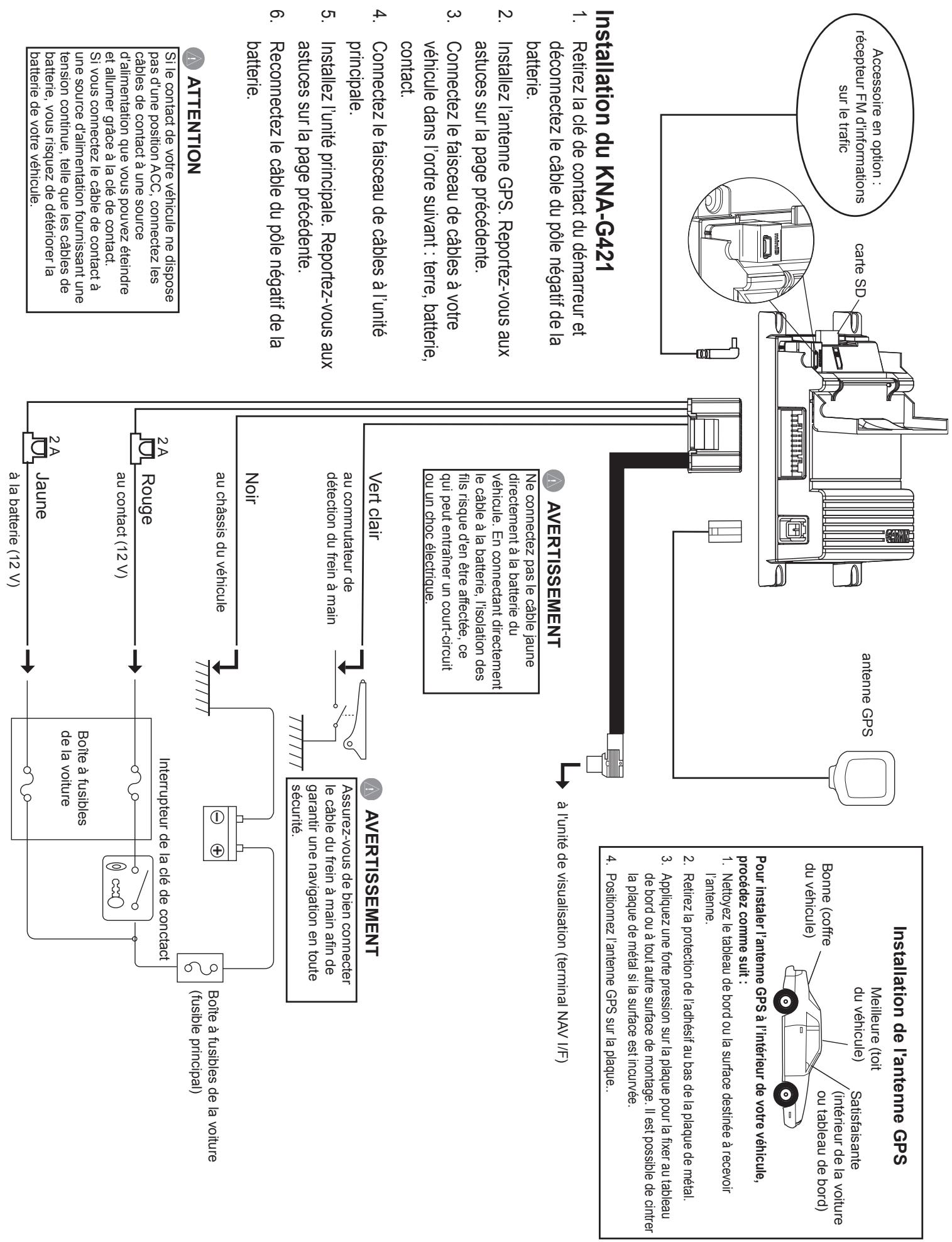

    S["Retirez la clé de contact du démarreur et déconnectez le câble du pôle négatif de la batterie."] --> T["Connectez le faisceau de câbles à votre véhicule dans l'ordre suivant : terre, batterie, contact."]
    T --> U["Connectez le faisceau de câbles à l'unité principale."]
    U --> V["Reconnectez le câble du pôle négatif de la batterie."]
    W["Assurez-vous de bien connecter le câble du frein à main afin de garantir une navigation en toute sécurité."] --> X["Interrupteur de la clé de contact"]
    X --> Y["Boîte à fusibles de la voiture (fusible principal)."]
    Z["Pour installer l'antenne GPS à l'intérieur de votre véhicule, procédez comme suit :"] --> AA["Retirez la protection de l'adhésif au bas de la plaque de métal."]
    AA --> AB["Appliquez une forte pression sur la plaque pour la fixer au tableau de bord ou à tout autre surface de montage. Il est possible de cintrer la plaque de métal si la surface est incurvée."]
    AC["Positionnez l'antenne GPS sur la plaque.."] --> AD["Pour installer l'antenne GPS à l'intérieur de votre véhicule, procédez comme suit :"]

Acquisition de signaux GPS

Lorsque vous allumez le KNA-G421 pour la première fois, vous devez attendre que le système acquière des signaux satellites.

Cette opération peut prendre plusieurs minutes. Assurez-vous que votre véhicule se trouve en extérieur dans une zone dégagée dépourvue de bâtiments élevés ou d'arbres afin de faciliter l'acquisition. Une fois que le système a acquis les signaux satellites pour la première fois, cette acquisition se fait plus rapidement à chaque utilisation ultérieure.

Changement des fusibles

Si vous devez remplacer un fusible au niveau des câbles rouge ou jaune, assurez-vous que ceux-ci n'entrent pas en contact, afin d'éviter un court-circuit. Remplacez ensuite le fusible usagé par un nouveau fusible de 2 ampères.

Attention

Lors du remplacement d'un fusible, utilisez uniquement un nouveau fusible présentant les caractéristiques recommandées. L'utilisation d'un fusible présentant des caractéristiques différentes risque d'entraîner un dysfonctionnement de votre unité. Déconnectez le faisceau de câbles avant de remplacer un fusible, afin d'éviter tout court-circuit.

Spécifications

Généralités

Température de fonctionnement :	de -15°C à 70°C
Température de stockage :	de -40°C à 85°C
Tension de fonctionnement :	de 9,5 V à 25 V
Consommation courante :	en général de 0,13 A sous 13 V (max. 1 A sous 13 V)
Courant alternatif hors courant :	en général 60 μA sous 13 V
Dimensions :	30 mm H x 120 mm l x 117 mm L
Poids :	184 g
Stockage des cartes :	mémoire interne non amovible et carte SD amovible facultative (données cartographiques City NavigatorTM préchargées).
Connecteurs :	système/alimentation, antenne GPS, logement de carte SD, Mini-B pour récepteur FM d'informations sur le trafic optionnel.

Navigation

Récepteur :	SiRF STAR III GPS à haute sensibilité
Fréquence :	1 575,42 MHz
Durées d'acquisition* :
Chaud :	< 1 s
Froid :	< 38 s
AutoLocate®:	< 45 s
	*En moyenne, pour un récepteur fixe par beau temps
Fréquence de mise à jour :	1/seconde en continu
Précision GPS :	Position : < 10 mètres, type
	Rapidité : RMS de 0,05 mètre/seconde
Précision DGPS (WAAS) :	Position : < 5 mètres, type
	Rapidité : RMS de 0,05 mètre/seconde

Antenne : Une antenne GPS externe nécessite une surface métallique de 60 mm x 60 mm au minimum (par exemple un toit de voiture ou la plaque de métal fournie). Plus la surface de montage métallique est large, plus la réception GPS est bonne.
