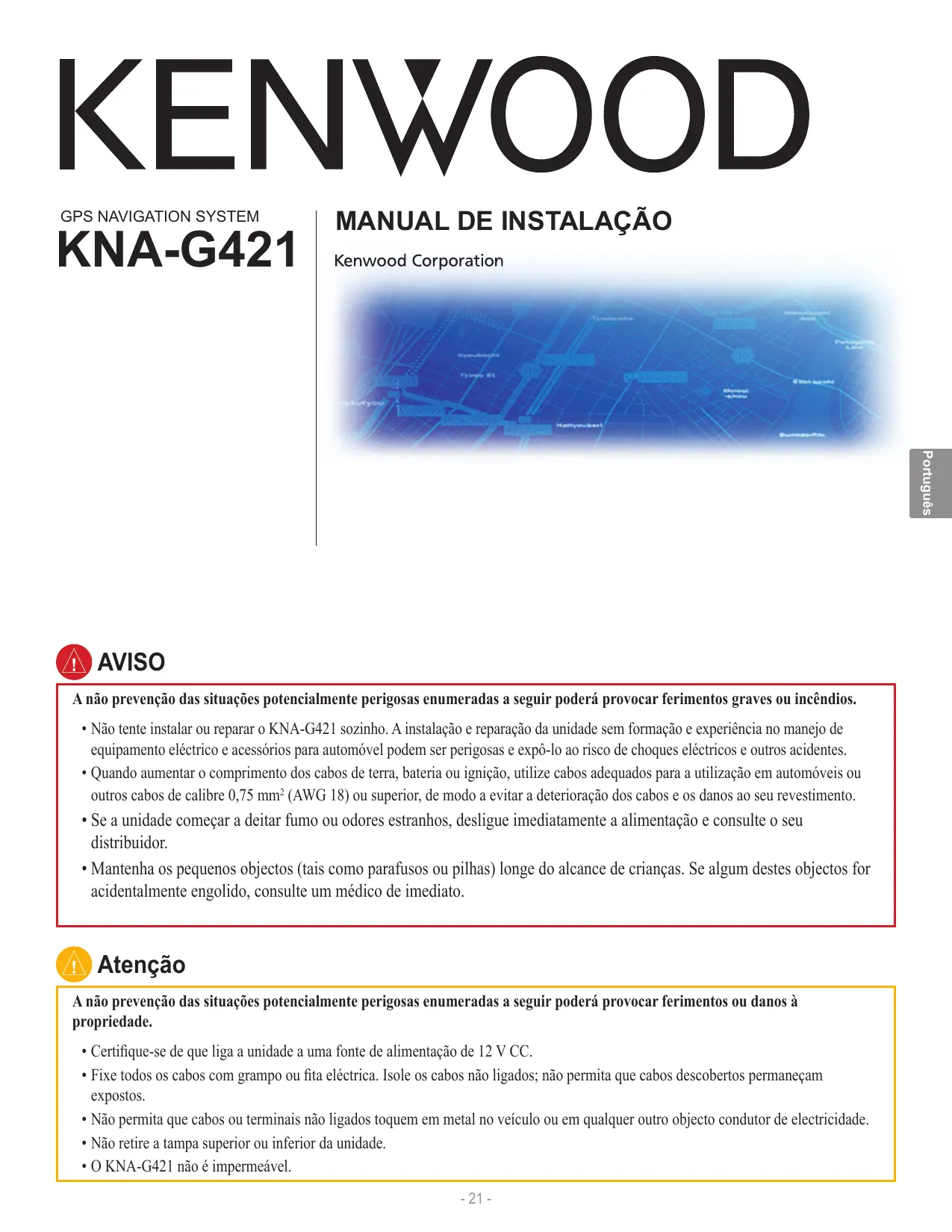

AVISO A não prevenção das situações potencialmente perigosas enumeradas a seguir poderá provocar ferimentos graves ou incêndios. • Não tente instalar ou reparar o KNA-G421 sozinho. A instalação e reparação da unidade sem formação e experiência no manejo de equipamento eléctrico e acessórios para automóvel podem ser perigosas e expô-lo ao risco de choques eléctricos e outros acidentes. • Quando aumentar o comprimento dos cabos de terra, bateria ou ignição, utilize cabos adequados para a utilização em automóveis ou outros cabos de calibre 0,75 mm2 (AWG 18) ou superior, de modo a evitar a deterioração dos cabos e os danos ao seu revestimento.

• Se a unidade começar a deitar fumo ou odores estranhos, desligue imediatamente a alimentação e consulte o seu distribuidor. • Mantenha os pequenos objectos (tais como parafusos ou pilhas) longe do alcance de crianças. Se algum destes objectos for acidentalmente engolido, consulte um médico de imediato.

Atenção A não prevenção das situações potencialmente perigosas enumeradas a seguir poderá provocar ferimentos ou danos à propriedade. • Certifique-se de que liga a unidade a uma fonte de alimentação de 12 V CC. • Fixe todos os cabos com grampo ou fita eléctrica. Isole os cabos não ligados; não permita que cabos descobertos permaneçam expostos. • Não permita que cabos ou terminais não ligados toquem em metal no veículo ou em qualquer outro objecto condutor de electricidade. • Não retire a tampa superior ou inferior da unidade. • O KNA-G421 não é impermeável. - 21 -

fechos de abertura fácil (2)

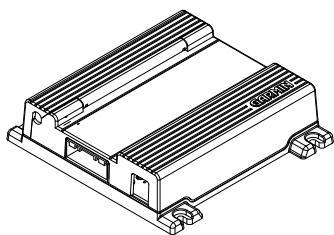

Instalação da unidade principal

Utilize os parafusos ou fechos de abertura fácil fornecidos para montagem da unidade no veículo. Seleccione um local que lhe permita aceder à ranhura de cartão SD da unidade. Certifique-se de que coloca a unidade na posição horizontal e fixe-a bem para obter o melhor desempenho.

Atenção • Não instale a unidade num local onde esteja exposta os raios directos do sol, a calor ou humidade excessivos, ao pó, derrames ou líquidos. Apenas utilize os parafusos fornecidos. Se utilizar os parafusos incorrectos, poderá danificar a unidade. • Verifique a existência de cabos ou outras peças debaixo do revestimento do solo antes de cortá-lo.

Instalação da antena GPS Atenção • Não pinte a antena. Isso pode dificultar ou impedir a recepção dos sinais. • Retire qualquer objecto próximo, neve acumulada, etc., do topo da antena. A intensidade do sinal recebido será reduzida. • Não puxe pelo cabo ao retirar a antena ou quando ajusta a sua posição. Isto poderá causar um curto-circuito nos fios ou o seu rompimento. • O adesivo permamente na parte posterior da placa metálica é extremamente difícil de remover depois de ser instalado.

A antena GPS pode ser instalada no interior ou exterior do veículo. Deverá ser colocada na horizontal para garantir a melhor recepção de dados GPS. O campo de visão (do céu) da antena GPS deverá estar desimpedido. Se a instalar no interior do veículo, coloque-a junto à janela; os sinais GPS atravessam o vidro, mas não o metal. Consulte a imagem na página seguinte, referente aos locais recomendados para instalação da antena. Coloque a antena GPS numa superfície metálica, tal como o tejadilho do seu veículo, para melhor recepção. Se não tiver uma superfície metálica disponível, monte a antena GPS na placa metálica incluída. Consulte a página seguinte para obter mais instruções.

Instalação dos acessórios opcionais

Para obter informação acerca da instalação do receptor FM de informação de trânsito (tal como o GTM 10), consulte o Manual de Instalação fornecido com o receptor de informação de trânsito.

Acessório opcional: receptor FM de informação de trânsito

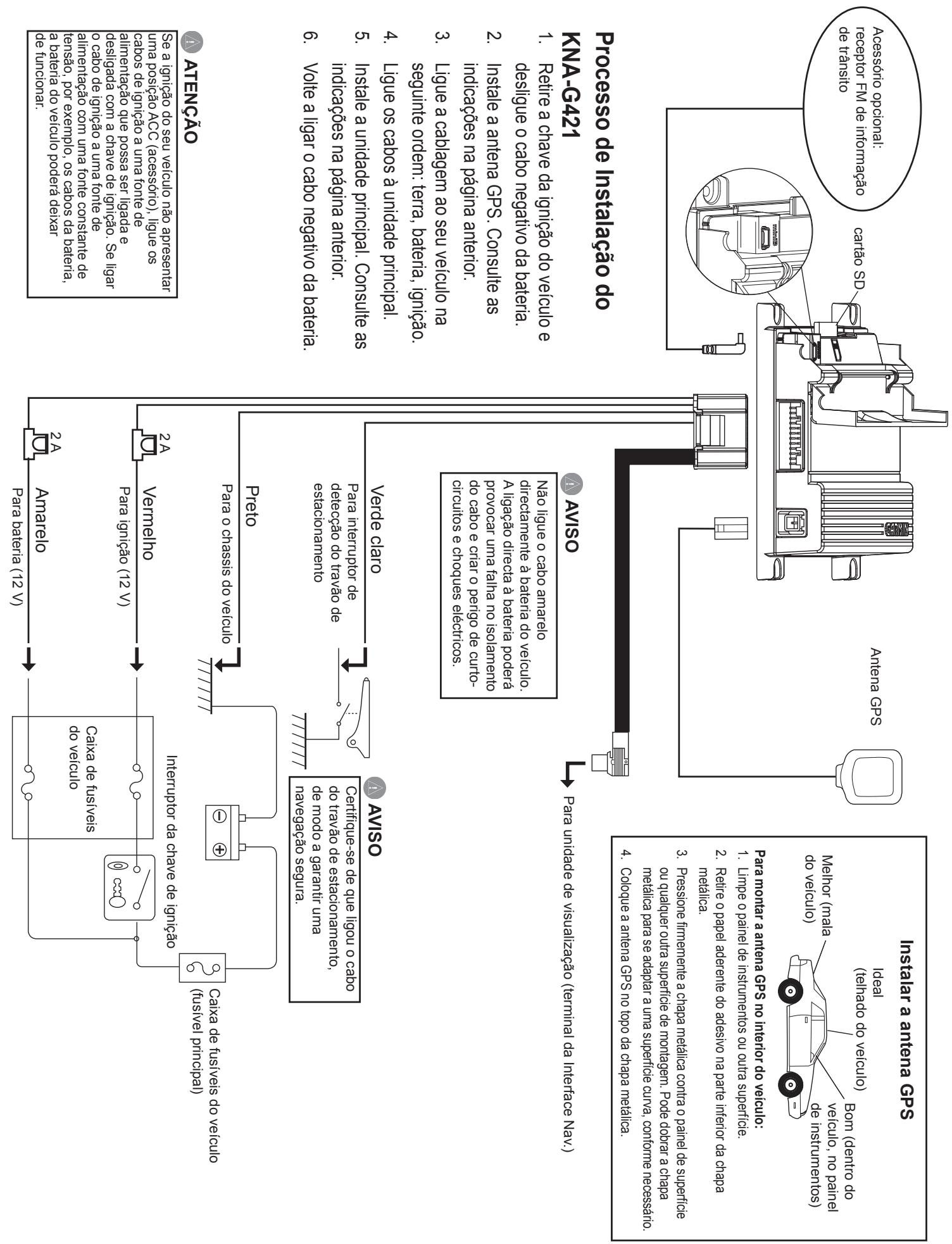

cartão SD Processo de Instalação do KNA-G421 1. Retire a chave da ignição do veículo e desligue o cabo negativo da bateria. 2. Instale a antena GPS. Consulte as indicações na página anterior. 3. Ligue a cablagem ao seu veículo na seguinte ordem: terra, bateria, ignição. 4. Ligue os cabos à unidade principal. 5. Instale a unidade principal. Consulte as indicações na página anterior. 6. Volte a ligar o cabo negativo da bateria.

ATENÇÃO Se a ignição do seu veículo não apresentar uma posição ACC (acessório), ligue os cabos de ignição a uma fonte de alimentação que possa ser ligada e desligada com a chave de ignição. Se ligar o cabo de ignição a uma fonte de alimentação com uma fonte constante de tensão, por exemplo, os cabos da bateria, a bateria do veículo poderá deixar de funcionar.

Para o chassis do veículo

Para interruptor de detecção do travão de estacionamento

Melhor (mala do veículo)

Instalar a antena GPS Ideal (telhado do veículo)

Bom (dentro do veículo, no painel de instrumentos)

Para montar a antena GPS no interior do veículo: 1. Limpe o painel de instrumentos ou outra superfície.

2. Retire o papel aderente do adesivo na parte inferior da chapa metálica.

3. Pressione firmemente a chapa metálica contra o painel de superfície ou qualquer outra superfície de montagem. Pode dobrar a chapa metálica para se adaptar a uma superfície curva, conforme necessário.

4. Coloque a antena GPS no topo da chapa metálica.

Para unidade de visualização (terminal da Interface Nav.)

AVISO Caixa de fusíveis do veículo (fusível principal)

Certifique-se de que ligou o cabo do travão de estacionamento, de modo a garantir uma navegação segura.

Interruptor da chave de ignição

Caixa de fusíveis do veículo

Antena GPS Não ligue o cabo amarelo directamente à bateria do veículo. A ligação directa à bateria poderá provocar uma falha no isolamento do cabo e criar o perigo de curtocircuitos e choques eléctricos.

Obtenção de Sinais GPS Quando ligar o KNA-G421 pela primeira vez, deverá aguardar enquanto o sistema obtém sinais de satélite pela primeira vez. Este processo poderá demorar vários minutos. Certifique-se de que o seu veículo se encontra no exterior, numa área aberta, longe de edifícios altos e árvores de modo a acelerar o processo. A partir da obtenção de sinais pela primeira vez, tal processo será muito mais rápido.

Mudança dos Fusíveis

Se precisar de mudar um fusível nos cabos vermelho ou verde, certifique-se de que os cabos não se tocam; deste modo, evita os curto-circuitos. Em seguida, substitua o fusível por um fusível novo de 2 Amp. Atenção Quando mudar um fusível, utilize apenas um fusível com a potência indicada. A utilização de um fusível com a potência inadequada poderá provocar o mal funcionamento da unidade. Desligue os cabos antes de mudar um fusível para evitar curto-circuitos.

Especificações Gerais

Temperatura de funcionamento: Temperatura de armazenamento: Tensão de funcionamento: Consumo de corrente: Intensidade da corrente com circuito desligado: Dimensões: Peso: Armazenamento dos Mapas:

Receptor: Frequência: Tempos de obtenção*: A quente: A frio: AutoLocate®:

Taxa de actualização: Precisão do GPS:

Precisão do DGPS (WAAS):

-15°C a 70°C -40°C a 85°C 9,5 V to 25 V 0,13 A (valor típico) a 13 V (Max. de 1,0 A a 13 V) 60 uA (valor típico) a 13 V 30 mm (A) x 120 mm (L) x 117 mm (C) 184 g Memória interna não amovível e cartão SD removível opcional (dados de mapa City Navigator™ pré-carregados) Sistema/alimentação, antena GPS, ranhura de cartão SD, mini B para receptores FM de informação de trânsito (opcionais)

receptor GPS SiRF Star III de elevada sensibilidade 1.575,42 MHz < 1 seg. < 38 seg. < 45 seg. *Em média, para um receptor estático com uma visão clara do céu 1/segundo, contínua Posição: < 10 metros, típica Velocidade: RMS de 0,05 metros/seg. Posição: < 5 metros, típica Velocidade: RMS de 0,05 metros/seg. Antena GPS externa, requer uma superfície metálica de 60 mm x 60 mm ou superior, tal como o tejadilho de um automóvel ou a chapa metálica incluída. Uma maior superfície de montagem metálica melhora a recepção de GPS.
