MANUAL DE UTILIZADOR DNX8022BT KENWOOD

SISTEMA DE NAVEGAÇÃO GPS

TELEVISOR COM RECEPTOR DVD

MANUAL DE INSTALAÇÃO

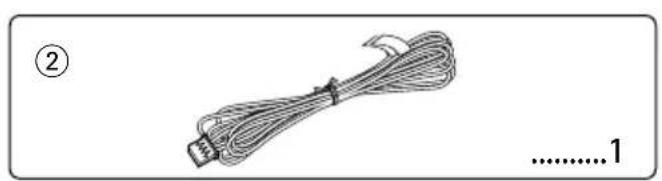

Procedimentos de Instalação 1. Para evitar curto-circuitos, remova a chave da ignição e desligue o terminal - da bateria.2. Faça as ligações apropriadas dos cabos de entrada e saída de cada aparelho.3. Ligue o fio à cablagem.4. Ligue o conector B da cablagem ao altifalante do seu veículo.5. Ligue o conector A da cablagem ao conector de energia externa do seu veículo.6. Ligue o conector da cablagem à unidade.7. Instale o aparelho no seu carro.8. Ligue o terminal - da bateria.9. Pressione o botão de reiniciar. 2ADVERTÊNCIA

• Se ligar o cabo de ignição (vermelho) e o cabo de bateria (amarelo) ao chassis do carro (massa), poderá causar um curto circuito, que por sua vez pode originar um fogo. Ligue sempre estes cabos à alimentação que passar pela caixa de fusíveis. Adquirir sinais GPS Na primeira vez que ligar o DNX8220BT, deve esperar que o sistema adquira sinais de satélite pela primeira vez. Este processo poderá levar vários minutos. Certifique-se que o veículo está no exterior, numa área aberta, longe de edifícios altos e árvores altas para que a aquisição seja mais rápida. Depois do sistema adquirir os sinais de satélite pela primeira vez, irá adquiri-los cada vez mais rapidamente nas vezes seguintes.

• Montar e ligar este aparelho requer perícia e experiência. Para sua segurança, deixe a montagem e o trabalho das ligações para os profissionais.• Assegure-se de ligar a massa do aparelho ao negativo de uma fonte de alimentação de 12V CC.• Não instalar o aparelho num local exposto à luz solar directa ou calor e humidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.• Não use os seus próprios parafusos. Use apenas os parafusos fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.• Se a alimentação não for ligada (é apresentado “PROTECT”), o cabo do altifalante poderá fazer um curto-circuito ou tocar no chassis do automóvel e a função de protecção pode ter sido activada. Portanto, o cabo do altifalante deve ser verificado.• Certifique-se que todas as conexões dos cabos estão bem fixadas inserindo-os nas tomadas até que bloqueiem completamente.• Se a ignição do seu veículo não possuir uma posição ACC ou se o cabo de ignição estiver conectado a uma fonte de energia com voltagem constante, tipo um cabo de bateria, o aparelho não estará conectado à ignição (isto é, o aparelho não ligará ou desligará juntamente com a ignição). Se desejar ligar/desligar o aparelho ao mesmo tempo que a ignição, conecte o cabo de ignição a uma fonte de energia que possa ser ligada/desligada com a chave da ignição.• Use um conector de conversão disponível comercialmente se o conector não encaixar no conector do veículo.• Isole os cabos não ligados com fita isolante ou outro material similar. Para evitar um curto circuito, não remova as tampas nas pontas dos fios desligados ou dos terminais.• Se a consola tiver uma cobertura, assegure-se de que instala a unidade de forma a que o painel não toque na cobertura ao fechar e abrir.• Se o fusível fundir, assegure-se primeiro que os fios não estão em contacto causando um curto circuito, e depois substitua o fusível velho por outro com a mesma capacidade.• Ligue os fios dos altifalantes correctamente aos terminais correspondentes. A unidade poderá ficar danificada ou deixar de funcionar se partilhar os fios - ou os ligar à massa a qualquer peça metálica do carro. • Depois de o aparelho estar instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa pára-brisa, etc. do carro funcionam correctamente.• Monte a unidade de forma a que o ângulo de montagem seja de 30˚ ou menos.• Esta unidade tem ventoinhas de refrigeração (página 55) para diminuir a temperatura interna. Não monte a unidade num local onde as ventoinhas de refrigeração fiquem bloqueadas. Bloquear estas aberturas irá inibir a refrigeração da temperatura interna e resultar em avaria.• Não faça muita pressão sobre a superfície do painel quando instalar a unidade no automóvel. Caso contrário poderão resultar marcas, danos ou avarias.• A recepção poderá ser reduzida se existirem objectos de metal próximo da antena Bluetooth.Unidade de antena Bluetooth B54-4651-0000.indb53B54-4651-0000.indb53 08.2.1911:39:38PM08.2.1911:39:38PM54

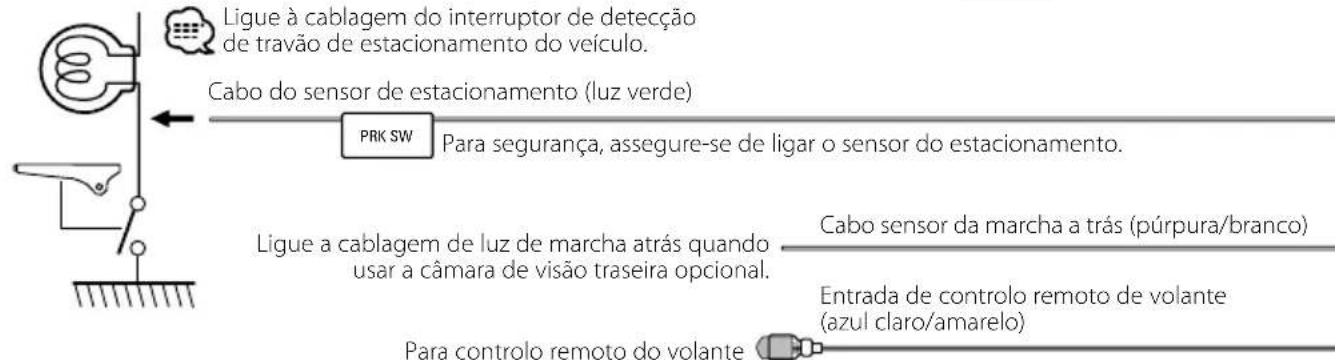

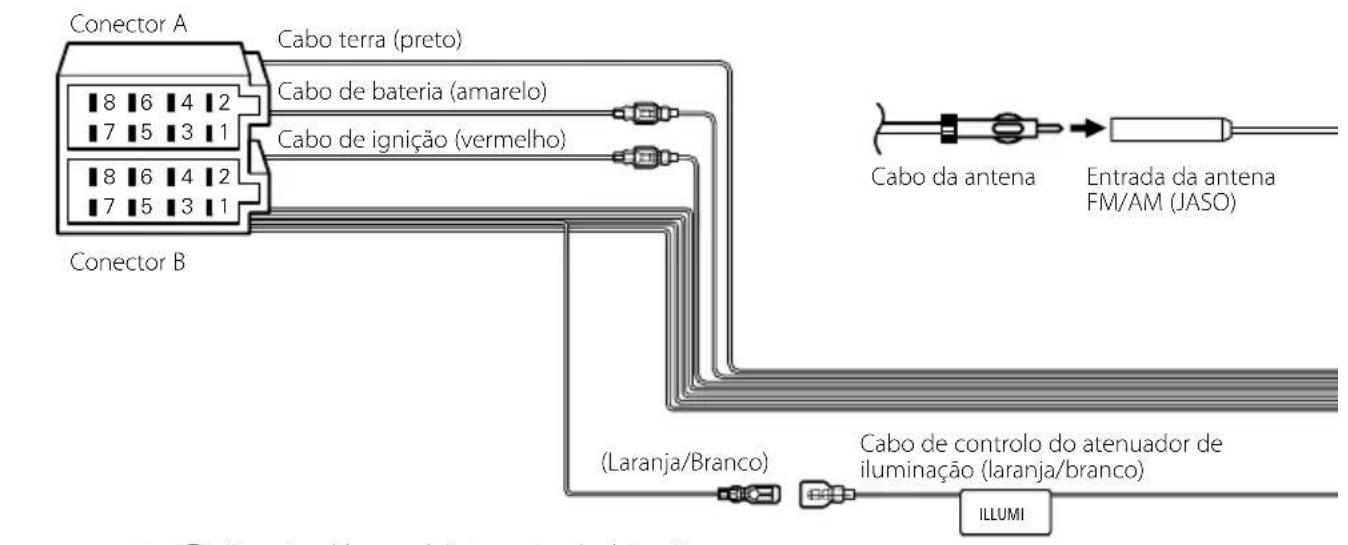

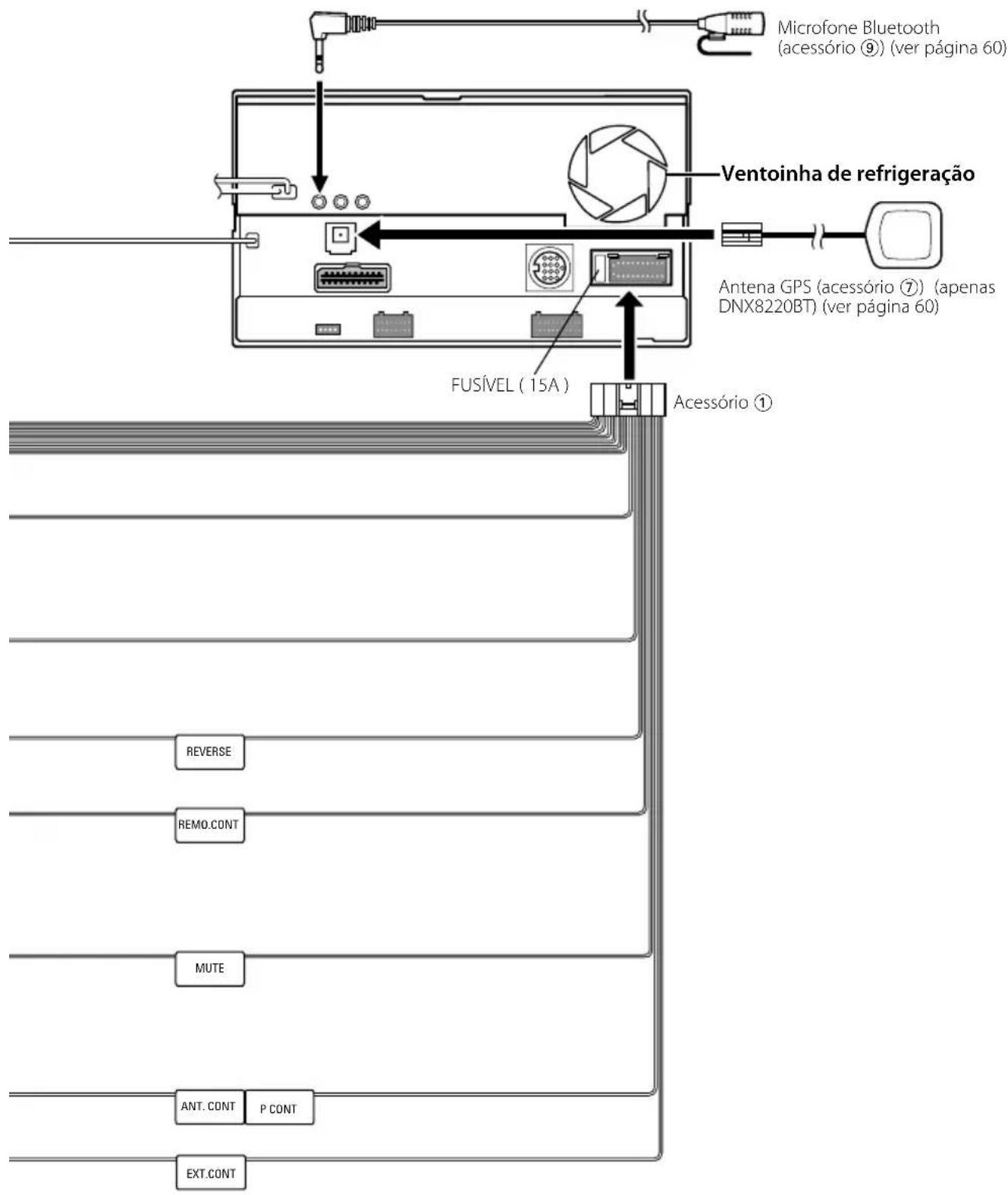

Cabo de bateria (amarelo)Cabo terra (preto)Cabo de ignição (vermelho)Ligue seja ao terminal de controle de alimentação, ao usar o amplificador de potência opcional, seja ao terminal de controle de antena do veículo.Controlo de alimentação/ Fio de controlo da antena eléctrica (azul/branco)Cabo de controlo do atenuador de iluminação (laranja/branco)(Laranja/Branco)Cabo da antenaEntrada da antena FM/AM (JASO)Se não tiver sido feita nenhuma conexão, não deixe o cabo fora da patilha.Para o terminal "EXT.AMP.CONT." do amplificador que tenha a função de controlo do amplificador externo.Cabo de controlo do amplificador externo (rosa/branco)Liga-se ao terminal que está ligado à terra quando o telefone toca e durante a comunicação.Cabo do Mute (castanho)Para ligar o sistema de navegação Kenwood, consulte o seu manual de navegação.Cabo do sensor de estacionamento (luz verde)Ligue à cablagem do interruptor de detecção de travão de estacionamento do veículo.Para segurança, assegure-se de ligar o sensor do estacionamento. Entrada de controlo remoto de volante (azul claro/amarelo) Para controlo remoto do volanteCabo sensor da marcha a trás (púrpura/branco)Ligue a cablagem de luz de marcha atrás quando usar a câmara de visão traseira opcional.Conector AConector BPara usar a função de controlo remoto do volante, é necessário um adaptador remoto exclusivo (não fornecido) correspondente ao seu carro.Quando este terminal não estiver a ser usado, deixe a tampa colocada. B54-4651-0000.indb54B54-4651-0000.indb54 08.2.1911:39:38PM08.2.1911:39:38PMPortuguês

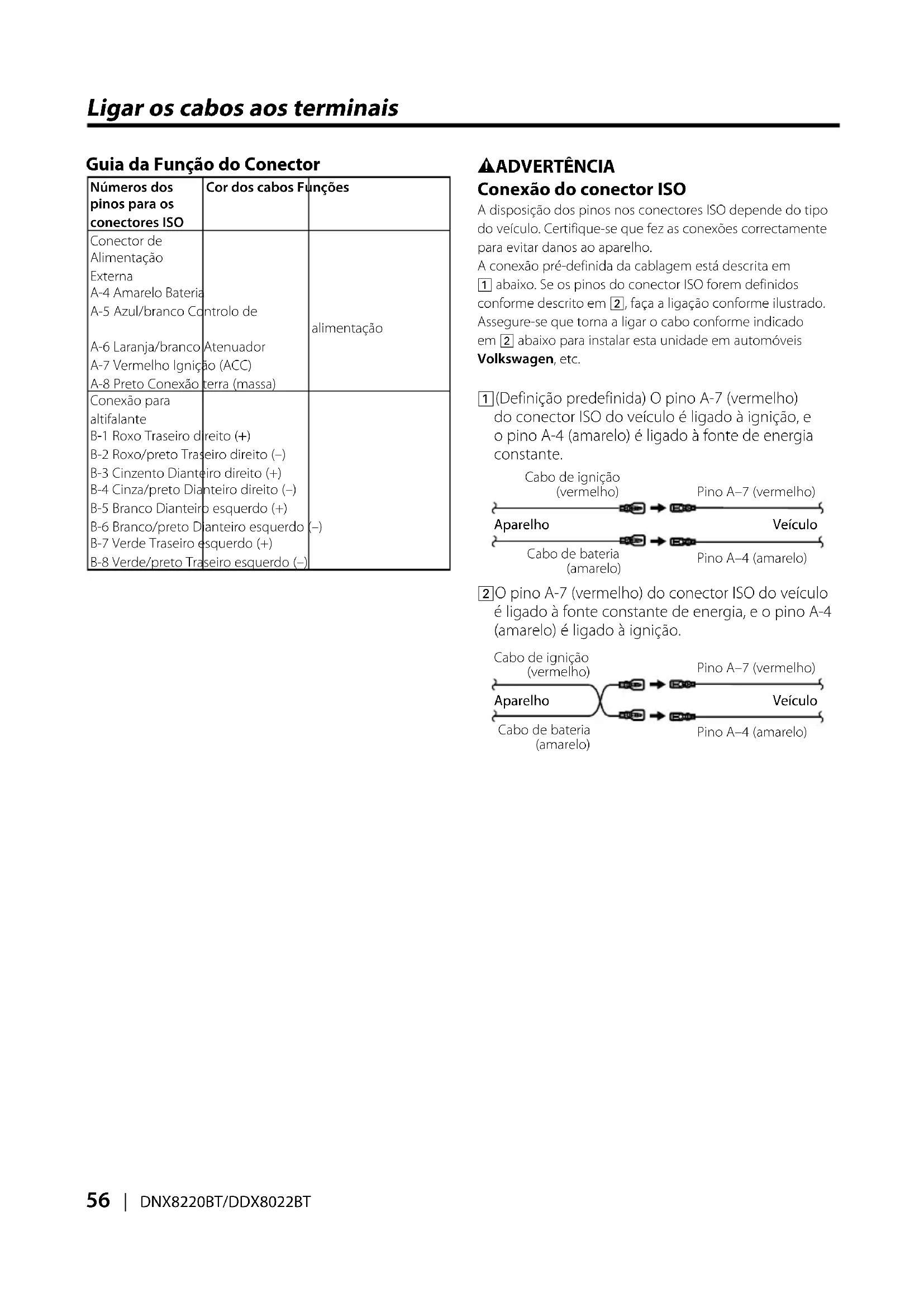

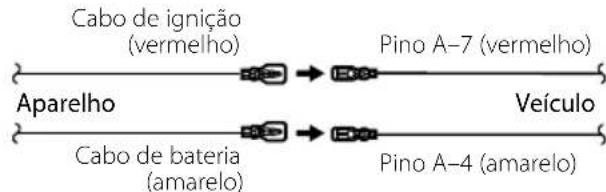

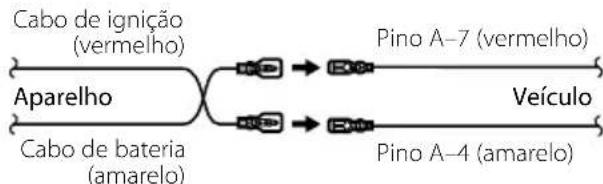

Ligar os cabos aos terminais Guia da Função do Conector Números dos pinos para os conectores ISOCor dos cabos FunçõesConector de Alimentação ExternaA-4 Amarelo BateriaA-5 Azul/branco Controlo de alimentaçãoA-6 Laranja/branco AtenuadorA-7 Vermelho Ignição (ACC)A-8 Preto Conexão terra (massa)Conexão para altifalanteB-1 Roxo Traseiro direito (+)B-2 Roxo/preto Traseiro direito (–)B-3 Cinzento Dianteiro direito (+)B-4 Cinza/preto Dianteiro direito (–)B-5 Branco Dianteiro esquerdo (+)B-6 Branco/preto Dianteiro esquerdo (–)B-7 Verde Traseiro esquerdo (+)B-8 Verde/preto Traseiro esquerdo (–) 2ADVERTÊNCIA Conexão do conector ISO A disposição dos pinos nos conectores ISO depende do tipo do veículo. Certifique-se que fez as conexões correctamente para evitar danos ao aparelho.A conexão pré-definida da cablagem está descrita em 1 abaixo. Se os pinos do conector ISO forem definidos conforme descrito em 2, faça a ligação conforme ilustrado.Assegure-se que torna a ligar o cabo conforme indicado em 2 abaixo para instalar esta unidade em automóveis Volkswagen, etc. 1 (Definição predefinida) O pino A-7 (vermelho) do conector ISO do veículo é ligado à ignição, e o pino A-4 (amarelo) é ligado à fonte de energia constante. Aparelho VeículoPino A–7 (vermelho)Pino A–4 (amarelo)Cabo de ignição (vermelho)Cabo de bateria (amarelo) 2 O pino A-7 (vermelho) do conector ISO do veículo é ligado à fonte constante de energia, e o pino A-4 (amarelo) é ligado à ignição. Aparelho VeículoPino A–7 (vermelho)Pino A–4 (amarelo)Cabo de ignição (vermelho)Cabo de bateria (amarelo) B54-4651-0000.indb56B54-4651-0000.indb56 08.2.1911:39:39PM08.2.1911:39:39PMPortuguês

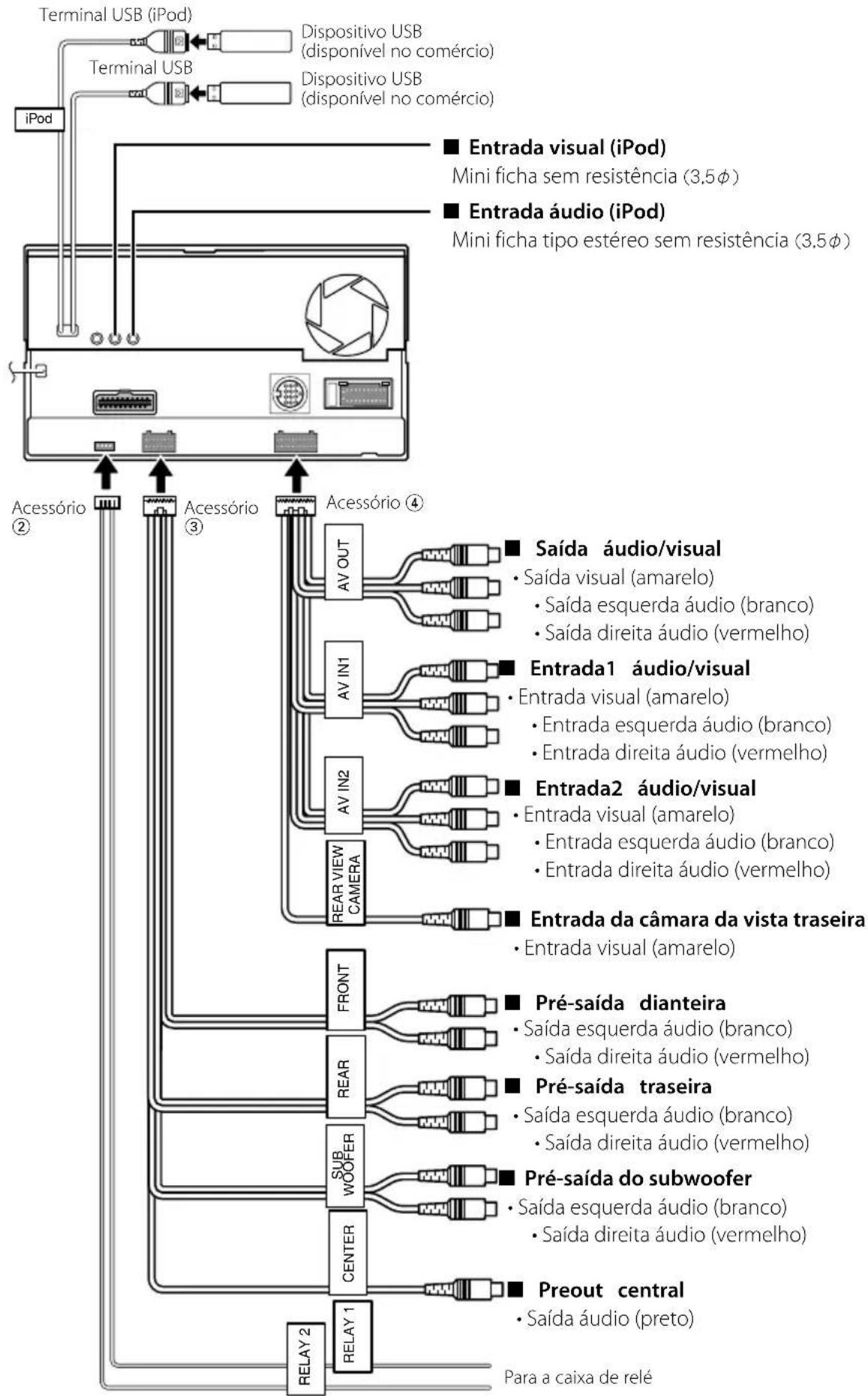

• Saída esquerda áudio (branco)

• Saída direita áudio (vermelho) ■ Pré-saída traseira

• Saída esquerda áudio (branco)

• Saída direita áudio (vermelho) ■ Pré-saída do subwoofer

• Saída esquerda áudio (branco)

• Saída direita áudio (vermelho) ■ Entrada da câmara da vista traseira

• Entrada esquerda áudio (branco)

• Entrada direita áudio (vermelho) ■ Saída áudio/visual

• Saída visual (amarelo)

• Saída esquerda áudio (branco)

• Saída direita áudio (vermelho) Para a caixa de reléAcessório

■ Entrada visual (iPod) Mini ficha sem resistência (3,5φ) ■ Entrada áudio (iPod) Mini ficha tipo estéreo sem resistência (3,5φ) Acessório Acessório 4 ■ Entrada2 áudio/visual

• Entrada visual (amarelo)

• Entrada esquerda áudio (branco)

• Entrada direita áudio (vermelho) ■ Preout central

• Saída áudio (preto) Terminal USB (iPod)Dispositivo USB (disponível no comércio)Terminal USBDispositivo USB (disponível no comércio) B54-4651-0000.indb57B54-4651-0000.indb57 08.2.1911:39:40PM08.2.1911:39:40PM58

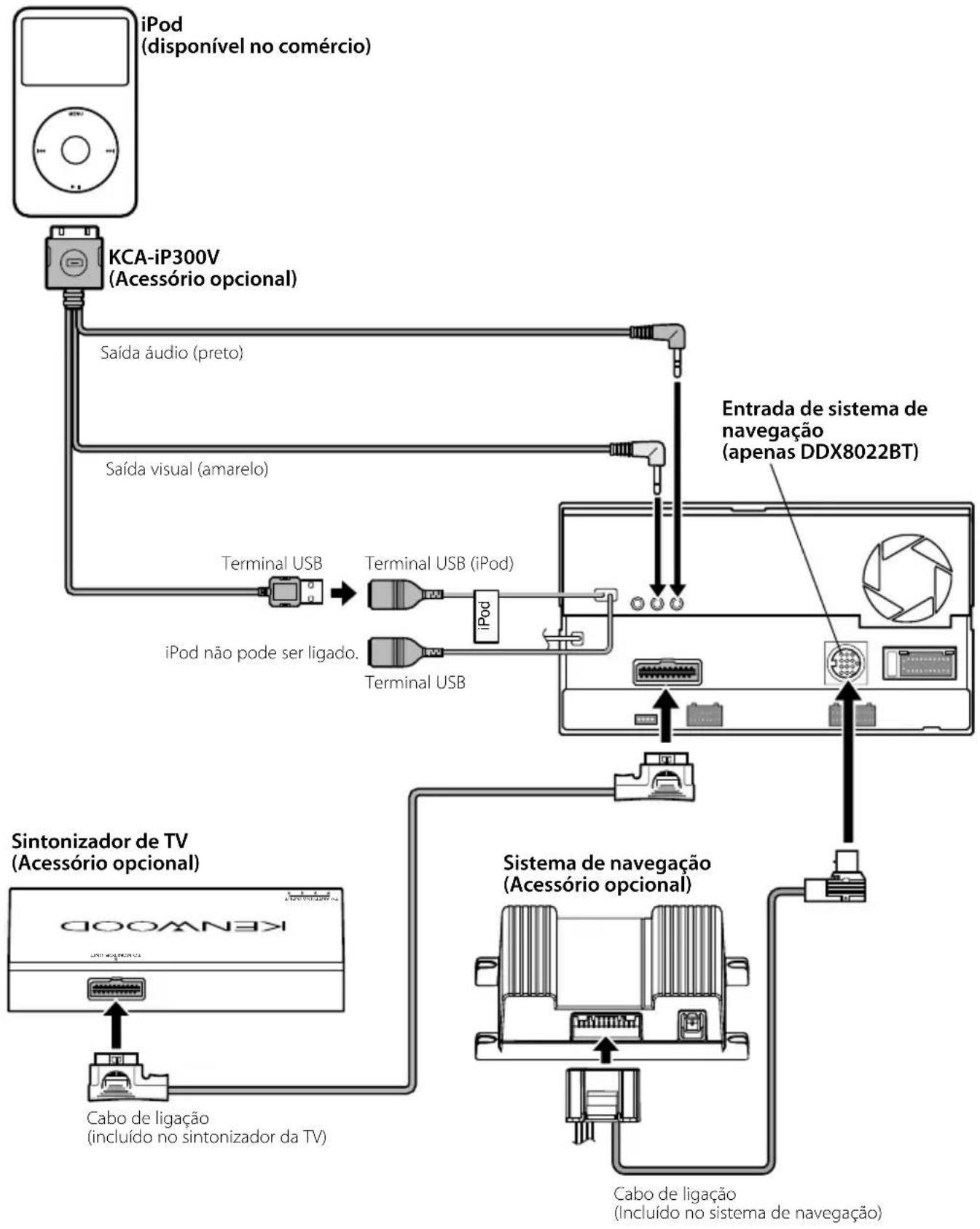

Ligação de acessório opcional

TV ANTENNA INPUTTO MONITOR UNIT

iPod Entrada de sistema de navegação (apenas DDX8022BT) KCA-iP300V (Acessório opcional) iPod (disponível no comércio) Saída áudio (preto)Saída visual (amarelo) Sistema de navegação (Acessório opcional) Cabo de ligação (Incluído no sistema de navegação) Sintonizador de TV (Acessório opcional) Cabo de ligação (incluído no sintonizador da TV)Terminal USB (iPod)Terminal USBTerminal USB iPod não pode ser ligado. B54-4651-0000.indb58B54-4651-0000.indb58 08.2.1911:39:40PM08.2.1911:39:40PMPortuguês

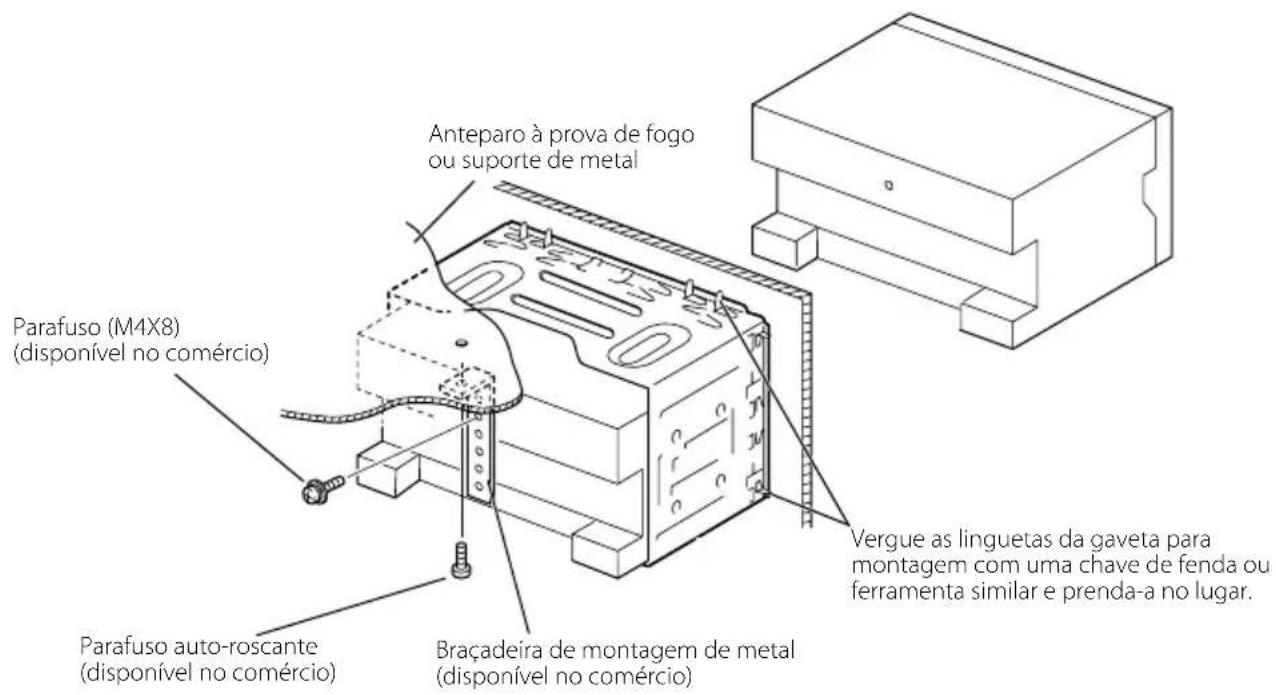

Instalação para Ecrã/Unidade de leitor Instalação do escudo Acessório 6Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar.Braçadeira de montagem de metal (disponível no comércio)Parafuso auto-roscante (disponível no comércio)Parafuso (M4X8)(disponível no comércio)Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se a unidade estiver instável, poderá funcionar mal (p.ex., o som poderá saltar).Anteparo à prova de fogo ou suporte de metal

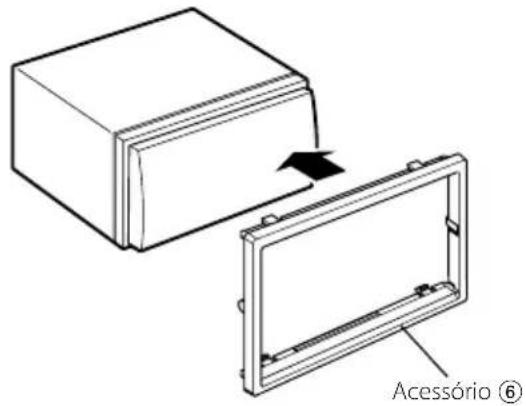

1. Colocar o acessório 6 na unidade.

B54-4651-0000.indb59B54-4651-0000.indb59 08.2.1911:39:41PM08.2.1911:39:41PM60

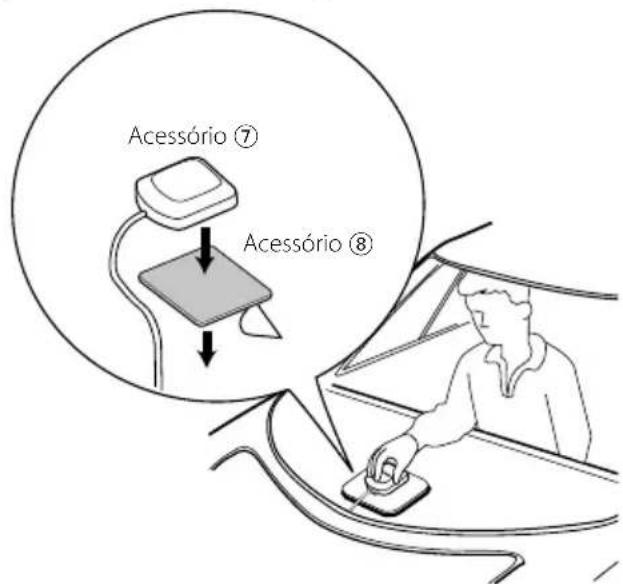

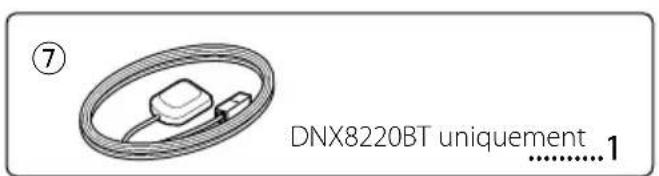

Instalação da antena GPS (apenas DNX8220BT) A antena GPS é instalada no interior do carro. Deve ser instalada o mais horizontalmente possível para permitir uma recepção fácil dos sinais de satélite GPS.Para montar a antena GPS dentro do seu veículo:1. Limpe o painel de instrumentos ou outra superfície.2. Remova a protecção do adesivo no fundo da placa de metal (acessório 8).3. Prima a placa de metal (acessório 8) no painel de instrumentos ou noutra superfície de montagem. Pode dobrar a placa de metal (acessório 8) para que se ajuste a uma superfície curva, se necessário.4. Coloque a antena GPS (acessório 7) em cima da placa de metal (acessório 8).Acessório 7Acessório 8

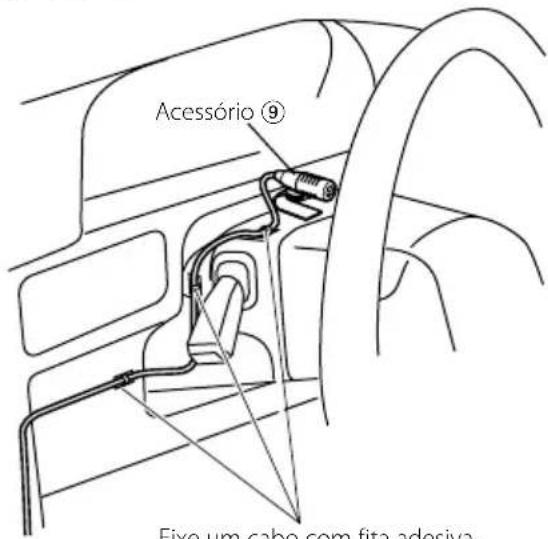

• Dependendo do tipo de carro, a recepção dos sinais de satélite GPS poderá não ser possível se a instalação for feita no interior.• A antena GPS deve ser instalada numa posição em que fique pelo menos a 12 polegadas (30 cm) do telemóvel ou de outras antenas de transmissão. Os sinais do satélite GPS podem sofrer interferência por parte desse tipo de comunicação.• Pintar a antena GPS com tinta (metálica) pode causar uma quebra no desempenho.1. Verifique a posição de instalação do microfone (acessório 9).2. Remova óleo e outras sujidades da superfície de instalação.3. Instale o microfone. 4. Ligue o cabo do microfone à caixa de mãos-livres fixa em várias posições com fita adesiva ou equivalente.Fixe um cabo com fita adesiva.Destaque o papel de protecção da fita adesiva de duas faces para fixar no local indicado acima.Ajuste a direcção do microfone para o condutor.Acessório 9 Instalação da unidade de microfone Instale o microfone tão longe quanto possível do telemóvel. B54-4651-0000.indb60B54-4651-0000.indb60 08.2.1911:39:41PM08.2.1911:39:41PMPortuguês

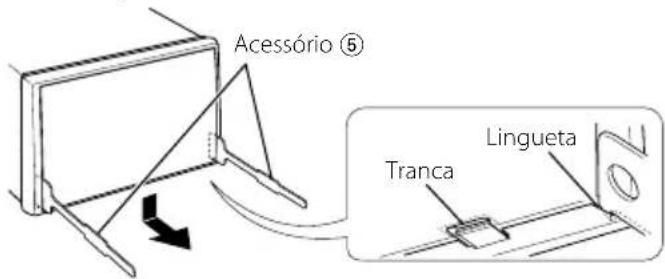

Remover a armação de borracha rija (escudete) 1. Encaixe as linguetas na ferramenta de remoção 5 e remova as duas trancas no nível inferior.Baixe a armação e puxe-a para frente como na ilustração.Acessório 5TrancaLingueta

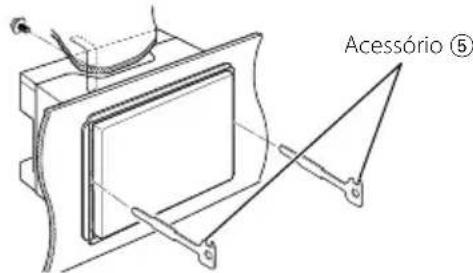

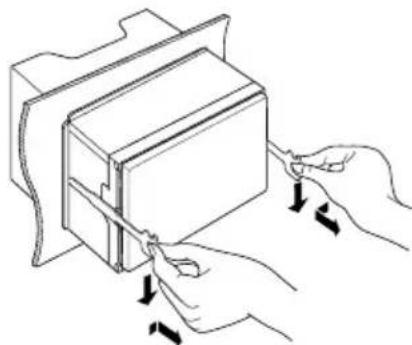

• A armação pode ser removida pela parte de cima da mesma forma.2. Depois do nível inferior ser removido, remova os dois pontos superiores. Remova a unidade 1. Remova o caixilho de borracha rígida consultando o procedimento de remoção na secção <Remover a armação de borracha rija >.2. Desaparafuse os parafusos de cabeça sextavada com anilha (M4 × 8) na parte de trás do aparelho.3. Introduza as duas ferramentas de remoção 5 profundamente nas aberturas de cada lado, como mostra a figura.Acessório 54. Abaixe a ferramenta de remoção em direcção ao fundo e puxe o aparelho para fora até a metade, ao mesmo tempo que o pressiona em direcção à parte de dentro.

• Cuidado para não se magoar com as linguetas ou com a ferramenta de remoção.5. Puxe o aparelho completamente para a fora com as mãos, tendo o cuidado para não o deixar cair. Remover o monitor/unidade de reprodução B54-4651-0000.indb61B54-4651-0000.indb61 08.2.1911:39:42PM08.2.1911:39:42PMB54-4651-0000.indb62B54-4651-0000.indb62 08.2.1911:39:42PM08.2.1911:39:42PMB54-4651-0000.indb63B54-4651-0000.indb63 08.2.1911:39:43PM08.2.1911:39:43PMB54-4651-0000.indb64B54-4651-0000.indb64 08.2.1911:39:43PM08.2.1911:39:43PM
