Installationsverfahren 1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.2. Schließen Sie die Ein- und Ausgangskabel der einzelnen Geräte an.3. Schließen Sie alle Kabel am Kabelbaum an.4. Nehmen Sie den Anschluss B des Kabelbaums und schließen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an.5. Nehmen Sie den Anschluss A des Kabelbaums und schließen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an.6. Schließen Sie den Kabelbaum-Anschluss am Gerät an.7. Installieren Sie das Gerät in Ihrem Fahrzeug.8. Schließen Sie den Minuspol der Batterie an.9. Drücken Sie die Rückstelltaste. 2 WARNUNG

• Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt. GPS-Signale empfangen Wenn Sie den DNX8220BT zum ersten Mal anschalten, müssen Sie warten, bis das System die Satellitensignale zum ersten Mal abruft. Dieser Vorgang kann mehrere Minuten dauern. Für einen möglichst schnellen Empfang sollten Sie darauf achten, dass sich das Fahrzeug im freien Gelände mit ausreichendem Abstand zu hohen Gebäuden oder Bäumen befindet. Nach dem ersten Abrufen der Signale werden die Satellitensignale vom System wesentlich schneller abgerufen.

• Einbau und Verkabelung dieses Produkts erfordern Fachwissen und Erfahrung. Aus Sicherheitsgründen sollten Einbau und Verkabelung von Fachpersonal durchgeführt werden.• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub. Vermeiden Sie bei der Installation zudem Orte mit zu viel Staub oder Spritzwasser.• Verwenden Sie auf keinen Fall Ihre eigenen Schrauben. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.• Wenn das Gerät nicht eingeschaltet wird (“PROTECT” wird angezeigt), ist möglicherweise ein Kurzschluss im Lautsprecherkabel aufgetreten, oder es ist in Kontakt mit dem Fahrzeugchassis gekommen und hat so die Schutzfunktion aktiviert. Aus diesem Grund sollte das Lautsprecherkabel überprüft werden.• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse.• Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schließen und Öffnen nicht an die Klappe stößt.• Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschließend die alte Sicherung durch eine neu mit den selben Nennwerten aus.• Schließen Sie die Lautsprecherkabel ordnungsgemäß an den für sie vorgesehenen Anschlüssen an. Das Gerät könnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die --Kabel teilen oder an einem Metallteil im Wagen erden. • Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.• Montieren Sie das Gerät bitte so, dass der Befestigungswinkel höchstens 30˚ beträgt.• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 15) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann.• Drücken Sie bei der Installation des Gerätes in das Fahrzeug nicht zu hart auf die Bedienfeldoberfläche. Anderenfalls kann es zu Kratzern, Beschädigungen oder Fehlfunktionen kommen.• Der Empfang kann durch Metallobjekte, die sich in der Nähe der Bluetooth-Antenne befinden, abgeschwächt werden.Bluetooth-Antenneneinheit B54-4651-0000.indb13B54-4651-0000.indb13 08.2.1911:39:13PM08.2.1911:39:13PM14

Anschluss PRK SWILLUMI

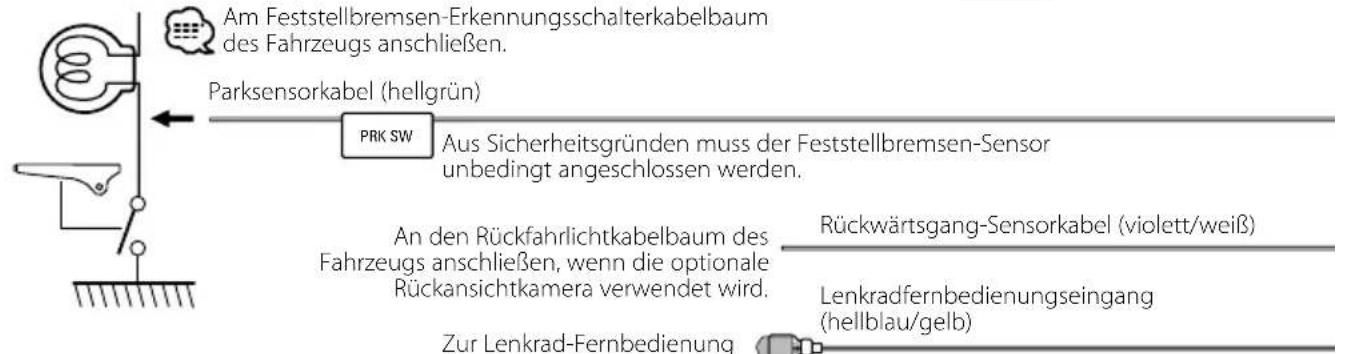

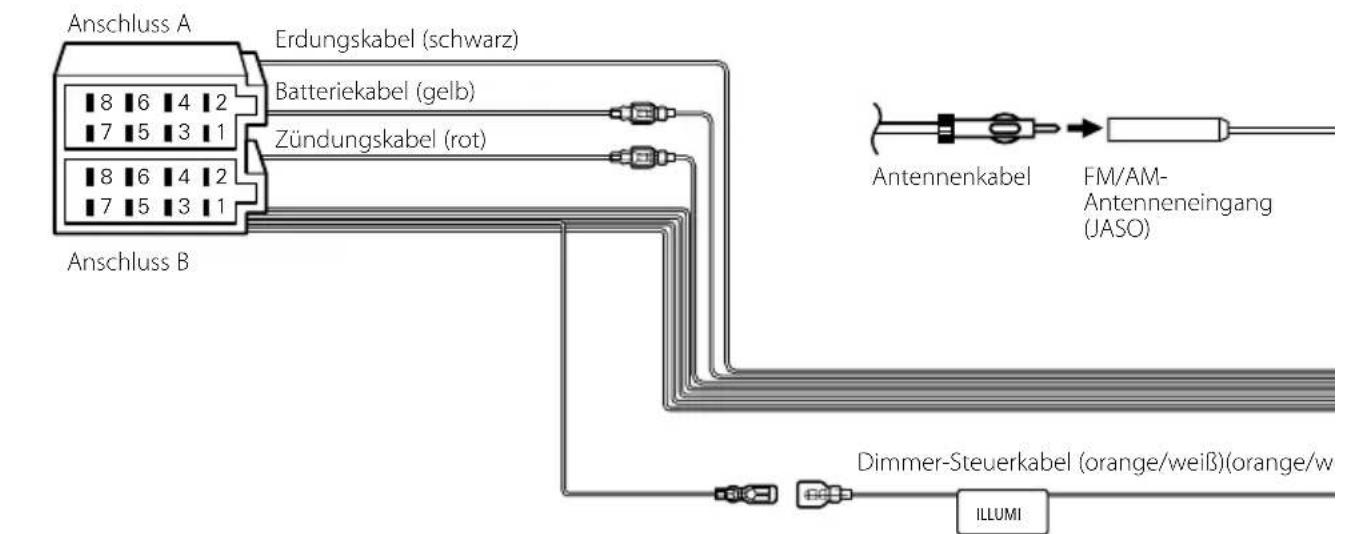

Batteriekabel (gelb)Erdungskabel (schwarz)Zündungskabel (rot)Schließen Sie dies bei Verwendung des gesonderten Leistungsverstärkers an den Stromversorgungsanschluss oder anderenfalls an den Antennen-Steueranschluss im Fahrzeug an.Netzsteuerung/Motorantennen-Steuerkabel (blau/weiß)Dimmer-Steuerkabel (orange/weiß)(orange/weiß)AntennenkabelFM/AM-Antenneneingang (JASO)Wenn keine Anschlüsse durchgeführt werden, lassen Sie das Kabel bitte nicht von der Öse überstehen.Zum "EXT.AMP.CONT."-Anschluss des Verstärkers mit der externen Verstärker-Steuerfunktion.Steuerkabel für externen Verstärker (rosa/schwarz)Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Telefon klingelt oder telefoniert wird.Stummschaltungskabel (braun)Um das Kenwood-Navigationssystem anzuschließen, schlagen Sie bitte in Ihrem Navigationshandbuch nach.Parksensorkabel (hellgrün)Am Feststellbremsen-Erkennungsschalterkabelbaum des Fahrzeugs anschließen.Aus Sicherheitsgründen muss der Feststellbremsen-Sensor unbedingt angeschlossen werden. Lenkradfernbedienungseingang (hellblau/gelb) Zur Lenkrad-FernbedienungRückwärtsgang-Sensorkabel (violett/weiß)An den Rückfahrlichtkabelbaum des Fahrzeugs anschließen, wenn die optionale Rückansichtkamera verwendet wird.Anschluss AAnschluss BFür die Verwendung der Lenkrad-Fernbedienungsfunktion benötigen Sie einen exklusiven Fernbedienungsadapter (nicht im Lieferumfang enthalten) für Ihr Fahrzeugmodell.Wenn dieser Anschluss nicht verwendet wird, lassen Sie die Kappe sitzen. B54-4651-0000.indb14B54-4651-0000.indb14 08.2.1911:39:14PM08.2.1911:39:14PMDeutsch

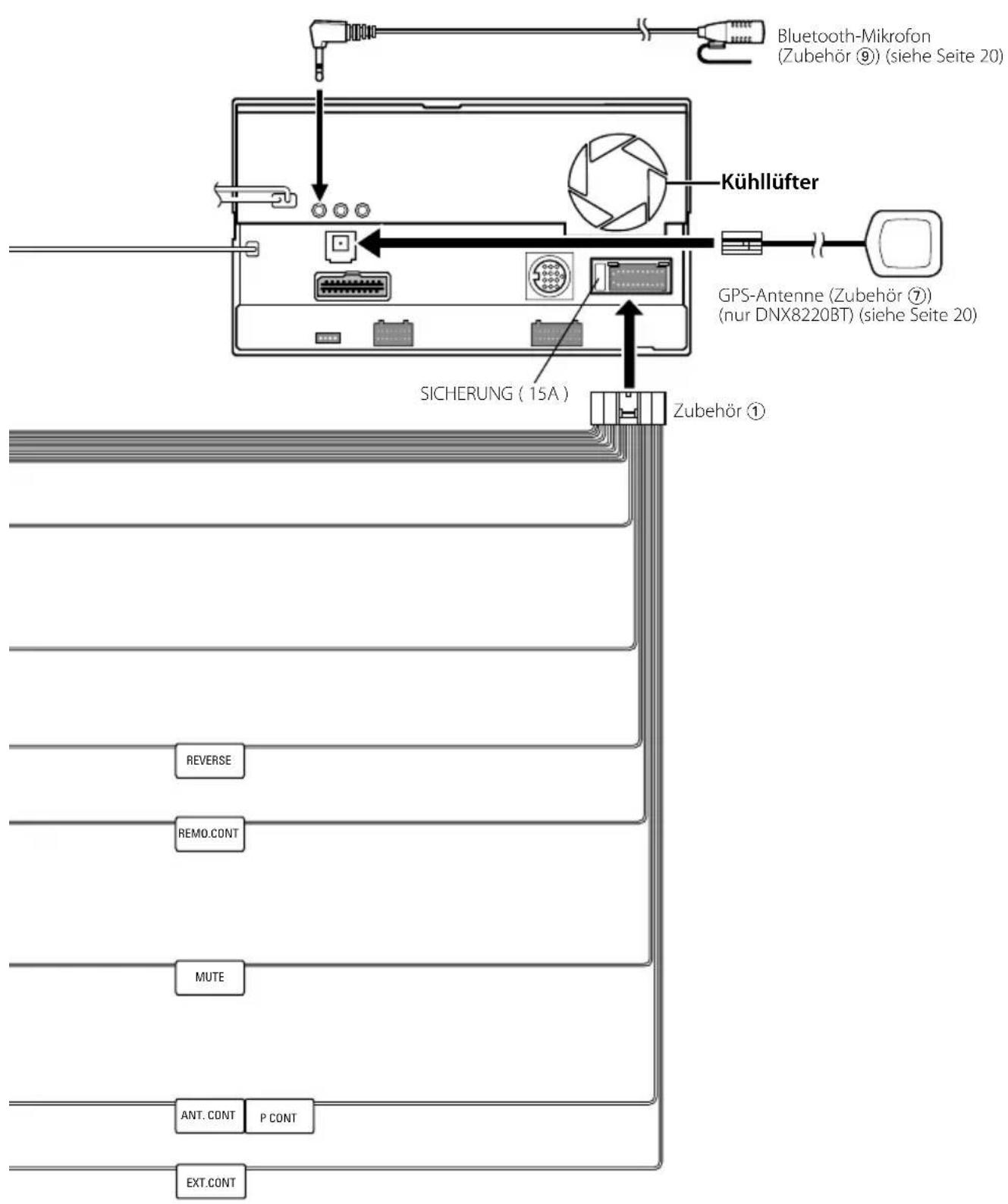

Kühllüfter GPS-Antenne (Zubehör 7) (nur DNX8220BT) (siehe Seite 20) SICHERUNG ( 15A ) Zubehör 1

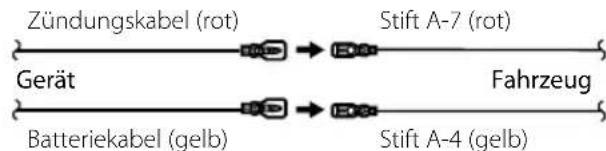

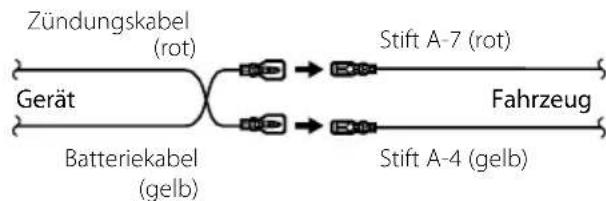

Verbinden von Kabeln mit den Anschlüssen Anschluss-Funktionsanleitung Stiftnummern für die ISO-AnschlüsseKabelfarbe FunktionenExterner StromanschlussA-4 gelb BatterieA-5 blau/weiß StromversorgungA-6 orange/weiß DimmerA-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss (Masse)LautsprecheranschlussB-1 violett Hinten rechts (+)B-2 violett/schwarz Hinten rechts (–)B-3 grau Vorne rechts (+)B-4 grau/schwarz Vorne rechts (–)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (–)B-7 grün Hinten links (+)B-8 grün/schwarz Hinten links (–) 2 WARNUNG Anschluss des ISO-Steckers Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden.Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Steckerstifte entsprechend 2 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch.Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren.1 (Voreinstellung) Der Stift A-7 (rot) im ISO-Stecker des Fahrzeugs ist mit der Zündung verbunden und der Stift A-4 (gelb) ist mit der konstanten Stromversorgung verbunden.Gerät FahrzeugStift A-7 (rot)Stift A-4 (gelb)Zündungskabel (rot)Batteriekabel (gelb) 2 Der Stift A-7 (rot) im ISO-Stecker des Fahrzeugs ist mit der konstanten Stromversorgung verbunden und der Stift A-4 (gelb) ist mit der Zündung verbunden.Gerät FahrzeugStift A-7 (rot)Stift A-4 (gelb)Zündungskabel (rot)Batteriekabel (gelb) B54-4651-0000.indb16B54-4651-0000.indb16 08.2.1911:39:15PM08.2.1911:39:15PMDeutsch

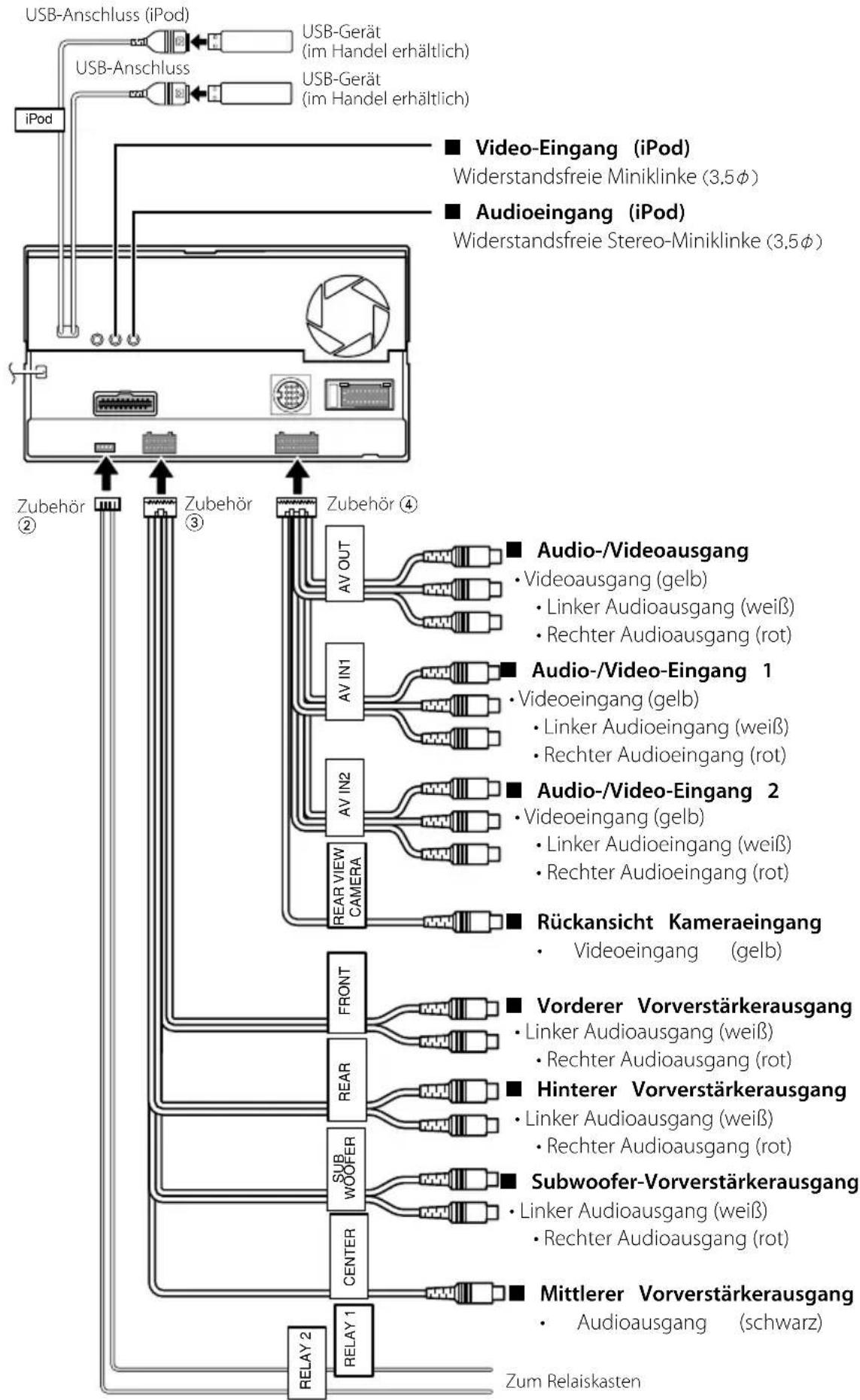

iPod ■ Vorderer Vorverstärkerausgang

• Linker Audioausgang (weiß)

• Rechter Audioausgang (rot) ■ Hinterer Vorverstärkerausgang

• Linker Audioausgang (weiß)

• Rechter Audioausgang (rot) ■ Subwoofer-Vorverstärkerausgang

• Linker Audioausgang (weiß)

• Rechter Audioausgang (rot) ■ Rückansicht Kameraeingang

• Videoeingang (gelb) ■ Audio-/Video-Eingang 1

• Linker Audioeingang (weiß)

• Linker Audioausgang (weiß)

• Rechter Audioausgang (rot) Zum RelaiskastenZubehör

• Linker Audioeingang (weiß)

• Rechter Audioeingang (rot) ■ Mittlerer Vorverstärkerausgang

• Audioausgang (schwarz) USB-Anschluss (iPod)USB-Gerät (im Handel erhältlich)USB-AnschlussUSB-Gerät (im Handel erhältlich) B54-4651-0000.indb17B54-4651-0000.indb17 08.2.1911:39:15PM08.2.1911:39:15PM18

Anschluss für optionales Zubehör

TV ANTENNA INPUTTO MONITOR UNIT

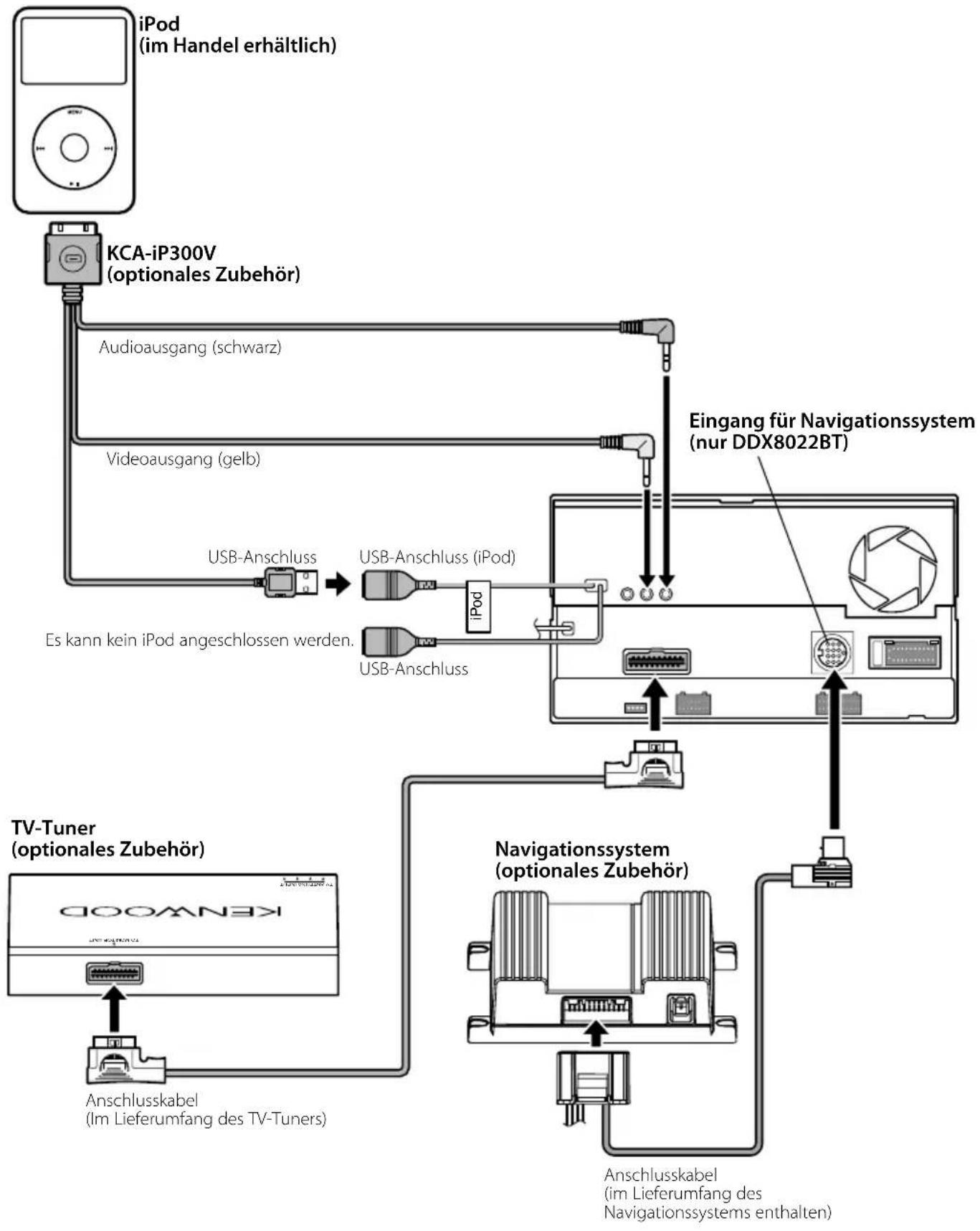

iPod Eingang für Navigationssystem (nur DDX8022BT) KCA-iP300V (optionales Zubehör) iPod (im Handel erhältlich) Audioausgang (schwarz)Videoausgang (gelb) Navigationssystem (optionales Zubehör) Anschlusskabel (im Lieferumfang des Navigationssystems enthalten) TV-Tuner (optionales Zubehör) Anschlusskabel (Im Lieferumfang des TV-Tuners)USB-Anschluss (iPod)USB-AnschlussUSB-Anschluss Es kann kein iPod angeschlossen werden. B54-4651-0000.indb18B54-4651-0000.indb18 08.2.1911:39:16PM08.2.1911:39:16PMDeutsch

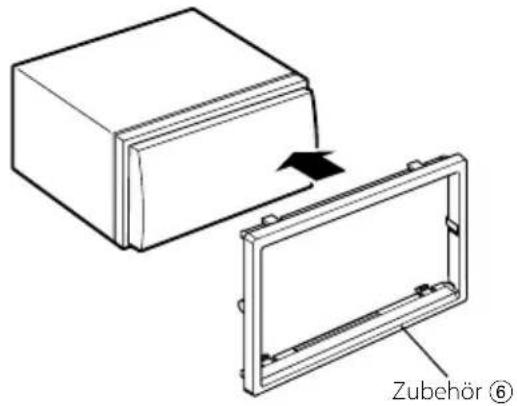

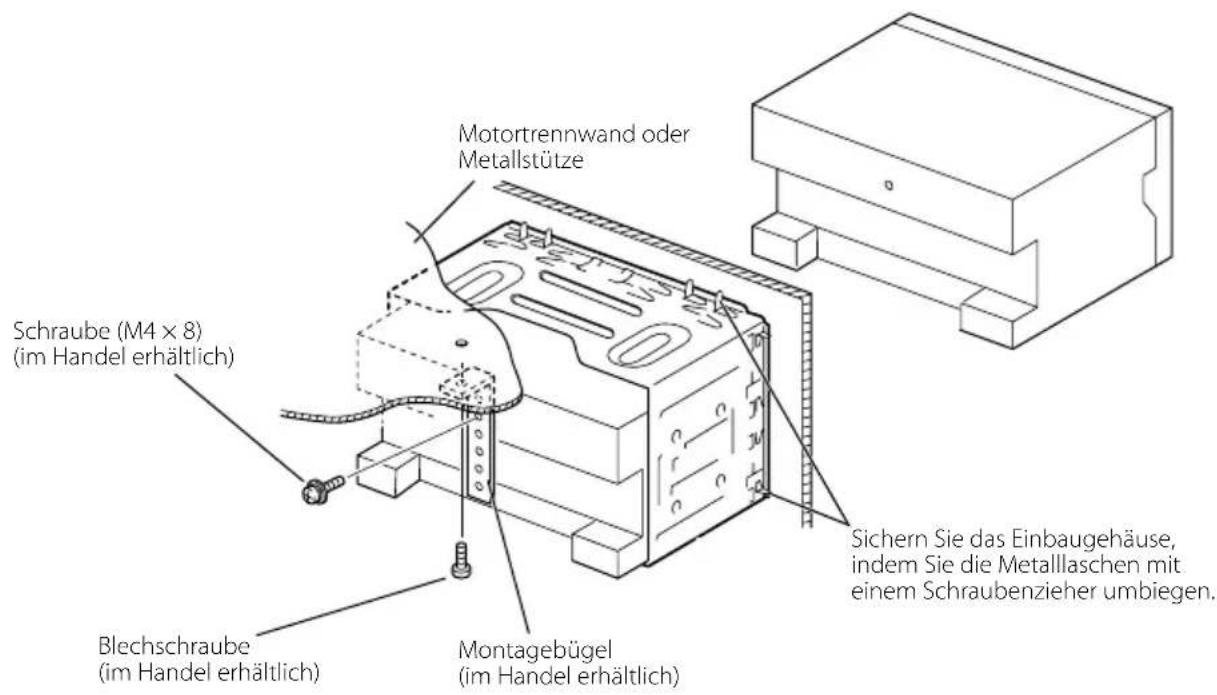

Installation der Monitor-/Player-Einheit Anbringung des Schließblechs Zubehör 6Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen.Montagebügel (im Handel erhältlich)Blechschraube (im Handel erhältlich)Schraube (M4 × 8)(im Handel erhältlich)Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen).Motortrennwand oder Metallstütze1. Bringen Sie Zubehör 6 am Gerät an. B54-4651-0000.indb19B54-4651-0000.indb19 08.2.1911:39:17PM08.2.1911:39:17PM20

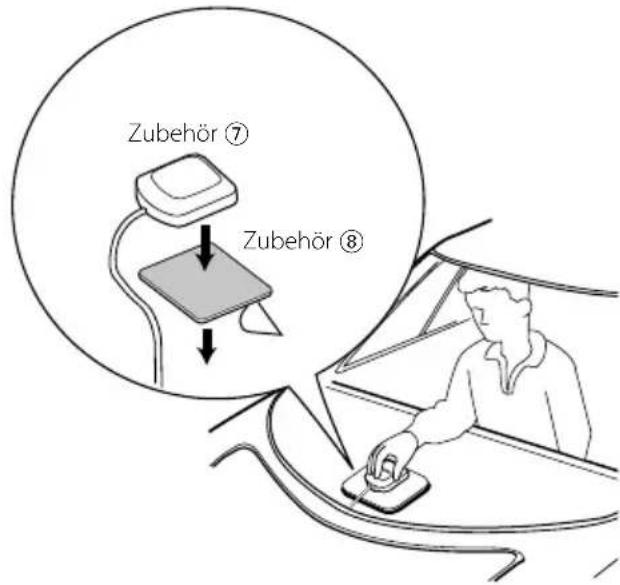

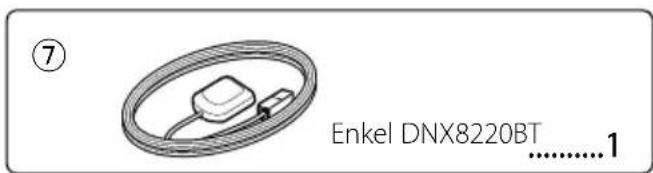

Installieren der GPS-Antenne (nur DNX8220BT) Die GPS-Antenne wird im Fahrzeug-Innenraum installiert. Sie sollte möglichst horizontal eingebaut werden, um den Empfang der GPS-Satellitensignale zu erleichtern.So bauen Sie die GPS-Antenne im Fahrzeug-Innenraum ein:1. Reinigen Sie das Armaturenbrett oder eine andere Fläche.2. Ziehen Sie die Schutzfolie von der Klebefläche an der Unterseite des Blechs ab (Zubehör 8).3. Drücken Sie das Blech (Zubehör 8) fest auf dem Armaturenbrett oder einer anderen Montageoberfläche an. Sie können das Blech (Zubehör 8) bei Bedarf verbiegen, um es an eine gerundete Oberfläche anzupassen.4. Setzen Sie die GPS-Antenne (Zubehör 7) auf das Blech (Zubehör 8).Zubehör 7Zubehör 8

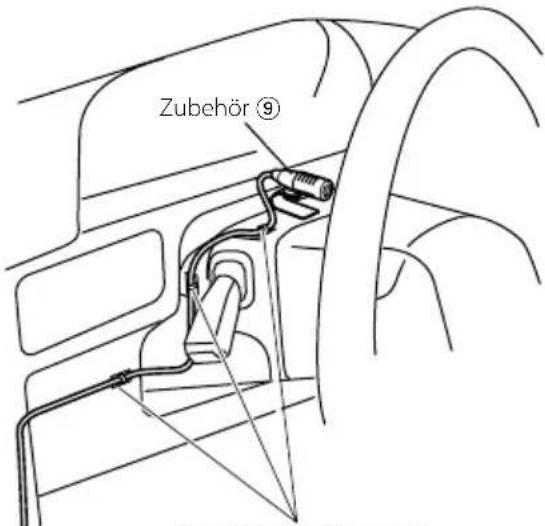

• Je nach Fahrzeugtyp ist der Empfang von GPS-Satellitensignalen bei einem Einbau im Fahrzeuginneren nicht möglich.• Die GPS-Antenne sollte mit einem Mindestabstand von 30 cm zu Mobilfunkantennen oder anderen Sendeantennen eingebaut werden. Signale des GPS-Satelliten können durch diese Übertragungen möglicherweise gestört werden.• Der Anstrich der GPS-Antenne mit (metallhaltiger) Farbe kann zu Leistungseinbußen führen.1. Überprüfen Sie die Einbauposition des Mikrofons (Zubehör 9).2. Entfernen Sie Öl und andere Verschmutzungen von der Einbauoberfläche.3. Bauen Sie das Mikrofon ein. 4. Verkabeln Sie das Mikrofon mit der Freisprecheinrichtung und befestigen Sie das Kabel an mehreren Stellen mit Klebeband oder ähnlichem.Befestigen Sie Kabel mit handelsüblichem Klebeband.Ziehen Sie die Schutzfolie des doppelseitigen Klebebands ab und kleben Sie das Mikrofon an die oben gezeigte Stelle.Richten Sie das Mikrofon zum Fahrer hin aus.Zubehör 9 Installieren des Mikrofons Montieren Sie das Mikrofon so weit wie möglich vom Mobiltelefon entfernt. B54-4651-0000.indb20B54-4651-0000.indb20 08.2.1911:39:17PM08.2.1911:39:17PMDeutsch

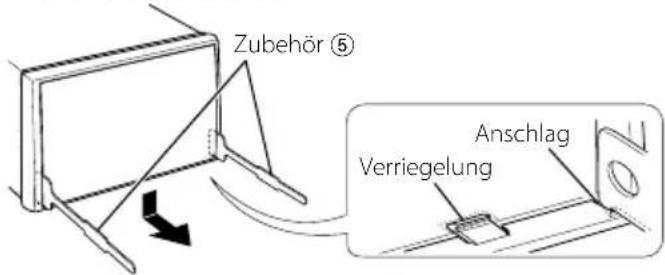

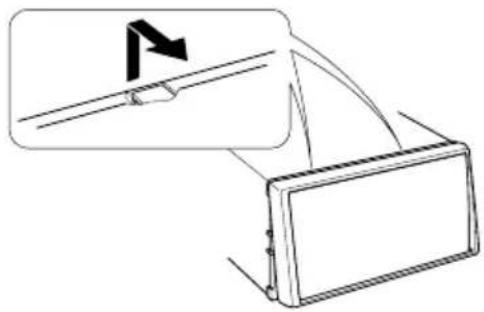

Abnehmen des Hartgummirahmens (Armaturenblende) 1. Führen Sie die Fangstifte am Ausbauwerkzeug 5 ein und entfernen Sie die beiden Verriegelungen an der unteren Hälfte.Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen.Zubehör 5VerriegelungAnschlag

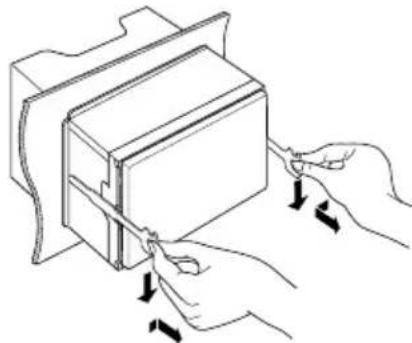

• Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.2. Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch. Ausbau des Geräts 1. Entfernen Sie den Hartgummirahmen, indem Sie sich des in Abschnitt <Abnehmen des Hartgummirahmens> dargestellten Verfahrens bedienen.2. Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 × 8) an der Rückseite des Geräts.3. Schieben Sie die beiden Ausbauwerkzeuge 5 fest in die Schlitze auf beiden Seiten, wie gezeigt.Zubehör 54. Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus.

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen.5. Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus. Ausbau der Monitor-/Player-Einheit B54-4651-0000.indb21B54-4651-0000.indb21 08.2.1911:39:18PM08.2.1911:39:18PM22
