Produkttyp	Autoradio mit CD-Player, FM/AM-Tuner, USB- und iPod-Konnektivität
Marke	Kenwood
Modell	KDCW40441
Abmessungen (B x H x T)	182 x 53 x 155 mm
Gewicht	1,40 kg
Stromversorgung	12 V DC (11-16 V zulässig), Stromaufnahme 10 A
Maximale Ausgangsleistung	50 W x 4
Lautsprecherimpedanz	4-8 Ω
Unterstützte Audioformate	Audio-CD, CD-R/RW, MP3, WMA, AAC (über USB/iPod)
Konnektivität	AUX-Eingang (3,5 mm Klinke), USB-Anschluss (vorne), iPod über Kabel
FM-Tuner	Bereich 87,5-108 MHz (50 kHz Raster), Empfindlichkeit 1,6 µV
AM-Tuner (MW)	Bereich 531-1611 kHz (9 kHz Raster), Empfindlichkeit 25 µV
RDS-Funktionen	AF, REG, PTY, Verkehrsinformationen, Nachrichten
Audioeinstellungen	Bass, Mitten, Höhen, Balance, Fader, Subwoofer, Loudness, Hochpass-/Tiefpassfilter
Display	LCD-Bildschirm mit Scrollfunktion und Helligkeitseinstellung
Sicherheitscode	Ja, 4-stelliger Code (über Menü einstellbar)
Fernbedienung	Kabelfernbedienung enthalten (Modelle KDC-W5641U/W5141U)
Mitgeliefertes Zubehör	Kabelbaum, Einbaurahmen, Ausbauwerkzeuge, Schrauben
Wartung	Reinigung mit trockenem, weichen Tuch; Reinigung der Frontkontakte; keine Lösungsmittel verwenden
Sicherheit	Schutzsicherung; Kurzschlussschutzfunktion (Anzeige PROTECT)
Reparaturfähigkeit	Keine spezifizierten Ersatzteile; wenden Sie sich an einen Kenwood-Händler
Betriebstemperatur	Nicht spezifiziert, aber direkte Sonneneinstrahlung oder übermäßige Hitze vermeiden

Häufig gestellte Fragen - KDCW40441 KENWOOD

Wie setze ich das Kenwood KDCW40441 Autoradio zurück?

Drücken Sie die Reset-Taste (an der Frontseite) mit einem Kugelschreiber oder einem dünnen Gegenstand. Dadurch werden die Werkseinstellungen wiederhergestellt.

Was tun, wenn das Gerät 'PROTECT' anzeigt?

Diese Meldung zeigt einen Kurzschluss an den Lautsprecherkabeln oder einen Masseschluss an. Überprüfen Sie die Lautsprecheranschlüsse und isolieren Sie die blanken Drähte, bevor Sie das Gerät zurücksetzen.

Wie aktiviere oder deaktiviere ich den Demomodus?

Im Menü wählen Sie 'DEMO MODE' und drücken Sie das Einstellrad mindestens 2 Sekunden lang, um zwischen ON und OFF umzuschalten.

Wie reinige ich das Frontpanel?

Verwenden Sie ein trockenes, weiches Tuch (z.B. Silikontuch) zum Abwischen der Front. Verwenden Sie niemals Lösungsmittel, Alkohol oder raue Tücher, die die Oberfläche zerkratzen könnten.

Die CD wird nicht gelesen oder das Display blinkt 'IN', was tun?

Legen Sie die CD erneut richtig ein. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die CD zerkratzt oder verschmutzt ist. Reinigen Sie sie von der Mitte nach außen. Falls der Fehler weiterhin auftritt, wenden Sie sich an den Kundendienst.

Wie stelle ich den Sicherheitscode ein?

Im Menü wählen Sie 'SECURITY SET', dann geben Sie einen 4-stelligen Code gemäß den Anweisungen ein. Nach der Aktivierung wird der Code bei jedem Einschalten nach Trennung der Batterie abgefragt.

Warum zeigt der angeschlossene iPod 'KENWOOD' an und reagiert nicht?

Der iPod ist im Fernbedienungsmodus; verwenden Sie die Bedienelemente des Autoradios zur Navigation. Wenn das Problem weiterhin besteht, überprüfen Sie die Kompatibilität des iPods (iPod nano, 5G, classic, touch) und aktualisieren Sie seine Software.

Wie stimme ich einen Sender über RDS-Namen ab?

Aktivieren Sie die PTY-Funktion (drücken Sie [▶II]), wählen Sie den Programmtyp mit dem Einstellrad, dann drücken Sie nach rechts oder links, um die Suche zu starten. Wenn der Sender gefunden wird, erfolgt die Abstimmung automatisch.

Was tun, wenn der Ton bei der Wiedergabe von Audiodateien springt?

Reinigen Sie den Datenträger (CD-R/RW) mit einem weichen Tuch. Wenn die Datei auf USB ist, überprüfen Sie, ob das Gerät im FAT16/32-Format formatiert ist und nicht beschädigt ist. Zeichnen Sie die Dateien bei Bedarf neu auf.

Wie stelle ich das Display so ein, dass es sich nach Inaktivität ausschaltet?

Im Menü stellen Sie 'DISPLAY' auf 'OFF'. Das Display schaltet sich nach 5 Sekunden Inaktivität aus. Im Menümodus ist die Ausschaltung deaktiviert.

BEDIENUNGSANLEITUNG KDCW40441 KENWOOD

Vorder Inbetriebnahme 27

Grundlegend Betrieb 28

Allgemeine Funktionen

Tuner-Funktionen

Disc- und Audiodatei-Wiedergabefunktionen

Allgemeiner Betrieb 30

Klangeinstellung

Audio-Setup

Lautsprecher-Einstellung

Display-Umschaltung

Tuner-Betrieb 32

AuswahlderProgrammart (PTY)

Speichern von Programmarten

Ändern der Sprache für die PTY-Funktion

Direkteingabe der Empfangsfrequency

Musik-Disc-/Audio-Datei-Betrieb 33

Wiedergabefunktionen des Disc-Wechslers

Direkte Musiksuche

Direkte Disc-Suche

Listenauswahl

iPod-Ausb Wahl

Spurauswahl

Menu-Betrieb 35

Menü-Steuerung

Sicherheitscode

Manuelle Einstellung der Uhrzeit

Zusatzeingangsdisplay-Einstellung

Demonstrationsmodus

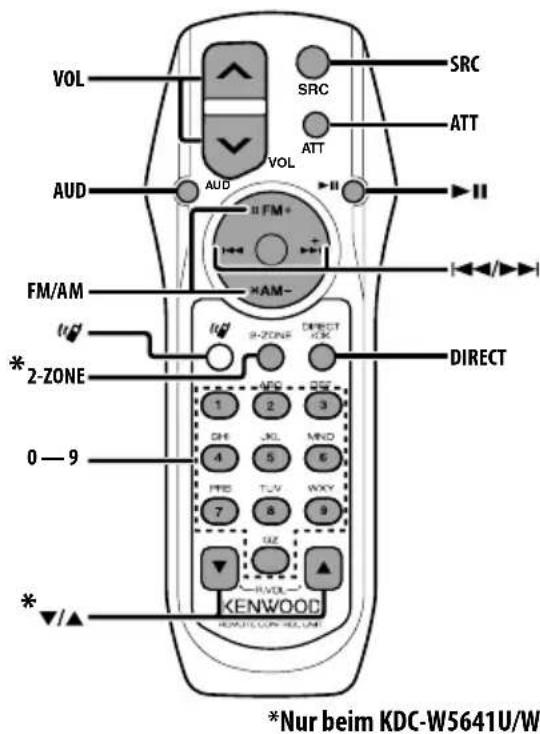

Grundlegende Fernbedienungsfunktionen 38

Anhang 39

Zubehör/Hinweise zum Einbau 42

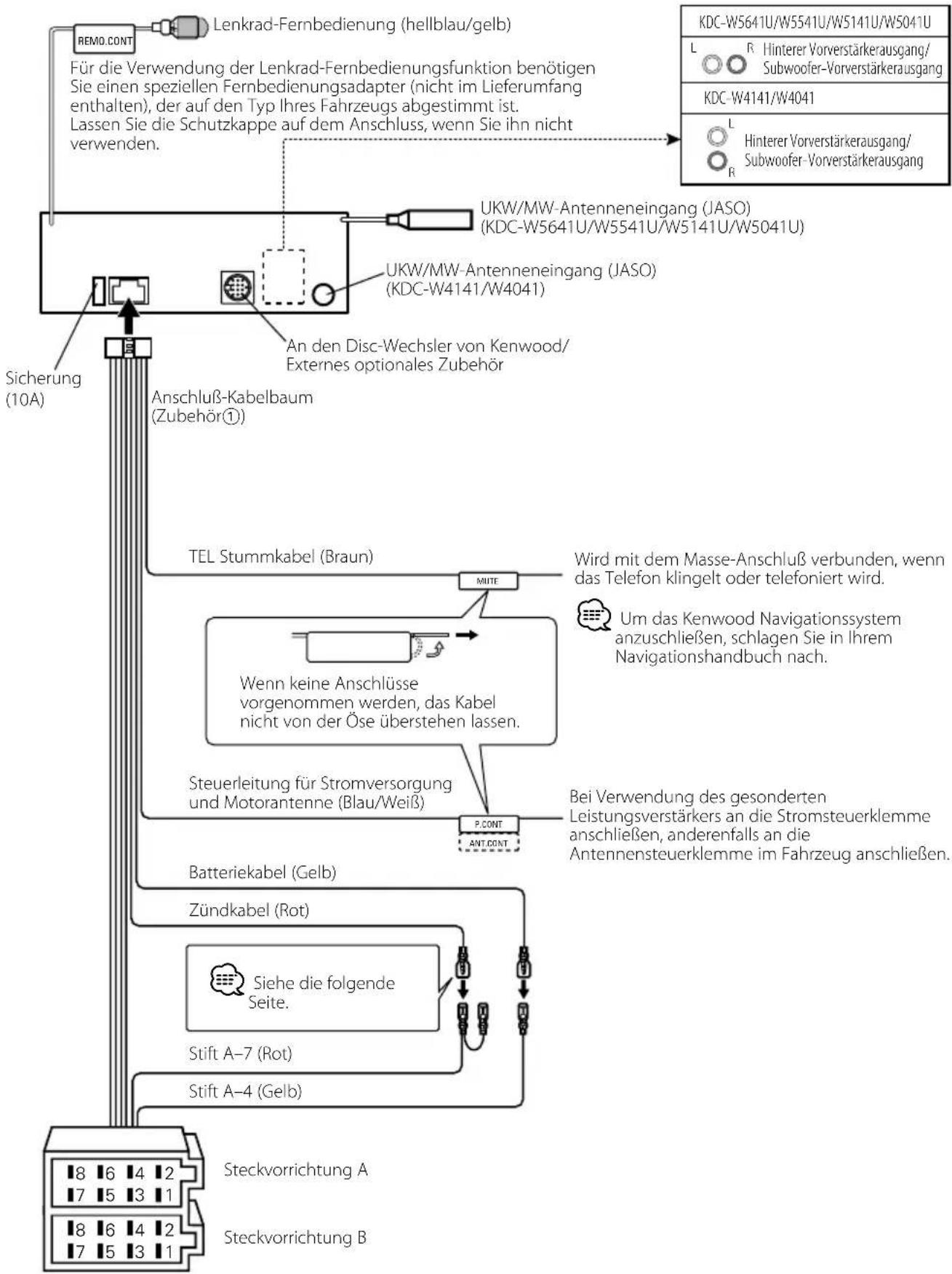

Anschlussdiagramm 43

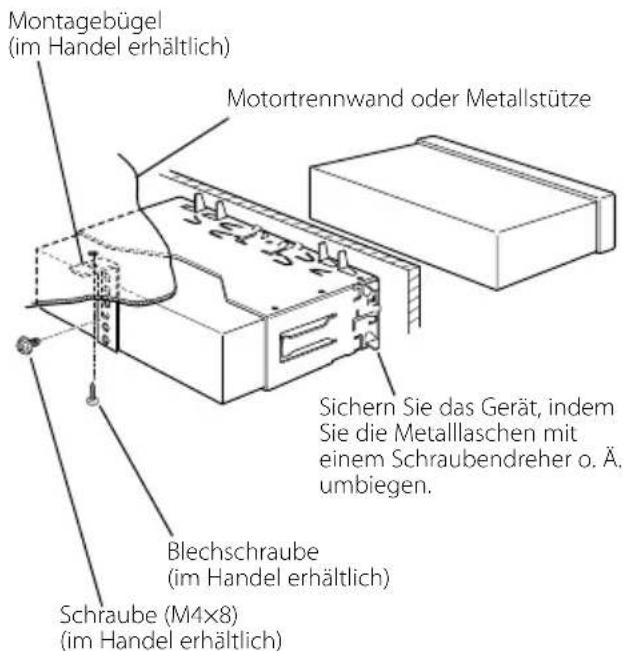

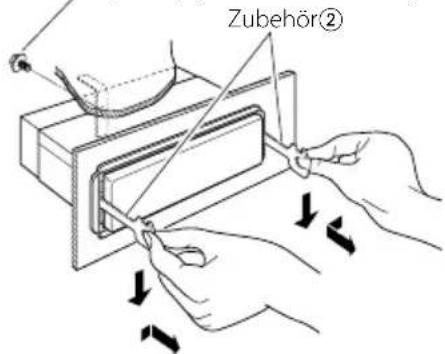

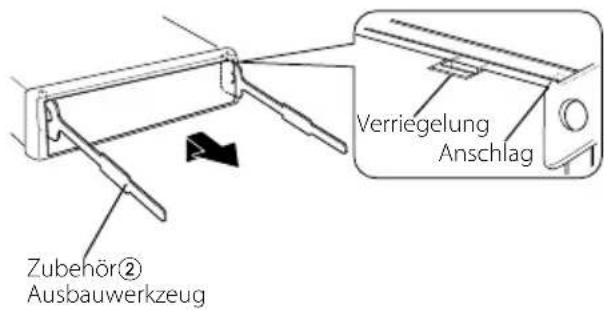

Einbau/Entfernen des Geräts 45

Fehlersuche 46

Technische Daten 48

In dieser Bedienungsanleitung verwendete Bedienteil-Abbildungen

Zur Veranschaulichung von Funktionen wurden in dieser Bedienungsanleitung Darstellungen des Bedienteils des Modells KDC-W5641U verwendet.

Wiedergabe von AAC-, MP3- und WMA-Daten

In dieser Bedienungsanleitung werden auf einem iPod, USB-Gerät und auf einer CD-R/RW gespeicherte AAC-, MP3- und WMA-Daten als "Audio-Dateien" bezeichnet. Lesen Sie hinsichtlich der Steuerung dieser Daten den Abschnitt "Audio-Dateien". Lesen Sie hinsichtlich weiterer Einzelheiten den Abschnitt (Seite 39).

Vorder Inbetriebnahme

▲WARNUNG

Zur Vermeidung von Bränden und Verletzungen beachten Sieitte die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadelin, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursichen.

VordererstenVerwendungdesGeräts

Das Gerät ist anfänglich auf den Demonstrationsmodus eingestellt.

Schalten Sie die (Seite 37) bei der ersten Verwendung these Geräts aus.

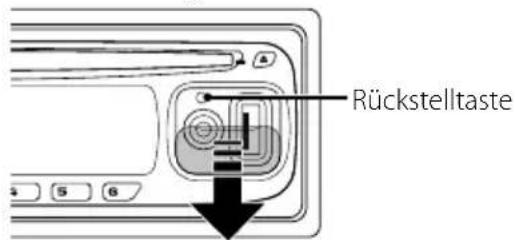

Wissenswertes über die Rückstellung Ihres Gerätes

• Falls these Gerät oder das daran angeschlossene Gerät (automatischer Disc-Wechsler o. Å.) nicht ordnungsgemäß Funktioniert, drücken Sieitte die Rückstelltaste. Die Rückstelltaste löscht alle individuellen Eingaben und stellt das Gerät auf die werkseitige Grundeinstellung zurück.

Reinigung des Geräts

Falls die Frontblende these Gerates verschmutzt sein sollte, wischen Sie sieitte mit einem trockenen und sauberen Tuch wie beispielsweise einem Silikontuch ab.

Falls die Frontblende extrem verschmutzt sein sollte, wischen Sie sieitte mit einem mit Neutralreiniger befeuchteten Tuch ab und anschließend mit einem sauberen und trockenen Tuch trocken.

• Das Auftragen von Spray direkt auf dem Gerät kann zu einer Beeinträchtigung der mechanischen Teile führen. Das Abwischen der Frontblende mit einem rauen Tuch oder die Verwendung fluchtiger Flüssigkeiten wie beispielsweise Verdünner oder Alkohol kann zu einem Verkratzen der Oberfläche oder zu einem Auslösen der Beschrifting führen.

Reinigung der Kontakte an der Frontblende

Reinigen Sie die Kontakte an der Rückseite der Frontblende und an der Front des Einschubs mit einem trockenen, weichen Tuch.

Beschlagen der Laserlinse

Bei kaltem Wetter kann die Laserlinse des CD-Players nach dem Einsatzen der Fahrzeugheziehung beschlagen. In einem solchen Fall von Kondensation lasst sich keine CD wiedergeben. Nehmen Sie die CD aus dem Gerät und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist. Funktioniert der CD-Player nach einer bestimmten Zeit noch nicht richtig, wenden Sie sichitte an ihren Kenwood-Fachhandler.

• Sollten Sie Probleme bei der Installation des Geräts haben, halten Sie sichitte von Ihrem Kenwood-Fachhändler beraten.
• Lassen Sie sich beim Kauf von optionalem Zubehör von Ihrem Kenwood-Händler beraten um sicherzustellen, dass das Zubehör von Ihrem Modell und in Ihrem Bereich untersucht wird.
  Die Zeichen, die durch these Gerat angezeigt werden können, sind A-Z 0-9 @ " ` % & * + - =, . / \ < > [ ] ( ) ; ^ -{} | ~.
  Die RDS-Funktion Funktioniert nur Dort, wo der Dienst durch einen Sender Unterstützung wird.
  Die in dieser Bedienungsanleitung dargestellen Abbildungen des Displays und der Frontblende Dianaen lediglich der Veranschaulichung der vielseitigen Einstellmöglichkeiten Ihres Gerats. Deshalb konnen sich geringfugige Abweichungen zwischen der Display-Darstellung Ihres Gerats und den Illustrationen in der Bedienungsanleitung ergeben.

Handhabung von CDs

• Berühren Sie nicht die Aufnahme-Oberfläche der CD.
• Kleben Sie keine Aufkleber oder ähnlichen auf eine CD. Verwenden Sie dem entsprechend auch keine CDs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für ihre Discs.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Wenn Sie CDs aus thisem Gerät entnehmer möchten, ziehen Sie sie stets in horizontaler Richtung heraus.
• Wenn das mittlere Loch oder der äußere Rand einer CD durch die Fertigung bedingte Grate aufweist, verwenden Sie diese CD erst, nachdem Sie diese Grate mit Hilfe eines Kugelschreibenbers o. Ä. entfernt haben.

CDs, die nicht verwendet werden konnen

• CDs, die nicht rund sind, können nicht verwendent werden.

• CDs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind, können nicht verwendet werden.
• Dieses Gerät kann nur CDs mit der Kennung wiedergeben.

Discs ohne diese Kennung werden u. U. nicht ordnungsgemäß wiedergegeben.

• Eine CD-R oder CD-RW, die nicht abgeschlossen (finalisiert) wurde, kann nicht wiedergegeben werden. (Einzelheiten hinsichtlich der Finalisierung finden Sie in den Bedienungsanleitungen ihrer Brennsoftware sowie Ihrches CD-R/CD-RW-Recorders.)

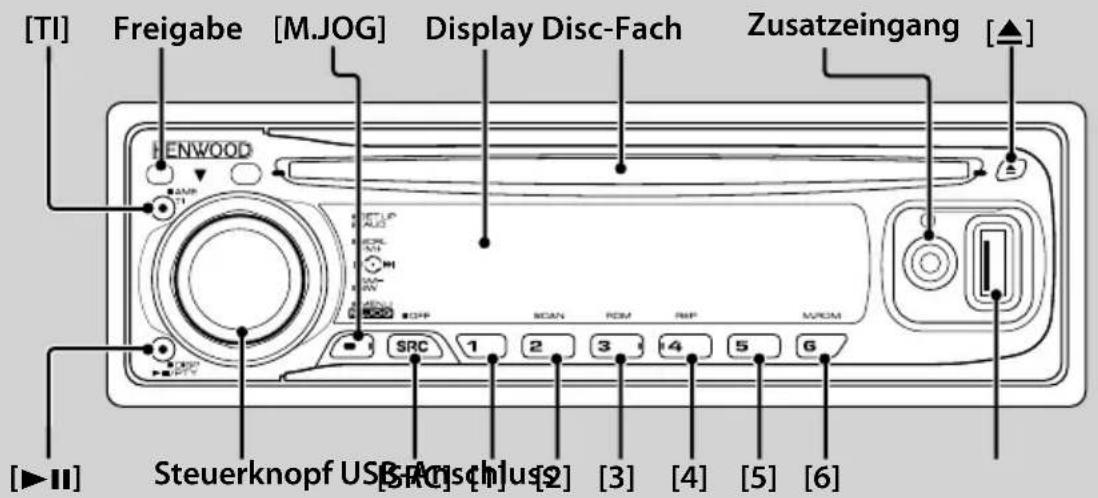

Grundlegender Betrieb

Allgemeine Funktionen

Netz-/Quellen-Ausbwahltaste

Zum Einschalten der Stromversorgung.
Bei eingeschalteter Stromversorgung wird die Quelle bei.
jedem Drucken dieser Taste zwischen Tuner ("TUNER"), USB
oder iPod ("USB" oder "iPod"), CD ("CD"), Zusatzeingang ("AUX") und Standby ("STANDBY") umgeschaltet.
Drucken Sie diese Taste mindestens 1 Sekunde, um die
Stromversorgung auszuschalten.

• Bei eingeschalteter Stromversorgung wird der Status von (Seite 36) mit "CODE ON" oder "CODE OFF" angezeigt.
• Hinsichtlich der Frage, ob bestimmte USB-Geräte oder iPods angeschlossen werden können, lesen Sieitte den Abschnitt (Seite 39).
• Wenn optionales Zubehor angeschlossen wurde, wird der Quellenname des jeweiligen Geräts eingeblendet.
• Dieses Gerät schaltet sich nach 20 Minuten im Standby-Modus automatisch vollständig aus, um die Fahrzeugbatterie zu schonen. Die Zeit, nach der sich das Gerät vollständig ausschalten soll, kann unter "POWER OFF" unter (Seite 35) eingestellt werden.
• Wenn die Verbindung zum iPod erfasst wird, schaltet sich die Quellenanzeige von "USB" zu "Pod" um.

Lautstärke-Steuerung

Drehen Sie den Knopf, um die Lautstärke einzustellen.

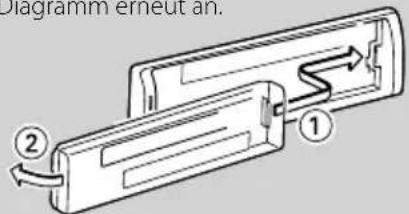

Freigabe der Frontblende

Hiermit wird die Frontblende freiGegeben, damit Sie sie abnehmer konnen. Bringen Sie die Frontblende entsprechend dem folgen Diagramm erneut an.

• Bei der Frontblende handelt es sich um ein Prazisionsbauteil, das durch Erschüttungen oder Stöße beschädigt werden kann.

• Bewahren Sie die Frontblende in ihrem Etui auf, wenn sie abgenommen wurde.

• Setzen Sie die Frontblende (und das Frontblenden-Etui) keinerlei direktem Sonnenlicht oder übermäßiger Hitze oder Feuchtigkeit aus. Schützen Sie beides darüber hinaus vor Staub und Spritzwasser.
• Berühren Sie auf keinen Fall die Metallkontakte am Gerät oder an der abnehmbaren Frontblende, um eine Beeinträchtigung des Geräts zu vermeiden.

Zusatzeingang

Schlieben Sie hier mit einem Ministecker-Kabel (3,5) ein tragbares Audio-Gerät an.

• Verwenden Sie das Ministecker-Kabel(Stereo), das keine Impedanz aufweist.

Stummschaltung der Lautstärke bei eingehendem Telefonanruf

Wenn ein Telefonruf eingeht, wird "CALL" angezeigt und das Audio-System wird stummgeschaltet.
Nach Abschluss des Telefonrufs wird "CALL" ausgeblendet und das Audio-System schaltet sich wieder ein.
Wenn Sie während des Telefonrufs [SRC] drücken, wird das Audio-System auch bei einem Telefonruf wieder eingeschaltet.

Subwoofer-Ausgang

Hiermit wird der Subwoofer bei jedem Drücken nach oben für mindestens 2 Sekunden ein- ("SUBWOOFER ON") und ausgescheltet ("SUBWOOFER OFF").

Text-/Titel-Scrollen

Hiermit wird bei jedem Drücken nach oben für mindestens 2 Sekunden das CD-, Audio-Datei und Radiotext-Display durchgescrollt.

Tuner-Funktionen

Wellenbereichs-Auswahl Steuerknopf

Hiermit wird bei jedem Drucken nach oben zwischen UKW1,UKW2 und UKW3 umgeschaltet. Hiermit wird durch Drucken nach oben zu MW umgeschaltet.

Abstimmung SteuJerknopf

Hiermit wird die Freqenz durch Drucken nach links oder rechts umgeschaltet.

• Wahlend des Empfangs von Stereo-Senden leuchtet das "ST"-Symbol.

Verkehrsinformationen

Hiermit wird die Verkehrsinformationen-Funktion ein- und ausgeschaltet. Wenn die Funktion eingeschaltet ist, wird "TI" angezeigt.

Beim Starten einer Sendung mit Verkehrsinformationen bei eingeschalteter Funktion wird "TRAFFIC INFO" angezeigt und die Verkehrsinformationen werden empfangen.

• Wenn die Lautstärke während des Empfangs von Verkehrsinformationen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Die gespeicherte Lautstärke wird anschließend bei jedem Einschalten der Verkehrsinformationen-Funktion wieder eingestellt.

Voreinstellungsspeicher [1] 16

Hiermit wird der ausgewählte Radiosender durch Drücken für mindestens 2 Sekunden gespeichert.

Auto-Speichereingabe

Hiermit werden beim Drücken der Taste für mindestens 2 Sekunden automatisch sechs Radiosender mit gutem Empfang gespeichert.

Voreinstellungsabstimmung [1] 16

Hiermit werden die gespeicherten Radiosender wieder aufgerufen.

Disc- und Audiodatei-Wiedergabefunktionen

Disc-Wiedergabe

DigeFach

Hiermit wird die Wiedergabe beim Einlagen einer Disc gestartet.

Beim Einlagen einer Disc leuchtet die "IN"-Anzeige.

• 3-Zoll (8 cm)-CDs können nicht verwendet werden. Falls Sie dennoch versuchen, eine solche CD mit einem Adapter zu verwenden, kann es zu einer Fehlfunktionkommen.

USB-Gerät-Wiedergabe (KDC-W5641U/W5541U/

W5141U/W5041U) UGB Anschluss

Hiermit wird das USB-Gerät über ein USB-Kabel (optionales Zubehor) an den USB-Anschluss angeschlossen.
Beim Anschluss des USB-Geräts leuchtet die "USB"Anzeige auf.

Hinsichtlich der wiederzugebenden Audio-Dateien, -Medien und -Geräte lesen Sieitte den Abschnitt (Seite 39).

Pause und Wiedergabe

Hiermit wird bei jedem Drücken zwischen Pause und Wiedergabe umgeschaltet.

Disc-Auswurf

• Sie können die Disc nach dem Abstellen des Motors 10 Minuten lang auswerfen lassen.

USB-Gerätabtrennung

Drücken Sie diese Taste für mindestens 2 Sekunden, um den Abtrennungsmodus auszuwahlen, und trennen Sie das USB-Gerät ab. Wahrend des Abtrennungsmodus wird "USB REMOVE" angezeigt.

Musiksuche

Hiermit wird die Musik durch Drucken nach links oder rechts umgeschaltet.
Beim Gedrückthalten nach links oder rechts wird der Schnellrück- oder Schnellvorlauf eingestellt. (Während der Wiedergabe einer Audio-Datei wird kein Ton ausgegeben.)

Ordnersuche

erknopf

Hiermit wird der Ordner, der die Audio-Datei enthalt, durch Drucken nach oben oder unter umgeschaltet.

Auswahlmodus

Nach dem Drucken dieser Taste konnen Sie Musiktitel mit dem Steuerknopf schnell durchsuchen. Lesen Sie hinsichtlich weiterer Einzelheiten den Abschnitt (Seite 34), (Seite 34).

Spur-/Datei-/Ordner-Wiederholungswiedergabe

Hiermit wird die Spurwiederholung ("TRAC REP ON") beim Drucken während der Wiedergabe einer CD ein- und ausgeschaltet ("REP OFF").

Hiermit wird beim Drücken während der Wiedergabe einer Audio-Datei zwischen Datei-Wiederholung ("FILE REP ON"), Ordner-Wiederholung ("FOLD REP ON") und ausgeschaltetem Status ("REP OFF") umgeschaltet.

• Wahlend der Wiedergabe über einen iPod kann der Ordner-Wiederholungsbetrieb nicht durchgeführt werden.

Scan-Wiedergabe

Hiermit wird nacheinander der Anfang eines jeder Musiktitels auf der Disc oder im Ordner wiedergegeben. Beim Einschalten der Scan-Wiedergabe wird "TRAC SCAN ON"/"FILE SCAN ON" angezeigt.

• Wahlrend der Wiedergabe über einen iPod kann der Scan-Wiedergabebetrieb nicht durchgefuhrt werden.

Zufallswiedergabe

Hiermit werden die Musiktitel auf der Disc oder im Ordner in zufälliger Reihenfolge wiedergegeben.
Beim Einschalten der Zufallswiedergabe wird "DISC RDM ON"/"FOLD RDM ON" angezeigt.

Allgemeiner Betrieb

Klangeinstellung

Sie können die folgenden Klangeinstellungspunkte justieren;

Einstellpunkt Display Bereich
Hintere Lautstärke* "R-VOLUME" 0 — 35
Subwoofer-Pegel "SUB-W L" —15 — +15
Bass Boost** "B.BOOKL" "L1"/"L2"/"OFF"
	(Die Anzeige schaltet sich je nach Einstellung ein.)
System Q "NATURAL"/"USER"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"	Natuürlich/Benutzereinstellung/Rock/Pop/Easy/Top 40/Jazz(Die Anzeige schaltet sich je nach Einstellung ein.)
Basspegel "BASS L" —8 — +8
Mittenpegel "MID L" —8 — +8
Höhenpegel "TRE L" —8 — +8
Balance	"BALANCE" links 15 — rechts 15
Fader	"FADER" hinten 15 — vorne 15
Verlassen Sie die Klangeinstellung (Lautstärke-Steuermodus)

*Funktion des KDC-W5641U/W5541U/W5141U/W5041U. **Funktion des KDC-W4141/W4041.

• "USER": Hiermit werden die benutzerspezifischen Einstellungen des Bass-, Mitten- und Hohenpegels aktiviert. Beim KDC-W5641U/W5541U/W5141U/W5041U kann dieser Einstellpunkt jederzeit ausgewählt werden. Beim KDC-W4141/W4041 wird dieser Einstellpunkt nur angezeigt, wenn die Klangqualität eingestellt wurde. Beim KDC-W4141/W4041 wird dieser Einstellpunkt ausgeblendet, sobald eine andere Einstellung ausgewählt wird.

• Sie können den Bass-Mitten- und Höhenpegel für jeder einzelnqueille einstellen.

1 Wahlen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drucken Sie die [SRC]-Taste.
2 Aktivieren Sie die Klangeinstellung Drücken Sie den Steuerknopf.
3 Wahlen Sie die gewünschte Klangeinstellung aus Drucken Sie den Steuerknopf.
4 Stellen Sie den gewünschten Wert ein Drehen Sie den Steuerknopf.
5 Verlassen Sie die Klangeinstellung Drücken Sie eine beliebige Taste. Drucken Sie eine beliebige Taste außer dem Steuerknopf und die -Taste.

Audio-Setup

Sie konnen das Klangsystem wie folgt einstellen;

Einstellpunkt	Display Bereich
Hochpass-Filter vor*	"HPF F"	Durchgang/80/100/120/150/180 Hz
Hochpass-Filter hinten*	"HPF R"	Durchgang/80/100/120/150/180 Hz
Tiefpass-Filter	"LPF SW"	60*1/80/120/160*2/Durchgang Hz
Subwoofer-Phase*	"PHASE"	Rückwärts (180°)/Normal (0°)
Lautstärke-Anpassung	"V-OFFSET"	-8 — ±0 (AUX: -8 — +8)
Loudness* "LOUDNESS" ein/aus
Dual Zone-System*	"2ZONE"	ein/aus

*Funktion des KDC-W5641U/W5541U/W5141U/W5041U. *Nur beim KDC-W5641U/W5541U/W5141U/W5041U. *2Nur beim KDC-W4141/W4041.

• Laustärke-Anpassung: Hiermit wird die von der grundlegenden Lautstärke-Einstellung abweichende Laustärke der einzelnen Quellen eingestellt.
• Loudness: Hiermit werden die niedrigen und hohen Töne bei niedriger Lautstärke kompensiert. (Wenn der Tuner als Quelle gewählt wurde, werden nur die niedrigen TONE kompensiert.)

• Dual Zone-System Die Haupt- und Nebenquellen (Zusatzeingang) werden getrennt über die vorderen bzw. hinteren Kanäle wiedergegeben.

• Stellen Sie den Nebenquellen-Kanal durch "ZONE2" unter (Seite 35) ein.
  Wahlen Sie die Hauptquelle mit der [SRC]-Taste aus.

• Stellen Sie die Lautstärke der vorderen Kanäle mit dem Steuerknopf ein.
• Stellen Sie die Lautstärke der hinteren Kanäle entsprechend dem Abschnitt (Seite 30) ein.
  Die Klangeinstellung hat keinerlei Auswirkung auf die Nebenquelle.

1 Wahlen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drucken Sie die [SRC]-Taste.
2 Aktivieren Sie das Audio-Setup Drucken Sie den Steuerknopf für mindestens 1 Sekunde.
3 Wahlen Sie die gewünschte Einstellung aus Drücken Sie den Steuerknopf.
4 Stellen Sie den gewünschten Wert ein Drehen Sie den Steuerknopf.
5 Verlassen Sie das Audio-Setup Drücken Sie den Steuerknopf für mindestens 1 Sekunde.

Lautsprecher-Einstellung

Sie können eine Feinabstimmung durchführten, damit beim Einstellen des Laufsprecher-Types wie folgt ein optimaler System Q-Wert erzielt wird;

Lautsprecher-Typ Display

aus "SP SEL OFF"

Für 5- und 4-Zoll-Lautsprecher "SP SEL 5/4"

Für 6- und 6^9 Zoll-Lautsprecher "SP SEL 6^9 / 6^*

Für OEM-Laufsprecher "SP SEL OEM"

1 Aktivieren Sie den Standby-Modus Drucken Sie die [SRC]-Taste.

Wahlen Sie die "STANDBY"-Anzeige aus.

2 Aktivieren Sie die Lautsprecher-Einstellung Drucken Sie den Steuerknopf.
3 Wahlen Sie den Laufsprecher-Typ aus Drehen Sie den Steuerknopf.
4 Verlassen Sie die Laufsprecher-Einstellung Drücken Sie den Steuerknopf.

Display-Umschaltung

Hiermit werden die angezeigten Informationen für die einzelnen Quellen wie folgt umgeschaltet;

Im Tuner-Betrieb

Informationen Display

Programm-Servicename oder Freqenz "FREQUENCY/PS"

Radiotext,Programm-Servicename oder Freqenz "RADIO TEXT"

Uhr "CLOCK"

Im CD- und externen Disc-Betrieb

Informationen Display

Disc-Titel "DISC TITLE"

Spurtitel (im externen Disc-Betrieb) "TRACK TITLE"

Wiedergabezeit und Spurnummer "P-TIME

Uhr "CLOCK"

Bei Wiedergabe von Audio-Dateien

Informationen Display

Musiktitel und Interpret "TITLE/ARTIST"

Albumname und Interpret "ALBUM/ARTIST"

Wiedergabezeit und Musiknummer "P-TIME"

Uhr"CLOCK

Standby/Zusatz-Eingangsquelle

Informationen Display

Quellename

"SOURCE NAME"

Uhr"CLOCK"

1 Aktivieren Sie den Display-Umschaltungsmodus

Drücken Sie die [▶II]-Taste für mindestens 1 Sekunde.

Nun wird "DISPLAY SEL" angezeigt.

2 Wahlen Sie die gewünschte Funktionsanzeige aus

Schieben Sie den Steuerknopf nach rechts oder links.

3 Verlassen Sie den Display-Umschaltungsmodus

Drucken Sie die [▶II]-Taste.

• Wenn die Uhrzeit-Anzeige ausgewählt wurde, schaltet sich die Display-Einstellung jeder einzelnen Programmquelle zur Uhrzeit-Anzeige um.
• Wenn das ausgewählte Anzeigeelement keine Informationen enthalt, werden alternative Informationen angezeigt.
• Bei der Auswahl von "FOLDER NAME" während der Wiedergabe über einen iPod werden die Name entsprechend den gegenüber ausgewählten Suchkriterien angezeigt.

Auswahl der Programmart (PTY)

Auswahl der Programmart und Suche nach einem Sender;

Nr. Programmart Display

1. Sprache "SPEECH"

2. Musik "MUSIC"

3. Nachrichten "NEWS"

4. Aktuelles "AFFAIRS"

5. Informationen "INFO"

6. Sport "SPORT"

7. Bildung "EDUCATE"

8.Drama“DRAMA"

1. Kultur "CULTURE"

2. Wissenschaft "SCIENCE"

3. Verschiedenes "VARIED"

4. Popmusik "POP M"

5. Rockmusik "ROCK M"

6. Easy-Listening-Musik

7. Leichte Klassik "LIGHT M"

8. Anspruchsvolle Klassik

9. Andere Musik

18.Wetter

1. Finanzen

2. Kinderprogramme

3. Gesellschaftliches

4. Religion

5. Hörersendungen

6. Reisen

7. Freizeit

8. Jazz

9. Country-Musik

10. Nationale Musik

11. Oldies

12. Volksmusik

13. Dokumentarberichte

"POP M"

"ROCK M"

"EASYM"

"CLASSICS"

"OTHERM

"WEATHER"

"FINANCE"

"CHILDREN"

"SOCIAL"

"RELIGION"

"PHONE IN"

"TRAVEL"

"LEISURE"

"JAZZ"

"COUNTRY"

"NATION M"

"OLDIES"

"FOLK M"

"DOCUMENT"

• Sprache und Musik beinhalten die folgenden Programmarten:

Musik: Nr.12 - 17, 26 - 30

1 Aktivieren Sie den PTY-Modus

Drucken Sie die [▶II]-Taste.

Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

• These Funktion steht während des Empfangs einer Verkehrsmeldung oder während des MW-Empfangs nicht zur Verfügung.

2 Wahlen Sie die Programmart aus Schieber den Steuerknopf nach oben oder unter.

3 Suchen Sie nach dem ausgewählten Programmart-Sender Schieber den Steuerknopf nach rechts oder links.

• Wenn die ausgewählte Programmart nicht gefunden werden konnte, wird "NO PTY" angezeigt. Wahlen Sie in einem solchen Fall eine andere Programmart aus.

4 Verlassen Sie den PTY-Modus Drücken Sie die [▶II]-Taste.

Speichern von Programmarten

Wenn Sie bevorzugt eine bestimmte Programmart horen, konnen Sie diese speichern und die entsprechenden Sender so schneller abrufen.

Speichern der Programmart

1 Wahlen Sie die zu speichernde Programmart aus

Lesen Sie dazu den Abschnitt .

2 Speichern Sie die Programmart

Drücken Sie die gewünschte [1] — [6]-Taste für mindestens 2 Sekunden.

Abrufen der gespeicherten Programmart

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu den Abschnitt .

2 Rufen Sie die Programmart ab

Drücken Sie die gewünschte [1] — [6]-Taste.

Musik-Disc-/Audio-Datei-Betrieb

Ändern der Sprache für die PTY-Funktion

AuswahlderProgrammart-Anzeigesprache;

Sprache Anzeige

English "ENGLISH"

Französisch "FRENCH"

Deutsch "GERMAN"

1 Aktivieren Sie den PTY-Modus
Lesen Sie dazu den Abschnitt .
2 Aktivieren Sie den Modus zur Sprachänderung Drucken Sie die [TI]-Taste.
3 Wahlen Sie die Sprache aus

Schieben Sie den Steuerknopf nach oben oder unter.

4 Verlassen Sie den Modus zur Sprachänderung Drücken Sie die [TI]-Taste.

Funktion der Fernbedienung

Direkteingabe der Empfangsfrequency

Über die Fernbedienunglässt sich die Empfangsfrequency direkt eingeben.

1 Aktivieren Sie den Modus zur direkten Frenzengeingabe

Drucken Sie die [DIRECT]-Taste auf der Fernbedienung.

Nun wird "-- --" angezeigt.

2 Geben Sie die Frenzenuin

Drücken Sie die entsprechenden Zifferntasten auf der Fernbedienung.

Beispiel:

Gewinschte Freqenz Drucken Sie die Taste.

92,1 MHz (UKW) [0], [9], [2], [1]

Abbruch der direkten Frenzeneingabe

Drücken Sie die [DIRECT]-Taste auf der Fernbedienung.

• Sie können die Freqenzen im UKW-Bereich in Schritten von mindestens 0,1 MHz eingeben.

Wiedergabefunktionen des Disc-Wechslers

Während der Wiedergabe einer Disc über den Disc-Wechsler konnen die folgenden Wiedergabefunktionen verwendet werden.

Wiederholte Wiedergabe des gegenwärtnigen Musiktitels oder der gegenüber Disc (Wiederholungswiedergabe)

Drucken Sie die [4]-Taste.

Durch wiederholtes Drucken dieser Taste wird die Spur-Wiederholungswiedergabe ein- ("TRAC REP ON"), die Disc-Wiederholungswiedergabe ein-(DISC REP ON) und die Wiederholungswiedergabe ausgeschaltet ("REP OFF").

Hiermit wird Musik im CD-Wechsler in zufälliger Reihenfolge wiedergegeben.

(Magazin-Zufallswiedergabe)

Drucken Sie die [6]-Taste.

Durch Drücken dieser Taste wird die Magazin-Zufallswiedergabe ein- ("MGZN RDM ON") und ausgeschaltet ("RDM OFF").

Funktion der Fernbedienung

Direkte Musiksuche

Hiermit werden die Musiktitel durch Eingabe einer Spurnummer durchsucht.

1 Geben Sie die Musiknummer ein

Drücken Sie die entsprechenden Zifferntasten auf der Fernbedienung.

2 Durchsuchen Sie die Musiktitel

Drucken Sie die [I-]- oder [▶-]-Taste.

Abbruch der direkten Musiksuche

Drucken Sie die [▶II]-Taste.

• Wahlend der Wiedergabe über einen iPod, während der Zufallswiedergabe oder Scan-Wiedergabe kann keine Direkt-Musiksuche durchgeführt werden.

Funktion eines Disc-Wechslers mit Fernbedienung Direkte Disc-Suche

Hiermit wird die Disc durch Eingabe einer Disc-Nummer gesucht.

1 Geben Sie die Disc-Nummer ein Drücken Sie die entsprechenden Zifferntasten auf der Fernbedienung.
2 Suchen Sie nach der Disc Drücken Sie die [FM]-oder [AM]-Taste.

Abbruch der direkten Disc-Suche Drücken Sie die [▶II]-Taste.

• Geben Sie "0" ein, um die 10. Disc auszuwahlen.
• Wahrend der Zufallswiedergabe oder Scan-Wiedergabe kann keine Direkt-Discutsche durchgefuhrt werden.

Funktion von USB/CD der Audio-Datei Listenausbahl

Suchen Sie nach dem gewünschten Musiktitel, indem Sie die Medien-Dateistruktur durchsuchen.

1 Aktivieren Sie den Multi Jog-Ausbahlmodus Drücken Sie die [M.JOG]-Taste.

Nun wird "MULTI JOG ON" angezeigt.

Hiermit wird der Name der gegenwärten Audio-Datei angezeigt.

2 Suchen Sie nach einem Musiktitel und halten Sie diesen wiedergeben

Operation	Funktion
Navigation zwischen den Ordern/Dateien	Drehen Sie den Steuerknopf.
Auswahl des Ordner/der Datei Drücken Sie den Steuerknopf.
Rückkehr zum vorherigen Ordner Schieben Sie den Steuerknopf nach links.
Rückkehr zur obersten Ordnerebene	Drücken Sie den Steuerknopf für mindestens 2 Sekunden nach links.

Die Anzeige von < < " 器 > " ),neben dem.
eingeblendeten Ordnernamen weist daraufhin,
dassdem Ordner ein anderer Ordner vorausgeht
oder nachfolgt.
Bei der Anzeige des Dateinamens wird am Ende ein
*eingeblendent.

Abbruch des Multi Jog-Ausbahlmodus Drucken Sie die [M.JOG]-Taste.

• Wahrend der Zufallswiedergabe oder Scan-Wiedergabekann keine Listenauswahl durchgefuhrt werden.

Funktion des KDC-W5641U/KDC-W5541U Funktion des iPod

iPod-Ausb Wahl

Suchen Sie nach dem gewünschten Musiktitel, indem Sie denselben Menupunkt wie beim iPod auswahlen.

1 Aktivieren Sie den Multi Jog-Ausbahlmodus Drucken Sie die [M.JOG]-Taste.

Nun wird "MULTI JOG ON" angezeigt.
Hiermit wird die Wiedergabeliste angezeigt.

2 Suchen Sie nach einem Musiktitel und halten Sie diesen wiedergeben

Operation	Funktion
Bewegung zwischen den Einstellpunkten	Drehen Sie den Steuerknopf.
Auswahl eines Einstellpunkts Drücken Sie den Steuerknopf.
Rückkehr zum vorherigen Einstellpunkt	Schieben Sie den Steuerknopf nach oben.
Rückkehr zum Hauptmenu Drücken Sie den Steuerknopf für mindestens 2 Sekunden nach oben.

Abbruch des Multi Jog-Auswahlmodus Drucken Sie die [M.JOG]-Taste.

• Wahlend der Zufallswiedergabe kann die iPod-Ausbahl nicht durchgeführt werden.

Funktion der Musik-CD

Spurausbahl

Wahlen Sie den gewünschten Musiktitel aus, indem Sie den Steuerknopf drehen.

1 Aktivieren Sie den Multi Jog-Ausbahlmodus Drucken Sie die [M.JOG]-Taste.

Nun wird "MULTI JOG ON" angezeigt.
Hiermit wird die Nummer des gegenwärtingen Musiktitels angezeigt.

2 Wahlen Sie den gewünschten Musiktitel aus Drehen Sie den Steuerknopf.

3 Lassen Sie sich den ausgewählten Musiktitel wiedergeben

Drucken Sie den Steuerknopf.

Der Multi Jog-Ausbwahlmodus wird verlassen und der ausgewählte Musiktitel wird wiedergegeben.

Abbruch des Multi Jog-Ausbahlmodus Drucken Sie die [M.JOG]-Taste.

Die Spurauswahl ist nur während der Wiedergabe über den integrierten CD-Player verfügbar.
- Wahlrend der Zufallswiedergabe oder Scan-Wiedergabe kann keine Spurausbahl durchgefuhrt werden.

Menu-Steuerung

Stellen Sie die folgenden Funktionen ein;

Anzeige Einstellung Einstellungsübersicht			Musikquelle
"SECURITY SET"	Lesen Sie dazu Seite 36	Hiermit wird der Sicherheitscode festgelegt.	SB
"CLOCK ADJUST"	Lesen Sie dazu Seite 36	Hiermit wird die Uhrzeit eingestellt.	SB
"SYNC" ON*/OFF So synchronisierten Anzeige des Geräts mit den RDS-Senderzeitdaten.			SB
"DISPLAY" ON*/OFF Hiermit wird das Display ausgeschelt, wenn kein Betrieb durchgeführt wird.			—
"DIMMER"*1	AUTO*/OFF Hiermit wird das Display entsprechend der Lichtschalter-Stellung des Fahrzeugs abgedunkelt.		SB
"DIMMER"*2	ON/OFF* Hiermit wird die Helligkeit des Displays entsprechend den Lichtverhältnissen der Umgebung eingestellt.		—
"DOT LINE" ON*/OFF Hiermit wird eingestellt, ob eine rote gepunktete Zeile auf dem Display eingebrendet werden soll oder nicht.			SB
"SWPRE" REAR*/SUB-W Hiermit wird der Ausgang des Vorverständers eingestellt.			SB
"ZONE2"*1	REAR*/FRONT Hiermit wird bei aktiverter Dual Zone-Funktion das Ziel des AUX-Eingangs bestimmt.		SB
"SUPreme" ON*/OFF Hiermit wird die Supreme-Funktion ein- und ausgeschelt.			AF
"NEWS" OFF* -90M Hiermit wird die automatische Empfangsfunktion für Nachrichtensendungen ein- und ausgeschelt und die Deaktivierungszeit zur Unterbrechung für Nachrichtensendungen eingestellt.			—
"LOCAL S" ON/OFF* Bei der automatischen Senderabstimmung wird nur nach Sendern gesucht, die sehr gut empfangen werden können.			FM
"SEEK"	AUTO1*/AUTO2/MANUAL	Hiermit wird der Abstimmungsmodus des Radios ausgewähl.	TUN
"AF"	ON*/OFF Bei schlechtem Empfang eines bestimmten Radiosenders wird automatisch zu einem Sender umgeschaltet, der dasselse Programm über dasselse RDS-Netzwerk sendet.		SB
"REGIONAL"	ON*/OFF	Hiermit wird eingestellt, ob mit der "AF"-Steuerung ein bestimmter Radiosender nur in einer bestimmten Region eingestellt werden soll.	SB
"ATPS"	ON*/OFF Bei schlechtem Empfang eines Verkehrsinformationen-Senders wird automatisch nach einem Radiosender gesucht, der better empfangen werden kann.		SB
"MONO"	ON/OFF* Hiermit wird eine Stereo-Sendung im Mono-Modus empfangen.		FM

Anzeige Einstellung Einstellungsübersicht			Musikquelle
"NAME SET"	Lesen Sie dazuSeite 37	Hiermit wird das Display bei Umschaltung zur AUX-Quelle eingestellt.	AUX
"RUSSIAN**3	ON*/OFF Hiermit	wird Russisch als Display-Sprache ausgewähl.	SB
"SCROLL" AUTO/ MANUAL*		Hiermit wird die Anzeige bei Umschaltung des eingeblenden Texts durchgeschroll.	—
"AUX"	OFF/ON1*/ON2	Hiermit wird eingestellt, ob während der Quellenauswahl AUX angezeigt werden soll.	SB
"POWER OFF"	---- -20M*	Hiermit wird die Stromversorgung nach Verstreichen einer voreingestalten Zeit im Standby-Modus ausgeschiedt.	SB
	-60M
"CD READ"	1*/2	Hiermit wird der CD-Lesemodus eingestellt.	SB
"DEMO MODE"	Lesen Sie dazuSeite 37	Hiermit wird derDemonstrationsmodus aktiviert.	—

• Werkseitige Einstellung
  *Funktion des KDC-W5641U/W5541U/W5141U/W5041U.
  ^2 Funktion des KDC-W4141/W4041.
  ^3 Funktion des KDC-W5641U/W5141U/W4141.

Das Anzeigeelement variiert je nach gegenüber ausgewählter Quelle. Die in der Quellenspalte angezeigte Markierung weist auf die mit dem Anzeigeelement zusammenhängende Quelle hin.

SB: Kann in jedem Modus außer im Standby-Modus eingestellt werden.
SB: Kann im Standby-Modus eingestellt werden.
AF: Kann während der Audio-Datequelle CD/USB (außer iPod) eingestellt werden.
TUN: Kann bei einer Tuner-Quelle eingestellt werden.
FM: Kann beim UKW-Empfang eingestellt werden.
AUX: Kann beim Zugriff auf eine AUX-Quelle eingestellt werden.
: Kann wahrend aller Quellen eingestellt werden.

1 Aktivieren Sie den Menu-Modus

Drucken Sie die [M.JOG]-Taste für mindestens

1 Sekunde.

Nun wird "MENU" angezeigt.

2 Wahlen Sie den gewünschten Menüpunkt aus

Schieben Sie den Steuerknopf nach oben oder unter.

3 Wahlen Sie die gewünschte Einstellung aus

Schieben Sie den Steuerknopf nach rechts oder links.

4 Verlassen Sie den Menu-Modus

Drucken Sie die [M.JOG]-Taste.

• Lesen Sie hinsichtlich weiterer Informationen über die Einstellung der einzelnen Punkte die jeweils angegebene Seite in der Bedienungsanleitung.
• Bei Einstellung der Option "2ZONE" unter (Seite 30) auf "ON" wird "ZONE2" angezeigt.
• Lesen Sie hinsichtlich weiterer Einzelheiten über die Menu-Punkte den (Seite 40).

Menu-Betrieb

Sicherheitscode

Bei Einstellung des Sicherheitscodes wird die Wahrscheinlichkeit eines Diebstahls reduziert, da zum Einsatz den Geräts im ausgeschalteten Zustand die Ungabe des Sicherheitscodes erforderlich ist.

Die Sicherheitscode-Funktion kann nach Eingabe des Sicherheitscodes nicht mehr deaktiviert werden. Nehmen Sieitte zur Kenntnis, dass Ihr Sicherheitscode aus der 4-stelligen Zahl besteht, die in ihren Lieferumfang des Gerats enthaltenen "Car Audio Passport" eingetragen ist.

1 Wahlen Sie den Sicherheitscode im MenuModus aus

Wahlen Sie die "SECURITY SET"-Anzeige aus. Lesen Sie hinsichtlich weiterer Einzelheiten zur Auswahl des Menüpunkts den Abschnitt (Seite 35).

2 Aktivieren Sie den Sicherheitscode-Modus Drücken Sie den Steuerknopf für mindestens 1 Sekunde.

Nach der Anzeige von "ENTER" wird "CODE" auf dem Display eingebrendet.

3 Wahlen Sie die Ziffern aus, die Sie eingeben möchten Schieber den Steuerknopf nach rechts oder links.

4 Wahlen Sie die Sicherheitscode-Zahlen aus Schieben Sie den Steuerknopf nach oben oder unter.

5 Wiederholen Sie die Schritte 3 und 4 und verwollständigen Sie den Sicherheitscode.

6 Bestätigen Sie den Sicherheitscode Drücken Sie den Steuerknopf für mindestens 3 Sekunden.

Nach der Anzeige von "RE-ENTER" wird "CODE" auf dem Display eingebrendet.

7 Wiederholen Sie die Schritte 3 und 6 und geben Sie den Sicherheitscode zur Bestätigung erneut ein.

Nun wird "APPROVED" angezeigt.
Nun ist die Sicherheitscode-Funktion aktiviert.

• Wenn Sie einen von ihrer Sicherheitscode abweichenden Code eingegeben haben, müssen sie noch einmal mit Schritt 3 beginnen.

8 Verlassen Sie den Sicherheitscode-Modus Drücken Sie die [M.JOG]-Taste.

Eingabe des Sicherheitscodes

Zur Verwendung des Audio-Geräts ist die Eingabe des Sicherheitscodes erforderlich, wenn das Audio-Gerät nach dem Abtrennen von der Batterie-Stromversorgung oder nach dem Drücken der Rückstell taste wieder verwendet wird.

1 Schalten Sie die Stromversorgung ein.
2 Wiederholen Sie die Schritte 3 und 6 und geben Sie den Sicherheitscode zur Bestätigung erneut ein.

Nun wird "APPROVED" angezeigt.

• Wenn ein nicht ordnungsgemäß Code eingegeben wird, wird "WAITING" angezeigt und die in der Tabelle unter dargesteltere Ungabe-Sperrzeit wird aktiviert. Nachdem die Ungabe-Sperrzeit verstrichen ist, wird "CODE" angezeigt und die Ungabe kann durchgeführt werden.

Anzahl der Ungaben eines nicht ordnungsgemäßen Codes	Eingabe-Sperrzeit
1	—
2 5 Minuten
3 1 Stunde
4 24 Stunden

Manuelle Einstellung der Uhrzeit

1 Wahlen Sie die Uhreinstellung im MenuModus aus

Wahlen Sie die "CLOCK ADJUST"-Anzeige aus. Lesen Sie hinsichtlich weiterer Einzelheiten zur Auswahl des Menüpunkts den Abschnitt (Seite 35).

2 Aktivieren Sie den Uhrzeit-Einstellmodus Drücken Sie den Steuerknopf für mindestens 1 Sekunde.

Das Uhr-Display blinkt.

3 Stellen Sie die Uhrzeit ein Drücken Sie den Steuerknopf nach oben oder unter, um die Stunden einzustellen, und nach links oder rechts, um die Minuten einzustellen.

4 Verlassen Sie den Uhrzeit-Einstellmodus Drücken Sie die [M.JOG]-Taste.

• Sie können diese Einstellung durchführten, wenn "SYNC" auf "OFF" gestellt wurde.

Zusatzeingangsdisplay-Einstellung

Hiermit wird die unter aufgeführte Anzeige eingebrendet, wenn zum Zusammenhang umgeschaltet wird;

"AUX"
DVD
-“PORTABLE”
"GAME"
"VIDEO"
TV

1 Wahlen Sie das Zusammenhangs-Display im Menu-Modus aus

Wahlen Sie die "NAME SET"-Anzeige aus.

Lesen Sie hinsichtlich weiterer Einzelheiten zur Auswahr des Menüpunkts den Abschnitt (Seite 35).

2 Aktivieren Sie den Zusammenhangsdisplay-Einstellungsmodus

Drücken Sie den Steuerknopf für mindestens 1 Sekunde.

Der derzeit ausgewählte Zusammenhang wird angezeigt.

3 Wahlen Sie das Zusammenhangs-Display aus Schieben Sie den Steuerknopf nach rechts oder links.

4 Verlassen Sie den Einstellungsmodus für das Zusammenhangs-Display

Drucken Sie die [M.JOG]-Taste.

• Wenn 10 Sekunden lang keine Eingabe gemacht wurde, wird der zu dieser Zeitpunkt eingegebene Name registriert und der Namenseingabe-Modus automatisch verlassen.
  Die Anzeige des Zusatzeingangs lasst sich nur einstellen, wenn der interne Zusatzeingang oder der Zusatzeingang des optionalen KCA-S220A verwendet wird. Beim KCA-S220A wird standardmäßig "AUX EXT" angezeigt.

Demonstrationsmodus

Ein- und Ausschaltung des Demonstrationsmodus

1 Wahlen Sie den Demonstrationspunkt im Menu-Modus aus

Wahlen Sie die "DEMO MODE"-Anzeige aus. Lesen Sie hinsichtlich weiterer Einzelheiten zur Auswahl des Menüpunkts den Abschnitt (Seite 35).

2 Aktivieren Sie den Demonstrationsmodus Drücken Sie den Steuerknopf für mindestens 2 Sekunde.

Beimücken dieser Taste für mindestens 2 Sekunden wird die Einstellung zwischen "ON" und "OFF" umgeschaltet.

3 Verlassen Sie den Demonstrationsmodus Drucken Sie die [M.JOG]-Taste.

Grundlegende Fernbedienungsfunktionen

Allgemeine Steuerung

Lautstärke-Regelung [VOL]

Quellenauswahl [SRC]

Lautstärke-Absenkung [ATT]

Bei einem erneuten Drucken der Taste wird wieder der vorherige Lautstärkepegel eingestellt. Wenn die Lautstärke reduziert wird, blinkt die "ATT"-Anzeige.

In der Klangeinstellung

Audiopunkt-Ausb Wahl [AUD]

Audiopunkt-Einstellung [VOL]

• Lesen Sie hinsichtlich der Einstellungen für Audio-Funktionen und andere Klangeinstellungen den Abschnitt (Seite 30).

Dual Zone-Steuerung

Dual Zone-System ein und aus [2-ZONE]

Steuerung Lautstärke hinterer Kanal

[△]/[▼]

Im Tuner-Betrieb

Wellenbereichsausbahl [FM11AM]

Voreinstellungssender-Abruf

Bei CD-/USB-Quelle

Musikauswahl

Ordner-/Disc-Ausbwahl [FM]/[AM]

Pause/Wiedergabe

Wissenswertes über []

These Taste wird beim Anschluss der Bluetooth HANDS FREE BOX verwendet. Lesen Sie hinsichtlich weiterer Einzelheiten die Bedienungsanleitung der Bluetooth HANDS FREE BOX.

• Bewahren Sie die Fernbedienung nicht an freißen Orten wie beispelseweise auf dem Armaturen Brettt auf.

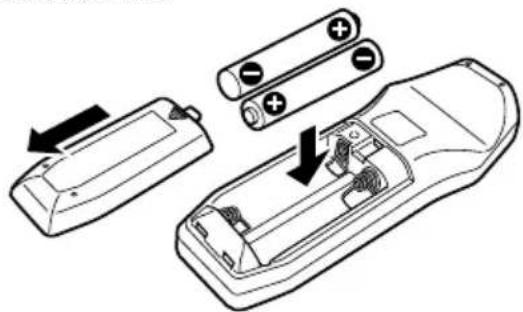

Einlagen und Austauschen der Batterien

Verwenden Sie zwei "AA"/"R6"-Batterien.
Drücken Sie auf die gekennzeichene Stelle der Batteriefach-Abdeckung und schieren Sie sie gleichzeitig nach hinter, wie unter dargestellt.
Legen Sie die Batterien unter Berücksichtigung der Pole + und - entsprechend der Abbildung im Batteriefach ein.

Wissenswertes über Audio-Dateien

• Abspielbare Audio-Dateien

AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)

• Abspielbare Disc-Medien

CD-R/RW/ROM

• Abspielbare Disc-Dateiformate

ISO 9660 Level 1/2, Joliet, Romeo, Lange Dateinamen

• Abspielbare USB-Geräte

KDC-W5641U, KDC-W5541U, KDC-W5141U, KDC-W5041U

• Abspielbare USB-Geräte

USB-Massenspeicher-Klasse

• Mögliche Dateisysteme auf USB-Geräten

FAT16, FAT32

• Abspielbare iPod-Modelle

KDC-W5641U, KDC-W5541U

Obwohl die Audio-Dateien den oben aufgeführten Standards entsprechen, ist das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich.

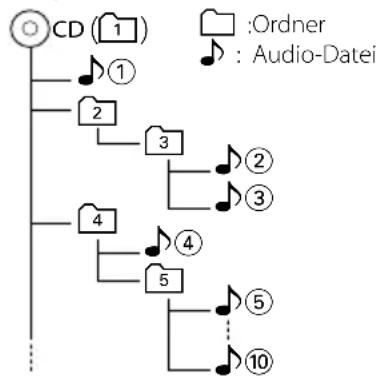

• Wiedergabereihenfolge von Audio-Dateien

Beim in der folgenden Abbildung dargestellen Beispiel eines Ordner-/Dateibaums werden die Dateien in der Reihenfolge von ① nach ⑩ abgespielt.

Ein Online-Handbuch zu Audio-Dateien finden Sie auf der Website unter www.kenwood.com/audiofile/.

Dieses Online-Handbuch enthalt ausfuhrliche Informationen und Hinweise, die nicht in dieser Handbuch enthalten sind. Sie sollen sich diese Online-Handbuch ebenfalls durchlesen.

• In thisem Handbuch wird der Begriff "USB-Gerät" für Flash-Speicher und digitale Audioplayer mit USB-Anschlüssen verwendet.
  Die Bezeichnung "iPod" bezieht sich in thisem Handbuch auf einen iPod, der über das iPod-Anschlusskabel (optionale Zubehör) angeschlossen ist. Der über das iPod-Anschlusskabel angeschlossene iPod kann über these Gerät gesteuert werden. Über das iPod-Anschlusskabel anzuschließlich Gerät umfassen den iPod nano, iPods der fünften Generation, den iPod classic sowie den iPod touch. Andere iPods können nicht abgeschlossen werden.

Wissenswertes über USB-Geräte

• Wenn Sie die Wiedergabe nach dem Anschluss des iPod starten, werden zuerst die bereits vom iPod abgeschleiten Musiktitel wiedergegeben. In diesen Fall entscheidt die Anzeige "RESUMING" ohne Anzeige von Ordnername o. Ä. Durch Ändern des Anzeigelelements wird der ordnungsgemäß Titel usw. angezeigt.
• Wenn Sie den iPod an diesen Gerät anschließen, wird auf dem iPod "KENWOOD" oder "✓" angezeigt, um darauf hinzuweisen, dass die Bedienelemente des iPod deaktiviert sind.
• Wenn das USB-Gerät an diese Gerät angeschlossen ist, kann es bei eingeschalteten Gerät aufgeladen werden.
• Installieren Sie das USB-Gerät an einer Stelle, an der es Sie nicht beim sicheren Fahren Ihres Fahrzeuges befindert.
• Sie können kein USB-Gerät über einen USB-Hub und ein Multi Card Reader-Gerät anschließen.
• Fertigen Sie Sicherungskopien der Audio-Dateien auf diesen Gerät an. Je nach Betriebseinstellung des USB-Geräts konnten die Dateien versehentlich gelöscht werden.

Wir haften für keinerlei Schäden, die aus einem versehentlichen Löschen der gespeicherten Daten resultieren.

• Im Lieferumfang these Gerats ist kein USB-Gerät enthalten. Ein USB-Gerät muss separat im Handel erworben werden.
  Zum Anschluss des USB-Gerats empfehlen wir das CA-U1EX (optionale).

Eine normale Wiedergabe kann nicht gewährleistet werden, wenn ein anderes als ein USB-kompatibles Kabel verwendet wird. Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5m kann eine fehlerhafte Wiedergabe verursichen.

Anhang

Menu-Glossar

- SWPRE (Vorausgangs-Umschaltung)

Hiermit wird der Vorausgang zwischen dem hinteren Ausgang ("REAR") und dem Subwoofer-Ausgang ("SUB-W") umgeschalttet.

SUPREME

Hierbei handelt es sich um eine Technologie zur Hochrechnung und Ergänzung durch Eigentumsalalgorithmen, einem Hochfrequenzbereich, der bei Verschlussung mit niedriger Bitrate (unterhalb von 128 Kbps, Abtastfrequenz 44,1 kHz) beschritten wird. Die Ergänzung wird durch das Komprimierungsf格式 (AAC, MP3 oder WMA) optimiert und entspruchend der Bitrate verarbeitet. Bei mit hoher oder variabler Bitrate verschlusselter Musik oder bei Musik mit minimalem Hochfrequenzbereich ist die Wirkung unerheblich.

CD READ

Hiermit wird das Verfahren zum Lesen der CD eingestellt. Wenn eine CD mit speziellem Format nicht wiedergegeben werden kann, stellen Sie diese Funktionitte auf "2" um die Wiedergabezwangsweise durchzufuhren.BeachtenSieitte,dass einige Musik-CDs selbst bei der Einstellung auf ^ 2 " nicht wiedergegeben lessen werden konnen.Darüber hinaus konnen Audio-Dateien bei der Einstellung auf "2" nicht wiedergegeben lessen werden. In den meisten Falle nuss這些 Funktion auf "1" gestellt werden.

1: Hiermit wird bei der Wiedergabe von CDs automatisch zwischen Discs mit Audio-Dateien und Musik-CDs unterschieden.

2: Hiermit wird die Wiedergabe zwangsweise als Musik-CD durchgefuhrt.

AUX

Beim Einschalten dieser Funktion kann die AUX-Quelle ausgewählten werden.

ON1: Hiermit wird der Ton des am AUX-Anschluss angeschlossenen externen Geräts wiedergegeben, wenn zuvor die AUX-Quelle aktiviert wurde.

ON2: Hiermit wird die Dämpfungsfunktion eingestellt, wenn zuvor die AUX-Quelle aktiviert wurde. Schalten Sie die Dämpfungsfunktion aus, wenn Sie die Tonausgabe eines externen Geräts horen möchten. Dadurch werden Störgeräische verhindert, wenn kein externes Gerät an den AUX-Anschluss angeschlossen ist.

OFF: Hiermit wird die Auswahl der AUX-Quelle deaktiviert.Schalten Sie diese Funktion aus, wenn Sie den AUX-Anschluss nicht verwenden.

- NEWS (Nachrichtensendung mit Zeiteinstellung)

Hiermit werden Nachrichtensendungen automatisch empfangen, sobald diese beginnen. Stellen Sie die Zeit ein, während derer eine Unterbrechung nach dem Beginn einer weiteren Nachrichtensendung deaktiviert werden soll. Durch Umschaltung von "NEWS 00M" auf "NEWS 90M" wird diese Funktion eingeschaltet. Wenn die Funktion eingeschaltet ist, wird "NEWS" angezeigt.

Beim Starten einer Nachrichtensendung bei eingeschalteter Funktion wird "TRAFFIC" angezeigt und die Nachrichten werden empfangen. Bei der Einstellung von "20M" wird für die Dauer von 20 Minuten keine weitere Nachrichtensendung empfangen.

Die Lautstärke der Nachrichtendurchsage entspricht der der Verkehrsinformationen.

- SEEK (Abstimmungsmodus-Auswahl)

Hiermit wird der Abstimmungsmodus des Radios ausgewählt.

Abstimmungsmodus Display Funktion

Automatische Sueche "AUT01" Automatische Sueche nach einem Sender

Suchenachinem "AUTO2"Suchenachdenim

voreingestelltener Sender Senderspeicher abgelegten Sendern.

Manuell "MANUAL" Normale manuelle

Senderabstimmung.

- AF (Alternative Frequenz)

Das Gerät schaltet sich automatisch auf eine andere Frequenz des eingestellten RDS-Senders um, wenn der Empfang schwächer wird.

RUSSIAN (russische Spracheinstellung)

Bei Einstellung dieser Option werden die folgenden Zeichenabfolgen in Russisch angezeigt: Ordername/keiten/Musiktitel/Interpret/Albumname/KCA-BT100 (optionales Zubehor)

- POWER OFF (Stromversorgung-Aus-Timer)

Wenn sich das Gerät langere Zeit im Standby-Modus befindet, lassst es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten. Dadurch wird die Fahrzeug-Batterie geschont.

Die automatische Ausschaltfunktion ist ausgeschaltet.

20M: Das Gerät wird nach 20 Minuten ausgeschaltet. (werkseitige Einstellung)

40M: Das Gerät wird nach 40 Minuten ausgeschaltet.

60M: Das Gerät wird nach 60 Minuten ausgeschaltet.

- ZONE2 (Dual Zone)

Stellen Sie das Ziel (vorderer Laufsprecher "FRONT" oder hinterer Laufsprecher "REAR") der Nebenquelle (AUX IN) ein, wenn die Dual Zone-Funktion aktiviert wurde.

DISPLAY

Falls these Gerat nicht innerhalb von mindestens 5 Sekunden nach der Auswahl von "OFF" bedient wird, schaltet sich das Display aus. Wahrend eines Einstellungsmodus schaltet sich das Gerat allerdings auch nach dem Verstreichen von 5 Sekunden nicht aus.

Bedienung des KCA-BT100

Gehen Sie wie folgt vor, um den KCA-BT100 zu bedieren; Wahlen Sie (Seite 35) aus, um die Einstellung für durchzufahren. Drücken Sie die Taste [▶II] mindestens 1 Sekunde lang, nach dem Sie "DIALING MODE" ausgewählten haben. Dadurch gelangen Sie in die entsprechende Auswahl. Drücken Sie die [M.JOG]-Taste, um den Auswahlmodus zu verlassen. Wenn Sie die Einstellungen , und durchfahren möchten, drücken Sie die [AUTO]-Taste mindestens eine Sekunde lang. Außen dem unterscheiden sich einige Anzeigen von denen in der Bedienungsanleitung des KCA-BT100.

In der Bedienungsanleitung des KCA-BT100 aufgeführte Anzeigen	Eigentliche Anzeigen体系建设 Geräts
“DISCONCT”	“HF”
“CONNECT”	“HF”
“PHN-DEL”	“DEVICE”
“P-STATUS”	“DVC”
“BT-CON Y” “HF CONNECT Y”
“T-CON N” “HF CONNECT N”

BT: Hiermit wird der Bluetooth-Anschlussstatus angezeigt. Beim Anschluss eines Mobiltelefons an这点es Gerät leuchtet diese Anzeige.
T.11: Hiermit wird die Empfangssignal-Stärke des Mobiltelefons angezeigt.
C: Hiermit wird die Akku-Laufzeit des Mobiltelefons angezeigt.

Dieses Gerät wird weder durch den Fahrzeug-Hersteller noch durch den jeweiligen professionellen Fahrzeug-Importeur in einen EU-Mitgliedsstaat in das Fahrzeug eingebaut.

Informationen über die Entsorgung gebrauchter elektrischer und elektronischer Gerät (gilt in EU-Ländern, in denen separate Abfall-Sammelsysteme eingeführt wurden)

Mit diesen Symbol (durchgestrichene Abfalltonne auf Rädern) markierte Geräte können nicht mit dem herkömmlichen Haushalts-Abfall entsorgt werden.

Gebrauchte elektrische und elektronische Gerät müssen in einer Einrichtung entsorgt werden, die auf die Entsorgung dieser Geräte sowie der mit ihren zusammenhängenden Nebenprodukte spezialisiert ist. Konsultieren Sie hinsichtlich weiterer Informationen über eine Recycling-Sammelstelle in Ihr Höhe die dafür zuständige Behörde. Ein ordnungsgemäßes Recycling sowie die korrekte Abfallbeseitigungträgt zur Erhaltung von Ressourcen bei und verhindert schädliche Auswirkungen auf Umwelt und Gesundheit.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien)durfen nach der Batterieverordnung nicht mehr mit dem Hausmull entsorgt werden. Kenwood beteiligst sich daher am Gemeinsamen Rücknahmesystem Batterien" (GRS Batterien).

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestelltten Sammelbehälter. Auch bei Ihr dem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Markierung von Lasergeräten (gilt nicht für alle Regionen)

Am Chassis/Gehäuse befindet sich ein Aufkleber, der daraufhinweist, dass bei dieserem Gerät der Klasse 1 zugehörige Laserstrahlen zum Einsatz kommt. Dies bedeutet, dass sich these Gerät Laserstrahlen bedient, die eine geringere Intensität aufweisen. Außerhalb des Geräts besteht keinerlei Gefahr durch schädliche Laserstrahlung.

CE

Konformitätserklung in Bezug auf die EMC-Vorschrift 2004/108/EG

Hersteller:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-Vertreter:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

Zubehör/Hinweise zum Einbau

Zubehör

①

1

(2)

2

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schlieben Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. SchlieBen Sie alle Kabel am Kabelbaum an.
4. Schlieben Sie den Steckverbinder B des Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.
5. Schlieben Sie den Steckverbinder A des Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.
6. Schlieben Sie den Kabelbaumanschluss am Gerät an.
7. Bauen Sie das Autoradio in Ihrlem Fahrzeug ein.
8. Schlieben Sie den Minuspol der Batterie an.
9. Drucken Sie die Rückstelltaste.

Die Montage sowie die Verkabelung these Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.
- Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
- Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben konnten das Gerät beschädigen.
- Wenn die Stromversorgung nicht eingeschaltet wird ("PROTECT" wird angezeigt), liegt möglicherweise ein Kurzschluss im Laufsprecherkabel vor oder das Kabel hat das Fahrzeugchassis berührt und die Schutzfunktion wurde deswegen aktiviert. Überprüfen Sie aus thisem Grund das Laufsprecherkabel.
- Stellen Sie sichere, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einfahren.

• Falls das Zündschloss Ihr's Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispelsweise ein Batteriekabel angeschlüssen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schreiben Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passst.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfernen Sieittekeine Schutzhullen von den Kabelenden oder Verbindungssteckern.
• Wenn das Armaturen Brett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stöhrt.
• Wenn die Sicherung durchbrennt, überprüfen Sieitte zunachst die Kabel auf einen Kurzschluss. Ersetzen Sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.
• Schlieben Sie beide Pole der Laufsprecher an den Laufsprecherausgängen am Gerät an. Der Anschluss der Laufsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigten.
• Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß Funktionieren.
• Installieren Sie das Gerät so, dass der Montagewinkel 30^ oder weniger beträgt.

Über die an diesen Gerät angeschlossenen CD-Player/Disc-Wechsler

Die im Jahr 1998 oder später herausgebrachten Kenwood Disc-Wechsler/ CD-Player konnen an these Gerät angeschlossen werden.

Lesen Sie bezüglich anzuschliebender Disc-Wechsler/ CD-Player den Katalog oder wenden Sie sich an ihren Kenwood-Handler.

Beachten Sieitte, dass die im Jahre 1997 oder früher herausgebrachten Kenwood Disc-Wechsler/CD-Player undDisc-WechslerandererHersteller nicht an这点es Gerat angeschlssen werden konnen.

Der Anschluss nicht Unterstützungter Disc-Wechsler/CD Player kann zu Beschädigungen führen.

Stellen Sie den "O-N"-Schalter bei anzuschliebenden Kenwood Disc-Wechslern/ CD-Playern auf die "N"-Stellung.

Die verwendbaren Funktionen und die Informationen, die angezeigt werden können, variieren je nach angeschlossenem Modell.

Anschlussdiagramm

Anschlussdiagramm

Anschlussfunktionsanleitung

Stiftnummern für ISO-Anschlüsse	Kabelfarbe Funktionen
Externer StromanschlussA-4 gelb BatterieA-5 blau/weiß StromsteuerungA-6 orange/weiß Dimmer*A-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss	(Masse)
LautsprecheranschlussB-1 lila Hintern rechts (+)B-2 lila/schwarz Hintern rechts (-)B-3 grau Vorne rechts (+)B-4 grau/schwarz Vorne rechts (-)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (-)B-7 grün Hintern links (+)B-8 grün/schwarz Hintern links (-)

• Funktion des KDC-W5641U/W5541U/W5141U/W5041U.

▲WARNUNG

Anschluss des ISO-Anschlusses

Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie safer, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Gerats ordnungsgemäß durchführten.

Der Standardanschluss für den Kabelbaum wird unter unter

1 beschreiben.Falls die ISO-Anschlussstifte entsprechend
2 oder 3 beegt sind, führen Sie den Anschlussitte wie dargestellt durch.

Stellen Sieitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um diese Gerät in Fahrzeugen von Volkswagen zu installmenten.

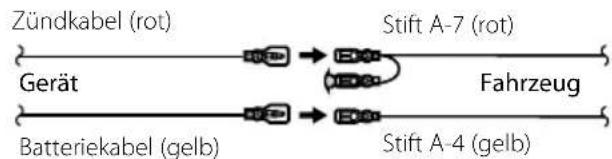

1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsquelle verbunden ist.

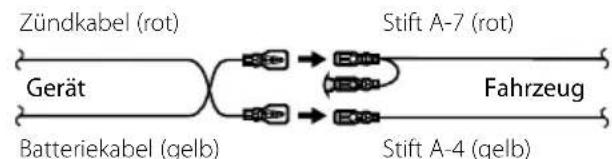

2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.

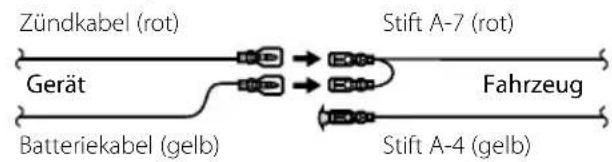

3 Der Stift A-4 (gelb) des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

• Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschreiben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie davon stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schließen Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Einbau/Entfernen des Geräts

Einbau

• Stelen Sie sicher, dass das Gerät sichere eingebaut wurde. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Klangbeeinträchtigungen) auftreten.

Entfernen des Hartgummirahmens

1 Lassen Sie die Arretierstifte am Ausbauwerkzeug ineinander greifen und entfernen Sie die zwei Verriegelungen im oberen Bereich. Heben Sie den Rahmen an undziehen Sie ihn wie in der Abbildung dargestellt nach vorne.

2 Entfernen Sie, wenn der obere Bereich entfernt ist, die unteren zwei Stellen.

• Der Rahmen kann auf die gleiche Art und Weise von der Unterseite abgenommen werden.

Entfernendes Geräts

1 Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt ab.
2 Entfernen Sie die Schraube (M4× 8) an der Rückseite des Gerats.
3 Setzen Sie die beiden Ausbauwerkzeuge wie dargestellt tief in die Schlitze auf den beiden Seiten ein.
4 Drücken Sie das Ausbauwerkzeug hinunter, während Sie es hineindrücken, undziehen Sie das Gerät halb hersus. Schraube (M4× 8) (im Handel erhaltlich)

• Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen des Ausbauwerkzeugs verletzen.
  5 Umfassen Sie das Gerät mit beiden Händen undziehen Sie es vorsichtig heraus, damit es nichtherunterfällig.

Fehlersuche

Einige Gerätefunktionen können durch vorgenommene Einstellungen deaktiviert worden sein.

• Subwoofer kann nicht eingerichtet werden.

• Hochpassfilter kann nicht eingerichtet werden.

• Fader kann nicht eingerichtet werden.
• Kein Klangsteuerungseffekt bei AUX.

Vorverstärkerausgang ist nicht auf Subwoofer eingestellt. "SWPRE" unter (Seite 35)

• Der"Subwoofer-Ausgang"unter (Seite 28) wurde nicht eingeschaltet.

Die Dual Zone-Funktion ist aktiviert. (Seite 30)

Subwooferphase kann nicht eingerichtet werden.

Tiefpassfilter ist auf Through gesetzt. (Seite 30)

Ziel der Nebenquelle kann unter Dual Zone nicht ausgewählt werden.

• Lautstärke der hinteren Laufsprecher kann nicht eingestellt werden.

Die Dual Zone-Funktion ist deaktiviert. (Seite 30)

• Sicherheitscode kann nicht registriert werden.

• Displaybeleuchtungssteuerung kann nicht eingerichtet werden.

Die (Seite 37) ist nicht ausgestellt.

Timer für Ausschalten kann nicht eingerichtet werden.

< Sicherheitscode> (Seite 36) ist nicht gesetzt.

Manchmal Funktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler oder eine falsche Verdraughtung vorliegt. Sehen Sie sich deshalbitte zuerst die nachfolgende Übersicht an, bevorsie Ihr Gerät zur Reparatur geben.

Tuner-Betrieb

? Der Radioempfang ist schlecht.

Die Fahrzeugantenne ist nicht herausgezogen.

Ziehen Sie die Antenne vollständig heraus.

Disc-Quelle

Statt der ausgewählten Disc wird eine andere wiedergegeben.

Die ausgewählte CD ist sehr verschmutzt. Reinigen Sie die CD.

Die Nummer des Disc-Fachs stimmt nicht mit der Nummer der ausgewählten Disc überein.

Nehmen Sie das Magazin Heraus und überprüfen die Bestückung.

√ Die Disc ist beschädigt

Tauschen Sie die Disc aus.

Audio-Datei

2 Be der Wiedergabe einer Audio-Datei springt der Ton.

Das Medium ist verkratzt oder verschmutzt.

Reinigen Sie das Medium und lessen Sie hierzeden Abschnitt (Seite 27).

Die Aufnahmebedingungen sind schlecht.

Nehmen Sie das Medium erneut auf oder verwenden Sie ein anderes Medium.

Die unten aufgeführten Meldungen zeigen den Zustand Ihres Systems an.

TOC ERROR: - Es befindet sich keine Disc im Magazin.

Die CD ist zu verschmutzt, verkehrt herum

eingelegt oder beschädigt.

E-05: Die Disk kann nicht gelesen werden.

E-77: Das Gerät arbeitet aufgrund eines internen

Fehlers nicht ordnungsgemäß.

Drucken Sie die Rückstelltaste am Gerat. Erlischt die Anzeige "E-77" nicht, wenden Sie sichitte an ihren Kundendienst.

E-99: Es liegt eine Fehlfunktion des Disc-Magazines vor oder das Gerät hat einen Defek

Überprüfen Sie das Disc-Magazin. Drücken Sie ggf. die Rückstelltaste am Gerät. Erlischt die Anzeige "E-99" nicht, wenden Sie sichitte an ihren Kundendienst.

IN (Blinken): Der CD-Player Funktioniert nicht ordnungsgemäß.

Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lasst oder das Display weiterhin blinkt, schalten Sie das Gerätitte aus und wenden sich an ihren Kundendienst.

PROTECT: Das Lautsprecherkabel weist einen Kurzschluss auf oder berührt das Fahrzeugchassis; aufgrund dessen wird die Schutzfunktion aktiviert.

Verdrahten oder isolieren Sie das Lautsprecherkabel ordnungsgemäß und drucken Sie die Rückstelltaste. Erlischt die Anzeige "PROTECT" nicht, wenden Sie sichitte an ihren Kundendienst.

NA FILE: Es wird eine Audio-Datei wiedergegeben, deren Format von diesen Gerät nicht understands wird.

COPY PRO: Eine kopiergeschützte Datei wird wiedergegeben.

READ ERROR: Das Dateisystem des angeschlossenen USB-Geräts ist unterbrochen.

Kopieren Sie die Dateien und Ordner für das USB-Gerät erneut. Wenn die Fehlermeldung weiterhin angezeigt wird, initialisieren Sie das USB-Gerät oder verwenden Sie andere USB-Geräte.

NO DEVICE: Das USB-Gerät wurde als Quelle ausgewählt, obwohl kein USB-Gerät angeschlossen wu

Schalten Sie die Quelle zu einer beliebigen anderen Quelle außer USB um. SchlieBen Sie ein US-Gerat an und schalten Sie die Quelle erneut zu USB um.

N/A DEVICE: Es wurde ein USB-Gerät angeschlossen, das nicht unterstützt wird.

Entfernen Sie das USB-Gerät ohne den Entermungsmodus zu benutzen.

NO MUSIC DATA/E-15:

• Auf dem angeschlossenen USB-Gerät befinden sich keine wiederzugebenden Audio-Dateien.

• Es wurden Medien wiedergegeben, auf die keine Daten aufgenommen worden sind, die von diesen Gerät wiedergegeben werden konnen.

USB ERROR/USB (Blinken):

Beim angeschlossenen USB-Gerät ist u. U. eine Fehlfunktion aufgetreten.

Entfernen Sie das USB-Gerät und drehren Sie dann den Netzschalter auf EIN. Falls dieselbe Anzeige wieder eingeblendet wird, verwenden Sieitte ein andere USB-Gerät.

iPod ERROR: Die Verbindung zum iPod ist fehlgeschlagen.

Stellen Sie sichere, dass es sich beim angeschlossenen iPod um ein Gerät handelt, das unterstützt wird. Lesen Sie hinsichtlich weiterer Informationen über die Unterstützungten iPods den Abschnitt (Seite 39).

Trennen Sie das USB-Gerät ab und schließen Sie es erneut an.

Überprüfen Sie, dass Sie die neueste Software-Version für den iPod verwenden.

USB REMOVE: Für das USB-Gerät/iPod wurde der Modus Entfernen ausgewählt. Sie konnen das USB-Gerät/iPod sicher entfern.

Technische Daten

UKW-Tuner

Frequenzband (Abstimmschritte: 50 kHz)

: 87,5 MHz - 108,0 MHz

Empfindlichkeit (Rauschabstand = 26dB)

:0,7μV/75Ω

Empfindlichkeitsschwelle (Rauschabstand = 46dB)

1,6 V / 75

Frequenzgang (± 3,0 dB)

: 30 Hz - 15 kHz

Rauschabstand (MONO)

:65dB

Selektivität (DIN) (±400 kHz)

≥ 80 dB

Kanaltrennung (1 kHz)

:35dB

MW-Tuner

Frequenzband (Abstimmschritte: 9 kHz)

:531 kHz-1611 kHz

Empfindlichkeit (Rauschabstand = 20dB)

:25μV

LW-Tuner

Frequenzband

: 153 kHz - 281 kHz

Empfindlichkeit (Rauschabstand = 20dB)

: 45 μV

Disc-Abschnitt

Laserdiode

GaAlAs

Digitalfilter (D/A)

: 8 fach-Oversampling

D/A-Wandler

24 Bit

Spindeldrehzahl

500 - 200 U/min (CLV)

Tonhohenschwankung

: Unterhalb der Meßgrenze

Frequenzgang (±1 dB)

: 10 Hz - 20 kHz

Gesamtklirrgrad (1 kHz)

:0,008%

Rauschabstand (1 kHz)

:105dB

Dynamik

:93dB

MP3-Dekodierung

: Entspricht MPEG-1/2 Audio Layer-3

WMA-Dekodierung

: Entspricht Windows Media Audio

AAC-Decodierung

: AAC-LC".m4a"-Dateien

USB-Schnittstelle

(KDC-W5641U/W5541U/W5141U/W5041U)

USB Standard

:USB1.1/2.0

Maximaler Versorgungsstrom

:500mA

Dateisystem

:FAT16/32

MP3-Dekodierung

: Entspricht MPEG-1/2 Audio Layer-3

WMA-Dekodierung

: Entspricht Windows Media Audio

AAC-Decodierung

: AAC-LC ".m4a"-Dateien

Verträker

Max. Ausgangsleistung

: 50 W x 4

Vollbereichsleistung (bei weniger als 1%

Klirnfaktor)

:30W×4

Laatsprecherimpedanz

:4-8Ω

Klangregler

BaB:100Hz±8dB

Mittel: 1kHz± 8 dB

Hohen:10kHz±8dB

Pegel und Impedanz des Vorstufenausgangs (CD)

= 2500mV / 10k

Vorversteller-Impedanz

:≤600Ω

Zusatz-Eingang

Frequenzgang (± 1 dB)

: 20 Hz - 20 kHz

Maximaler Spannungseingang

: 1200 mV

Eingangsimpedanz

:10kΩ

Allgemeines

Betriebsspannung (11 - 16V möglich)

:14,4V

Stromverbrauch

：10A

Einbaumaβ

: 182× 53× 155mm

Gewicht

: 1,40 kg

Inhoud

Technische gegevens 72

CD's die nicht gebruikt können worden

Automatische geheugenopslag

Kan de subwooferfase nicht instellen.

! Kan de uitschakeltimer nicht instellen.

(blz. 60) is nicht ingesteld.

Totale harmonische verrorming (1 kHz)

:0,008%

Hoge tonen: 10kHz± 8 dB

Vooruitgangsiveau/belasting (CD)

: 2500 mV/10 kΩ
