BEDIENUNGSANLEITUNG KNA-G421 KENWOOD

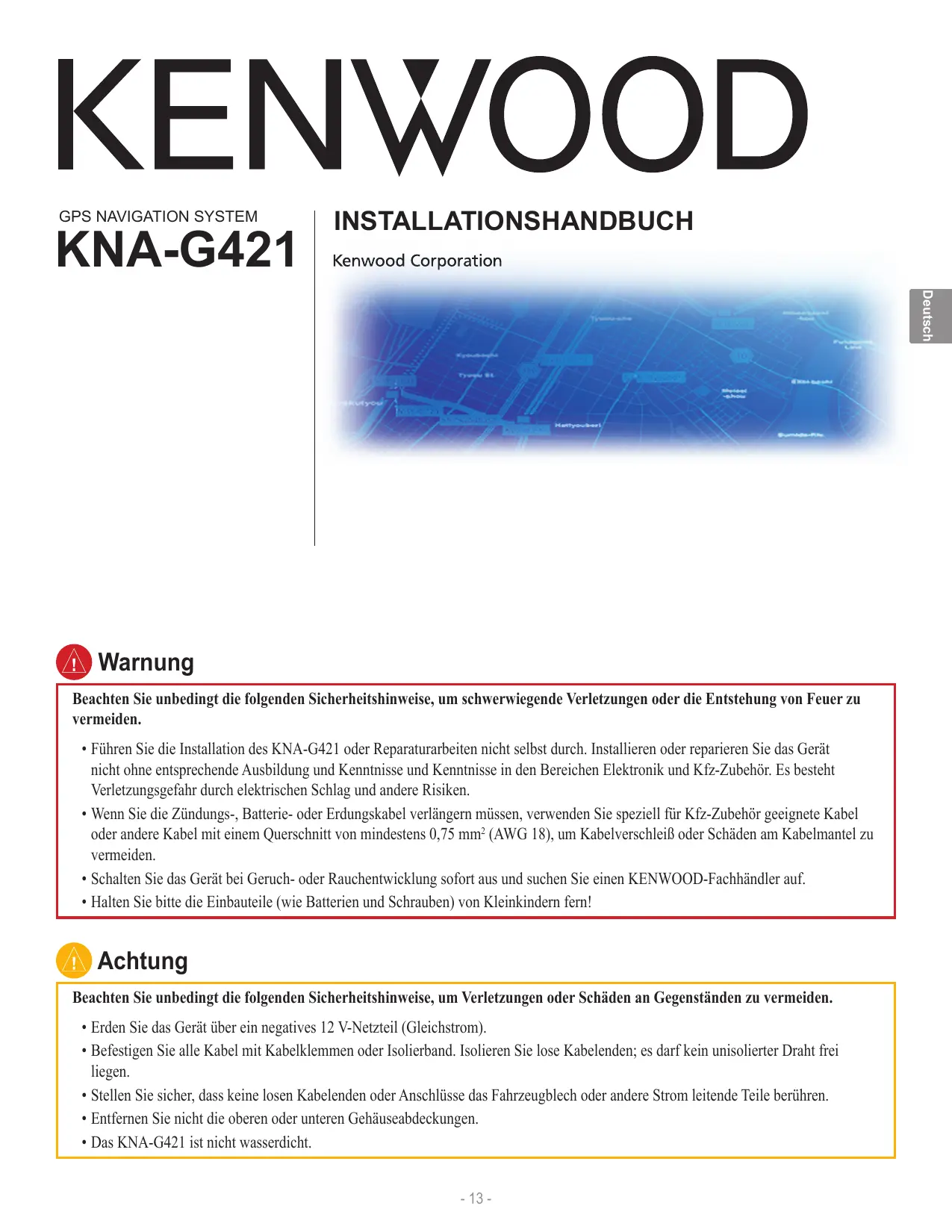

INSTALLATIONSHANDBUCH Deutsch

Warnung Beachten Sie unbedingt die folgenden Sicherheitshinweise, um schwerwiegende Verletzungen oder die Entstehung von Feuer zu vermeiden. • Führen Sie die Installation des KNA-G421 oder Reparaturarbeiten nicht selbst durch. Installieren oder reparieren Sie das Gerät nicht ohne entsprechende Ausbildung und Kenntnisse und Kenntnisse in den Bereichen Elektronik und Kfz-Zubehör. Es besteht Verletzungsgefahr durch elektrischen Schlag und andere Risiken. • Wenn Sie die Zündungs-, Batterie- oder Erdungskabel verlängern müssen, verwenden Sie speziell für Kfz-Zubehör geeignete Kabel oder andere Kabel mit einem Querschnitt von mindestens 0,75 mm2 (AWG 18), um Kabelverschleiß oder Schäden am Kabelmantel zu vermeiden. • Schalten Sie das Gerät bei Geruch- oder Rauchentwicklung sofort aus und suchen Sie einen KENWOOD-Fachhändler auf. • Halten Sie bitte die Einbauteile (wie Batterien und Schrauben) von Kleinkindern fern!

Achtung Beachten Sie unbedingt die folgenden Sicherheitshinweise, um Verletzungen oder Schäden an Gegenständen zu vermeiden. • Erden Sie das Gerät über ein negatives 12 V-Netzteil (Gleichstrom). • Befestigen Sie alle Kabel mit Kabelklemmen oder Isolierband. Isolieren Sie lose Kabelenden; es darf kein unisolierter Draht frei liegen. • Stellen Sie sicher, dass keine losen Kabelenden oder Anschlüsse das Fahrzeugblech oder andere Strom leitende Teile berühren. • Entfernen Sie nicht die oberen oder unteren Gehäuseabdeckungen. • Das KNA-G421 ist nicht wasserdicht. - 13 -

GPS-Antenne und Metallplatte

Klettverschlüsse (2)

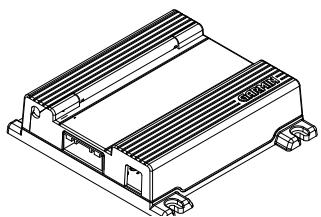

Installieren der Haupteinheit

Bringen Sie die Haupteinheit mit den Schrauben oder dem Klettverschluss im Fahrzeug an. Achten Sie dabei darauf, dass der SD-Kartensteckplatz am Gerät nicht blockiert wird. Um eine optimale Leistung zu gewährleisten, bringen Sie das Gerät horizontal (flach) an, und stellen Sie sicher, dass es gut befestigt ist. Achtung • Bringen Sie das Gerät nicht an einer Stelle an, an der es direktem Sonnenlicht, extremer Hitze oder Feuchtigkeit, Staub oder ausgelaufenen Flüssigkeiten ausgesetzt werden kann. Verwenden Sie nur die mitgelieferten Schrauben. Mit falschen Schrauben könnten Sie das Gerät beschädigen. • Stellen Sie vor dem Aufschneiden der Fußmatte sicher, dass sich an dieser Stelle keine Kabel oder andere Teile befinden.

Installieren der GPS-Antenne Achtung

• Die GPS-Antenne darf nicht lackiert werden, da sonst der Empfang beeinträchtigt wird. • Entfernen Sie Dinge wie Laub oder Schnee von der Antenne, um einen bestmöglichen Empfang zu gewährleisten. • Ziehen Sie beim Ein- oder Ausbauen bzw. Ausrichten der Antenne nicht am Anschlusskabel, da es sonst abreißen oder einen Kurzschluss verursachen könnte. • Aufgrund des sehr haltbaren Haftklebers lässt sich die Metallplatte nach ihrer Anbringung nur äußerst schwer entfernen.

Die GPS-Antenne kann entweder im Fahrzeuginnenraum oder außen am Fahrzeug angebracht werden. Richten Sie sie horizontal aus, um einen optimalen GPS-Empfang zu gewährleisten. Achten Sie darauf, dass sich keine Gegenstände oberhalb der GPS-Antenne befinden. Wenn Sie die Antenne im Fahrzeuginnenraum montieren, bringen Sie sie in Fensternähe an; GPS-Signale können Glas, nicht aber metallische Gegenstände durchdringen. Auf der nächsten Seite finden Sie eine Darstellung von geeigneten Montageorten für die Antenne. Platzieren Sie die GPS-Antenne auf einer metallischen Oberfläche, beispielsweise dem Fahrzeugdach, um einen optimalen Empfang zu gewährleisten. Wenn keine metallische Oberfläche verfügbar ist, bringen Sie die GPS-Antenne an der beigelegten Metallplatte an. Weitere Informationen finden Sie auf der nächsten Seite.

Installieren von optionalem Zubehör

Informationen zum Installieren des optional erhältlichen FM-Verkehrsfunkempfängers (z. B des GTM 10) finden Sie im Installationshandbuch des Verkehrsfunkempfängers.

Optionales Zubehör: FM-Verkehrsfunkempfänger

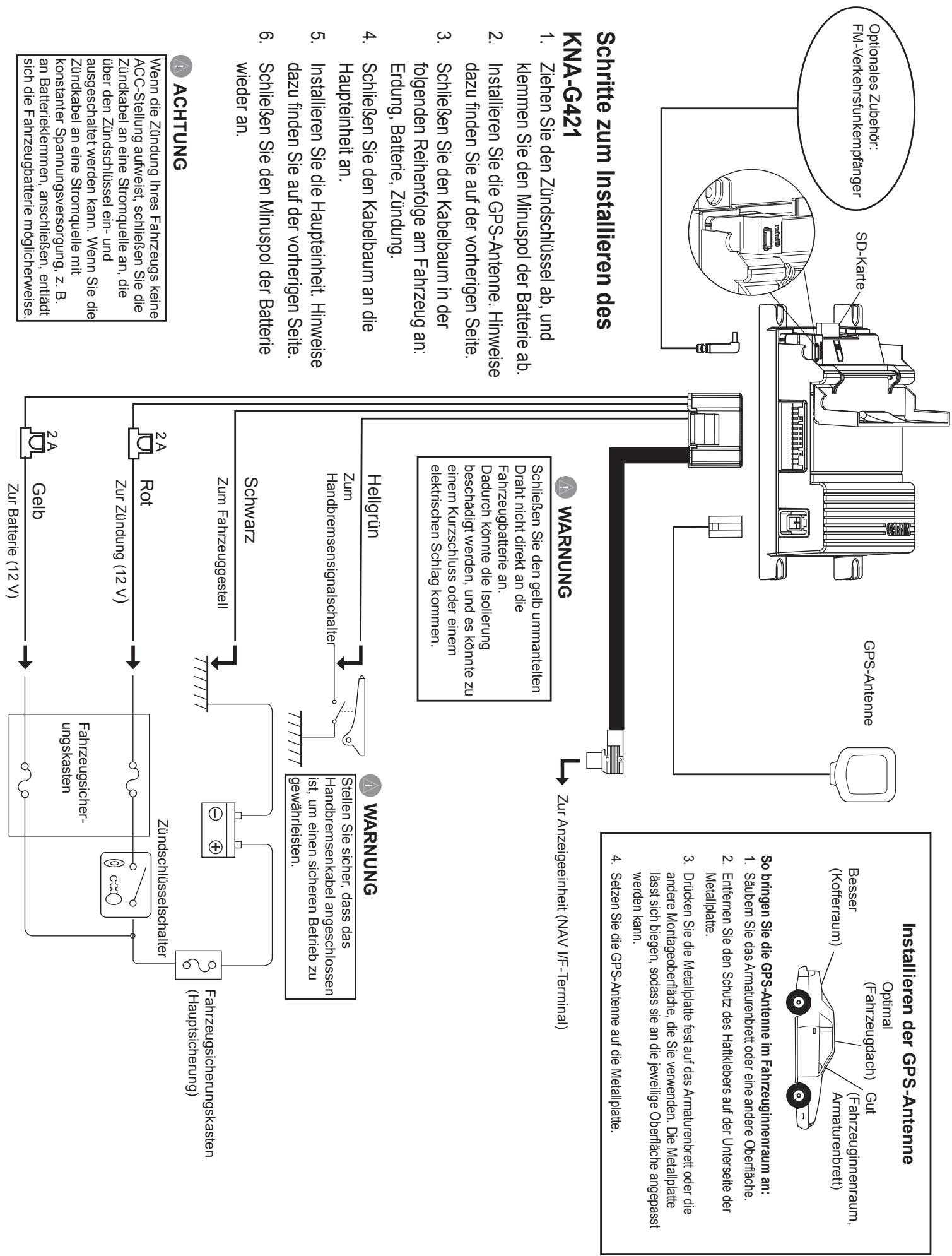

Schritte zum Installieren des KNA-G421 1. 2. 3.

Ziehen Sie den Zündschlüssel ab, und klemmen Sie den Minuspol der Batterie ab. Installieren Sie die GPS-Antenne. Hinweise dazu finden Sie auf der vorherigen Seite. Schließen Sie den Kabelbaum in der folgenden Reihenfolge am Fahrzeug an: Erdung, Batterie, Zündung. Schließen Sie den Kabelbaum an die Haupteinheit an. Installieren Sie die Haupteinheit. Hinweise dazu finden Sie auf der vorherigen Seite. Schließen Sie den Minuspol der Batterie wieder an.

ACHTUNG Wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung aufweist, schließen Sie die Zündkabel an eine Stromquelle an, die über den Zündschlüssel ein- und ausgeschaltet werden kann. Wenn Sie die Zündkabel an eine Stromquelle mit konstanter Spannungsversorgung, z. B. an Batterieklemmen, anschließen, entlädt sich die Fahrzeugbatterie möglicherweise.

2A WARNUNG Optimal (Fahrzeugdach) Gut (Fahrzeuginnenraum, Armaturenbrett)

Installieren der GPS-Antenne Besser (Kofferraum)

So bringen Sie die GPS-Antenne im Fahrzeuginnenraum an: 1. Säubern Sie das Armaturenbrett oder eine andere Oberfläche.

2. Entfernen Sie den Schutz des Haftklebers auf der Unterseite der Metallplatte.

3. Drücken Sie die Metallplatte fest auf das Armaturenbrett oder die andere Montageoberfläche, die Sie verwenden. Die Metallplatte lässt sich biegen, sodass sie an die jeweilige Oberfläche angepasst werden kann.

4. Setzen Sie die GPS-Antenne auf die Metallplatte.

Zur Anzeigeeinheit (NAV I/F-Terminal)

WARNUNG Fahrzeugsicherungskasten (Hauptsicherung)

Stellen Sie sicher, dass das Handbremsenkabel angeschlossen ist, um einen sicheren Betrieb zu gewährleisten.

Zündschlüsselschalter

Fahrzeugsicherungskasten

Schließen Sie den gelb ummantelten Draht nicht direkt an die Fahrzeugbatterie an. Dadurch könnte die Isolierung beschädigt werden, und es könnte zu einem Kurzschluss oder einem elektrischen Schlag kommen.

Hellgrün Zum Handbremsensignalschalter

Schwarz Zum Fahrzeuggestell

Empfangen von GPS-Signalen

Wenn Sie das KNA-G421 zum ersten Mal einschalten, müssen Sie warten, bis das System erstmals Satellitensignale empfängt. Dieser Vorgang kann einige Minuten dauern. Stellen Sie sicher, dass sich Ihr Fahrzeug auf freiem Gelände und nicht in der Nähe von hohen Gebäuden oder Bäumen befindet, damit schnellstmöglich ein Signal empfangen werden kann. Nachdem das System erstmals Satellitensignale empfangen hat, wird dieser Vorgang die darauf folgenden Male sehr schnell ausgeführt.

Austauschen von Sicherungen

Wenn Sie Sicherungen an den roten oder gelben Kabeln austauschen müssen, stellen Sie sicher, dass sich die Kabel nicht berühren; ansonsten besteht die Gefahr eines Kurzschlusses. Ersetzen Sie anschließend die alte Sicherung durch eine neue (2 Ampere). Achtung Verwenden Sie beim Austauschen von Sicherungen ausschließlich neue Sicherungen mit den vorgeschriebenen Werten. Eine Sicherung mit falschen Werten kann Funktionsstörungen des Geräts verursachen. Klemmen Sie vor dem Austauschen einer Sicherung den Kabelbaum ab, um Kurzschlüsse zu vermeiden.

Spezifikationen Allgemein

Betriebstemperatur: Lagertemperatur: Betriebsspannung: Energieverbrauch: ACC-Abschaltstrom: Abmessungen (H x B x L): Gewicht: Kartenspeicher:

Navigation Empfänger: Frequenz:

Startzeiten*: Warmstart: Kaltstart: AutoLocate®:

Positionsberechnung: GPS-Genauigkeit:

DGPS (WAAS)Genauigkeit:

-15 °C bis 70 °C -40 °C bis 85 °C 9,5 V bis 25 V 0,13 A typisch bei 13 V (max. 1,0 A bei 13 V) 60 uA typisch bei 13 V 30 mm x 120 mm x 117 mm 184 g interner, fester Speicher und optional erhältliche, auswechselbare SD-Karte (vorinstallierte City Navigator™-Kartendaten) System/Ein/Aus, GPS-Antenne, SD-Kartensteckplatz, Mini-B für optional erhältlichen FMVerkehrsfunkempfänger

GPS-Empfänger SiRF Star III mit hoher Empfindlichkeit 1.575,42 MHz <1s < 38 s < 45 s *Durchschnittliche Werte für stationären Empfänger mit freiem Empfang kontinuierlich 1 Mal/Sekunde Position: < 10 Meter (typisch) Geschwindigkeit: 0,05 m/s effektiv Position: < 5 Meter (typisch) Geschwindigkeit: 0,05 m/s effektiv Für externe GPS-Antennen ist eine metallische Oberfläche von mindestens 6 x 6 cm erforderlich. Dazu bietet sich z. B. das Fahrzeugdach oder die mitgelieferte Metallplatte an. Die Verwendung einer größeren Montageoberfläche verbessert den GPS-Empfang.
