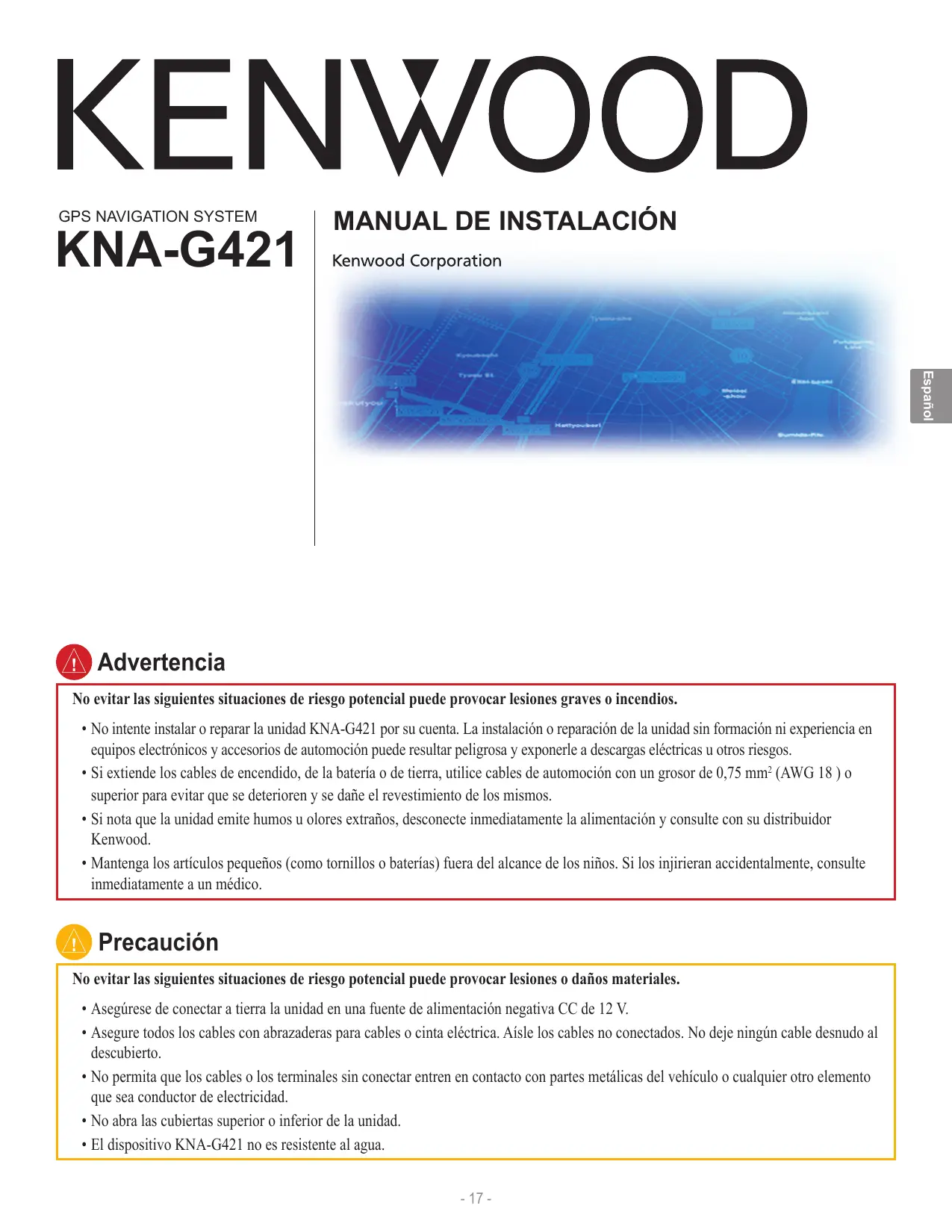

No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones graves o incendios. • No intente instalar o reparar la unidad KNA-G421 por su cuenta. La instalación o reparación de la unidad sin formación ni experiencia en equipos electrónicos y accesorios de automoción puede resultar peligrosa y exponerle a descargas eléctricas u otros riesgos. • Si extiende los cables de encendido, de la batería o de tierra, utilice cables de automoción con un grosor de 0,75 mm2 (AWG 18 ) o superior para evitar que se deterioren y se dañe el revestimiento de los mismos. • Si nota que la unidad emite humos u olores extraños, desconecte inmediatamente la alimentación y consulte con su distribuidor Kenwood. • Mantenga los artículos pequeños (como tornillos o baterías) fuera del alcance de los niños. Si los injirieran accidentalmente, consulte inmediatamente a un médico.

No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones o daños materiales. • Asegúrese de conectar a tierra la unidad en una fuente de alimentación negativa CC de 12 V. • Asegure todos los cables con abrazaderas para cables o cinta eléctrica. Aísle los cables no conectados. No deje ningún cable desnudo al descubierto. • No permita que los cables o los terminales sin conectar entren en contacto con partes metálicas del vehículo o cualquier otro elemento que sea conductor de electricidad. • No abra las cubiertas superior o inferior de la unidad. • El dispositivo KNA-G421 no es resistente al agua. - 17 -

Antena GPS y placa metálica

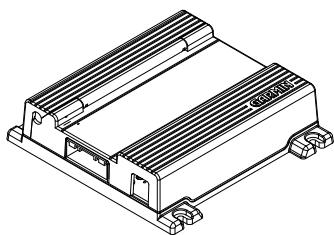

Instalación de la unidad principal

Utilice los tornillos o los cierres de enganche y giro proporcionados para montar la unidad principal en el vehículo. Seleccione una ubicación que le permita acceder a la ranura de la tarjeta SD de la unidad. Cerciórese de colocar la unidad en horizontal (sobre una superficie plana) y de asegurarla completamente para conseguir un rendimiento óptimo.

Precaución • No instale la unidad en lugares en los que esté expuesta a la luz directa del sol, a un calor o humedad excesivos, al polvo, a caídas o a líquidos. Utilice únicamente los tornillos que se proporcionan. Si no lo hace, puede dañar la unidad. • Compruebe los cables u otros elementos que se encuentren debajo de la alfombrilla antes de cortarla.

Instalación de la antena GPS Precaución

• No pinte la antena. Se podría limitar o desactivar la recepción de la señal.

• Elimine la nieve o todo objeto que se encuentre encima de la antena ya que podrían reducir el nivel de recepción. • Cuando quite la antena o esté ajustando la posición de la misma, no tire el cable. Podría provocar un cortocircuito o la rotura de los cables. • El adhesivo de fijación en la cara inferior de la placa metálica es muy difícil de quitar después de instalarla.

La antena GPS se puede instalar en el interior o el exterior del vehículo. Para conseguir una recepción óptima con el GPS, se debe colocar en horizontal. La antena GPS debe tener una buena panorámica del cielo. Si instala la antena dentro del vehículo, colóquela cerca de una ventana; las señales GPS pueden traspasar el cristal, pero no el metal. Consulte la imagen de la página siguiente para saber los lugares en que se recomienda instalar la antena. Coloque la antena GPS en una superficie metálica, como el techo del vehículo, para conseguir una recepción óptima. Si no hay disponible ninguna superficie metálica, instale la antena GPS en la placa metálica que se incluye con la unidad. Consulte la siguiente página para obtener las instrucciones correspondientes.

Instalación de accesorios opcionales

Para ver información sobre la instalación del receptor FM Traffic opcional (como el modelo GTM 10), consulte la guía de instalación que se incluye con el mismo.

Accesorio opcional: receptor FM Traffic

Pasos para instalar el dispositivo

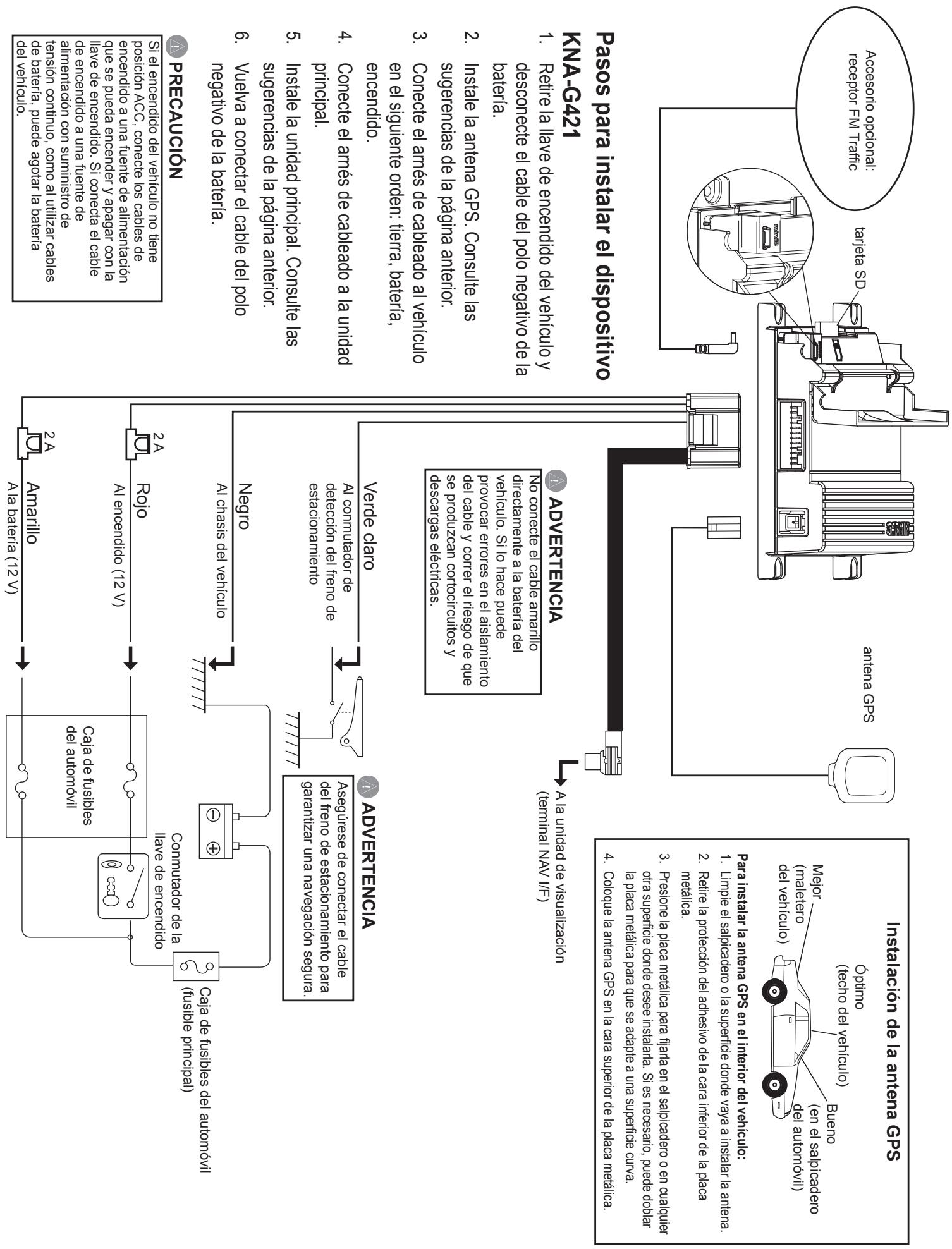

KNA-G421 1. Retire la llave de encendido del vehículo y desconecte el cable del polo negativo de la batería. 2. Instale la antena GPS. Consulte las sugerencias de la página anterior. 3. Conecte el arnés de cableado al vehículo en el siguiente orden: tierra, batería, encendido. 4. Conecte el arnés de cableado a la unidad principal. 5. Instale la unidad principal. Consulte las sugerencias de la página anterior. 6. Vuelva a conectar el cable del polo negativo de la batería. PRECAUCIÓN Si el encendido del vehículo no tiene posición ACC, conecte los cables de encendido a una fuente de alimentación que se pueda encender y apagar con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con suministro de tensión continuo, como al utilizar cables de batería, puede agotar la batería del vehículo.

antena GPS No conecte el cable amarillo directamente a la batería del vehículo. Si lo hace puede provocar errores en el aislamiento del cable y correr el riesgo de que se produzcan cortocircuitos y descargas eléctricas.

Al conmutador de detección del freno de estacionamiento

Al chasis del vehículo

(techo del vehículo)

(en el salpicadero del automóvil)

Instalación de la antena GPS Mejor

(maletero del vehículo)

Para instalar la antena GPS en el interior del vehículo:

1. Limpie el salpicadero o la superficie donde vaya a instalar la antena.

2. Retire la protección del adhesivo de la cara inferior de la placa metálica.

3. Presione la placa metálica para fijarla en el salpicadero o en cualquier otra superficie donde desee instalarla. Si es necesario, puede doblar la placa metálica para que se adapte a una superficie curva.

4. Coloque la antena GPS en la cara superior de la placa metálica.

A la unidad de visualización (terminal NAV I/F)

ADVERTENCIA Conmutador de la llave de encendido

Caja de fusibles del automóvil

Asegúrese de conectar el cable del freno de estacionamiento para garantizar una navegación segura.

Caja de fusibles del automóvil

Obtención de señales GPS Al realizar el primer encendido del dispositivo KNA-G421, debe esperar hasta que el sistema obtenga señales del satélite por primera vez. Este proceso puede llevar varios minutos. Asegúrese de que el vehículo está situado en el exterior, en una zona abierta y alejada de edificios y árboles de gran altura, para que la adquisición resulte más rápida. Una vez que el sistema ha adquirido los satélites por primera vez, lo hará más rápido en las ocasiones sucesivas.

Cambio de los fusibles

Si debe reemplazar un fusible de los cables rojo o amarillo, asegúrese de que los cables no se tocan, pues podría provocar un cortocircuito. A continuación, reemplace el fusible antiguo por uno nuevo de 2 amperios.

Al reemplazar un fusible, utilice únicamente fusibles nuevos del tipo especificado. Si utiliza un fusible equivocado, puede provocar un funcionamiento erróneo de la unidad. Desconecte el arnés de cableado antes de reemplazar un fusible para evitar cortocircuitos.

Temperatura de funcionamiento:

Temperatura de almacenamiento: Voltaje de funcionamiento: Consumo eléctrico: ACC sin corriente: Dimensiones: Peso: Almacenamiento de mapas:

Frecuencia: Tiempos de adquisición*: En caliente: En frío: AutoLocate®:

Frecuencia de actualización:

Precisión DGPS (WAAS):

De -15°C a 70°C De -40°C a 85°C De 9,5 V a 25 V

0,13 A (típico) a 13 V (Máximo de 1,0 A a 13 V) 60 uA (típica) a 13 V 30 mm (Al.) x 120 mm (An.) x 117 mm (L) 184 g Memoria interna no extraíble y tarjeta SD extraíble opcional (datos de mapas de City Navigator™ precargados) Sistema/alimentación, antena GPS, ranura de tarjeta SD, Mini-B para receptores FM Traffic opcionales

receptor GPS de alta sensibilidad SiRF Star III

1.575,42 MHz < 1 seg. < 38 seg. < 45 seg. *De media para un receptor inmóvil con una buena panorámica del cielo 1 vez por segundo, continuada Posición: < 10 metros, típica Velocidad: 0,05 metros/seg., valor RMS Posición: < 5 metros, típica Velocidad: 0,05 metros/seg., valor RMS Si desea instalar una antena GPS en el exterior del vehículo, deberá hacerlo en una superficie metálica con unas dimensiones de 60 mm x 60 mm o superiores, como el techo del vehículo o la placa metálica que se incluye con la unidad. Cuanto mayor sea la superficie de instalación de la antena, mejor será la recepción GPS.

fechos de abertura fácil (2)
