DNX7032 - Sistema de navegación gps KENWOOD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de navegación GPS
Marca	Kenwood
Modelo	DNX7032
Dimensiones (aprox.)	180 x 50 x 160 mm (norma DIN)
Peso (aprox.)	1,5 kg
Alimentación	12 V CC, negativo a masa
Fusible	15 A
Funciones principales	Navegación GPS, radio AM/FM, entrada iPod/iPhone (vía KCA-iP300V), entradas audio/video (AV-IN1, AV-IN2), salida audio/video (AV-OUT), pre-salidas delanteras/traseras/subwoofer, entrada de cámara de reversa, control remoto de dirección compatible
Conectividad	Puerto USB, entrada de antena AM/FM, entrada GPS (antena incluida), entrada para sintonizador satelital SIRIUS/XM/HD Radio (opcional)
Ángulo de montaje máx.	30°
Ventilador de refrigeración	Sí (no obstruir)
Seguridad	Protección contra cortocircuito, conexión a masa obligatoria, cables de encendido y batería a conectar a la caja de fusibles
Mantenimiento	Limpiar con un paño seco y suave; no usar productos químicos
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado de Kenwood para piezas o reparación

Preguntas frecuentes - DNX7032 KENWOOD

¿Cómo instalar la antena GPS?

La antena GPS debe instalarse en el interior del vehículo, lo más horizontal posible. Limpie la superficie, retire la película adhesiva de la placa metálica (accesorio ⑬) y presiónela firmemente. Luego coloque la antena (accesorio ⑫) sobre la placa. Aléjela al menos 30 cm de cualquier teléfono móvil o antena de transmisión.

¿Cuál es el procedimiento de instalación del aparato?

Retire la llave de contacto y desconecte la batería ⊖. Realice las conexiones en el orden: masa, batería, encendido. Conecte los cables de los altavoces, luego el conector del cableado de distribución. Instale el aparato en el coche, reconecte la batería y presione el botón de reinicio.

¿Qué hacer si el fusible se funde?

Asegúrese primero de que ningún cable provoque un cortocircuito, luego reemplace el fusible por otro de la misma capacidad nominal (15 A). Nunca use un fusible de valor diferente.

¿Cómo conectar el cable de encendido?

El cable de encendido (rojo) debe conectarse a una fuente de alimentación controlada por la llave de contacto (posición ACC). Nunca lo conecte a masa o a una fuente permanente, bajo riesgo de cortocircuito e incendio.

¿Por qué la pantalla muestra <b>PROTECT</b>?

Esto indica una protección contra un cortocircuito. Verifique que los cables de los altavoces no estén en cortocircuito y que no hayan tocado el chasis del vehículo.

¿Cómo usar un iPod con este aparato?

Conecte un iPod mediante el cable opcional KCA-iP300V (accesorio opcional): enchufe el cable al puerto USB del aparato, luego conecte el iPod. Consulte el manual del KCA-iP300V para más detalles.

¿Cómo conectar una cámara de reversa?

Conecte el cable de entrada de video de la cámara (amarillo) al conector REAR VIEW CAMERA. También conecte el cable del sensor de estacionamiento (verde claro) al interruptor de detección de freno de mano mediante el conector de relé proporcionado.

¿Qué hacer si el GPS no encuentra las señales de los satélites?

Asegúrese de que el vehículo esté al aire libre en un espacio abierto, lejos de edificios y árboles. La primera adquisición puede tomar varios minutos. Verifique que la antena GPS esté correctamente instalada y orientada horizontalmente.

¿Cómo limpiar el aparato?

Use un paño seco y suave para limpiar el panel frontal. No use productos químicos (solventes, alcohol) ya que podrían dañar la superficie.

¿Puedo usar tornillos no proporcionados para la instalación?

No, use únicamente los tornillos proporcionados con el aparato. Los tornillos inadecuados podrían dañar el aparato o provocar un montaje incorrecto.

MANUAL DE USUARIO DNX7032 KENWOOD

SISTEMA DE NAVEGACIÓN GPS

MONITOR CON RECEPTOR DVD

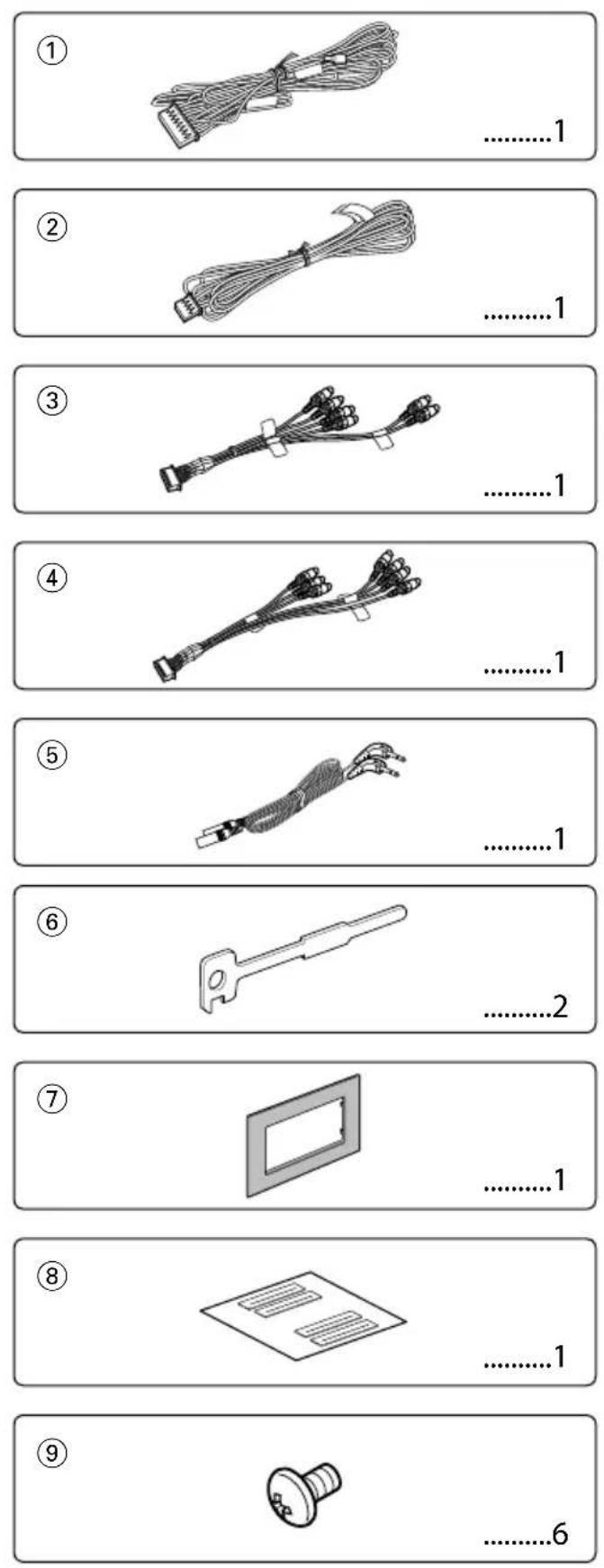

MANUAL DE INSTALACIÓN

Kenwood Corporation

1. Para evitar cortocircuitos, retire la llave de encendido y desconecte la ⊖ batería.
2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad.
3. Conecte los cables del altavoz del mazo de cables.
4. Conecte los cables del mazo en el siguiente orden: tierra, batería, encendido.
5. Conecte el mazo de cables a la unidad.
6. Instale la unidad en el automóvil.
7. Conecte nuevamente la ⊖ batería.
8. Presione el botón de reinicio (reset).

ADVERTENCIA

- Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.

Recepción de señales GPS

La primera vez que active el sistema DNX7120, debe esperar mientras el sistema recibe las señales del satélite por primera vez. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida.

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
• Si no se enciende la alimentación (se muestra "PROTECT"), el cable del altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por lo tanto, es necesario revisar el cable e altavoz.

• Asegúrese de efectuar correctamente las conexiones de los cables, insertando los enchufes hasta que queden firmemente bloqueados.

• Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.

• Utilice un conector de conversión disponible comercialmente si el conector no se ajusta al del vehículo.
• Aísle los cables desconectados con cinta de vinilo u otro material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables ⊖ o los conecta a tierra a cualquier parte metálica del vehículo.
• Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.
• Instale la unidad en un ángulo de 30° o menos.
• Esta unidad tiene un ventilador de refrigeración (página 25) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.
• No pulse fuerte sobre la superficie del panel al instalar la unidad en el vehículo. De lo contrario podría rayarse, averiarse o fallar.

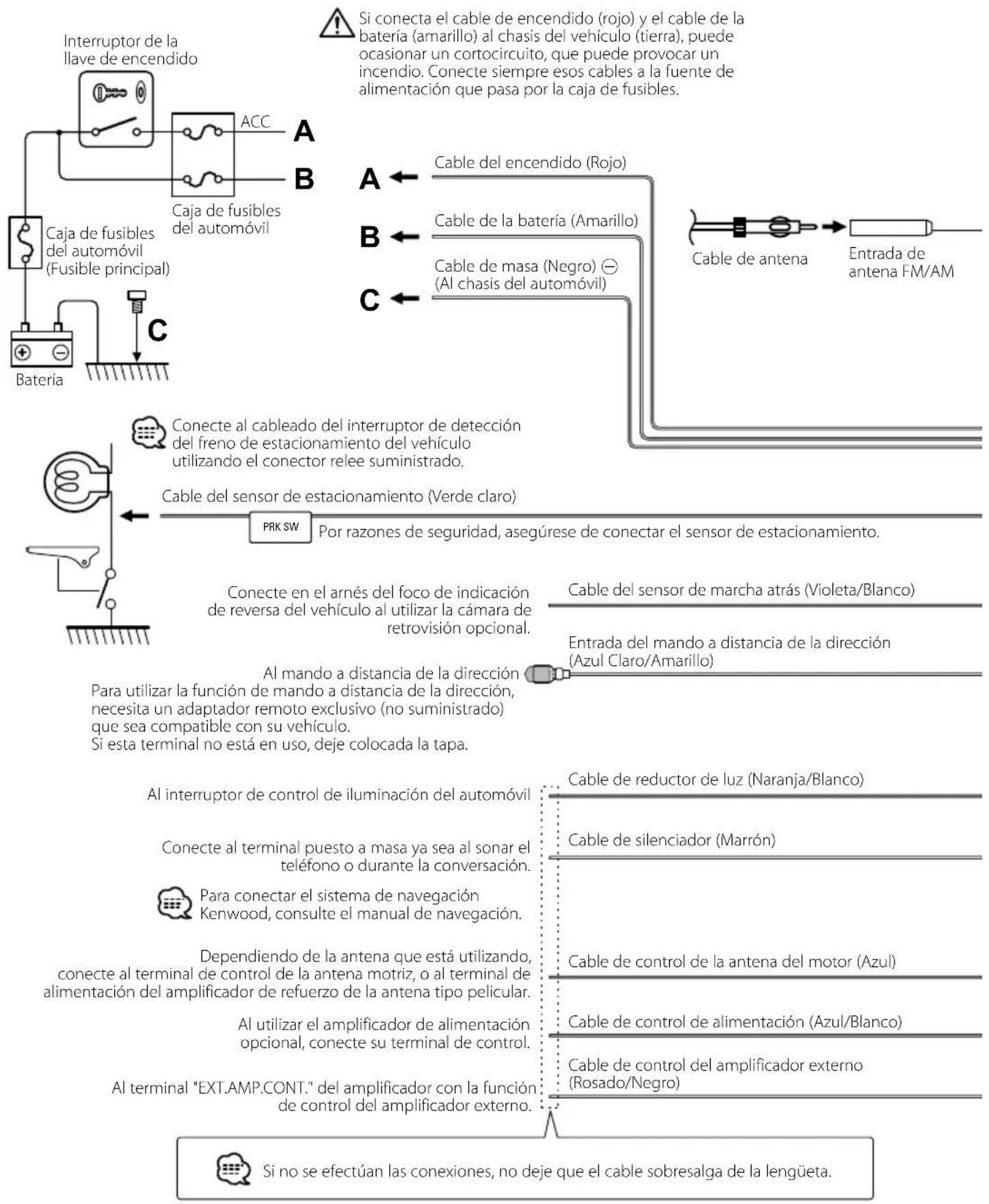

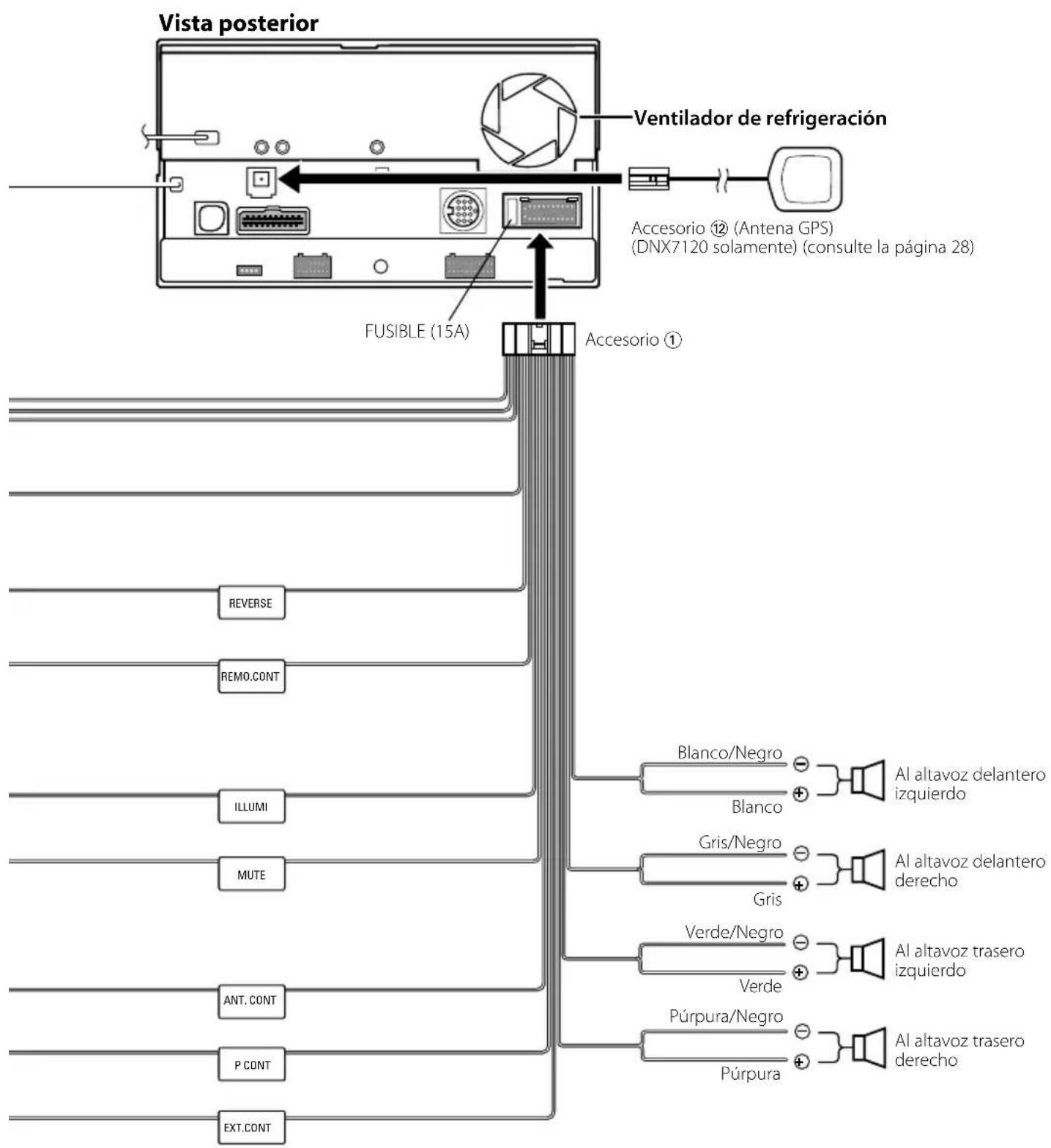

Interruptor de la llave de encendido Caja de fusibles del automóvil (Fusible principal) Batería A B C Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Cable del encendido (Rojo) Cable de la batería (Amarillo) Cable de masa (Negro) ⊖ (Al chasis del automóvil) Cable de antenna Entrada de antena FM/AM Conecte al cableado del interruptor de detección del freno de estacionamiento del vehículo utilizando el conector relee suministrado. Cable del sensor de estacionamiento (Verde claro) PRK SW Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. Conecte en el arnés del foco de indicación de reversa del vehículo al utilizar la cámara de retrovisión opcional. Cable del sensor de marcha atrás (Violeta/Blanco) Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Al mando a distancia de la dirección Para utilizar la función de mando a distancia de la dirección, necesita un adaptador remoto exclusivo (no suministrado) que sea compatible con su vehículo. Si esta terminal no está en uso, deje colocada la tapa. Al interruptor de control de iluminación del automóvil Cable de reductor de luz (Naranja/Blanco) Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Cable de silenciador (Marrón) Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Cable de control de la antena del motor (Azul) Dependiendo de la antena que está utilizando, conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. Cable de control de alimentación (Azul/Blanco) Al utilizar el amplificador de alimentación opcional, conecte su terminal de control. Cable de control del amplificador externo (Rosado/Negro) Al terminal "EXT.AMP.CONT." del amplificador con la función de control del amplificador externo. Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

Vista posterior Ventilador de refrigeración Accesorio ⑫ (Antena GPS) (DNX7120 solamente) (consulte la página 28) FUSIBLE (15A) Accesorio ① REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P CONT EXT.CONT Blanco/Negro Blanco Gris/Negro Gris Verde/Negro Verde Púrpura/Negro Púrpura Al altavoz delantero izquierdo Al altavoz delantero derecho Al altavoz trasero izquierdo Al altavoz trasero derecho

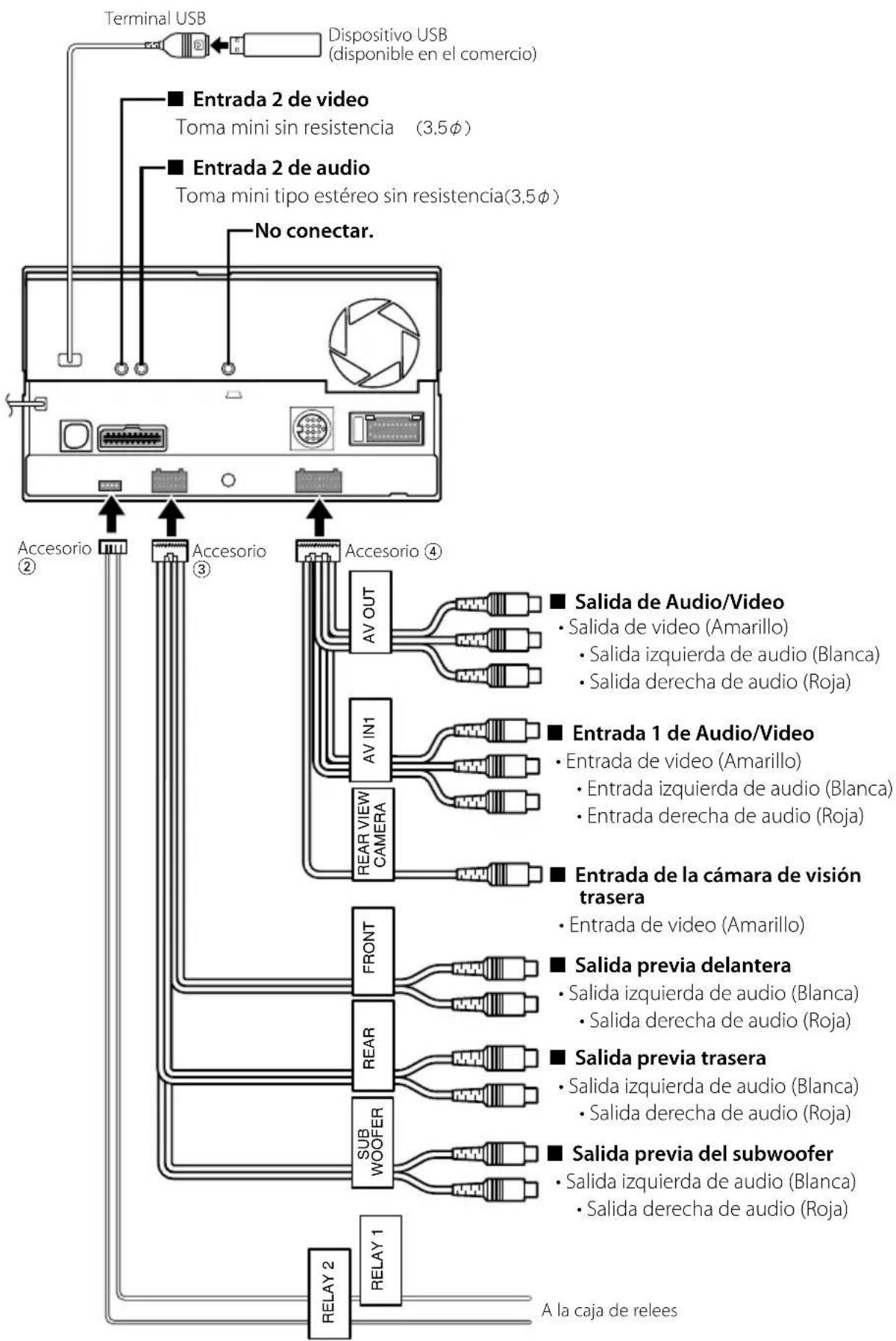

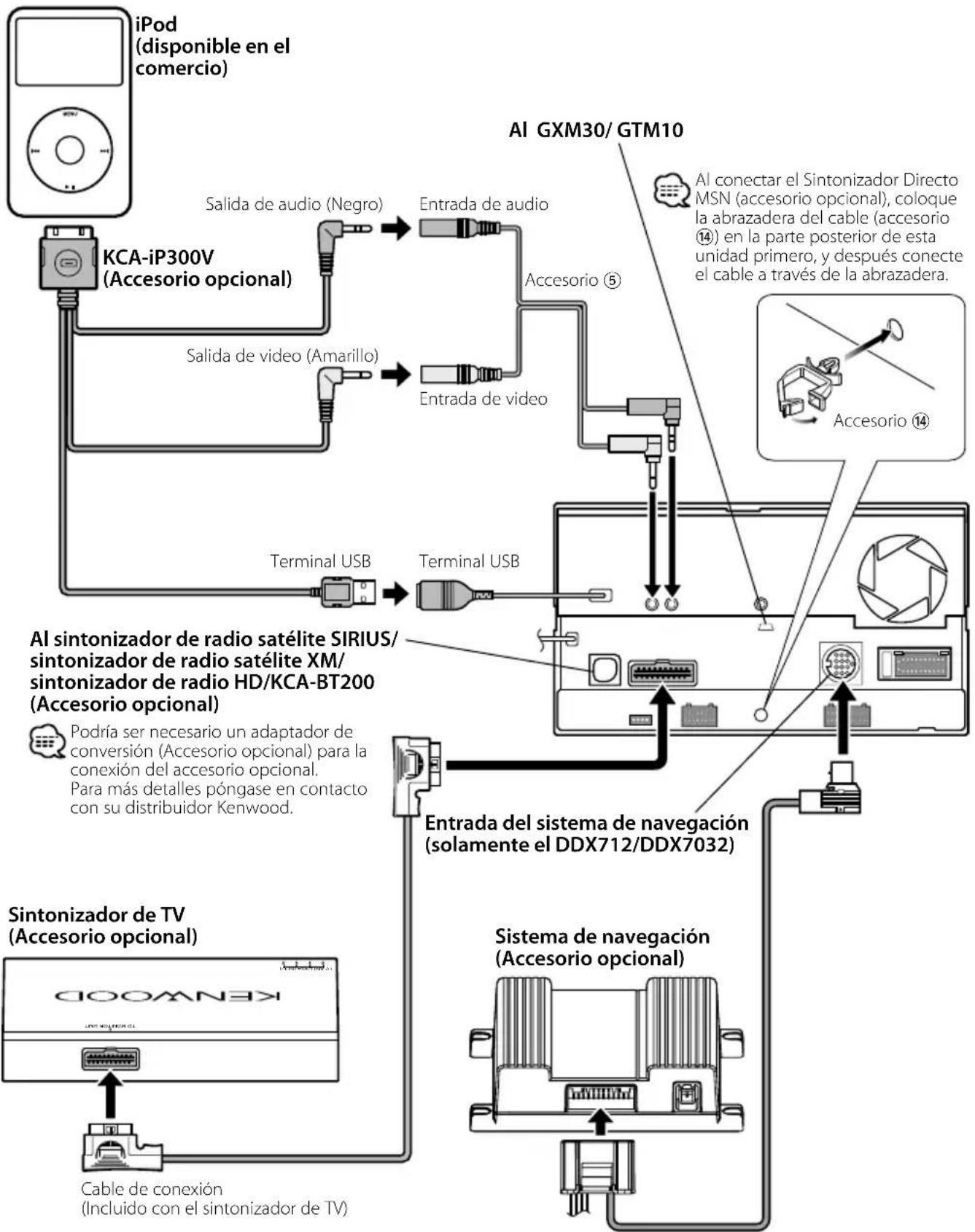


Cable de conexión
(Incluido con el sistema de navegación)

Instalación de la antena GPS (DNX7120 solamente)

La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible para permitir una recepción sencilla de las señales del satélite GPS.

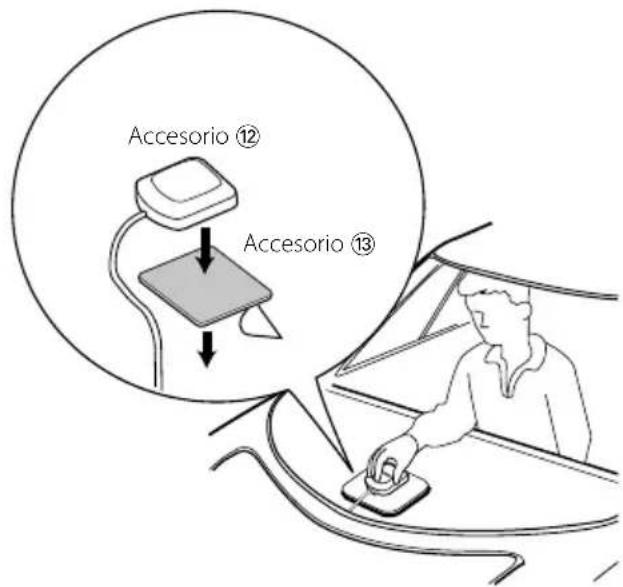

Para montar la antena GPS en el interior del vehículo:

1. Limpie el salpicadero o cualquier otra superficie.
2. Retire el adhesivo de la parte inferior de la placa de metal (Accesorio ⑬).
3. Presione la placa de metal (Accesorio ⑬) firmemente sobre el salpicadero o cualquier otra superficie de montaje. Puede doblar la placa de metal (Accesorio ⑬) para ajustarla a la superficie curva, si fuera necesario.
4. Coloque la antena GPS (Accesorio ⑫) en la parte superior de la placa de metal (Accesorio ⑬).

Accesorio ⑫ Accesorio ⑬

• Dependiendo del tipo de coche, la recepción de las señales de satélite GPS puede que no sea posible con una instalación interior.
• La antena GPS debería instalarse en una posición, como mínimo, a 30 cm (12 pulgadas) del teléfono móvil o de cualquier otra antena de transmisión. Las señales del satélite GPS puede verse interferida por estos dispositivos de comunicación.
• Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento.

Instalación de la eserina

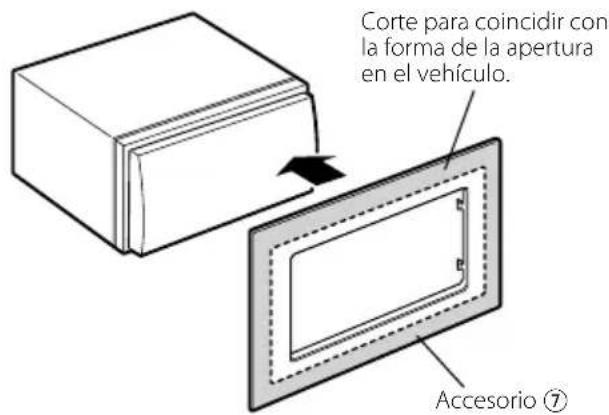

Para General Motors

1. Corte el accesorio ⑦ para realizar la forma de la apertura de la consola central.
2. Coloque el accesorio ⑦ en la unidad.

Corte para coincidir con la forma de la apertura en el vehículo. Accesorio ⑦

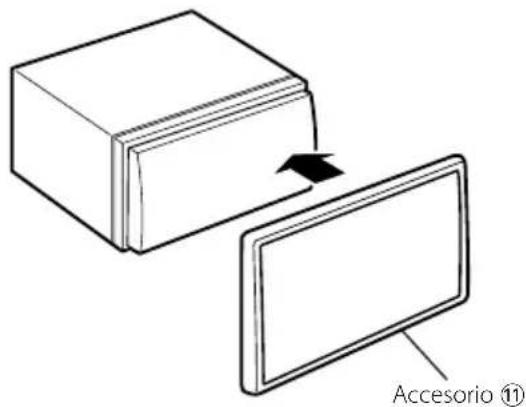

Para Volkswagen

1. Coloque el accesorio ⑪ a la unidad.

Accesorio ⑪

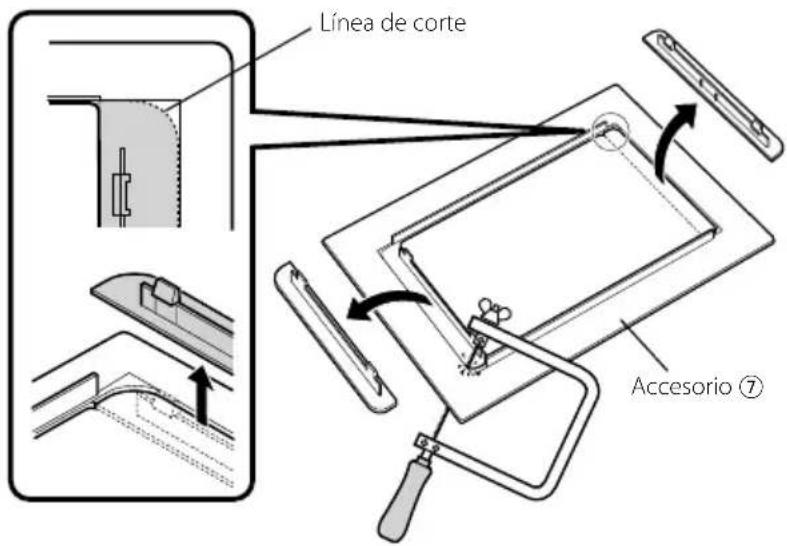

Para Toyota/Scion

1. Corte el accesorio ⑦ como se muestra en la ilustración.

Línea de corte Accesorio ⑦

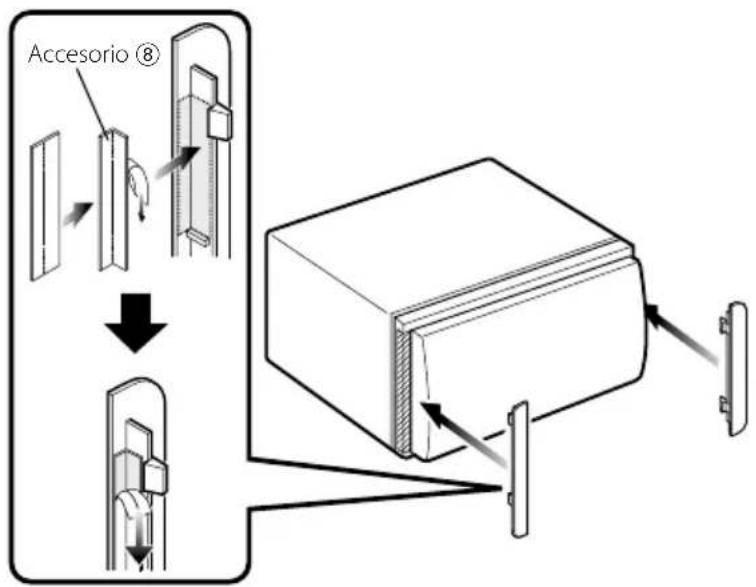

1. Doble el adhesivo de doble cara (accesorio ⑧) a lo largo del corte y colóquelo en el accesorio ⑦ corte contra el soporte central como se indica en la ilustración. Utilice 2 piezas del accesorio ⑧ para a accesorio ⑦.

2. Coloque el accesorio ⑦ en la unidad.

Accesorio ⑧

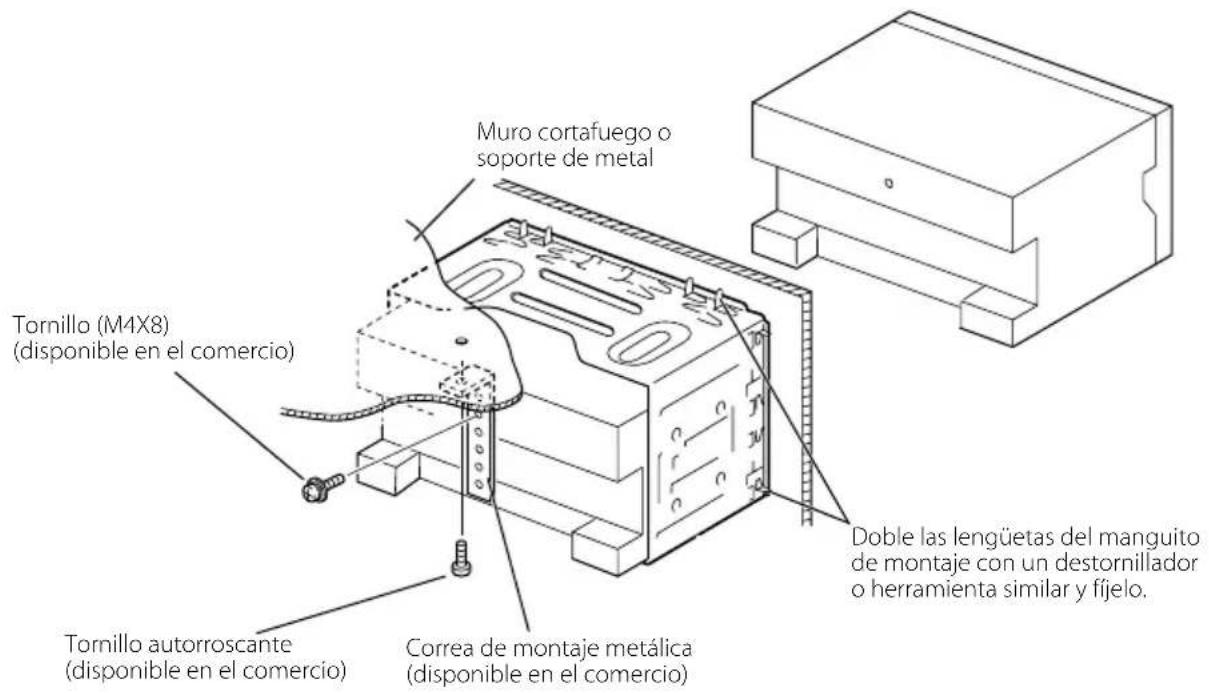

Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Tornillo autorroscante (disponible en el comercio) Correa de montaje metálica (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

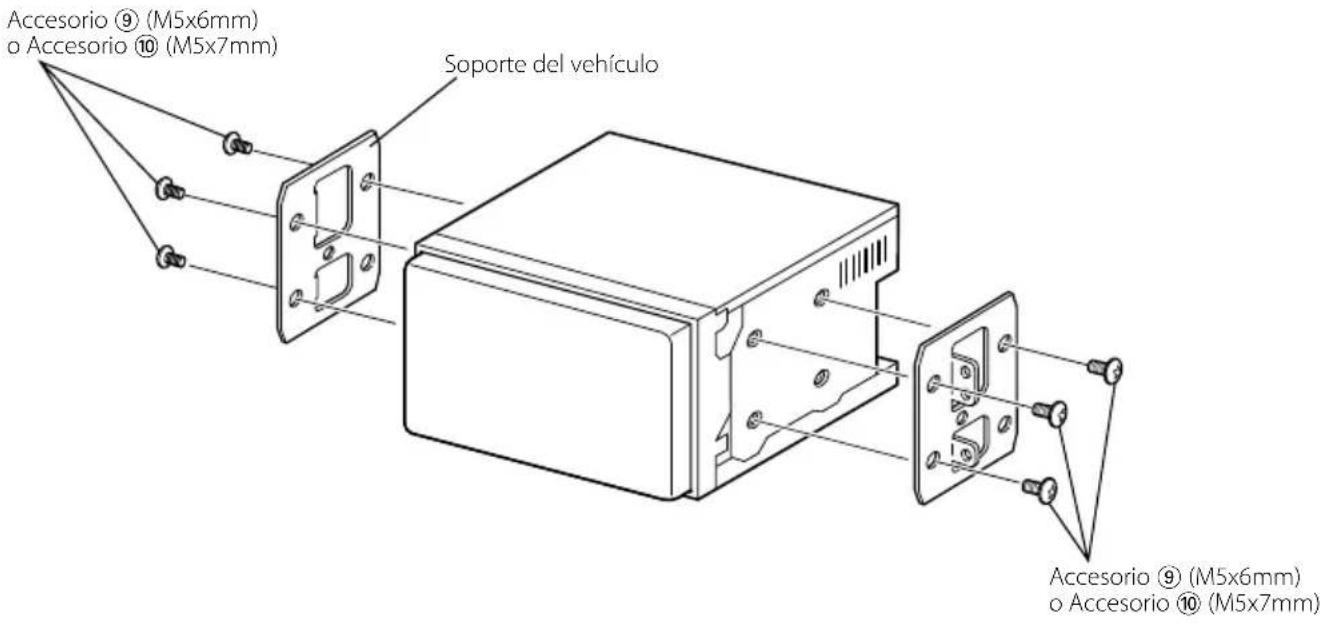

Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes

Accesorio ⑨ (M5x6mm) o Accesorio ⑩ (M5x7mm) Soporte del vehículo Accesorio ⑨ (M5x6mm) o Accesorio ⑩ (M5x7mm)

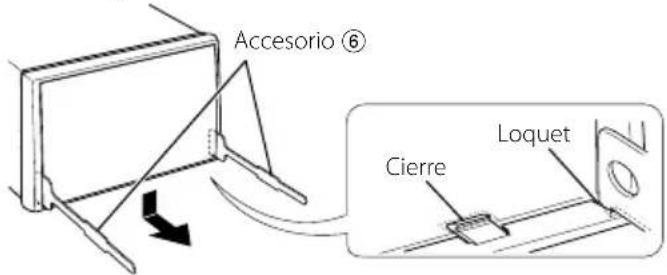

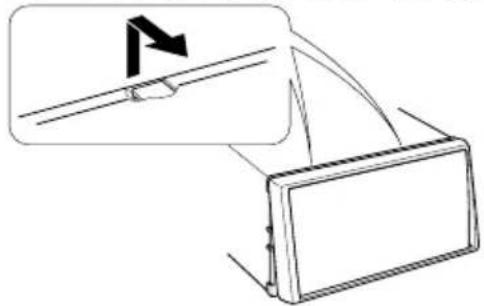

Desinstalación del marco duro de goma (escudete)

1. Conecte los pasadores de la herramienta de extracción ⑥ y extraiga los dos bloqueos del nivel inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

Accesorio ⑥ Cierre Loquet

• El marco puede extraerse desde el lado superior del mismo modo.
• Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

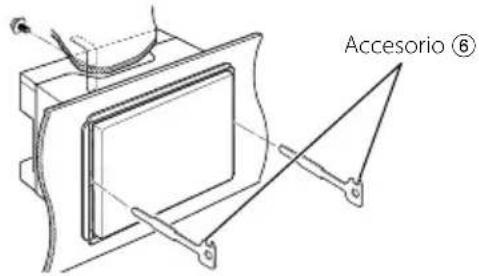

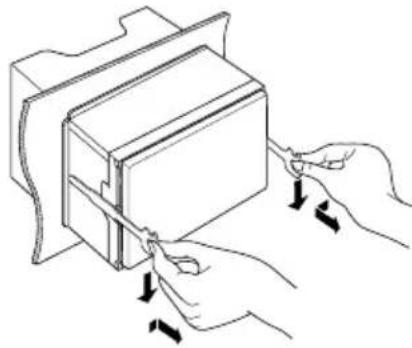

Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección .
2. Quite el tornillo de cabeza hexagonal con arandela integral (M4 × 8) del panel posterior.
3. Inserte las dos herramientas de extracción ⑥ profundamente en las ranuras de cada lado, tal y como se muestra.

Accesorio ⑥

1. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.
• Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.
