MANUAL DE USUARIO DNX8022BT KENWOOD

SISTEMA DE NAVEGACIÓN GPS

MONITOR CON RECEPTOR DE DVD

MANUAL DE INSTALACIÓN

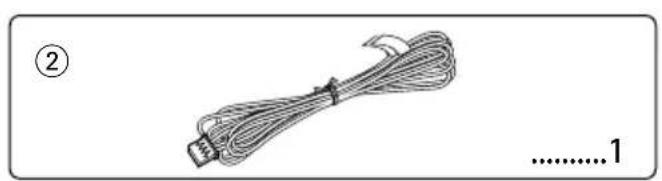

Procedimiento de instalación 1. Para prevenir cortocircuitos, retire la llave del encendido y desconecte el terminal - de la batería.2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad.3. Conecte el cable en el mazo de cables.4. Tome el conector B en el mazo de cables y conéctelo al conector de altavoz de su vehículo.5. Tome el conector A en el aso de cables y conéctelo al conector de alimentación externa de su vehículo.6. Conecte el mazo de cables a la unidad.7. Instale la unidad en el automóvil.8. Conecte nuevamente el terminal - de la batería.9. Pulse el botón de restauración. 2ADVERTENCIA

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Recepción de señales GPS La primera vez que encienda el DNX8220BT, debe esperar a que el sistema adquiera las señales de satélite por primera vez. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida.

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.• Si la alimentación no ENCIENDE (se visualiza “PROTECT”), el cable del altavoz podría tener un cortocircuito o podría haber tocado el chasis del vehículo y podría haberse activado la función de protección. Por lo tanto, es necesario revisar el cable e altavoz.• Asegúrese de efectuar correctamente las conexiones de los cables, insertando los enchufes hasta que queden firmemente bloqueados.• Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.• Utilice un conector de conversión disponible comercialmente si el conector no se ajusta al del vehículo.• Aísle los cables desconectados con cinta de vinil o cualquier otra similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o los conecta a tierra a cualquier parte metálica del vehículo. • Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.• Instale la unidad en un ángulo de 30˚ o menos.• Esta unidad tiene un ventilador de refrigeración (página 45) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.• No presione fuerte sobre la superficie del panel al instalar la unidad en el vehículo. De lo contrario, podría producir rayones, averías o fallos.• Podría disminuir la recepción si existen objetos metálicos cerca de la antena Bluetooth.Unidad de antena Bluetooth B54-4651-0000.indb43B54-4651-0000.indb43 08.2.1911:39:32PM08.2.1911:39:32PM44

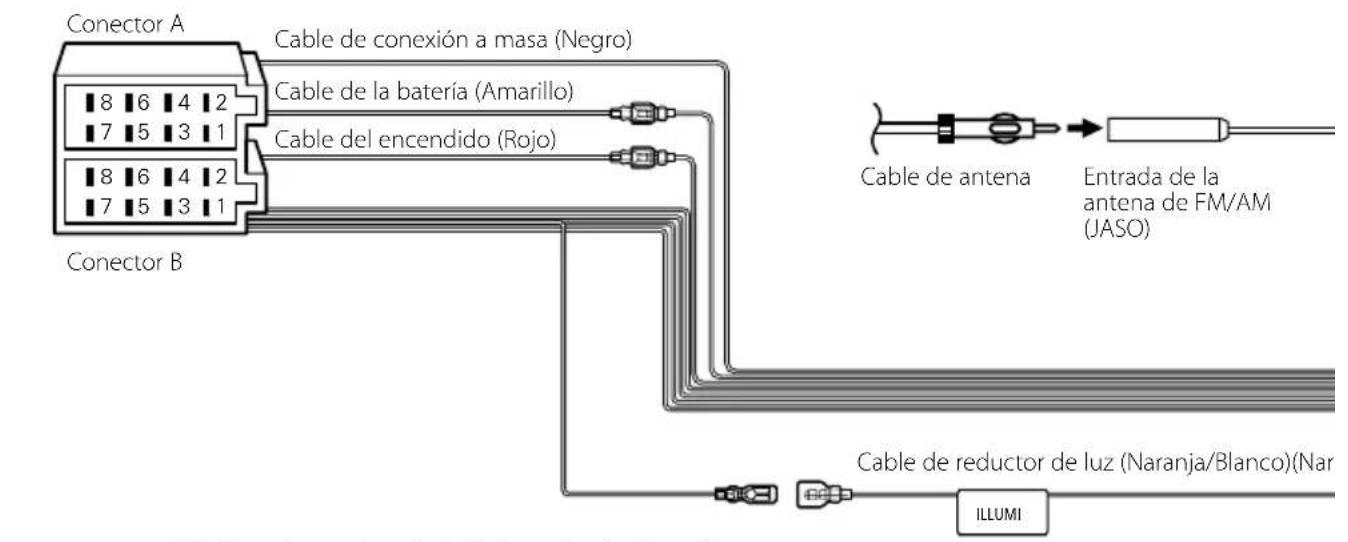

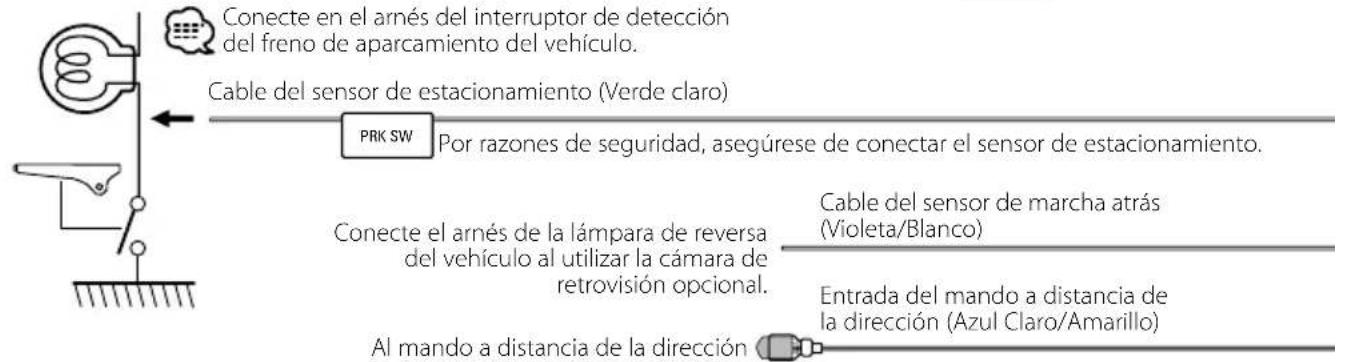

Cable de la batería (Amarillo)Cable de conexión a masa (Negro)Cable del encendido (Rojo)Conecte al terminal de control de alimentación cuando utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo.Cable de control de alimentación/control de la antena del motor (Azul/Blanco)Cable de reductor de luz (Naranja/Blanco)(Naranja/Blanco)Cable de antenaEntrada de la antena de FM/AM (JASO)Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.Al terminal "EXT.AMP.CONT." del amplificador con la función de control del amplificador externo.Cable de control del amplificador externo (Rosado/Negro)Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación.Cable de silenciador (Marrón)Para conectar el sistema de navegación Kenwood, consulte el manual de navegación.Cable del sensor de estacionamiento (Verde claro)Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo.Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Al mando a distancia de la direcciónCable del sensor de marcha atrás (Violeta/Blanco)Conecte el arnés de la lámpara de reversa del vehículo al utilizar la cámara de retrovisión opcional.Conector AConector BPara utilizar la función de mando a distancia del volante de dirección, necesita un adaptador remoto exclusivo (no suministrado) que se adapte con su vehículo.Cuando no se encuentre en uso este terminal, deje su tapa colocada. B54-4651-0000.indb44B54-4651-0000.indb44 08.2.1911:39:32PM08.2.1911:39:32PMEspañol

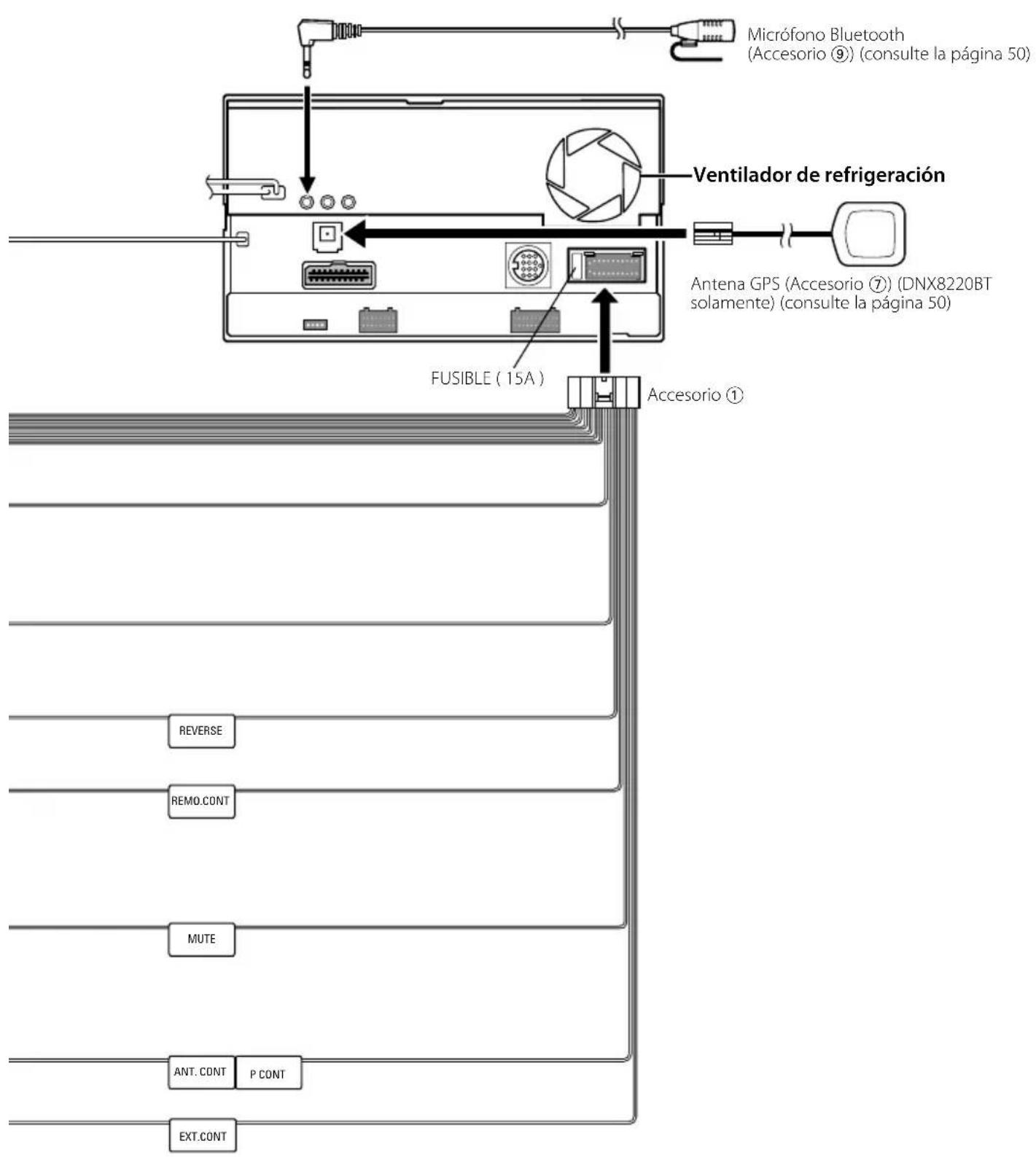

Ventilador de refrigeración Antena GPS (Accesorio 7) (DNX8220BT solamente) (consulte la página 50) FUSIBLE ( 15A ) Accesorio 1 Micrófono Bluetooth (Accesorio 9) (consulte la página 50) B54-4651-0000.indb45B54-4651-0000.indb45 08.2.1911:39:33PM08.2.1911:39:33PM46

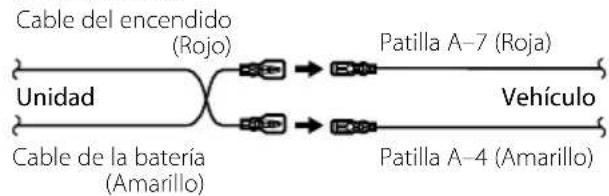

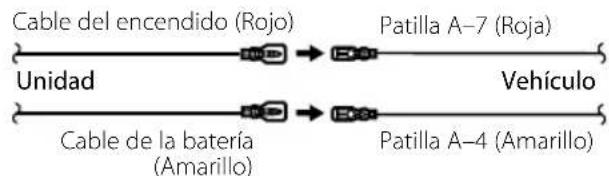

Conexión de los cables a los terminales Guía de función del conector Números de patillas para conectores ISOColor de cable FuncionesConector de alimentación externaA-4 Amarillo BateríaA-5 Azul/Blanco Control de alimentaciónA-6 Naranja/Blanco AtenuadorA-7 Rojo Encendido (CCA)A-8 Negro Conexión a tierra (masa)Conector de altavozB-1 Púrpura Derecho trasero (+)B-2 Púrpura/Negro Derecho trasero (–)B-3 Gris Derecho delantero (+)B-4 Gris/Negro Derecho delantero (–)B-5 Blanco Izquierdo delantero (+)B-6 Blanco/Negro Izquierdo delantero (–)B-7 Verde Izquierdo trasero (+)B-8 Verde/Negro Izquierdo trasero (–) 2ADVERTENCIA Conexión del conector ISO La disposición de las patillas de los conectores ISO depende del tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad.El ajuste de fábrica para la conexión del mazo de cables se describe más abajo en 1. Si las patillas del conector ISO están dispuestas tal como se describe en 2, efectúe la conexión de la manera indicada en la figura.Asegúrese de volver a conectar el cable como se indica en 2, a continuación, para instalar la unidad en vehículos Volkswagen, etc. 1 (Ajuste predeterminado) La patilla A-7 (roja) del conector ISO del vehículo está conectada al encendido y la patilla A-4 (amarilla) está conectada a la fuente de alimentación constante. Unidad VehículoPatilla A–7 (Roja)Patilla A–4 (Amarillo)Cable del encendido (Rojo)Cable de la batería (Amarillo) 2 La patilla A-7 (roja) del conector ISO del vehículo está conectada a la fuente de alimentación constante y la patilla A-4 (amarilla) está conectada al encendido. Unidad VehículoPatilla A–7 (Roja)Patilla A–4 (Amarillo)Cable del encendido (Rojo)Cable de la batería (Amarillo) B54-4651-0000.indb46B54-4651-0000.indb46 08.2.1911:39:33PM08.2.1911:39:33PMEspañol

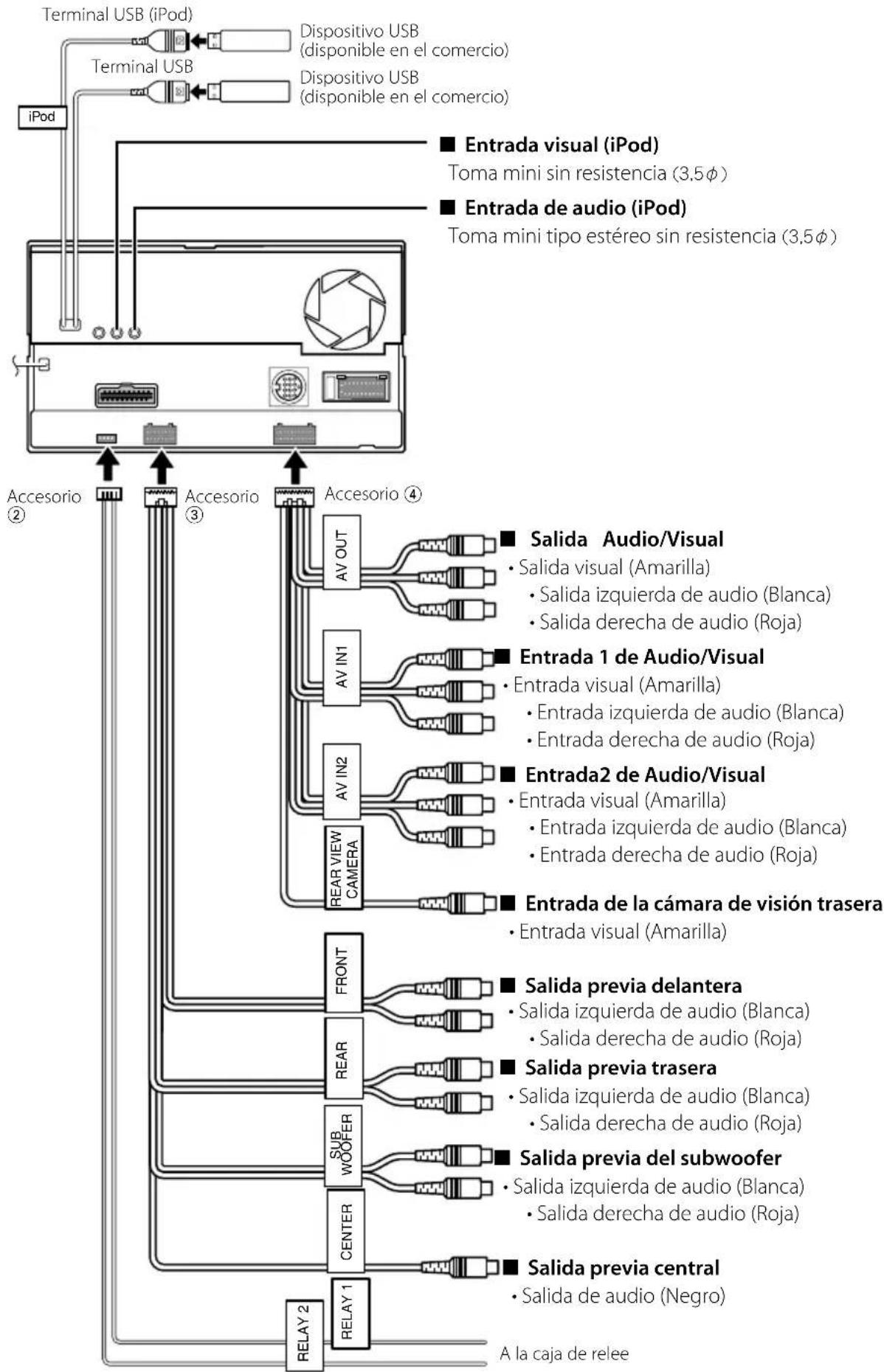

Conexión del sistema

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja) ■ Salida previa trasera

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja) ■ Salida previa del subwoofer

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja) ■ Entrada de la cámara de visión trasera

• Entrada izquierda de audio (Blanca)

• Entrada derecha de audio (Roja) ■ Salida Audio/Visual

• Salida visual (Amarilla)

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja) A la caja de releeAccesorio

■ Entrada visual (iPod) Toma mini sin resistencia (3,5φ) ■ Entrada de audio (iPod) Toma mini tipo estéreo sin resistencia (3,5φ) Accesorio Accesorio 4 ■ Entrada2 de Audio/Visual

• Entrada visual (Amarilla)

• Entrada izquierda de audio (Blanca)

• Entrada derecha de audio (Roja) ■ Salida previa central

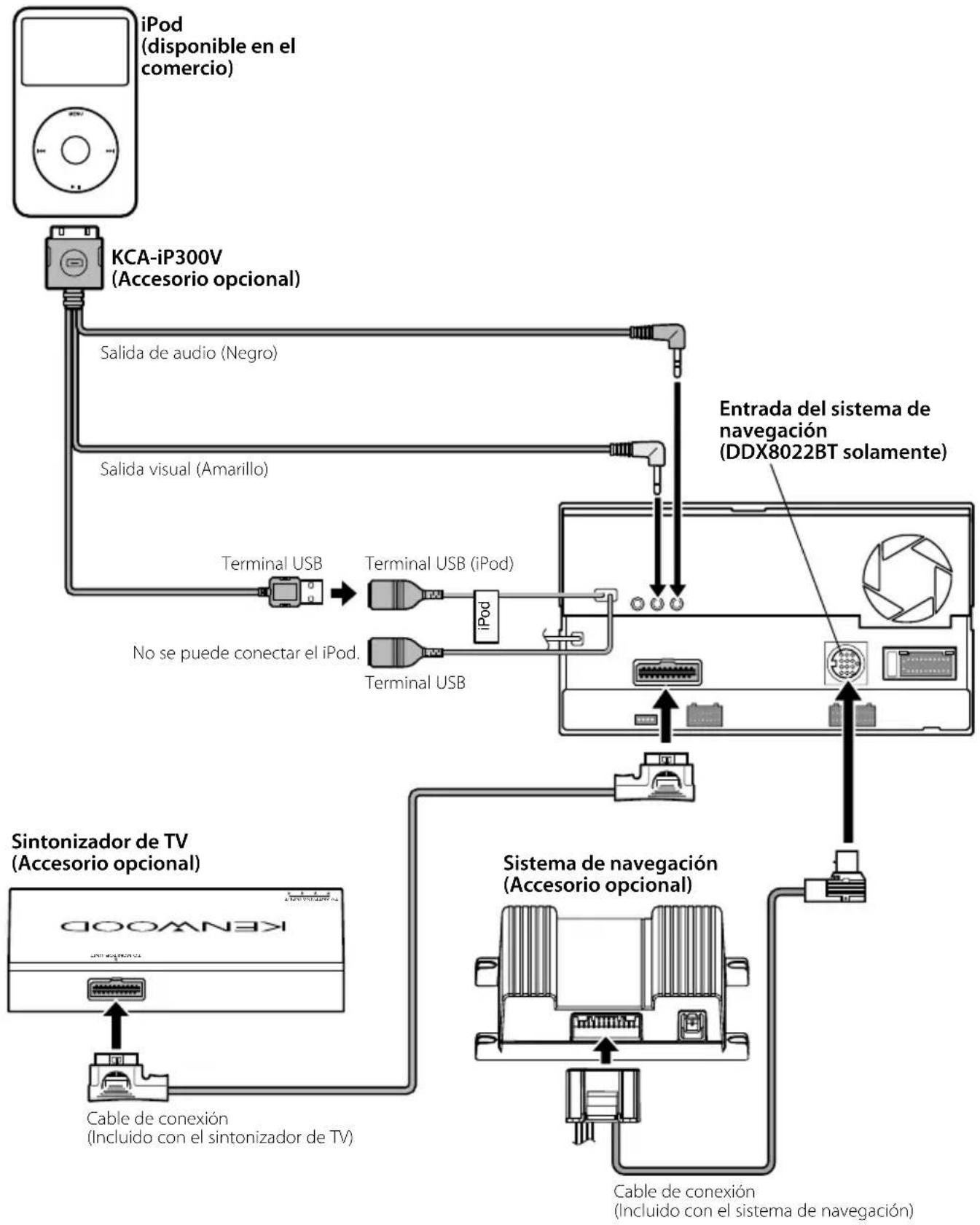

Conexión de accesorios opcionales

TV ANTENNA INPUTTO MONITOR UNIT

iPod Entrada del sistema de navegación (DDX8022BT solamente) KCA-iP300V (Accesorio opcional) iPod (disponible en el comercio) Salida de audio (Negro)Salida visual (Amarillo) Sistema de navegación (Accesorio opcional) Cable de conexión (Incluido con el sistema de navegación) Sintonizador de TV (Accesorio opcional) Cable de conexión (Incluido con el sintonizador de TV)Terminal USB (iPod)Terminal USBTerminal USB No se puede conectar el iPod. B54-4651-0000.indb48B54-4651-0000.indb48 08.2.1911:39:34PM08.2.1911:39:34PMEspañol

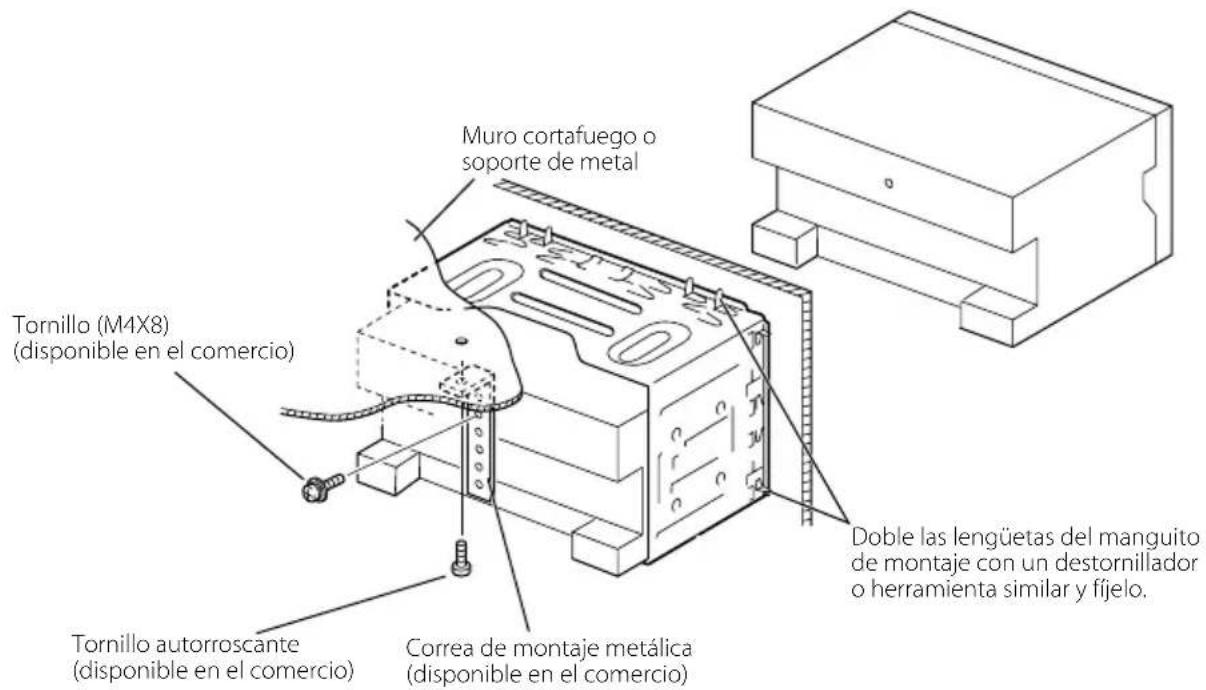

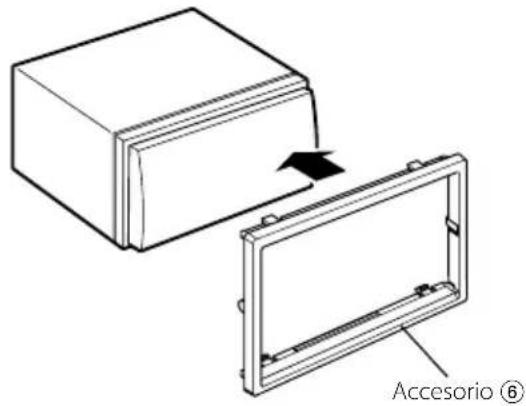

Instalación para el monitor/unidad de reproductor Instalación de la tapa protectora Accesorio 6Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.Correa de montaje metálica (disponible en el comercio)Tornillo autorroscante (disponible en el comercio)Tornillo (M4X8)(disponible en el comercio)Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).Muro cortafuego o soporte de metal

1. Coloque el accesorio 6 a la unidad.

B54-4651-0000.indb49B54-4651-0000.indb49 08.2.1911:39:35PM08.2.1911:39:35PM50

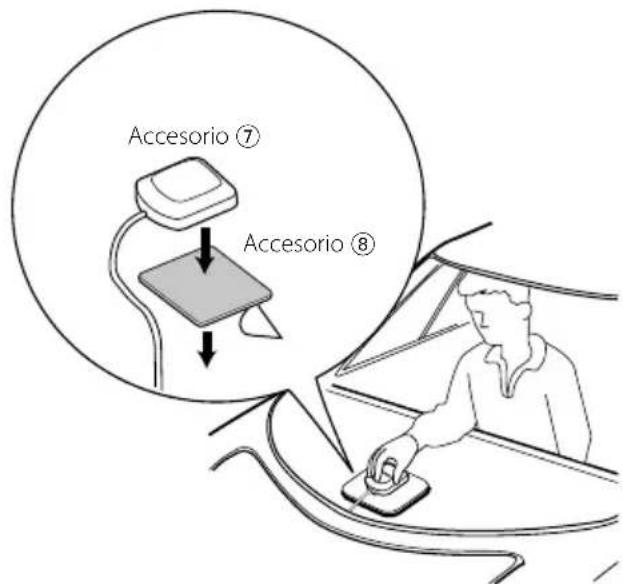

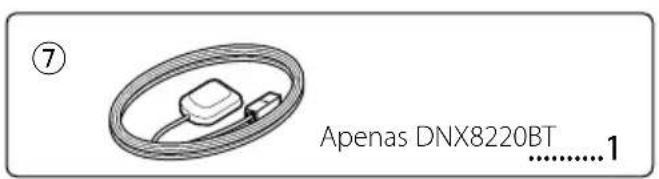

Instalación de la antena GPS (DNX8220BT solamente) La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible para permitir una recepción sencilla de las señales del satélite GPS.Para montar la antena GPS en el interior del vehículo:1. Limpie el salpicadero o cualquier otra superficie.2. Quite la parte trasera del adhesivo en la parte inferior de la placa de metal (accesorio 8).3. Presione firmemente hacia abajo la placa de metal (accesorio 8) en su tablero o en otra superficie de montaje. Puede doblar la placa de metal (accesorio 8) para adaptarla a la superficie curva, si es necesario.4. Coloque la antena GPS (accesorio 7) en la parte superior de la placa de metal (accesorio 8).Accesorio 7Accesorio 8

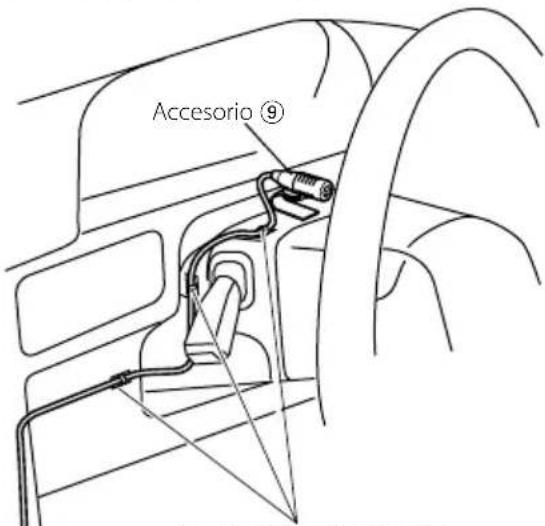

• Dependiendo del tipo de coche, la recepción de las señales de satélite GPS puede que no sea posible con una instalación interior.• La antena GPS debería instalarse en una posición, como mínimo, a 30 cm (12 pulgadas) del teléfono móvil o de cualquier otra antena de transmisión. Las señales del satélite GPS puede verse interferida por estos dispositivos de comunicación.• Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento.1. Compruebe la posición de instalación del micrófono (accesorio 9).2. Elimine el aceite y los restos de suciedad de la superficie de instalación.3. Instale el micrófono. 4. Conecte el cable del micrófono a la caja de manos libres asegurando el mismo en varias posiciones con cinta adhesiva o similar.Fije un cable con una cinta adhesiva de uso comercial.Quite el papel de liberación de la cinta adhesiva de doble cara para fijar en el lugar que se muestra arriba.Ajuste la dirección del micrófono hacia el conductor.Accesorio 9 Instalación de la unidad del micrófono Instale el micrófono lo más lejos que pueda del teléfono móvil. B54-4651-0000.indb50B54-4651-0000.indb50 08.2.1911:39:35PM08.2.1911:39:35PMEspañol

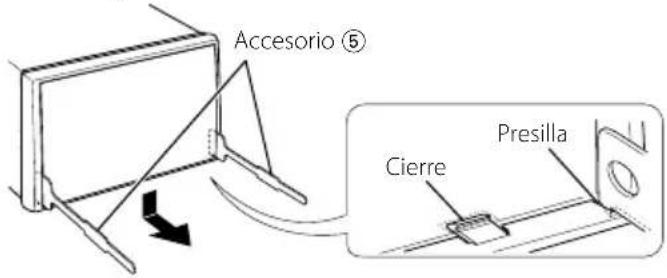

Desinstalación del marco duro de goma (tapa protectora) 1. Conecte los pasadores de la herramienta de extracción 5 y extraiga los dos bloqueos del nivel inferior.Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.Accesorio 5CierrePresilla

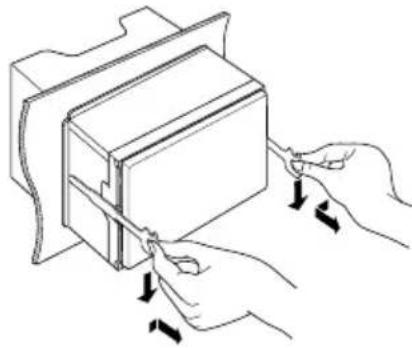

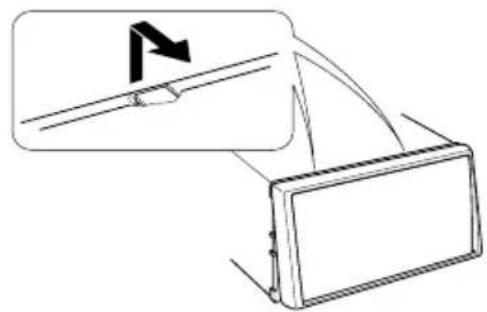

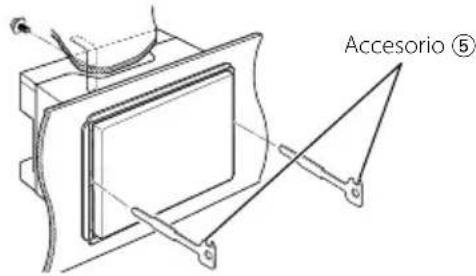

• El marco puede extraerse desde el lado superior del mismo modo.2. Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior. Desinstalación de la unidad 1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección <Desinstalación del marco duro de goma>.2. Quite el tornillo de cabeza hexagonal con arandela integral (M4 × 8) del panel posterior.3. Inserte las dos herramientas de extracción 5 profundamente en las ranuras de cada lado, tal y como se muestra.Accesorio 54. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.5. Termine de sacar la unidad con las manos, prestando atención para no dejarla caer. Desinstalación de monitor/reproductor B54-4651-0000.indb51B54-4651-0000.indb51 08.2.1911:39:36PM08.2.1911:39:36PM52
