GEBRUIKSAANWIJZING DNX8022BT KENWOOD

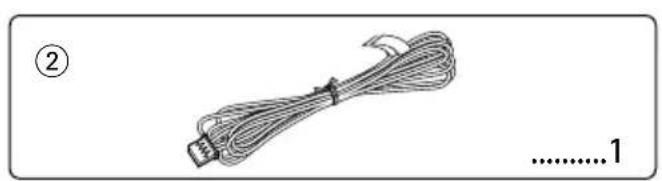

Installatieprocedure 1. Voorkom kortsluiting door de sleutel uit het contactslot te verwijderen en de - -aansluiting van de accu los te koppelen.2. Verbind de juiste in- en uitgangskabels van ieder toestel.3. Sluit de kabel op de bedradingsbundel aan.4. Neem connector B op de bedradingsbundel en sluit hem op de luidsprekerconnector in uw auto aan.5. Neem connector A op de bedradingsbundel en sluit hem op de externe spanningsconnector op uw auto aan.6. Verbind de bedradingsbundel met het toestel.7. Installeer het toestel in uw auto.8. Sluit de - -aansluiting van de accu opnieuw aan.9. Druk op de terugsteltoets. 2WAARSCHUWING

• Als u de ontstekingskabel (rood) en de accukabel (geel) op het chassis van de auto (massa) aansluit, kan u een kortsluiting veroorzaken waardoor brand kan ontstaan. Sluit deze kabels altijd aan op de voedingsbron die door de zekeringkast loopt. GPS-signalen ontvangen Wanneer u de DNX8220BT voor de eerste keer inschakelt, moet u wachten totdat het systeem voor de eerste keer satellietsignalen ontvangt. Dit kan enkele minuten duren. Zorg ervoor dat uw auto buiten op een open plek uit de buurt van hoge gebouwen en bomen staat zodat de ontvangst snel tot stand kan komen. Nadat het systeem voor de eerste keer een satellietsignaal heeft ontvangen, zal de ontvangst van satellietsignalen daarna sneller tot stand komen.

• De montage en het aansluiten van de kabels vereist kennis en ervaring. Laat voor uw eigen veiligheid de montage en het aansluiten van de kabels over aan deskundigen.• Zorg dat het toestel op een negatieve 12 Volt gelijkstroomvoeding is geaard.• Installeer het toestel niet op plaatsen die aan direct zonlicht, overmatige hitte of vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen of plaatsen waar het toestel nat zou kunnen worden.• Gebruik geen eigen schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.• Wanneer de stroom niet is ingeschakeld (“PROTECT” wordt weergegeven), is er mogelijk een kortsluiting in de luidsprekerkabel of raakt de kabel het chassis van het voertuig en werd mogelijk het beveiligingscircuit geactiveerd. Controleer in dit geval de luidsprekerkabel.• Controleer of alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.• Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel niet gekoppeld zijn aan het contact (met andere woorden, de spanning van het toestel wordt niet gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto wordt in- en uitgeschakeld.• Gebruik een in de handel verkrijgbare conversieconnector als de connector niet in de voertuigconnector past.• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom kortsluiting door de kapjes op het uiteinde van de niet-aangesloten kabels of aansluitingen niet te verwijderen.• Als de console een deksel heeft, moet u er bij de installatie van het toestel op letten dat het voorpaneel bij het openen en sluiten het deksel niet raakt.• Als de zekering is doorgebrand, controleert u eerst of de kabels elkaar niet raken en zo een kortsluiting veroorzaken en vervangt u vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.• Sluit de luidsprekerkabels juist aan op de overeenkomstige aansluitingen. Het toestel kan beschadigd worden of helemaal niets doen als u de --kabels deelt of ze met de massa verbindt via een metalen deel in de auto. • Controleer na het installeren van het toestel of de remlichten, richtingsaanwijzers, ruitenwissers enz. van de auto juist functioneren.• Installeer het toestel zodanig dat een maximale hoek van 30˚ wordt bereikt.• Dit toestel is uitgerust met een ventilator (pagina 25) om de binnentemperatuur te verminderen. Plaats het toestel niet zodanig dat de ventilator wordt geblokkeerd. Wanneer deze openingen worden geblokkeerd, kan de binnentemperatuur oplopen en het toestel defect raken.• Duw niet te hard op het paneeloppervlak tijdens de installatie van het toestel in het voertuig. Dat kan leiden tot krassen, schade of het niet goed meer functioneren.• De ontvangst wordt mogelijk slechter wanneer zich metalen voorwerpen bevinden in de buurt van de Bluetooth-antenne.Bluetooth-antenne B54-4651-0000.indb23B54-4651-0000.indb23 08.2.1911:39:19PM08.2.1911:39:19PM24

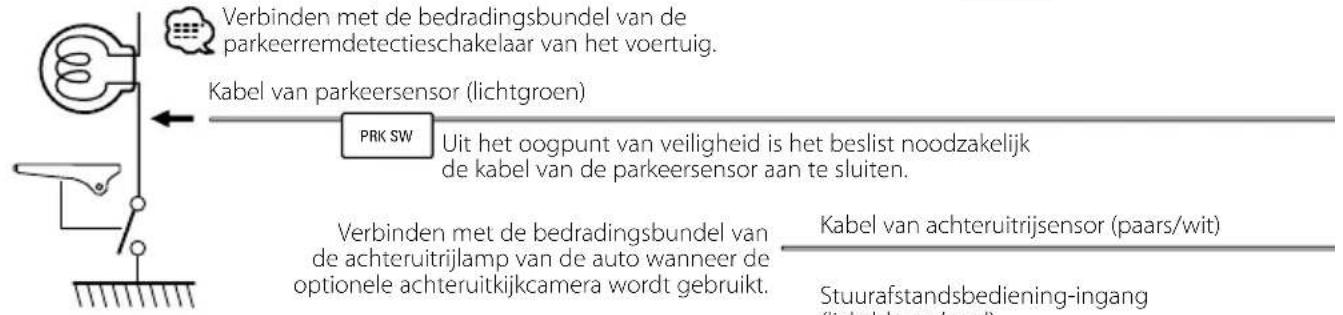

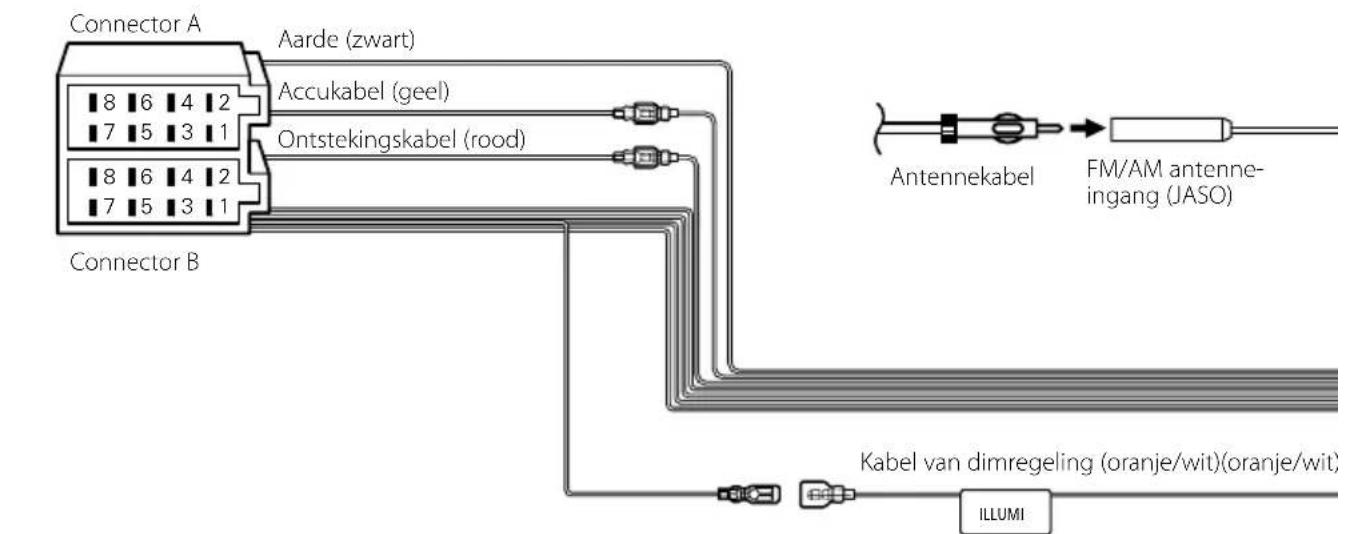

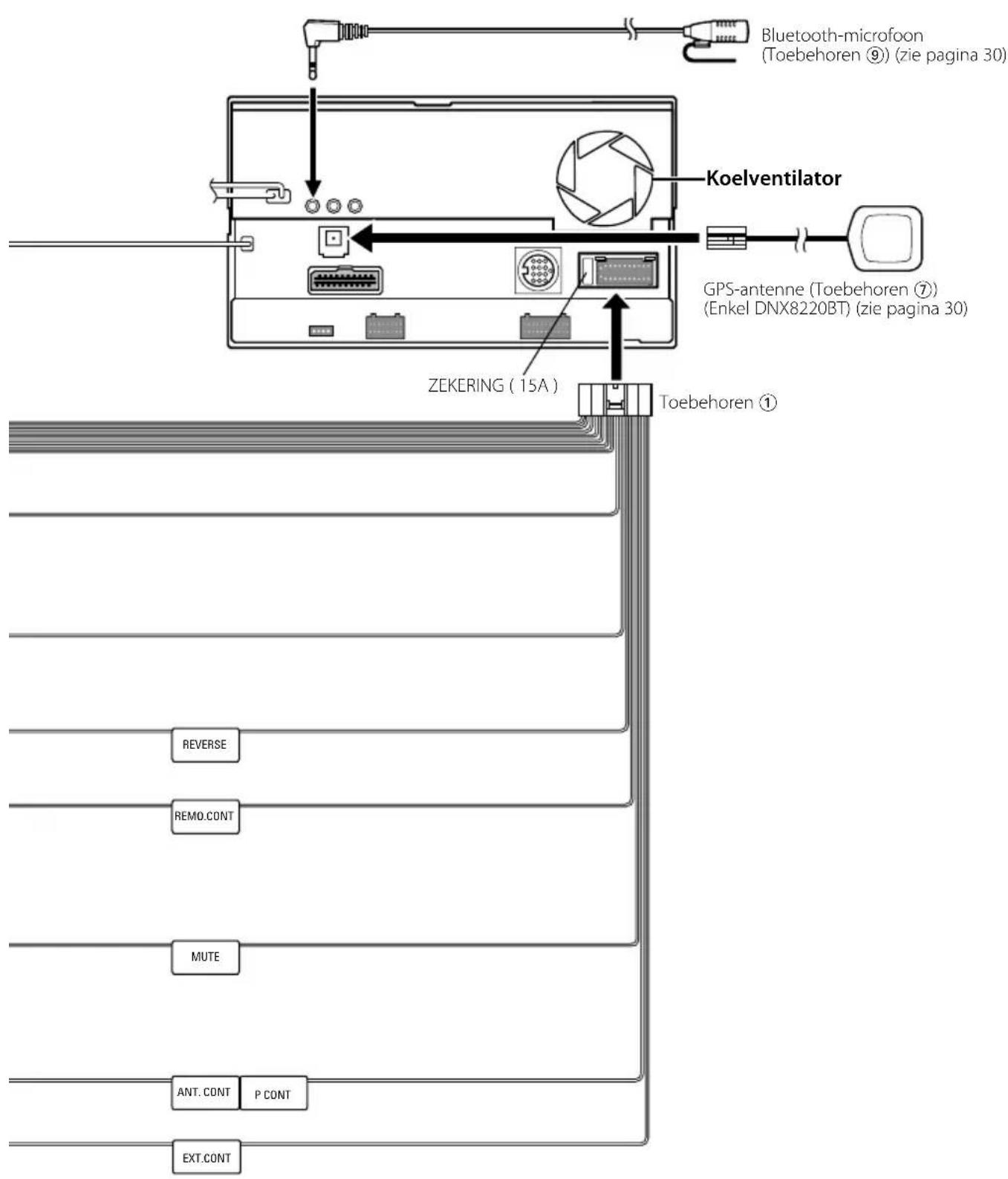

Accukabel (geel)Aarde (zwart)Ontstekingskabel (rood)Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto.Spanning-/motorantennekabel (blauw/wit)Kabel van dimregeling (oranje/wit)(oranje/wit)AntennekabelFM/AM antenne-ingang (JASO)Laat de kabel niet uit het lipje hangen als u geen aansluitingen maakt.Naar de "EXT.AMP.CONT."-aansluiting van de versterker met externe versterkerregeling.Kabel van externe versterkerregeling (roze/zwart)Sluit aan op de geaarde aansluiting tijdens ontvangst van of gedurende een telefoongesprek.Kabel van dempregeling (bruin)Raadpleeg voor het aansluiten van uw Kenwood navigatiesysteem de gebruiksaanwijzing van de navigator.Kabel van parkeersensor (lichtgroen)Verbinden met de bedradingsbundel van de parkeerremdetectieschakelaar van het voertuig.Uit het oogpunt van veiligheid is het beslist noodzakelijk de kabel van de parkeersensor aan te sluiten. Stuurafstandsbediening-ingang (lichtblauw/geel) Naar stuurafstandsbedieningKabel van achteruitrijsensor (paars/wit)Verbinden met de bedradingsbundel van de achteruitrijlamp van de auto wanneer de optionele achteruitkijkcamera wordt gebruikt.Connector AConnector BOm de stuurafstandsbediening te gebruiken, hebt u een adapter nodig (niet geleverd) die bij uw auto past.Laat het afsluitkapje op de aansluiting wanneer ze niet wordt gebruikt. B54-4651-0000.indb24B54-4651-0000.indb24 08.2.1911:39:20PM08.2.1911:39:20PMNederlands

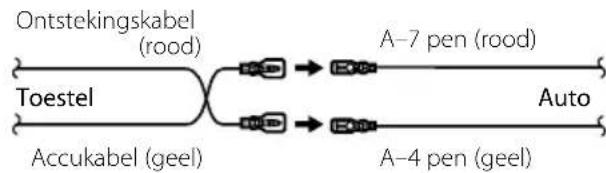

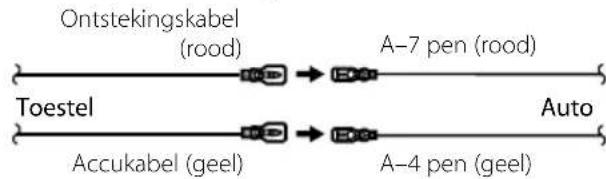

De kabels op de aansluitingen aansluiten Overzicht van connectorfuncties Pennummers voor ISO-connectorsKabelkleur FunctiesExterne spanningsconnectorA-4 Geel AccuA-5 Blauw/wit SpanningsregelingA-6 Oranje/wit DimfunctieA-7 Rood Ontsteking (ACC)A-8 Zwart Aardaansluiting (massa)LuidsprekerconnectorB-1 Paars Rechts achter (+)B-2 Paars/zwart Rechts achter (–)B-3 Grijs Rechts voor (+)B-4 Grijs/zwart Rechts voor (–)B-5 Wit Links voor (+)B-6 Wit/zwart Links voor (–)B-7 Groen Links achter (+)B-8 Groen/zwart Links achter (–) 2WAARSCHUWING Aansluiten van de ISO-connector De penopstelling voor de ISO-connectors is afhankelijk van het type van uw auto. Voorkom beschadiging en zorg dat u de juiste aansluitingen maakt.De standaardaansluiting voor de bedradingsbundel is in stap 1 hieronder beschreven. Wanneer de penopstelling van de ISO-connector overeenkomt met de beschrijving in 2 maakt u de aansluitingen zoals wordt getoond in de afbeelding.De kabel moet opnieuw worden aangesloten zoals getoond in 2 hieronder voor het monteren van deze eenheid in Volkswagen-modellen. 1 (Standaardinstelling) De A-7-pen (rood) van de ISO-connector van de auto is aangesloten op de ontsteking, en de A-4-pen (geel) is aangesloten op de constante voeding. Toestel AutoA–7 pen (rood)A–4 pen (geel)Ontstekingskabel (rood)Accukabel (geel) 2 De A-7-pen (rood) van de ISO-connector van de auto is aangesloten op de constante voeding, en de A-4-pen (geel) is aangesloten op de ontsteking. Toestel AutoA–7 pen (rood)A–4 pen (geel)Ontstekingskabel (rood)Accukabel (geel) B54-4651-0000.indb26B54-4651-0000.indb26 08.2.1911:39:21PM08.2.1911:39:21PMNederlands

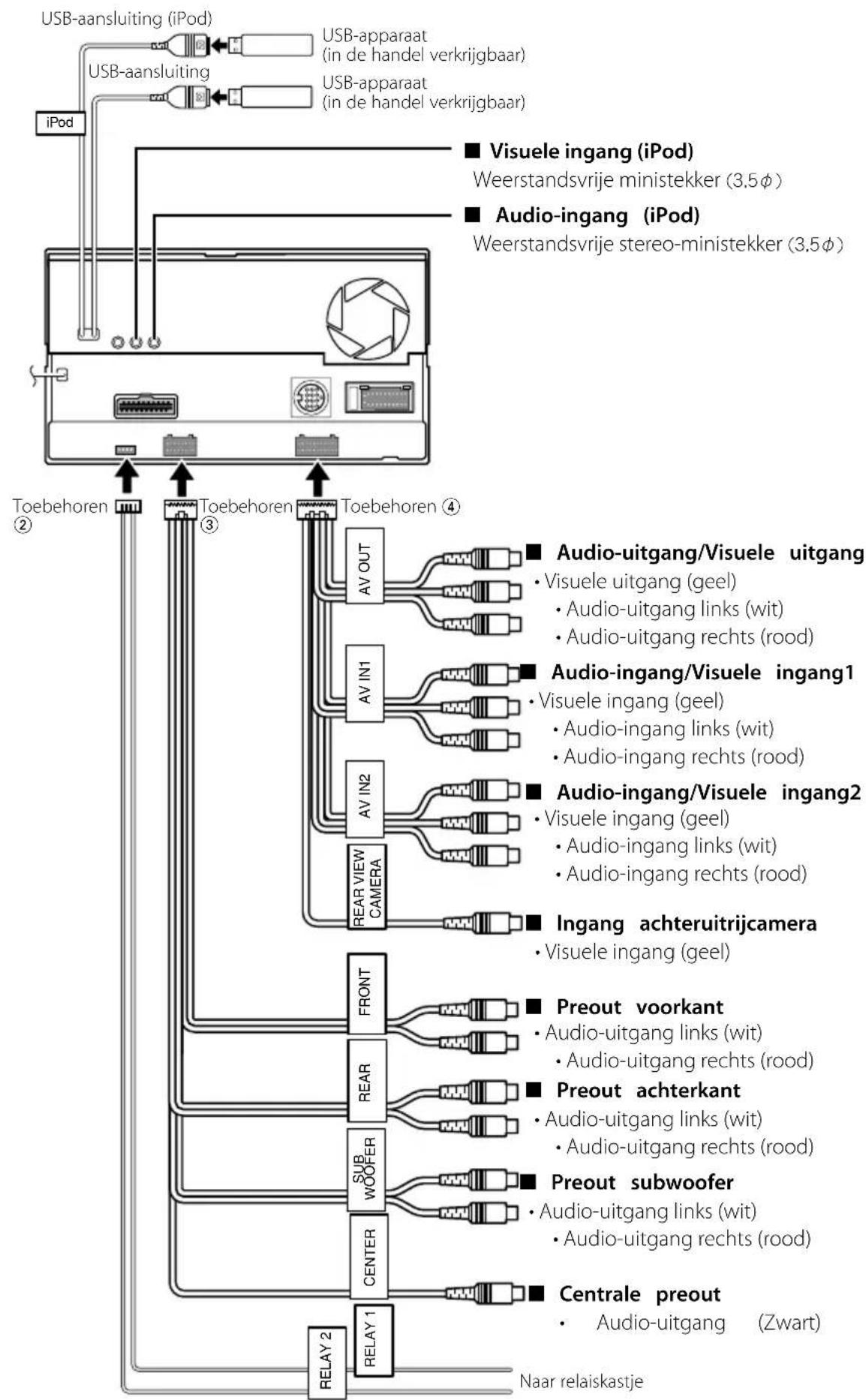

Aansluiten op systeem

iPod ■ Preout voorkant

• Audio-uitgang links (wit)

• Audio-uitgang rechts (rood) ■ Preout achterkant

• Audio-uitgang links (wit)

• Audio-uitgang rechts (rood) ■ Preout subwoofer

• Audio-uitgang links (wit)

• Audio-uitgang rechts (rood) ■ Ingang achteruitrijcamera

• Audio-ingang rechts (rood) ■ Audio-uitgang/Visuele uitgang

• Visuele uitgang (geel)

• Audio-uitgang links (wit)

• Audio-uitgang rechts (rood) Naar relaiskastjeToebehoren

• Audio-uitgang (Zwart) USB-aansluiting (iPod)USB-apparaat (in de handel verkrijgbaar)USB-aansluitingUSB-apparaat (in de handel verkrijgbaar) B54-4651-0000.indb27B54-4651-0000.indb27 08.2.1911:39:21PM08.2.1911:39:21PM28

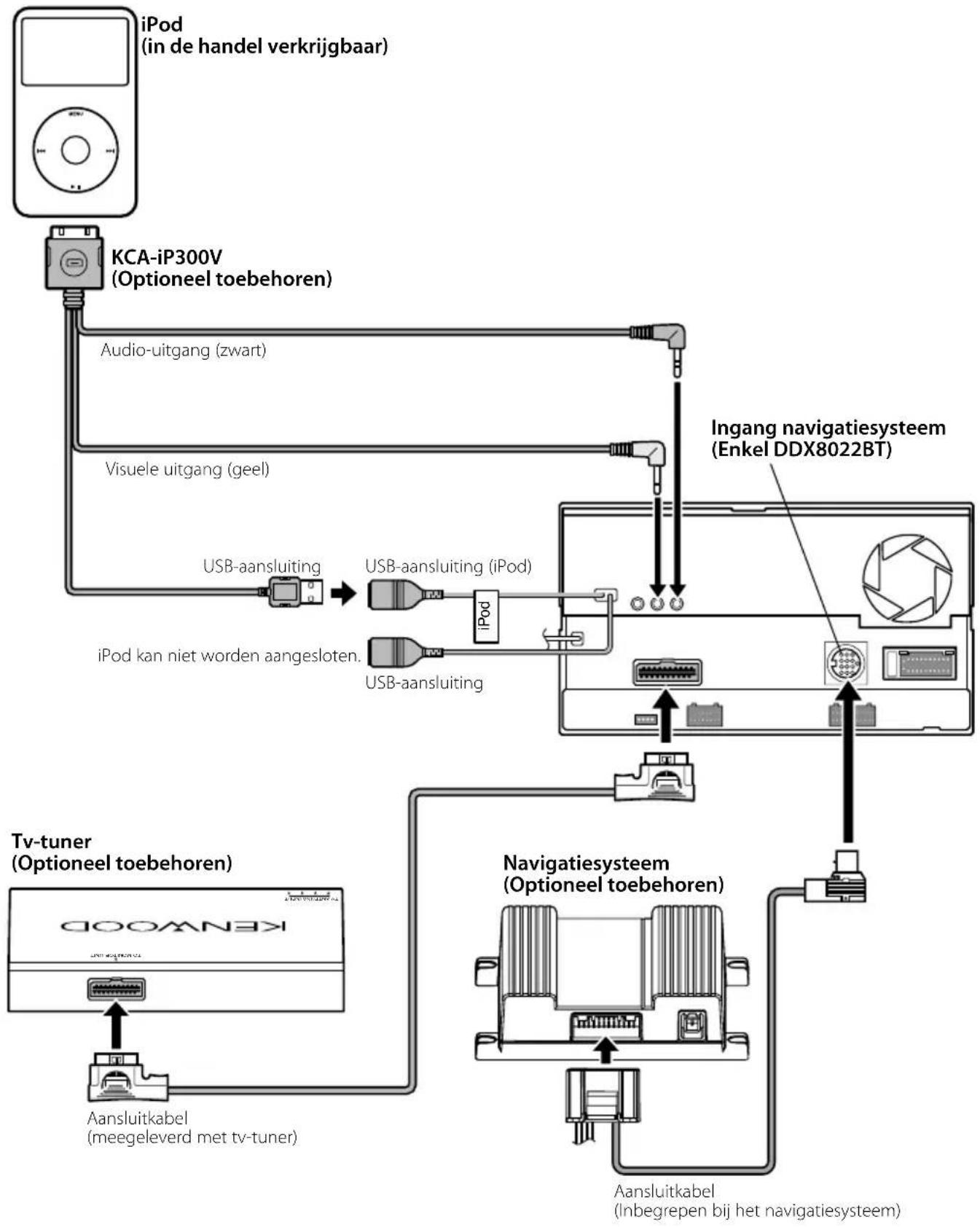

Aansluiten van optionele toebehoren

TV ANTENNA INPUTTO MONITOR UNIT

iPod Ingang navigatiesysteem (Enkel DDX8022BT) KCA-iP300V (Optioneel toebehoren) iPod (in de handel verkrijgbaar) Audio-uitgang (zwart)Visuele uitgang (geel) Navigatiesysteem (Optioneel toebehoren) Aansluitkabel (Inbegrepen bij het navigatiesysteem) Tv-tuner (Optioneel toebehoren) Aansluitkabel (meegeleverd met tv-tuner)USB-aansluiting (iPod)USB-aansluitingUSB-aansluiting iPod kan niet worden aangesloten. B54-4651-0000.indb28B54-4651-0000.indb28 08.2.1911:39:22PM08.2.1911:39:22PMNederlands

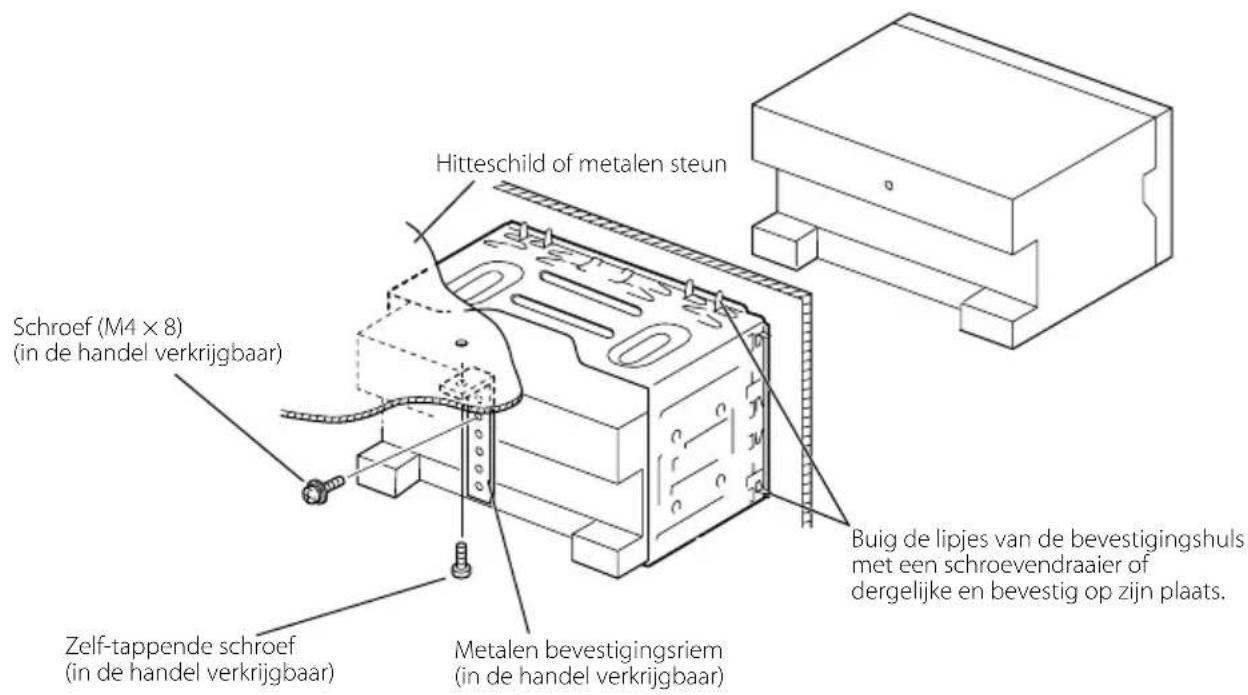

Installatie voor Monitor/Weergaveapparaat Installeren van het plaatje Toebehoren 6Buig de lipjes van de bevestigingshuls met een schroevendraaier of dergelijke en bevestig op zijn plaats.Metalen bevestigingsriem (in de handel verkrijgbaar)Zelf-tappende schroef(in de handel verkrijgbaar)Schroef (M4 × 8)(in de handel verkrijgbaar)Controleer of het toestel goed geïnstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden).Hitteschild of metalen steun

1. Bevestig toebehoren 6 aan het toestel.

B54-4651-0000.indb29B54-4651-0000.indb29 08.2.1911:39:23PM08.2.1911:39:23PM30

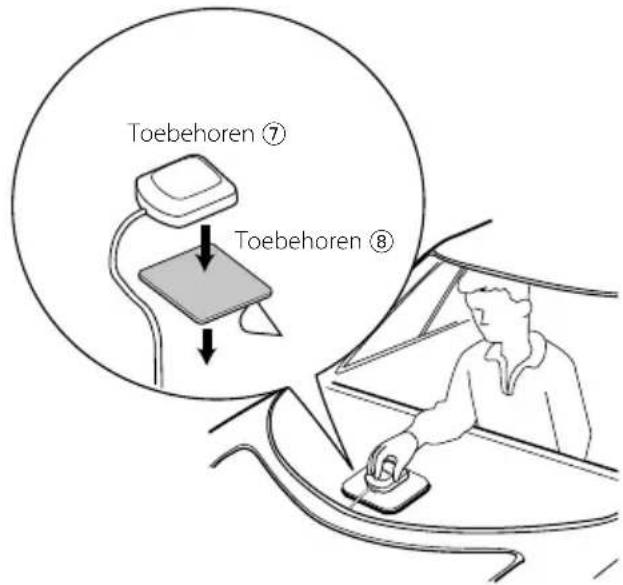

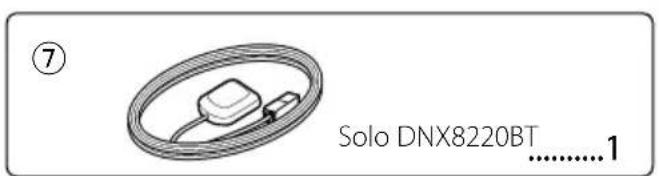

De GPS-antenne installeren (Enkel DNX8220BT) De GPS-antenne wordt in de auto geïnstalleerd. Zij moet zo horizontaal mogelijk worden geïnstalleerd zodat de GPS-satellietsignalen gemakkelijk kunnen worden ontvangen.Installeer de GPS-antenne als volgt in uw auto:1. Reinig het dashboard of het oppervlak waarop u de antenne wilt installeren.2. Verwijder het schutpapier van het plakband dat zich aan de onderkant van de metalen plaat bevindt (toebehoren 8).3. Druk de metalen plaat (toebehoren 8) stevig tegen het dashboard of bevestigingsoppervlak. U kunt de metalen plaat (toebehoren 8) buigen zodat het indien nodig ook op gebogen oppervlakken kan worden geïnstalleerd.4. Plaats de GPS-antenne (toebehoren 7) op de metalen plaat (toebehoren 8).Toebehoren 7Toebehoren 8

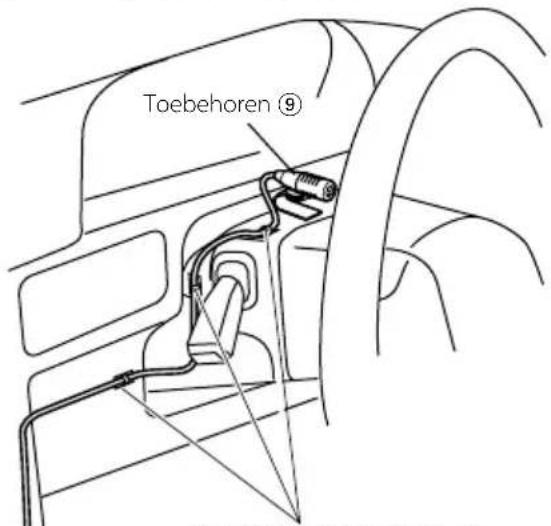

• In sommige typen auto's is de ontvangst van GPS-satellietsignalen niet mogelijk wanneer de antenne in de auto wordt geïnstalleerd.• De afstand tussen de GPS-antenne en de antennes van mobiele telefoons of andere zendantennes moet minimaal 30 cm bedragen. Het is mogelijk dat de GPS-satellietsignalen hinder ondervinden van deze apparaten.• GPS-antennes presteren minder goed wanneer u ze verft (metaalkleur).1. Controleer de installatiepositie van de microfoon (toebehoren 9).2. Verwijder olie en ander vuil van het installatieoppervlak.3. Installeer de microfoon. 4. Leid de microfoonkabel tot aan de handsfree kit en zet de kabel op verschillende plaatsen vast met tape of vergelijkbaar materiaal.Bevestig de kabel met in de handel verkrijgbare tape.Verwijder de beschermlaag van de aan twee kantenklevende tape voor bevestiging op de plek die hierboven wordt getoond.Verplaats de microfoon in de richting van de chauffeur.Toebehoren 9 De microfoon installeren Installeer de microfoon zo ver mogelijk van de mobiele telefoon. B54-4651-0000.indb30B54-4651-0000.indb30 08.2.1911:39:23PM08.2.1911:39:23PMNederlands

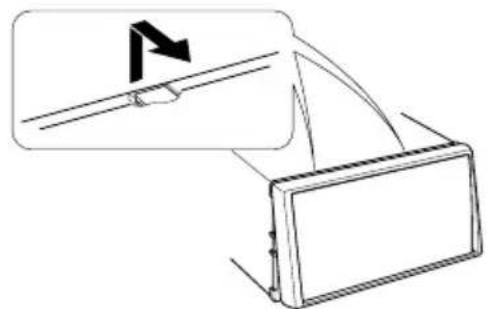

Verwijderen van het hardrubber frame (schakelplaat) 1. Steek de meeneempennen van het uitbouwgereedschap in de uitsparingen 5 en verwijder de twee vergrendelingen aan de onderkant.Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet.Toebehoren 5Vergrendeling Klem

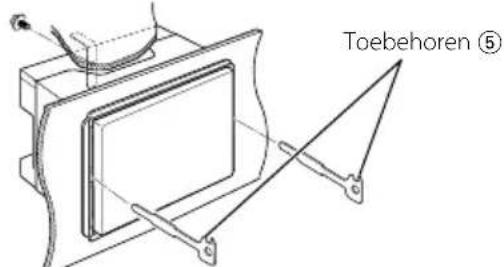

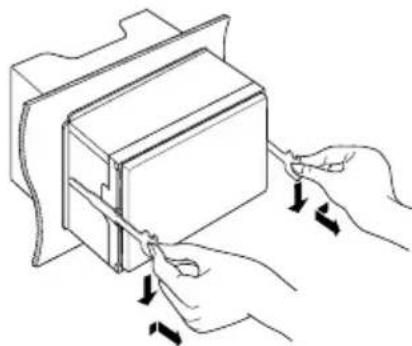

• Aan de bovenkant kan het frame op dezelfde manier worden verwijderd.2. Nadat de onderkant is verwijderd, verwijdert u de twee plaatsen aan de bovenkant. Het toestel verwijderen 1. Verwijder het hardrubber frame volgens de uitbouwprocedure in het deel <Verwijderen van het hardrubber frame>.2. Verwijder de zeskantschroef met onderlegring (M4 × 8) van het achterpaneel.3. Steek de twee uitbouwgereedschappen 5 zoals is afgebeeld diep in de uitsparingen.Toebehoren 54. Breng het uitbouwgereedschap omlaag en trek het toestel half naar voren terwijl u naar het midden drukt.

• Ga voorzichtig te werk zodat u niet gewond kunt raken door de meeneempennen op het uitbouwgereedschap.5. Trek het toestel met uw handen geheel naar voren en let op dat u het toestel niet laat vallen. De Monitor/Weergaveapparaat verwijderen B54-4651-0000.indb31B54-4651-0000.indb31 08.2.1911:39:24PM08.2.1911:39:24PM32
