Productsoort	GPS-navigatiesysteem
Merk	KENWOOD
Model	KNA-G421
Afmetingen (H x b x D)	30 mm x 120 mm x 117 mm
Gewicht	184 g
Bedrijfsspanning	9,5 V tot 25 V DC (negatief aan massa)
Stroomverbruik	0,13 A (max 1 A) bij 13 V
Bedrijfstemperatuur	-15 °C tot 70 °C
Opslagtemperatuur	-40 °C tot 85 °C
GPS-ontvanger	SiRF STAR III hoge gevoeligheid
GPS-frequentie	1 575,42 MHz
Positienauwkeurigheid (GPS)	< 10 meter (typisch)
DGPS-nauwkeurigheid (WAAS)	< 5 meter (typisch)
Hot-start acquisitietijd	< 1 seconde
Cold-start acquisitietijd	< 38 seconden
Vernieuwingsfrequentie	1 keer per seconde
GPS-antenne	Extern, vereist metalen oppervlak min. 60 x 60 mm
Kaartopslag	Interne niet-verwijderbare geheugen + verwijderbare SD-kaart
Connectoren	Voeding, GPS-antenne, SD-sleuf, Mini-B voor FM-verkeersontvanger
Zekering	2 A (voor rode en gele kabels)
Inbegrepen accessoires	GPS-antenne, metalen plaat, schroeven, kabelbinders
Installatie	Binnen of buiten het voertuig, horizontaal, met vrij zicht op de hemel
Veiligheid	Open de behuizing niet, niet zelf installeren, gebruik kabels van minimaal 0,75 mm²
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Vervangbare zekeringen (2 A); neem contact op met een Kenwood-dealer voor reparatie

Veelgestelde vragen - KNA-G421 KENWOOD

Hoe installeer ik de GPS-antenne van de KNA-G421?

De GPS-antenne moet horizontaal worden geïnstalleerd met vrij zicht op de hemel. Plaats deze op een metalen oppervlak (dak van het voertuig of meegeleverde plaat) voor optimale ontvangst. Binnen kunt u deze bij een glazen raam installeren (geen metaal). Gebruik de lijm van de plaat om stevig vast te zetten.

Hoe lang duurt het voordat de GPS de eerste keer signalen ontvangt?

De eerste acquisitie kan enkele minuten duren. Zorg dat u buiten bent, ver weg van hoge gebouwen of bomen. Na de eerste keer is de acquisitie sneller (< 1 s bij warme start).

Kan ik de KNA-G421 zelf installeren?

Het wordt afgeraden om het apparaat zelf te installeren of te repareren als u geen ervaring heeft met auto-elektronica, vanwege het risico op elektrische schokken en brand. Raadpleeg een professionele installateur.

Welk type zekering moet ik gebruiken en hoe vervang ik deze?

Gebruik een zekering van 2 A voor de rode en gele kabels. Koppel de kabelboom los voordat u deze vervangt. Zorg ervoor dat de kabels elkaar niet raken om kortsluiting te voorkomen.

Wat moet ik doen als het apparaat rook of een vreemde geur afgeeft?

Schakel het apparaat onmiddellijk uit en raadpleeg een Kenwood-dealer. Probeer het niet zelf te openen of te repareren.

Welke voedingsspanning is vereist?

De KNA-G421 werkt op een spanning van 9,5 V tot 25 V DC, met negatieve massa (typisch 12 V DC voor voertuigen). Gebruik een zekering van 2 A op de voedingskabel.

Werkt de GPS binnenin het voertuig?

Ja, maar u moet de antenne bij een glazen raam plaatsen, omdat GPS-signalen door glas gaan maar niet door metaal. Vermijd plaatsen die worden geblokkeerd door het metalen dak.

Welke accessoires zijn inbegrepen bij de KNA-G421?

De verpakking bevat de GPS-antenne, een metalen plaat met lijm, schroeven, kabelbinders en de kabelboom. De SD-kaart met City Navigator is vooraf geladen.

Hoe onderhoud ik het navigatiesysteem?

Reinig het apparaat met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen. Vermijd blootstelling aan direct zonlicht, overmatige hitte of vochtigheid.

Kan ik een andere GPS-antenne gebruiken dan de meegeleverde?

De meegeleverde antenne is geoptimaliseerd voor het apparaat. Als u een externe antenne gebruikt, zorg dan dat deze compatibel is met de connector en dat deze een metalen oppervlak van minimaal 60 x 60 mm nodig heeft voor goede ontvangst.

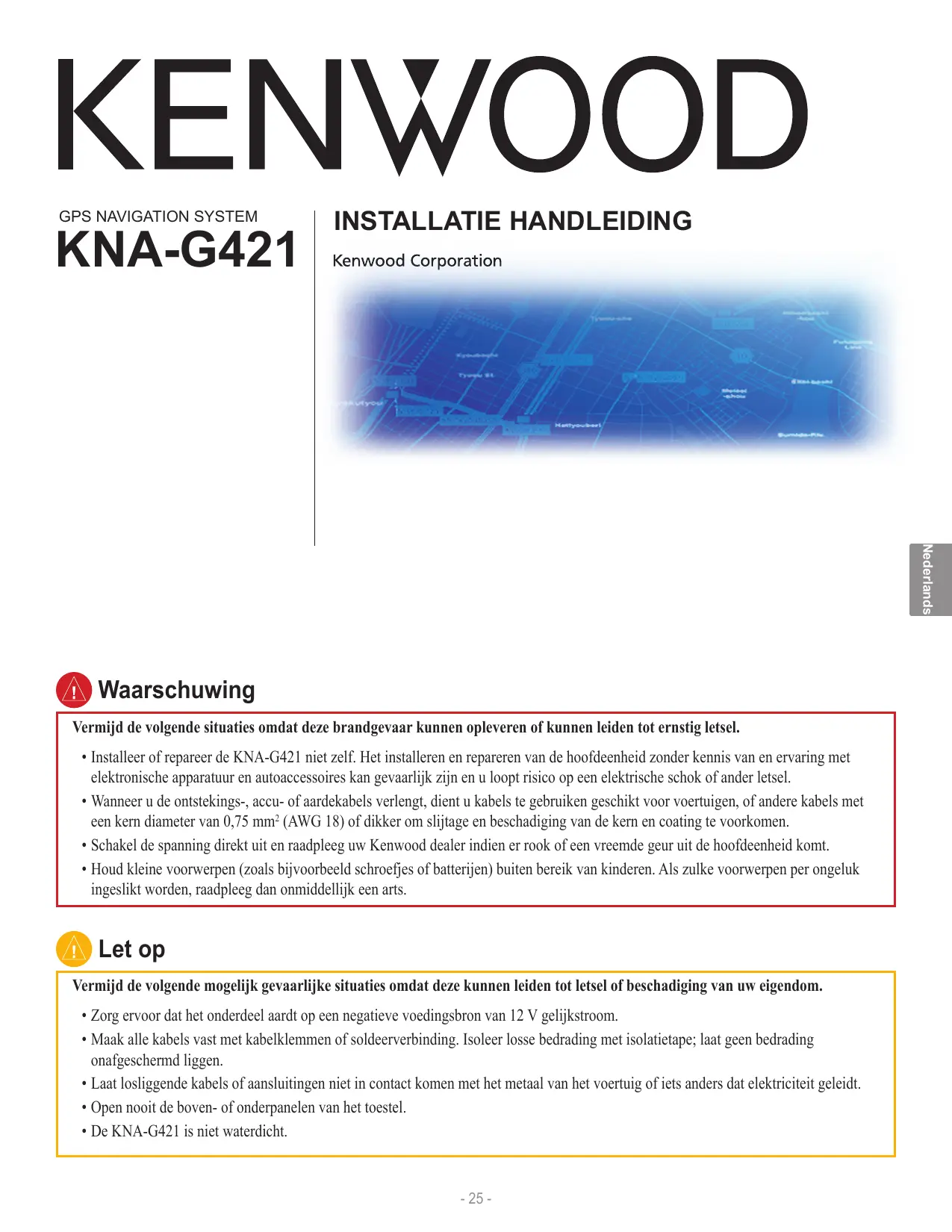

GEBRUIKSAANWIJZING KNA-G421 KENWOOD

Vermijd de volgende situaties omdat deze brandgevaar kunnen opleveren of kunnen leiden tot ernstig letsel.

• Installeer of repareer de KNA-G421 niet zelf. Het installeren en repareren van de hoofdeenheid zonder kennis van en ervaring met elektronische apparatuur en autoaccessoires kan gevaarlijk zijn en u loopt risico op een elektrische schok of ander letsel.
• Wanneer u de ontstekings-, accu- of aardekabels verlengt, dient u kabels te gebruiken geschikt voor voertuigen, of andere kabels met een kern diameter van 0,75 mm ² (AWG 18) of dikker om slijtage en beschadiging van de kern en coating te voorkomen.
• Schakel de spanning direkt uit en raadpleeg uw Kenwood dealer indien er rook of een vreemde geur uit de hoofdeenheid komt.
• Houd kleine voorwerpen (zoals bijvoorbeeld schroefjes of batterijen) buiten bereik van kinderen. Als zulke voorwerpen per ongeluk ingeslikt worden, raadpleeg dan onmiddellijk een arts.

Let op

Vermijd de volgende mogelijk gevaarlijke situaties omdat deze kunnen leiden tot letsel of beschadiging van uw eigendom.

• Zorg ervoor dat het onderdeel aardt op een negatieve voedingsbron van 12 V gelijkstroom.
• Maak alle kabels vast met kabelklemmen of soldeerverbinding. Isoleer losse bedrading met isolatietape; laat geen bedrading onafgeschermd liggen.
• Laat losliggende kabels of aansluitingen niet in contact komen met het metaal van het voertuig of iets anders dat elektriciteit geleidt.
• Open nooit de boven- of onderpanelen van het toestel.
• De KNA-G421 is niet waterdicht.

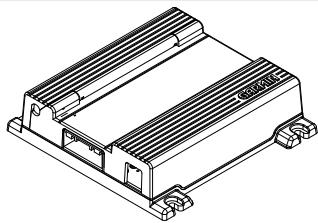

Bijgeleverde onderdelen

GPS-antenne en metalen plaat

De hoofdeenheid installeren

Gebruik de bijgeleverde schroeven of de klittenband bevestiging om de hoofdeenheid in het voertuig te bevestigen. Kies een locatie waarvandaan u de SD-kaartsleuf van het onderdeel kunt bereiken. Zorg ervoor dat u het hoofdtoestel horizontaal (liggend) bevestigt en zet het voor een optimale werking stevig vast.

Let op

• Installeer de eenheid niet op een plaats waar deze wordt blootgesteld aan direct zonlicht, zeer veel hitte, vocht, stof, kruimels of vloeistof. Gebruik uitsluitend de meegeleverde schroeven. Als u de verkeerde schroeven gebruikt, kan de eenheid beschadigd raken.
• Controleer of er geen kabels en andere onderdelen onder de automat liggen voordat u deze insnijdt.

De GPS-antenne installeren

Let op

• Verf de antenne niet. Hierdoor wordt de ontvangst van het signaal beïnvloed of onmogelijk gemaakt.
• Verwijder ieder mogelijk voorwerp of opeengehoopte sneeuw van de top van de antenne. Hierdoor neemt namelijk het ontvangstvermogen af.
• Trek niet aan het snoer als u de antenne verwijdert of zijn positie afstelt. Hierdoor kan kortsluiting of kabelbreuk veroorzaakt worden.
• Het permanente kleefmiddel op de metalen plaat is zeer moeilijk te verwijderen nadat deze is geïnstalleerd.

De GPS-antenne kan aan de binnen- of buitenkant van het voertuig worden geïnstalleerd. U dient deze horizontaal te plaatsen voor een optimale GPS-ontvangst. Er mag geen blokkade zijn tussen de GPS-antenne en de lucht. Plaats de antenne dicht bij een ruit als u de antenne in het voertuig installeert. GPS signalen gaan door glas, niet door metaal. Raadpleeg de afbeelding op de volgende pagina voor plaatsen die worden aanbevolen om de antenne te installeren. Plaats de GPS-antenne voor de beste ontvangst op een metalen oppervlak, zoals het dak van uw voertuig. Als er geen metalen oppervlak beschikbaar is, monteert u de GPS-antenne op de meegeleverde metalen plaat. Zie de volgende pagina voor verdere instructies.

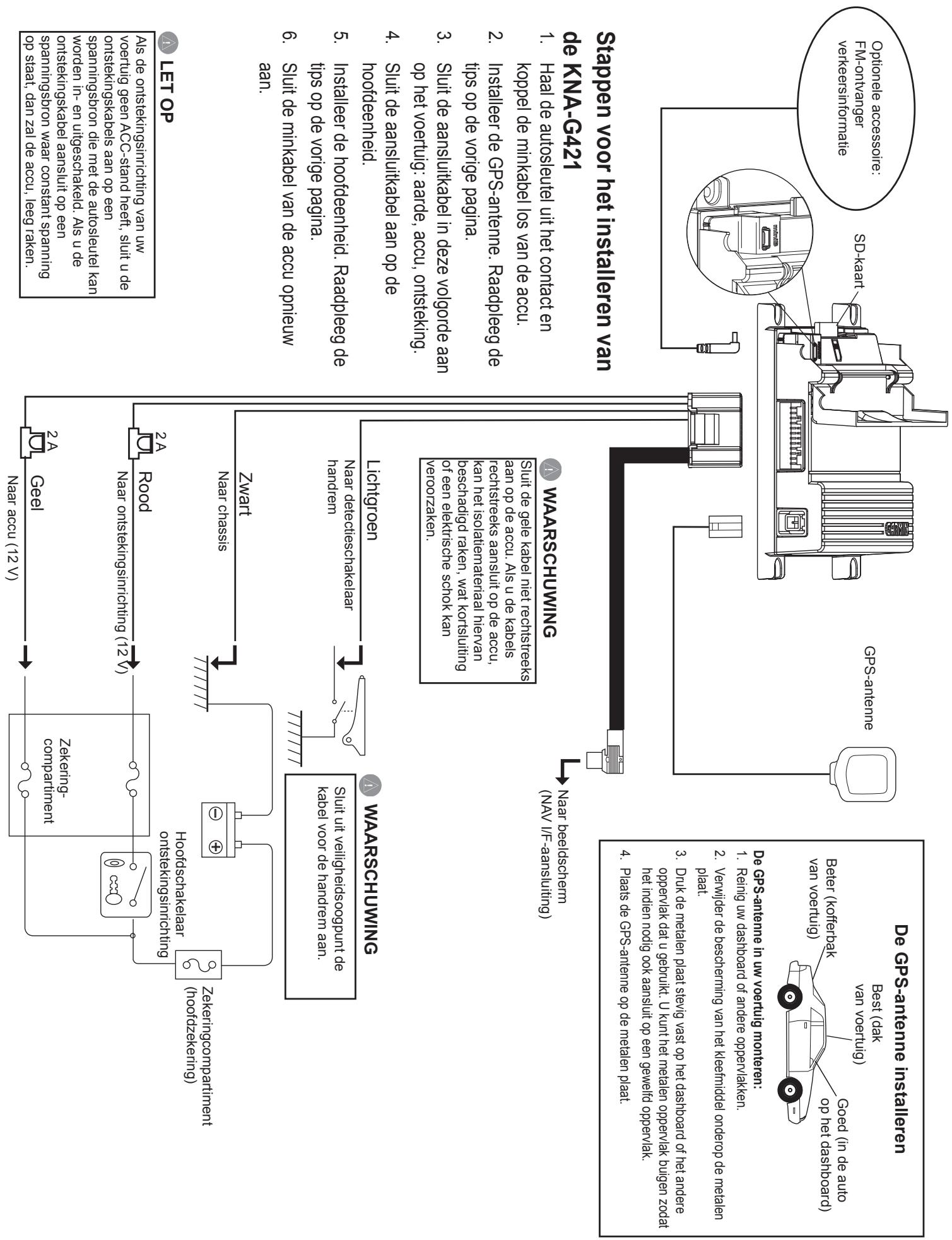

Optionele accessoires installeren

Raadpleeg de Installatiehandleiding voor informatie over het installeren van de optionele FM-ontvanger voor verkeersinformatie (zoals de GTM 10) die wordt geleverd bij de betreffende FM-ontvanger.

GPS-signalen zoeken

Als u de KNA-G421 voor het eerst inschakelt, dient u even te wachten terwijl het systeem voor het eerst satellietsignalen zoekt. Dit proces kan enkele minuten duren. Om het zoeken snel te laten verlopen, kunt u uw voertuig het beste buiten op een open locatie parkeren, en niet in de buurt van hoge gebouwen en bomen. Nadat het systeem voor het eerst satellieten heeft gezocht, zal het in het vervolg sneller satellieten vinden.

De zekeringen vervangen

Als er een zekering moet worden vervangen voor de rode of gele kabels, mogen de kabels elkaar niet raken omdat dit kortsluiting kan veroorzaken. Vervang de oude zekering door een nieuwe van 2 ampère.

Let op

Gebruik een nieuwe zekering met de voorgeschreven waarde als u een zekering vervangt. Als u een zekering met een onjuiste waarde gebruikt, werkt de eenheid mogelijk niet goed. Koppel om kortsluiting te voorkomen de aansluitkabel los voordat u een zekering vervangt.

Specifications
Algemeen

Bedrijfstemperatuur:	-15 °C tot 70 °C
Opslagtemperatuur:	-40 °C tot 85 °C
Bedrijfsspanning:	9,5 V tot 25 V
Stroomverbruik:	0,13 A bij 13 V (max. 1 A bij 13 V)
Stroom ACC/OFF:	60 uA bij 13 V
Afmetingen:	HxBxL = 30 x 120 x 117 mm
Gewicht:	184 g
Kaartopslag:	intern niet-verwijderbaar geheugen en optionele verwijderbare SD-kaart (voorgeladen kaartgegevens voor City NavigatorTM)
Connectors:	systeem/voeding, GPS-antenne, SD-kaartsleuf, mini-B voor optionele FM-ontvangers voor verkeersinformatie

Navigatie

Ontvanger:	SiRF Star III GPS-ontvanger met een hoge gevoeligheid
Frequentie:	1575,42 MHz
Zoektijden*:
Bij warm weer:	< 1 sec
Bij koud weer:	< 38 sec
AutoLocate®:	< 45 sec
	*Gemiddelde voor een stationaire ontvanger met onbelemmerd zicht op de hemel
Ontvangstfrequentie:	1/sec., continu
Nauwkeurigheid GPS:	Positie: < 10 meter, standaardSnelheid: 0,05 meter/sec. RMS
Nauwkeurigheid DGPS (WAAS):	Positie: < 5 meter, standaardSnelheid: 0,05 meter/sec. RMS
Antenne:	Externe GPS-antenne, hiervoor is een metalen oppervlak van 60 mm x 60 mm of g dak van uw auto of de meegeleverde metalen plaat. Door een groter metalen mon GPS-ontvangst verbeterd.
