Producttype	Auto-radio met cd-speler, FM/AM-tuner, USB- en iPod-aansluiting
Merk	Kenwood
Model	KDCW40441
Afmetingen (B x H x D)	182 x 53 x 155 mm
Gewicht	1,40 kg
Voeding	12 V DC (11-16 V toelaatbaar), stroomopname 10 A
Max. uitgangsvermogen	50 W x 4
Luidsprekerimpedantie	4-8 Ω
Ondersteunde audioformaten	Audio-cd, cd-r/rw, mp3, wma, aac (via usb/ipod)
Connectiviteit	Aux-ingang (3,5 mm mini-jack), usb-poort (voor), ipod via kabel
FM-tuner	Bereik 87,5-108 MHz (afstand 50 kHz), gevoeligheid 1,6 µV
AM-tuner (MW)	Bereik 531-1611 kHz (afstand 9 kHz), gevoeligheid 25 µV
RDS-functies	AF, REG, PTY, verkeersinformatie, nieuws
Audio-instellingen	Lage tonen, midden, hoge tonen, balans, fader, subwoofer, loudness, hoogdoorlaat-/laagdoorlaatfilter
Display	Lcd-scherm met scrollfuncties en helderheidsinstelling
Beveiligingscode	Ja, 4-cijferige code (instelbaar via menu)
Afstandsbediening	Inclusief bedrade afstandsbediening (modellen KDC-W5641U/W5141U)
Meegeleverde accessoires	Kabelboom, montageframe, verwijdergereedschap, schroeven
Onderhoud	Reinigen met droge, zachte doek; reinigen van frontcontacten; geen oplosmiddelen gebruiken
Veiligheid	Zekering; anti-kortsluitfunctie (weergave PROTECT)
Repareerbaarheid	Geen gespecificeerde reserveonderdelen; neem contact op met een Kenwood-dealer
Bedrijfstemperatuur	Niet gespecificeerd, maar blootstelling aan direct zonlicht of overmatige hitte vermijden

Veelgestelde vragen - KDCW40441 KENWOOD

Hoe reset ik de Kenwood KDCW40441 autoradio?

Druk op de resetknop (op het frontpaneel) met een pen of dun voorwerp. Hiermee worden de fabrieksinstellingen hersteld.

Wat te doen als het apparaat 'PROTECT' weergeeft?

Dit bericht duidt op een kortsluiting in de luidsprekerdraden of contact met de massa. Controleer de luidsprekerverbindingen en isoleer de kale draden voordat u het apparaat reset.

Hoe schakel ik de demomodus in of uit?

Selecteer in het menu 'DEMO MODE' en druk minstens 2 seconden op de knop om te schakelen tussen AAN en UIT.

Hoe maak ik het frontpaneel schoon?

Gebruik een droge, zachte doek (bijv. siliconen) om het frontpaneel af te vegen. Gebruik nooit oplosmiddelen, alcohol of ruwe doeken die het oppervlak kunnen krassen.

De cd wordt niet afgespeeld of het display knippert 'IN', wat moet ik doen?

Plaats de cd opnieuw correct. Als het probleem aanhoudt, controleer of de cd niet bekrast of vuil is. Reinig hem van het midden naar buiten. Als de fout aanhoudt, raadpleeg dan een servicecentrum.

Hoe stel ik de beveiligingscode in?

Selecteer in het menu 'SECURITY SET' en voer een 4-cijferige code in volgens de instructies. Eenmaal geactiveerd, wordt de code elke keer gevraagd bij het inschakelen na het loskoppelen van de accu.

Waarom geeft de aangesloten iPod 'KENWOOD' weer en reageert niet?

De iPod staat in de afstandsbedieningsmodus; gebruik de bediening van de autoradio om te navigeren. Als het probleem aanhoudt, controleer de compatibiliteit van de iPod (iPod nano, 5G, classic, touch) en werk de software bij.

Hoe stem ik af op een station via RDS-naam?

Activeer de PTY-functie (druk op [▶II]), selecteer het programmatype met de knop en duw naar rechts of links om de zoekopdracht te starten. Als het station wordt gevonden, wordt de afstemming automatisch uitgevoerd.

Wat te doen als het geluid overslaat tijdens het afspelen van audiobestanden?

Reinig de drager (cd-r/rw) met een zachte doek. Als het bestand op usb staat, controleer of het apparaat correct is geformatteerd als FAT16/32 en niet beschadigd is. Registreer de bestanden opnieuw indien nodig.

Hoe stel ik het display in om uit te schakelen na inactiviteit?

Stel in het menu 'DISPLAY' in op 'UIT'. Het display wordt na 5 seconden inactiviteit uitgeschakeld. In de menumodus is uitschakeling uitgeschakeld.

GEBRUIKSAANWIJZING KDCW40441 KENWOOD

Voor de ingebruikneming 51

Basisbediening 52

Algemene functies

Tunerfuncties

Weergavefuncties voor schijven & audiobestanden

Algemene bediening 54

Audioregeling

Audio-installing

Luidsprekerinstelling

Display wizigen

Tunerbediening 56

PTY (Program Type)

Vastleggen van voorkeurprogrammatypes

Veranderen van de taal voor de PTY-functie

Direct afstemmen

Bediening van muziek-CD/ audiobestand 57

Weergavefunctions van diskwisselaar

Direct zoekenaar muziek

Direct zoekenaar disks

Lijstkeuze

I Podkeuze

Trackkeuze

Menubediening 59

Menusystem

Bveiligingscode

Handmatig instellen van de klok

Instellen van het display van de hulpingangsgbron

Installing van de demonstratiemodus

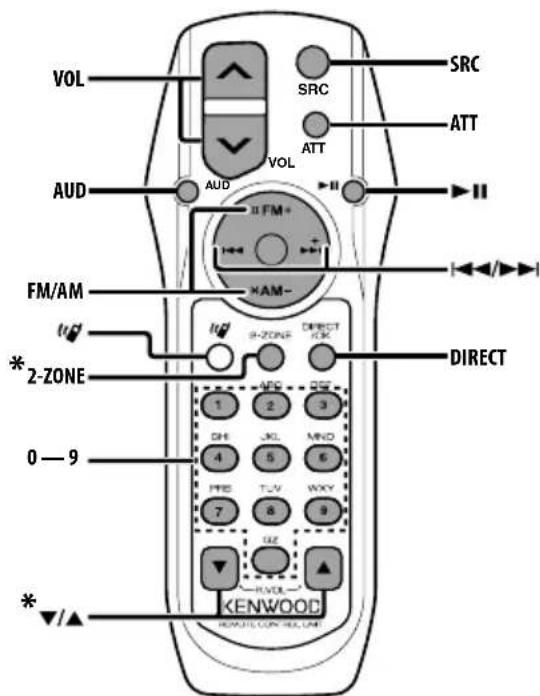

Basisbedieningen met de afstandsbediening 62

Appendix 63

Toebehoren/Installatieprocedure 66

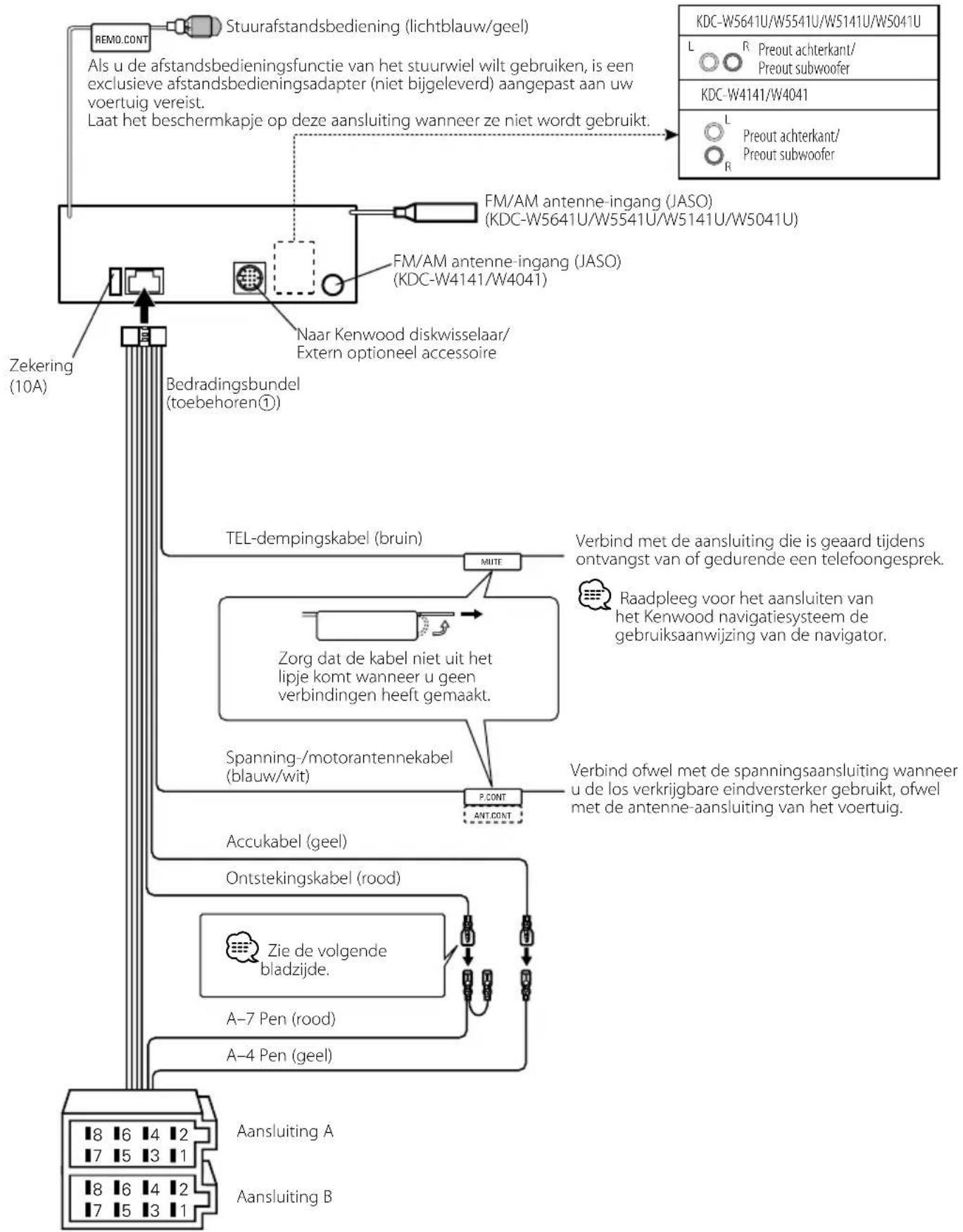

Verbinden van kabels met aansluitingen 67

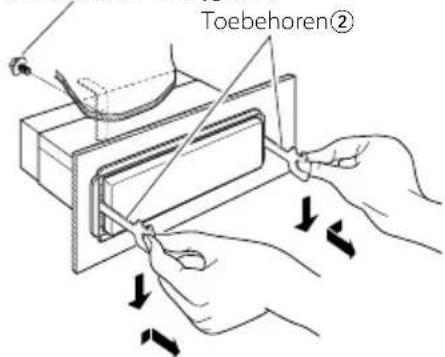

Installatie/ Verwijderen van het toestel 69

Oplossen van problemen 70

Afbeeldingen van panelen die in dit document worden gezruikt

Het bedieningspaneel voor de KDC-W5641U worden gebruikt om de bewerkingen in dit document te beschrijyen.

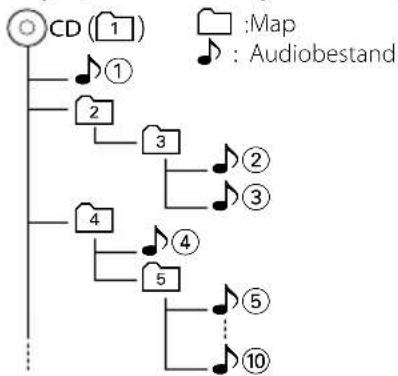

Weergave van AAC-, MP3- en WMAbestanden

Dit document behandelt AAC-, MP3- en WMA-gegevens die in iPods, USB-toestellen en op CD-R/RW's worden opgeslagen als "audiobestanden". Raadpleeg het hoofdstuk over "Audiobestanden" om deze gegevens te beheren. Zie (blz. 63) voor meer details.

Voor de ingebruikneming

WAARSCHUWING

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munte en gereedschap) in het toestel.

Wonneer u dit toestel voor het eerst gez血液循环t

Dit toestel is aanvankelijk ingesteld op de demonstratiefunctie.

Wonneer u dit toestel voor het eerst gebruikt, moet u de (blz. 61) annuleren.

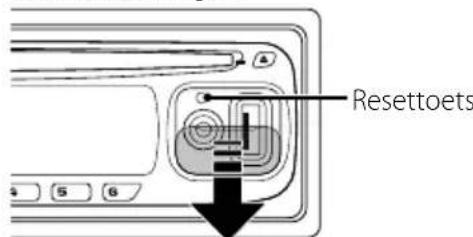

Terugstellen van uw toestel

• Wanner dit toestel of het aangesloten toestel (diskwisselaar enz.) Niet juist functioneert, drukt u op de resettoets. Wanner u op de resettoets drukt, worden het toestel teruggezet op de fabrieksinstellungen.

Reinigen van het toestel

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doek, bijvoorbeeld een siliconendoek, schoonvegen.

Als het voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u verwolgens het reinigingsmiddel weg.

• Spuit geen reinigingsmiddelrechtstreeks op het toestel,want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel Niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol,want dit kan leiden tot krassen of het verdwijnen van letters.

Reinigen van de aansluitpunten van het voorpaneel

Veeg de aansluitpunten op het toestel zich of het voorpaneel indien nodig met een droge, zachte doek schoon.

Kondens op de lens

Wonneur u de autoverwarming aanzet bij rage temperaturen worden er mogelijk condens op de lens van de CD-speler gezormd. De lens "beslaat" en CD's können nicht worden afgespeeld. Verwijder in zo'n geval de CD en wacht totdat de condens is verdampt. Raadpleeg uw Kenwood-dealer indien het toestel na eenijdje nog Niet normal functioneert.

• Raadpleeg uw Kenwood-dealer indien u problemen of vragen hebtijdens de installmentie.
  Vraag bij aankoop van optionele accessoires aan uw Kenwood-dealer of deze functioneren met uw model en in uw gebied.
• Dit toestel kan de volgende tekens weergeven: A-Z 0-9 @''`% &*+=-,./\<> [ ] (); - |~.
• De RDS-functie werkt nicht als de service door geen enkele zender worden ondersteund.
• De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing�n slechts voorbeelden en+zijn bedoeld om het gebruik van de bedieningselementen te verduidelijkken. Bijgevolg kan het�n dat datgene wat worden weergegeven op het afgebeelde display afwijk van wat in werkelijkheid op het display verschijnt.

Hanteren van CD's

• Raak het opgenomen oppervlak van de CD Niet aan.
• Plak geen plakband e.d. op de CD. Gebruik ook geen CD's waar plakband e.d. op geplakt is.
• Gebruik geen accessoires voor disktypes, e.d.
  Veeg vanuit het midden van de disk maar de rand.
• Neem de CD's horizontal uit het toestel.
• Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d.

• CD's die nicht rond zichn können nicht worden gebruikt.

• CD's met kleuren op het opgenomen oppervlak hunnen Niet worden gebruikt.
• Dit toestel kan alleen CD's met het kenteken

Het is möglichk dat disks zonder dit kenteken nicht fouloos worden weergegeben.

• Een Niet-afgesloten CD-R of CD-RW kan nicht worden weergegeben. (Raadpleeg de instructies van de CD-brandersoftware en de gebruiksaanwijzing van uw CD-brander voor details over het afluiitingsproces.)

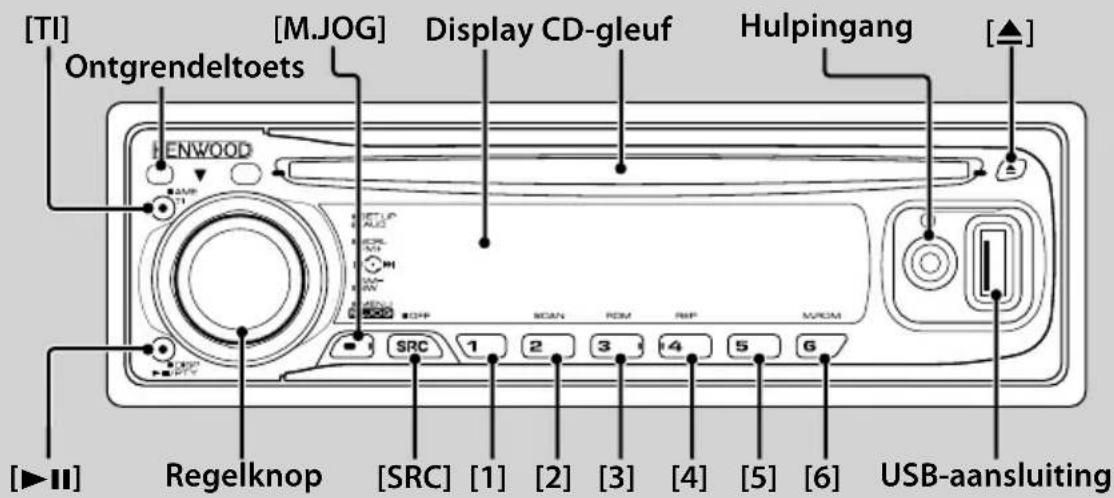

Basisbediening

Algemene functies

Spanning/geluidsbron-keuzetoets

Schakelt de spanning in.

Wanner de spanning is ingeschakeld, schakelt u metdez toets tussen Tuner ("TUNER"), USB of iPod ("USB" of "iPod", CD ("CD"), hulpingang ("AUX") en stand-by ("STANDBY"). Houd de toets ten minste 1 Seconde ingedrukt om de spanning uit te schakelen.

• Wonneer de spanning is ingeschakeld, worden de (blz. 60) getoond als "CODE ON" of "CODE OFF".
• Voor meer informatie over het aansluiten van USB-toestellen een een iPod raadpleegt u (blz. 63).
• Wanner een optioneel accessoire wordt aangesloten, wordt de bronnaam van elk apparaat getoond.
• Om de accu van de auto te sparen, worden de spanning automatisch volledig uitgeschakeld wonneer het toestel 20 minutes stand-by staat. De wachtijd vooraleer de spanning volledig worden uitgeschakeld, kan worden in gesteld in "POWER OFF" in het (blz. 59).
• Als aansluiting van de iPod worden gedetecteerd, verandert de bronzeweergave van "USB" in "iPod".

Volumeregelaar Regelknop

Draai aan de knop om het volume aan te passen.

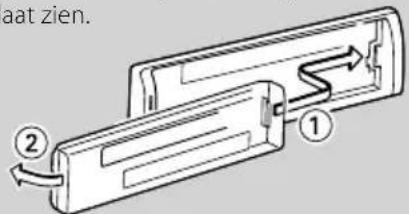

Voorpaneelontgrendeling Oatgrendeltoets

Ontgrendelt het voorpaneel zDat het paneel kan worden verwijderd.

Plaats het Voorpaneel terug zoals onderstaande afbeelding latent zien.

• Het voorpaneel is een precisie-onderdeel en kan gemakkelijk beschadigd worden door schokken en stoten.

• Bewaar het voorpaneel in de voorpaneelhouser verwijl het is verwijderd.

• Plaats het voorpaneel (en de voorpaneelhouser) Niet in direct zonlicht,但它 of extreme vochtigheid. Vermijd ookplaatsen waar het zeer stoffig is of waar gevaar bestaat voor waterspatten.

• Raak de aansluitingen van het toestel of het Voorpaneel Niet met uw vingers aan om beschadiging te voorkomen.

Helpingang Hulpingang

Sluit op deze aansluiting een draagbare muziekspeler met ministekkerkabel (3,5) aan.

• Gebruik een ministekkerkabel (stereo) zonder waarstand.

Demping van het volume bij een binnenkomend telefoongesprek

Wonneer er een gesprek binnenkomt, verschijnt "CALL" op het display en wordt het audiosysteme gemauzeerd.

Na beeindiging van het gesprek, verdwijnt "CALL" van het display en wordt het audiosystemeeer ingeschakeld.

Het audiosystem wordt ook weer ingeschakeld wanneer tijdens het gesprek op [SRC] worden gedrukt.

Subwooferuitgang Regelknop

Schakelt over tussen aan ("SUBWOOFER ON") en uit ("SUBWOOFER OFF") wonneer de knop ten minste 2 seconden maar beneden worden gedrukt.

Tekst/titel verschuiven Rageknop

Verschuift de weergave van de CD, het audiobestand en de radiotekt wonneer de knop ten minste 2 seconden maar boven worden gedrukt.

Tunerfuncties

Bandkeuze Regelknop

Schakelt over tussen FM1, FM2 en FM3 wonneer de knop waar boven worden gedrukt.

Schakelt overaar AM wonneer de knop maar beneden wordt gedrukt.

Afstemmen Regelknop

Verandert de frequentie wanner de knop maar links of rechts worden gedrukt.

• Tijdens de ontvangst van een stereo-uitzending,licht de indicator "ST" op.

Verkeersinformationie

Schakelt de functie voor verkeersinformatiefunctie in of UIT.
Wanner de functie is ingeschakeld,licht de indicator "TI" op.
Wanner deze functie is ingeschakeld en er
verkeersinformatie worden uitgezonden, dan verschijnt
"TRAFFIC INFO" en worden automatisch op de
verkeersinformatie afgestemd.

• Wanneer het volume wordt aangepastijdens het ontvangen van verkeersinformatie, wordt het aangepaste volume automatisch opgeslagen. De volgende koer wanneer de functie voor verkeersinformatie worden ingeschakeld, worden automatisch het opgeslagen volume ingesteld.

Voorkeurzendergeheugen

Slaat de radiozender waarop is afgestemd op wanner ten minste 2 seconden op de toets worden gedrukt.

Zes zenders met een goede signaalsterkte worden automatisch in het voorkeurzendergeheugen opgeslagen wanner de toets ten minste 2 seconden wordt ingedrukt.

Afstemmen op voorkeurzenders

Stemt onmiddelijk af op de opgeslagen voorkeurzender.

Weergavefuncties voor schijven & audiobestanden

CD-weergave

leuf

De weergave start zodra een CD wordt geplaatst.
Wanner er een CD is geplaatst,licht de indicator "IN" op.

• CD's met een diameter van 3 inch (8 cm) hunnen nicht worden gebruikt. Het toestel kan defect raken wanner getracht worden een adapter teplaatsen.

Weergave van USB-toestel (KDC-W5641U/W5541U/

W5141U/W5041U)

-aansluiting

Geschikt om het USB-toestel te verbinden aan de USB-kabel (optioneel accessoire) die is verbonden aan de USB-aansluiting.

Wonneer het USB-toestel is verbonden,licht de indicator "USB" op.

• Raadpleeg (blz. 63) voor informatie over welke audiobestanden, media en apparaten nutzen worden weergegeven.

Pauze en weergave

Telkens wanner in het midden wordt gedrukt, wordt overgeschakeld:tussen pauze en weergave.

CDuitwerpen

• Tot 10 minutes na uitschakelen van de motor kunt u de CD latent uitwerpen.

Verwijderen van het USB-toestel

Houd deze knop 2 seconden of langer ingedrukt om de verwijdermodus te selecteren en het USB-toestel te verwijderen. Tijdens de verwijdermodus verschijnt "USB REMOVE".

Muziek zoeken

Iknop

Wonneer de linker- of rechterkant wordt ingedrukt, wordt het vorige of volgende fragment geselecteerd.

Wanneer de linker- of rechterkant ingedrukt worden gehonden, dan worden het fragment nsel vooruit of terug gespoeld. (Er worden dan geen geluid uitgevoerd bij het weergeven van een audiobestand.)

Map zoeken

#

Verandert de map met de audiobestanden wanner de boven- of onderkant worden ingedrukt.

Selectiestand

PGI

Nadat u op deze knop hebt gedrukt,kest u snel liedjes opzoeken met de regelknop. Zie (blz. 58), (blz. 58) voor meer informatie.

Track/ bestand/ map herhaaldelijk weergeven

Wanneer de toetsijdens de weergave van een CD worden ingedrukt, worden overgeschakeld:tussen fragment herhalen ("TRAC REP ON") en herhalen uit ("REP OFF").

Wanner de toetsijdens de weergave van een audiobestand worden ingedrukt, worden overgeschakeld tussen bestand herhalen ("FILE REP ON"), map herhalen ("FOLD REP ON") en UIT ("REP OFF").

• Herhalen van een map is Niet möglich tijdens de weergave van een iPod.

Introweergave

Speelt achtereenvolgens het eerste gedeelte van de muziek op de CD of in de map.
Tijdens introweergave verschijnt "TRAC SCAN ON"/"FILE SCAN ON" op het display.

• Introweergave is Niet möglichtijdens de weergave van een iPod.

Willekeurige weergave

Geeft de muziek op de CD of in de map in willekeurige volgorde wee.

Tijdens willekeurige weergave verschijnt "DISC RDM ON"/ "FOLD RDM ON" op het display.

Algemene bediening

Audioregeling

U kunt wijzigingen aanbrengen aan de volgende items voor audioregeling;

InstelItem Display Instelbereik
Volume城县an* "R-VOLUME" 0 — 35
Subwooferniveau "SUB-W L" — 15 — +15
Lagetonenversterking** "B.BOOST-L" "L1"/"L2"/"OFF"
	(De indicator Licht op naargelang de instelling.)
System Q "NATURAL"/	"USER"/"ROCK"/	Natuurlijk/Persoonlijke instelling/Rock/Pop/
	"POPS"/"EASY"/	Easy-listening/Top 40/Jazz
	"TOP40"/"JAZZ"/	(De indicator Licht op naargelang de instelling.)
Niveau van de lage tonen "BASS L" — 8 — +8
Niveau van de middentonen	"MID L" — 8 — +8
Niveau van de hoge tonen "TRE L" — 8 — +8
Balans	"BALANCE"	Links 15 — Rechts 15
Fader	"FADER"	Achteraan 15 — Vooraan 15

Sluit de audioregelfunctie (volumeregelfunctie) af

Functie van de KDC-W5641U/W5541U/W5141U/W5041U.
*Functie van de KDC-W4141/W4041.

• "USER": De aangepaste installingen voor lage tonen, midddentonen en hoge tonen zijn van kracht. Op de KDC-W5641U/W5541U/W5141U/W5041U kan dit item op eender welk moment worden gekozen. Op de KDC-W4141/W4041 wordt dit item enkel weergegeven wanneer de toonkwaliteit wardaangepast. Op de KDC-W4141/W4041 verwijdint dit item wanneer een andere instelling worden geselecteerd.
• U kurz voor elke bron de lage tonen, middentonen en hoge tonen instellen.
  1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
  2 Activeer de audioregelfunctie Druk de regelknop in.
  3 Kies het in te stellen audio-item Druk de regelknop in.
  4 Stel het item in Draai aan de regelknop.
  5 Sluit de audioregelfunctie af Druk op een willekeurige toets. Druk op een willekeurige toets behalve op de regelknop en de -toets.

Audio-installing

U kunt het geluidssystem als volgt instellen;

Instelitem	Display	Instelbereik
Hoogdoorgangsfilter vooraan*	“HPF F”	Doorlaten/80/100/120/ 150/180 Hz
Hoogdoorgangsfilter achteraan*	“HPF R” Doorlaten/80/100/120/ 150/180 Hz
Laagdoorgangsfilter	“LPF SW”	60*1/80/120/160*2/Doorlaten Hz
Subwooferfase*	“PHASE”	Omgekeerd (180°)/Normaal (0°)
Volumecompensatie	“V-OFFSET”	-8 — ±0 (AUX: -8— +8)
Toonversterking* “LOUDNESS” Uit/Aan
Dubbele-zonesysteme* “2ZONE” Uit/Aan

• Functie van de KDC-W5641U/W5541U/W5141U/W5041U.
  1Enkel KDC-W5641U/W5541U/W5141U/W5041U.
  2Enkel KDC-W4141/W4041.

• Volumecompensatie: stelt het volume van elke bron in als een verschil ten opzichte van het basisvolume.
• Toonversterking: compensateert voor lage en hoge tonenijdens weergave met laag volume. (Alleen de lage toon wordt gecompenseerd wanner de tuner als bron wordt geselecteerd.)

• Dubbele-zonesysteme De hoofdbron en de subbron (hulpingang) gehen het voorkanaal en het achterkanaal afzonderlijk meer.

• Het kanaal of de subbron wordt ingesteld door "ZONE2" van het (blz. 59).

• De hoofdbron wordt gekozen met de toets [SRC].
• Het volume van het voorkanaal worden afgesteld met de regelknop.
• Het volume van het achterkanaal worden afgesteld door (blz. 54).
• De audioregeling heeft geen effect op de subbron.

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audio-instelfunctie Houd de regelknop ten minste 1 seconde ingedrukt.
3 Kies het in te stellen audio-insteltem Druk de regelknop in.
4 Stel het audio-instelitem in Draai aan de regelknop.
5 Sluit de audio-instelfunctie af Houd de regelknop ten minste 1 seconde ingedrukt.

Luidsprekerinstelling

Fijnafstemmen zodate de System Q-waarde bij het instellen van het luidsprekertype optimaal is;

Luidsprekertype Display

UIT "SP SEL OFF"

Voor luidspreker van 5 & 4 inch "SP SEL 5 / 4"

Voor luidspreker van 6 & 6x9 inch "SP SEL 6^9 / 6^

Voor OEM-luidspreker "SP SEL OEM"

1 Schakel het toestel in stand-by Druk op de toets [SRC].
Selecteer de weergave "STANDBY".
2 Activeer de luidsprekerinstelfunctie Druk de regelknop in.
3 Kies het luidsprekertype Draai aan de regelknop.
4 Sluit de luidsprekerinstelfunctie af Druk de regelknop in.

Display wijdigen

Verandert de weergegeven informatie van elke bron als volgt;

Mettuneralsgeluidsbron

Informatie Display

Met CD & externe disk als geluidsbron

Informatie Display

Disktitel "DISC TITLE"

Fragmenttitel ( bij een externe diskbron) "TRACK TITLE"

Speelduur en fragmentnummer "P-TIME"

Klok "CLOCK"

Meteen audiobestand als geluidsbron

Informatie Display

Muziektitel & artiestnaam "TITLE/ARTIST"

Albumnaam & artiestnaam "ALBUM/ARTIST"

Mapnaam "FOLDER NAME"

Bestandsnaam "FILE NAME"

Speelduur & muzieknummer "P-TIME"

Klok "CLOCK"

In stand-by/met hulpingang als geluidsbron

Informatie Display

Naam van de bron "SOURCE NAME"

Klok "CLOCK"

1 Activeer de display-omschakelfunctie Houd de toets [▶II] ten minste 1 seconde ingedrukt.

"DISPLAY SEL" wordt getoond.

2 Kies het display-item

Druk de regelknop maar rechts of links.

3 Sluit de display-omschakelfunctie af Druk op de toets [▶II].

• Wanner het klokdisplay is gekozen, za de displayinstelling van elke bron omschakelen maar het klokdisplay.
• Als het geseleerde display-item geen informatie bevat, worden alternativee informatie weergegeven.
• Wanner u "FOLDER NAME"selecteertijdens de weergave van een iPod, zullen names worden weergegeven naargelang de op dat moment geselecteerde bladeritems.

PTY (Program Type)

Onderstaand programmatype selecteren en zoeken\ aar een zender;

Nr. Programmatype Display

1. Leizingen "SPEECH"
2. Muziek "MUSIC"
3. Nieuws "NEWS"
4. Actualite "AFFAIRS"
5. Informatie "INFO"
6. Sport "SPORT"
7. Educatief "EDUCATE"
   8.Drama“DRAMAA
8. Cultur "CULTURE"
9. Wetenschap "SCIENCE"
10. Gevarieerd "VARIED"
11. Pop "POP M"
12. Rock "ROCK M"
13. Easy listening "EASY M"
14. Licht klassiek "LIGHT M"
15. Zwaar klassiek "CLASSICS"
16. Overige muziek "OTHER M"
17. Weer "WEATHER"
18. Geldzaken "FINANCE"
19. Kinderprogramma's "CHILDREN"
20. Sociale zaken "SOCIAL"
21. Religie "RELIGION"
22. Luisteraarparticipation
23. Reizen "TRAVEL"
24. Recreate "LEISURE"
25. Jazz "JAZZ"
26. Country "COUNTRY"
27. Nationale muziek "NATION M"
28. Gouwe ouwe "OLDIES"
29. Folkmuziek "FOLKM"
30. Documentaire "DOCUMENT"

• Lezingen en muziek omvatten tevens onderstaande programmatypes.

Muziek: nr. 12—17, 26—30

Lezingen: Nr. 3 — 11, 18 — 25, 31

1 Activeer de PTY-functie Druk op de toets [II].

Tijdens PTY-moduslicht deindicator "PTY" op.

• Deze functie is nicht beschikkaarijdens de ontvangst van een verkeersbericht of een AM-zender.

2 Kies het programmatype Druk de regelknop omhoog of omlaag.

3 Zoek maar zenders met het gekozen programmatype Druk de regelknop�<|im_start|> rechts of links.

• Wanner het geselecteerde programmatype zich wordt gezonden, worden "NO PTY" getoond. Kies een ander programmatype.

4 Sluit de PTY-functionie af Druk op de toets [▶II].

Vastleggen van voorkeurprogrammatypes

Vastleggen van een programmatype in het voorkeurgeheugen om het type snel te konnen oproepen.

Vastleggen van het programmatype

1 Kies het vast te leggen programmatype Zie
2 Leg het programmatype vast Druk ten minste 2 seconden op de gewenste toets [1] — [6].

Oproepen van het vastgelegde programmatype

1 Activeer de PTY-functie Zie
2 Roep het programmatype op Druk op de gewenste toets [1]—[6].

Bediening van muziek-CD/ audiobestand

Veranderen van de taal voor de PTY-functie

De weergavetaal van het programmatype selectoren;

Taal Display

Engels "ENGLISH"

Frans "FRENCH"

Duits "GERMAN"

1 Activeer de PTY-functie

Zie.

2 Activeer de functie voor het veranderen van de taal

Druk op de toets [TI].

3 Kies de taal

Druk de regelknop omhoog of omlaag.

4 Sluit de functie voor het veranderen van de taal af

Druk op de toets [TI].

Functie van de afstandsbediening

Direct afstemmen

Afstemmen door de frequentie in te voeren.

1 Activeer de directe afstemfunctie Druk op de toets [DIRECT] van de afstandsbediening.

"-- - - - " wordt getoond.

2 Voer de frequentie in

Druk op de cijfertoetsen van de afstandsbediening.

Voorbeeld:

Gewenste frequentie Druk op de toetsen

92,1 MHz (FM) [0], [9], [2], [1]

810 kHz (AM) [0], [8], [1], [0]

Annuleren van de directe afstemfunctie

Druk op de toets [DIRECT] van de afstandsbediening.

• U kurz de frequencies van de FM-band in stappen van minimaal 0,1 MHz invoeren.

Weergavefuncties van diskwisselaar

De volgende weergavefuncties können worden gebrukt w进而er een disk in de diskwisselaar worden weergegeben.

Het huidige nummer of de huidige disc herhaald weergegeben. (Herhaalde weergave)

Druk op de toets [4].

Door herhaaldelijk op de knop te drukken, selecteert u achetereenvolgens herhaalde weergave van track ("TRAC REP ON"), herhaalde weergave van disk ("DISC REP ON") en herhaalde weergave UIT ("REP OFF").

Speelt de muziek in de diskwisselaar in willekeurige volgorde af. (Willekeurige weergave van een magazijn)

Druk op toets [6].

Door op de knop te drukken, schakelt u:tussen willekeurige weergave van een magazijn ("MGZN RDM ON") en uit ("RDM OFF").

Functie van de afstandsbediening

Direct Zoekenaar muziek

Zoekt de muziek door het tracknummer in te given.

1 Voer het muzieknummer in

Druk op de cijfertoetsen van de afstandsbediening.

2 De muziek zoeken

Druk op de toets [ ] of [ ]

Annuleren van direct zoekenaar muziek Druk op de toets [I].

• Direct zoekenaar muziek is Niet mogelijk tijdens het weergeven van een iPod, willekeurige weergave of introweergave.

Bediening van muziek-CD/audiobestand

Functie van diskwisselaars met afstandsbediening

Direct zoekenaar disks

Zoekt de disk door het disknummer in te gehen.

1 Voer het disknummer in

Druk op de cijfertoetsen van de afstandsbediening.

2 De disk zoeken

Druk op de toets [FM] of [AM].

Annuleren van direct zoeken maar disks Druk op de toets [▶II].

• Voer "0" in om disk 10 te selecteren.

• Direct zoekenaar disks is Niet mogelijk tijdens willekeurige weergave of introweergave.

Functie van USB/CD van audiobestand

Lijstkeuze

Zoek het liedje dat u wilt weergeven door het te zoeken in de bestandsstructuur.

1 Activeer de Multi Jog selectiestand Druk op de toets [M.JOG].

"MULTI JOG ON" wordt weergegeven.

De naam van het huidige audiobestand worden weergegeven.

2 Zoekenaar en weergeven van een liedje

Type bewerking Werking

Verplaatsenussenmappen/ Draai aan de regelknop. bestanden

Selectie van map/bestand Druk de regelknop in.

Teruggaan naar vorige map Druk de regelknop aan links.

Teruggaan maar de hoofdmap Druk de regelknop�nk links gedurende ten minste 2 seconden.

" < ^n of " > " naast de weergegeven mapnaam geeft aan dat deze map worden voorafgegaan of gevolgd door een andere map.

Wanner de bestandsnaam worden weergegeven, wordt ** op het einde toegevoegd.

De Multi Jog selectiestand annuleren Druk op de toets [M.JOG].

Lijstkeuze kan nicht worden uitgevoerdijdens willekeurige weergave of introweergave.

Functie van de KDC-W5641U/KDC-W5541U Functie van iPod

iPodkeuze

Zoek het nummer waar u wiltaar luisteren door hetzelfde menu-item te selecteren als dat van de iPod.

1 Activeer de Multi Jog selectiestand Druk op de toets [M.JOG].

"MULTI JOG ON" wordt weergegeven.

Geeft de afspeellijst wee.

2 Zoeken maar en weergeven van een liedje

Type bewerking Werking

Items verplaatsen Draai aan de regelknop.

Item selectoren Druk de regelknop in.

Teruggaan aan vorige item Druk de regelknop omhoog.

Teruggaan hier het bovenste Druk de regelknop omhoog gedurende menu ten minste 2 seconden.

De Multi Jog selectiestand annuleren Druk op de toets [M.JOG].

• Selectie door iPod kan nicht worden uitgevoerdijdens willekeurige weergave.

Functie van muziek-CD

Trackkeuze

Selecteer het liedje dat u wenst wee ter geven door aan de regelknop te draaien.

1 Activeer de Multi Jog selectiestand Druk op de toets [M.JOG].

"MULTI JOG ON" wordt weergegeven.

Het huidige muzieknummer worden weergegeben.

2 Selecteer de muzzlek

Draai aan de regelknop.

3 Geef het geselecteerde liedje weeer Druk de regelknop in.

De Multi Jog selectiestand wordt geannuleerd en het geselecteerde liedje worden weergegeven.

De Multi Jog selectiestand annuleren Druk op de toets [M.JOG].

• Trackkeuze is enkel beschikbaarijdens de weergave van de ingebouwde CD-speler.

Trackkeuze kan nicht worden uitgevoerdijdens willekeurige weergave of introweergave.

Menusystem

Stel de volgende functies in;

Display Installing Overzicht installing		Bron
"SECURITY SET"	Zie blz. 60 Instellen van de beveiligingscode.	SB
"CLOCK ADJUST"	Zie blz. 60 Instellen van de klok.	SB
"SYNC" ON*/OFF Synchroniseren van de klok met het tijdsignal dat door een RDS-zenders worden uitgezonden.		SB
"DISPLAY" ON*/OFF Schakelt het display uit wanner het apparaat Niet worden bediend.		—
"DIMMER"*1	AUTO*/OFF Dimt het display samen met de verlichting van het voertuig.	SB
"DIMMER"*2	ON/OFF* Past de holderheid van het display aan de lichtomstandigheden aan.	—
"DOT LINE" ON*/OFF Geeft aan of de rode stippelijk moet worden weergegeven op het display.		SB
"SWPRE" REAR*/ SUB-W	Stelt de preout-uitgang in.	SB
"ZONE2"*1	REAR*/ FRONT	Geeft de bestemming aan van het geluid van de hulpingang wanner de dubbele-zonefunctie is geactiveerd.
"SUPreme" ON*/OFF Schakelt de Supreme-functionie in en uit.		AF
"NEWS" OFF*	-90M	Schakelt de automatische ontvangst voor十几年eusuitzenden in of uit en bepaalt het minimale intervalussen血液循环 zonefunctionie is geactiveerd.
"LOCAL S" ON/OFF* Er worden bij automatisch zoeken alleen afgestemd op zenders die goed te ontvangen�.		FM
"SEEK" AUTO1*/ AUTO2/MANUAL	Selecteert de afstemfunctie van de radio.	TUN
"AF"	ON*/OFF Wanner de ontvangstkwaliteit slecht is, worden automatisch overgeschakeld op de zender die hetzelfde programmauitzendt in hetzelfde RDS-network.	SB
"REGIONAL" ON*/OFF Instellen of enkel in een bepaalde regio waar de zender moet worden overgeschakeld door middel van "AF".		SB
"ATPS"	ON*/OFF Wanner de ontvangtijdens het luisteren maar een verkeersinformatiekonder nicht goed is, worden automatisch gezocht waar een andere verkeersinformatiekonder die better ontvangen kan worden.	SB
"MONO"	ON/OFF* Ontvangt een stereo-uitzending in mono.	FM
"NAME SET"	Zie blz. 61 Selecteert de op het display getoonde tekst wanner de hulpingang is geselecteerd als bron.	AUX
"RUSSIAN"*3	ON*/OFF Selecteert Russisch als de displaytaal.	SB
"SCROLL" AUTO/MANUAL*	Bepaalt of tekst automatisch verschuft.	—

Display Installing Overzicht instelling			Bron
"AUX"	OFF/ON1*/ON2	Bepaalt of tijdens het selecteren van de geluidsbron de helpingangsbron AUX ook op het display moet worden getoond.	SB
"POWER OFF"	--- 20M* -60M	Schakelt de spanninguit wanner de vooraf bepaaldeperiode is verstreken in stand-by.	SB
"CD READ" 1*/2		Bepaalt hoe de CD要去 worden gelezen.	SB
"DEMO MODE"	Zie blz. 61	Bepaalt of de demomodus要去 worden geactiveerd.	-

• Fabrieksinstelling
  ^1 Functie van de KDC-W5641U/W5541U/W5141U/W5041U.
  ^x2 Functie van de KDC-W4141/W4041.
  ^3 Functie van de KDC-W5641U/W5141U/W4141.

Het weergegeven item hangt af van de op dat moment geselecteerde bron. Het teken in de kolom Bron geeft de bron aan waarvoor het item worden weergegeven.

SB: Kan worden ingesteld in andere stand dan de stand stand-by.
SB: Kan worden ingesteld in de stand stand-by.
AF: Kan worden ingesteld wonneer een audiobestand van CD/USB (behalte iPod) als bron is geselecteerd.
TUN: Kan worden ingesteld wanner de tuner als geluidsbron is geselecteerd.
FM: Kan worden ingesteld tijdens ontvangst van een FM-zender.
AUX: Kan worden ingesteldijdens het luisteren maar de hulpingangsbron AUX.

:Kan worden ingesteld bij alle geluidsbronnen.

1 Activeer de menufunctie

Houd de toets [M.JOG] ten minste 1 seconde ingedrukt.

"MENU"wordt weergegeven.

2 Kies het menu-item

Druk de regelknop omhoog of omlaag.

3 Stel het menu-item in

Druk de regelknop maar rechts of links.

4 Sluit de menufunctie af

Druk op de toets [M.JOG].

• Raadpleeg de respectieve pagina's voor informatie over hoe de items kutn instellen.
  "ZONE2"wordt weergegeven wanner "2ZONE" in (blz. 54) is ingesteld op "ON".
• Raadpleeg de (blz. 64) voor meer informatie over de menu-items.

Menubediening

Beveiligingscode

Wanner de beveiligingscode is ingesteld, worden de kans op diefstal verminderd aangezien de beveiligingscode moet worden ingegeven wanner het toestel opnieuw worden ingeschakeld.

1 Selecteer het item beveiligingscode in de menufunctie

2 Activeer de beveiligingscodefunctie Houd de regelknop ten minste 1 seconde ingedrukt.

• Wanneer de beveiligingscodefunctie eenmaal is geactiveerd, kan de functie Niet meer gedeactivateerd worden. Merk op dat uw beveiligingscode het 4-cijferige getal is dat in het "Car Audio Passport" van dit toestel staat.
  Selecteer "SECURITY SET". Raadpleeg (blz, 59) voor meer informatie over het selecteren van menu-items.
  Wanner "ENTER" wordt getoond, verschijnt ook "CODE".
  3 Kies de in te voeren cijfers Druk de regelknop maar rechts of links.
  4 Kies de cijfers voor de beveiligingscode Druk de regelknop omhoog of omlaag.
  5 Herhaal stappen 3 en 4 om de volledige beveiligingscode in te voeren.
  6 Bevestig de beveiligingscode Houd de regelknop ten minste 3 seconden ingedrukt. Wanner "RE-ENTER" wordt getoond, verschijn eveneens "CODE".
  7 Herhaal stappen 3 t/m 6 en voer de beveiligingscode opniew in. "APPROVED" wordt getoond. De beveiligingscodefunctie wordt geactiveerd.

• Wanner u een verkeerde code invoert, moet de procedure vanaf stap 3 worden herhaald.

8 Afsluiten van de beveiligingscodefunctie Druk op de toets [M.JOG].

Invoeren van de beveiligingscode

De beveiligingscode is vereist wanner het audiosystem voor het eerst worden gebruikt nadat het is losgekoppeld van de accuvoeding of wanner op de resettoets worden gedrukt.

1 Schakel de spanning in.

2 Herhaal stappen 3 t/m 6 en voer de beveiligingscode opniew in.

• Indien een verkeerde code is ingevoerd, worden de melding "WAITING" getoond en worden de onderstaande blokkeringstijd voor de invoor geactiveerd. Nadat de blokkeringstijd voor de invoor is verstreten, worden de melding "CODE" getoond en kan de code opnieuw ingevoerd worden.

Aantal keren dat een verkeerde code werde ingevoerd	Blokkeringstijd voor de invoer
1	—
2 5 minutes
3 1aar
4 24aar

Handmatig instellen van de klok

1 Selecteer de functie voor het instellen van de klok

Kies het display "CLOCK ADJUST". Raadpleeg (blz. 59) voor meer informatie over het selecteren van menu-items.

2 Activeer de functie voor het instellen van de klok

Houd de regelknop ten minste 1 seconde ingedrukt.

Het klokdisplay knippert.

3 Stel detijd in

Druk de regelknop omhoog of omlaag om de uren in te stellen enaar links of rechts om de minuten in te stellen.

4 Sluit de functie voor het instellen van de klok af

Druk op de toets [M.JOG].

• U kunt deze afstelling UITvoeren wonneer "SYNC" is ingesteld op "OFF".

Instellen van het display van de helpingangsgbron

Kiest het onderstaande display bij het overschakelen maar de hulpingangsbron;

"AUX"
DVD
- "PORTABLE"
"GAME"
"VIDEO"
TV

1 Selecteer de functie voor het instellen van het display van de hulpingangsbron

Kies het display "NAME SET".

Raadpleeg (blz. 59) voor meer informatie over het selecteren van menu-items.

2 Activeer de functie voor het instellen van het display van de hulpingangsbron Houd de regelknop ten minste 1 seconde ingedrukt.

Het huidige gekozen display voor de hulpingangsbron worden getoond.

3 Kies het display van de hulpingangsbron Druk de regelknop maar rechts of links.
4 Sluit de functie voor het instellen van het display van de hulpingangsbron af Druk op de toets [M.JOG].

• Wanner er gedurende 10 seconden geen bedieningplaatsvindt, worden de tot op dat moment ingevoerde naam vastgelegd en worden de functie voor het instellen van het display van de hulpingangsbron afgesloten.
• Het hulpingangdisplay kan alleen worden ingesteld wonneer de ingebouwde hulpingang of de hulpingang van de optionele KCA-S220A wordt gebruikt. Op de KCA-S220A wordt "AUX EXT" standard getoond.

Installing van de demonstratiemodus

De demonstratiemodus in- en uitschakelen.

1 Kies de demonstratiemodus in menufungtie

Kies het display "DEMO MODE".

Raadpleeg (blz. 59) voor meer informatie over het selecteren van menu-items.

2 Stel de demonstratiemodus in

Houd de regelknop ten minste 2 seconde ingedrukt.

Elke keer wanner de knop gedurende ten minste 2 seconden wordt ingedrukt, wordt demonstratiemodus in- of uitgeschakeld.

3 Sluit de demonstratiemodus

Druk op de toets [M.JOG].

Basisbedieningen met de afstandsbediening

*Enkel KDC-W5641U/W5141U

Algemene functies

Bronselectie

Demping

Wanner de toets opnieuw wordt ingedrukt, wordt het vorige niveau hersteld. Wanner het volume is gedempt, knippert de indicator "ATT".

Audioregeling

Audio-item instellen [v5]

Zie (blz. 54) voor methoden zoals de procedures voor audioregeling en andere bewerkingen.

Dubbele-zonebesturing

Dubbele-zonesystem aan en uit [2-ZONE]

Volumeregeling achterste kaneel

Mettuner als geluidsbron

Bandkeuze

[M]

Zenderkeuze

Voorkeurzenders oproepen

CD/USB-bron

Muziekkeuze

Map-/CD-keuze

Onderbreken/Hervatten

Over

Deze knop worden gebruikt wonneer Bluetooth HANDS FREE BOX aangesloten is. Raadpleeg vooreer informatie de gebruiksaanwijzing van Bluetooth HANDS FREE BOX.

• Plaats de afstandsbediening Niet op warmeplaatsen zoals het dashboard.

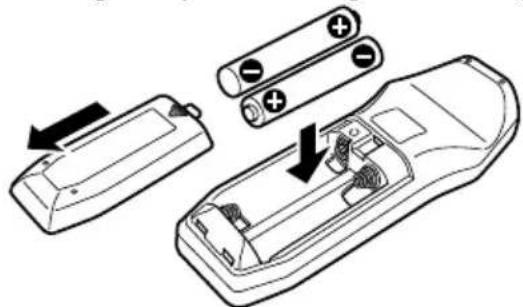

Batterijenplaatsen en verrangen

Gebruik twee "AA"/"R6"-batterijen.

Druk het deksel omlaag en schuif het weg, zoals de afbeeldingThatzien.

Let bij hetplaatsen van de batterijen op de + en polen. Volg hierbij de afbeelding in het batterijvak.

Appendix

Audiobestanden

Afspeelbare audiobestanden AAC-LC (m4a), MP3 (mp3), WMA (wma)
Afspeelbare diskmedia CD-R/RW/ROM
Bestandsindelingen voor afspeelbare disks ISO 9660 Level 1/2, Joliet, Romeo, Lange bestandsnaam.
- Modellen met USB-functie
KDC-W5641U, KDC-W5541U, KDC-W5141U, KDC-W5041U
Afspeelbaar USB-toestel USB-toestel voor massaopslag
Bestandssystem van afspeelbaar USB-toestel FAT16, FAT32
- Modellen met iPod-functie KDC-W5641U, KDC-W5541U

Zelfs als de audiobestanden aan de bovenstaande normen voldoen, hunnen zich möglichk Niet worden afgespeeld, afhankelijk van de media- en apparaatypen en de omstandigheden.

• Afspeelvolgorde van audiobestanden In het onderstaande voorbeeld van een mappen-/ bestandenstructuur worden de bestanden afgespeeld in de volgorde van ① tot ⑩

Er is een online handleiding over audiobestanden beschikbaar op de site onder www.kenwood. com/audiofile/. Deze online handleiding bevat gedetailleerde informatatie en opmerkingen die nicht zich opgenomen in deze handleiding. Lees ook de online handleiding door.

• In deze handleiding worden hetwoord "USB-toestel" gezebuilt voor Flash-geheugens en digitale audiospelers met USB-aansluitingen.

• Hetwoord "iPod" dat in deze handleiding verschijnt, duidt op de iPod die is aangesloten met de iPod-verbindingskabel (optioneel accessoire). De iPod die is aangesloten met de iPod-verbindingskabel kan worden bediend vanaf dit toestel. iPods die kuren worden aangesloten met de iPod-verbindingskabel zijn de iPod nano, Fifth Generation iPod, iPod classic en iPod touch. Andere iPods kuren nicht worden aangesloten.

Over het USB-toestel

• Als u het afspelen start nadat u de iPod hebts aangesloten, worden de muziek op de iPod werden afgespeeld als eerste weergegeven. In dat geval worden "RESUMING" getoond zonder dat er bijvoorbeeld een mapnaam worden weergegeven. Als het item worden gewijzigd, worden een correcte titel e.d. getoond.
• Als de iPod is aangesloten op deze eenheid, verschijnt "KENWOOD" of "√" op de iPod om aan te Geven dat u de iPod Niet=kunt bedieren.
• Als het USB-toestel is aangesloten op deze eenheid, kan het worden opgeladen mits de eenheid een eigen voeding heeft.
• Installer het USB-toestel op eenplaats waar het geen hindernis vormt voor het correct besturen van uw voertuiq.
• U kunt een USB-toestel Niet aansluiten via een USB-hub en multikaartlezer.
• Zorg voor reservekopieen van de audiobestanden die u met dit toestel gezruikt. De bestanden konnen worden gewist afhankelijk van de bedieningsvoorwaarden van het USB-toestel. Wij betalen geen vergoeding voor schade als gevolg van het verloren.gaan van opgeslagen gegevens.
• Dit toestel worden Niet geleverd met een USB-toestel. Koop een in de handel verkrijigbaar USB-toestel.
  Bij het aansluiten van het USB-toestel worden geadviseerd gebruik te make n van de CA-U1EX (optie).

Normale weergave is nicht gegardeerd wanner u een andere kabel dan de USB-compatiblekabel gebrukt. Aansluiting van een kabel met een totale lengte vaneer dan 5m kan abnormale weergave tot gevolg hebben.

Appendix

Menuglossarium

Overschakelen van de preout-uitgangussen dechterste uitgang ("REAR") en subwoofer-uitgang ("SUB-W").

SUPREME

Technologie om het hoge-frequentiebereik, dat wordt weggelaten tijdens het coderen maar een lage bitsnelheid, te extrapoleren en de verzolledigen met een algoitme (minder dan 128Kbps, samplingfrequentie is 44,1kHz

Het geluid wordt optimaal verwerkt voor het compressieformaat (AAC, MP3 of WMA) en aangepast aan de gebruekte bitrate.

Het effect is verwaarloosbaar bij lieedjes die gecodeerdzemen hoge bitsnelheid, variabele bitsnelheid of een beperkte hogefrequentiecomponent hebben.

CD READ

Bepaalt de methode voor het lezen van een CD.
Wanner er een probleem is met de weergave
van een CD met een special formaat, stelt u deze
functie in op "2" om de CD geforceerd af te spelen.
Het is möglich dat sommige muziek-CD's ook in
de stand "2" Niet+kennen worden weergegeven.
Daarenboven+kennen audiobestanden Niet worden
weergegeven wanner de functie is ingesteld
op "2". Stel deze functie in op "1" onder normale
omstandigheden.

1: Detecteert automatisch of er een disk met audiobestanden of een muziek-CD is geladen.

2:Forceert weergave als muziek-CD.

AUX

Wanner deze functie is ingeschakeld, kan de hulpingangsbron worden geselecteerd.

ON1: Voert het geluid van het externe toestel UIT dat is verbonden met de hulpingangsaansluiting wanner de hulpingangsbron is geseleerd.

ON2: Dempt het geluid wanner de hulpingangsbron worden geseleerd. Schakel de dampingsfunctie uit wanner u waar een extern toestel luistert. Dat voorkomt het geluid wanner geen extern toestel op de hulpingang is aangesloten.

OFF: De hulpingangsbron selecteren is Niet möglich.
Stel in op OFF wonneer de
hulpingangsaansluiting Niet worden gebruikt.

- NEWS (nieuwsuitzending met uitschakeling voor een bepaaldeperiode)

Er worden automatisch maar een/Newuwsitzending overgeschakeld zodra deze begint. Tevens kan er eenperiode worden ingesteld gedurende dewelke er Niet overgeschakeld mag worden nadat eennieuwsbericht is gestart.

Wanner "NEWS 00M" wordt verander in "NEWS 90M" wordt deze functie ingeschakeld. Wanner deze functie is ingeschakeld, Licht de indicator "NEWS" op.

Wanner een nieuwsuitzending start wanner deze functie is ingeschakeld, wordt "TRAFFIC" getoond en wordt er maar het*Nieuws overgeschakeld. Wanner u de instelling "20M" hebt gekozen, wordt er de eerste 20 minuten nicht opnieuw afgestemd op eenNxieuwsuitzending.

Het volume van de nieduwsuitzending staat op hetzelfde niveau als werk ingesteld voor verkeersinformatie.

- SEEK (afstemfunctie)

Selecteer een afstemfunctie van de radio.

Afstemfungtie Display Werking

Automatisch zoeken "AUTO1" Automatisch zoeken maar een zender.

Voorkeurzender "AUTO2" Op volgorde zoeken langs de in het zoeken voorkeurgeheugen opgeslagen zenders.

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Wanneer de ontvangst verslechtert, worden automatisch op een andere_freqentie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-network wordenuit gezonden als daardoor een betere ontvangst kan worden verkreten.

RUSSIAN (instellen van Russische taal)

Wanneer deze functie is ingeschakeld, worden de volgende zaken getoond in Russische lettertekens: Mapnaam/Bestandsnaam/Muziektitel/Artiestnaam/ Albumnaam/KCA-BT100 (optioneel accessoire)

- POWER OFF (Timer voor het uitschakelen van de spanning)

Instellen van een bepaaldeijd waarna de spanning automatisch wordenuitgeschakeld wanner het toestel in stand-by blijft staan.

Deze functie kan de accu van de auto beschemen.

---: De functie voor het uitschakelen van de spanning isuitgeschakeld.

20M: Schakelt de spanning UIT na 20 minuten. (fabrieksinstellung)

40M: Schakelt de spanning uit na 40 minutes.

60M: Schakelt de spanning uit na 60 minutes.

ZONE2 (Dubbele zone)

Debestemminginstallen(voorteluidspreker "FRONT" of awhileluidspreker "REAR") van de subbron (hulpingsbron) wonneer de dubbelezonefunctie is ingeschakeld.

DISPLAY

Wanner u het toestel Niet bedient gedurende ten minste 5 seconden, wordt het display uitgeschakeld. Tijdens de regeling van een functie blijft het display ook na 5 seconden nog ingeschakeld.

De KCA-BT100 bedieren

Ga als volgt te werk om de KCA-BT100 te bedieren; Om installingen te makeen voor ,selecteert u (blz.59). Houd de toets [▶II] voor ten minste 1 seconde ingedrukt nadat u het item "DIALING MODE"heeft geselecteerd om de modus voor selectie van de kiesmethode te activeren.Om de selectie van de kiesmethode te verlaten, drukt u op de toets [M.JOG]. Om installingen te makeen voor , en drukt u gedurende ten minste 1 seconde op de toets [AUTO]. Sommige weergaven+kunnen bovendien verschillen van de beschrijving in de gebruiksaanwijzing van de KCA-BT100.

Weergaven van de KCA-BT100 gebruiksaanwijzing	Eigenlijke weergave op dit toestel
“DISCONCT”	“HF”
“CONNECT”	“HF”
“PHN-DEL”	“DEVICE”
“P-STATUS”	“DVC”
“BT-CON Y” “HF CONNECT Y”
“T-CON N” “HF CONNECT N”

BT: Geeft de Bluetooth-verbindingsstatus wee. Deze indicator Licht op wanner een mobiele telefoon is aangesloten op dit toestel.
T.1: Geeft de signalsterkte wee van de mobiele telefoon.
G: Geeft het batterijniveau weeer van de mobiele telefoon.

Dit product werd nicht geinstalleerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EU-lidstaten.

Informatie over het weggooien van elektrische en elektronische apparatuur (van toepassing voor EU-lidstaten die over een apart afvalophalingssystem Beschikken)

Producten met dit symbol mogen nicht als normal haishoudelijk afval worden weggegooid.

Oude elektrische en elektronische apparatuur moet worden gerecycleerd door een inzamelpunt dat in staat is om deze items en hun bijproducten te verwerken. Neem contact op met de lokale overheid vooreer informatie over een inzamelpunt in uw buurt. Door dit product op de juiste manier te recycleren en weg te gooien, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu.

STATUS

Batterij nicht weggooien, maar inleveren als KCA.

Markering op producten die laserstralen gebruiken (Uitgezonderd voor bepalde gebieden)

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassified. Dit betekent dat het toestel laserstralen gebruikt die relatief zwak zijn. Er is geen gevaar van straling buiten het toestel.

Conformiteitsverklaring met betrekking tot de EMC-richtlijk van de Europese Unie (2004/108/EC)

Fabrikant:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokio, 192-8525 Japan

EU-vertegenwoordiger:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland

Toebehoren/Installatieprocedure

Toebehoren

Installatieprocedure

1. Voorkom kortsluiting door de sleutel uit het contact te halen en de minkabel () van de accu los te koppelen.
2. Verbind de juiste ingangs- en uitgangskabel met elk toestel.
3. Verbind de kabel met de bedrangsbundel.
4. Neem stekker B van de bedradingsbundel en verbind hem met de luidsprekeraansluiting in de auto.
5. Neem stekker A van de bedrangsbundel en verbind hem met de externe spanningsaansluiting van de auto.
6. Neem de bedrangingsbundel en verbind denen met het toestel.

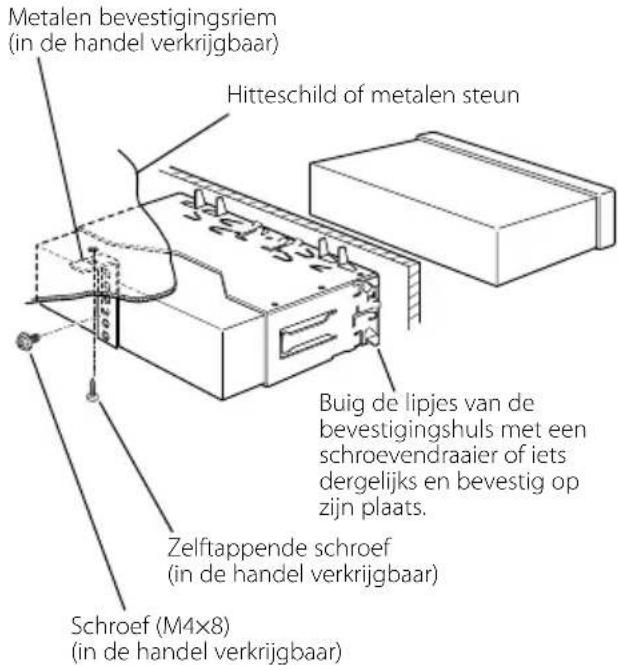

7. Installee het toestel in de auto.
8. Sluit de minpool () van de accu waar aan.
9. Druk op de resettoets.

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uitvoeren.
  Zorg dat het toestel op een negatieve 12-volgtgelijkstroomvoeding is geaard.
• Installeeer het toestel Niet opplaatsen die aan direct zonlicht,但它 of extreme vochtigheid blootstaan. Vermijd ook zeer stoffigeplaatsen ofplaatsen die blootstaan aan waterspatten.
• Gebruik bij het installereren uitsluitend de bijgeleverde schroeven. Het toestel worden möglichk beschadigd door gebruik van andere schroeven.
• Wonneer de voeding niert wordt ingeschakeld ("PROTECT" wordt weergegeven), kan er kortsluiting zich in een van de luidsprekerdraden of maakt de draad contact met het chassis van de auto, waardoor de beschemingsfunctie wordt geactiveerd. Controller de luidsprekerkabel.

• Controller dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.

• Als het contact van uw auto geen ACC-stand heeft de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat,zoals bijvoorbeeld een accukabel, za de spanning van het toestel Niet gekoppeld zich aan het contact (met andere woorden, de spanning van het toestel worden nicht gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto worden in- en uitgeschakeld.

• Gebruik een in de handel verkrijgbare conversieconnector als de connector Niet in de voertuigconnector past.

• Isoeleer Niet-aangesloten kabels met isolatieband of ander geschicht materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van Niet-aangesloten kabels of aansluitingen Niet verwijderen.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installereren dat het Voorpaneel bij het openen en sluiten de klep Niet raakt.
• Als de zekering doorbrandt, controlleren dan eerst of de draden geen kortsluiting hebben veroorzaakt en verrang verzolgens de oude zekering door een van hetzelfde type.
• Sluit de luidsprekerkabelsJUST met de overeenkomende aansluitingen aan. Het toestel worden möglich beschadigd of functioniert nicht als de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controleer na het installereren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissen, etc. van de auto juist functioneren.
• Installee het toestel onder een maximale hoek van 30^ .

Aansluiting van CD-spelers/discwisselaars op dit toestel

Kenwood diskwisselaars/ CD-spelers die dateren van 1998 of later kuren op dit toestel worden aangesloten.

Zie de catalogus of raadpleeg uw Kenwood-dealer voor aansluitbare modellen van diskwisselaars/ CDspelers.

Let wel dat Kenwood diskwisselaars/ CD-spelers die dateren van 1997 of vroeger, evenals diskwisselaars van andere fabrikanten nicht op dit toestel+kennen worden aangesloten.

Aansluiting op Niet-ondersteunde modellen kan beschadiging van het toestel veroorzaken.

Zet de schakelaar "O-N" op "N" voor bepaalde Kenwood diskwisselaars/ CD-spelers.

De functies die kuren worden gebruikt en de informatatie die kan worden getoond verschillen naargelang van de modellen die worden aangesloten.

Verbinden van kabels met aansluitingen

Verbinden van kabels met aansluitingen

Stekkerfunctietabel

Pennummers voor ISO-stekkers	Kleur van babel Functies
Externg spanningsaansluitingA-4 Geel AccuA-5 Blauw/wit SpanningsregelingA-6 Oranje/wit Dimmer*A-7 Rood Contact (ACC)A-8 Zwart Massaverbinding
LuidsprekerstekkerB-1 Paars Rechtschyter (+)B-2 Paars/zwart Rechtschyter (-)B-3 Grijs Rechts voor (+)B-4 Grijs/zwart Rechtsvoor (-)B-5 Wit Links voor (+)B-6 Wit/zwartB-7 GroenB-8 Groen/zwart	Links voor (-)Links anschter (+)Links anschter (-)

• Functie van de KDC-W5641U/W5541U/W5141U/W5041U.

WAARSCHUWING

Aansluiten van de ISO-stekker

De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen.

De standaardverbinding van de bedrangsbundel worden in stap ① hieronder beschreiben. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in ② of ③.

De kabel要去 opniew worden aangesloten zoals goonto n in 2 hieronder als u dit toestel installeert in Volkswagenmodellen.

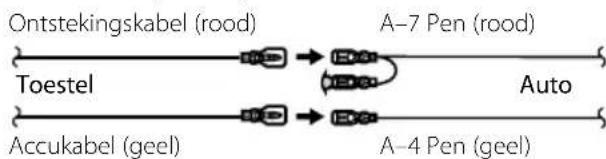

1(Standaardverbinding) De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met het contact en de pen A-4 (geel) is verbonden met de constante spanningsbron.

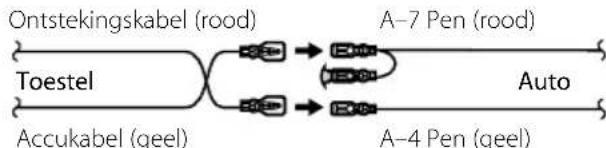

2 De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 (geel) is verbonden met het contact.

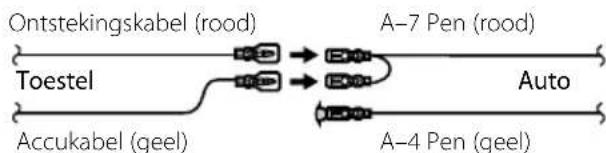

3 De pen A-4 (geel) van de ISO-stekker van de auto is Niet verbonden en de pen A-7 (rood) is verbonden met de constante spanningsbron (of zowel de pen A-7 (rood) als de pen A-4 (geel) zijn verbonden met de constante spanningsbron).

• Wonneer de verbinding is gemaakt zoals beschreiben in [3], worden de spanning van het toestel Niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zich de spanning uitschakelen wonneer het contact van de auto isuitgeschakeld.

Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ...rood) verbinden met een spanningsbron die gelijk met het contact worden in- en uitgeschakeld.

Installatie/Verwijderen van het toestel

Installatie

• Controleer dat het toestel goed op+zijn plaats is geinstalleerd. Het toestel zal nicht juist functioneren indien het Niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

Verwijdersen van het harde rubberframe

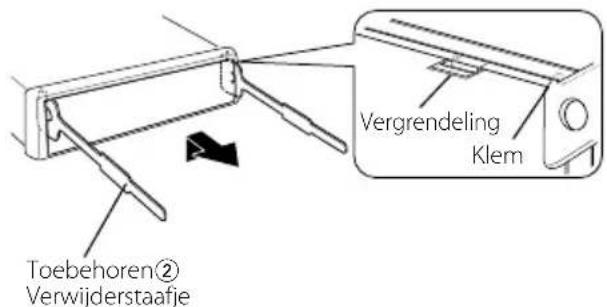

1 Laat de klempennen van het verwijderstaafje aangrijpen en kaak de twee vergrendelingen bovenaan los. Til het frame op en trek het maar voren zoals getoond in de afbeelding.

2 Wanner de vergrendelingen bovenaan los waar, maakt u de twee vergrendelingen onderaan los.

• Het frame kan opdezelfde wijze vanaf de onderkant worden verwijderd.

Verwijdersen van het toestel

1 Zie en verwijder het harde rubberframe.
2 Verwijder de schroef (M4× 8) van het achterpaneel.
3 Steek de twee verwijderstaafjes diep in de gleuven aan elke kant, zoals getoond in de afbeelding.
4 Duw de verwijderstaafjes omaag verwijl u ze indrukt en trek het toestel half maar buiten.

Schroef (M4x8) (in de handel verkrijgbaar)

• Wees voorzichtig om verwonding door de klempennen op het verwijderstaafje te vermijden.
  5 Trek het toestel met uw handen geheel waar voren en wees hierbij voorzichtig dat u het Niet LASTVallen.

Op losses van problemen

Sommige functies van dit apparaat+kennenuitgeschakeld zijn door bepaalde instellenen die op dit apparaat+zijn uitgevoerd.

• Kan de subwoofer nicht instellen.

• Kan geen hoog doorgangsfilter instellen.

• Kan fader nicht instellen.
• Geen audioregeleffect op AUX.

Preout is nicht ingesteld op subwoofer. "SWPRE" in (blz. 59)
"Subwooferuitgang" in (blz. 52) is nicht ingeschakeld.
- De functie Dubbele zone is ingeschakeld. (blz. 54)

Laagdoorgangsfilter is ingesteld op Doorlaten. (blz. 54)

1 - Kan de uitgangsbestemming van de subbron in de Dubbele zone Niet selecteren.

• Kan het volume van dechyterluidspekkers nicht instellen.

De functie Dubbele zone is uitgeschakeld. (blz. 54)

• Kan geen beveiligingscode registrieren.

• Kan regeling van displayverlichting nicht instellen.

(blz. 61) is Niet uitgeschakeld.

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Controller voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijk oplossing van uw probleem.

Tuner als geluidsbron

? Ontvangst van radio-uitzendingen is slecht.

De auto-antenne is nicht uitgetrokken.

Disk als geluidsbron

Niet de gekozen disk maar een andere worden afgespeeld.

De gekozen CD is vuil.

Reinig de CD.

De disk is in een andere lade geplaatst dan u hebte gekozen.

Verwijder het diskmagazijn en controller het nummer van de gekozen disk.

De disk heeft krassen.

Probeer een andere disk.

Audiobestand als geluidsbron

Het geluid springt over wonneer een audiobestand wordt afgespeeld.

De geluidsdrager is gekrast of vuil.

Reinig de drager zoals aangegeven onder Reinigen van CD's in de sectie (blz. 51).

Slechte opnameomstandigheden.

Neem het geluid opnieuw op of gebruik een andere geluidsdrager.

De onderstaande berichten geben de toestand van uw systeem wee.

TOC ERROR: - Geen disk in het diskmagazijn geplaatst.

• De CD is vuil. De CD is omgekeerd geplaatst. De CD heeft krassen.

E-05: De schijf is onleesbaar.

E-77: Het toestel functioneert om een andere reden nicht juices.

Druk op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-77" wordt getoond.

E-99: Er is iets fout met het magazijn van de wisselaar. Of het toestel functioneert nicht maar behoren.

Controller het magazijn van de wisselaar. Druk verwolgens op de resettoets van het toestel. Raadpleeg het zichstbijzende servicecentrum als "E-99" worden getoond.

IN (knipperend): Het CD-spelergedeelte functioneert nicht goed.

Plaats de CD opnieuw. Als de CD Niet uitgeworpen kan worden of het display blijft knipperen zelfs als de CD op de juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde servicecentrum.

PROTECT: De luidsprekkerkabel is kortgesloten of raakt het chassis van het voertuig waardoor de beveiligingsfunctie is geactiveerd.

De luidsprekerkabel goed aansluiten of isoleren en op de resettoets drukken. Raadpleeg het dichtstbijzindeservicecentrum als "PROTECT" worden getoond.

NA FILE: U probeert een audiobestand af te spelen met een indeling die nicht worden ondersteund door dit toestel.

COPY PRO: Er werden een bestand afgespeeld dat gegen kopieren is beveiligd.

READ ERROR: Er is een probleem met het bestandssystemen van het aangesloten USB-toestel.

Kopier de bestanden en mapperpen voor het USB-toestel opnieuw. Als de foumtelding nog steeds worden weergegeven, moet u het USB-toestel initiaiseren of andere USB-toestellen gebruiken.

NO DEVICE: Het USB-toestel is gekozen als bron hoewel geen USB-toestel is aangesloten.

Kies een andere bron dan USB. Sluit een USB-toestel aan en verander de bron opnieuw in USB.

N/A DEVICE: Een Niet-ondersteund USB-toestel is aangesloten.

Verwijder het USB-toestel zonder de verwijdermodus te activeren.

NO MUSIC DATA/E-15:

• Het aangesloten USB-toestel bevat geen aftspeelbaar audiobestand.

• Er worden een geluidsdrager afgespeeld waarop gegevens staan die nicht door het toestel weergegeven+kennen worden.

USB ERROR/USB (knipperend):

Er zich筹码problemen opgetreden op het aangesloten USB-toestel.

Verwijder het USB-toestel en draai de spanningsschakelaar maar de stand ON. Wanner zich hetzelfde voordoet, gebruik dan een ander USB-toestel.

iPod ERROR: Er is geen verbinding tot stand gebracht met de iPod.

控 Controller of de aangesloten iPod een iPod is die worden ondersteund. Zie (blz.63) voor informatatie over de ondersteunde iPods.

Verwijder het USB-toestel en sluit dit opnieuw aan.

Controller of u de meest recente versie van de software voor de iPod hebt.

USB REMOVE: De verwijdermodus is geselecteerd voor het USB-toestel/iPod. U(Int) het USB-toestel/ iPod veilig verwijdersen.

Technische gegevens

FM tunergedeelt

Frekwentiebereik (50 kHz afstand)

: 87,5 MHz - 108,0 MHz

Bruikbare gevoeligheid (S / R = 26dB)

:0,7μV/75Ω

Onderdrukkinggevoeligheid (S / R = 46dB)

:1,6 V/75Ω

Frequentiewergave (± 3,0 dB)

: 30 Hz - 15 kHz

Signaal/ruisverhouding (MONO)

:65dB

Selektiviteit (DIN) (± 400kHz)

≥ 80 dB

Frekwentiebereik (9 kHz afstand)

: 531 kHz - 1611 kHz

Bruikbare gevoeligheid (S / R = 20dB)

: 25 μV

LW tunergedeelte

Frekwentiebereik

: 153 kHz - 281 kHz

Bruikbare gevoeligheid (S / R = 20dB)

: 45 μV

CD-spelergedeelte

Laserdiode

GaAlAs

Signaal/ruisverhouding(1kHz)

: 105 dB

Dynamisch bereik

:93dB

MP3 decoding

: Conform MPEG-1/2 Audio Layer-3

WMA-decodering

: Compatiblebel met Windows Media Audio

AAC-decodering

: AAC-LC .m4a"bestanden

USB-interface

(KDC-W5641U/W5541U/W5141U/W5041U)

USB-standard

:USB1.1/2.0

Maximale toevoerstroom

:500mA

Bestandindeling

:FAT16/32

MP3 decoding

: Conform MPEG-1/2 Audio Layer-3

WMA-decodering

: Compatible met Windows Media Audio

AAC-decodering

: AAC-LC .m4a"bestanden

Audiogedeelte

Maximaal uitgangsvermogen

:50W×4

Uitgangsvermogen over hele bandbreedte

Vooruitgangsimpedantie

:≤600Ω

Hulpgeluidsbron

Frequentieweergave (± 1 dB)

: 20 Hz - 20 kHz

Maximale ingangsspanning

: 1200 mV

Ingangsimpedantie

: 10 kΩ

Algemeen

Bedrijfsvoltage (11 - 16V toelaatbaar)

: 14,4 V

Stroomverbruik

：10A

Installatie-afmetingen (B x H x D)

: 182 x 53 x 155 mm

Gewicht

:1,40kg
