Type d'appareil	Appareil GPS
Écran	Écran tactile de 6,8 pouces
Résolution	800 x 480 pixels
Connectivité	Bluetooth, USB, entrée auxiliaire
Navigation	Cartes préinstallées, mises à jour disponibles
Fonctionnalités audio	Compatible avec les formats audio MP3, WMA, AAC
Compatibilité smartphone	Compatible avec Android Auto et Apple CarPlay
Dimensions	178 x 100 x 160 mm
Poids	1,2 kg
Alimentation	Alimentation 12V
Garantie	2 ans
Maintenance	Nettoyage de l'écran avec un chiffon doux recommandé
Sécurité	Ne pas utiliser pendant la conduite
Accessoires inclus	Câbles d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - DNX8022BT KENWOOD

Comment mettre à jour la carte GPS sur le KENWOOD DNX8022BT ?

Pour mettre à jour la carte GPS, connectez votre appareil à un ordinateur via USB, puis téléchargez les mises à jour de cartes depuis le site Web de KENWOOD. Suivez les instructions à l'écran pour compléter la mise à jour.

Pourquoi mon KENWOOD DNX8022BT ne capte-t-il pas le signal GPS ?

Assurez-vous que l'antenne GPS est correctement connectée et que vous êtes dans un endroit dégagé. Évitez les tunnels ou les zones avec de grands bâtiments, car cela peut interférer avec la réception du signal.

Comment réinitialiser mon KENWOOD DNX8022BT ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes. Cela rétablira les paramètres d'usine.

Puis-je coupler mon smartphone avec le KENWOOD DNX8022BT ?

Oui, vous pouvez coupler votre smartphone via Bluetooth. Accédez à l'option Bluetooth dans les paramètres de l'appareil, activez le Bluetooth sur votre smartphone et suivez les instructions pour coupler les deux appareils.

Comment changer la langue de l'interface sur le KENWOOD DNX8022BT ?

Accédez aux paramètres de l'appareil, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste. Les modifications seront appliquées immédiatement.

Mon KENWOOD DNX8022BT ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Essayez de redémarrer le véhicule. Si le problème persiste, il se peut que l'appareil nécessite une réparation.

Comment utiliser la fonction de navigation sur le KENWOOD DNX8022BT ?

Pour utiliser la navigation, appuyez sur l'icône 'Navigation' sur l'écran d'accueil, entrez votre destination et suivez les instructions vocales et visuelles fournies par l'appareil.

Est-il possible d'écouter de la musique via Bluetooth sur le KENWOOD DNX8022BT ?

Oui, vous pouvez écouter de la musique via Bluetooth. Une fois que votre smartphone est couplé, sélectionnez 'Musique Bluetooth' dans le menu principal pour commencer à écouter.

Comment ajuster les paramètres de volume sur le KENWOOD DNX8022BT ?

Vous pouvez ajuster le volume en utilisant le bouton de volume sur le panneau avant de l'appareil. Vous pouvez également accéder aux paramètres audio pour ajuster le volume de manière plus précise.

Le KENWOOD DNX8022BT prend-il en charge les mises à jour via Wi-Fi ?

Oui, le KENWOOD DNX8022BT prend en charge les mises à jour via Wi-Fi. Connectez-vous à un réseau Wi-Fi, puis allez dans les paramètres pour vérifier les mises à jour disponibles.

MODE D'EMPLOI DNX8022BT KENWOOD

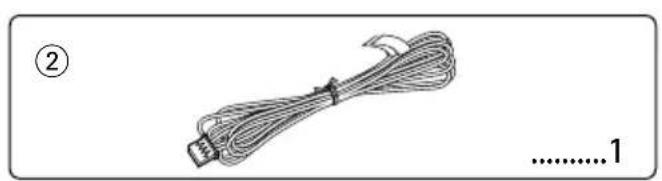

Procédure d’installation 1. Afin d’empêcher tout court-circuit, retirez la clé du contact et déconnectez la - borne de la batterie.2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil.3. Connectez le câble au faisceau.4. Prenez le connecteur B du faisceau et connectez-le au connecteur d'enceinte de votre véhicule.5. Prenez le connecteur A du faisceau et connectez-le au connecteur d'alimentation externe de votre véhicule.6. Connectez le connecteur du câblage de distribution électrique à l’appareil.7. Installez l’appareil dans votre voiture.8. Reconnectez la borne - de la batterie.9. Appuyez sur la touche de réinitialisation. 2ATTENTION

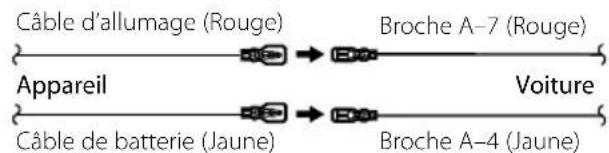

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. Acquisition des signaux GPS La première fois que vous mettez le DNX8220BT, en marche, il faut attendre que le système puisse acquérir des signaux satellite pour la première fois. Cette procédure peut durer plusieurs minutes. Veillez à ce que le véhicule se trouve à l'extérieur dans un espace ouvert et loin de grands immeubles et d'arbres pour que l'acquisition s'effectue plus rapidement. Une fois les signaux satellites acquis pour la première fois, le système trouvera ces signaux plus rapidement par la suite.

• Le montage et le câblage de cette unité requiert un savoir faire et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de câblage aux professionnels.• Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC.• N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Evitez aussi les endroits trop poussiéreux et où l’appareil risque d’être éclaboussé.• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.• Si l'alimentation n'est pas activée (“PROTECT” est affiché), il peut que le câble d'enceinte présente un court-circuit ou touche le châssis du véhicule et que la fonction de protection ait été activée. Il convient par conséquent de vérifier le câble d'enceintes.• Assurez-vous que toutes les connexions de câble sont faites correctement en insérant les fiches jusqu’à ce qu’elles soient verrouillées.• Si l’allumage de votre véhicule n’a pas de position ACC, ou si le câble d’allumage est connecté à une source d’alimentation à tension constante comme un câble de batterie, l’alimentation de l’appareil ne sera pas reliée à l’allumage (c. à d., il ne se mettra pas sous et hors tension en même temps que l’allumage). Si vous souhaitez connecter l’alimentation de l’appareil avec l’allumage, connectez le câble d’allumage à une source d’alimentation qui peut être mise sous et hors tension avec la clef de contact.• Utilisez un connecteur de conversion disponible dans le commerce si le connecteur n'est pas adapté à celui du véhicule.• Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d’empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés.• Si la console a un couvercle, assurez-vous d’installer l’unité de manière à ce que la façade ne touche pas le couvercle lors de l’ouverture et de la fermeture.• Si le fusible saute, assurez-vous d’abord que les fils ne se touchent pas et n’entraînent pas de court-circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.• Connectez les fils d’enceinte correctement aux bornes correspondantes. L’appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils - ou si vous les mettez à la masse sur une partie métallique de la voiture. • Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.• Montez l’unité de façon à ce que l’angle de montage soit de 30° ou moins.• Cette unité possède un ventilateur de refroidissement (page 5) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstrué. Toute obstruction de ces ouvertures empêcherait le refroidissement de la température interne et provoquerait une panne.• N'appuyez pas frot sur la surface du tableau lors de l'installation de l'appareil dans le véhicule. Vous risqueriez d'entraîner l'apparition d'égratignures, des dommages ou un dysfonctionnement.• La qualité de réception peut chuter si des objets métalliques se trouvent près de l'antenne Bluetooth.Antenne Bluetooth B54-4651-0000.indb3B54-4651-0000.indb3 08.2.1911:39:07PM08.2.1911:39:07PM4

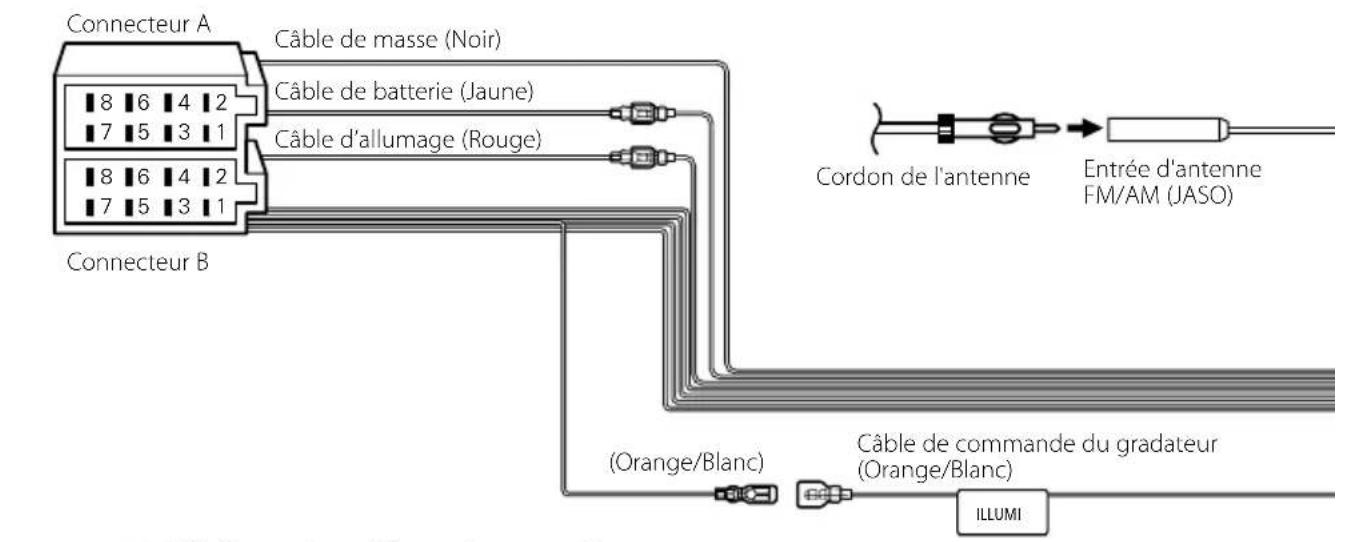

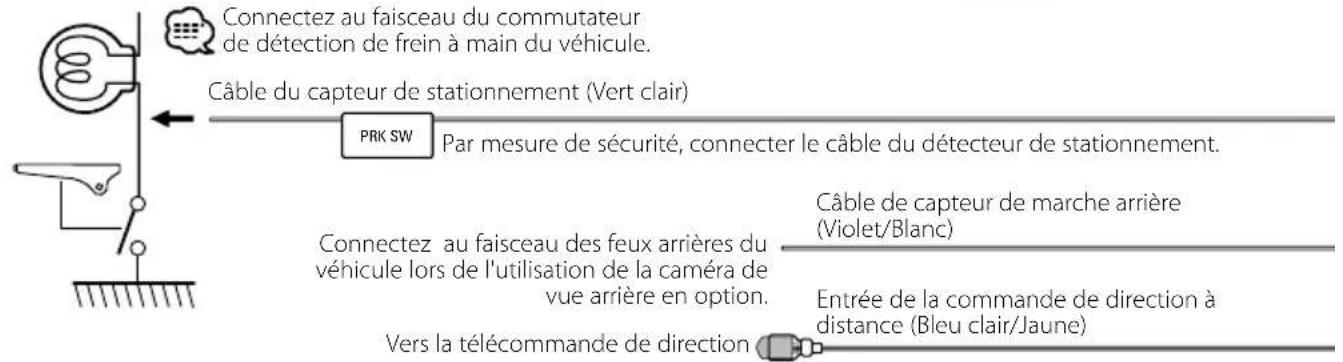

Câble de batterie (Jaune)Câble de masse (Noir)Câble d’allumage (Rouge)Connectez soit à la borne de contrôle de l'alimentation lors de l'utilisation de l'amplificateur de puissance en option, soit à la borne de contrôle de l'antenne du véhicule.Câble de commande de l'alimentation/de l'antenne motorisée (Bleu/Blanc)Câble de commande du gradateur (Orange/Blanc)(Orange/Blanc)Cordon de l'antenneEntrée d'antenne FM/AM (JASO)Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant la fonction de contrôle de l’amp. extérieur.Câble de commande de l’amplificateur externe (Rose/Noir)Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation.Câble de sourdine (Brun)Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation.Câble du capteur de stationnement (Vert clair)Connectez au faisceau du commutateur de détection de frein à main du véhicule.Par mesure de sécurité, connecter le câble du détecteur de stationnement. Entrée de la commande de direction à distance (Bleu clair/Jaune) Vers la télécommande de directionCâble de capteur de marche arrière (Violet/Blanc)Connectez au faisceau des feux arrières du véhicule lors de l'utilisation de la caméra de vue arrière en option.Connecteur AConnecteur BPour utiliser la fonction de télécommande de direction, vous avez besoin d'un adaptateur de télécommande spécial (non fourni) qui correspond à votre véhicule.Lorsque cette borne n'est pas utilisée, laissez son capuchon en place. B54-4651-0000.indb4B54-4651-0000.indb4 08.2.1911:39:08PM08.2.1911:39:08PMFrançais

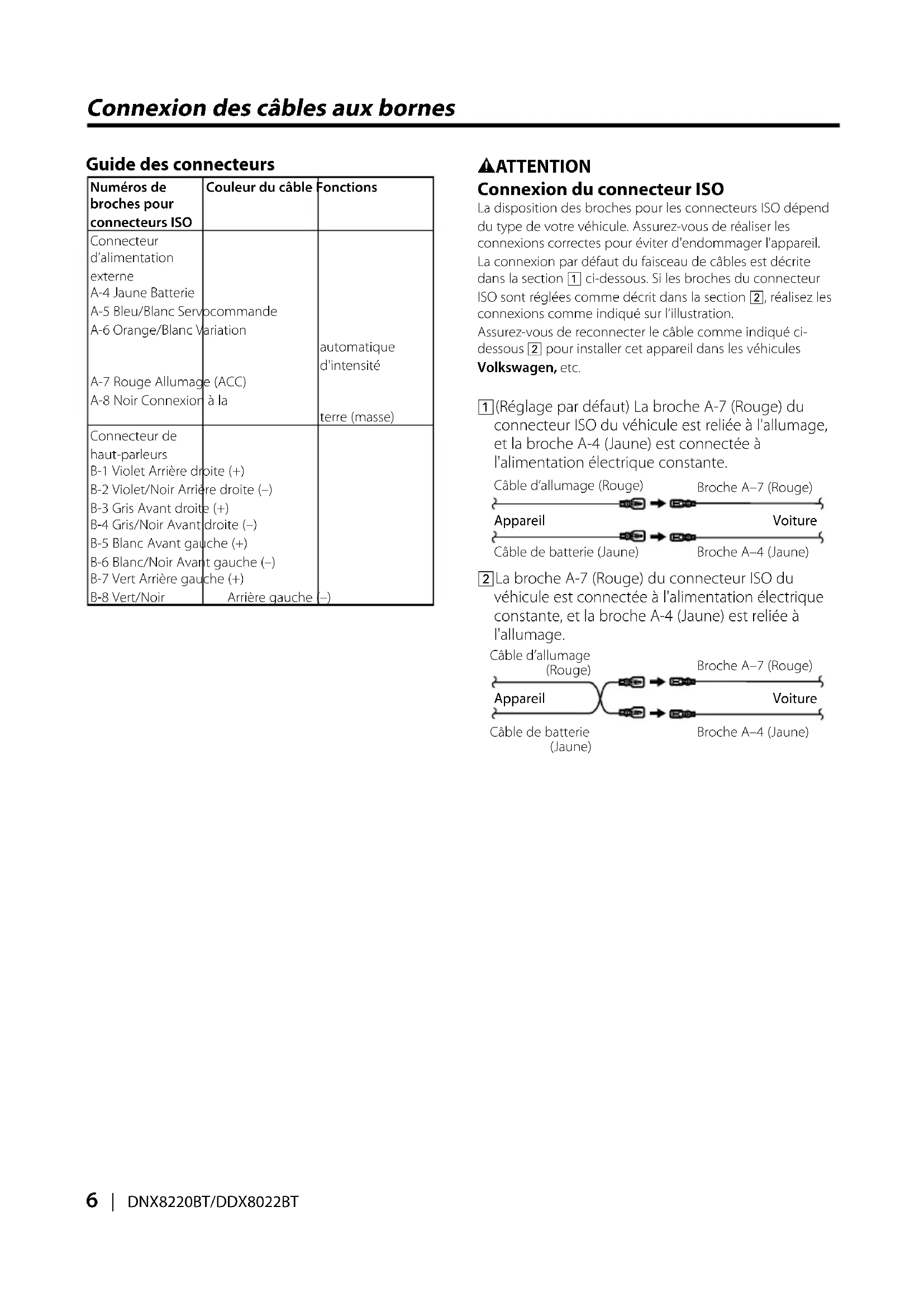

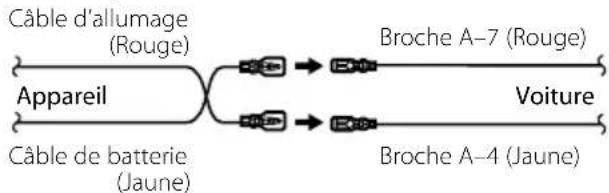

Connexion des câbles aux bornes Guide des connecteurs Numéros de broches pour connecteurs ISOCouleur du câble FonctionsConnecteur d’alimentation externeA-4 Jaune BatterieA-5 Bleu/Blanc ServocommandeA-6 Orange/Blanc Variation automatique d'intensitéA-7 Rouge Allumage (ACC)A-8 Noir Connexion à la terre (masse)Connecteur de haut-parleursB-1 Violet Arrière droite (+)B-2 Violet/Noir Arrière droite (–)B-3 Gris Avant droite (+)B-4 Gris/Noir Avant droite (–)B-5 Blanc Avant gauche (+)B-6 Blanc/Noir Avant gauche (–)B-7 Vert Arrière gauche (+)B-8 Vert/Noir Arrière gauche (–) 2ATTENTION Connexion du connecteur ISO La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez-vous de réaliser les connexions correctes pour éviter d'endommager l'appareil.La connexion par défaut du faisceau de câbles est décrite dans la section 1 ci-dessous. Si les broches du connecteur ISO sont réglées comme décrit dans la section 2, réalisez les connexions comme indiqué sur l’illustration.Assurez-vous de reconnecter le câble comme indiqué ci-dessous 2 pour installer cet appareil dans les véhicules Volkswagen, etc. 1 (Réglage par défaut) La broche A-7 (Rouge) du connecteur ISO du véhicule est reliée à l'allumage, et la broche A-4 (Jaune) est connectée à l'alimentation électrique constante. Appareil VoitureBroche A–7 (Rouge)Broche A–4 (Jaune)Câble d’allumage (Rouge)Câble de batterie (Jaune) 2 La broche A-7 (Rouge) du connecteur ISO du véhicule est connectée à l'alimentation électrique constante, et la broche A-4 (Jaune) est reliée à l'allumage. Appareil VoitureBroche A–7 (Rouge)Broche A–4 (Jaune)Câble d’allumage (Rouge)Câble de batterie (Jaune) B54-4651-0000.indb6B54-4651-0000.indb6 08.2.1911:39:09PM08.2.1911:39:09PMFrançais

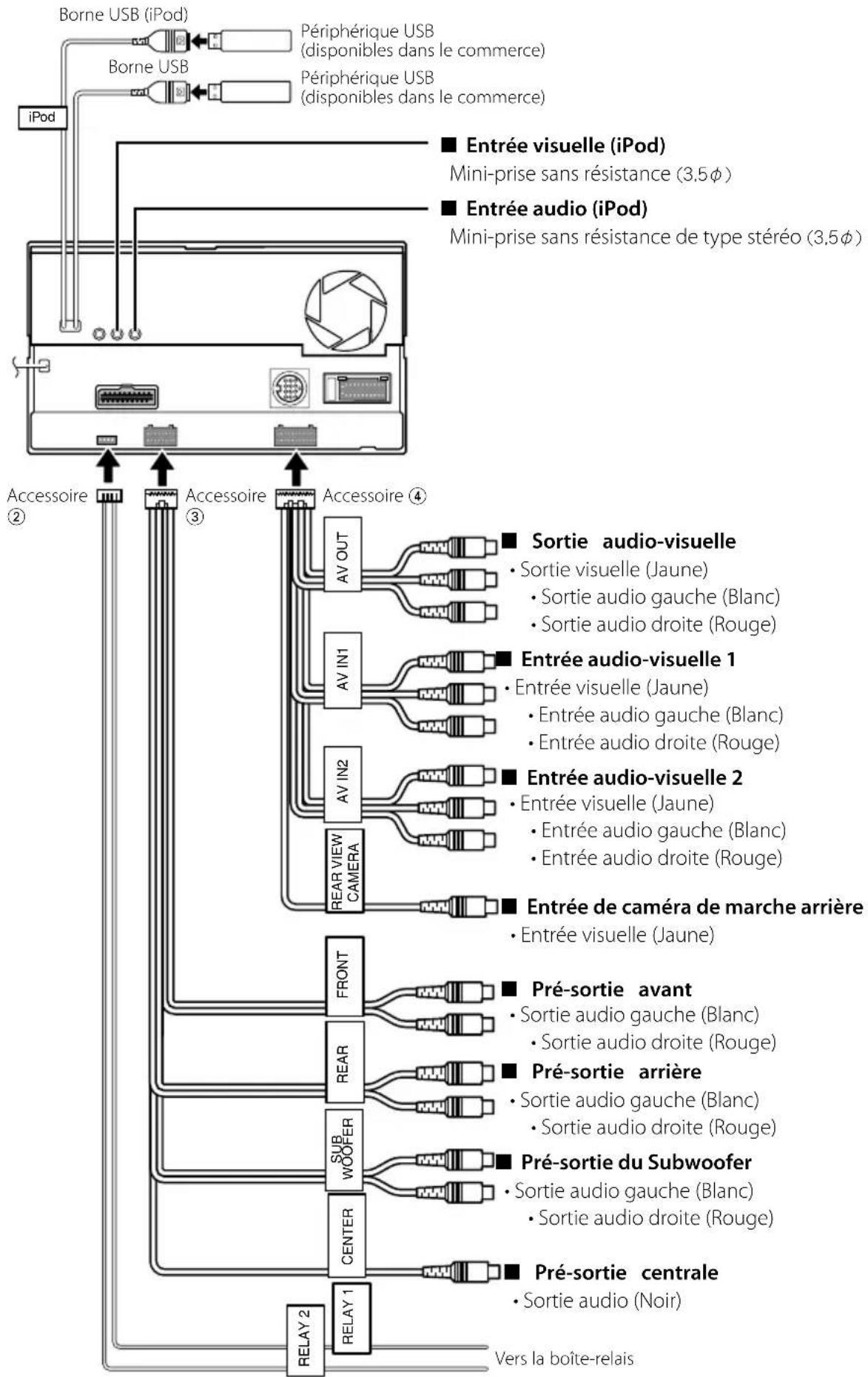

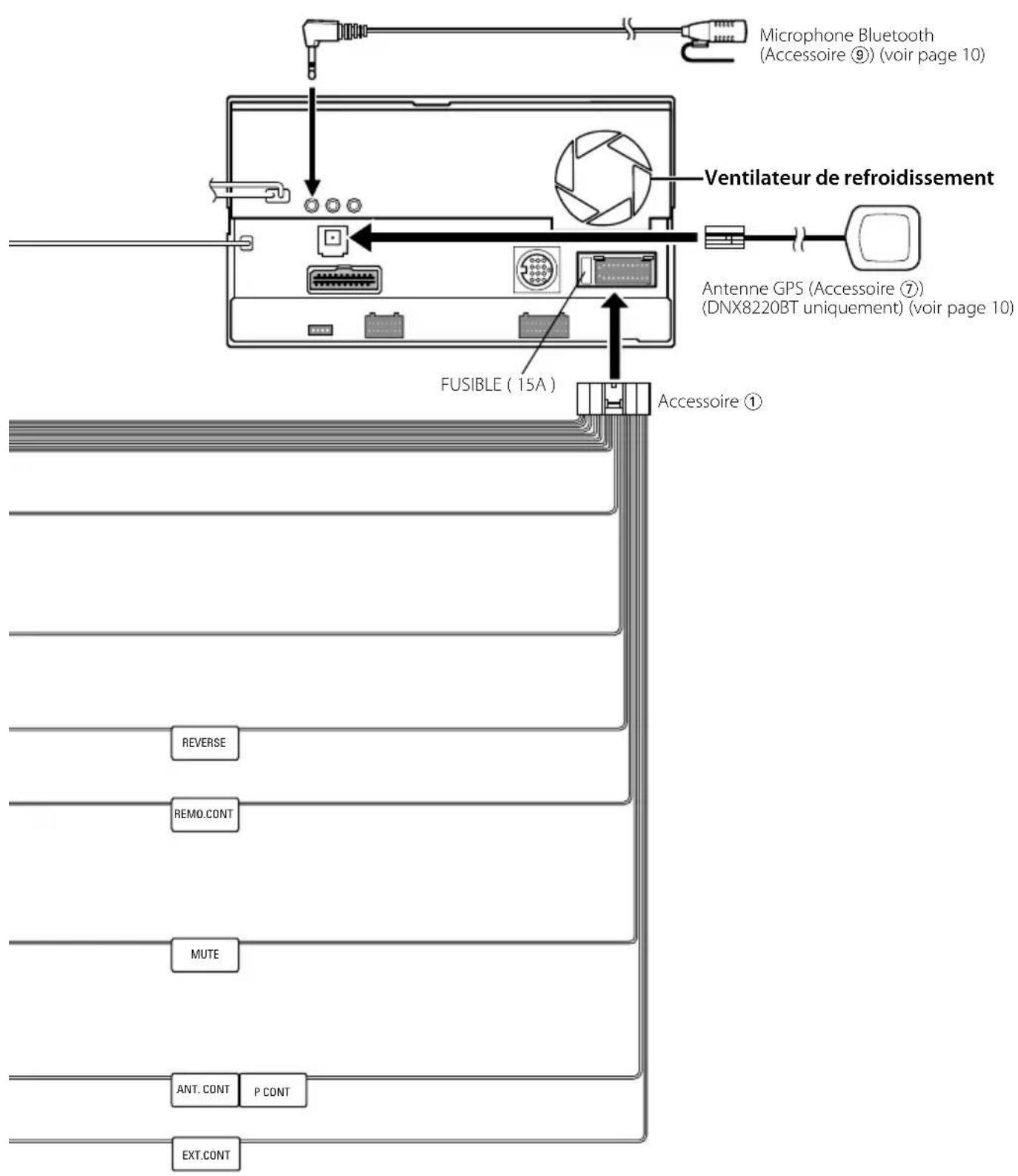

Connexion du système

iPod ■ Pré-sortie avant

• Sortie audio gauche (Blanc)

• Sortie audio droite (Rouge) ■ Pré-sortie arrière

• Sortie audio gauche (Blanc)

• Sortie audio droite (Rouge) ■ Pré-sortie du Subwoofer

• Sortie audio gauche (Blanc)

• Sortie audio droite (Rouge) ■ Entrée de caméra de marche arrière

• Entrée visuelle (Jaune) ■ Entrée audio-visuelle 1

• Entrée visuelle (Jaune)

• Entrée audio gauche (Blanc)

• Entrée audio droite (Rouge) ■ Sortie audio-visuelle

• Sortie visuelle (Jaune)

• Sortie audio gauche (Blanc)

• Sortie audio droite (Rouge) Vers la boîte-relaisAccessoire

■ Entrée visuelle (iPod) Mini-prise sans résistance (3,5φ) ■ Entrée audio (iPod) Mini-prise sans résistance de type stéréo (3,5φ) Accessoire Accessoire 4 ■ Entrée audio-visuelle 2

• Entrée visuelle (Jaune)

• Entrée audio gauche (Blanc)

• Entrée audio droite (Rouge) ■ Pré-sortie centrale

• Sortie audio (Noir) Borne USB (iPod)Périphérique USB (disponibles dans le commerce)Borne USBPériphérique USB (disponibles dans le commerce) B54-4651-0000.indb7B54-4651-0000.indb7 08.2.1911:39:09PM08.2.1911:39:09PM8

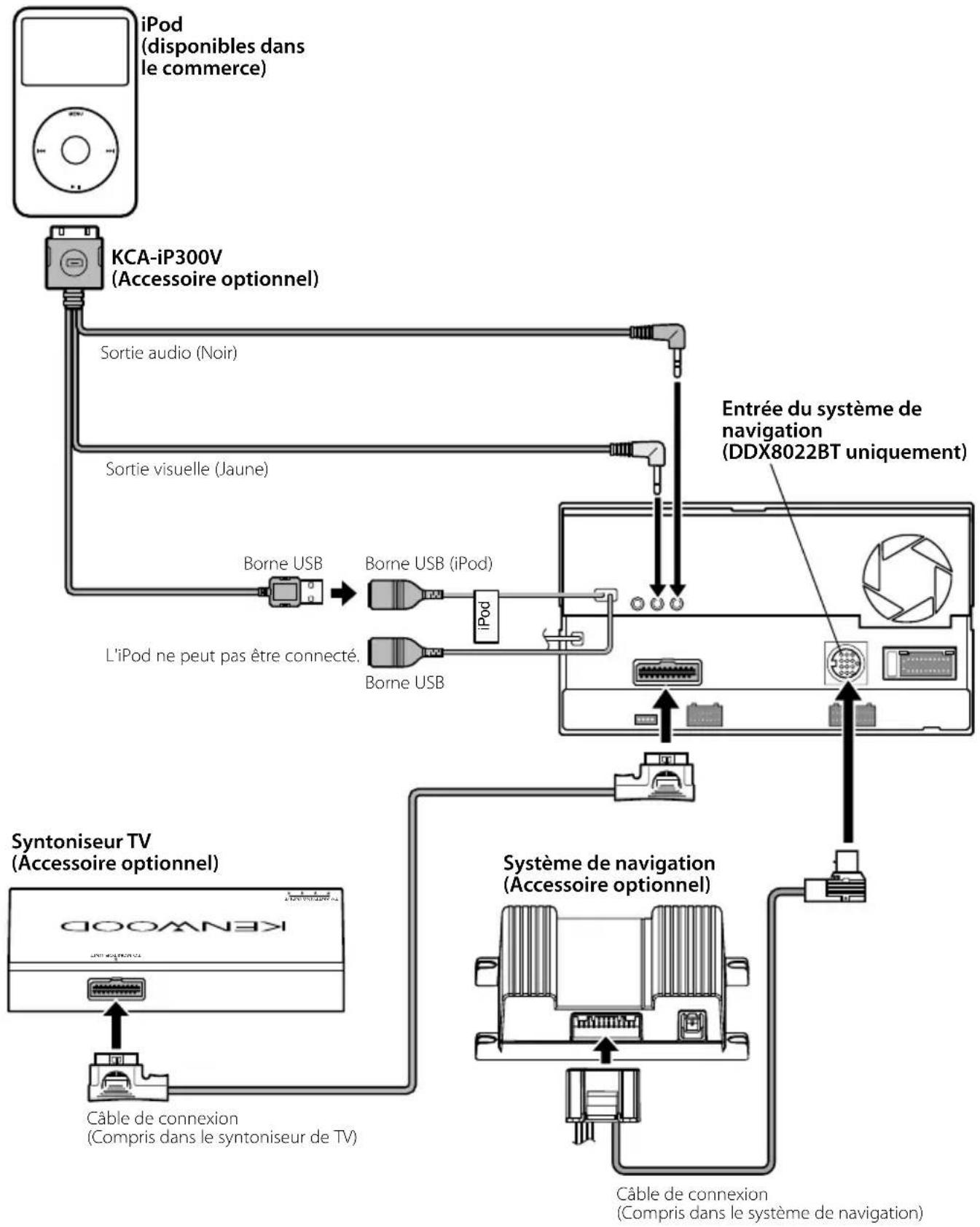

Connexion d'accessoires optionnels

TV ANTENNA INPUTTO MONITOR UNIT

iPod Entrée du système de navigation (DDX8022BT uniquement) KCA-iP300V (Accessoire optionnel) iPod (disponibles dans le commerce) Sortie audio (Noir)Sortie visuelle (Jaune) Système de navigation (Accessoire optionnel) Câble de connexion (Compris dans le système de navigation) Syntoniseur TV (Accessoire optionnel) Câble de connexion (Compris dans le syntoniseur de TV)Borne USB (iPod)Borne USBBorne USB L'iPod ne peut pas être connecté. B54-4651-0000.indb8B54-4651-0000.indb8 08.2.1911:39:10PM08.2.1911:39:10PMFrançais

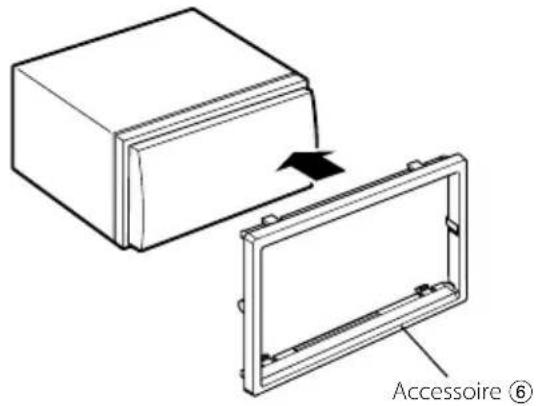

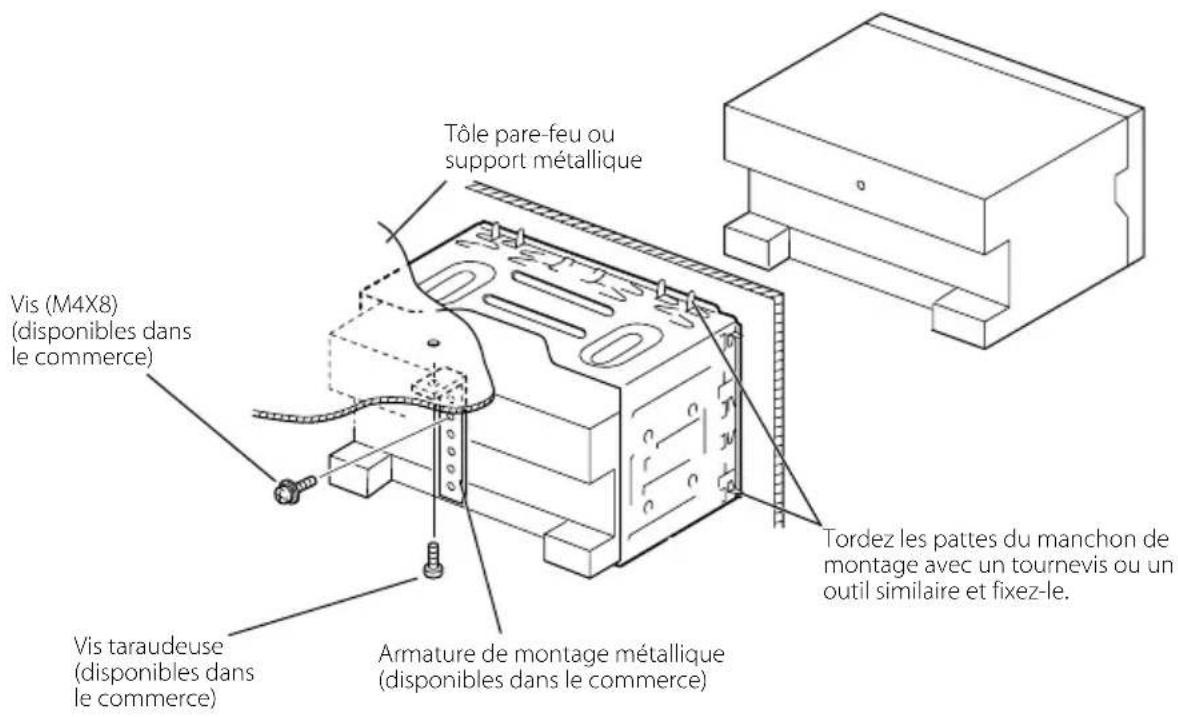

Installation pour unité moniteur/lecteur Installation de l'écusson Accessoire 6Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.Armature de montage métallique (disponibles dans le commerce)Vis taraudeuse (disponibles dans le commerce)Vis (M4X8)(disponibles dans le commerce)Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).Tôle pare-feu ou support métallique

1. Attachez l'accessoire 6 à l'unité.

B54-4651-0000.indb9B54-4651-0000.indb9 08.2.1911:39:11PM08.2.1911:39:11PM10

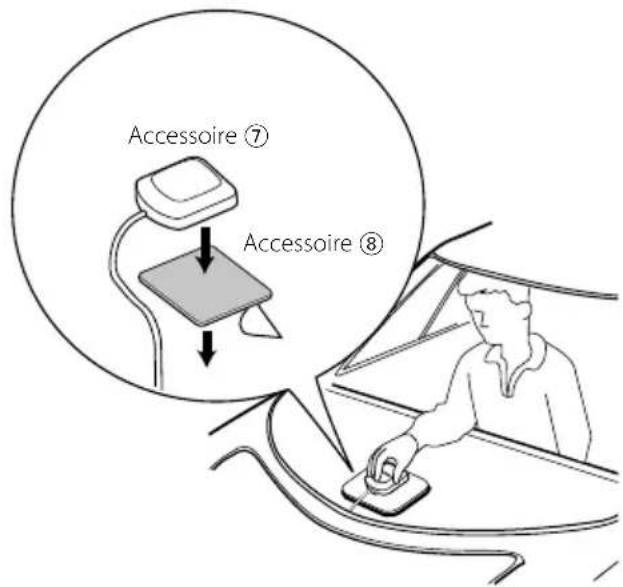

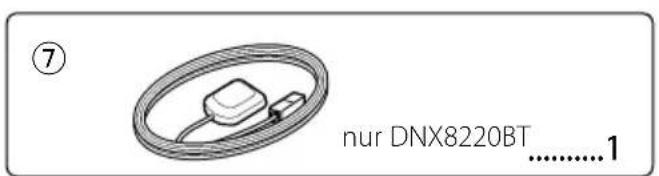

Installation de l'antenne GPS (DNX8220BT uniquement) L'antenne GPS s'installe à l'intérieur du véhicule. Elle doit être installée aussi horizontalement que possible pour faciliter la réception des signaux satellite GPS.Pour monter l'antenne GPS à l'intérieur du véhicule:1. Nettoyez le tableau de bord ou autre surface.2. Décoller la protection qui recouvre l'adhésif en bas de la plaque de métal (Accessoire 8).3. Appuyez fermement sur la plaque de métal (Accessoire 8) en l'appliquant sur le tableau de bord ou autre surface de montage. Vous pouvez courber la plaque de métal (Accessoire 8) pour l'adapter à une surface concave, si nécessaire.4. Placez l'antenne GPS (Accessoire 7) au dessus de la plaque de métal (Accessoire 8).Accessoire 7Accessoire 8

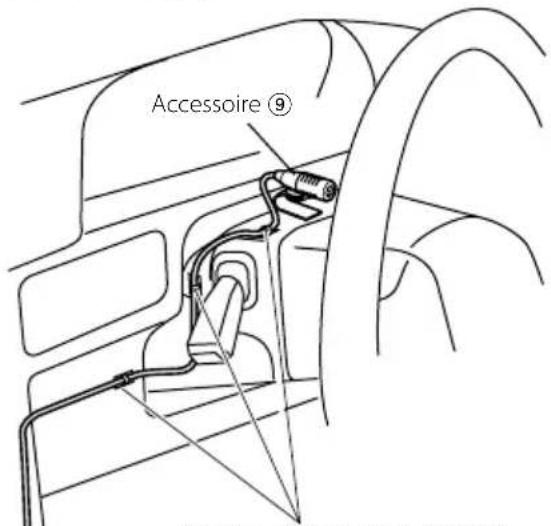

• Selon le type de véhicule, la réception des signaux GPS peut ne pas être possible lorsqu'installé à l'intérieur.• L'antenne GPS doit être installée à un endroit éloigné d'au moins 30 cm (12 pouces) de tout téléphone portable ou autre antenne de transmission. Les signaux du satellite GPS pourraient être affectés par ces types de communication.• Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance.1. Vérifiez de l'emplacement de l'installation du microphone (Accessoire 9).2. Retirez la graisse et autres saletés de la surface d'installation.3. Installez le microphone. 4. Reliez le câble du microphone au boîtier mains libres en le fixant en plusieurs points à l'aide d'adhésifs ou autres.Fixez un câble avec un élément adhésif courant.Détachez la pellicule papier du ruban adhésif double-face pour fixer à l'endroit indiqué ci-dessus.Ajustez l'orientation du microphone vers le chauffeur.Accessoire 9 Installation du microphone Installez le microphone le plus loin possible du téléphone portable. B54-4651-0000.indb10B54-4651-0000.indb10 08.2.1911:39:11PM08.2.1911:39:11PMFrançais

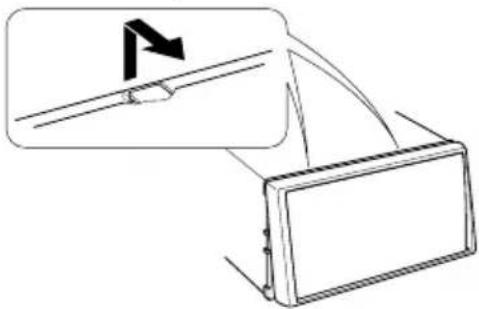

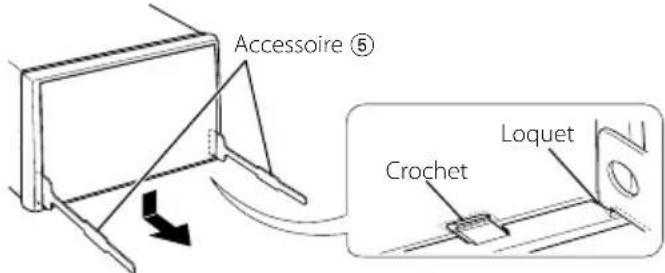

Pour enlever le cadre en caoutchouc dur (écusson) 1. Engagez les loquets de l'outil de démontage 5 et enlever les deux crochets situés sur le niveau inférieur.Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration.Accessoire 5CrochetLoquet

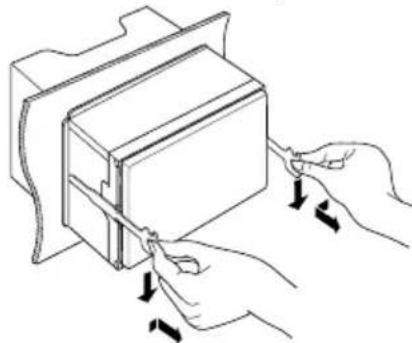

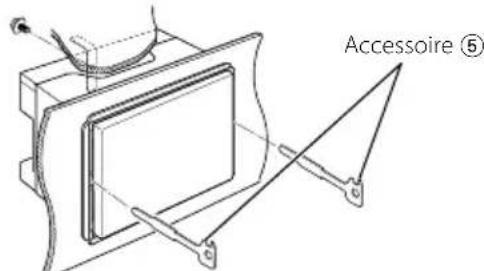

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.2. Quand la partie inférieure est retirée, retirez les deux crochets supérieurs. Pour enlever l'unité 1. Retirez le cadre en ébonite en suivant la procédure de démontage de la section <Pour enlever le cadre en caoutchouc dur>.2. Retirez la vis à tête hexagonale avec la rondelle intégrale (M4 × 8) sur le panneau arrière.3. Insérez les deux outils de démontage 5 profondément dans les fentes de chaque côté comme indiqué.Accessoire 54. Baissez les outils de démontage vers le bas et tirez l’appareil à moitié en faisant pression vers l’intérieur.

• Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.5. Sortez l’appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber. Pour enlever l'unité moniteur/lecteur B54-4651-0000.indb11B54-4651-0000.indb11 08.2.1911:39:12PM08.2.1911:39:12PM12
