Type de produit	Débroussailleuse thermique avec démarreur électrique
Marque	RYOBI
Modèle	RBC30SBT
Cylindrée du moteur	30 cm³
Largeur de coupe	457 mm (18 pouces)
Diamètre du fil de coupe	2,41 mm
Diamètre de la lame Tri-Arc	200 mm
Tension de la batterie	12 V (pour démarreur électrique)
Poids (sans carburant, avec tête à fil)	7,4 kg
Capacité du réservoir d'essence	415 cm³
Puissance moteur max (selon ISO8893)	0,70 kW
Vitesse de rotation max de la tête	10 000 tr/min
Régime moteur à vide	12 000 tr/min
Régime de ralenti	2 800 - 3 800 tr/min
Niveau de pression sonore	90 dB(A)
Niveau de puissance sonore	110 dB(A)
Alimentation moteur	Mélange essence/huile 2 temps (50:1)
Système de coupe	Fil de coupe (diam. 2,41 mm) ou lame Tri-Arc
Démarrage	Électrique (batterie 12 V) ou manuel (lanceur)
Équipements inclus	Bandoulière, déflecteur d'herbe, chargeur de batterie, tête à fil, lame Tri-Arc
Entretien courant	Filtre à air, bougie (Champion RCJ-6Y ou NGK BPMR7A), pare-étincelles
Garantie	24 mois (usage domestique)

FOIRE AUX QUESTIONS - RBC30SBT RYOBI

Comment démarrer la débroussailleuse RBC30SBT ?

Pour démarrer à froid : placez le levier de starter sur START, pressez la poire d'amorçage 7 fois, puis activez le contacteur de sécurité et le contacteur d'allumage en position 3 (démarrage électrique) ou tirez sur le lanceur. Une fois moteur démarré, relâchez les contacteurs et attendez 6 à 10 secondes avant d'accélérer. Pour un démarrage à chaud, pas besoin de starter.

Quel mélange essence/huile utiliser ?

Utilisez un mélange à 2% d'huile (50:1) : par exemple, 100 ml d'huile 2 temps de haute qualité pour 5 litres d'essence sans plomb (indice d'octane ≥ 91). Ne préparez pas plus de 30 jours de carburant.

Comment remplacer le fil de coupe ?

Arrêtez le moteur et débranchez l'antiparasite. Retirez la tête de coupe, insérez deux longueurs de fil de 28 cm dans les fentes latérales, poussez jusqu'à ce qu'ils dépassent de 2,5 cm par le haut, puis remontez la tête.

Puis-je utiliser une lame autre que la Tri-Arc ?

Non, n'utilisez que la lame Tri-Arc fournie par le fabricant. L'utilisation d'une autre lame (scie circulaire, etc.) est dangereuse et peut causer des blessures graves.

Comment recharger la batterie 12 V ?

Branchez le chargeur sur secteur (230 V), insérez la batterie en alignant les languettes. La LED rouge indique la charge normale (3 heures ou moins). Si les LED rouge et orange sont allumées, la batterie est très déchargée et nécessite 6 heures ou plus.

Que faire si la tête de coupe tourne au ralenti ?

C'est anormal et dangereux. Tournez la vis de ralenti dans le sens inverse des aiguilles pour réduire le régime. Si le problème persiste, arrêtez l'utilisation et contactez un service agréé.

Quelle bougie utiliser et comment l'entretenir ?

Utilisez une bougie Champion RCJ-6Y ou NGK BPMR7A avec un écartement de 0,635 mm. Nettoyez ou remplacez-la une fois par an. Vérifiez régulièrement l'état de l'électrode.

La batterie ne se recharge pas, que faire ?

Vérifiez que le chargeur est branché et que la batterie est bien insérée. Si après 30 minutes la LED orange reste allumée, la batterie ou le chargeur est défectueux. Rapportez-les à un centre agréé.

Comment ranger la débroussailleuse pour l'hiver ?

Videz le réservoir d'essence, faites tourner le moteur jusqu'à arrêt. Nettoyez l'appareil, rangez-le dans un endroit sec et ventilé, hors de portée des enfants. Retirez la batterie et stockez-la séparément.

Où trouver des pièces détachées pour le RBC30SBT ?

Contactez un centre de service agréé Ryobi. Utilisez uniquement des pièces d'origine pour garantir la sécurité et les performances. La liste des centres est disponible sur le site Ryobi.

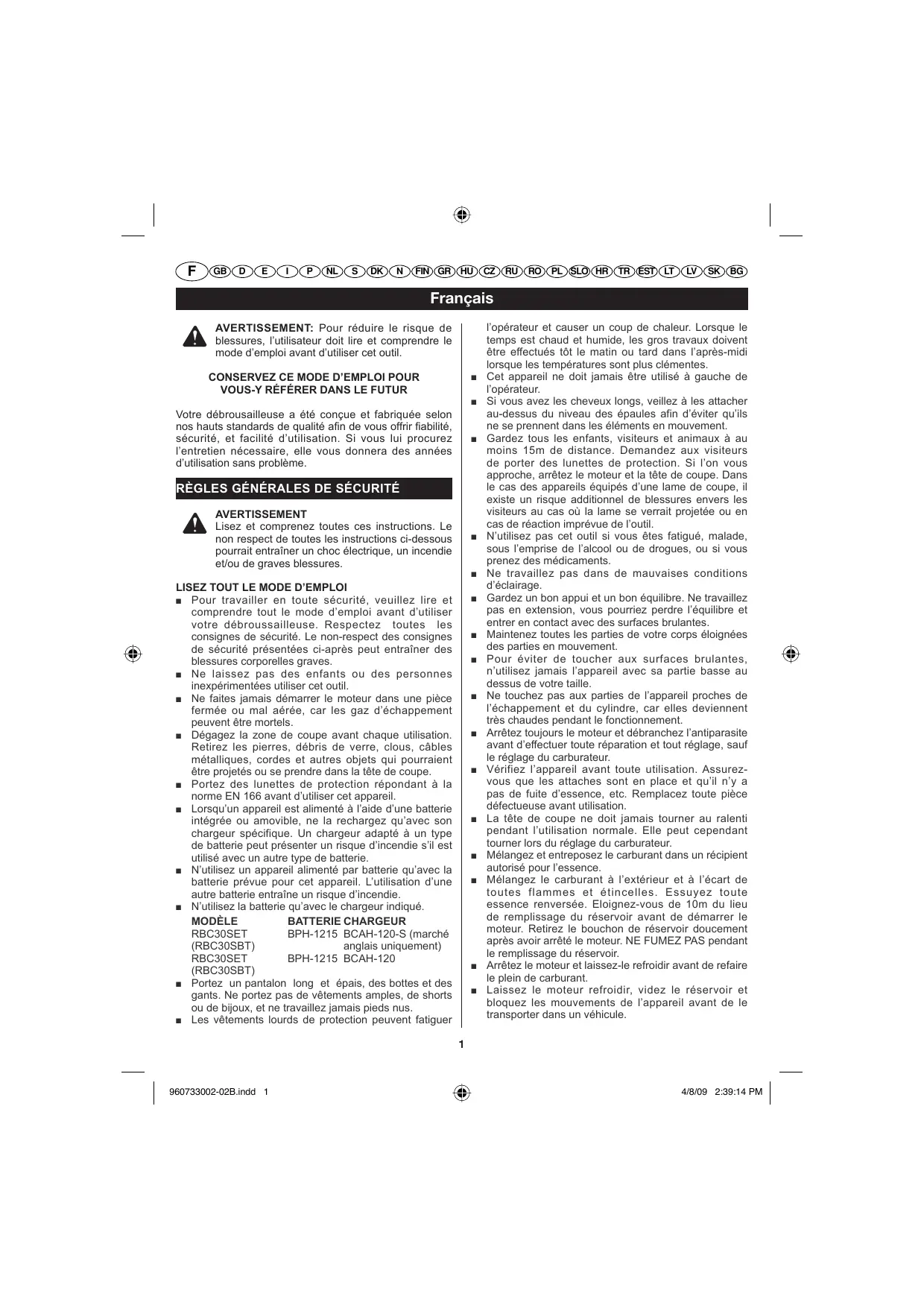

MODE D'EMPLOI RBC30SBT RYOBI

AVERTISSEMENT: Pour réduire le risque de blessures, l'utilisateur doit lire et comprendre le mode d'emploi avant d'utiliser cet outil.

Conservez ce mode d'emploi pour vous-y référer dans le FUTUR

Votre débroussailleuse a été conçue et fabriquée selon nos hauts standards de qualité afin de vous offrir fiabilité, sécurité, et facilité d'utilisation. Si vous lui procurez l'entretien nécessaire, elle vous donnera des années d'utilisation sans problème.

Avertissement

Lisez et comprenez toutes ces instructions. Le non-respect de toutes les instructions ci-dessous pourrait entraîner un choc électrique, un incendie et/ou de graves blessures.

LISEZ tout le mode d'emploi

Pour travailler en toute sécurité, veuillez lire et comprendre tout le mode d'emploi avant d'utiliser votre débroussailleuse. Respectez toutes les consignes de sécurité. Le non-respect des consignes de sécurité mentionnées ci-après peut entraîner des blessures corporelles graves. - Ne laissez pas des enfants ou des personnes inexpérimentées utiliser cet outil. - Ne faites jamais démarrer le moteur dans une pièce fermée ou mal aérée, car les gaz d'échappement peuvent être mortels. Dégagez la zone de coupe avant chaque utilisation. Retirez les pierres, débris de verre, clous, câbles métalliques, cordes et autres objets qui pourraient être projetés ou se prendre dans la tête de coupe. - Portez des lunettes de protection répondant à la norme EN 166 avant d'utiliser cet appareil. Lorsqu'un appareil est alimenté à l'aide d'une batterie intégrée ou amovible, ne la rechargez qu'avec son chargeur spécifique. Un chargeur adapté à un type de batterie peut présenter un risque d'incendie s'il est utilisé avec un autre type de batterie. N'utilisez un appareil alimenté par batterie qu'avec la batterie prévue pour cet appareil. L'utilisation d'une autre batterie entraîne un risque d'incendie. N'utilisez la batterie qu'avec le chargeur indiqué.

RBC30SET

(RBC30SBT)

RBC30SET

(RBC30SBT) Portez un pantalon long et écais, des bottes et des gants. Ne portez pas de vêtements amples, de shorts ou de bijoux, et ne travailliez jamais pieds nus. Les vêtements lourds de protection peuvent fatiguer

l'opérateur et cause une coup de chaleur. Lorsque le temps est chaud et humide, les gros travaux doivent être effectués soit le matin ou tard dans l'après-midi lorsque les températures sont plus clémentes.

Cet appeareil ne doit jamais etre utilise a gauche de I'opérateur. Si vous avez les cheveux longs, veillez à les attacher au-dessus du niveau des épaules afin d'éviter qu'ils ne se prenrent dans les éléments en mouvement. - Gardez tous les enfants, visiteurs et animaux à au moins 15m de distance. Demandez aux visiteurs de porter des lunettes de protection. Si l'on vous approche, arrêtez le moteur et la tête de coupe. Dans le cas des apparciels équipés d'une lame de coupe, il existe un risque additionnel de blessures envers les visiteurs au cas où la lame se verrait projetée ou en cas de réaction imprévue de l'outil. N'utilissez pas cet outil si vous estes fatigué, malade, sous l'emprise de I'alcool ou de drogues, ou si vous prenez des medicaments. Ne travailliez pas dans de mauvaises conditions d'éclairage. - Gardez un bon appui et un bon équilibre. Ne travailliez pas en extension, vous pourriè perdre l'équilibre et entre en contact avec des surfaces brulantes. - Maintenez toutes les parties de votre corps éloignées des parties en mouvement. Pour éviter de toucher aux surfaces brulantes, n'utilise jamais l'appareil avec sa partie basse au dessus de votre talie. Ne touche pas aux parties de l'appareil proches de I'échéppement et du cylindre, car elles deviennent très chaudes pendant le fonctionnement. - Arretez toujours le moteur et débranchez l'antiparasite avant d'effectuer toute réparation et tout réglage, sauf le réglage du carburateur. Vérifiez l'appareil avant toute utilisation. Assurez-vous que les attaches sont en place et qu'il n'y a pas de fuite d'essence, etc. Remplacez toute piece défectuese avant utilisation. La tête de coupe ne doit jamais tourner au ralenti pendant l'utilisation normale. Elle peut cependant tourner lors du réglage du carburateur. - Mélangez et entreprises le carburant dans un récipient autorisé pour l'essence. - Mélangez le carburant à l'extérieur et à l'écart de toutes flammes et étincelles. Essuyez toute essence renversée. Éloignez-vous de 10m du lieu de replissage du réservoir avant de démarrer le moteur. Retirez le bouchon de réservoir doucement après avoir arrêté le moteur. NE FUMEZ PAS pendant le replissage du réservoir. - Arretez le moteur et laissez-le refroidir avant de refaire le plein de carburant. Laissez le moteur refroidir, videz le réserve et bloquez les mouvements de l'appareil avant de le transporter dans un vehicule.

• Portez des équipements de protection et respectez toutes les consignes de sécurité. Pour les appareils coupés d'un embrayage, assurez-vous que les éléments de coupe s'arrêtent lorsque le moteur est au ralenti. Attendez que les éléments de coupe s'arrêtent après avoir coupé le moteur avant de poser l'appareil.

Règles particulières de sécurité

• À l'arrêt du moteur, laissez tourner la lame dans de l'herbe épaisse ou grasse jusqu'à ce qu'elle s'arrête. N'utilisez pas la débroussailluse si le protège-lame n'est pas solidement fixé en place et en bon état. Utilisez des gants neufs lorsque vous installez ou mettez en place une lame.
• Arrêtez toujours le moteur et débranchez l'antiparasite avant de tenter de déboucher la lame ou avant de retirer ou installer la lame. Ne tentez pas de toucher ou de stopper la lame lorsqu'elle est en rotation.
• Une lame qui continue de tourner sur sa lancée une fois le moteur arrêté ou l'accélérateur relâché est susceptible de causer des blessures. Continuez de contrôler la débroussailleuse jusqu'à ce que la lame s'arrête.
• Remplacez toute lame endommagée. Assurez-vous que la lame est toujours correctement mise en place et bien serrée avant chaque utilisation.
• Ne remplacez la lame que par le modèle TRI-ARC prévu pour cette débroussailluse. N'utilisez aucune autre lame. La lame TRI-ARC ne convient que pour la coupe d'herbe grasse et de la vigne. Ne l'utilisez pour aucun autre usage. N'utilisez jamais la lame TRI-ARC pour couper des buissons.
• Faites très attention lorsque vous utilisez la lame de cette débroussaillée. Un retour de lame est la réaction qui peut se produire lorsque la lame en rotation entre en contact avec tout élément qu'elle ne peut pas couper. Ce contact peut causer l'arrêt de la lame l'espace d'un instant et brusquement "propulser" la débroussaillée à l'opposé de l'élément rencontré. Cette réaction peut s'avérer violente et entraîner une perte de contrôle. Un retour peut se produire sans prévenir si la lame s'accroche, se bloque ou est contrainte. Ceci a plus de chance d'arriver dans les zones où il est difficile de voir ce que l'on est en train de couper. Pour une plus grande facilité de coupe dans des conditions de sécurité, progressez dans l'herbe à couper d'un mouvement de droite à gauche. En cas de contact inattendu avec un objet ou un morceau de bois, la réaction de rebond de la lame pourrait en être minimisée. Ne coupez rien qui mesure plus de 13mm de diamètre. Utilisez toujours la bandoulière pendant la coupe.

et reglez-la à une longueur comfortable. Tenez la débroussailleuse fermement des deux mains lorsque vous l'utilisez. Eloignez la lame de votre corps et gardez-la plus basse que vos hanches. N'utilisez jamais la débroussailleuse avec la lame à une hauteur supérieure à 60 cm du sol.

Couvre la lame avec sa protection avant de ranger la débroussailleuse ou de la transporter. Retireze la protection avant d'utiliser la débroussailleuse. Si vous ne retirez pas la protection, elle pourrait être projetée lors de la mise en rotation de la lame. Vérifiez l'appareil avant toute utilisation. Assurez-vous que les attaches sont en place et qu'il n'y a pas deuite d'essence. - Remplacez la lame de coupe si elle est fendue, ébréchée ou endommagée de chaque façon. Assurez-vous que la lame est bien en place et bien fixée. De graves blessures pourrait être occasionnées si ce n'était pas le cas. Assurez-vous que toutes les protections, toutes les attaches, tous les déflecteurs et toutes les poignées sont bien en place et bien serrés. N'utilise que des lames de remplacement provenant du fabricant. N'utiliseaucun autre accessoire de coupe. L'adaptation d'une lame ou d'une tete de coupe d'une autre marque sur cette débroussailleuse peut entraîner de graves blessures. Par exemple, n'utilise jamais del fil de coupe qui pourrait se briser et se transformer en un dangereux projectile. N'utilise jamais la débroussailleuse sans que le carter de protection soit en place et en bon état. - Ne mettez pas les outils alimentés par batterie ou leur batterie près du feu ou d'une source de chaleur. Vous réduirez ainsi les risques d'explosion et de blessures. - Arrétez toujours le moteur avant de refaire le plein. Ne rajoutez jamais d'essence dans le réservoir d'un appeareil en fonctionnement ou dont le moteur est chaud. Eloignez-vous d'au moins 10m du lieu de replissage avant de démarrer le moteur. Essuyez toute essence repandue. NE FUMEZ PAS. Le non respect de cet averissement peut entraîner de graves blessures. Ne laisses-z pas tomber la batterie, ne I'ecrasez pas et ne I'endommagez pas. N'utilisez pas une batterie ou un chargeur qui seraient tombes ou qui auraient reçu un coup séveré. Une batterie endommagée risque d'exploser. Jetez immeditement de façon appropriée une batterie qui est tombée ou qui est endommagée. - Les batteries peuvent exploser en présence d'une source de flammé, telle qu'une veilée. Pour réduire le risque de sériesses blessures, n'utilise jamais de produit sans fil en présence d'une flammé nue. Une batterie qui explode peut répandre des débris et des produits chimiques. En cas d'exposition à ces produits, rincez immidiatement à grande eau. Ne chargez pas un outil sans fil en un lieu mouillé ou humide. Vous réduirez ainsi les risques de chic

electrique.

Pour de meilleurs résultats, votre batterie doit toujours être rechargée en un lieu où la température ambiente se situe entre 0°C et 38°C. Pour réduire le risque de blessures graves, ne stockez pas la batterie à l'extérieur ou dans un véhicule. Sous des températures ou des conditions d'usage extrêmes, une batterie est susceptible de couler. Si

votre peau entre en contact avec ce liquide, lavez-la immédiatement au savon et à l'eau, puis neutralisez-la avec du jus de citron ou du vinaigre. Si le liquide entre en contact avec vos yeux, rincez-les à l'eau claire pendant au moins 10 minutes et contactez un médecin. Le respect de cette règle réduit les risques de blessures graves.

Symboles

Certains des symboles ci-après peuvent figurer sur votre outil. Apprenez à les reconnaître et mémorisez leur signification. Une interprétation correcte de ces symboles vous permettra d'utiliser votre outil avec plus de sécurité et de manière adéquate.

SYMBOLE	NOM	SIGNIFICATION
V	Volts	Tension
A	Ampères	Courant
Hz	Hertz	Fréquence (cycles par seconde)
W	Watt	Puissance
min	Minutes	Temps
~	Courant alternatif	Type de courant
---	Courant continu	Type de courant
n0	Vitesse à vide	Vitesse de rotation à vide
	Outil de classe II	Fabrication à double isolation
.../min	Par minute	Tours, coups, vitesse de surface, oscillations etc., par minute
	Alerte de conditions humides	Ne pas exposer à la pluie et ne pas utiliser dans des lieux humides.
	Alerte de sécurité	Précautions impliquant votre sécurité
	Lisez le mode d'emploi	Pour réduire le risque de blessures, l'utiliseur doit dire et comprendre le mode d'emploi de cet apparueil avant de l'utiliser.
	Portez une protection auditive et oculaire	Portez une protection oculaire à la norme EN166 ainsi qu'une protection auditive.
	Eloignez les visiteurs	Les visiteurs doivent se couver à au moins 10m.
	Ricochet	Les objets projétés peuvent ricocher et provoquer de graves blessures ou créé des dommages matériels.
	Lame Tri-Arc	Une lame de type Tri-Arc doit être utilisée avec cette débroussailléeuse et convient à la coupe d'herbe grassse et de vigne.

	Ne pas utiliser de lame équipée de dents	Cette débroussailleuse n'est pas prévue pour être utilisée avec une lame équipée de dents telle qu'une lame de scie circulaire.
	Essence et lubrifant	Utilisiez de l'essence sans plomb pour vehicule à moteur d'un indice d'octane [(R + M) / 2] au moins égal à 87. Ce produit est actionné par un moteur 2 temps et nécessite l'emploi d'un mélange essence/huile 2 temps.
	Bottes	Portez des chaussures de sécurité antidérapantes lorsque vous utilisez cet outil.
	Gants	Portez des gants de travail épais avec une adhésion maximale.
	Interrupteur	Interrupteur Marche / Arrêt I = marche O = arrêt
CE		Cet outil est conforme à l'ensemble des normes réglementaires du pays de l'UE où il a été achété

Les signaux et mots suivants sont destinés à expliquer le niveau de risque associé à ce produit.

SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER:	Situation potentiellément dangereuse qui, si l'on n'y prend garde, peut entraîner la mort ou des blessures graves.
	AVERTISSEMENT:	Situation potentiellément dangereuse qui, si l'on n'y prend garde, peut entraîner la mort ou des blessures graves.
	ATTENTION:	Situation potentiellément dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.
	ATTENTION:	(Sans symbole d'alerte de sécurité) Indique une situation pouvant mener à des dommages matériels.

Réparations

Les réparations nécessitent un soin et des connaissances extrêmes et ne doivent être effectuées que par un réparateur qualifié. Nous vous suggérons de retourner votre appareil à réparer à votre CENTRE DE SERVICE AGRÉÉ le plus proche. N'utilisez que des pièces détachées identiques lors d'une réparation.

Avertissement

Afin d'éviter de graves blessures, ne tentez pas d'utiliser ce produit avant d'en avoir bien lu et compris le mode d'emploi. Si vous ne comprendrez pas les avertissements et instructions du mode d'emploi, n'utilisez pas ce produit. Appelez le service clientèle Ryobi pour obtenir de l'aide.

Avertissement

L'utilisation de tout outil motorisé comporte le risque que des objets soient projetés vers vos yeux, ce qui peut entraîner de graves blessures aux yeux. Avant d'utiliser un outil motorisé, portez toujours des lunettes équipées de protections latérales, ou un masque facial complet au besoin. Nous recommandons l'utilisation d'un masque de sécurité à vision large s'il doit être porté par-dessus des lunettes de vue, ou bien de lunettes de protection à écrans latéraux. Portez toujours une protection oculaire répondant à la norme EN 166.

Conservez ce mode d'emploi

Ce produit possède nombreuses caractéristiques en rendant l'utilisation plus agréable.

La plus grande priorité a été donnée à la sécurité, aux performances et à la fiabilité de cet appareil lors de sa conception afin de le rendre facile à utiliser et à entretenir.

1. Bandoulière
2. Lame Tri-arc
3. Arbre d'entraînement
4. Coupleur
5. Sangle de suspension
6. Contacteur d'allumage
7. Verrouillage d'accélérateur
8. Poignée arrête
9. Poire d'amorçage
10. Bouchon d'essence
11. Lanceur
12. Accelerateur
13. Batterie 12Volts
14. Poignée avant
15. Ecrou papillon
16. Carter de protection de la lame
17. Chargeur
18. Contacteur de sécurité
19. Loquet
20. Levier de starter
21. Déflecteur d'herbe
22. Fil de coupe
23. Tête de fil de coupe facile

Figure 2

1. Arbre inférieur
2. Verrouillage
3. Encoche de guide
4. Arbre de tête de puissance (arbre supérieur)
5. Trou de positionnement

Figure 3

29. Trou sur le support d'accessoires recevant le bouton de verrouillage de l'arbre inférieur

1. Support d'accessoires

Figure 4

1. Vis
2. Bride
3. Vis

Figure 5

1. Ensemble de carter d'engrenages
2. Trou de positionnement
3. Platine de montage
4. Clé mixte
5. Tête de coupe à fil Reel easy
6. Boulon

Figure 7

1. LED rouge
2. LED orange

Figure 8

1. Connecteur batterie
2. Batterie 12Volts

Figure 11

1. Lame de taille du fil de coupe

Figure 14A

1. Position marche (run)

Figure 14B

1. Position de départ (start)

Figure 16

1. Protection de lame Tri-arc

Figure 17

1. Vis de régime ralenti

Figure 19

1. Filtre à air
2. Couvercle du filtre à air

Figure 1

1. Bandoulière
2. Lame Tri-arc
3. Arbre d'entraînement
4. Coupleur
5. Sangle de suspension
6. Contacteur d'allumage
7. Verrouillage d'accélérateur
8. Poignée gauche
9. Poire d'amorçage
10. Bouchon d'essence
11. Lanceur
12. Accelerateur
13. Batterie 12Volts
14. Poignée droite
15. Ecrou papillon

1. Carter de protection de la lame
2. Chargeur
3. Contacteur de sécurité
4. Loquet
5. Levier de starter
6. Déflecteur d'herbe
7. Fil de coupe
8. Tête de fil de coupe facile

Figure 2

1. Arbre inférieur
2. Verrouillage
3. Encoche de guide
4. Arbre de tête de puissance (arbre supérieur)
5. Trou de positionnement

Figure 3

29. Trou sur le support d'accessoires recevant le bouton de verrouillage de l'arbre inférieur 30. Support d'accessoires

Figure 4

1. Patte
2. Boulon
3. Vis de blocage

Figure 5

1. Ensemble de carter d'engrenages
2. Trou de positionnement
3. Platine de montage
4. Clé mixte
5. Tête de coupe à fil Reel easy
6. Attache

Figure 7

1. LED rouge
2. LED orange

Figure 8

1. Connecteur batterie
2. Batterie 12Volts

Figure 11

1. Lame de taille du fil de coupe

Figure 14

1. Position marche (run)
2. Position démarrage (start)

Figure 16

1. Lame Tri-arc

Figure 17

1. Vis de régime ralenti

Figure 18

1. Loquet

Figure 19

1. Loquet
2. Filtre à air
3. Couvercle du filtre à air

Deballage

Ce produit doit être assemblé

Déballez avec soin le produit et ses accessoires. Assurez-vous que tous les éléments listés sont bien présents. - Inspectez le produit avec soin pour vous assurer qu'aucun dommage n'est apparu durant le transport. Ne jetez pas l'emballage avant d'avoir vérifié et utilisé avec succès l'appareil. Si une quelconque pièce est manquante ou abîmée, remplacez-la avant d'utiliser cette débroussailleuse. Le non-respect de cet avertissement pourrait entraîner de graves blessures.

Avertissement:

Ne tentez pas de modifier cet appareil ou de fabriquer des accessoires non recommandés pour l'utilisation avec ce produit. Toute ALTERATION de la sorte constitue un méusage et peut mener à des blessures graves.

Avertissement:

Pour éviter toute mise en route accidentelle du moteur qui pourrait causer de graves blessures, débranchez toujours l'antiparasite de la bougie et démontez la batterie avant le montage des pièces.

Mise en PLACE de la TETE de COUPE sur le BLOC moteur

Voir Figure 2.

Avertissement:

Ne jamais installer, retirer ou régler aucun accessoire lorsque la tête de coupe est en fonctionnement. Ne pas arrêter le moteur peut entraîner de graves blessures.

La tête de coupe se monte sur l'arbre du bloc moteur à l'aide d'un coupleur.

• Desserrez le bouton du coupleur de l'arbre du bloc moteur et retirez le bouchon de la tête de coupe.
• Appuyez sur le bouton situé sur l'arbre de la tête de coupe. Alignez le bouton avec l'encoche de guidage du coupleur sur le bloc moteur et emboîtez les deux arbres. Faites pivoter l'arbre de la tête de coupe jusqu'à ce que le bouton se verrouille dans son trou de positionnement.

NOTE: Si le bouton ne revient pas complètement dans le trou de positionnement, les arbres ne sont pas bien verrouillés en place. Opérez un léger mouvement de torsion jusqu'à ce que le verrouillage soit correct.

Avertissement:

Assurez-vous que la vis papillon est bien serrée avant d'utiliser l'appareil; vérifiez régulièrement ce serrage pendant l'utilisation pour éviter de graves blessures.

Demontage de la TETE de COUPE

Pour retirer ou changer la tête de coupe:

Desserrez le bouton. Poussez le bouton et faites pivoter les arbres en tirant dessus pour les séparer.

Mise en PLACE du capuchon de suspension

Voir Figure 3.

Vous pouvez accrocher votre tête de coupe de deux façons pour la ranger.

Pour utiliser le capuchon de suspension, enfoncez le bouton et placez le capuchon de suspension sur l'extrémité de l'arbre de la tête de coupe. Faites légèrement tourner le capuchon en avant et en arrière jusqu'à ce que le bouton se verrouille en place. Le trou secondaire de l'arbre de la tête de coupe peut également être utilisé à des fins d'accrochage.

Montage de la poignee avant

Voir Figure 4.

RBC30SET

Retirez le boulon (élément 32), la rondelle, et le boulon de la poignée avant. - Mettez en place la poignée avant sur le côté supérieur de l'arbre de transmission avec la barre de protection du même côté que le lanceur (reportez-vous aux illustrations du mode d'emploi ou de l'emballage). Faites passer les boulons à travers la poignée avant. NOTE: La tête du boulon hexagonal s'insère dans un logement moulé sur un des côtés de la poignée. - Remettez le support en place. - Serrez fermement les vis.

RBC30SBT

NOTE : L'accélérateur doit être monté de façon à être orienté à droite de l'opérateur.

Retirez le boulon (élément 31).

• Mettez la poignée en place dans le collier de serrage situé sur le carter de l'arbre.
• Remettez le boulon en place.
• Réglez la poignée pour offrir le meilleur comportement et le meilleur contrôle à l'opérateur en position droite.
• Serrez l'écrou papillon pour bien bloquer la poignée.

Montage du deflecteur d'herbe

Voir Figure 5.

Montez le déflecteur sur le support de montage ; insérez les quatre vis du dessus du support de montage dans les platines de montage taraudées en les faisant passer à travers le déflecteur. - Serrez fermement les quatre vis à l'aide de la clé Torx fournie.

NOTE: Lors de l'utilisation du fil de coupe, le déflecteur d'herbe doit être fixé au carter de protection de la lame.

Montez le déflecteur d'herbe sur le carter de protection de la lame en mettant les trois pattes de verrouillage dans les trois encoches. Emboitez le carter de protection de la lame et le déflecteur d'herbe ensemble pour les verrouiller en place.

Avertissement

Toujours arrêter le moteur et débrancher l'antiparasite avant toute intervention sur la débrousailleuse telle que le changement de la tête de coupe; le risque de blessures graves en sera ainsi réduit.

Mise en PLACE de la bandoülière

Voir Figure 6.

NOTE: Utilisez toujours la bandoulière lorsque vous travaillez avec la débrousailleuse.

RBC30SET

Suivez ces étapes pour mettre en place la bandoulière.

• Enclenchez le loquet de la lanière dans le support de suspension.
• Ajustez la lanière à une longueur confortable.

RBC30SBT

Suivez ces étapes pour mettre en place la bandoulière.

• Enclenchez le loquet de la lanière dans le support de suspension.
• Ajustez la lanière à une longueur confortable.

Caractéristiques de la débroussailleuse

Cylindrée. 30 cm3

Largeur de Coupe. 18 in / 457mm

Diamètre du Fil de Coupe. 2.41 mm

Diamètre de la lame 200mm

Tension de la Batterie 12 Volts

Poids (sans carburant, tête de coupe ni carter de)

protection). RBC30SET: 6.37 kg

RBC30SBT: 7.07 kg

Poids (sans carburant, avec tête de

coupe à fil). RBC30SET: 6.7 kg

RBC30SBT: 7.4kg

Poids (sans carburant, avec tête de

coupe à lame). RBC30SET: 6.65 kg

RBC30SBT: 7.35 kg

Capacité du Réservoir d'essence 415cm³

Puissance Moteur maxi

(selon ISO8893). 0.70kw

Vitesse de rotation maxi de la

Tête. 10000/min

Régime Moteur (vitesse de rotation) à

la vitesse maximale de rotation de la tête. 12000/min

Régime Moteur (vitesse de rotation) au

ralenti. 2800-3800/min

Consommation d'essence (selon ISO8893) à la

performance maxi du

moteur. 0.48kg/h ou 0.66 L/h

Consommation d'essence caractéristique

(selon ISO8893) à la performance max

du moteur. 640 g/kW.h ou 0.87 L/kW.h

Niveau de vibrations au ralenti et au régime de

fonctionnement (pour le ralenti et à peu régime pour)

les coupe-bordures) mesurés selon la norme de niveau

de vibration 4.2 au ralenti pour les poignées

gauche et droite. 3.3 m/s² et 3.6 m/s²

Niveau de Vibration au ralenti et au régime de

fonctionnement (au ralenti et plein gaz) mesurés selon

4.2 Niveau de Vibration au ralenti sur la poignée avant et

la poignée arrière. 3.5 m/s² et 3.3 m/s²

Amplitude des vibrations pour les poignées

gauche et droite. 3.9 m/s² and 10.5 m/s²

Niveau de Vibration en fonctionnement sur la poignée

avant et la poignée arrière. 14.5 m/s2 et 10.4 m/s2 Niveau de Pression Sonore

(selon EN2791). RBC30SET: 92 dB (A)

RBC30SBT: 90 dB (A)

Niveau de Puissance Sonore

(selon ISO10884). RBC30SET: 112 dB (A)

L'utilisation en toute sécurité de ce produit nécessite de bien comprendre les informations apposées sur l'outil et présentes dans ce mode d'emploi, ainsi que le travail à effectuer. Avant d'utiliser ce produit, familiarisez-vous avec toutes ses fonctionnalités et règles de sécurité.

Le chargeur possède un trou de suspension qui permet de gagner de la place de stockage. Les vis doivent être mises en place avec un écartement de 11.5cm

Demarreur electrique

Cette DÉBROUSSAILLEUSE est équipée d'un démarreur électrique qui peut être utilisé à la place du lanceur.

TETE De COUPE PRO CUT II™

Cette débroussailleuse est livrée avec une tête à fil de coupe supplémentaire.

Deflecteur d'herbe

Cette débroussailléeuse est équipée d'un déflecteur d'herbe qui aide à vous protéger de la projection des débris.

Bandoulière

La débroussailleuse comporte une bandoulière qui aide à la soutenir.

Moteur en position HAUTE

La position haute du moteur améliore l'équilibre et le met à l'abri des débris et poussières de la zone de coupe.

Utilisation

Ne laissez pas l'habitude de la débroussailleuse vous rendre moins prudent. Rappelez-vous qu'il suffit d'une fraction de seconde d'inattention pour que se produisent de graves blessures.

Portez toujours un masque de protection oculaire ou des lunettes avec protections latérales lors de l'utilisation d'un outil électrique. Dans le cas contraire, des objets pourraient être projetés vers vos yeux et provoquer de graves blessures.

Maintenez les visiteurs, en particulier les enfants et les animaux, à une distance d'au moins 15 m de la zone de coupe.

Avertissement:

N'utilise aucune accessoire qui ne soit pas recommandé par le fabricant de ce produit. Il pourrait en résulter de graves blessures.

Avertissement:

Vérifiez qu'il n'y a pas de fuite d'essence. En cas de fuite, réglez le problème avant utilisation afin d'éviter un incendie ou des brûlures.

Manipulez toujours l'essence avec précaution car elle est très inflammable. Remplissez toujours le plein à l'extérieur. N'inhalez pas les vapeurs d'essence.

Ne laissez pas d'huile ou d'essence entrer en contact avec la peau. En cas de contact, lavez immédiatement à grande eau avec du savon.

Ne laissez pas d'huile ou d'essence entrer en contact avec les yeux. En cas de contact, lavez immédiatement vos yeux à l'eau claire. Si l'irritation persiste, contactez immédiatement un médecin.

Nettoyez immédiatement toute essence renversée. Reportez-vous aux instructions de remplissage d'essence du chapitre sur les Règles Spécifiques de Sécurité de ce mode d'emploi pour des informations additionnelles de sécurité.

Melange du carburant

Ce produit fonctionne à l'aide d'un moteur 2-temps et requiert l'utilisation d'un mélange essence/huile 2 temps. Mélangez à l'avance de l'essence sans plomb et de l'huile pour moteurs 2-temps dans un bidon propre prévu pour contenir de l'essence. Ce moteur est garanti pour fonctionner avec de l'essence sans plomb automobile d'un taux d'octane égal ou supérieur à 91.

N'utilisez pas de mélange provenant directement d'une station service, généralement prévu pour être utilisé avec les cyclomoteurs, motos, etc.

Utilisez une huile pour moteurs 2-temps refroidis par air de haute qualité. N'utilisez pas d'huile pour voiture ou d'huile pour moteurs hors-bord.

Mélangez 2% d'huile dans l'essence, ce qui correspond à un taux de mélange de 50:1. Mélangez fortement le carburant lors du premier mélange et avant chaque remplissage.

Mélangez de petites quantités. Ne préparez pas à l'avance plus de carburant que vos besoins pour 30 jours. Il est recommandé d'utiliser une huile 2 temps contenant un stabilisant.

Melange du carburant

Ce produit fonctionne à l'aide d'un moteur 2-temps et requiert l'utilisation d'un mélange essence/huile 2 temps. Mélangez à l'avance de l'essence sans plomb et de l'huile pour moteurs 2-temps dans un bidon propre de 5 litres prévu pour contenir de l'essence. Carburants recommandés : Ce moteur est garanti pour fonctionner avec de l'essence sans plomb pour automobiles.

Mélangez 100ml d'huile 2-temps de haute qualité avec 5L d'essence.

N'utilisez pas d'huile pour automobile ou pour moteurs hors bord.

Ne préparez pas à l'avance plus de carburant que vos besoins pour 30 jours.

HUILE Pour moteur 2-TEMPS de HAUTE qualite

1 litre + 20 ml = 50:1 2 litres + 40 ml = 50:1 3 litres + 60 ml = 50:1 4 litres + 80 ml = 50:1 5 litres + 100 ml = 50:1

Remplissage du reservoir

Nettoyez la surface entourant le bouchon de réservoir pour éviter toute contamination. - Dévissez doucement le bouchon de réservoir et posez-le sur une surface propre. - Versez avec soin le mélange dans le réservoir en évitant d'en renverser. Avant de remettre le bouchon en place, nettoyez et vérifiez le joint. - Remettez immédiatement le bouchon en place et serrez-le à la main. Nettoyez toute essence renversée.

NOTE: Il est normal que le moteur émette de la fumée pendant et après sa première utilisation.

Avertissement:

Arrêtez toujours le moteur avant de refaire le plein. N'ajoutez jamais de carburant dans une machine dont le moteur tourne ou est encore chaud. Éloignez-vous d'au moins 10m de la zone de ravitaillement avant de démarrer le moteur. Ne fumez pas! Si vous ne respectez pas ces consignes, vous vous exposez à de graves blessures.

Carburants oxygenes

Certaines essences sont additionnées d'alcool ou d'un composé éthéré. Ce type de carburant est souvent appelé essence oxygénée. Si vous utilisez ce type de carburant, assurez-vous qu'il soit sans plomb et que son taux d'octane soit suffisant. Avant d'utiliser de l'essence oxygénée, essayez de vérifier sa composition. Voici les pourcentages d'additifs oxygénants approuvés par l'EPA:

Éthanol (alcool éthylique ou alcool de grain) 10% du volume. Vous pouvez utiliser de l'essence contenant jusqu'à 10% en volume d'éthanol. Ce carburant s'appelle parfois "Gasohol". N'utilisez pas d'essence E85.

MTBE (éther methyl-tert-iobutylique) 15% du volume. Vous pouvez utiliser de l'essence contenant jusqu'à 15% en volume de MTBE.

Méthanol (alcool méthylique ou alcool de bois) 5% du volume. Vous pouvez utiliser de l'essence contenant jusqu'à 5% en volume de méthanol à la condition qu'il contienne des solvants CO et des inhibiteurs de corrosion destinés à protéger le circuit d'essence. De l'essence qui contiendrait plus de 5% en volume de méthanol représentait des problèmes de démarrage et/ou de performance. Il y aurait également un risque d'endommagement des parties en plastique, en métal et en caoutchouc du produit ou du circuit d'essence. Si vous rencontrez des problèmes de fonctionnement, essayez de changer de station service ou de marque de carburant.

NOTE: Les dommages et problèmes de performance consécutifs à l'utilisation d'une essence oxygénée contenant un pourcentage d'additifs oxygénants supérieur à ceux mentionnés ci-dessus ne sont pas couverts par la garantie.

Attention:

Si, durant le processus de charge, aucune des LEDs ne s'allume, retirez la batterie du chargeur pour éviter tout dommage. N'insérez AUCUNE autre batterie. Retournez le chargeur et la batterie à votre service après-vente le plus proche pour réparation ou remplacement.

Recharge de la batterie

La batterie de cette débroussailleuse est établie une fois, et la charge ne peut excéder ce chargement. Une nuit de charge avant de l'utiliser.

NOTE: Les batteries n'atteignent pas leur pleine capacité lors de la première charge. Plusieurs cycles de charge (utilisation suivie d'une recharge) sont nécessaires pour atteindre cette pleine capacité.

Ne rechargez la batterie qu'avec l'aide du chargeur fourni (BPH-1215 / 12V Ni-Cd).

Assurez-vous que la tension secteur est bien de: 230V / 240V 50Hz - Branchez le chargeur sur le secteur. - Mettez la batterie en place dans le socle de charge. Alignez la languette de la batterie avec la rainure du socle de charge. (Voir Figure 7.) - Appuyez sur la batterie pour vous assurer que les contacts sont bien établis. La LED d'indication de charge, située sur le socle de charge, s'allumera en rouge si le contact est correctement établi avec la batterie. Ce voyant indique un bon fonctionnement. Il restera allumé jusqu'à ce que la batterie soit retirée ou que le chargeur soit débranché du secteur. - À usage normal, un temps de recharge de 3 heures ou moins est nécessaire pour que la batterie soit totalement chargée. Si les deux LEDs rouge et orange sont allumées, alors la batterie est très ou complètement déchargée, et une recharge compte de 6 heures ou plus est nécessaire.

NOTE: Si le chargeur ne parvient pas à recharger la batterie ou que la LED orange reste allumée après plus de 30 minutes de charge, rapportez votre batterie à un distributeur/agréé Ryobi pour vérification.

La batterie chauffe légèrement pendant la charge. Ceci est normal et n'est pas le symptôme d'un problème. - N'exposez pas le chargeur à des températures extremes. Il fonctionnera mieux à la température ambience d'une pièce. - Une fois la batterie totalement chargée, débranchez le chargeur du secteur et retirez la batterie du socle de charge.

Utilisation de la debrousailleuse

Voir Figure 9.

Avertissement:

Positionnez toujours l'appareil à votre droite pendant l'utilisation. Si vous le positionnez à votre gauche, vous risquez d'entrer en contact avec des surfaces chaudes et de vous brûler.

Avertissement:

Pour éviter de vous brûler sur les surfaces chaudes, n'utilisez jamais l'appareil avec le bas du moteur positionné plus haut que votre taille.

Tenez la débroussailléeuse avec la main droite sur la poignée arrière et la main gauche sur la poignée avant. Maintenez-la fermement des deux mains lorsque vous l'utilisez. La débroussailléeuse doit être tenue dans une position confortable avec la poignée arrière à peu près à la hauteur de vos hanches.

Utilisez toujours la débroussailleuse plein gaz. Coupez

les hautes herbes en commençant par le dessus. Vous éviterez ainsi l'enroulement de l'herbe autour de la tête de coupe, ce qui pourrait occasionner une surchauffe. Si de l'herbe s'enroule autour de la tête de coupe, ARRÊTEZ LE MOTEUR, débranchez l'antiparasite, et retirez l'herbe.

Une coupe prolongée à mi-régime entraînera un écoulement d'huile par l'échappement.

Avertissement:

Maintenez toujours une distance de sécurité entre vous et la tête de coupe de la débroussailleuse. Tout contact avec le carter ou la tête de coupe peut entraîner des brûlures et/ou d'autres graves blessures.

Utilisation de la débroussailleuse

Voir Figures 9 - 10.

RBC30SET

Tenez la débroussailleuse avec votre main droite sur la poignée arrêté et la main gauche sur la poignée en "J". Tenez fermement les poignées tout au long du travail.

La débroussailleuse doit être tenue dans une position confortable avec sa poignée arrêté au niveau de vos hanches.

Gardez un bon équilibre sur vos deux pieds. Positionnez-vous de façon à ne pas être déséquilibré par une éventuelle réaction de rebond de la lame de coupe.

Réglez la longueur de la bandoulière de façon que vous puissiez travailler confortablement et réduire les risques d'entrer en contact avec la lame.

RBC30SBT

Tenez la débroussailléeuse avec votre main droite sur la poignée importante l'accélérateur et votre main gauche sur la poignée gauche. Tenez fermement les poignées tout au long du travail.

La débroussailléeuse doit être tenue dans une position confortable avec sa poignée arrêtée au niveau de vos hanches.

Gardez un bon équilibre sur vos deux pieds. Positionnez-vous de façon à ne pas être déséquilibré par une éventuelle réaction de rebond de la lame de coupe.

Réglez la longueur de la bandoulière de façon que vous puissiez travailler confortablement et réduire les risques d'entrée en contact avec la lame.

REBOND de la LAME

Faites très attention lorsque vous utilisez la lame de cette débroussailleuse. Un retour de lame est la réaction qui

peut se produire lorsque la lame en rotation entre en contact avec tout élément qu'elle ne peut pas couper. Ce contact peut causer l'arrêt de la lame l'espace d'un instant et brusquement "propulser" la débroussailleuse à l'opposé de l'élément rencontré. Cette réaction peut s'avérer violente et entraîner une perte de contrôle. Un retour peut se produire sans prévenir si la lame s'accroche, se bloque ou est contrainte. Ceci a plus de chance d'arriver dans les zones où il est difficile de voir ce que l'on est en train de couper. Pour une plus grande facilité de coupe dans de meilleures conditions de sécurité, progressez dans l'herbe à couper d'un mouvement de droite à gauche. En cas de contact inattendu avec un objet ou un morceau de bois, la réaction de rebond de la lame pourrait en être minimisée.

Avertissement

Pour éviter de vous brûler sur des surfaces chaudes, n'utilisez jamais la débrousailleuse avec le bas du moteur plus haut que vos hanches.

LAME tri-arc®

La lame Tri-Arc® ne convient qu'à la coupe des herbes grasses et épaisses. Lorsque la lame devient émoussée, elle peut être retournée pour augmenter sa durée de vie. N'abandonnez pas la lame Tri-Arc®.

Avertissement

Il convient de faire très attention lors de l'utilisation de lames pour travailler en toute sécurité.

Lisez les instructions de sécurité concernant l'utilisation de la lame en vous reportant aux Règles particulières de Sécurité plus haut dans ce mode d'emploi.

Maintenez toujours la débroussailleuse des deux mains sur chaque cote lorsqu'elles l'utilise. Tenez fermement les deux poignées.

Gardez un bon équilibre sur vos deux pieds.

Positionnez-vous de façon à ne pas être déséquilibré par une éventuelle réaction de rebond de la lame de coupe. Voir Figures 9 - 10.

• Évitez d'entrer en contact avec les surfaces chaudes en maintenant toujours la débroussailleuse éloignée de votre corps. (La bonne position de travail est illustrée 9.)
• Conservez la débroussailleuse inclinée vers la surface à couper, ce qui correspond à la meilleure position de coupe. La coupe s'effectue lorsque la débroussailleuse balaye de gauche à droite. Vous évitez que des

débris soit projetés vers vous. Éviter de couper dans la surface dangereuse indiquée sur l'illustration.

Utilisez l'extrémité du fil pour effectuer la coupe; ne faites pas forcer la tête de coupe dans l'herbe à couper. - Les fils et poteaux de clôtres accélèrent l'usure du fil de coupe, et peuvent même l'amener à se briser. Les murs en brique et en pierre, les margelles et le bois peuvent entraîner une usure rapide du fil de coupe. - Évitez les arbres et les arbustes. L'écorce des arbres, les moulures, les trottoirs et les piquets de clôtres sont facilement endommagés par le fil de coupe.

Voir figure 11

Le déflecteur d'herbe de la débroussailleuse est équipé d'une lame de sectionnement du fil de coupe. Pour une meilleure coupe, faites avancer le fil jusqu'à ce qu'il soit sectionné à la bonne longueur par la lame de coupe. Faites avancer le fil chaque fois que vous entendez le moteur tourner plus vite que la normale, ou quand l'efficacité de coupe diminue. Vous maintiendrez ainsi des performances optimales et conserverez la longueur du fil.

Demarrage et ARRET

Voir Figures 13 - 15.

Lorsque vous démarrez la débroussailleuse pour la première fois ou si la batterie est faible, il peut être nécessaire de procéder à un démarrage manuel.

Démarrage du moteur à froid:

NE PRESSEZ PAS l'accélérateur tant que le moteur n'a pas démarré. Posez la débrousailleuse sur une surface plane. AMORÇAGE - Pressez la poire d'amorçage au moins 7 fois pour que l'essence soit visible. METTEZ le levier de starter en position START. Assurez-vous que le "Contacteur d'allumage" (élément 6) est en position centrale. TIREZ sur le lanceur jusqu'à ce que le moteur démarre. - Attendez 6 à 10 secondes puis pressez doucement l'accélérateur.

NOTE: Le fait d'appuyer sur l'accélérateur fait automatiquement retourner le levier de starter en position RUN.

Démarrage du moteur à chaud:

Assurez-vous que le "Contacteur d'allumage" est en position centrale. Tirez sur le lanceur jusqu'à ce que le moteur

démarre.

Pour arrêter le moteur:

• Mettez le contacteur d'allumage (élément 6) en position stop "O" ce qui entraînera l'arrêt du moteur.

Démarrage du moteur à froid:

Ne PRESSEZ PAS l'accélérateur tant que le moteur n'a pas démarré. - Mettez la batterie en place comme illustré figure 8. Posez la débrousailleuse sur une surface plane. AMORÇAGE - Pressez la poire d'amorçage au moins 7 fois pour que l'essence soit bien visible. METTEZ le levier du starter (élement 20) sur le côté du carburateur en position START. - APPUYEZ sur le "contacteur de sécurité" (élement 18) et mettez simultanément le "contacteur d'allumage" (élement 6) en position 3. N. B. Le contacteur de sécurité est de type fugitif et se remettra automatiquement en position de repos une fois relâché. N. B. Le contacteur d'allumage est un contacteur à 3 positions. La position 1 est "arrêt" (0), la position 2 est "marche" et la position 3 ("1") est une position fugitive et returnera automatiquement en position 2 une fois le contacteur relâché. RELÂCHEZ les 2 contacteurs une fois le moteur démarré - ils returneront en position de repos. - Attendez 6 à 10 secondes puis pressez doucement l'accélérateur.

NOTE: Le fait d'appuyer sur l'accélérateur fait automatiquement retourner le levier de starter en position RUN.

Posez la débrousailleuse sur une surface plane.

• APPUYEZ sur le "contacteur de sécurité" (élément 18) et mettez simultanément le "contacteur d'allumage" (élément 6) en position 3. RELACHEZ les 2 contacteurs une fois le moteur démarré -ils returneront en position de repos.

Démarrage du moteur à froid:

Ne PRESSEZ PAS l'accélérateur tant que le moteur n'a pas démarré. - Mettez la batterie en place comme illustré figure 8. Posez la débrousailleuse sur une surface plane. AMORÇAGE - Pressez la poire d'amorçage au moins

7 fais pour que l'essence soit bien visible.

METTEZ le levier du starter (element 16) sur le côte du carburateur en position START. - APPUYEZ sur le "contacteur de sécurité" (element 21) et mettez simultanément le "contacteur d'allumage" (element 9) en position 3. N. B. Le contacteur de sécurité est de type fugitif et se remettra automatiquement en position de repos une fois relâché. N. B. Le contacteur d'allumage est un contacteur à 3 positions. La position 1 est "arrêt"(0"), la position 2 est "marche" et la position 3 ("1") est une position fugitive et returnera automatiquement en position 2 une fois le contacteur relâché. RELÂCHEZ les 2 contacteurs une fois le moteur démarré -ils returneront en position de repos. - Attendez 6 à 10 secondes puis pressez doucement l'accélérateur.

NOTE: Le fait d'appuyer sur l'accélérateur fait automatiquement retourner le levier de starter en position RUN.

Démarrage du moteur à chaud:

Posez la débrousailleuse sur une surface plane.

APPUYEZ sur le "contacteur de sécurité" (element 21) et mettez simultanement le "contacteur d'allumage" (element 9) en position 3. RELACHEZ les 2 contacteurs une fois le moteur démarré -ils returneront en position de repos.

Entretien

N'effectuez les réparations qu'à l'aide de pièces détachées d'origine. L'utilisation de toutes autres pièces peut être dangereuse et entraîner des dommages.

Portez toujours une protection oculaire ou des lunettes de sécurité avec protections latérales pendant l'utilisation de l'appareil. Portez également un masque si le travail génère des poussières.

Avant d'inspecter, nettoyer, ou entretenir l'appareil, débranchez-le du secteur et attendez que toutes les pièces mobiles se soient arrêtées. Le non-respect de cette consigne peut entraîner des dommages matériels ou des blessures graves.

Entretien général

Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par un grand nombre de solvants du commerce. Servez-vous de chiffons propres pour retirer la poussière, la saleté, les graisses, etc.

Avertissement:

Ne laissez en aucun cas les parties en plastique entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Les produits chimiques sont susceptibles d'endommager, affaiblir ou détruire les plastiques et entraîner de graves blessures.

Vous pouvez souvent effectuer les réglages et réparations décrites ici. Faites exécuter les autres réparations par un service après-vente/agréé.

Mise en PLACE de la tête de COUPE PRO CUT II™

Voir Figure 15.

• Arrêtez le moteur et débranchez l'antiparasite. Retirez l'actuelle tête de coupe de la débrousailleuse.
• Installez la nouvelle tête de coupe sur l'arbre d'entraînement jusqu'à ce qu'elle soit bien en place.
• Mettez en place l'attache de tête de coupe et tournez dans le sens inverse des aiguilles d'une montre.
• Installez le fil de coupe tel que décrit dans la section suivante.

Mise en PLACE de la tête de COUPE PRO CUT II™

Voir Figure 16.

Utilisez un fil monobrin d'un diamètre de 2.41mm ou de 266mm. Pour des performances, utilisez le fil de remplacement d'origine constructeur.

• Arrêtez le moteur et débranchez l'antiparasite. Réunissez deux longueurs prédéterminées du fil de coupe fourni ou coupez deux longueurs de 28cm.
• Insérez les fils dans les fentes situées sur les côtés de la tête. Le fil doit être poussé jusqu'à ce qu'il en dépasse environ 2.5cm par les trous du dessus de la tête de coupe. Retirez le ne n' a tirant à travers les trous du dessus de la tête de coupe.

Nettoyage de la lumiere d'echappement, du silencieux et du pare-etincelles

NOTE: Selon le type de carburant utilisé et le type et la quantité de lubrifiant utilisé, et/ou les conditions d'utilisation, la lumière d'échappement, le silencieux

et/ou le pare-étincelles peuvent être calaminés. Si vous remarquez un manque de puissance, il peut être nécessaire de retirer ces dépôts afin de retrouver des performances optimales. Nous vous recommandons fortement de faire effectuer cette opération par un réparateur qualifié.

Le pare-étincelles doit être nettoyé ou remplacé toutes les 50 heures de fonctionnement ou une fois par an pour que votre appareil conserve ses performances. Les pare-étincelles peuvent se situer à différents emplacements selon le modèle acheté. Veuillez contacter votre service après-vente le plus proche pour connaître l'emplacement du pare-étincelle de votre modèle.

Si la tête de coupe tourne au ralenti, alors il est nécessaire de régler la vis de vitesse de ralenti du moteur. Dévissez la vis de ralenti pour réduire le régime de ralenti afin que la tête de coupe s'arrête. Si la tête de coupe continue de tourner au ralenti, contactez un service après-vente pour effectuer les réglages et cessez d'utiliser l'appareil tant que le problème n'a pas été réglé.

Avertissement:

La tête de coupe ne doit jamais tourner au ralenti. Tournez la vis de vitesse de ralenti dans le sens inverse des aiguilles d'une montre pour réduire le régime de ralenti afin que la tête de coupe cesse de tourner, ou contactez un service après-vente pour effectuer les réglages et cessez d'utiliser l'appareil tant que le problème n'a pas été réglé. De graves blessures pourraient être engendrées par une tête de coupe qui tourne alors que le moteur est au ralenti.

Voir figures 18 - 19.

Pour de meilleures performances et une plus grande durée de vie, gardez le filtre à air propre.

Retirez le couvercle de filtre à air en abaissant le loquet avec votre pouce tout en tirant doucement sur le couvercle. Nettoyez le filtre à air en le brossant délicatement. - Remettez le couvercle de filtre à air en place en insérant ses languettes inférieures dans les fentes de la base du filtre à air ; poussez sur le couvercle jusqu'à qu'il s'emboîte bien en place.

Avertissement:

Un bouchon d'essence qui fuit présente un risque

d'incendie et doit être remplacé immédiatement. Le bouchon d'essence compte un filtre et une valve non remplaçables. Un filtre à essence bouché nuit aux performances du moteur. Si les performances s'améliorent quand le bouchon est desserré, vérifie que la valve n'est pas endommagée et que le filtre n'est pas bouché. Remplacez le bouchon d'essence si nécessaire.

Reemplacement de la BOUGIE

Ce moteur utilise une bougie Champion RCJ-6Y ou NGK BPMR7A avec un espacement des électrodes de 6.35mm (0.025"). Ne la remplacez que par l'un de ces deux modèles et changez-la tous les ans.

Stockage de la debrousailleuse

Débarrasssez le produit de tous les corps étrangers. Rangez-le à l'intérieur dans un lieu sec et bien ventilé et hors de portée des enfants. Conservez-le à l'écart des agents corrosifs tels que les produits chimiques de jardinage.

Si vous stockez l'appareil 1 mois ou plus:

Videz toute l'essence du réservoir dans un bidon prévu pour contenir de l'essence. Faites tourner le moteur jusqu'à ce qu'il s'arrête.

GUIDE de dépannage

SI CES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTEZ VOTRE DISTRIBUTEUR AGRÉÉ.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Le moteur ne démarre pas	1. Absence d'étincelle.2. Absence de carburant.3. Moteur noyé.	1. Nettoyez ou remplacez la bougie. Ajustez l'espacement des électrodes. Reportez-vous à "Remplacement de la bougie" plus haut dans ce mode d'emploi.2. Pressez la poire d'amorçage jusqu'à ce qu'elle se remplisse d'esence. Si elle ne se remplit pas, le circuit d essence est bouché. Contactez le service après-vente. Si la poire se remplit, le moteur est peut-être noyé. Passez à la solution suivante.3. Mettez le levier de starter en position START. Enforcez l'accélérateur et actionnez le lanceur de façon répétitive jusqu'à ce que le moteur démarre. NOTE: Selon l'importance du noyage, il peut être nécessaire d'actionner le lanceur à de multiples reprises.
Le moteur n'atteint pas son régime maximum et émet de la fumée	1. Mélange huile/essence incorrect.2. Filtre à air sale.3. Pare-étincelles sale.4. Bougie encrassée.	1. Utilisez de l'esence neuve et un mélange correct à 50:1 avec de l'huile 2 temps.2. Nettoyez le filtre à air. Reportez vous à "Nettoyage du filtre à air" plus haut ans ce mode d'emploi.3. Contactez le service après-vente.4. Nettoyez ou changez la bougie. Ajustez l'espacement des electrodes. Reportez-vous à "Remplacement de la bougie" plus haut dans ce mode d'emploi.
Le moteur démarre, fonctionne, mais ne tient pas le ralenti	Il est nécessaire de régler la vis de régime ralenti du carburateur.	Il est nécessaire de régler la vis de régime ralenti du carburateur. Tournez la vis de vitesse du ralenti dans le sens des aiguilles d'une montre pour augmenter le régime de ralenti. Voir Figure 21.
Le fil de coupe ne se déroule pas	1. Le fil de coupe est soudé à lui-même.2. Plus assez de fil dans la tête.3. Le fil est devenu trop court.4. Le fil est emméché sur la tête de coupe.5. Le moteur tourne trop lentement.	1. Lubrifiez le fil de coupe à l'aide d'un aérosol silicone.2. Mettez plus de fil. Reportez-vous à la section de ce mode d'emploi traitant du remplacement du fil de coupe.3. Tirez sur les fils tout en appuyant alternatively sur le bouton de sortie de fil.4. Tirez toute la longueur du fil et rembobineze-le. Reportez-vous à la section de ce mode d'emploi traitant du remplacement du fil de coupe.5. Faites sortingir le fil lorsque le moteur est à peu régime.
La tête de coupe est difficile à faire tourner	Les filetages de vis sont sales ou endommagés.	Nettoyez les filetages et lubrifiez-les avec de laGRAisse. En cas d'échec, remplacez la tête de coupe.
L'herbe s'enroule autour de la tête de coupe et de la perche	1. Vous coupez l'herbe trop près du sol.2. Vous travailliez à mi-régime.	1. Coupez les herbes haute en commençant par le haut pour éviter tout enroulement.2. Utilisez le débroussailleuse à peu régime.

Appelez-nous en premier

Pour toute question concernant l'utilisation ou l'entretien de votre appareil, appelez le service d'assistance Ryobi®!

Votre appareil a été complètement testé avant sa livraison pour vous assurer une totale satisfaction.

1. Filtro
2. Tapa del de aire

RBC30SBT

Consumption de combustible spécifique (selon la norme)

1. Vano batterie
2. Batterie 12 Volt

1. Vano batterie
2. Batterie 12 Volt

Consumption spécifique de combustible (de acordo avec

1 litre 2 litre 3 litre 4 litre 5 litre

20 ml 40 ml 60 ml 80 ml 100m

a pravou rukojet 3,3 m/s² a 3,9 m/s²

Uroven vibraci pro volnobeh a zatez (pro volnobeh a s)

a zadni rukojet 3,5 m/s² a 3,3 m/s²

Uroven vibraci pni zatezi pro levou rukojet a pravou rukojet 3,9 m/s2 a 10,4 m/s2 Uroven vibraci pni zatezi pro predni rukojet a zadni rukojet.. 14,5 m/s2 a 10,4 m/s2 Hladina akustickeho tlaku (v souladu s EN2791). RBC30SET: 92 dB (A) RBC30SBT: 90 dB (A)

1. Position de fonctionnement
2. Pozitia de fonctionare

1. Pozitja de pornire
2. Position de fonctionnement

1. Lama Tri-arc

1. Šurub relanti

19. Clichet

Figure 19

19. Clichet 49. Parayan filtru 50. Capac filtru de aer

Acest produs nécessite assemblage.

seviyesi. 14.5m / s² ve 10.4m / s²

TTI garantit ce produit d'extérieur contre tout défaut de pièces et de main d'œuvre pour une durée de 24 mois à partir de la date d'achat par le premier acquéreur, avec les limitations ci-dessous. Veuillez conserver votre facture qui atteste de la date d'achat.

Cette garantie ne s'applique que pour un usage et non commercial du produit. Cette garantie ne couvre pas les dommages ou les responsabilités dus à une mauvaise utilisation, à un mauvais traitement accidentel ou intentionnel, à une mauvaise manipulation, à une utilisation déraisonnable, à de la négligence, au non-respect par l'utilisateur final des procédures d'utilisation décrites du mode d'emploi, à une tentative de réparation par le personnel non qualifié, à une réparation non autorisée, à une modification, ou l'utilisation d'accessoires non spécifiques recommandés par une instance autorisée.

Cette garantie ne couvre pas les courroies, brosses, sacs, ampoules ou autres pièces d'usure normale dont le remplacement est nécessaire durant la période de garantie. Sauf mention contraire des lois applicables, cette garantie ne couvre pas les frais de port ou les consommables tels des fuses.

Cette garantie limitée sera annulée si la signaletique d'identification originale (marque, n° de série, etc.) est effacée, abîmée ou absente ou si le produit n'a pas été acheté chez un revendeur autorisé ou si le produit est vendu TEL QUEL et/ou DANS L'ETAT.

Sujéttes à toutes les lois locales applicables, les dispositions de cette garantie limite le remplacent toute autre garantie écrite, expresses ou impliquée, écrite ou orale, y compris toute garantie de VALEUR MARCHANDE OU CORRESPONDANT À UNE UTILISATION PARTICULIERE. NOUS NE SERONS EN AUCUN CAS TENUS RESPONSABLES DES DOMMAGES SPECIAUX, DES FAUX-FRAIS, DES CONSEQUENCES OU DOMMAGES SECONDAIRES. NOTRE RESPONSABILITE MAXIMALE N'EXCEDERA PAS LE PRIX PAYE PAR L'ACQUÉERE LORS D'LEACHAT DU PRODUIT.

Cette garantie n'est valable qu'au sein de l'Union Européenne, de l'Australie, et de la Nouvelle-Zélande. En dehors de ces zones, veillez contacter votre distributeur Ryobi autorisé pour vérifier si d'autres garanties sont applicables.

Nous déclarons sous notre propre responsabilité que le produit qui concerne ce certificat est conforme aux exigences de base relatives à la santé et à la sécurité de la directive machines 98/37/EC et autres directives applicables, telles que Directive-EMC 2004/108/EC, Directive-Emissions Sonores 2000/14/EC modifiée 2005/88/EC, Directive-Batterie 2006/66/EC et Directive-Emissions Gazeuses 97/68/EC modifiée 2004/26/EC. Pour l'exécution appropriée des exigences de sécurité et de santé mentionnées dans les directives, les standards et/ou spécifications techniques suivants ont été pris en compte : ISO 11806-1:1997 / ISO 22868:2005 / ISO 22867:2004 / EN ISO 14982:1998.

Nous déclarons que ce produit est conforme aux exigences de la Directive 2000/14/EC, modifiée 2005/88/EC.

RBC30SET

109.6 dB (A) 109.2 dB (A)

112 dB (A) 110 dB (A)

09/2008

Les documents techniques ont été détenus par Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong-Kong.

Déclaré en mai 2008 par Homelite Far East Co., Ltd.

Immeuble Le Grand Roissy

ZA du Gué - 35 rue de Guivry

77990 LE MESNIL AMELOT FRANCE

Phone: [phone]

Fax: [phone]

Avenue des Pâquerettes, 55

Zoning artisanal - bâtiment 5

B-1410 Waterloo

BELGIQUE

Tel: [phone]

Fax: [phone]

Via Vincenzo Borelli, 13

I-41100 Modena

ITALIA

Tel: [phone]

Fax: [phone]
