| Type de produit | Aspirateur eau et poussière |
| Marque | Bosch |
| Modèle | PAS15-220 |
| Puissance absorbée nominale | 1200 W |
| Tension / Fréquence | 220–240 V, 50–60 Hz |
| Capacité brute de la cuve | 15 L |
| Capacité nette (liquides) | 6 L |
| Volume du sac-filtre en non-tissé | 14 L |
| Dépression (avec flexible) | 220 hPa |
| Débit d'air (avec flexible) | 34 L/s (122 m³/h) |
| Poids | 7,2 kg |
| Classe de protection | II (double isolation) |
| Indice de protection | IPX4 |
| Niveau sonore (LpA) | 73 dB(A) (K=3 dB) |
| Fonctions | Aspiration à sec et humide, soufflage |
| Type de filtre | Filtre lavable (mousse) |
| Accessoires inclus | Flexible d'aspiration, tube d'aspiration, suceur pour sols, suceur droit, adaptateur d'aspiration, coude d'aspiration, sac-filtre en non-tissé |
| Sécurité | Arrêt automatique en cas de surchauffe, capteur de niveau de remplissage pour les liquides |
| Entretien recommandé | Nettoyage régulier du filtre (eau et brosse), nettoyage du capteur |
| Utilisation conforme | Usage privé, matières sèches et humides, pas de substances nocives ou explosives |
FOIRE AUX QUESTIONS - PAS15-220 BOSCH
Questions des utilisateurs sur PAS15-220 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice PAS15-220 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAS15-220 de la marque BOSCH.
MODE D'EMPLOI PAS15-220 BOSCH

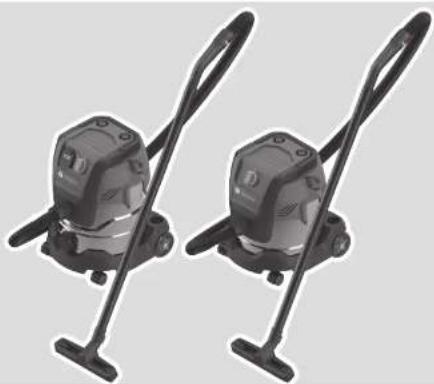

PAS15-220 | PAS20-220P
Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A D0J (2025.08) T / 193
Consignes de sécurité pour les aspirateurs
Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.
Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Cet aspirateur n'est pas conçu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Il y a sinon risque de blessures et d'utilisation inappropriée.
▶ Ne laissez pas les enfants sans surveillance. Faites en sorte que les enfants ne jouent pas avec l'aspirateur.
Avertissement
N'aspirez pas de matières nuisibles à la santé, p. ex. des poussières de hêtre ou de chêne, des
poussières minérales, de l'amiante. Ces matières sont considérées comme cancérogènes. Informez-vous sur la législation en vigueur dans votre pays concernant la manipulation des poussières nocives à la santé.
▶ Ne mettez en marche l'aspirateur qu'après vous être suffisamment informé sur son utilisation. Une initiation approfondie sur son utilisation réduit le risque de mauvaise manipulation et de blessure.
Avertissement
L'aspirateur est conçu pour l'aspiration de matières sèches et aussi de liquides, moyennant certaines
La pénétration de liquides dans l'appareil ou tout contact avec des liquides augmente le risque de choc électrique.
N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que essence, huiles, alcool, solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive.
Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.
Avertissement
N'utilisez la prise de courant que pour les usages mentionnés dans la présente notice.
Avertissement
Arrêtez immédiatement l'aspirateur dès que de la mousse ou de l'eau en ressort et videz la cuve.
L'aspirateur risque sinon d'être endommagé.
ATTENTION ! Ne rangez l'aspirateur qu'en intérieur.
ATTENTION ! Nettoyez régulièrement les capteurs de niveau de liquide et vérifiez alors qu'ils ne sont pas endommagés. Il y a sinon risque de dysfonctionnement.
Si l'utilisation de l'aspirateur dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.
Avant chaque utilisation, vérifiez l'état de l'aspirateur, de la fiche et du cordon d'alimentation. N'utilisez pas l'aspirateur si des défauts sont constatés. N'ouvrez pas l'aspirateur vous-même. Confiez-le pour réparation à un professionnel qualifié utilisant seulement des pièces de rechange d'origine. Un aspirateur, un câble et/ou une fiche endommagés augmentent le risque d'un choc électrique.
▶ Veillez à ne pas écraser ou coincer le câble. Ne tirez pas sur le câble pour l'extraire de la prise électrique ou pour déplacer l'aspirateur. Un câble endommagé augmente le risque de choc électrique.
Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.
▶ Veillez à bien aérer la zone de travail.
▶ Ne confiez la réparation de l'aspirateur qu'à un professionnel qualifié utilisant seulement des pièces de rechange d'origine. Ceci est indispensable pour préserver la sécurité de fonctionnement de l'aspirateur.
Avant de mettre en marche l'aspirateur, assurez-vous du bon état du tuyau d'aspiration. Laissez alors le tuyau d'aspiration raccordé à l'aspirateur pour éviter que de la poussière ne sorte involontairement. Vous risqueriez sinon d'aspirer de la poussière.
▶ Ne vous asseyez jamais sur l'aspirateur. Vous risqueriez d'endommager l'aspirateur.
- Soyez prudent lors de l'utilisation du cordon d'alimentation et du tuyau d'aspiration. Vous pourriez sinon mettre en danger d'autres personnes.
▶ Ne dirigez jamais un jet d'eau directement sur l'aspirateur pour le nettoyer. Toute pénétration d'eau à l'intérieur de la partie supérieure de l'aspirateur augmente le risque de choc électrique.
- Branchez l'aspirateur sur une prise électrique correctement reliée à la terre. La prise électrique et la rallonge doivent posséder un conducteur de mise à la terre.
L'aspirateur n'est pas conçu pour être utilisé en tant que dispositif d'aspiration permanente.
Avertissement
N'utilisez la prise de courant que pour les usages mentionnés dans la présente notice.
L'aspirateur dispose d'une prise électrique avec contact de mise à la terre (6). Celle-ci permet le raccordement d'un outil électroportatif externe. Tenez compte de la puissance de raccordement maximale admissible de l'outil électroportatif raccordé.
Symboles
Les symboles suivants peuvent être importants pour l'utilisation de votre aspirateur. Veuillez mémoriser ces symboles et leur signification. Une bonne connaissance des symboles vous permettra d'utiliser l'aspirateur au mieux et en toute sécurité.
Symboles et leur signification
| AUTO-START | Mise en marche/arrêt automatique (PAS20-220P)Aspiration des poussières produites par les outils électroportatifs pendant leur utilisationL'aspirateur se met en marche automatiquement et s'arrête de façon différée. |
| 0 | Arrêt |
| 1 | AspirationAspiration de poussières qui se sont déposées |
| max. 2000 Wmin. 100 W | Indication de la puissance maximale admissible de l'outil électroportatif raccordé (diffère selon les pays) |
Description du produit et des prestations
Veuillez tenir compte des illustrations dans la partie avant de la notice d'utilisation.
Utilisation conforme
L'aspirateur eau et poussière est conçu pour aspirer des quantités raisonnables de matières sèches et humides et de liquides à base d'eau d'origine domestique. La fonction de soufflage permet de souffler, mais pas de dépoussiérer.
L'aspirateur est uniquement destiné à un usage privé en mode mixte.
Il n'est pas conçu pour l'aspiration prolongée de substances homogènes nocives pour la santé ou pour l'aspiration de
cendres. Utilisez pour cela un aspirateur spécial ou des systèmes d'aspiration adaptés à la nature du travail à effectuer. Pendant le fonctionnement, la prise de courant ne doit être utilisée que dans un environnement sec.
Éléments constitutifs
La numérotation des éléments se réfère à la représentation de l'aspirateur dans les pages graphiques.
(1) Roue mobile (2) Ouverture d'évacuation de liquides (PAS20-220P) (3) Cuve (4) Tubulure de flexible pour fonction aspiration (5) Sélecteur de mode de fonctionnement (PAS20-220P) (6) Prise électrique pour outil électroportatif (PAS20-220P) (7) Supports de fixation pour accessoires d'aspiration (8) Poignée de transport (9) Partie supérieure de l'aspirateur
(10) Attache pour flexible d'aspiration
(11) Patte de fermeture de la partie supérieure
(12) Roue fixe
(13) Fixe-câble
Tubulure de flexible pour fonction soufflage
(15) Support de fixation pour suceur pour sols
Supports de fixation pour tubes d'aspiration
(17) Chaînette de mise à la terre
(18) Frein de roue mobile
(19) Interrupteur Marche/Arrêt (PAS15-220)
(Flexible d'aspiration)
Adaptateur d'aspiration
(22) Coude d'aspiration
(23) Suceur droit
Tube d'aspiration
Suceur pour sols
Insert brosse de suceur pour sols
Logement pour attache de flexible d'aspiration
Touches de déverrouillage de Insert brosse de suceur pour sols
Logement de roue mobile
Broche de fixation de roue mobile
(32) Logement de roue fixe
Broche de fixation de roue fixe
(34) Rondelle
Sac-filtre en non-tissé
Bride de raccordement
Prise d'air
Poignée de support de filtre
(40) Filtre
Support de filtre
Capteur de niveau de remplissage
Caractéristiques techniques
| Aspirateur eau et poussière PAS15-220 PAS20-220P | |||
| Référence | 3 603 CE7 1.. | 3 603 CE7 2.. | |
| Puissance absorbée nominale W 1 200 1 200 | |||
| Fréquence Hz 50–60 50–60 | |||
| Contenance (brute) de la cuve I 15 20 | |||
| Contenance nette de la cuve (liquides) I 6 10 | |||
| Volume du sac-filtre en non-tissé I 14 16 | |||
| Dépression | |||
| - Aspirateur A) | hPa 220 220 | ||
| - Turbine hPa 240 240 | |||
| Débit | |||
| - Aspirateur A) | l/s | 34 | 34 |
| m^3/h | 122 | 122 | |
| - Turbine l/s | 65 | 65 | |
| m^3/h | 234 | 234 | |
| Mise en marche/arrêt automatique | - | ● | |
| Poids^B) | kg | 7,2 | 8,0 |
| Classe de protection | ☐/II | ⊕/I | |
| Indice de protection | IPX4 | IPX4 | |
| Indice de protection connecteur secteur (Suisse) | - | IP20 | |
A) Mesuré avec le flexible d'aspiration (20) B) Mesuré avec le câble d'alimentation, le tuyau d'aspiration, la buse courbée et les roues montées Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.
Mise en marche/arrêt automatique \(^{A)}\)
| Tension nominale | Puissance maximale | Puissance minimale |
| 220–240 V | 2 000 W | 100 W |
A) Indication de la puissance maximale admissible de l'outil électroportatif raccordé (selon les pays)
Informations sur le niveau sonore/les vibrations
Valeurs d'émissions sonores déterminées conformément à EN 60335-2-69.
Le niveau de pression acoustique en dB(A) typique de l'aspirateur est de 73 dB(A). Incertitude K = 3 dB. Le niveau sonore peut dépasser les valeurs indiquées pendant l'utilisation de l'outil. Portez un casque antibruit !
Taux de vibration a_n (vibrations continues), p_F (vibrations saccadées répétées) et incertitude K déterminés selon EN 60335-2-69 :
PAS15-220:
$$ a _ {n} = 0, 2 \mathrm{m} / \mathrm{s} ^ {2} (K = 0, 5 \mathrm{m} / \mathrm{s} ^ {2}), p _ {F} = 1 0 \mathrm{m} / \mathrm{s} ^ {2} (K = 5 \mathrm{m} / \mathrm{s} ^ {2}) $$
PAS20-220P :
$$ a _ {n} = 0, 3 \mathrm{m} / \mathrm{s} ^ {2} (K = 0, 5 \mathrm{m} / \mathrm{s} ^ {2}), p _ {F} = 1 3 \mathrm{m} / \mathrm{s} ^ {2} (K = 6 \mathrm{m} / \mathrm{s} ^ {2}) $$
Montage
Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.
Monter le support de tuyau d'aspiration (voir figure a)
Poussez le support (10) du tuyau d'aspiration jusqu'à la butée dans le logement (27) prévu à cet effet.
Fonction aspiration (voir figure b)
Emboîtez le tuyau d'aspiration (20) dans le raccord (4) et tournez-le à fond dans le sens horaire.
Fonction soufflage (voir figure c)
L'aspirateur est doté d'une fonction soufflage. Ne rejetez pas l'air évacué dans la pièce dans laquelle vous vous trouvez. N'utilisez la fonction de soufflage qu'avec un tuyau flexible propre. Les poussières peuvent être nuisibles à la santé. Assurez-vous avant chaque utilisation de la fonction soufflage qu'il n'y a pas de dépôts à l'intérieur du flexible. Évitez de soulever et projeter en l'air de la poussière qui s'est déposée. Si de la poussière risque de se retrouver en suspens dans l'air, portez des lunettes de protection et un masque à poussière.
La fonction de soufflage peut s'avérer utile pour les travaux pour lesquels le pouvoir aspirant est trop élevé pour pouvoir aspirer, par ex. lorsqu'il s'agit d'enlever de petites quantités de feuilles mortes séchées dans un parterre de fleurs.
Mettez en marche l'aspirateur pendant au moins 5 s (interrupteur Marche/Arrêt (19)/sélecteur de mode de)
fonctionnement (5) dans la position 1) pour débarrasser le flexible d'aspiration (20) des poussières qui se sont déposées à l'intérieur.
Tournez le flexible d'aspiration (20) jusqu'en butée dans le sens antihoraire et déboîtez-le de la tubulure pour fonction aspiration (4).
Emboîtez le flexible d'aspiration (20) dans la tubulure pour fonction soufflage (14) et tournez-le à fond dans le sens horaire.
Montage des accessoires d'aspiration
Le flexible d'aspiration (20) est pourvu d'un système de clipsage permettant de fixer des accessoires d'aspiration (adaptateur d'aspiration (21), coude d'aspiration (22)).
Montage de l'adaptateur d'aspiration ou du coude d'aspiration (voir figure d)
- Enfichez l'adaptateur d'aspiration (21) ou le coude d'aspiration (22) sur le flexible d'aspiration (20), jusqu'à ce que les deux boutons-pressions (28) du flexible d'aspiration s'enclenchent de façon audible.
- Pour le retrait, pressez les boutons-pressions (28) vers l'intérieur et tirez.
Montage des suceurs et des tubes
- Emboîtez ensuite l'accessoire souhaité (suceur pour sols, suceur droit, tube d'aspiration, etc.) sur le coude d'aspiration (22) ou sur l'adaptateur d'aspiration (21).
Retirer/utiliser l'accessoire pour suceur pour sols (voir figure e)
Pour le retirer, appuyez sur les boutons de déverrouillage (29) du suceur pour sols (25). L'accessoire (26) est détaché du suceur pour sols.
Pour l'utiliser, enclenchez un nouvel accessoire dans le suceur pour sols (25).
Insérer/retirer les roulettes pivotantes (voir figure f)
Vérifiez le bon fonctionnement des freins de roulettes avant d'utiliser l'aspirateur.
Pour la mise en place, insérez les goupilles de fixation (31) des roulettes pivotantes (1) jusqu'à la butée des logements des roulettes pivotantes (30).
Pour le retirer, desserrez le frein des roulettes pivotantes (18) et retirez les roulettes pivotantes (1) de leurs logements (30).
Retrait/mise en place des roues fixes (voir figure g)
Pour mettre en place les roues, placez les rondelles (34) sur les broches de fixation (33) et introduisez les broches de fixation (33) dans les logements de roue (32) jusqu'à ce qu'elles s'enclenchent de manière audible.
Pour le retrait, pressez les broches de fixation (33) et retirez les roues fixes (12).
Mise en place/remplacement du sac-filtre en non-tissé (aspiration de matières sèches) (voir figures h-i)
Pour aspirer des matières sèches, vous pouvez utiliser un sac-filtre en non-tissé (35). L'utilisation d'un sac facilite l'élimination de la poussière.
Ouvrez les pattes de fermeture (11) et retirez la partie supérieure de l'aspirateur (9).
Pour mettre en place le sac-filtre en non-tissé (35), glissez-le par-dessus la bride de raccordement (36) de l'aspirateur.
Pour remplacer le sac-filtre en non-tissé (35) lorsqu'il est plein, dégagez-le de la bride de raccordement (36), sortez-le de l'aspirateur et insérez un nouveau sac-filtre en non-tissé.
Remettez en place la partie supérieure (9) et fermez les deux attaches (11) de façon à ce qu'elles s'enclenchent de manière audible.
Remplacez le sac-filtre en non-tissé (35) à temps quand il est plein. Retirez le sac-filtre en non-tissé (35) avant d'aspirer des liquides.
Utilisation
Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur.
Mise en marche
Tenez compte de la tension secteur ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique de l'aspirateur.
N'utilisez jamais l'aspirateur dans des pièces ou locaux présentant des risques d'explosion.
Pour disposer de la capacité d'aspiration maximale, déroulez toujours complètement le tuyau d'aspiration (20) de la partie supérieure de l'aspirateur (9).
Assurez-vous que le filtre est en parfait état (sans fissures, petits trous, etc.). Remplacez aussitôt le filtre s'il est endommagé.
Mise en marche/arrêt
Pour mettre en marche l'aspirateur, placez l'interrupteur Marche/Arrêt(19)/sélecteur de mode de fonctionnement(5) dans la position 1.
Pour éteindre l'aspirateur, placez l'interrupteur Marche/Arrêt(19)/sélecteur de mode de fonctionnement(5) dans la position 0.
Aspiration des poussières produites par des outils électroportatifs (voir figure j)
- Montez l'adaptateur d'aspiration (21).
- Raccordez l'adaptateur d'aspiration (21) à l'outil électroportatif.
Remarque : En cas de raccordement à des outils électroportatifs générant un faible débit d'air dans le flexible d'aspiration (scies sauteuses, ponceuses, etc.), il convient d'ouvrir la prise d'air (37) du flexible d'aspiration (20). Cela améliore les performances d'aspiration de l'aspirateur et de l'outil électroportatif.
Pour cela, tournez la bague recouvrant la prise d'air(37) jusqu'à obtenir l'ouverture maximale.
PAS20-220P
L'aspirateur dispose d'une prise électrique avec contact de mise à la terre(6). Celle-ci permet le raccordement d'un outil électroportatif externe. Tenez compte de la puissance de raccordement maximale admissible de l'outil électroportatif raccordé.
Pour activer la fonction de mise en marche/arrêt automatique de l'aspirateur, placez le sélecteur de mode de fonctionnement(5) dans la position AUTOSTART.
Pour mettre en marche l'aspirateur, mettez en marche l'outil électroportatif raccordé à la prise électrique(6). L'aspirateur se met en marche automatiquement.
Pour arrêter l'aspiration, éteignez l'outil électroportatif. Afin d'aspirer les restes de poussière qui se trouvent encore dans le flexible d'aspiration, l'aspirateur continue de fonctionner encore 6s avant de s'arrêter (fonction arrêt différé). Pour éteindre l'aspirateur, placez le sélecteur de mode de fonctionnement(5) dans la position 0.
Aspiration de liquides
N'utilisez pas cet aspirateur pour aspirer des liquides inflammables ou explosifs, tels que essence, huiles, alcool, solvants. N'aspirez pas de poussières très chaudes, incandescentes ou explosives. N'utilisez pas l'aspirateur dans des locaux à atmosphère explosive.
Les poussières, vapeurs ou liquides risquent de s'enflammer ou d'exploser.
N'utilisez pas l'aspirateur comme une pompe à eau. L'aspirateur est conçu pour aspirer des mélanges d'air et d'eau.
▶ Assurez-vous avant d'aspirer des liquides que l'ouverture d'évacuation de liquides (2) est bien fermée. Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quelconques sur l'aspirateur.
Opérations à effectuer avant l'aspiration de liquides
Ouvrez les pattes de fermeture(11) et retirez la partie supérieure(9) de l'aspirateur.
Avant d'aspirer des liquides, retirez le sac-filtre en non-tissé(35).
PAS15-220: Videz la cuve(3).
PAS20-220P : Tournez le bouchon de l'ouverture d'évacuation de liquides(2) dans le sens antihoraire. Videz la cuve(3) via l'ouverture d'évacuation de liquides(2) et tournez le bouchon dans le sens horaire.
Nettoyez le filtre(40).
Assurez-vous que le capteur de niveau de remplissage ^(41) est propre.
Remettez en place la partie supérieure de l'aspirateur(9) et fermez les pattes de fermeture(11).
Pendant et après chaque aspiration de liquide
L'aspirateur est doté d'un capteur de niveau de remplissage(41). Quand la hauteur de remplissage maximale est atteinte, l'aspirateur cesse d'aspirer.
PAS15-220: Videz la cuve(3).
PAS20-220P : Tournez le bouchon de l'ouverture d'évacuation de liquides(2) dans le sens antihoraire. Videz la cuve(3) via l'ouverture d'évacuation de liquides(2) et tournez le bouchon dans le sens horaire.
À la fin d'un travail, retirez la partie supérieure de l'aspirateur(9) pour éviter l'apparition de moisissures et faites-la bien sécher.
Nettoyez si nécessaire le capteur de niveau de remplissage(41) avec un chiffon doux.
Maintenance et nettoyage
Débranchez le cordon de la prise électrique avant de nettoyer l'aspirateur, d'effectuer des réglages, de changer d'accessoire ou de ranger l'aspirateur. Cette mesure de précaution prévient toute mise en marche intempestive de l'aspirateur. - Toujours tenir propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.
Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à BOSCH ou une sta-
tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.
Portez un masque anti-poussières lors de la maintenance et du nettoyage de l'aspirateur.
Nettoyez de temps en temps le carter de l'aspirateur avec un chiffon humide.
▶ Ne nettoyez pas l'aspirateur à l'air comprimé. Le filtre ou d'autres composants pourraient être endommagés.
Nettoyage/remplacement du filtre (voir figures k-l)
L'état du filtre influe sur le pouvoir aspirant. Il est donc important de nettoyer régulièrement le filte (40).
Remplacez le filtre dès qu'il est endommagé.
- Ouvrez les pattes de fermeture (11) et retirez la partie supérieure (9) de l'aspirateur.
- Rabattez vers le bas la poignée (38) du support de filtre (39) ① et retirez le support de filtre (39) ②.
- Dégagez le filtre (40) du support de filtre (39) ⑧.
- Filtre sec :
Tapotez le filtre (40) contre le bord d'un conteneur à déchets approprié. Veillez à ce faisant à ne pas endommager les lamelles du filtre.
En cas de fort encrassement du filtre, brossez les lamelles avec de l'eau et une brosse souple.
Filtre mouillé :
Rincez le filtre (40) à l'eau courante et laissez-le sécher.
Remplacez le filtre (40) endommagé.
- Placez le filtre (40) propre et sec dans le support de filtre (39) ①.
- Insérez le support de filtre (39) dans la partie supérieure de l'aspirateur ② et rabattez la poignée (38) du support de filtre (39) vers le haut ③ jusqu'à ce qu'elle s'enclenche.
- Vérifiez le bon positionnement du filtre (40) et du support de filtre (39).
- Remettez en place la partie supérieure de l'aspirateur (9) et fermez les deux pattes de fermeture (11) jusqu'à ce qu'elles s'enclenchent.
Nettoyage de la cuve
Nettoyez de temps en temps la cuve (3) au moyen d'un détergent non abrasif du commerce et laissez-la sécher.
Nettoyage du capteur de niveau de remplissage (voir figure m)
Nettoyez régulièrement le capteur de niveau de remplissage (41).
Ouvrez les pattes de fermeture (11) et retirez la partie supérieure (9) de l'aspirateur.
Nettoyez le capteur de niveau de remplissage (41) avec un chiffon doux.
Remettez en place la partie supérieure de l'aspirateur (9) et fermez les pattes de fermeture (11).
Dérangements
Un vidage régulier du bac à poussière (3) permet de toujours disposer de la puissance d'aspiration nominale.
Au cas où le pouvoir aspirant est insuffisant, contrôlez les points suivants :
- La partie supérieure de l'aspirateur (9) est-elle bien en place ?
- Le flexible et/ou tube est-il bouché ?
- Les tubes d'aspiration (24) sont-ils bien emboîtés les uns dans les autres ?
- La cuve (3) est-elle pleine ?
- Le sac-filtre en non-tissé (35) est-il plein ?
- Le filtre (40) est-il colmaté par de la poussière ?
Si la puissance d'aspiration est ensuite anormalement faible, adressez-vous au service après-vente BOSCH.
En cas de surchauffe, l'aspirateur s'arrête automatiquement. Procédez comme suit :
- Placez l'interrupteur Marche/Arrêt (19) ou sélecteur de mode de fonctionnement (5) dans la position 0.
- Assurez-vous que la cuve (3) et le sac-filtre en non-tissé (35) sont vides et que le flexible d'aspiration (20) et le filtre (40) ne sont pas bouchés/colmatés.
- Laissez refroidir l'aspirateur pendant 60 minutes.
- Débranchez le câble d'alimentation de la prise secteur et rebranchez-le.
Si l'aspirateur ne peut pas être mis en marche après cela, il est possible que le fusible protégeant l'aspirateur ait fondu.
Adressez-vous au service après-vente BOSCH pour faire remplacer le fusible.
Stockage et transport (voir figure n)
- Enroulez le flexible d'aspiration (20) autour de la partie supérieure (9) et glissez le flexible d'aspiration dans l'attache (10).
- Enroulez le câble d'alimentation autour du fixe-câble (13).
- Insérez les tubes d'aspiration (24) dans les supports (16), le coude d'aspiration (22), l'adaptateur d'aspiration (21) et le suceur droit (23) dans les supports pour accessoires d'aspiration (7).
- Logez le suceur pour sols (25) dans le support de fixation (15).
- Ne portez l'aspirateur que par la poignée (8).
- Rangez l'aspirateur dans un local sec et assurez-vous qu'il ne puisse pas être utilisé par une personne non autorisée.
- Bloquez les roues mobiles (1) en actionnant le frein (18).
Service après-vente et assistance
Tel. : 09 70 82 12 99 (Numéro non surtaxé au prix d'un appel local)
Vous trouverez le lien vers les conditions de garantie et les adresses du service après-vente à la dernière page.
Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé-
référence à 10 chiffres figurant sur l'étiquette signalétique du produit.
Élimination des déchets
Les aspirateurs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas l'aspirateur avec les ordures ménagères !
Seulement pour les pays de l'ue :
Les appareils ou outils électriques et électroniques devenus hors d'usage doivent être mis de côté séparément et éliminés de façon respectueuse pour l'environnement. Utilisez les systèmes de collecte indiqués. Une mise au rebut incorrecte peut être néfaste pour l'environnement et la santé en raison des substances dangereuses pouvant être présentes dans les déchets d'équipements électriques et électroniques.
Valable uniquement pour la france :
Points de collecte sur www.quefairedemesdechets.fr
