KD5010 - Moniteurs pour bébé Concept - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé avec caméra et moniteur
Marque	Concept
Modèle	KD5010
Alimentation de la caméra	USB-C, 5 V / 1 A
Alimentation du moniteur	USB-C, 5 V / 1 A
Réseau Wi-Fi	2,4 GHz (ne prend pas en charge 5 GHz)
Portée (théorique)	Jusqu'à 300 m en champ libre (estimation)
Angle de vue de la caméra	Rotations manuelle et motorisée : haut, bas, gauche, droite
Vision nocturne	Oui, capteur infrarouge avec passage automatique en noir et blanc
Communication bidirectionnelle	Oui, via micro et haut-parleur intégrés
Détection de mouvement et de son	Oui, notifications sur l'application
Capteur de température et d'humidité	Oui, avec alarme en cas de dépassement de seuil
Berceuses	Plusieurs mélodies intégrées, lecture en boucle ou alternée
Veilleuse LED	Oui, réglage automatique ou manuel
Enregistrement vidéo et photo	Oui, sur carte SD (max. 128 Go, non incluse)
Rappel de repas	Oui, programmable
Application mobile	Concept Home (iOS et Android)
Fixation	Sur surface plane, au mur (kit fourni) ou sur berceau (support flexible)
Écran du moniteur	Écran couleur avec réglage de luminosité et veille
Zoom numérique	Oui, avant/arrière
Entretien et nettoyage	Chiffon doux et sec, ne pas utiliser de produits abrasifs ou corrosifs
Réparabilité	Contacter un centre d'entretien agréé, ne pas ouvrir soi-même
Garantie	Conforme aux directives européennes
Accessoires inclus	Caméra, moniteur, câbles USB-C, adaptateurs, support mural, support flexible, kit de montage

FOIRE AUX QUESTIONS - KD5010 Concept

Comment connecter la caméra au moniteur ?

Allumez la caméra et le moniteur : la connexion se fait automatiquement. Si elle échoue, appuyez sur le bouton Menu du moniteur, allez dans Paramètres > Caméra, sélectionnez la caméra n°1, confirmez avec OK, puis appuyez longuement sur le bouton d'appairage de la caméra jusqu'à entendre une tonalité.

Puis-je connecter la caméra à mon téléphone ?

Oui, téléchargez l'application Concept Home depuis Google Play ou l'App Store. Connectez la caméra sur secteur, inscrivez-vous ou connectez-vous, puis suivez les instructions dans l'application pour ajouter l'appareil (section Soins bébé > KD5010).
Assurez-vous que votre réseau Wi-Fi est en 2,4 GHz.

Que faire si la connexion Wi-Fi échoue ?

Vérifiez que votre réseau est bien en 2,4 GHz (la caméra ne supporte pas le 5 GHz). Redémarrez la caméra en appuyant 5 secondes sur le bouton de redémarrage jusqu'au signal sonore, puis relancez l'appairage depuis l'application.

Comment installer la caméra ?

Vous pouvez la poser sur une surface plane, la fixer au mur avec le support de montage fourni, ou l'attacher au cadre du berceau via le support flexible. Réglez l'angle manuellement ou via l'application.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement en cas de faible luminosité : l'image passe en noir et blanc et les LED infrarouges s'allument. Vous pouvez aussi la désactiver dans les paramètres.

Puis-je parler à mon bébé via le moniteur ?

Oui, la communication bidirectionnelle est disponible. Sur le moniteur, appuyez sur le bouton Rappeler (ou via l'application) pour parler. Le haut-parleur de la caméra retransmet votre voix.

Comment utiliser la veilleuse ?

Dans le menu du moniteur ou l'application, accédez aux paramètres de la veilleuse. Vous pouvez la régler sur automatique (elle s'allume en fonction de la luminosité) ou manuellement (marche/arrêt).

Puis-je enregistrer des vidéos ?

Oui, insérez une carte SD (max 128 Go) dans l'emplacement prévu sur la caméra. Dans l'application, vous pouvez déclencher l'enregistrement vidéo ou prendre des photos. Les fichiers sont stockés sur la carte.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le moniteur est chargé (voyant de charge rouge pendant la charge, vert quand terminé). Branchez-le via USB-C sur un adaptateur 5V/1A. Si le problème persiste, appuyez sur le bouton de redémarrage à l'aide d'un trombone.

Comment nettoyer le moniteur pour bébé ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou d'eau. Ne plongez pas l'appareil dans l'eau. Pour l'objectif, un chiffon microfibre est recommandé.

MODE D'EMPLOI KD5010 Concept

Caméra de surveillance avec moniteur et application pour bébé

Nous vous remercions d'avoir acheté le produit de la marque Concept et nous espérons qu'il vous apportera votre entière satisfaction pendant son utilisation.

Lire attentivement le manuel d'emploi avant la première utilisation et le conserver. Faire prendre connaissance du manuel d'emploi par les autres personnes pouvant manipuler le produit.

Paramètres techniques
Alimentation électrique 5	V / 1 A typ C	Consommation à l'état éteint	max. 0,2 W
Réseau WiFi 2,4 GHz

Précautions particulières de sécurité

• Ne jamais utiliser l'appareil autrement que prévu dans le manuel d'emploi.
• Enlever tous les emballages et autres éléments de marketing avant la première utilisation.
• S'assurer que la tension de secteur correspond bien à celle marquée sur la plaque signalétique figurant sous l'appareil.
• Ne pas tirer sur le cordon d'alimentation pour le débrancher, mais saisir la fiche et la tirer délicatement.
• Ne pas permettre aux enfants ou aux personnes de capacités mentales réduites de manipuler l'appareil ou le mettre hors leur portée.
• Des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance du mode d'emploi ne doivent manipuler l'appareil que sous la surveillance d'une personne responsable informée de l'utilisation de l'appareil.
• Redoubler de vigilance lorsque l'appareil est utilisé en proximité des enfants.
• Éviter que le câble d'alimentation entre en contact avec les surfaces chaudes.
• Gardez le cordon d'alimentation hors de portée des enfants.
• Protégez l'appareil des rayons directs du soleil, des températures élevées et de l'humidité.
• Ne pas suspendre l'appareil par le cordon d'alimentation.
• Ne pas utiliser l'appareil dans des locaux contenant les gaz explosifs ou inflammables (solvants, peintures, colles, etc.).
• Ne jamais nettoyer l'appareil à l'aide d'agents abrasifs ou de produits chimiques agressifs.
• Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, s'il est tombé par terre, s'il a été endommagé ou plongé dans un liquide. Laisser le vérifier et réparer dans un centre d'entretien agréé.
• Ne jamais utiliser l'appareil si le cordon d'alimentation ou la prise est abîmé, laisser le réparer immédiatement dans un centre d'entretien agréé.
• Ne pas entourer le cordon d'alimentation autour de l'appareil.
• Ne pas utiliser l'appareil à l'extérieur.
• L'appareil est exclusivement destiné à un usage domestique, il n'est pas prévu à des fins commerciales.
• Ne jamais plonger le cordon d'alimentation, la fiche ou l'appareil dans de l'eau ou d'autres liquides.
• Ne pas utiliser d'autres accessoires que ceux prévus par le fabricant. N'utilisez pas de rallonge.
• Ne pas essayer de réparer l'appareil par ses propres soins. Contacter un centre d'entretien agréé.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques ou mentales réduites ou le manque d'expérience et de connaissances, si elles sont supervisées ou ont reçu des instructions pour utiliser l'appareil d'une manière sûre et

Concept

comprennent les dangers potentiels. Les enfants de moins de 8 ans ne sont pas autorisés à réaliser les opérations de nettoyage ou d'entretien que sous la surveillance. Maintenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans. Ne pas laisser les enfants jouer avec l'appareil.

Description de la caméra pour bébé

1 Objectif de la caméra 2 Microphone 3 Bouton d'appel/d'appairage 4 Voyant LED 5 Emplacement pour carte SD (max. 128 Go) 6 Haut-parleur 7 Connecteur d'alimentation USB-C 8 Bouton de redémarrage

Description du moniteur

1 Microphone 2 Voyant de charge 3 Voyant d'utilisation 4 Zoom avant/arrière 5 Menu 6 Direction 7 Confirmer 8 Rappeler

Remarque : Le voyant de charge (2) du moniteur est rouge pendant la charge et vert une fois la charge terminée. Le voyant d'utilisation (3) est bleu.

9 Voyants de vision nocturne

10 Capteur de température 11 Bouton d'appairage 12 Voyant d'état 13 Capteur infrarouge pour la vision nocturne 14 Support flexible 15 Kit de montage 16 Adaptateur

9 Retour 10 Antenne 11 Bouton d'alimentation 12 Haut-parleur 13 Support du moniteur 14 Redémarrage 15 Connecteur USB-C

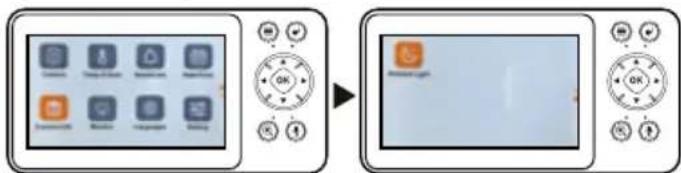

Description de l'écran

- Appuyez sur le bouton Menu pour accéder aux paramètres multifonctions. Les icônes s'affichent en bas. Utilisez < > pour passer d'une icône à l'autre. Appuyez sur OK sur l'icône sélectionnée pour afficher les options.

Réglage de la luminosité de l'écran

Temps de veille de l'écran

Rappel de l'heure du repas

Affichage des chaînes

Fréquence de la source lumineuse

Paramètres Berceuse

- Appuyez sur le bouton Menu -> Icône Paramètres -> OK pour afficher les options. Utilisez < > pour passer d'une icône à l'autre. Utilisez la flèche vers le bas pour accéder à la page suivante. Appuyez sur OK sur l'icône sélectionnée pour afficher les options.

Téléchargez l'application

1. Assurez-vous que votre réseau Wi-Fi est bien 2,4 GHz. La caméra ne prend pas en charge les réseaux 5 GHz.
2. Scannez le code QR ci-dessous ou recherchez « Concept Home » sur Google Play ou l'App Store pour télécharger l'application sur votre téléphone. Si vous possédez déjà Concept Home, ouvrez l'application, connectez-vous

et suivez les instructions d'appairage. Remarque : La caméra est conçue pour fonctionner sur secteur. Le voyant est rouge lorsqu'elle est branchée sur secteur. Il clignote en rouge pendant l'appairage. Lorsqu'il est vert, l'appairage est réussi.

Connexion de la caméra à l'application

• Connectez la caméra à une source d'alimentation à l'aide du câble USB-C.
• Inscrivez-vous ou connectez-vous à l'application.
• Suivez les instructions de l'application sur votre téléphone portable.
• Une fois connecté, cliquez sur « Ajouter un appareil » ou sur le « + » en haut à droite de l'application pour ajouter l'appareil (voir image 1). Une liste d'appareils apparaîtra. Sélectionnez-la dans la liste > Section Soins bébé > KD5010 (voir image 2).
• Appuyez sur le bouton de redémarrage pendant 5 secondes ; un signal sonore retentit et le voyant clignote en rouge (image 3).
• Renseignez les informations de connexion à votre réseau sans fil (voir image 4).
• Un code QR apparaîtra sur l'écran de votre téléphone portable. Pointez-le vers la caméra à une distance de 15 à 20 cm. Cliquez ensuite sur le bouton « Bip » (voir image 5). La caméra se connectera alors à votre téléphone portable.
• Une fois la caméra connectée au téléphone, vous pouvez renommer l'appareil, puis cliquer sur le bouton Terminé (voir Figure 6).

Connexion de la caméra au moniteur

• Allumez la caméra et le moniteur : la connexion se fera automatiquement.
• En cas d'échec de la connexion, suivez les étapes ci-dessous pour l'appairage.
• Sur l'écran du moniteur, appuyez sur le bouton Menu et sélectionnez Paramètres -> Caméra. Sélectionnez la caméra n° 1 et confirmez avec le bouton OK.
• Appuyez longuement sur le bouton d'appairage de la caméra jusqu'à entendre une tonalité.
• Si vous devez appairer plusieurs caméras, répétez l'étape précédente.
• Remarque: Pour configurer les paramètres d'une caméra ou activer ses fonctions, sélectionnez d'abord la caméra. Affichage de la caméra: Appuyez sur le bouton Menu -> Affichage des canaux et sélectionnez la commutation manuelle dans la vue caméra ou la commutation automatique.

Annulation de la connexion de la caméra et du moniteur

1. Sur l'écran du moniteur, appuyez sur le bouton Menu et sélectionnez Paramètres -> Caméra.
2. Sélectionnez la caméra dont vous souhaitez annuler la connexion.
3. Appuyez longuement sur le bouton OK.

Fonctions de la caméra

Détection de mouvement / son - La caméra peut détecter les mouvements et les sons, puis envoyer un message à votre téléphone portable sous la forme d'une notification.

Lumière / collier LED - Lorsque votre bébé pleure, vous pouvez lui faire écouter une berceuse ou une veilleuse. Différents modes de berceuse sont disponibles (lecture en boucle, alternance entre berceuses) et des lumières LED sont disponibles.

Veilleuse – Réglage automatique, arrêt/marche. En cas de faible luminosité, la veilleuse s'active et l'image passe en noir et blanc.

Détection de température et d'humidité – l'alarme se déclenche dès que la température/l'humidité réglée est dépassée.

Communication bidirectionnelle – Si votre bébé pleure dans l'application, vous pouvez lui parler et le calmer avec votre voix, même à distance.

Rappel de repas – Programmez un rappel pour les repas réguliers. Enregistrement vidéo et prise de photos (carte SD requise)

Options d'installation de la caméra

Vous pouvez placer la caméra sur une surface plane (voir figure méthode 1), ou la fixer au mur à l'aide du support de montage fourni (voir figure méthode 2), ou la fixer au cadre du berceau ou à la tête de lit d'un lit double à l'aide du support flexible (voir la méthode 3 sur l'image). Réglez l'angle de vue souhaité en faisant pivoter la caméra manuellement vers le haut, le bas, la gauche ou la droite, ou dans l'application ou sur l'écran.

Entretien

Les opérations de maintenance ou les réparations de plus grande étendue nécessitant une intervention sur les composantes internes de l'appareil ne peuvent être effectuées que par un centre d'entretien agréé.

concept

concept

Protection de l'environnement

• Préférer le recyclage des emballages et des appareils à la fin de leur durée de vie.
• Le carton est à remettre dans le centre de collecte sélective.
• Les sachets en plastique (PE) sont à remettre dans le centre de collecte sélective pour recyclage.

Recyclage de l'appareil à la fin de sa durée de vie :

La désignation du produit est conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (WEEE). Le symbole apposé sur le produit ou son emballage indique que le produit ne doit pas être éliminé avec les déchets municipaux. Il est nécessaire de le remettre dans un centre de collecte pour le recyclage des équipements électriques et électroniques. En assurant une élimination conforme de ce produit, vous pouvez empêcher tout impact négatif sur l'environnement et sur la santé humaine résultant de la liquidation non conforme de ce produit. Éliminer le produit en conformité à la réglementation de traitement de déchets. De plus amples informations concernant le recyclage peuvent être obtenues auprès de l'administration locale compétente, les centres de tri de déchets ménagers ou dans le magasin où vous avez acheté votre produit.

Ce produit satisfait aux exigences élémentaires des directives EU applicables.

Le fabricant se réserve le droit d'effectuer les modifications du texte, design et spécifications techniques sans information préalable.
